Установка виброгрохочения сухих сыпучих материалов

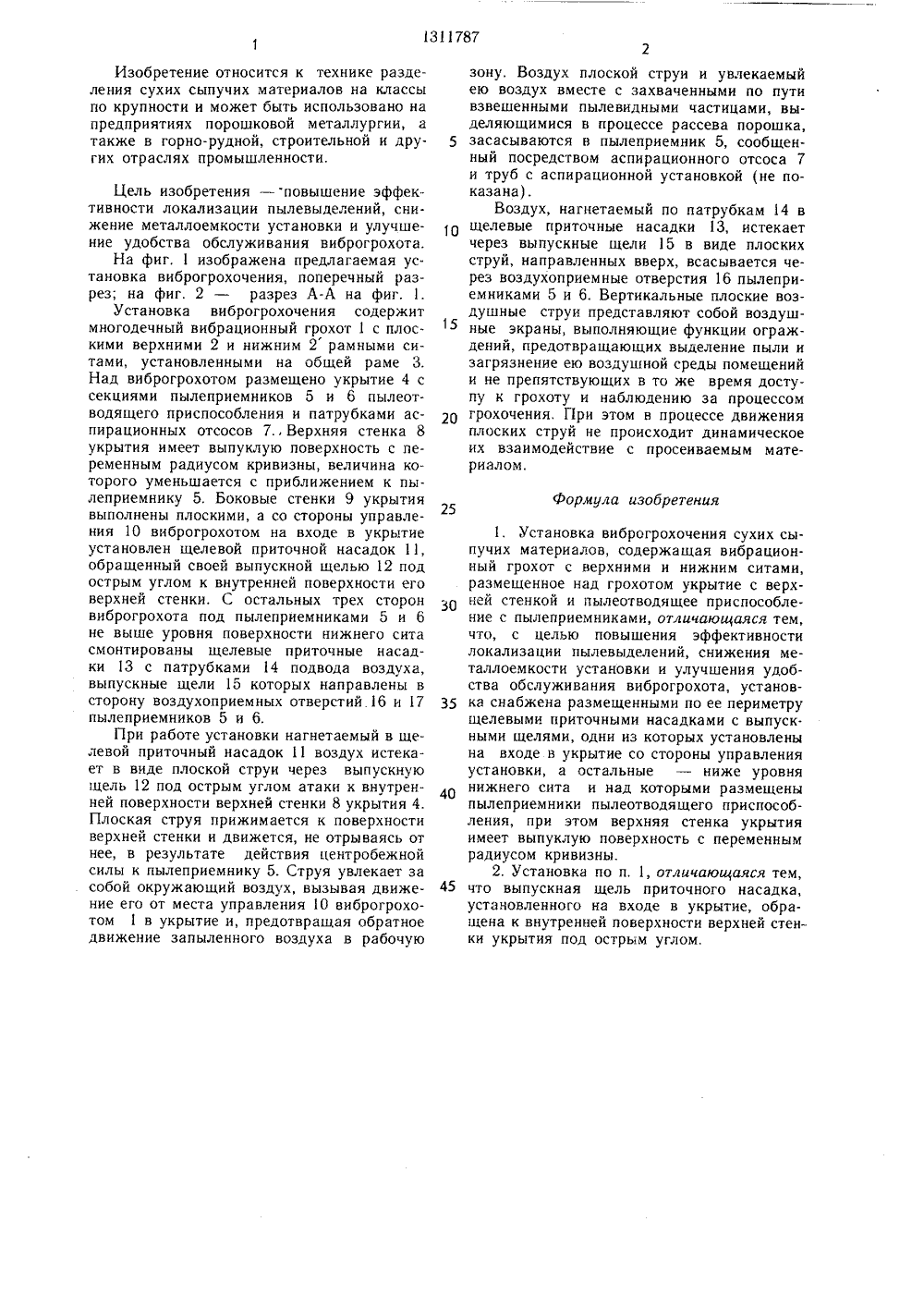

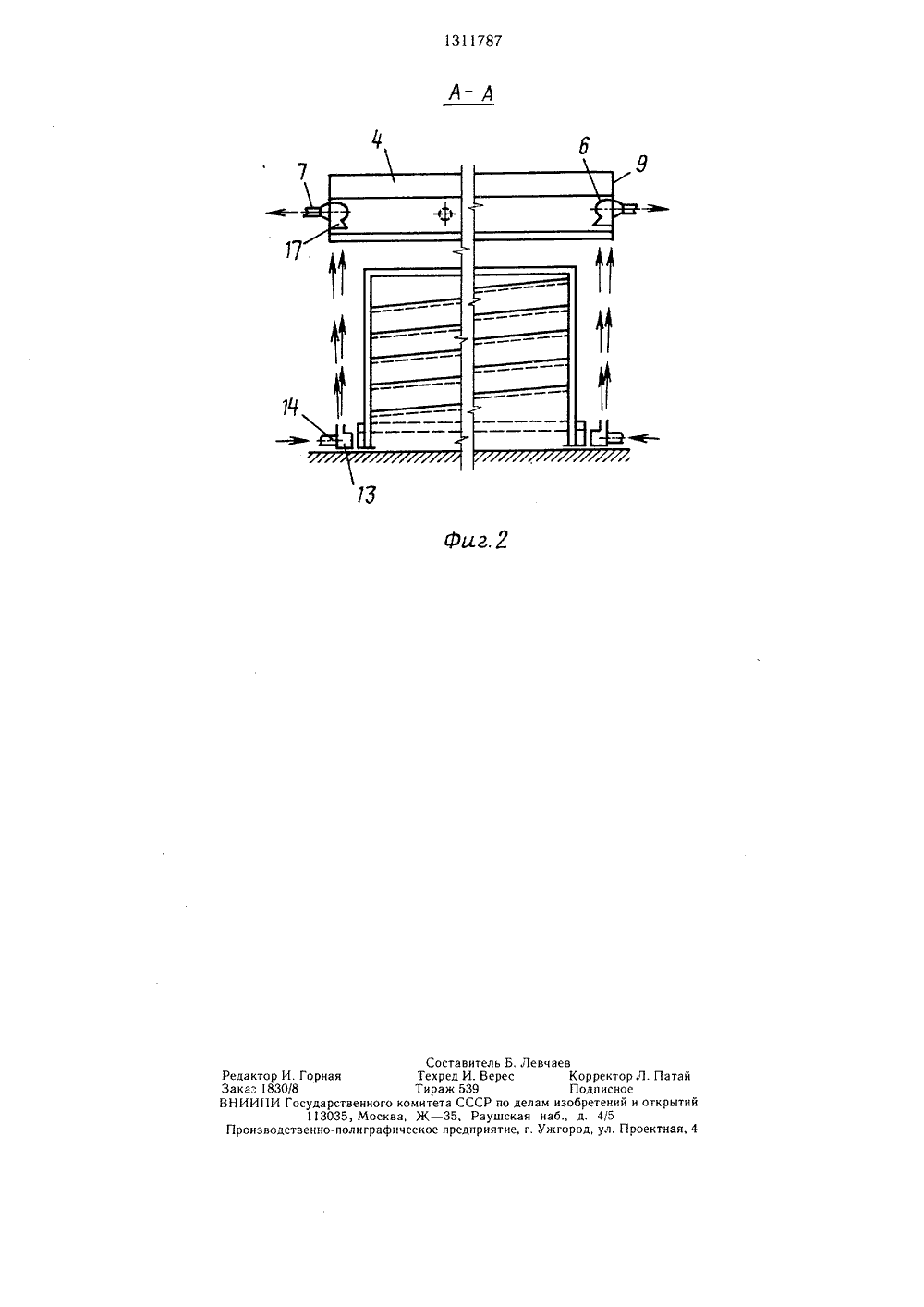

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИК 117 А(51) 4 В 07 В 1 АНИЕ ИЗОБРЕТЕНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТ(71) Институт проблем материаловедения АН УССР, Государственный проектный институт Казсантехпроект Госстроя СССР и Специальный конструкторский отдел Государственного проектно-конструкторского и экспериментального института по обогатительному оборудованию(54) УСТАНОВКА ВИБРОГРОХОЧЕНИЯ СУХИХ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к технике разделения сухих сыпучих материалов на классы по крупности и позволяет повысить эффективность локализации пылевыделений, снизить металлоемкость установки и улучшить удобства обслуживания виброгрохота 1. Над виброгрохотом 1 с верхними 2 и нижним 2 ситами размещено укрытие с верхней стенкой 8, имеющей выпуклую поверхность с переменным радиусом кривизны. На входе в укрытие со стороны 10 управления установки установлен щелевой приточный насадок (ЩПН) 11. Его выпускная щель 12 обращена к внутренней поверхности верхней стенки 8 укрытия под острым углом, Ниже уровня нижнего сита 2 установлены ЩПН 13 с выпускными щелями 15, Над ЩПН 13 размещены пылеприемники пыле- отводящего приспособления. Нагнетаемый в ЩПН 11 воздух истекает в виде плоской струи через выпускную щель 12 под острым углом. Плоская струя прижимается к поверх ности стенки 8, движется, не отрываясь от нее, к пылеприемнику и увлекает за собой окружающий воздух, предотвращая обратное движение запыленного воздуха в рабочую зону. Вертикальные плоские воздушные струи, истекающие из выпускных щелей 15 ЩПН 13, выполняют функции ограждений, предотвращающих выделение пилы и загрязнение ею воздушной среды. 1 з. п. ф-лы, 2 ил.5 10 15 20 Формула изобретения 30 35 40 45 Изобретение относится к технике разделения сухих сыпучих материалов на классы по крупности и может быть использовано на предприятиях порошковой металлургии, а также в горно-рудной, строительной и других отраслях промышленности. Цель изобретения - повышение эффективности локализации пылевыделений, снижение металлоемкости установки и улучшение удобства обслуживания виброгрохота,На фиг. 1 изображена предлагаемая установка виброгрохочения, поперечный разрез; на фиг, 2 - разрез А-А на фиг. 1.Установка виброгрохочения содержит многодечный вибрационный грохот 1 с плоскими верхними 2 и нижним 2 рамными ситами, установленными на общей раме 3. Над виброгрохотом размещено укрытие 4 с секциями пылеприемников 5 и 6 пылеотводящего приспособления и патрубками аспирационных отсосов 7 Верхняя стенка 8 укрытия имеет выпуклую поверхность с переменным радиусом кривизны, величина которого уменьшается с приближением к пылеприемнику 5. Боковые стенки 9 укрытия выполнены плоскими, а со стороны управления 10 виброгрохотом на входе в укрытие установлен щелевой приточной насадок 11, обращенный своей выпускной щелью 12 под острым углом к внутренней поверхности его верхней стенки. С остальных трех сторон виброгрохота под пылеприемниками 5 и 6 не выше уровня поверхности нижнего сита смонтированы щелевые приточные насадки 13 с патрубками 14 подвода воздуха, выпускные щели 15 которых направлены в сторону воздухоприемных отверстий 16 и 17 пылеприемников 5 и 6.При работе установки нагнетаемый в щелевой приточный насадок 11 воздух истекает в виде плоской струи через выпускную щель 12 под острым углом атаки к внутренней поверхности верхней стенки 8 укрытия 4. Плоская струя прижимается к поверхности верхней стенки и движется, не отрываясь от нее, в результате действия центробежной силы к пылеприемнику 5. Струя увлекает за собой окружающий воздух, вызывая движение его от места управления 10 виброгрохотом 1 в укрытие и, предотвращая обратное движение запыленного воздуха в рабочую зону, Воздух плоской струи и увлекаемый ею воздух вместе с захваченными по пути взвешенными пылевидными частицами, выделяющимися в процессе рассева порошка, засасываются в пылеприемник 5, сообщенный посредством аспирационного отсоса 7 и труб с аспирационной установкой (не показана).Воздух, нагнетаемый по патрубкам 14 в щелевые приточные насадки 13, истекает через выпускные щели 15 в виде плоских струй, направленных вверх, всасывается через воздухоприемные отверстия 16 пылеприемниками 5 и б. Вертикальные плоские воздушные струи представляют собой воздушные экраны, выполняющие функции ограждений, предотвращающих выделение пыли и загрязнение ею воздушной среды помещений и не препятствующих в то же время доступу к грохоту и наблюдению за процессом грохочения, При этом в процессе движения плоских струй не происходит динамическое их взаимодействие с просеиваемым материалом,1. Установка виброгрохочения сухих сыпучих материалов, содержащая вибрационный грохот с верхними и нижним ситами, размещенное над грохотом укрытие с верхней стенкой и пылеотводящее приспособление с пылеприемниками, отличающаяся тем, что, с целью повышения эффективности локализации пылевыделений, снижения металлоемкости установки и улучшения удобства обслуживания виброгрохота, установка снабжена размещенными по ее периметру щелевыми приточными насадками с выпускными щелями, одни из которых установлены на входе в укрытие со стороны управления установки, а остальные - ниже уровня нижнего сита и над которыми размещены пылеприемники пылеотводящего приспособления, при этом верхняя стенка укрытия имеет выпуклую поверхность с переменным радиусом кривизны,2, Установка по п, 1, отличающаяся тем, что выпускная щель приточ ного насадка, устачовленного на входе в укрытие, обращена к внутренней поверхности верхней стенки укрытия под острым углом.Составитель Б. ЛевчаевРедактор И. Горная Техред И. Верес Корректор Л. ПатайЗаказ 1830/8 Тираж 539 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
