Магнитный сепаратор

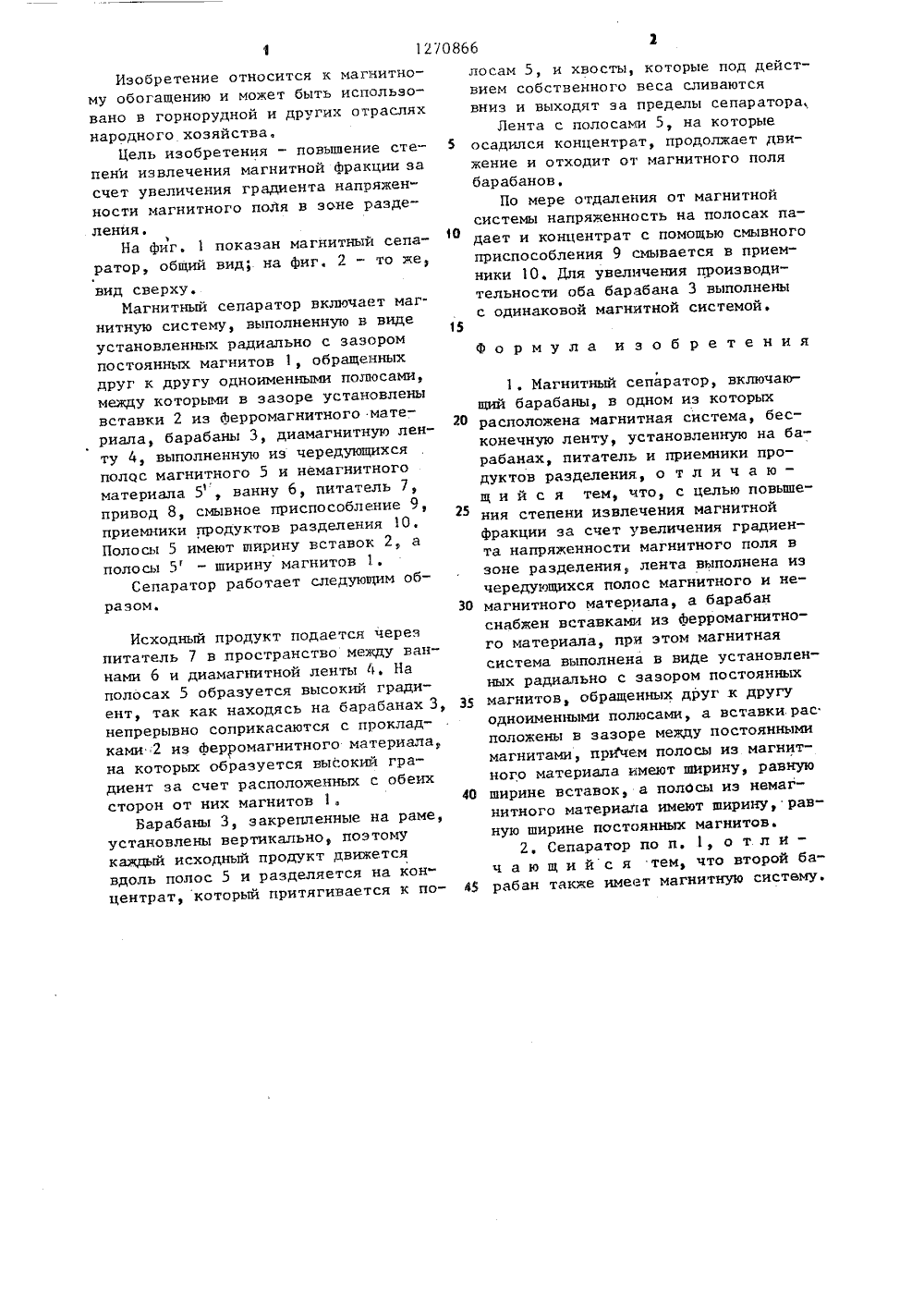

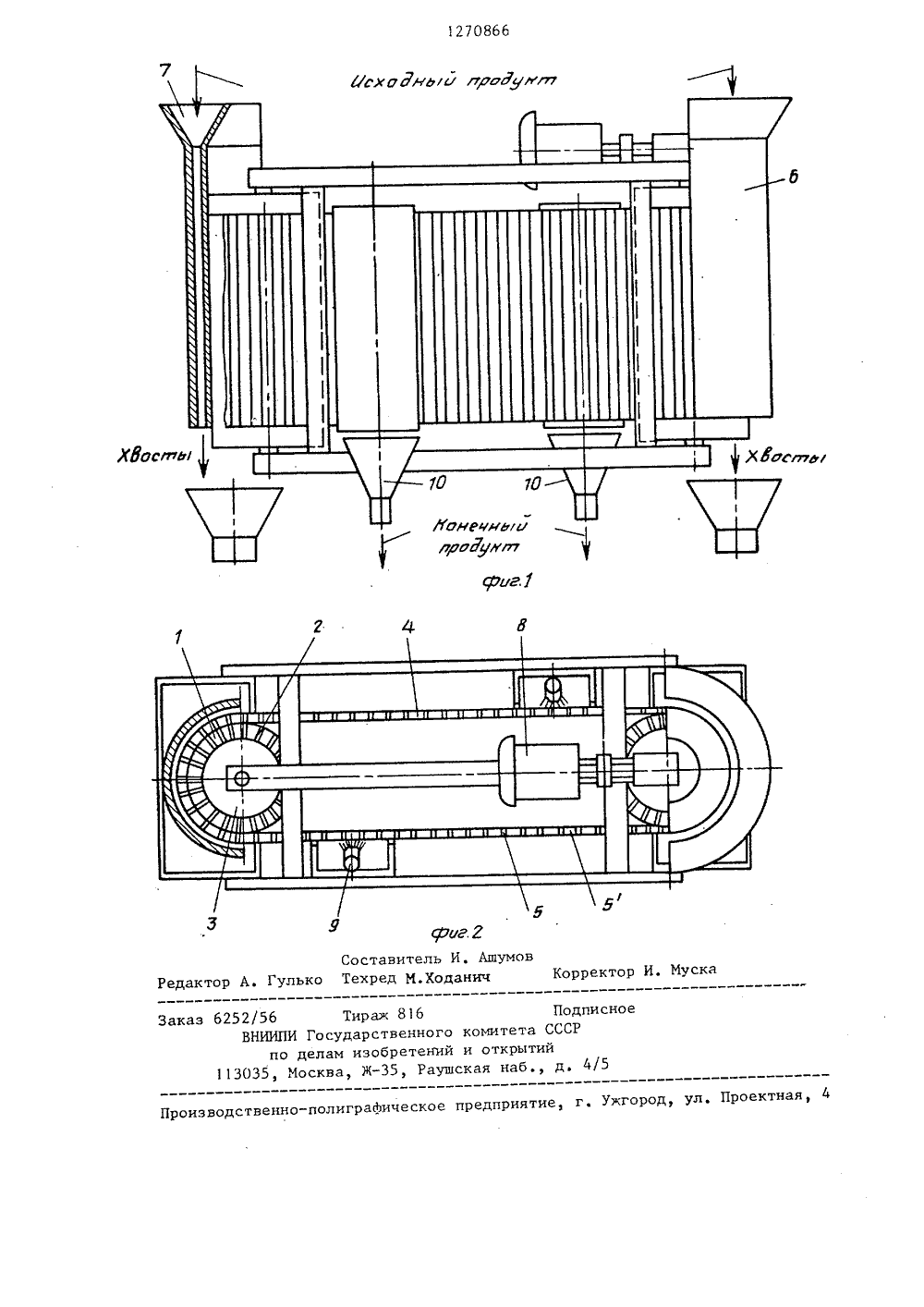

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 594 НОЗ С 1/10 ОПИСАНИЕ ИЗОБРЕТЕНИ альн обовра ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Специальный конструкторскиотдел Государственного проектыконструкторского и экспериментго института по обогатительномурудованию Гипромашобогащение"(56) Авторское свидетельство СУ 882620, кл. В 03 С 1/10, 198Авторское свидетельство СССУ 618133, кл. В 03 С 1/10, 197(57) Изобретение относится к областимагнитного обогащения в горноруднойи других отра 1:лях народного хозяйства и позволяет повысить степень извлечения магнитной фракции за счетувеличения градиента напряженностимагнитного поля в зоне разделения,На барабанах (Б) 3 со вставками 2 изферромагнитного материала установлена бесконечная лента 4, выполненнаяиз чередующихся полос (П) 5 и 5 соответственно магнитного и немагнитного материалов. В каждом из Б 3 рас"положена магнитная система, выполненная в виде установленных радиально с зазором постоянных магнитов(М) 1, обращенных друг к другу одноименными полюсами. Вставки 2 расположены в зазоре между М 1, Причем П 5имеют ширину, равную ширине вставок2, а П 5 имеют ширину, равную ширине М 1, На П 5 образуется высокииградиент, так как находясь на Б 3,они соприкасаются со вставками 2,на которых высокий градиент образуется за счет расположенных с обеих сторон от них М 1. Исходный продукт,подаваемый через питатель, движетсявдоль П 5 и разделяется. Концентратпритягивается к П 5, а хвосты поддействием собственного веса сливаются вниз. По мере отделения ленты 4от магнитной системы, напряженностьна П 5 падает, и концентрат смывается с П 5 в приемники. 1 з.п. ф-лы.Изобретение относится к магнитному обогащению и может быть использовано в горнорудной и других отраслях народного хозяйства.Цель изобретения - повышение степени извлечения магнитной Фракции за счет увеличения градиента напряженности магнитного попя в зоне разделения.1На Фиг. 1 показан магнитный сепаратор, общий вид; на Фиг. 2 - то же,вид сверху.Магнитный сепаратор включает магнитную систему, выполненную в виде установленных радиально с зазором постоянных магнитов 1, обращенных друг к другу одноименными полюсами, между которыми в зазоре установлены вставки 2 из Ферромагнитного материала, барабаны 3, диамагнитную ленту 4, выполненную из чередующихся полос магнитного 5 и немагнитного материала 5, ванну 6, питатель 7, привод 8, смывное приспособление 9, приемники продуктов разделения 10, Полосы 5 имеют ширину вставок 2, а полосы 5" - ширину магнитов 1.Сепаратор работает следующим образом. Исходный продукт подается через питатель 7 в пространство между ваннами 6 и диамагнитной ленты 4, На полосах 5 образуется высокий градиент, так как находясь на барабанах 3, непрерывно соприкасаются с прокладками 2 из Ферромагнитного материала, на которых образуется высокий градиент за счет расположенных с обеих сторон от них магнитов 1.Барабаны 3, закрепленные на раме, установлены вертикально, поэтому каждый исходный продукт движется вдоль полос 5 и разделяется на кон" центрат, который притягивается к полосам 5, и хвосты, которые под действием собственного веса сливаютсявниз и выходят эа пределы сепаратора,Лента с полосами 5, на которые5 осадился концентрат, продолжает движение и отходит от магнитного полябарабанов,По мере отдаления от магнитнойсистемы напряженность на полосах па 10дает и концентрат с помощью смывногоприспособления 9 смывается в приемники 10. Для увеличения производительности оба барабана 3 выполненыс одинаковой магнитной системой.15Формула изобретения 1. Магнитный сепаратор, включающий барабаны, в одном из которых 20 расположена магнитная система, бесконечную ленту, установленную на барабанах, питатель и приемники продуктов разделения, о т л и ч а ю -щ и й с я тем, что, с целью повышения степени извлечения магнитнойФракции за счет увеличения градиента напряженности магнитного поля взоне разделения лента выполнена изчередующихся полос магнитного и не магнитного материала, а барабанснабжен вставками из Ферромагнитного материала, при этом магнитнаясистема выполнена в виде установленных радиально с зазором постоянныхмагнитов, обращенных друг к другуодноименными полюсами, а вставки.расположены в зазоре между постояннымимагнитами, прИчем полосы из магнитного материала имеют ширину, равную 40 ширине вставок, а полосы из немагнитного магериапа имеют ширину, равную ширине постоянных магнитов.2. Сепаратор по п. 1, о т.л и -ч а ю щ и йс я тем, что второй ба рабан также имеет магнитную систему.1270866 Риг 2Составитель ИАшумовТехред М.Ходанич Корректор И Минска Редактор А. Гулько Заказ 6252/56 Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5
