Номер патента: 1203282

Опубликовано: 07.01.1986

Автор: Панкевич

МПК: F16H 55/56, F16H 9/20

Метки: вариатора, клиноременного, регулируемый, шкив

...вариатора содержит ступицу 2 с Фланцами 3, опирающиеся на них диски в виде ксаксиальнс установленных конусных колец 4, механизм осевогс перемещения и фиксации конусных колец 4, включающий установленные радиально вс Фланцах 3 валики 5, на которых закреплены шестерик 6 и кулачки 7, имеющие прсФкль по спирали Архимеда к расположенные вдоль оси валиков 5 сс смещением один относительно другогона равные углы, толкателк 8, опирающиеся на кугачки 7 и связанныес кснуснымк кольцами 4, Внутриступицы 2 сссснс сск шкива размщен винтовой механизм углового поворотаваликов 5 включающий винт 9, шар -нкрнс связанный через ползун 10 сблоксм 11 реек, взаимодействующимис шестернями 6 валиков 5, Для пере -мещенкя винта 9 служит маховик 12устансвле.шый на...

Номер патента: 1218223

Опубликовано: 15.03.1986

Автор: Шишкарев

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...осевого перемещения несет стакан 1 б, в котором размещен фиксатор,выполненный в виде подвижной в осевом направлении и охватывающей ступицу 9 диска 3 обоймы 17, подпружиненной к ограничителю 14 с помощьюпружины 18. Усилие сжатия пружины 18регулируется гайкой 19, ввинченнойв стакан 16. Между ступицей 9 диска3 и обоймой 17 размещены заклинивающие элементы 20. В обойме 17 закреплена зубчатая рейка 13, установлен-; 3. Шкив по п. 2, о т л и -ч а ю щ и й с я тем, что телакачения подпружинены в направлении осевого перемещения обой -ная подвижно в пазу ступицы 8, Диски 2 и 3 огибаются ремнем 21. Внутренняя поверхность обоймы 17 можетбыть выполнена конической, а заклинивающие элементы 20 - в виде телкачения, например шариков, установленных...

Номер патента: 1228795

Опубликовано: 30.04.1986

Автор: Хендрикус

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...полости 7 установлен фильтрующий элемент9, имеющий множество отверстий, размер которых меньше диаметра впускного отверстия 6, а общая площадь всехотверстий больше площади сечениявпускного отверстия 6. Кроме того,фильтрующий лемент 9 может быть вы 25 раз превышает площадь сечения впускного отверстия.Шкив по пп 1 Зр о т л и ч а ю щ и й с я тем, что во впускном отверстии закреплен фильтрующий элемент при помощи полой пробки.5, Шкив по п, 4, о т л и ч а ю щ и й с я тем, что полая пробка имеет заплечик, в котором. закреплена проволочная сетка. полнен в виде проволочной сетки. Размер отверстий проволочной сетки составляет 0,3 - 0,9 диаметра впускногоотверстия 6, а общая полезная площадь5 в 10 - 25 раз превышает площадь сечения впускного...

Номер патента: 1249255

Опубликовано: 07.08.1986

Автор: Шевцов

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...быть выполнены в виде сферических роликов 6 (фиг. 5).Конические втулки 3 прижимаются к подвижному диску 2 с помощью пружин 7, установленных на тягах 8 механизма управления.Для центрирования подвижного диска 2 при осевых перемещениях конические втулки 3 имеют цилиндрические пояски 9. На конических втулках выполнены фланцы 10 с отверстиями для тяг. На тягах 8 для взаимодействия с фланцами конических втулок и подвижным диском 2 Выпопгсны упоры в виде буртиков 11 или стопорных колец 12. Для исключения проворачивания подвижного диска 2 относительно неподвижного 1 служит палец 13, запрессованный в неподвижный диск 1 и проходящий в отверстие, выполненное в подвижном диске 2.Зазор 8 между стопорным кольцом 12 и фланцем 10 втулки установлен...

Номер патента: 1263949

Опубликовано: 15.10.1986

Автор: Рябов

МПК: F16H 55/52

Метки: вариатора, клиноременного, шкив

...Проектная, 4Изобретение относится к машиностроению и может быть использовано в клиноременных вариаторах транспортных средств - снегоходах, вездеходах и т.д,Цель изобретения - повышение долго 5 вечности и надежности работы шкива путем уменьшения колебаний центробежных грузов от опрокидывающего воздействия подвижного диска. На чертеже изображен шкив, продольный разрез,Шкив содержит неподвижный диск Ь нустановленный на ступице 2 последнегоподвижный диск 3 со ступицей 4, иажимноеустройство, включающее кулачки 5 и 6. Кулачок 5 жестко закреплен на торцовой поверхности подвижного диска 3, а кулачок 6установлен на ступице 4 подвижного диска ишарнирно связан со ступицей 2 неподвижного диска при помощи, например, шарнира 7,который может быть...

Номер патента: 1368555

Опубликовано: 23.01.1988

Авторы: Лукьянов, Петров

МПК: F16H 55/56

Метки: вариатора, клиноременного, регулируемый, шкив

...из которых закреплена одним концом на ступице У, а другим - на дополнительном рычаге, который установлен с угносительно грузов 9, При вращениишкива грузы 9 и 11 поворачиваются наосях 8 до, соприкосновения друг с другом, после чего меняется характеристика центробежного устройства, т.к.дополнительные грузы 11 начина:ют препятствоватьповороту грузов 9. 2 ил,ловым смещением относительно двуплечего рычага. Центробежные грузы закрыты кожухом 14, который являетсятакже ограничителем поворота груза11 под действием пружин 13,Регулируемый шкив клиноременного вариатора работает следующим образом.1 В неподвижном состоянии и при вращении во время работы двигателя на холостом ходу конические диски 3 и 4 раздвинуты пружиной 5, а угловое смещение...

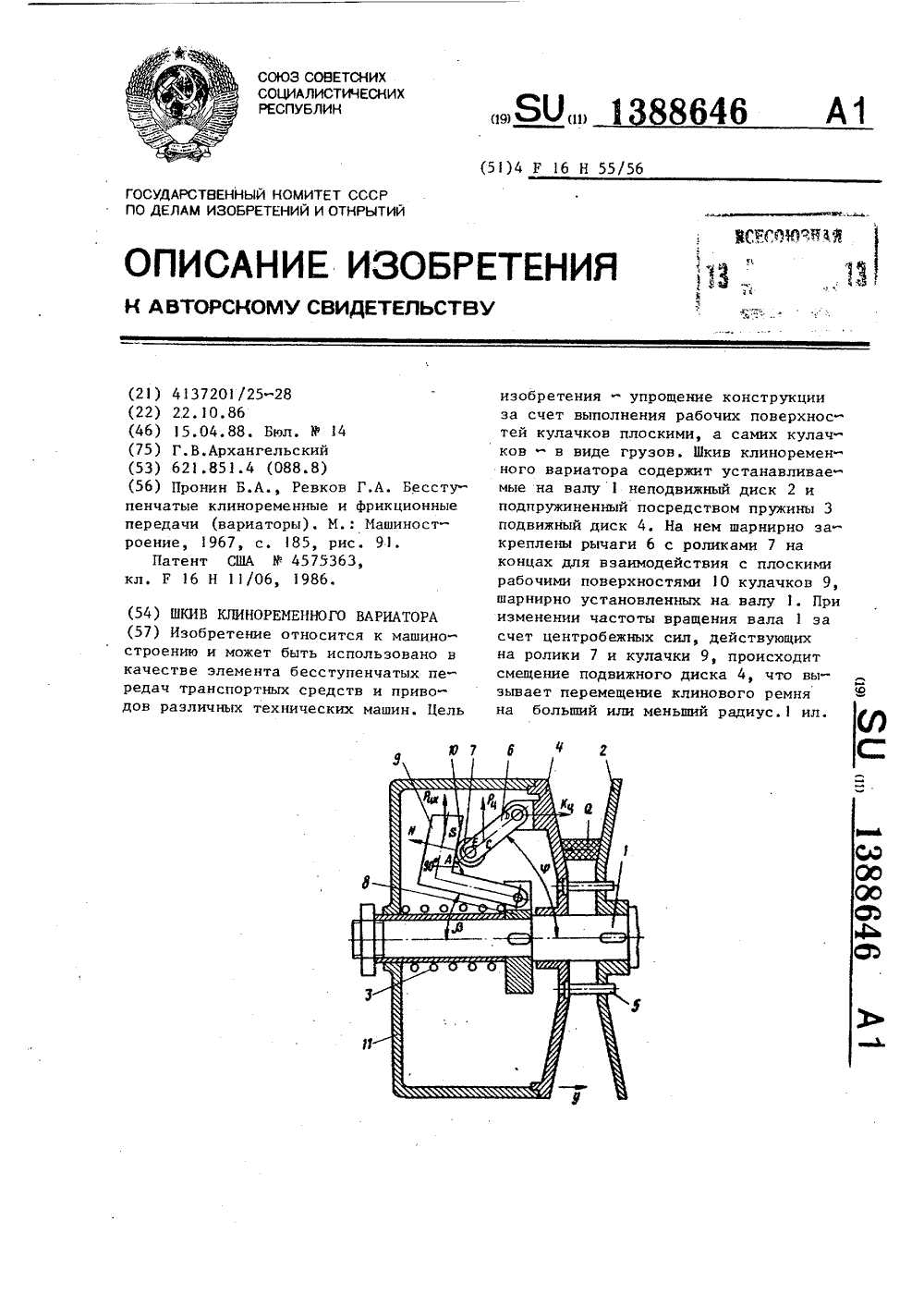

Номер патента: 1388646

Опубликовано: 15.04.1988

Автор: Архангельский

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...- упрощение конструкции за счет выполнения рабочих поверхностей кулачков плоскими, а самих кулачков - в виде грузов.На чертеже представлен шкив клиноременного вариатора, общий вид.Шкив клиноременного вариатора содержит устанавливаемые на валу 1 неподвижный диск 2 и подпружиненный в осевом направлении посредством пружины 3 подвижный диск 4. От поворота последний зафиксирован с помощью пальцев 5. С подвижным диском 4 шарнирно связаны одним концом рычаги 6, а на других концах закреплены грузы в виде роликов 7. На валу 1 посредством ступицы 8 закреплены с возможностью поворота кулачки 9, имеющие рабочую поверхность 10 для взаимодействия с роликами 7, Каждый кулачок 9 выполнен в виде дополнительного груза, а его рабочая поверхность-...

Номер патента: 1392296

Опубликовано: 30.04.1988

Автор: Шмаков

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...сцепления.На чертеже изображен шкив клиноременного вариатора.Шкив содержит ступицу 1 с подводящим каналом 2, установленные наней неподвижный 3 и подвижный 4 диски, гибкую гофрированную оболочку 5с размещенными в ее впадинах ограничительными кольцами 6. Подвижный диск4, гибкая оболочка 5 и ступица 1 образуют замкнутую герметичную полость7, сообщающуюся при помощи канала2 с пневмо- или гидросистемой илис атмосферой. Пневмо- или гидросистема может включать кран 8, связанный с редукторами 9 и 10, предназначенными, соответственно, для создания избыточного давления или разрежения в полости 7 шкива, При среднем положении крана 8 полость 7шкива сообщается с атмосферой,Для возврата подвижного диска 4в исходное положение при передачеограниченного...

Номер патента: 1397647

Опубликовано: 23.05.1988

Автор: Сизов

МПК: F16H 13/14

Метки: вариатора, ведущий, каток, фрикционного

...центральном отверстии ступицы 11 выполнены наклонно под углом, равным углу наклонаребер, выступы, одни иэ которых взаимодействуют с ребрами, а вторые подпружинены относительно торцовых буртов 15, 3 ил. между ними наклоненные к оси вращениякатка ребра 16.Втулка 14 на внутренней поверхности имеет две радиальные лопатки 17,входящие в прорези 2 вала 1 и междубуртами 9 кольцевого обода 8. В центральном отверстии ступицы 11 выполнены наклонно под углом, равным углунаклона ребер 16, выступы 18 и чередующиеся с ними выступы 19, расположенными в поперечной плоскости катка,причем первые выступы взаимодействуютчерез опоры 20 качения с ребрами 16,а вторые выступы подпружинены упругими элементами 21 относительно торцовых буртов 15 втулки 14,Ведущий...

Номер патента: 1404720

Опубликовано: 23.06.1988

Авторы: Лукьянов, Петров, Туравинов

МПК: F16H 55/52

Метки: вариатора, клиноременного, регулируемый, шкив

...профиля 5, соединен с коническим диском 3 посредством болта 11,проходящего через отверстия ступицы1, роликодержателя 12 и ввернутогов основание 13 конического диска 3.Пружина 7 размещена между коническими дисками 2 и 3, охваченными клиновым ремнем 14,Регулируемый шкив работает следующим образом, 40В неподвижном состоянии и при вращении на холостом ходу двигателя диски 2 и 3 разведены пружиной 7, а центройежньй груз 4 под действием ролика 8 занимает вертикальное поло жение, При увеличении оборотов под действием центробежной силы центробежный груз 4, преодолевая сопротивление пружины 7, поворачивается и своим дополнительным рабочим профилем 10 перемещает конический диск 2 в осевом направлении, При этом происходит выборка...

Номер патента: 1411541

Опубликовано: 23.07.1988

Автор: Сизов

МПК: F16H 55/32

Метки: вариатора, ведущий, каток, фрикционного

...7, аво внутреннюю стенку ступицы катка упирается распорная пружина 8.Обод ведущего катка с упругими элементами двух типов показан на 40 фиг.2. Каждое кольцо обода на наружной поверхности имеет канавки 9, количество которых определяется расчетом по формуле и округляется до числа, кратного числу пятен контактов на одном каткеРоЧВ диаметр расположения центров опор упругих элементовна ступицу;коэффициент трения покоя;погонная сила прижатия;толщина кольна,число силовых потоков от одного катка;Й - диаметр ведущего катка.Канавки делаются глубиной 1-2 мм и одна из них совпадает с размером кольца.На ступице 3 выполнены пазы для установки упругих элементов цилиндрических 10 или плоских 11. Пазы выполнены так, что при приложении крутящего...

Номер патента: 1618969

Опубликовано: 07.01.1991

Авторы: Баловнев, Лукьянов, Мартыхин, Петров

МПК: F16H 55/56

Метки: вариатора, клиноременного, регулируемый, шкив

...характеризуется отрезком ОБ (фиг. 3). При увеличении частоты вращения центробежная сила поворачивается груз 8 на оси 7 по часовой стрелке. Передача вращающего момента с неподвижного диска 2 на диск 1 осуществляется с помощью выполненных на ступице 4 приливов 13, установленных в прорези 14 диска 1. Груз 8 взаимодействует с роликом 16 и перемещает диск 1 в осевом направлении, в результате чего происходит выход ремня на минимальный расчетный диаметр ведущего шкива, его поперечное сжатие и работа ведущего шкива в режиме муфты сцепления при буксовании ремня (отрезок БВ, фиг, 3). При дальнейшем увеличении частоты вращения происходит работа ведущего шкива в режиме клиноременной передачи при максимальном передаточном отношении Макс...

Номер патента: 1703892

Опубликовано: 07.01.1992

Автор: Сидорчик

МПК: F16H 15/00

Метки: вариатора, ролик, фрикционного

...геометрического скольжения в фрикционной паре. Для этого ролик выполнен сдвоенным. Каждая из частей 1 и 2 ролика состоит из ступиц 3 и 4, установленных на валу 5 эксцентрично, и цилиндрических ободов 8 и 9, установленных на ступице возможностью вращения, Последние связаны между собой пальцем 10, один конец которого закреплен на торце одного цилиндрического обода, а другой конец размещен в радиальном пазу торца другого цилиндрического обода. 1 ил. Рабочие поверхности частей 1 и 2 ролика могут быть выполнены как цилиндрическими, так и сферическими.Ролик работает следующим образом, Поскольку части 1 и 2 связаны пальцем 10, они делают одинаковое число оборотов, т,е. работают как одно целое, В то же время каждый иэ них находится в...

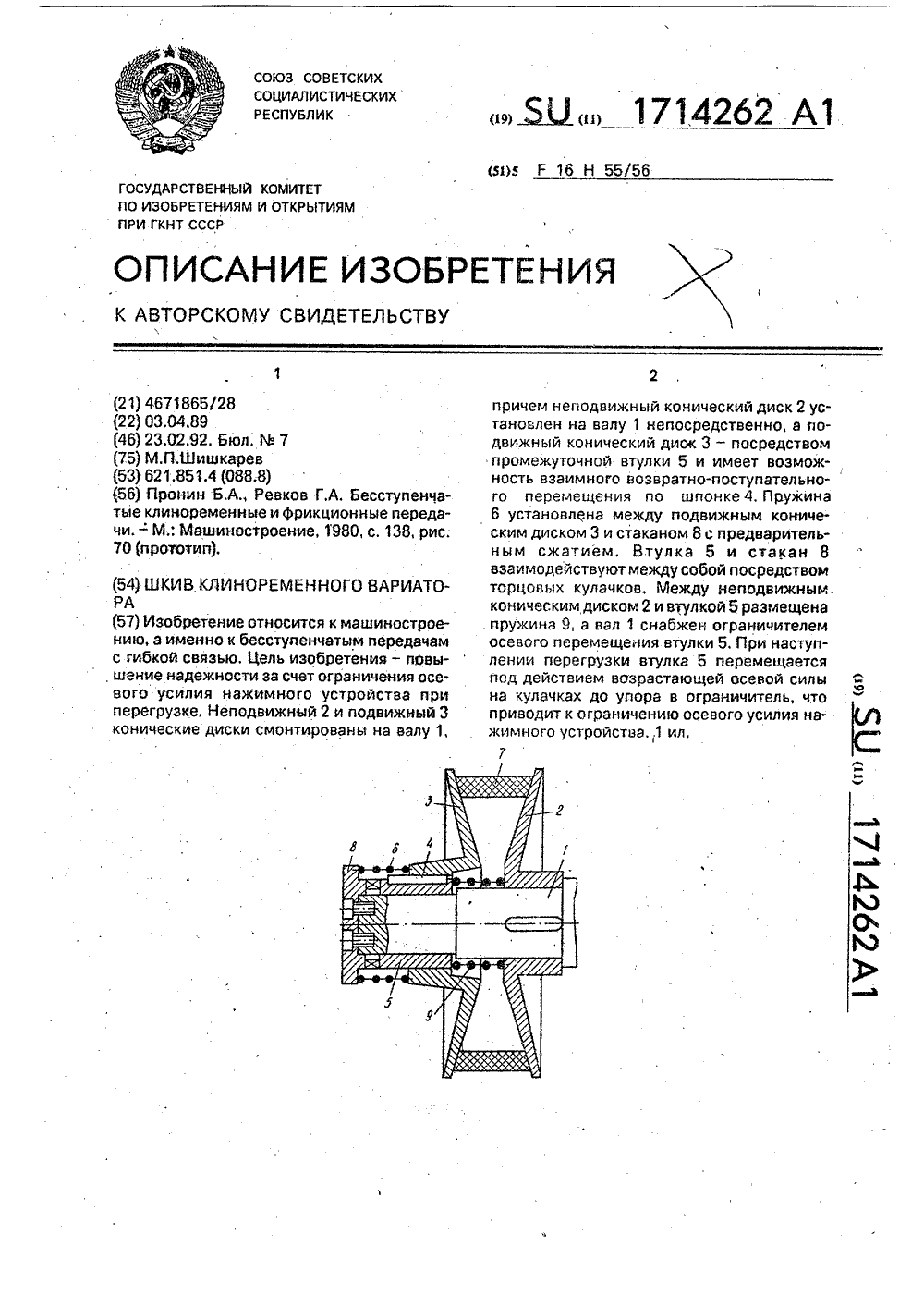

Номер патента: 1714262

Опубликовано: 23.02.1992

Автор: Шишкарев

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...6 сжатияКлиновой ремень 7 рэсполоави междудисками 2 и 3,На левом (м чертежу) торце промежуточной втулки 5 вмпелнвньтощоеме кулеки для взаимодействия с аналогичнымикулачками стакана 8, закрепленного ав ээлу1,Вал 1 вмполнен ступенчвайм. Эелеезвие чего он имеет огрвничитая осэеого пвремещенйя промежуточной туяки: междупоследней и ограееаввлем в статическомсостоянии и при передаче нагрузки, не пэевьниаещей номинальное значение, тсяосевой зазор,Диск 3 установлен на.промежуточнойвтулке 5 с возможностью взаимного воэ.аратно-поступательного пэрвмещенйя,Шкив работает слвдуеЩим образом.При передаче врааренцеге моменте етвала 3 через кулэчкееое сащинвиив, премежуточнуе втулку ба впеиочнее соединениена диск 3 иа кулачках возиеавт осевая ви. ла,...

Номер патента: 1744353

Опубликовано: 30.06.1992

Авторы: Архангельский, Поздняков, Щербаков

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...грузовым рычагом; на фиг.3 - разрез А-А на фиг.2,Шкив автоматического клиноременного вариатора содержит установленные на валу "1 подвижный 2 и неподвижный 3 конические диски, центробежный регулятор, состоящий иэ шарнирно закрепленных на неподвижном диске 4 грузовых рычагов 5 с роликами 6, взаимодействующими с выполненной на подвижном диске 2 кулачковой поверхностью 7. На грузовых рычагах 5 или со стороны ролика 6 (фиг.1), или на противоположной ролику 6 стороне при выполнении грузового рычага 5 двуплечим фиг.2) установлен дополнительный подвижный вдоль рычага 5 груз 8, взаимодействующий с пружиной 9,Шкив автоматического клиноременного вариатора работает следующим образом,При увеличении частоты вращения шкива центробежная сила,...

Номер патента: 1753123

Опубликовано: 07.08.1992

Авторы: Воронцов, Сизов

МПК: F16H 55/32

Метки: вариатора, ведущий, каток, фрикционного

...- повышение эффек 20 тивности работы при большой частоте вращения за счет обеспечения охлаждениякатка, отимального распределения нагрузки между кольцами и устранения возможности возникновения фреттинг-коррозии25 стальных колец:Цель достигается тем, что ведущий каток фрикционного вариатора содержащийступицу с пазами для установки упругих элементов, обод, состоящий из стальных разре 30 занных кг.лец с пазами для упругихэлементов, на которые кольца опираются,причем на наружной поверхности каждогокольца нарезаны канавки, число которыхкратно числу контактирующих конусов и уп 35 ругих элементов, установленных в пазы .между ступицами и ободом, и щеки, навинченной на ступицу, согласно изобретениюснабжен дополнительными упругими коль- .цэми,...

Номер патента: 1763773

Опубликовано: 23.09.1992

Автор: Алексеев

МПК: F16H 55/52

Метки: вариатора, клиноременного, шкив

...соответственно, зубчатое колесо 8 с числом зубьев Ез и блок шестерен 9 с числом зубьев Ед, установленным на коленчатом валу 10 с возможностью радиального и осевого перемещения.Пердлагаемый шкив клиноременного вариатора работает в трех режимах: на увеличение диаметра обхвата клиновым вариаторным ремнем дисков 2 и 1 (фиг. 1); на уменьшение диаметра обхвата клиновым вариаторным ремнем дисков 2 и 1 (фиг. 2); на постоянный диаметр обхвата дисков 2 и 1 клиновым вариаторным ремнем (фиг. 3) В первом и втором режимах передаточное число меняется пропорционально количеству оборотов, сделанных подвижным шкивом вариатора.Третий режим - режим постоянного передаточного числа.Работа устройства осуществляется следующим образом.Первый режим (фиг. 1)При...

Номер патента: 1770649

Опубликовано: 23.10.1992

Автор: Шишкарев

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...клиноременного вариатора содержит вал 1, на котором посредством шпонки 2 закреплен конический диск 3, Конический диск 4 установлен на промежуточной втулке 5 при помощи направляющей шпонки 6 и имеет возможность осевого перемещения относительно втулки 5, которая, в свою очередь, установлена на валу 1 с возможностью относительного движения.Промежуточная втулка 5 снабжена торцовыми кулачками для взаимодействия с торцовыми кулачками стакана 7, закрепленного на валу 1 при помощи винтов 8.Нажимная пружина 9, установленная с предварительным сжатием, расположена между промежуточной втулкой 5 с возможностью взаимодействия с ее фланцем и диском 4.Вал 1 выполнен ступенчатым: левый уступ вала является ограничителем осевого перемещения...

Номер патента: 1779851

Опубликовано: 07.12.1992

Авторы: Абрамович, Елизаров, Овсянников

МПК: F16H 9/04

Метки: вариатора, клиноременного, шкив

...блок 7 памяти записалось значение ЧЩ, причем ЯЩ ) ЧЩВ/Щ. Вычислительно-логический блок 11 находит ближайшее меньшее значение В/Щ и ближайшее большее значение ЯЩ и вычисляет разности В/Щ - В/Ц, В/В - В/Я и, например, Чм 1 Х - ЮЩ. Путем линейной интерполяции по соотношениюрд 1 -щ) (фЯ -уЯ) находится поправка на зазор для частоты Й 2 и путем алгебраического суммирования РIЯ и поправки находится значение 2 Я, соответствующее бездефектному участку изделия при частоте йг и зазоре М, После этого согласно алгоритма контроля дефектоскоп переходит на частоту йъ и заносит в блок 7 памяти значение ЧЦ. Затем вычисляется разность 2 Я (Ч , При наличииИдефекта величина разности будет больше нуля, так как при наличии дефекта величина потерь на...

Номер патента: 1786325

Опубликовано: 07.01.1993

Авторы: Мальцев, Набиев

МПК: F16H 55/52

Метки: вариатора, клиноременного, шкив

...быть пружиной сжатия-кручения,Фрикционные муфты могут быть установлены с воэможностью взаимодействия соответственно с наружной поверхностью стакана и торцем винта.Также на ступицах центральных колес могут быть выполнены конические поверхности, а фрикционные муфты - в виде зафиксированных от поворота и установленных с возможностью осевого перемещения конусов для периодического взаимодействия с, коническими поверхностями.На чертеже приведена кинематическая схема предлагаемого шкива клиноременного вариатора,Шкив клиноременного вариатора содержит размещенный в корпусе 1 вал 2, установленные на нем неподвижный и подвижный в осевом направлении конические полушкивы 3 и 4, жестко закрепленное на валу 2 водило 5 с размещенными на нем...

Номер патента: 1791652

Опубликовано: 30.01.1993

Автор: Архангельский

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...долго-, чем меньше угловая скорость шкива, тем вечности ремня путем улучшения работы меньше угол фи тем больше плечо силы.Р шкива на скоростных характеристиках дви- относительно точки В шарнирного закрепгателя. ления грузовых рычагов. Увеличение плеча -Поставленная цель достигается тем, что 5 силы Р приводит к увеличению осевой силы кулачковый профиль неподвижно закреп- Кц по сравнению со случаем, когда ф =сопэт, лен навалу, грузовые рычаги шарнирно за- т,е. груз 7 жестко закреплен на рычаге 4. креплены йа ггодвйжном коническом диске, При шарнирном закреплении дополнитель- упругиЕ "элементы выполнены в виде пру- ных грузов 7 на рычагах 4 массу грузов 7 жин кручения, дополнительйые грузы шар можно выбрать достаточной для...

Номер патента: 1796830

Опубликовано: 23.02.1993

Авторы: Архангельский, Поздняков

МПК: F16H 55/56

Метки: вариатора, ведомый, клиноременного, шкив

...выполнен в:виде установленных на валу с возможностъю вращения двухцентральных конических колес, на обращенных друг к другу торцах которых расположены торцовые кулачки, полэунов,. размещенных в продольных прорезях с возможностью Целью изобретения является расшире- материала, на которое опирается стальное ние функциональных возможностей шкива кольцо 5; с которым взаимодействуют два путем осуществления также и торможения плоских кулачковых профиля 6, жестко эадвигателем, крепленных на валиках 7, шарнирно устаДля достижения указанной цели пер новленных в ползунах 8, которые могут вый конический диск жестко установлен на перемещаться вдоль пазов подвижного дивалу, второй установлен с возможностью ска 3. С валиком 7 жестко связан...

Номер патента: 1796831

Опубликовано: 23.02.1993

Автор: Шишкарев

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...торцов, обращенными соответственно к торцовым. кулачкам диска 3 и 45 закрепленного со стороны диска 3 на торцевала стакана 6, обращенного кулачками к кулачкам диска 3 с углом наклона рабочих поверхностей, однонаправленным углу наклона к оси шкива рабочих поверхностей торцовых ку лачков диска 3, установлена на валу 1 с возможностью вращения и осевого перемещения между диском 3 и стаканом 6. Торцовые кулачки промежуточной втулки 5 имеют возможность взаимодействия с торцовыми кулачками 55 диска 3 и стакана 6. Пружина 7 для поджатиядиска 3 к диску 2 опирается правым концом нанаружный торец диска 3, а другим концом - на обращенный к наружному торцу диска 3 торецпромежуточной втулки 5 и установлена с предварительным усилием сжатия,...

Номер патента: 1810687

Опубликовано: 23.04.1993

Автор: Шишкарев

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...участок вала 1, Благодаряэтому осуществляется регулирование силысжатия пружины 7.Торцевые кулачки конусного диска 3имеют прямолинейные поверхности 9, расположенные параллельно оси вала 1. Кулачки втулки 5 имеют аналогичные поверхности10 (фиг,2). Поверхности 9 и 10 образуют ограничители поворота конусного диска 3 относительно вала 1.Шкив работает следующим образом,При работе половина крутящего момента передается конусным диском 3. от вала 1через шпонку 6, торцевые кулачки втулки 5и диска 3 на клиновой ремень 4. В том случае, когда вал 1 является ведомым в передаче, крутящий момент передается в порядке,обратном описанному,В результате передачи крутящего момента на торцевых кулачках диска 3 и втулки5 возникает осевая сила, благодаря...

Номер патента: 1835018

Опубликовано: 15.08.1993

Авторы: Капров, Корнилов, Новокшонов, Пушкарев

МПК: F16H 55/52, F16H 55/54

Метки: вариатора, ременного, шкив

...суммарную массу пальца 7 и частей двух рычагов 9 и 10, приведенных к оси пальца 7; Г 2- центробежная сила, действующая на суммарную массу двух противовесов 11 и 12 и частей двух рычагов 9 и 10, при денных кцентру масс противовесов 11 и 12; ОС и СЕ - плечи действия сил Р 1 и Гг относительно опор С рычагов 9 и 10.С целью компенсации погрешностей изготовления опоры С рычагов 9 и 10 могут быть выполнены плавающими.Работает шкив ременного вариатора следующим образом,Поворот звена 16 дифференциального механизма 17 приводит к повороту внутренних дисков 4 и 5 относительно наружных 1 и 2. При этом поверхности направляющих спиральных пазов а и б взаимодействуют с поверхностями опорных концов пальцев 7 и перемещают их в радиальном направлении по...

Номер патента: 1835019

Опубликовано: 15.08.1993

Авторы: Карпов, Корнилов, Новокшонов, Пушкарев

МПК: F16H 55/54

Метки: вариатора, ременного, шкив

...кинематически связан со звеном 15 дифференциального механизма 17 для поворота наружной пары дисков 1 и 2, Дифференциальный механизм 17 в свою очередь соединен с валом 15. С целью компенсации погрешностей изсотовления и сборки опоры с рычагов 9 и 10 могут быть установлены с воэможностью перемещения в момент сборки в пазах, выполненных по дуге окружности в.дополнительных дисках 13 и 14, с последующей фиксацией. Массы противовесов 11 и 12 выбирают из условияР 1 х ОС = Р 2 хСЕ,где Р 1 - центробежная сила, действующая на суммарную массу пальца 7 и частей двух рычагов 9 и 10, приведенных к оси пальца 7; Рг - центробежная сила, действующая на суммарную массу двух противовесов 11 и 12 и частей двух рычагов 9 и 10, приведенных к центру масс...
