Шкив клиноременного вариатора

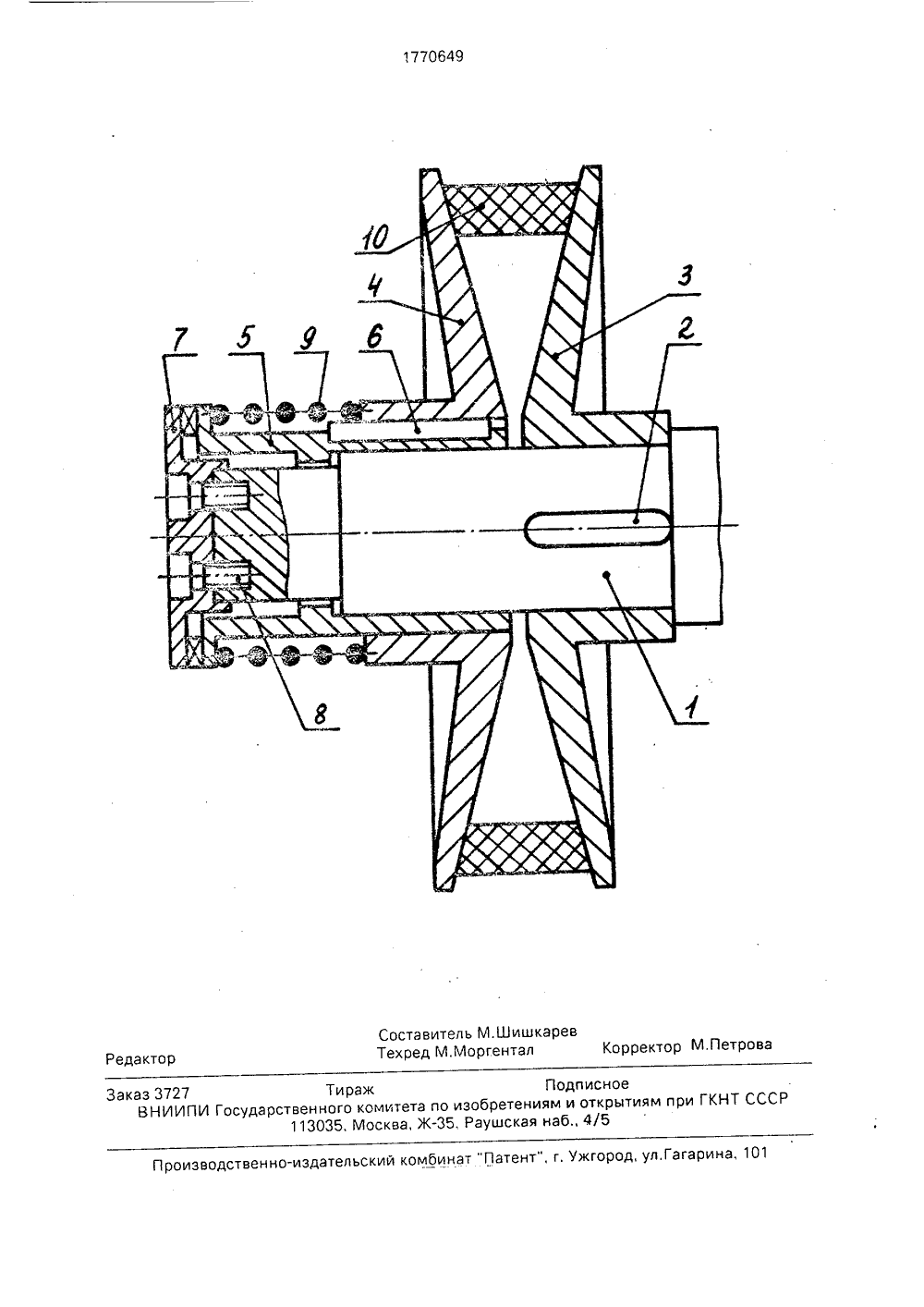

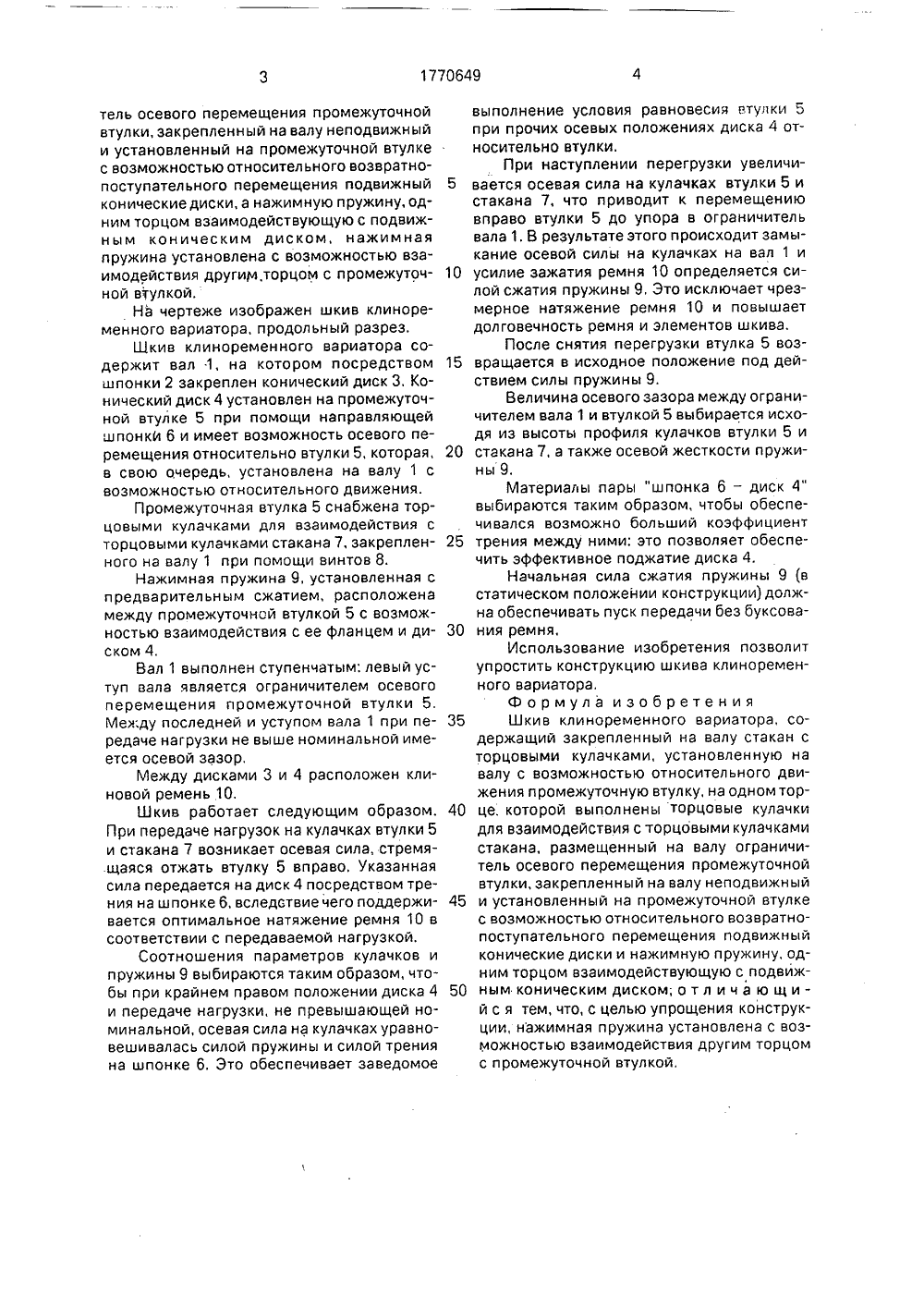

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 70649 А 1 ЯО 16 Н 55/ ИЗОБРЕТЕН ВИДЕТЕЛ ЬСТВ ТОРСКО(57) Иступе Недоысокая ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР спользование: машиностроение, бес нчатые передачи с гибкой связью Изобретение относится к машиностроению, а именно к бесступенчатым передачам с гибкой связью,Известен шкив клиноременного вариатора, содержащий два подвижных в осевом направлении конусных диска, смонтированных на валу и подпружиненных один к другому. Один диск снабжен торцовыми кулачками, входящими в зацепление с аналогичными кулачками, выполненными на опорной шайбе, жестко закрепленной на вастатком конструкции является не- в долговечность.Наиболее близким к заявляемому по технической сущности и достигаемому результату является шкив клиноременного вариатора, содержащий закрепленный на валу стакан с торцовыми кулачками, установленную на валу с возможностью относительного движения промежуточную втулку, на одном торце которой выполнены торцовые кулачки для взаимодействия с кулачками стакана, размещенный на валу Сущность изобретения; шкив содержит вал (1) и закрепленный на нем стакан (7) с торцовыми кулачками, Промежуточная втулка (5) торцовыми кулачками, выполненными на одном ее торце, взаимодействует с торцовыми кулачками стакана (7), Неподвижный конический диск (3) закреплен на валу (1), Подвижный конический диск (4) установлен на промежуточной втулке (5) с возможностью относительного возвратно-поступательного перемещения. Нажимная пружина (9) одним торцом взаимодействует с подвижным коническим диском (4), а другим - с промежуточной втулкой (5). 1 ил. ограничитель осевого перемещения промежуточной втулки, закрепленный на валу неподвижный и установленный на промежуточной втулке с возможностью относительногоо возвратно-поступател ьного перемещения подвижный конические диски и нажимную пружину, одним торцом взаимодействующую с подвижным коническим диском, а также дополнительную пружину, установленную между промежуточной втулкой и неподвижным коническим диском.Недостатком шкива является сложность его конструкции.Цель изобретения - упрощение конструкции шкива клиноременного вариатора,Поставленная цель достигается тем. что в шкиве клиноременного вариатора, содержащем закрепленный на валу стакан с торцовыми кулачками, установленную на валу с возможностью относительного движения промежуточную втулку, на одном торце которой выполнены торцовые кулачки для взаимодействия с торцовыми кулачками стакана, размещенный на валу ограничи 1770649тель осевого перемещения промежуточной втулки, закрепленный на валу неподвижный и установленный на промежуточной втулке с возможностью относительного возвратно- поступательного перемещения подвижный конические диски, а нажимную пружину, одним торцом взаимодействующую с подвижным коническим диском, нажимная пружина установлена с возможностью взаимодействия други 1 ч,торцом с промежуточной втулкой.На чертеже изображен шкив клиноременного вариатора, продольный разрез.Шкив клиноременного вариатора содержит вал 1, на котором посредством шпонки 2 закреплен конический диск 3, Конический диск 4 установлен на промежуточной втулке 5 при помощи направляющей шпонки 6 и имеет возможность осевого перемещения относительно втулки 5, которая, в свою очередь, установлена на валу 1 с возможностью относительного движения.Промежуточная втулка 5 снабжена торцовыми кулачками для взаимодействия с торцовыми кулачками стакана 7, закрепленного на валу 1 при помощи винтов 8.Нажимная пружина 9, установленная с предварительным сжатием, расположена между промежуточной втулкой 5 с возможностью взаимодействия с ее фланцем и диском 4.Вал 1 выполнен ступенчатым: левый уступ вала является ограничителем осевого перемещения промежуточной втулки 5, Между последней и уступом вала 1 при передаче нагрузки не выше номинальной имеется осевой зазор,Между дисками 3 и 4 расположен клиновой ремень 10.Шкив работает следующим образом. При передаче нагрузок на кулачках втулки 5 и стакана 7 возникает осевая сила, стремя.щаяся отжать втулку 5 вправо, Указанная сила передается на диск 4 посредством трения на шпонке 6, вследствие чего поддерживается оптимальное натяжение ремня 10 в соответствии с передаваемой нагрузкой.Соотношения параметров кулачков и пружины 9 выбираются таким образом, чтобы при крайнем правом положении диска 4 и передаче нагрузки, не превышающей номинальной, осевая сила на кулачках уравновешивалась силой пружины и силой трения на шпанке 6. Это обеспечивает заведомое 5 10 15 20 25 30 35 40 45 50 выполнение условия равновесия втулки 5при прочих осевых положениях диска 4 относительно втулки,При наступлении перегрузки увеличивается осевая сила на кулачках втулки 5 истакана 7, что приводит к перемещениювправо втулки 5 до упора в ограничительвала 1. В результате этого происходит замыкание осевой силы на кулачках на вал 1 иусилие зажатия ремня 10 определяется силой сжатия пружины 9, Это исключает чрезмерное натяжение ремня 10 и повышаетдолговечность ремня и элементов шкива.После снятия перегрузки втулка 5 возвращается в исходное положение под действием силы пружины 9.Величина осевого зазора между ограничителем вала 1 и втулкой 5 выбирается исходя из высоты профиля кулачков втулки 5 истакана 7, а также осевой жесткости пружины 9.Материалы пары "шпонка 6 - диск 4"выбираются таким образом, чтобы обеспечивался возможно больший коэффициенттрения между ними: это позволяет обеспечить эффективное поджатие диска 4.Начальная сила сжатия пружины 9 (встатическом положении конструкции) должна обеспечивать пуск передачи без буксования ремня,Использование изобретения позволитупростить конструкцию шкива клиноременного вариатора,Формула изобретенияШкив клиноременного вариатора, содержащий закрепленный на валу стакан сторцовыми кулачками, установленную навалу с возможностью относительного движения промежуточную втулку, на одном торце, которой выполнены торцовые кулачкидля взаимодействия с торцовыми кулачкамистакана, размещенный на валу ограничитель осевого перемещения промежуточнойвтулки, закрепленный на валу неподвижныйи установленный на промежуточной втулкес возможностью относительного возвратнопоступательного перемещения подвижныйконические диски и нажимную пружину, одним торцом взаимодействующую с подвижным коническим диском; о т л и ч а ю щ ий с я тем, что, с целью упрощения конструкции, нажимная пружина установлена с возможностью взаимодействия другим торцомс промежуточной втулкой,1770649 Составитель М,ШишкаревТехред М.Моргентал Корректор М.Петрова Редактор Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Заказ 3727 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5
