Шкив клиноременного вариатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1388646
Автор: Архангельский
Текст

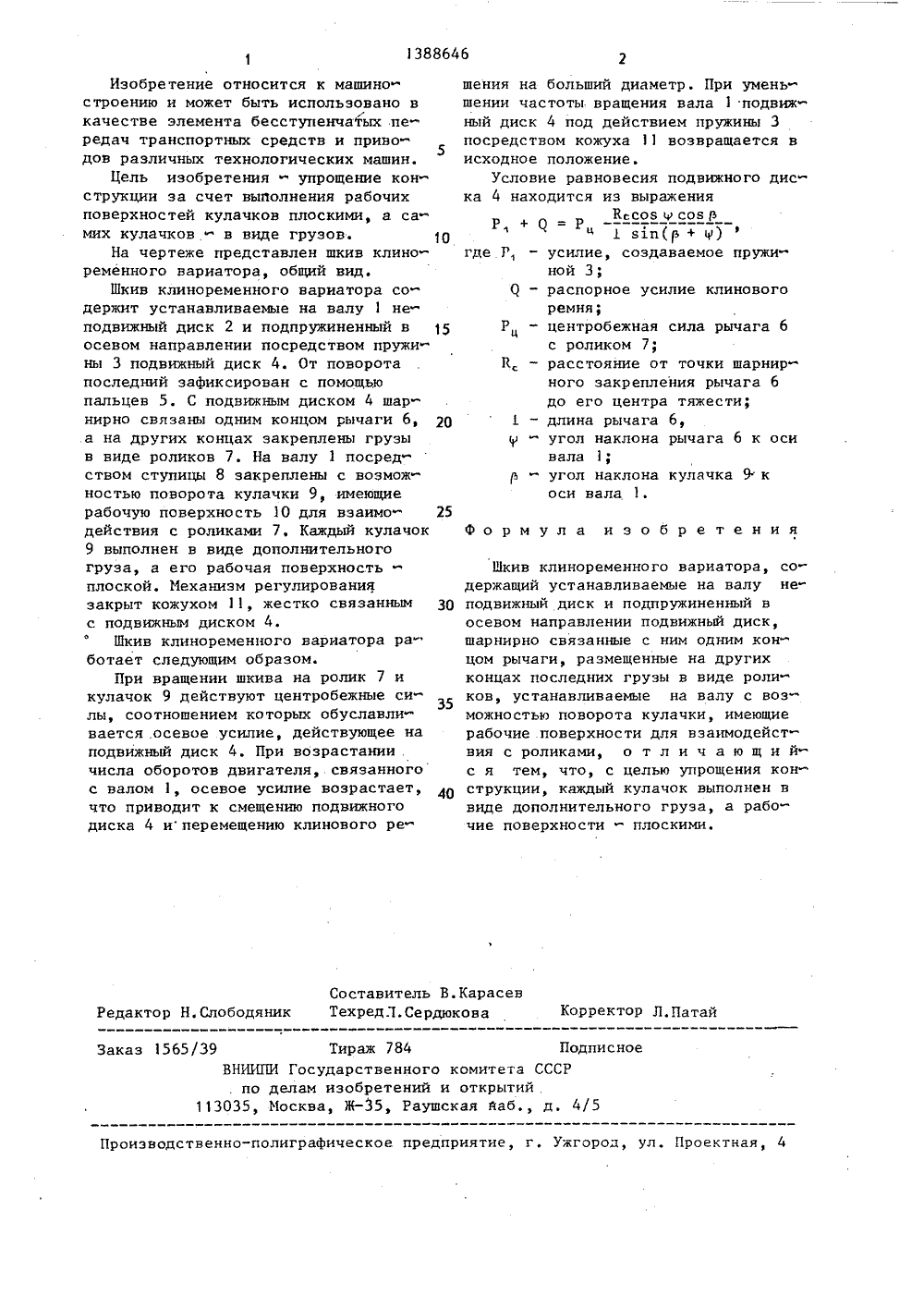

(54) Ш (57) И строен качест редач дов раз НОРЕМ ние о НОГО ВАРИАТОРА оси я к машиноользовано в и может бементапортных ь ис е енчатых п ра в и приво- машин. Цель личных техническ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЭО ТОРСКОМУ СВИДЕТЕЛЬС(21) 413 (22) 2.2. (46) 15. (75) Г.В (53) 621 (56) Про пенчатые передачи роение,Патен кл. Е 16 7201/25-2810.8604.88. Бюл. У 14(вариаторы), М.1967, с. 185, рист США У 457536Н 11/06, 1986. изобретения - упрощение конструкцииза счет выполнения рабочих поверхностей кулачков плоскими, а самих кулачков в виде грузов. Шкив клиноременного вариатора содержит устанавливаемые на валу 1 неподвижный диск 2 иподпружиненный посредством пружины 3подвижный диск 4, На нем шарнирно закреплены рычаги 6 с роликами 7 наконцах для взаимодействия с плоскимирабочими поверхностями 10 кулачков 9,шарнирно установленных на валу 1. Приизменении частоты вращения вала 1 засчет центробежных сил, действующихна ролики 7 и кулачки 9, происходитсмещение подвижного диска 4, что вызывает перемещение клинового ремняна больший или меньший радиус. ил.Корректор Л.Патай Редактор Н.Слободяник Заказ 1565/39 Тираж 784 ПодписноеВНИИПИ Государственного комитета СССР. по делам изобретений и открытий .113035, Москва, Ж, Раушская йаб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к машиностроению и может быть использовано в качестве элемента бесступенчатых передач транспортных средств и приводов различных технологических машин.Цель изобретения - упрощение конструкции за счет выполнения рабочих поверхностей кулачков плоскими, а самих кулачков - в виде грузов.На чертеже представлен шкив клиноременного вариатора, общий вид.Шкив клиноременного вариатора содержит устанавливаемые на валу 1 неподвижный диск 2 и подпружиненный в осевом направлении посредством пружины 3 подвижный диск 4. От поворота последний зафиксирован с помощью пальцев 5. С подвижным диском 4 шарнирно связаны одним концом рычаги 6, а на других концах закреплены грузы в виде роликов 7. На валу 1 посредством ступицы 8 закреплены с возможностью поворота кулачки 9, имеющие рабочую поверхность 10 для взаимодействия с роликами 7, Каждый кулачок 9 выполнен в виде дополнительного груза, а его рабочая поверхность- плоской. Механизм регулирования закрыт кожухом 11, жестко связанным с подвижным диском 4.Шкив клиноременного вариатора работает следующим образом.При вращении шкива на ролик 7 и кулачок 9 действуют центробежные силы, соотношением которых обуславливается,осевое усилие, действующее на подвижный диск 4. При возрастании . числа оборотов двигателя, связанного с валом 1, осевое усилие возрастает, что приводит к смещению подвижного диска 4 иперемещению клинового решения на больший диаметр. При уменьшении частоты вращения вала 1 подвижный диск 4 под действием пружины 3посредством кожуха 11 возвращается висходное положение.Условие равновесия подвижного диска 4 находится иэ выраженияКссоэ р соя Р 1 О " " 1 эмап(р + Ю)где.Г - усилие, создаваемое пружиной 3;Ч - распорное усилие клиновогоремня;Р - центробежная сила рычага 6цс роликом 7;Е, - расстояние от точки шарнирного закрепления рычага 6до его центра тяжести;201 - длина рычага 6,у - угол наклона рычага 6 к осивала 1;р - угол наклона кулачка 9 коси вала 1. 25 Формула изобретения Шкив клиноременного вариатора, содержащий устанавливаемые на валу не 30 подвижный диск и подпружиненный восевом направлении подвижный диск,шарнирно связанные с ним одним концом рычаги, размещенные на другихконцах последних грузы в виде роликов, устанавливаемые на валу с возможностью поворота кулачки, имеющиерабочие поверхности для взаимодействия с роликами, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции, каждый кулачок выполнен ввиде дополнительного груза, а рабочие поверхности - плоскими,
СмотретьЗаявка
4137201, 22.10.1986
Г. В. Архангельский
АРХАНГЕЛЬСКИЙ ГЕОРГИЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: F16H 55/56
Метки: вариатора, клиноременного, шкив
Опубликовано: 15.04.1988
Код ссылки
<a href="https://patents.su/2-1388646-shkiv-klinoremennogo-variatora.html" target="_blank" rel="follow" title="База патентов СССР">Шкив клиноременного вариатора</a>
