Шкив клиноременного вариатора

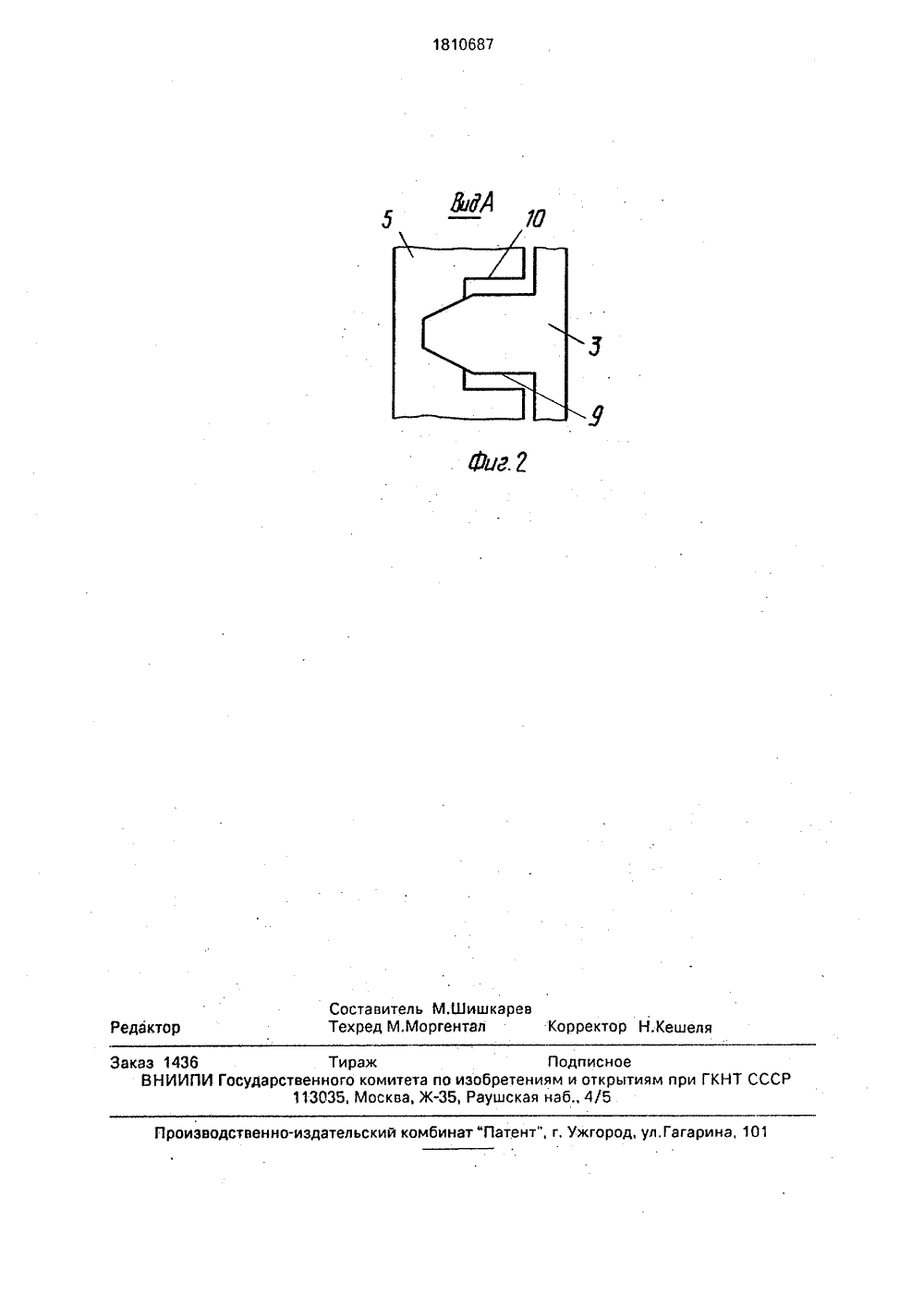

( )ОПИСАНИЕ ИЗОБРЕТЕ юл, %15 рев ., Ревко ныеифр . - М.: 70. А%45 Г.А. Бесступ ционные пе ашинострое нча- едание, 6 Н 3917, кл. Р(57) Испдачи сния: наконуснстью оВтулка оение,переь изобретеный диск (2),возможноремещений. ольэование: машиностр гибкой связью. Сущност валу(1) закреплен конус ый диск (3) установлен с севого и окружного пе (5) связана с валом (1) и ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССРГОСПАТЕНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬС(56) Пронин В.Атые клиноременчи (вариаторы)1980, с,138, рисПатент СШ11/06, 1983,ИВ КЛИ НОРЕМЕННОГО ВАРИАТОнаправляющей шпанки (6), зацеплсна посредством торцовых кулачков с диском (3) и имеет возможность осевого перемещения. Поджатие ремня (4) осуществляетсл нажимной пружиной (7), установленной между втулкой (5) и опорной шайбой (8), Диск (3) и втулка (5) снабжены ограничителями поворота в виде смежных поверхностей, расположенных параллельно валу (1), При передаче нагрузки осевая сила на кулачках уравновешивается силой сжатия нажимной пружины (7), что обеспечивает оптимальное натяжение ремня (4). При перегрузке диск (3) поворачивается относительно втулки (5), что приводит к вступлению в контакт смежных поверхностей и к ограничению перегрузки. 2 ил.изобретение относится к области машиностроения, а именно к бесступенчатым передачам с гибкой связью.Цель изобретения - увеличение долговечности и плавности работы, а также упрощение конструкции,На фиг.1 изображена принципиальная схема шкива клиноременного вариатора; на фиг.2 - вид по стрелке А на фиг,1.Шкив клиноременного вариатора содержит вал 1, на котором закреплен конусный диск 2. Конусный диск 3 установлен на валу 1 с возможностью осевого и окружного перемещения. На торце конусного диска 3 выполнены торцевые кулачки (фиг.2);Конусные участки дисков 2 и 3 образуют канавку для размещения клинового ремня 4. Втулка 5 установлена с воэможностьюосевого перемещения и связана с валом 1посредством направляющей шпонки 6.Втулка 5 снабжена торцевыми кулачками. для взаимодействия с кулачками конусногодиска 3 (фиг.2).Нажимная пружина 7 установлена между втулкой 5 и опорной шайбой 8, навинченной на резьбовой участок вала 1, Благодаряэтому осуществляется регулирование силысжатия пружины 7.Торцевые кулачки конусного диска 3имеют прямолинейные поверхности 9, расположенные параллельно оси вала 1. Кулачки втулки 5 имеют аналогичные поверхности10 (фиг,2). Поверхности 9 и 10 образуют ограничители поворота конусного диска 3 относительно вала 1.Шкив работает следующим образом,При работе половина крутящего момента передается конусным диском 3. от вала 1через шпонку 6, торцевые кулачки втулки 5и диска 3 на клиновой ремень 4. В том случае, когда вал 1 является ведомым в передаче, крутящий момент передается в порядке,обратном описанному,В результате передачи крутящего момента на торцевых кулачках диска 3 и втулки5 возникает осевая сила, благодаря чемувтулка 5, преодолевая силу сжатия пружины7, перемещается влево относительно вала 1до тех пор, пока осевые силы, действующие на втулку 5, не будут взаимно уравновешены, В данном положении втулки 5 устанавливается оптимальное усилие прижатияремня 4, соответствующее номинальной на 5 грузке, передаваемой шкивом.Указанное перемещение втулки 5 обес-.печивается за счет выбора соответствующих конструктивных параметров элементовшкива, таких как,угол наклона рабочих по 10 верхностей кулачков, наружный диаметрвтулки 5 и др.При наступлении перегрузки передачивтулка 5 перемещается влево под воздействием возрастающей осевой силы на кулач 15 ках, при этом конусный диск 3поворачивается относительно втулки 5, чтоприводит к соприкосновению поверхностей9 и 10 и ограничивает перегрузку вариатора.В результате этого уменьшается работа бук 20 сования. ремня, что уменьшает износ элементов шкива и повышает егодолговечность,При перегрузке пружина 7 воспринимает осевые колебания втулки 5, что повышаетплавность работы шкива.Вследствие отсутствия, по сравнению спрототипом, второй пары торцевых кулачков шкив более прост конструктивно.Использование изобретения позволит30 увеличить долговечность и плавность работы шкива, а также упростить его конструкцию,)Формула изобретения35 Шкив клйноременного вариатора, содержащий вал, закрепленный на нем первый конусный диск, установленный своэможностью осевого и окружного перемещения относительно вала второй конусный40 диск, на торце которого выполнены торцевые кулачки с ограничителями поворота, параллельными оси вала, установленную свозможностью осевого перемещения втул. ку с торцевыми кулачками для взаимодейст-,45 вия с кулачками второго конусного диска инажимную пружину,отл ича ющи йсятем, что, с целью увеличенйя долговечностии плавности в работе, а также упрощенияконструкции, нажимная пружина связана с50 втулкой и валом,1810687 ль М.ШишкаревМоргентал Состави ехред М ектор Н.Кешел ДЗКТ 436 ИПИ Гос ПодпИЯМ И ГКНТ СС В ОткРытиЯм4/5 инат "Лате агарина, 101, г. Ужгоро ПроизводственноВльСкий д Тираж арственного комитета по изобретен 113035, Москва, Ж, Раушска
