Шкив ременного вариатора

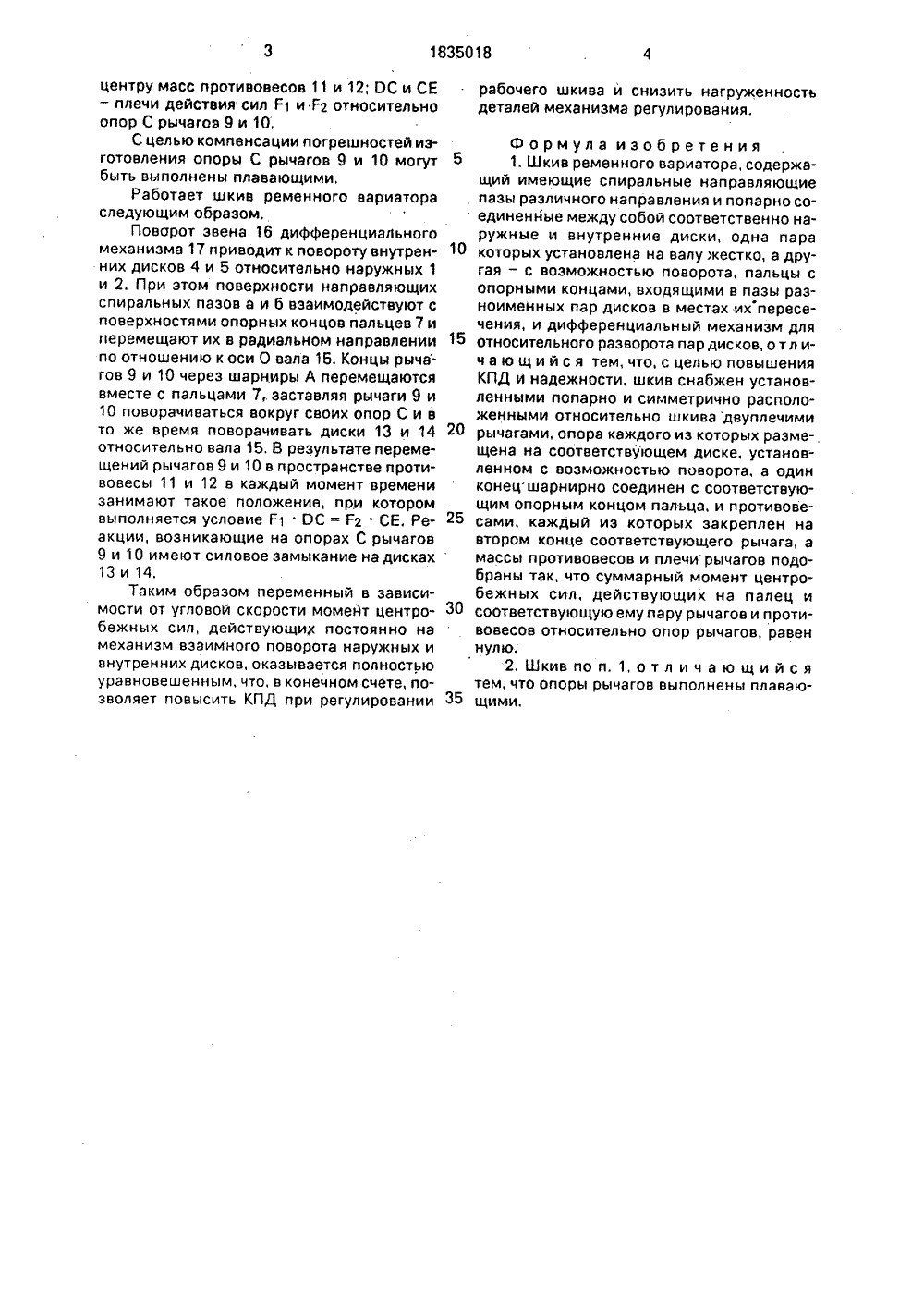

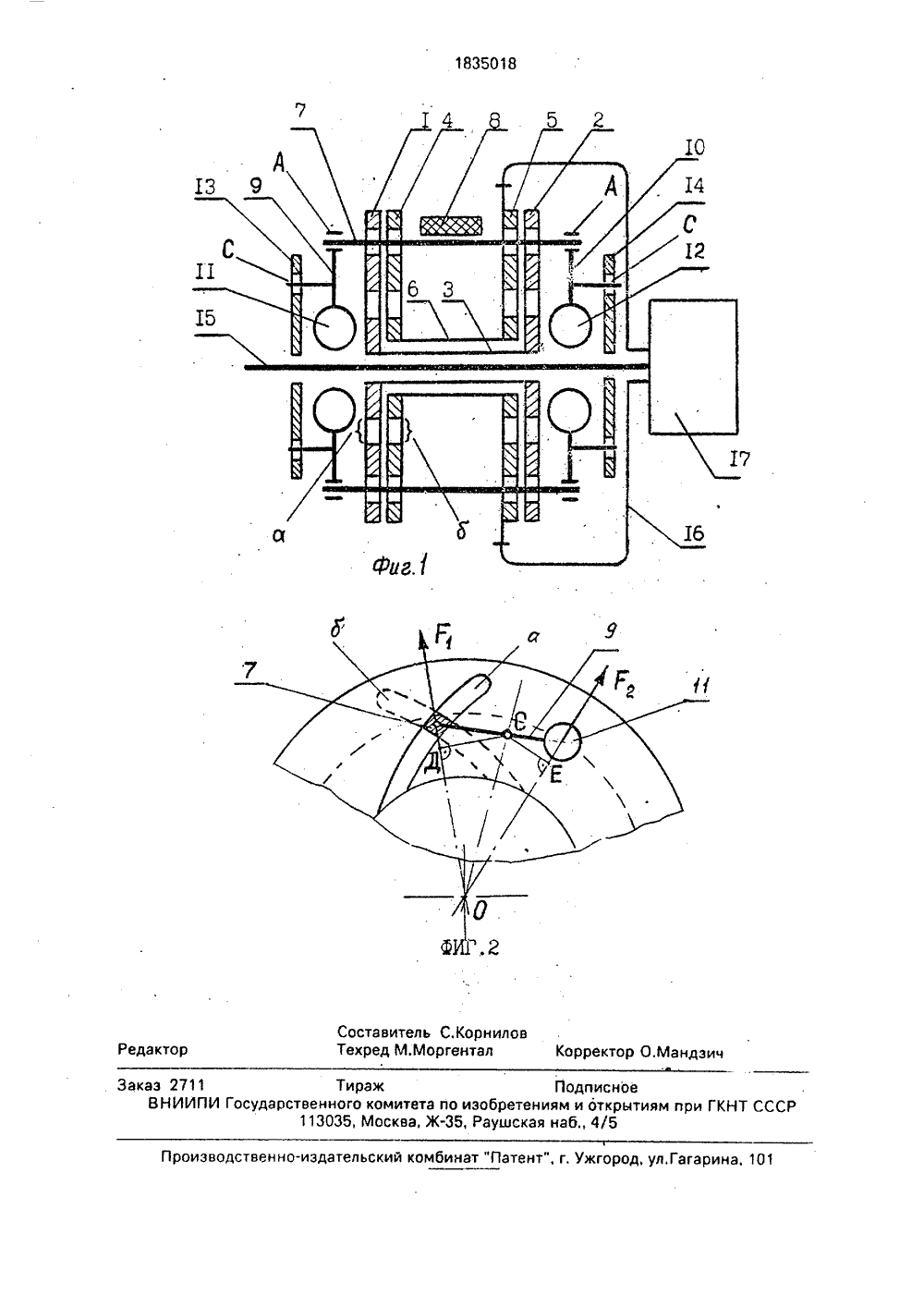

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ГОСУДАРСТВЕННОВЕДОМСТВО СС(ГОСПАТЕНТ ССС ПАТЕНТНОЕ СБРЕТЕНИ САНИЕ ЕНТ(71) Тольяттинский политехнический институт(54) ШКИВ РЕМЕННОГО ВАРИАТОРА(57) Использование: машиностроение. Сущность изобретения: шкив ременного вариатора содержит устройство для изменениярабочего радиуса, в состав которого входят Изобретение относится к машиностроению и может найти применение в бесступенчатых передачах станков, дорожных,транспортных и сельскохозяйственных машин,Цель изобретения - повышение КПД инадежности шкива,На фиг, 1 изображена кинематическаясхема шкива ременного вариатора; на фиг.2 - схем сил, действующих о уравновешивающем механизме шкива,Шкив ременного вариатора содержитнаружные диски 1 и 2, соединенные втулкой3, внутренние диски 4 и 5, соединенныевтулкой 6, и пальцы 7, взаимодействующиес гибким ремнем 8. Наружные диски 1 и 2имеют спиральные направляющие пазы аодного направления, а внутренние диски 4и 5 - пазы противоположного направления.Опорные концы пальцев 7 входят в пазы а и(Я 15 Р 16 Н 5552 55/5 подвижные в радиальном направлении пальцы, каждый из которых снабжен двумя симметрично расположенными относительно шкива противовесами. соединенными с пальцами при помощи рычагов, опоры которых размещены на диске, установленном на валу шкива с возможностью поворота, Массы противовесов и плечи рычагов подобраны таким образом, что суммарный момент центробежных сил, действующих на каждый палец и соо ветствующую ему пару рычагов и противовесов относительно опор рычагов равен нулю, Конструкция шкива позволяет повысить КПД при регулировании рабочего радиуса и снизить нагруженность деталей механизма регулирования, 1 з.п,ф-лы, 2 ил,б соответствующих пар дисков 1,4 и 2,5 в местах их пересечения и при помощи шарниров А соединены с концами рычагов 9 и 10, на которых с противоположных концов установлены противовесы 11 и 12, Опоры С рычагов 9 и 10 размещены на дисках 13 и 14, установленных на валу 15 с возможностью свободного г 1 оооротэ. Наружные диски 1 и 2 жестко соединены с валом 15 а внутренний диск 5 посредством зубчатого венца связан со звеном 16 дифференциального леханизма 17, который в свою очередь связан с валом 15, Массы противовесов 11 и 12 выбирают из условия Е 1 ОС =- Г СЕ, где Е 1 - центробежная сила, действующая на суммарную массу пальца 7 и частей двух рычагов 9 и 10, приведенных к оси пальца 7; Г 2- центробежная сила, действующая на суммарную массу двух противовесов 11 и 12 и частей двух рычагов 9 и 10, при денных кцентру масс противовесов 11 и 12; ОС и СЕ - плечи действия сил Р 1 и Гг относительно опор С рычагов 9 и 10.С целью компенсации погрешностей изготовления опоры С рычагов 9 и 10 могут быть выполнены плавающими.Работает шкив ременного вариатора следующим образом,Поворот звена 16 дифференциального механизма 17 приводит к повороту внутренних дисков 4 и 5 относительно наружных 1 и 2. При этом поверхности направляющих спиральных пазов а и б взаимодействуют с поверхностями опорных концов пальцев 7 и перемещают их в радиальном направлении по отношению к оси 0 вала 15, Концы рыча- гов 9 и 10 через шарниры А перемещаются вместе с пальцами 7,. заставляя рычаги 9 и 10 поворачиваться вокруг своих опор С и в то же время поворачивать диски 13 и 14 относительно вала 15, В результате перемещений рычагов 9 и 10 в пространстве противовесы 11 и 12 в каждый момент времени занимают такое положение, при котором выполняется условие Р 1 ОС = Г 2 СЕ. Реакции, возникающие на опорах С рычагов 9 и 10 имеют силовое замыкание на дисках 13 и 14.Таким образом переменный в зависимости от угловой скорости момейт центробежных сил, действующих постоянно на механизм взаимного поворота наружных и внутренних дисков, оказывается полностью уравновешенным, что, в конечном счете, позволяет повысить КПД при регулировании 10 15 20 25 30 35 рабочего шкива и снизить нагруженностьдеталей механизма регулирования. Формула изобретения 1. Шкив ременного вариатора, содержащий имеющие спиральные направляющие пазы различного направления и попарно соединенные между собой соответственно наружные и внутренние диски, одна пара которых установлена на валу жестко, а другая - с возможностью поворота, пальцы с опорными концами, входящими в пазы разноименных пар дисков в местах их пересечения, и дифференциальный механизм для относительного разворота пар дисков, о тл ич а ю щ и й с я тем, что, с целью повышения КПД и надежности, шкив снабжен установленными попарно и симметрично расположенными относительно шкива двуплечими рычагами, опора каждого из которых размещена на соответствующем диске, установленном с воэможностью поворота, а один конецшарнирно соединен с соответствующим опорным концом пальца, и противовесами, каждый из которых закреплен на втором конце соответствующего рычага, а массы противовесов и плечи рычагов подобраны так, что суммарный момент центробежных сил, действующих на палец и соответствующую ему пару рычагов и противовесов относительно опор рычагов, равен нулю.2. Шкив по и. 1, о т л и ч а ю щ и й с я тем, что опоры рычагов выполнены плавающими.1835018 оставитель С.Корнилов ехред М.Моргентал Корректор О.Мандэи едакто акаэ 2711 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10
