Шкив клиноременного вариатора

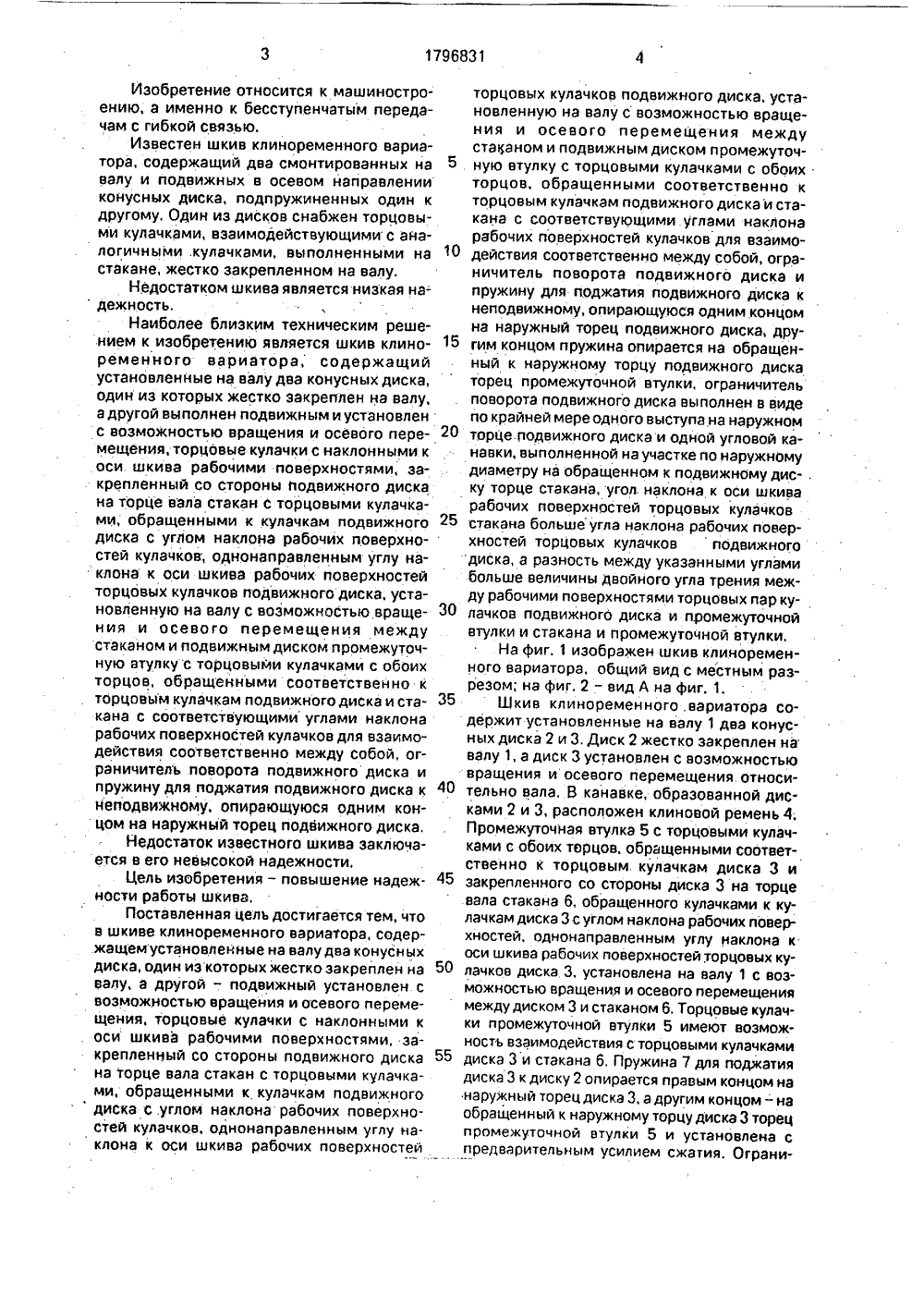

)5 Е 16 Н 55/56 ИЗОБРЕТЕДЕТЕЛЬСТВУ ОПИСА ВТОРСКОМУ СВ 1(54) ШКИВ КЛИНОРЕМЕННОГО ВАРИАТОРА(57) Использование: в машиностроении длябесступенчатых передач с гибкой связью.Сущность изобретения: неподвижный 2 иподвижный 3 диски установлены на валу 1,Клиновый ремень 4 зажат между дисками СО ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) 2посредством пружины 7 сжатия, размещенной между диском 3 и промежуточной втул кой 5, установленной с возможностью вращения и осевого перемещения и снабженной двусторонними торцовыми кулачками, посредством которых она связана с диском 3 и стаканом 6, закрепленным на валу 1, Стакан 6 снабжен ограничителями поворота диска 3. Угол наклона рабочих поверхностей кулачков стакана 6 превышает аналогичный угол кулачков диска 3. При перегрузке происходит перемещение втулки 5 вправо, диск 3 при этом осевого положения не изменяет. В результате происходит замыкание окружной силы диска 3 на ограничителях поворота стакана 6, что приводит к ограничению перегрузки передачи, 2 ил,Изобретение относится к машиностроению, а именно к бесступенчатым передачам с гибкой связью.Известен шкив клиноременного вариатора, содержащий два смонтированных навалу и подвижных в осевом направленииконусных диска, подпружиненных один кдругому, Один из дисков снабжен торцовыми кулачками, взаимодействующими с аналогичными .кулачками, выполненными настакане, жестко закрепленном на валу.Недостатком шкива является низкая на дежность.Наиболее близким техническим решением к изобретению является шкив клиноременного вариатора, содержащийустановленные на валу два конусных диска,один из которых жестко закреплен на валу,а другой выполнен подвижным и установленс возможностью вращения и осевого перемещения, торцовые кулачки с наклонными коси шкива рабочими поверхностями, закрепленный со стороны подвижного дискана торце вала стакан с торцовыми кулачками, обращенными к кулачкам подвижногодиска с углом наклона рабочих поверхностей кулачков, однонаправленным углу наклона к оси шкива рабочих поверхностейторцовых кулачков подвижного диска, установленную на валу с воэможностью вращения и осевого перемещения междустаканом и подвижным диском промежуточную втулку с торцовыми кулачками с обоихторцов, обращенными соответственно кторцовым кулачкам подвижного диска и стакана с соответствующими углами наклонарабочих поверхностей кулачков для взаимодействия соответственно между собой, ограничитель поворота подвижного диска ипружину для поджатия подвижного диска кнеподвижному, опирающуюся одним концом на наружный торец подвижного диска,Недостаток известного шкива заключается в его невысокой надежности,Цель изобретения - повышение надежности работы шкива.Поставленная цель достигается тем, чтов шкиве клиноременного вариатора, содержащемустановленные на валудва конусныхдиска, один из которых жестко закреплен навалу, а другой - подвижный установлен свозможностью вращейия и осевого перемещения, торцовые кулачки с наклонными коси шкива рабочими поверхностями, закрепленный со стороны подвижного дискана торце вала стакан с торцовыми кулачками, обращенными к кулачкам подвижногодиска с.углом наклона рабочих поверхноСтей кулачков, однонаправленным углу наклона к оси шкива рабочих поверхностей торцовых кулачков подвижного диска, установленную на валу с возможностью вращения и осевого перемещения между стаканом и подвижным диском промежуточ . ную втулку с торцовь 1 ми кулачками с обоихторцов, обращенными соответственно к торцовым кулачкам подвижного дискаи стакана с соответствующими углами наклона рабочих поверхностей кулачков для взаимо- "0 действия соответственно между собой, ограничитель поворота подвижного диска и пружину для поджатия подвижного диска к неподвижному, опирающуюся одним концом на наружный торец подвижного диска, дру гим концом пружина опирается на обращенный к наружному торцу подвижного диска торец промежуточной втулки, ограничитель поворота подвижного диска выполнен в виде по крайней мере одного выступа на наружном 20 торце подвижного диска и одной угловой канавки, выполненной на участке по наружному диаметру на обращенном к подвижному дис-, ку торце стакана, угол наклона к оси шкива рабочих поверхностей торцовых кулачков 25 стакана больше угла наклона рабочих поверхностей торцовых кулачков подвижного диска, а разность между указанными углами больше величины двойного угла трения между рабочими поверхностями торцовых пар ку лачков подвижного диска и промежуточнойвтулки и стакана и промежуточной втулки.На фиг. 1 изображен шкив клиноременного вариатора, общий вид с местным разрезом; на фиг. 2 - вид А на фиг. 1.35 Шкив клиноременного,вариатора содержит установленные на валу 1 два конусных диска 2 и 3, Диск 2 жестко закреплен на валу 1, а диск 3 установлен с возможностью вращения и осевого перемещения относи тельно вала, В канавке, образованной дисками 2 и 3, расположен клиновой ремень 4; Промежуточная втулка 5 с торцовыми кулачками с обоих торцов, обращенными соответственно к торцовым. кулачкам диска 3 и 45 закрепленного со стороны диска 3 на торцевала стакана 6, обращенного кулачками к кулачкам диска 3 с углом наклона рабочих поверхностей, однонаправленным углу наклона к оси шкива рабочих поверхностей торцовых ку лачков диска 3, установлена на валу 1 с возможностью вращения и осевого перемещения между диском 3 и стаканом 6. Торцовые кулачки промежуточной втулки 5 имеют возможность взаимодействия с торцовыми кулачками 55 диска 3 и стакана 6. Пружина 7 для поджатиядиска 3 к диску 2 опирается правым концом нанаружный торец диска 3, а другим концом - на обращенный к наружному торцу диска 3 торецпромежуточной втулки 5 и установлена с предварительным усилием сжатия, Ограни1796831 10 15 20 35 40. читель поворота диска 3 выполнен в виде выступов 8 на наружном торце диска 3 и угловых канавок, выполненных на участке по наружному диаметру на обращенном к. диску 3 торце стакана 6. Угол наклона к оси 5 шкива рабочих поверхностей торцовых кулачков стакана 6 больше угла наклона рабочих поверхностей торцовых кулачков диска 3, а разность между указанными углами больше величины двойного угла трения между рабочими поверхностями торцовых пар кулачков диска 3 и промежуточной втулки 5 и стакана 6 и промежуточной втулки 5.Шкив работает следующим образом.Начальное усилие. зажатия ремня 4 между дисками 2 и 3 обеспечивается за счет силы сжатия пружины 7, благодаря чему пуск передачи осуществляется без буксования ремня. При передаче, нагрузки, не превышающей номинальную, диск 3 сместится в окружном направлении относительно промежуточной втулки 5, в результате чего торцовые кулачки диска и втулки вступают в контакт между собой; Возникающая при этом осевая сила на кулачках диска 3 и втулки 5 обеспечивает оптимальное усилие прижатия диска 3 к ремню 4, соответствующее передаче номинальной нагрузки,В.процессе регулирования частоты вращения вала 1 ремень 4 переходит на боль шие диаметры, вследствие чего диск 3 перемещается вправо под действием силы пружины 7. Промежуточная втулка 5 при этом сохраняет свое положение относительно стакана 6, что обеспечивается подбором соответствующего соотношения величин углов наклона к оси шкива рабочих поверхноФормула изобретения Шкив клиноременного вариатора, содержащий установленные на валу два конусных диска,:один из которых жестко закреплен на валу, а другой, подвижный, установлен с возможностью вращения и осевого перемещения, торцовые кулачки с наклонными к оси шкива рабочими поверхностями, закрепленный.со стороны подвижного диска на торце вала стакай с торцовыми кулачками. обращенными к кулачкам подвижного диска, с.углом наклона рабочих поверхностей кулачков, однонаправленным углу наклона к оси шкива рабочих поверхностей торцовых кулачков подвижного диска, установленную на валу с возможностью вращения и осевого переместей торцовых кулачков диска 3 и стакана 6, а также соответствующей характеристики пружины 7.При перегрузке происходит увеличение осевых сил на кулачках диска 3 и стакана 6, причем. прирост осевой силы на кулачках стакана 6 превысит прирост осевой силы на кулачках диска 3. В результате этого промежуточная втулка 5 переместится вправо (фиг. 1), при этом ее кулачки будут. проскальзывать по кулачкам диска 3 и стакана 6, поскольку параметры клина, образованного рабочими поверхностями двусторонних кулачков втулки, исключают ее самоторможение,Поскольку промежуточная втулка 5 имеет возможность проскальзывания своими кулачками одновременно по кулачкам диска 3 и стакана 6 в период перегрузки, диск 3 поворачивается относительно стакана 6, не перемещаясь при этом в осевом направлении, Вследствие этого ремень 4 сохраняет свое положение в клиновой канавке. а окружное усилие на диске 3 замыкается на ограничителях 8, что позволяет ограничить рост усилия зажатия ремня 4 и повысить его ресурс,Выполнение ограничителя поворота диска 3 относительно вала 1 в виде кулачкового зацепления - ограничителя поворота и выступа диска 3 - позволяет повысить надежность зацепления дисков 2 и 3, что повышает надежность работы шкива в целом.Использование изобретения позволяет повысить надежность работы шкива и передачи в целом,щения между стаканом и подвижным диском промежуточную втулку с торцовыми кулачками с обоих торцов, обращенными соответственно к торцовым кулачкам подвижного диска и стакана с соответствующими углами наклона рабочих поверхностей кулачков для взаимодействия соответственно между собой, ограничитель поворота подвижного диска и пружину для поджатия подвижного диска к неподвижному, опирающуюся одним концом на наружный торец подвижного диска. о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, вторым концом пружина опирается на обращенный к наружному торцу подвижного диска торец промежуточной втулки, ограничитель поворота подвижного диска выполнен в виде по крайней1796831 Составитель М,Шишкэрев ехред М;Моргентал Корректор П,Гереш Редактор А.Бер Тираж Подписноеарственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушсквя наб 4/5 Заказ 640 ВНИИП Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 мере, одного выступа на наружном торце подвижного диска и одной угловой канавки, выполненной на участке по наружному диаметру на обращенном к подвижному диску торце стакана, угол наклона к оси шкива рабочих поверхностей торцовых кулачков стакана больше угла наклона рабочих поверхностей торцовых кулачков подвижного диска, а разность между указанными углами больше величины двойного угла трения между рабочими поверхностями торцовых пар кулачков подвижного диске и промежуточной втулки и стакана и промежуточной втулки.
