Патенты с меткой «микропроцессор»

Страница 2

Микропроцессор для управления памятью микрокоманд

Загрузка...

Номер патента: 793153

Опубликовано: 23.01.1986

Авторы: Белоус, Горовой, Красницкий, Кузьменко, Савотин, Сосновский, Хвощ, Шкроб

МПК: G06F 9/06

Метки: микрокоманд, микропроцессор, памятью

...выход регистра адреса микрокоманд являетсявыходом адреса микрокоманд микропроцессора и соединен с четвертымвходом блока формирования адреса, 15 введен блок контроля питания, причем первый вход блока контроля питания соединен с синхровходом микропроцессора второй вход блока контроля питания соединен с выходом ре гистра адреса микрокоманд, третий ичетвертый входы блока контроля питания являются соответственно первыми вторым входом питания микропроцессора, первый и второй выходы блока 25 контроля питания соединены соответственно с первым и вторым контрольными входами регистра адреса микрокоманд.Кроме того, блок контроля питаниясодержит два 05 -триггера, З -триггер,дешифраторы нуля и единицы, элементы И, ИЛИ, НЕ, причем единичные...

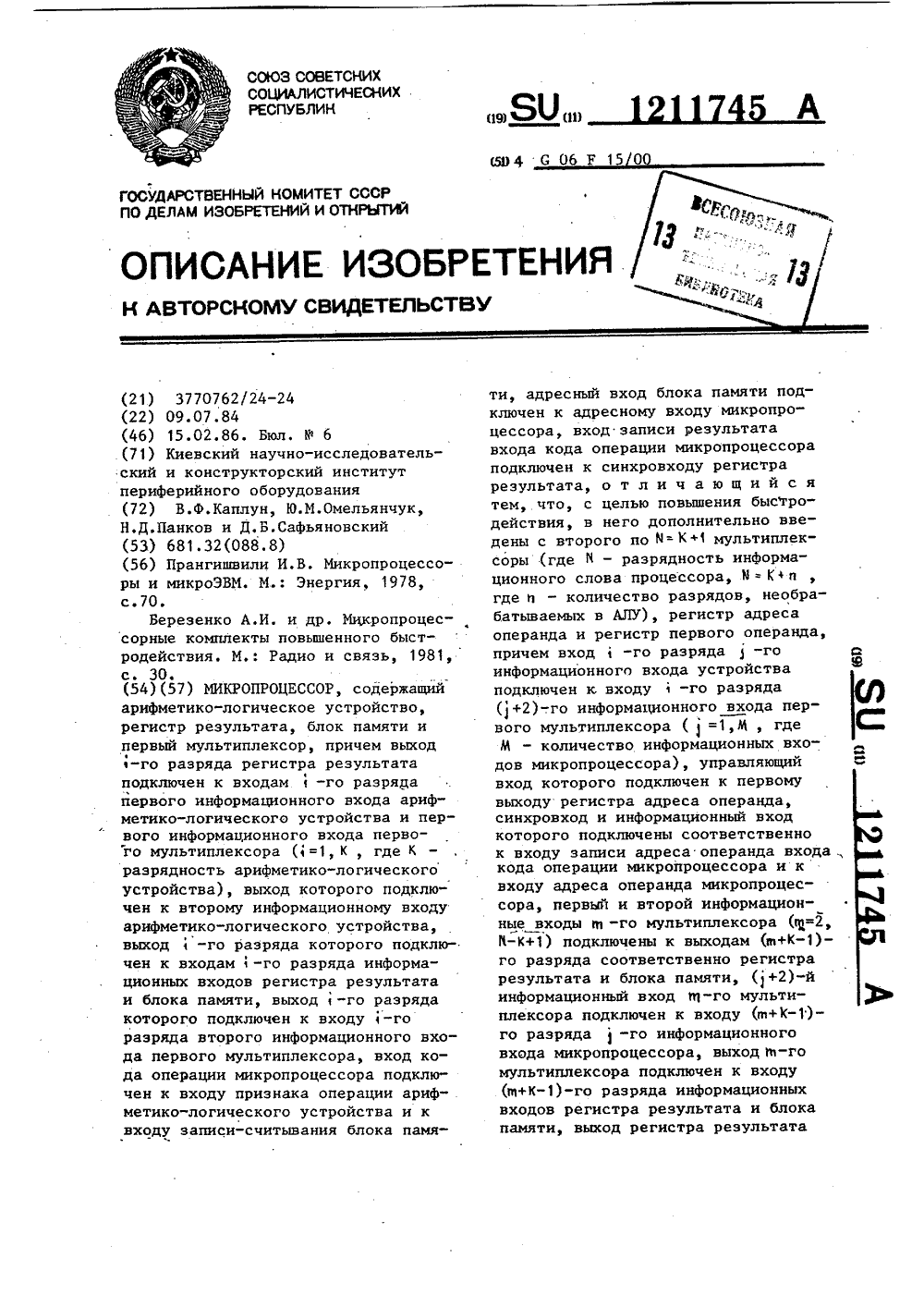

Микропроцессор

Загрузка...

Номер патента: 1211745

Опубликовано: 15.02.1986

Авторы: Каплун, Омельянчук, Панков, Сафьяновский

МПК: G06F 15/00

Метки: микропроцессор

...(М+ Изобретение относится к вычислительной технике и может быть использовано в устройствах оперативного преобразования информации для редактирования (преобразования) информации.Целью изобретения является повышение быстродействия.На фиг.1 изображена функциональная схема микропроцессора", на фиг.2- схема варианта объединения мультиплексоров в группы.Микропроцессор содержит арифметико-логическое устройство 1, регистр 2 результата, блок 3 памяти, первый мультиплексор 4, мультиплексоры 5, регистр б адреса операнда, регистрпервого операнда, входы,: 8 - кода операции, 9 - информационный, 10 - адресный, 11 - первого операнда, 12 - адреса операнда микропроцессора, выход 13 результата микропроцессора.Регистр 6 управляет коммутацией...

Микропроцессор

Загрузка...

Номер патента: 1242975

Опубликовано: 07.07.1986

Авторы: Громов, Захаров, Панферов

МПК: G06F 15/00

Метки: микропроцессор

...блока 51 приоритетного прерывания производит приоритетное сравнение сигналов запроса на прерывание с текущим приоритетом микропроцессора, С этой целью каждой линии входа-выхода 16 присвоен жестко конкретный уровень приоритега, Это сравнение обычно осу - ществляется в определенной точке микропрограммы, которая выделяется выдачей блоком 9 микропрограммного управления управляющего сигнала по цепи 17.По выходу 20 блок 9 микропрограммного управления для обеспечения занесения в блок 12 памяти адреса вектора прерывания из блока приоритетного прерывания 10 по цепи 11 выдает следующую функцию управленияУ =А К,У,которая обеспечивает запись информации по входу 11 блока 12 памяти в ячейку промежуточных данных АДанная Функция управления также как и...

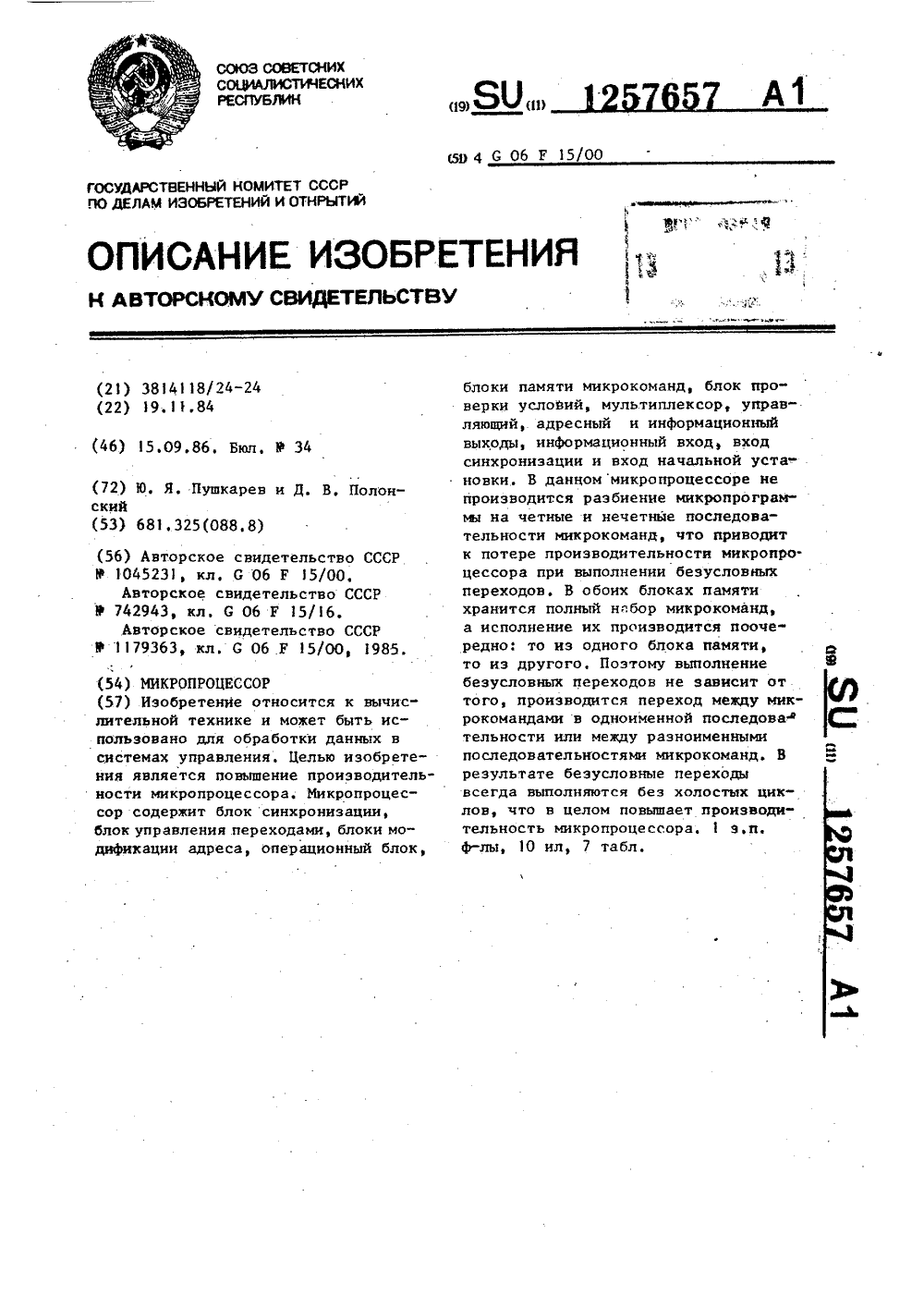

Микропроцессор

Загрузка...

Номер патента: 1257657

Опубликовано: 15.09.1986

Авторы: Полонский, Пушкарев

МПК: G06F 15/00

Метки: микропроцессор

...признаков операционного блока 5.Сигнал с выхода признаков опера,ционного блока 5 поступает на ин формационный вход блока 9 проверки условий, на управляющий вход которого поступает поле проверки условий операционной части микрокоманды с. третьего выхода мультиплексора 9. зоВ поле проверки условий содержит- . ся номер проверяемого условияи бит, . указывающий на предлагаемое значение проверяемого условия. Номер проверяемого условия поступает на управляющий 5 Входные сигналы (откуда поступают, их смысловое значение) 8вход мультиплексора 55, в результате чего последний подключает на первый вход сумматора 56 по модулю два сигнал соответствующего условия. На вто.рой вход сумматора 56 по модулю два поступает бит, указывающий на предполагаемое...

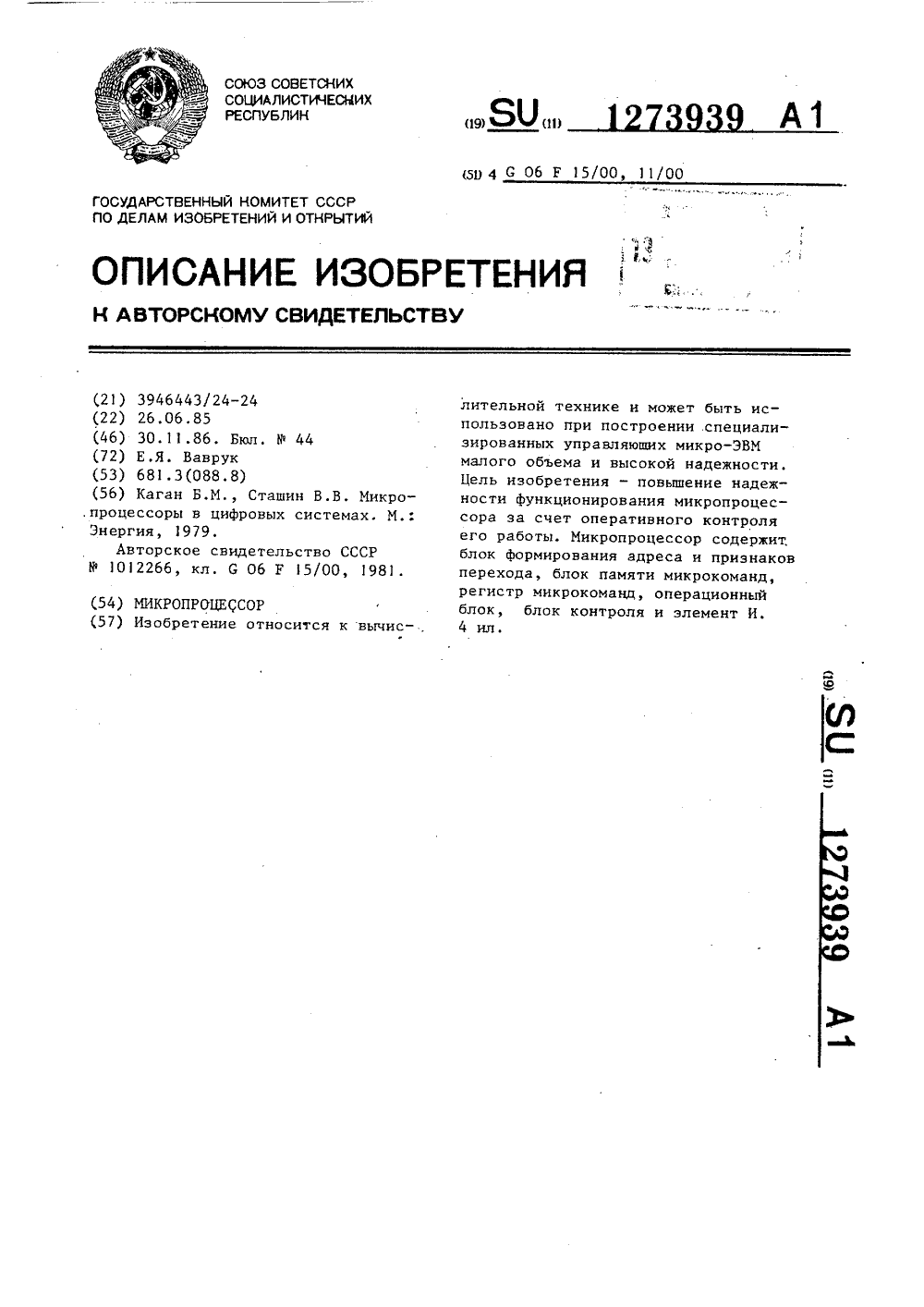

Микропроцессор

Загрузка...

Номер патента: 1273939

Опубликовано: 30.11.1986

Автор: Ваврук

МПК: G06F 15/00

Метки: микропроцессор

...имеет несколькополей, коды которых задают режим работы блоков микропроцессора. Для управления блоком 4 используются кодыпервого и второго выходов регистра3 микрокоманд, которые поступают соответственно на вход дешифратора 40микроопераций и мультиплексора 38.Код с третьего выхода регистра 3 микрокоманд управляет процессом обменаинформацией между блоком 1 и блоком4 (запись через вход переноса блока 411 в коммутатор 28 сигналов переносаиз блока 4 и выдачу сигналов с выхода коммутатора 28 (выход 11) навход 15 блока 4. Последний получаетинформацию с входа 7 микропроцессора 4через мультиплексор 37 и производитее обработку в сумматоре 36. Результаты с выхода регистра 32 выдаютсяна выход данных блока 4, а с выходарегистра 33 - на выход...

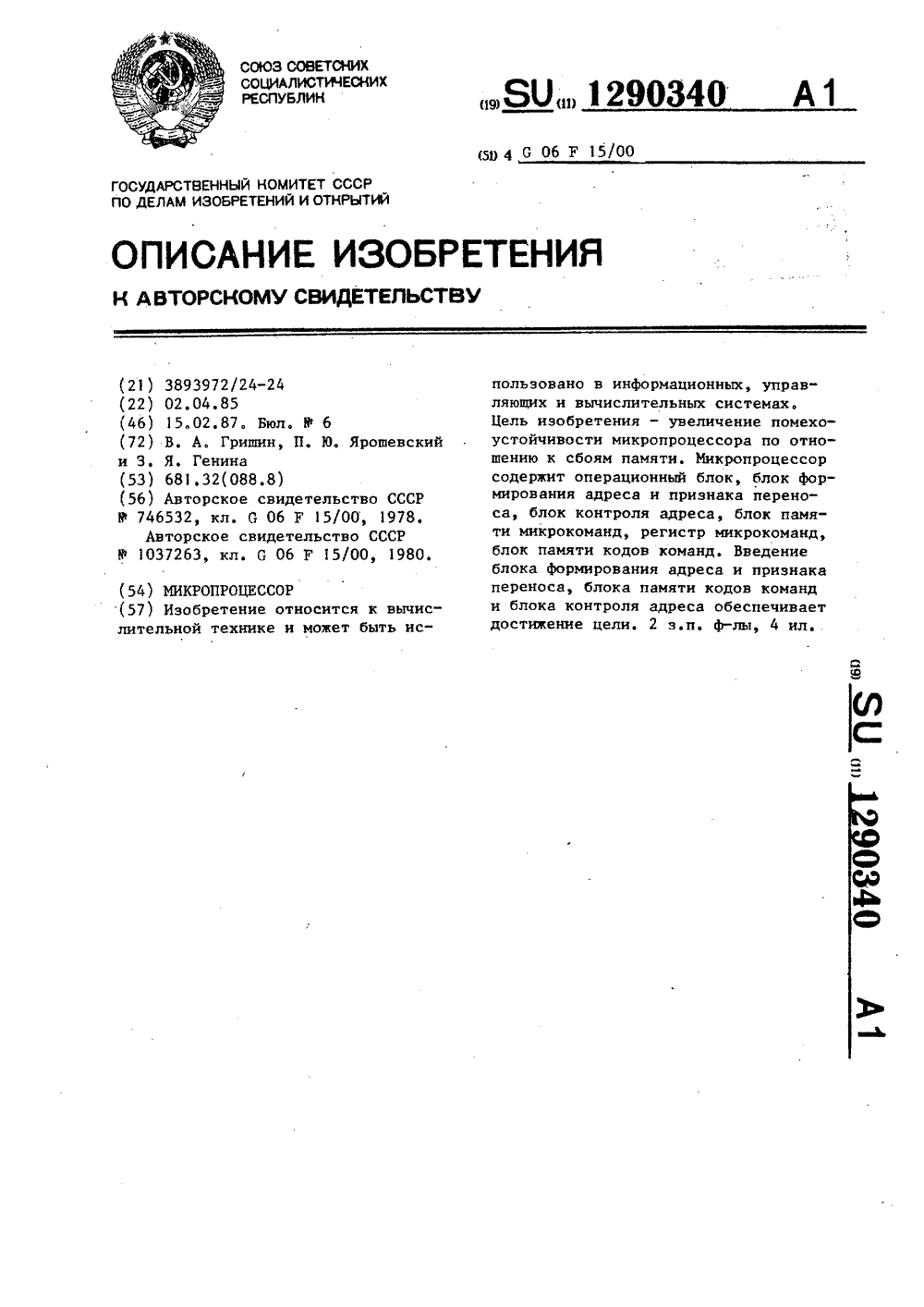

Микропроцессор

Загрузка...

Номер патента: 1290340

Опубликовано: 15.02.1987

Авторы: Генина, Гришин, Ярошевский

МПК: G06F 15/00

Метки: микропроцессор

...заключается в запоминании слова состояния микропроцессора на данный момент времени, идентификации типа ошибки и передачи управления программам операционной системы для анализа сообщения и принятия соответствующего решения. 40Повьппенная устойчивость к сбоям при операциях обмена информацией позволяет использовать микропроцессор в изделиях, где предъявляются жесткие требования к живучести системы. Формула изобретения 406блока микропрограммной памяти, входом управления признака переноса блока формирсвания адреса и признака переноса, входом управления выдачей признака переноса блока Формирования адреса и признака переноса, входом кода операции операционного блока, выходом управления обращением и памяти микропроцессора, вход начальной...

Микропроцессор

Загрузка...

Номер патента: 1330634

Опубликовано: 15.08.1987

Авторы: Литвиненко, Покровский, Шумейко

МПК: G06F 15/00

Метки: микропроцессор

...команды начального пуска и процедуры прерыванияпрограммы.1Накопительный регистр 13, регигистры 14 общего назначения, счетчик15 команд и дополнительный блок 47регистров образуют единый узел регистров (УР), в котором накопительный регистр 13 и его продолжение вблоке 47 регистров обеспечивает выполнение операций и промежуточноехранение операндов, регистры 14 и ихпродолжения в блоке 47 регистровиспользуются как универсальные программно доступные регистры для построения эффективных программ, а счетчик 15 и его продолжение в блоке 47330634 При поступлении команды по магистралям 17 на вход УП 9 на магистрали12 разворачивается соответствующаяей последовательность микрокоманд,обеспечивающая обработку операндов 25 находящихся в регистрах...

Микропроцессор

Загрузка...

Номер патента: 1336023

Опубликовано: 07.09.1987

Авторы: Галкин, Минутин, Попов

МПК: G06F 15/00

Метки: микропроцессор

...остановка микропроцессора) достига ется прекращением подачи синхроимпульсов на соответствующий вход микропроцессора. Частный случай остановки - такт с растянутой длительностью (при работе с медленно действующими внешними устройствами); для реализации которого достаточно задержать поступления очередного синхроимпульса на микропроцессор.При условном переходе из поля условия микрокоманды в регистр 6 (фиг. 2) поступает номерпризнака (1=1п), по состоянию которого происходит условный переход. Код этого поля записывается в регистр 6, дешифрируется узлом 7 и состояние 1-го признака через 1-й элемент И 8 - 1 поступает на элемент ИЛИ 9. Если 1-й признак равен логическому О, то на выходе элемента 9 будет логический О, а на выходе элемента НЕ 10 -...

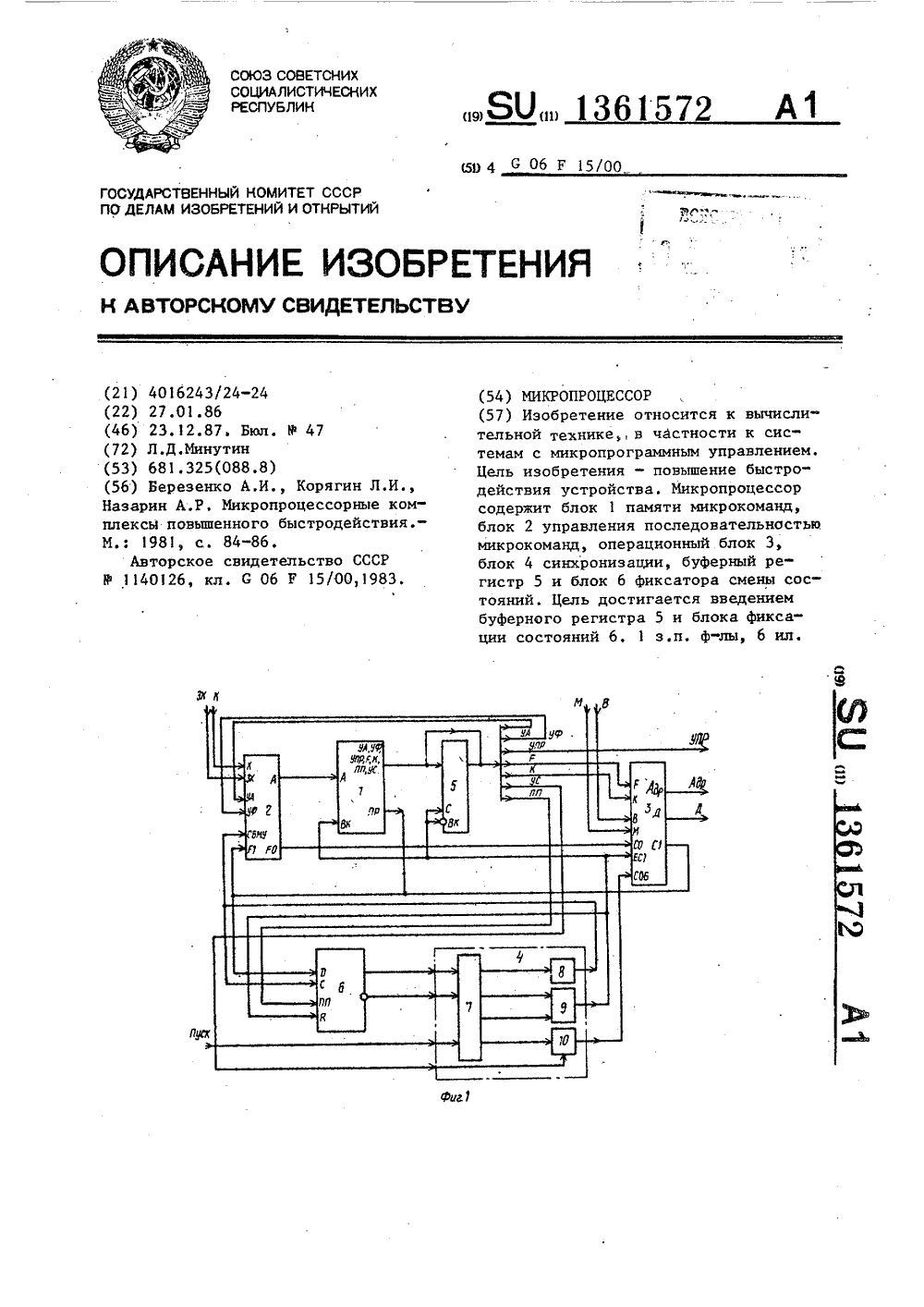

Микропроцессор

Загрузка...

Номер патента: 1361572

Опубликовано: 23.12.1987

Автор: Минутин

МПК: G06F 15/00

Метки: микропроцессор

...но,так как это состояние неокажется равным состоянию сигналапереносафС 1, то сформированный адресявляется недостоверным. К приходувторого синхроимпульсй СБМУ операционный блок 3 выдаст достоверный .сигнал переноса С 1; по второму синхроимпульсу СБМУ будет сформирован ужедостоверный адрес, с появлением которого начинается достоверная выборкаследующей микрокоманды, По сравнениюс рассмотренными тактами эта выборканачинается позже, что вызывает увеличение длительности такта. Сигнал дляблока 4 синхронизации, идентифицирующий режим "длинного" такта, выдаетблок 6 фиксации, который фиксируетразличное состояние своей конвейер-.ной памяти (оно равно состоянию ПР)и состояние сигнала переноса С 1 переключением своего первого выходав лог....

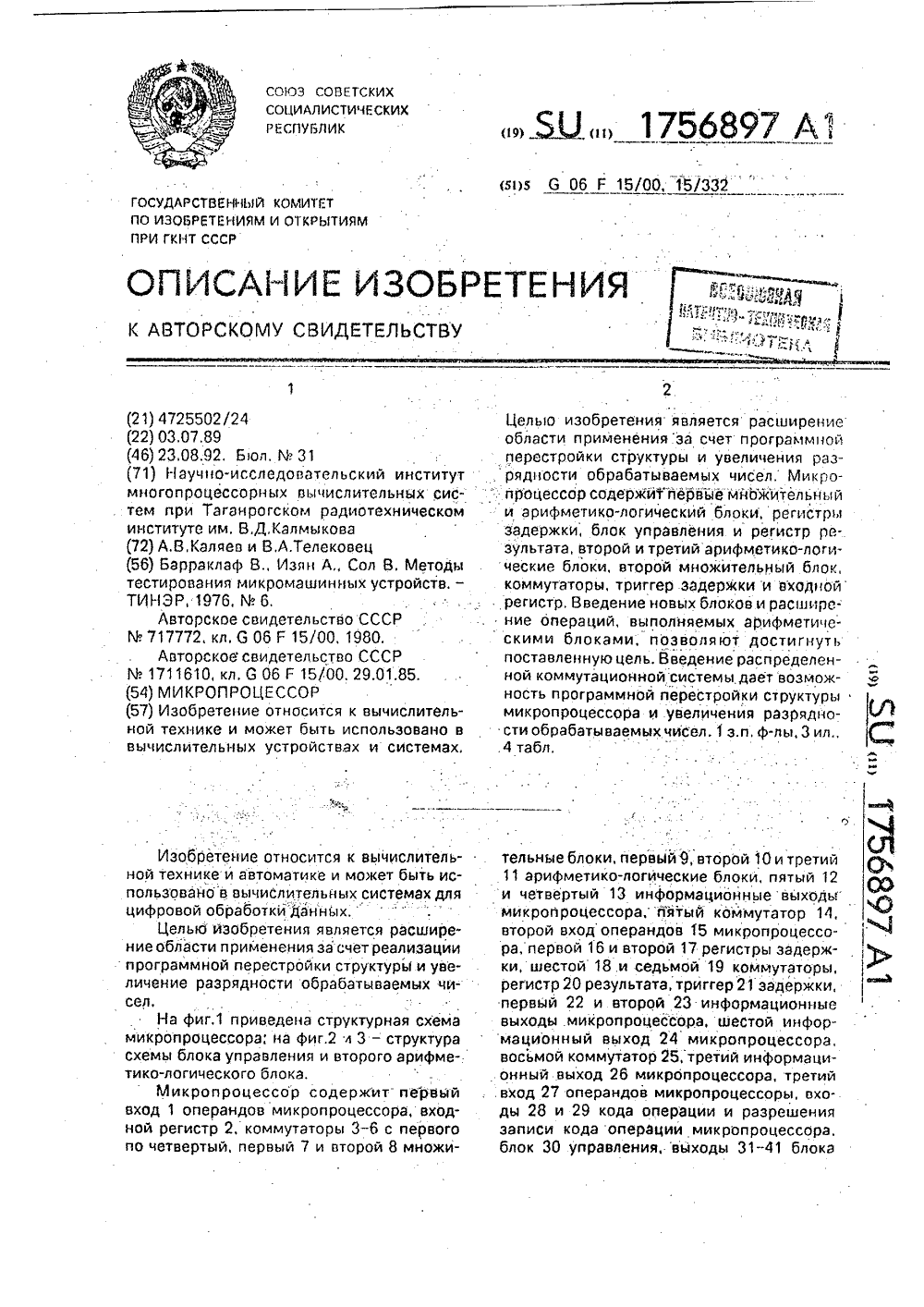

Микропроцессор

Загрузка...

Номер патента: 1756897

Опубликовано: 23.08.1992

Авторы: Каляев, Телековец

МПК: G06F 15/00, G06F 15/332

Метки: микропроцессор

...п 1 В х 1 гп 9/)Таким образом, с помощью четырех микропроцессоров реализуется "бабочка" БПФ: операций "бабочка" БПФ с одинарной разрядностью реализуется на основе двух микропроцессоров," регистры 16 и 17 служат для выравнивания временных задержек в микропроцессоре; общая временная задержка прохождения информации в мйкропроцессоре составляет 18 тактов; коммутаторы выполняются на основе элементов И-ИЛИНЕ (или ИЛИ-И-НЕ) и НЕ.Введение новых блоков и расширение операций, вы пол няемых арифметическими блоками, позволяет повысить функциональные возможности микропроцессора, Введение. распределенной коммутационной системы дает воэможность программной перестройки структуры микропроцессора и увеличения разрядности обрабатываемых чисел.Формула...
