Д-триггер

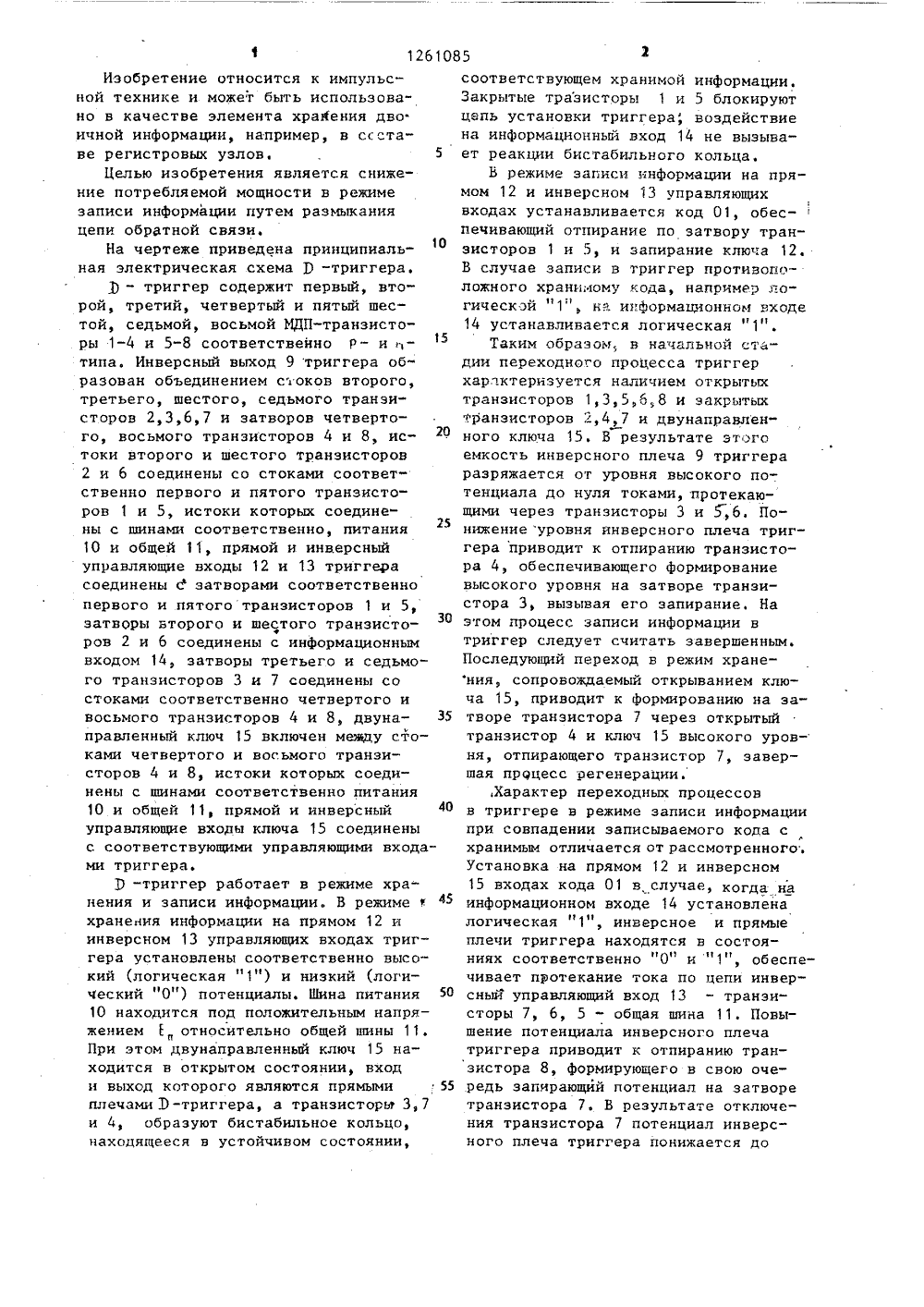

., 3 в вюзи ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(57) Изобретение относится к областиимпульсной техники. Может быть использовано в качестве элемента хранения двоичной информации. Целью изобретения является снижение потребляемой мощности путем размыкания цепиобратной связи. Э -триггер содержитМДП-транзисторы 1-4, 5-8, соответственно Р- и л -типа. Для достижения поставленной цели введен двунаправленный ключ 15 с соответствующими связями. Устройство также содержит шины соответственно питания 10 иобщую 11, прямой и инверсный управляющие вхопы 12, 13, инверсный выход 9,информационный вход 14. Э -триггерработает в режиме хранения и записиинформации. Работа Э -триггера вэтих режимах описана в материалахизобретения. 1 ил.Изобретение относится к импульсной технике и может быть использовано в качестве элемента храФения дво. ичной информации, например, в ссставе регистровых узлов, 5Целью изобретения является снижение потребляемой мощности в режиме записи информации путем размыкания цепи обратной связи.На чертеже приведена принципиальная электрическая схема В -триггера.1) - триггер содержит первый, второй, третий, четвертый и пятый шестой, седьмой, восьмой ИДП-транзисторы 1-4 и 5-8 соответственно р - и15 типа. Инверсный выход 9 триггера образован объединением стоков второго, третьего, шестого, седьмого транзисторов 2,3,6,7 и затворов четвертого, восьмого транзисторов 4 и 8, истоки второго и шестого транзисторов 2 и 6 соединены со стоками соответ" ственно первого и пятого транзисторов 1 и 5, истоки которых соедине" ны с шинами соответственно, литания25 10 и общей 11, прямой и инверсный управляющие входы 12 и 13 триггера соединены сф затворами соответственно первого и пятого транзисторов 1 и 5, затворы второго и шестого транзисторов 2 и 6 соединены с информационным входом 14, затворы третьего и седьмого транзисторов 3 и 7 соединены со стоками соответственно четвертого и восьмого транзисторов 4 и 8, двуна. - З 5 правленный ключ 15 включен меяду стоками четвертого и восьмого транзисторов 4 и 8, истоки которых соединены с шинами соответственно питания 10 и общей 11, прямой и инверсный ф управляющие входы ключа 15 соединены с соответствующими управляющими входами триггера.Э -триггер работает в режиме хранения и записи информации, В режимехранения информации на прямом 12 и инверсном 13 управляющих входах триггера установлены соответственно высокий (логическая "1") и низкий (логический "0") потенциалы. Шина питания 5 О 10 находится под положительным напря - жением 1 относительно общей шины 11. При этом двунаправленный ключ 15 находится в открытом состоянии, вход и выход которого являются прямыми 55 плечами Э-триггера, а транзисторы 3,7 и 4, образуют бистабильное кольцо, находящееся в устойчивом состоянии,соответствующем хранимой информации, Закрытые тразисторы 1 и 5 блокируют цепь установки триггера, воздействие на информационный вход 14 не вызывает реакции бистабильного кольца.В режиме записи информации на прямом 12 и инверсном 13 управляющих входах устанавливается код 01, обеспечивающий отпирание по затвору транзисторов 1 и 5, и запирание ключа 12. В случае записи в триггер противоположного хранимому кода, например логической "1, на информационном входе 14 устанавливается логическая "1".Таким образом в начальной ста - дии переходного процесса триггер хар;1 ктериэуется наличием открытых транзисторов 1,3,5,6,8 и закрытых транзисторов 2,4,7 и двунаправленного ключа 15. В результате этого емкость инверсного плеча 9 триггера разряжается от уровня высокого потенциала до нуля токами, протекающими через транзисторы 3 и 5,6. Понижение уровня инверсного плеча триггера приводит к отпиранию транзистора 4, обеспечивающего формирование высокого уровня на затворе транзистора 3, вызывая его эапирание. На этом процесс записи информации в триггер следует считать завершенным. Последующий переход в режим хранения, сопровождаемый открыванием ключа 15, приводит к формированию на затворе транзистора 7 через открытый транзистор 4 и ключ 15 высокого уровня, отпирающего транзистор 7, завершая процесс регенерации.,Характер переходных процессов в триггере в режиме записи информации при совпадении записываемого кода с хранимым отличается от рассмотренного. Установка на прямом 12 и инверсном15 входах кода 01 в случае, когда на информационном входе 14 установлена логическая "1", инверсное и прямые плечи триггера находятся в состояниях соответственно "0" и " 1", обеспечивает протекание тока по цепи инверсный управляющий вход 13 - транзисторы 7, б, 5 - общая шина 11, Повышение потенциала инверсного плеча триггера приводит к отпиранию транзистора 8, формирующего в свою очередь запирающий потенциал на затворе транзистора 7. В результате отключения транзистора 7 потенциал инверсного плеча триггера понижается до085 Составитель А. КабановТехред Ч.Ходаиич Редактор Н. Швыдкая Корректор А, Зимокосов Заказ 5243/56 Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 31261 нуля. Процесс последующего перехода в режим хранения информации полностью соответствует рассмотренному. Формула изобретения 5 Э -триггер, содержащий первый, второй, третий, четверый, пятый, шестой седьмой восьмой ИДП-транзиЭ10 сторы соответственно р- и л -типа, первый, второй, пятый, шестой Щ 1 П- транзисторы включены последовательно между инверсным входомЭ-триггера и шинами соответственно питания и общей, третий и седьмой ИДП-транзисто 15 . ры включены между инверсным выходом : Э-триггера и управляющими входами Р-триггера соответственнО прямым и инверсным, затворы третьего и седьмого ИДП-транзисторов соединены состоками соответственно четвертого ивосьмого ИДП-транзистОров, истокикоторых соединены с шинами соответственно питания и общей, а их затворы - с инверсным выходом Э -тригге-ра, затворы первого и пятого МДПтранзисторов соединены с управляющими входами соответственно прямым иинверсным, затворы второго и шестого ИДП-транзисторов - с информационным входомЭ -триггера, о т л ич а ю щ и й с я тем, что, с цельюсниз;ения потребляемой мощности, онсодержит двунаправленный ключ, включенный между стоками четвертого ивосьмого ИДП-транзисторов, управляющие входы ключа соединены с соответствующими входами Р -триггера.
