Д-триггер

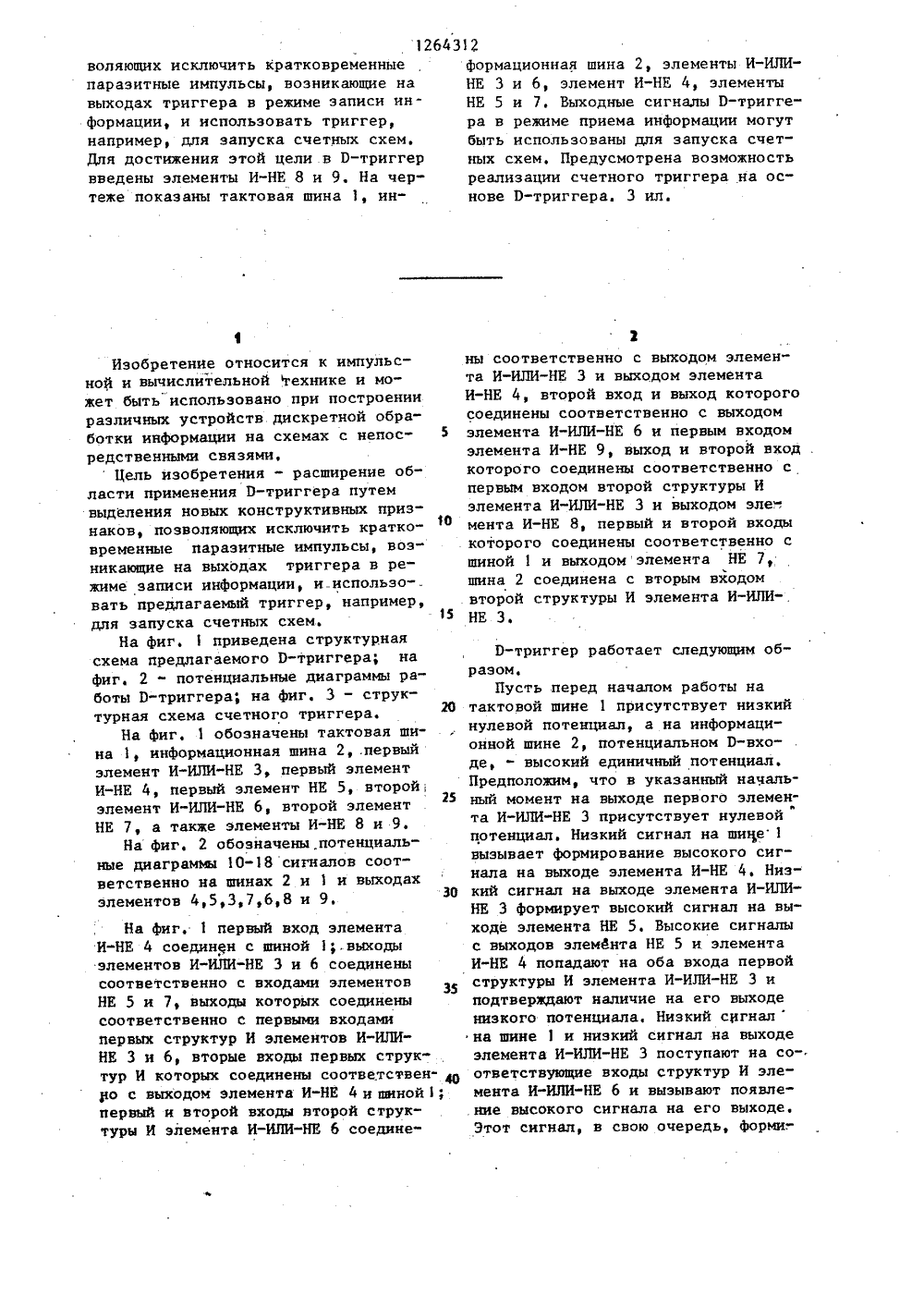

СОЮЗ СОВЕТСНИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИН ОИ К 303 ПИСАНИЕ ИЗОБРЕТЕНИЯ В. ДСухов яшов.8)тельство21/00,чьство3/286,СССР974.СР980. ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ АВТОРСИОИЮ СВИДТЕЛЬС(57) Изобретение относится к импульс ной и вычислительной технике и может быть использовано при построении раз личных устройств дискретной обработки информации на схемах с непосредственными связями. Цель изобретения расширения области применения Р-триг гера - достигается за счет введения новых конструктивных признаков, паз.12643 воляющих исключить кратковременные паразнтные импульсы, возникающие на выходах триггера в режиме записи информации, и использовать триггер, например, для запуска счетных схем.Для достижения этой цели в 0-триггер введены элементы И-НЕ 8 и 9. На чертеже показаны тактовая шина 1, ин 12формационная шина 2, элементы И-ИЛИНЕ 3 и 6, элемент И-НЕ 4, элементыНЕ 5 и 7, Выходные сигналы 0-триггера в режиме приема информации могутбыть использованы для запуска счетных схем. Предусмотрена воэможностьреализации счетного триггера на ос"нове 0-триггера. 3 ил.Изобретение относится к импульсноф и вычислительной Технике и может быть использовано при построенииразличных устройств дискретной обработки информации на схемах с непосредственными связями,Цель изобретения - расширение области применения 0-триггера путемвыделения новых конструктивных признаков, позволяющих исключить кратко"временные паразитные импульсы, возникающие на выходах триггера в режиме записи информации, и использо-.вать предлагаемый триггер, например,для запуска счетных схем.На фиг. 1 приведена структурнаясхема предлагаемого 0-триггера; нафиг. 2 - потенциальные диаграммы работы 0-триггера; на фиг. 3 - структурная схема счетного триггера.На фиг, 1 обозначены тактовая шина 1, информационная шина 2, .первыйэлемент И-ИЛИ-НЕ 3, первый элементИ-НЕ 4, первый элемент НЕ 5, второй,элемент И-ИЛИ-НЕ 6, второй элемент25НЕ 7, а также элементы И-НЕ 8 и 9.На фиг, 2 обозначены,потенциальные диаграммы 10-18 сигналов соответственно на шинах 2 и 1 и выходахэлементов 4,5,3,7,6,8 и 9,30На фиг, 1 первый вход элемента И-НЕ 4 соединен с шиной 1;,выходы элементов И-ИЛИ-НЕ 3 и 6 соединены соответственно с входами элементов НЕ 5 и 7, выходы которых соединены соответственно с первыми входами первых структур И элементов И-ИЛИНЕ 3 и 6, вторые входы первых структур И которых соединены соответствен но с выходом элемента И-НЕ 4 и шиной 1; первый и второй входы второй структуры И элемента И-ИЛИ-НЕ 6 соедине" ны соответственно с выходом элемента И-ИЛИ-НЕ 3 и выходом элементаИ-НЕ 4, второй вход и выход которогосоединены соответственно с выходомэлемента И"ИЛИ-НЕ 6 и первым входомэлемента И"НЕ 9, выход и второй входкоторого соединены соответственно спервым входом второй структуры Иэлемента И-ИЛИ-НЕ 3 и выходом эле-,мента И-НЕ 8, первый и второй входыкоторого соединены соответственно сшиной 1 и выходомэлемента НЕ 7,шина 2 соединена с вторым входомвторой структуры И элемента И-ИЛИНЕ 3. 0-триггер работает следующим образом.Пусть перед началом работы на тактовой шине 1 присутствует низкий нулевой потенциал, а на информационной шине 2, потенциальном 0-входе, - высокий единичный потенциал. Предположим, что в указанный начальный момент на выходе первого элемента И-ИЛИ-НЕ 3 присутствует нулевой потенциал, Низкий сигнал на шине 1 вызывает формирование высокого сигнала на выходе элемента И-НЕ 4. Низкий сигнал на выходе элемента И"ИЛИНЕ 3 формирует высокий сигнал на выходе элемента НЕ 5. Высокие сигналы с выходов элемента НЕ 5 и элемента И"ЙЕ 4 попадают на оба входа первой структуры И элемента И-ИЛИ-НЕ 3 и подтверждают наличие на его выходе низкого потенциала. Низкий сигнална шине 1 и низкий сигнал на выходе элемента И-ИЛИ-НЕ 3 поступают на соответствующие входы структур И эле" мента И-ИЛИ-НЕ 6 и вызывают появле" ние высокого сигнала на его выходе. Этот сигнал, в свою очередь, формы;1264312 рует низкий сигнал на выходе элемента НЕ 7, Низкий сигнал на шипе 1формирует высокий сигнал на выходеэлемента И-НЕ 8, Высокие сигналы навыходах элементов И-НЕ 4 приводят кформированию низкого сигнала на выходе элемента И-НЕ 9. Таким образом,определены все выходные потенциалыэлементов 0-триггера в начальный момент. О сокие потенциалы, вследствие чего на выходе элемента И-ИЛИ-НЕ 6 формируется нулевой сигнал, который устанав. ливает высокий сигнал на выходе элемента НЕ 7, Других изменений потенциалов в момент 1 не происходит,В момент й формирования высокого потенциала на шине 1 на выходе элемента И-НЕ 8 формируется низкий сигнал, который вызывает появление высокого сигнала на выходе элемента ИНЕ 9, Других изменений сигналов в момент С 4 не происходит.В момент й окончания импульса на шине 1 выходной сигнал элемента ИНЕ 8 становится высоким, после чего выходной сигнал элемента И-НЕ 9 стаРассмотрим момент й формирования высокого потенциала на шине 1. Этот сигнал вызывает появление низкого сигнала на выходе элемента И-НЕ 4. Низкий потенциал на выходе элемента И-НЕ 4 подтверждает высокий сигнал на выходе элемента И-ИЛИ-НЕ 6 и вызывает формирование высоких сигналов на выходах элемента И-НЕ 9 и20 элемента И-ИЛИ-НЕ 3, Высокий сигнал на выходе элемента И-ИЛИ-НЕ 3, в свою очередь, формирует низкий сигнал на выходе элемента НЕ 5. После формирования высокого сигнала на выходе элемента И-НЕ 9 на обоих входах одной из структур И элемента И-ИЛИ-НЕ 3 оказываются единичные сигналы, что приводит к формированию низкого сигнала на выходе элемента И-ИЛИ-НЕ 3, который, в свою очередь, формирует30 высокий сигнал на выходе элемента НЕ 5, Других изменений сигналов в моментне происходит. В момент С формирования высокого 35 сигнала на шине 1 на выходе элемента И-НЕ 4 появляется высокий сигнал. Высокий сигнал с выхода элемента ИНЕ 4.подтверждает низкий сигнал на выходе элемента И-ИЛИ-НЕ 3, После 40 формирования высокого сигнала на выходе элемента И-НЕ 4 на обоих входах элемента И-НЕ 9 оказываются высокие сигналы, что приводит к формирова- . нию низкого сигнала на выходе этого 45 элемента. Однако данный сигнал не иэ" меняет сигнала на выходе элемента И-ИЛИ-НЕ 3, так как ранее на обоих входах одной из его структур И образованы высокие сигналы (с выхода 50 элемента НЕ 5 и элемента И-НЕ 4).Таким образом, других изменений сигналов в моментне происходит и потенциалы на выходах элементов Р- триггера в момент С полностью совпадают с потенциалами в начальный момент, т.е, при дальнейшей подаче сигналов на шину 1 тактовых импульсов повторяется работа П-триггера в моменты 1,Предположим, что в момент з изменяется сигнал на П-входе (с единичного на нулевой). Изменение этого потенциала не вызывает изменений выход-.ных потенциалов элементов Р-триггера,так как потенциальная шина 2 П-входаподключена к элементу И-ИЛИ-НЕ 3, выходной потенциал которой определяет-:ся наличием двух единичных сигналовс выходов элемента НЕ 5 и элементаИ-НЕ 4.В.,момент с, формирования высокогосигнала на шине 1 тактовых импульсовпоявляется нулевой уровень напряжения на выходе элемента И-НЕ 4Нулевой сигнал на выходе элемента И-НЕ 4формирует единичные сигналы на выходах элемента И-НЕ 9 и элемента И-ИЛИНЕ 3. Кроме того, нулевой выходнойсигнал элемента И-НЕ 4 подтверждаетвысокий сигнал на выходе элемента И-ИЛИ-НЕ 6. В результате формированиеединичного сигнала на выходе первогоэлемента И-ИЛИ-НЕ 3 не меняет состояния элемента И-ИЛИ-НЕ 6 и только вызывает появление низкого потенциала на выходе элемента НЕ 5. Других из" менений входных сигналов элементов О-триггера не происходит вплоть до момента С окончания импульса на шине 1.В моментустанавливается высокий сигнал на выходе элемента И-НЕ 4. Этот сигнал приводит к формированию низкого сигнала на выходе элемента И-НЕ 9. После формирования единичного сигнала на выходе элемента И-НЕ 4 на обоих входах одной из структур И элемента И-ИЛИ-НЕ 6 оказываются вы 5 12643новится низким, Других изменений сигналов в момент С не происходит. Та"ким образом, в моментсигналы навыходах логических элементов Р-триггера повторяют сигналы в момент Й, . 5При дальнейшей подаче импульсов нашину 1 повторяется работа Р-триггера в моменты 1 и сПусть в момент Та формируется высокий сигнал на шине 2. Этот сигнал 1 Опопадает на один иэ видов той структуры И элемента И-ИЛИ-НЕ 3, второйвход которой подключен к низкому выходному сигналу элемента И-НЕ 9. Таким образом, в моментизменений 15выходных сигналов элементов Р-триггера не происходит.В момент й формирования высокогосигнала на шине 1 появляется низкийсигнал на выходе элемента И-НЕ 8, 20который, в свою очередь, вызываетформирование высокого сигнала на выходе элеМента И-НЕ 9. После этого навыходе элемента И-ИЛИ-НЕ 3 появляется низкий сигнал, формирующий высокий 25сигнал на выходе элементаНЕ 5, Других изменений сигналов в моментне происходит.В момент щ формирования низкогосигнала на шине 1 на выходах элемен- зОта И-НЕ 8 и элемента И-ИЛИ-НЕ 6 появ.ляются высокие сигналы. Высокий сигнал на выходе элемента И-НЕ 8 вызывает появление низкого сигнала на вы.ходе элемента И-НЕ 9. Высокий сигнална выходе элемента И-ИЛИ-НЕ 6 формирует низкий сигнал на выходе элемента НЕ 7. Других изменений сигналовв момент 1 не происходит. Таким об 1 оразом, в момент С, все сигналы на выОходах 0-триггера повторяют сигналы вначальный момент.Предлагаемый Э-триггер обеспечивает запоминание входного сигнала,приложенного к его потенциальному 45Р-входу на шине 2. На выходе элементов 5 и 3 по переднему фронту тактового импульса формируются прямой иинверсный коды сигнала, приложенногок Р-входу. На выходах элементов 6 и 5 О7 формирование прямого и инверсногокодов сигнала, приложенного к Э-вхо, ду 2происходит по заднему фронтутактового импульса.Частным случаем информации, подключенной к Р-входу, является сигналс выхода элемента НЕ 7. В этом случае Этриггер превращается в счетный триггер, Как правило, при подобном подключении в известных Р-триггерах каждый из элементов Р-триггера необходим и в,счетном режиме. Многие эле менты предлагаемого 0-триггера в счетном режиме не нужны и могут быть исключены.Действительно, счетный режим работы 0-триггера отличается от описанного тем, что каждый тактовый импульс вызывает изменение выходных сигналов Р-триггера, Как в режиме запоминающего элемента в Р-триггере может быть перезапись той же информации, которая была записана предыдущим тактовым импульсом, Так, тактовый импульс, начинающийся в момент с, и заканчивающийся в момент Т (фи 1, 2), производит перезапись единичной информации, а тактовый импульс, начинающийся в момент С и заканчивающийся в момент , производит перезапись нулевой информации. Из временных диаграмм на фиг. 2 и описанной работы 0-триггера следует, что временные диаграммы на выходе элемента И-НЕ 9 полностью совпадают с диаграммами сигналов на шине 1. Однако при использовании Р-триггера в режиме запоминающего элемента невозможно просто исключить иэ схемы И-НЕ 8 и 9 и подключить шину 1 непосредственно к соответствующему входу элемента И-ИЛИ-НЕ 3, так как это вызывает ложный переброс в ноль Р-триггера в момент С . Т. епри исключении из состава 0-триггера элементов И-НЕ 8 и 9 и замыкании шины 1 на соответствующий вход элемента И-ИЛИ"НЕ 3 происходят сбои работы Э-триггера в момент перезаписи единичной информации. При счетном запуске Р-триггера (при замыкании обратной связи с выхода НЕ 7 на потенциальную шину 2) режимы перезаписи единичной и нулевой информации исключены, поэтому для Р-триггеров, используемых только в режиме счетного триггера, допустимо исключение элементов И-НЕ 8 и 9 при подключении шины 1 на соответствующий вход элемента И-ИЛИ-НЕ 3,После данного подключения оказывается, что на одну из структур И в элементах И-ИЛИ-НЕ 3 и 6 заведены одинаковые сигнал с шины 1 и выходной сигнал элемента 7, т.е. вместо двух элементов И-ИЛИ-НЕ 3 и 6 можно иск-.Фие 2 7 1264 пользовать один сдвоенный элемент И-ИЛИ-НЕ который имеет два выхода, аналогичные выходам элементов И-ИЛИ-НЕ 3 и 6, общую для обоих элементов 3 и 6 и одну из структур И 1,фиг.3)На фиг. 3 обозначены тактовая шина 19, элементы И-ИЛИ-НЕ 20 и 21 с общей структурой И, элементы НЕ 22 и 23 и элемент И-НЕ 24. 10Шина 19 соединена с первым входом элемента 24 И-НЕ и первым входом общей структуры И элементов И-ИЛИ-НЕ 20 и 21, второй вход общей структуры И которых соединен с выходом элемента НЕ 23, вход которого соединен с выходом элемента И-ИЛИ-НЕ 21 и вторым входом элемента И-НЕ 24, выход которого соединен с первыми входами структур И элементов И-ИЛИ-НЕ 20 и 20 21, вторые входы структур И которых соединены соответственно с выходом элемента НЕ.22 и выходом элемента И-ИЛИ-НЕ 20, выход которого соединен с входом элемента НЕ 22, 25 Формула изобретенияП-триггер, содержащий тактовую и информационную шины, два элемента НЕ, два элемента И-ИЛИ-НЕ и первый эле,мент И-НЕ, первый вход которого соединен с тактовой шиной, выходы перво 3128го и второго элементов И-ИЛИ-НЕ сое"динены соответственно с входами первого и второго элементов НЕ, выходыкоторых соединены соответственно спервыми входами первых структур Ипервого и второго элементов И-ИЛИ-НЕ,вторые входы первых структур И которых соединены соответственно с выходом первого элемента И-НЕ и с тактовой шиной, первый и второй входы вто-.рой структуры И второго элемента ИИЛИ"НЕ соединены соответственно свыходом первого э 1 лемента И-ИЛИ-НЕи с выходом первого элемента И-НЕ,о.т л и ч а ю щ и й с я тем, что,.с целью расширения области применения, в него введены второй и третийэлементы И-НЕ, второй вход и выходпервого элемента И-НЕ соединены соответственно с выходом второго элемента И-ИЛИ-НЕ и с первым входом второго элемента И-НЕ, выход и второйвход которого соединены соответственно с первым входом второй структурыИ первого элемента И"ИЛИ"НЕ и с выходом третьего элемента И-НЕ, первыйи второй входы которого соединенысоответственно с тактовой шиной и свыходом второго элемента НЕ, информационная шина соединена с вторымсвходом второй структуры И первогоэлемента И-ИЛИ-НЕ,1264312 Составитель А. РановТехред П.Олейник Корректор А, Тяско Редактор А, Огар Заказ 5573/56 Тираж 816 ПодписноеВНИИПИ Государственного комитета СССРпо.делам изобретений и открытий113035, Москва, Ж"35, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
