Карбюратор для двигателя внутреннего сгорания

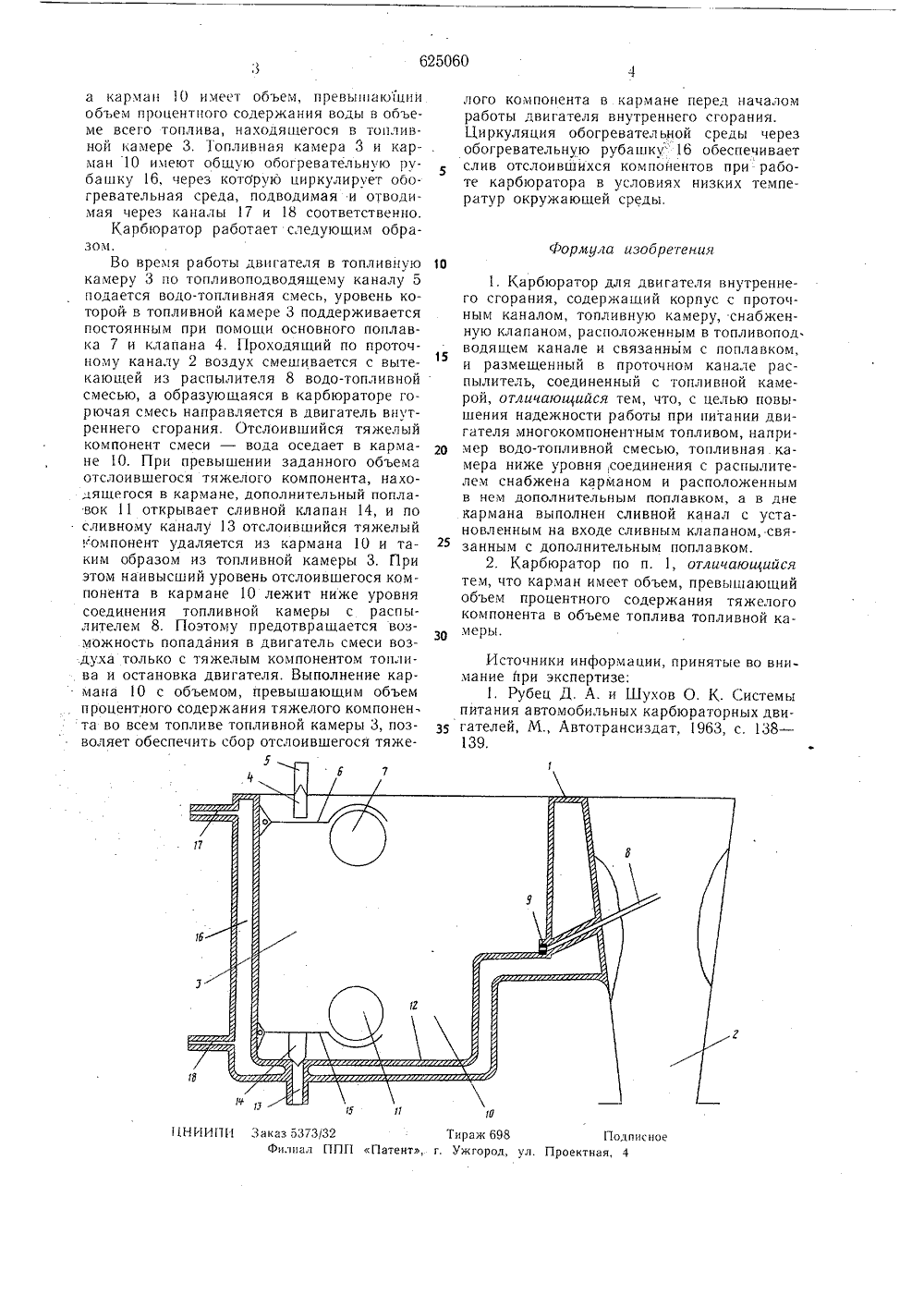

с,ф Союз Советских Социалистических Ресйублик) Заявлено 16,07,76 (21)2375601/25 0 5 Р 02 0 заявкис присоединение Государственный комитетСовета Министров СССРоо делам изобретенийи открытий(72) Авторы изобретения кентский государственный педагогический институт имени Низами(54) КАРБЮРАТОР ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕ СГОРАНИЯИзобретение относится к двигателестроению, в частности к карбюраторам.Известны карбюраторы для двигателя внутреннего сгорания, содержашие корпус с проточным каналом, топливную камеру, снабженную клапаном, расположенным в топливоподводяшем канале и связанным с поплавком, и размещенный в проточном канале распылитель, соединенный с топливной камерой .Однако при применении в двигателе многокомпонентных топлив тяжелые компоненты топлива оседают в топливной камере, что снижает надежную работу карбюратора, а при использовании водо-топливной смеси возможен выход карбюратора из строя, так как при низкой температуре окружающей среды вода, скопившаяся на дне камеры, замерзает,Целью изобретения является повышение надежности работы карбюратора при питании двигателя многокомцонентным топливом, например водо-топливной смесью.Это достигается тем, что топливная камера ниже уровня соединения с распылителем снабжена карманом и расположенным в нем дополнительным поплавком, а в дне кармана выполнен сливной канал с установленным Магаршак, Д. Б. Дубошинский,Бровман, С. А. Ходжаев,И, Страшнов и И. И, Перепьштейн на входе сливным клапаном, связанным с дополнительным поплавком.Кроме того, карман имеет объем, превышающий объем процентного содержания тяжелого компонента в объеме топлива топлив 5 ной камеры.На чертеже показан предлагаемый карбюратор для двигателя внутреннего сгорания, разрез.Карбюратор для двигателя внутреннего осгорания содержит корпус 1 с проточным каналом 2, топливную камеру 3, снабженную клапаном 4, расположенным в топливоподводящем канале 5 и связанным через рычаг 6 с основным поплавком 7, и размешечный в проточном канале распылитель 8, име-юший главный жиклер 9 и соединенныи стопливной камерой 3. Камера 3 ниже уровня соединения с распылителем 8 снабжена карманом 10 и расположенным в нем дополнительным поплавком 11, а в дне 12 кармана выполнен сливной канал 13 с установ 20ленным на входе сливным клапаном 14, связанным через рычаг 15 с дополнительным поплавком 11. В камеру З.подается по топливоподводягцему каналу 5 многокомпонентное топливо, например водо-топливная смесь625060 Формула изобретения 1 О 20 Подписноероектная, 4 Тираж 698 Ужгород, ул. а карман 1 О имеет объем, превышаюшии объем процентного содержания воды в объеме всего топлива, находяшегося в топливной камере 3. 1 опливная камера 3 и карман 10 имеют общую обогревательную рубашку 16, через которую циркулирует ооогревательная среда, подводимая и отводимая через каналы 17 и 18 соответственно.Карбюратор работает следующим образом.Во время работы двигателя в топливную камеру 3 по топливоподводящему каналу 5 подается водо-топливная смесь, уровень ко- тороВ в топливной камере 3 поддерживается постоянным при помощи основного поплавка 7 и клапана 4. Проходящий по проточному каналу 2 воздух смешивается с вытекающей из распылителя 8 водо-топливной смесью, а образующаяся в карбюраторе горючая смесь направляется в двигатель внутреннего сгорания, Отслоившийся тяжелый компонент смеси - вода оседает в кармане 10. При превышении заданного объема отслоившегося тяжелого компонента, находящегося в кармане, дополнительный поплавок 11 открывает сливной клапан 14, и по сливному каналу 13 отслоившийся тяжелый .компонент удаляется из кармана 10 и таким образом из топливной камеры 3. При этом наивысший уровень отслоившегося компонента в кармане 10 лежит ниже уровня соединения топливной камеры с распылителем 8. Поэтому предотвращается возможность попадания в двигатель смеси воздуха только с тяжелым компонентом топлива и остановка двигателя. Выполнение кармана 10 с объемом, превышаюшим объем процентного содержания тяжелого компонента во всем топливе топливной камеры 3, позволяет обеспечить сбор отслоившегося тяже Н ИИП 1 Заказ 5373/32Филиал ППП Патент лого компонента в кармане перед началом работы двигателя внутреннего сгорания. Ци ркуляция обогревател ьной среды через обогревательную рубашку 16 обеспечивает слив отслоившихся компонентов при работе карбюратора в условиях низких температур окружающей среды,1, Карбюратор для двигателя внутреннего сгорания, содержащий корпус с проточным каналом, топливную камеру, снабженную клапаном, расположенным в топливопод 15водящем канале и связанным с поплавком, и размещенный в проточном канале распылитель, соединенный с топливной камерой, отличающийся тем, что, с целью повышения надежности работы при питании двигателя многокомпонентным топливом, например водо-топливной смесью, топливная камера ниже уровня, соединения с распылителем снабжена карманом и расположенным в нем дополнительным поплавком, а в дне кармана выполнен сливной канал с установленным на входе сливным клапаном, связанным с дополнительным поплавком.2. Карбюратор по п. 1, отличающийсятем, что карман имеет объем, превышающий объем процентного содержания тяжелого компонента в объеме топлива топливной каИсточники информации, принятые во внимание йри экспертизе:1, Рубец Д. А. и Шухов О. К. Системыпитания автомобильных карбюраторных дви гателей, М., Автотрансиздат, 1963, с. 138 -139,
