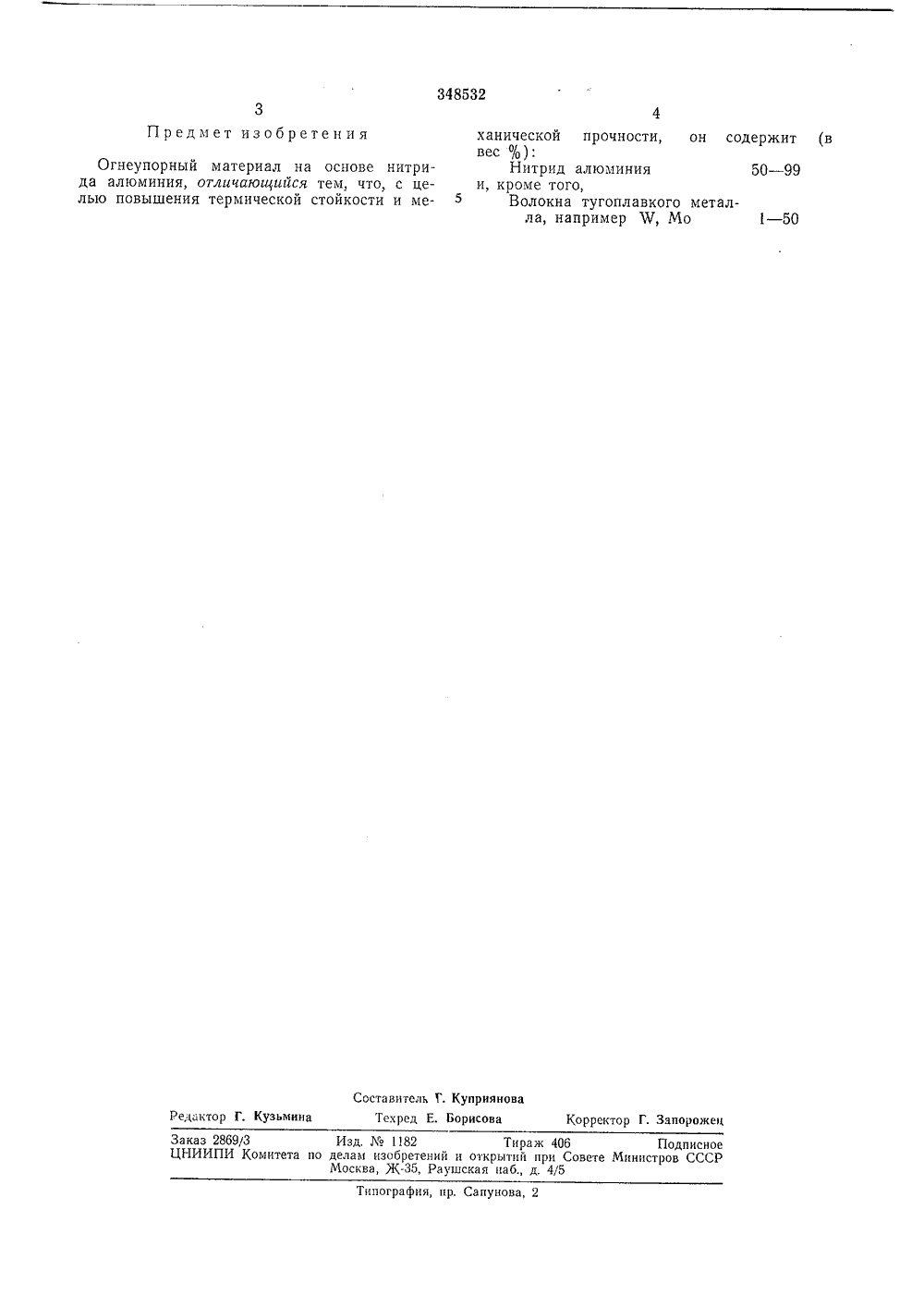

348532

Номер патента: 1491615

Опубликовано: 07.07.1989

Авторы: Жигунов, Касимцев, Котенев, Мокров, Спеваков

МПК: B22F 9/16, C22C 1/04, C22C 29/16, C23C 4/10

Метки: алюминия, нитрида, основе, покрытий, порошкового, сплава

...1150 С в течение 15 4,5 ч. После окончания выделения водорода в контейнер подают технически чистый аргон. Гомогенизирующую выдержку при 1150 С проводят в течеНие 16,5 ч в атмосФере аргона при из быточном давлении 50-300 гПа, Продукты охлаждают в контейнере до комнатной температуры, выгружают, дробят в молотковой дробилке до кусков 50- 100 мм и обрабатывают водой при 25 50-90 С. При этом окись кальция и остаточный кальций, реагируя с водой, переходят в гидроокись кальция, В дальнейшем гидроокись кальция отделяют от порошка тройного металлида 30 1.-А 1-И обработкой в растворе соляной кислоты при рН раствора 4-5 в аппаратах выщелачивания Затем порошок металлида промывают водой на центрифугеВлажный порошок сушат в вакуум-сушильном шкафу при...

Номер патента: 1675201

Опубликовано: 07.09.1991

Авторы: Грабис, Кузенкова, Миллер, Стафецкий, Убеле, Фесенко, Циелен

МПК: C01B 21/06

Метки: алюминия, многокомпонентных, нитрида, основе, порошков, редкоземельных, соединений, тонкодисперсных, элементов

...с дополнительно введенными элементами, что предотвращает образование кислородсодержащих соединений алюминия,Далее, по мере снижения температуры потока, в присутствии аммиака образуется чистый нитрид алюминия, который не содержит примеси кислородсодержащих соединений алюминия. Среднемассовая температура потока 5400 - 5800 К, при которой вводятся в поток бескислородные соединения, сродство которых к кислороду выше, чем у алюминия, установлены при изучении зависимости фазового и химических составов целевого продукта от температуры потока в зоне ввода (табл,1),Подача бескислородных соединений - газообразных углеводородов в зону потока, имеющего среднемассовую температуру выше 5800 К, приводит к появлению в продуктах взаимодействия карбида...

Номер патента: 2001054

Опубликовано: 15.10.1993

Авторы: Костиков, Кузнецов, Куроленкин

МПК: C08J 5/06, D01F 11/10

Метки: волокон, композиционного, основе, полимерного, углеродных

...Облучение проводят на линейном ускорителе ЭЛУэлектронами с энвргией 4 + 0,5 МэВ при токе до 1000 мкА разными дозами в окислительной среде(нв воздухе - по прототипу) и в защитных средах - газовой (аргоне) и жидкой (в связующем).В качестве связующих используют фвнолформальдегидную смолурезольного типа с 50 мас.добавкой высокотемпературного пека (фенольно-пековое связующее), а также эпоксидную смолу ЭДс отвердителем горячего отверждения МФДА-метафенилендиамин в соотношении 100:14. Условия облучения (интервалы доз и среда). а также тип используемого связующего и момент смачивания им волокон при образовании композиций для прототипа и по предлагаемому техническому решению приведены в таблице,Образцы углепластиков изготовляют...

Номер патента: 217298

Опубликовано: 01.01.1968

Авторы: Иностранцы, Морис, Пешинэ, Франци

МПК: C01B 21/072

Метки: алюминия, нитрида

...при высокой температуре, постепенно повышающейся от минимальной, не превышающей 1000 С, до максимальной - 1600 - 1750-С. Количество углерода в 1,2 - 1,5 раза превышает стехиометрическое, Согласно предложенному способу примеси кремния, железа, титана, находящиеся в виде окислов, переводят в сульфиды, а кислород удаляется в виде двуокиси серы.При вычислении минимального количества углерода сера не может заменить углерод ни при восстановлении окиси кремния, ни при азотировании окиси алюминия. Еслиприменять количество серы, менее минимального, то удаление металлических примесей будет неполным, Предпочтительное количество ержать содержание азих из зоны реакции гаравным количеству, сермодинамическому равире реакции, регулируютование...

Номер патента: 95722

Опубликовано: 25.10.1975

Автор: Веригин

МПК: C22C 1/02

Метки: алюминия, деформируемых, литейных, магнием, магния, основе, сплавов, цинка

...основе, содержащих не менее 80 - 91% Хп. Использование большого количества магния обеспечивает более высокую степень извлечения и очистки алюминия, благодаря понижению растворимости интерметаллических соединений вредных примесей в системе А 1 - Мд с повышенным содержанием магния, При применении магния с цинком достигается еще более глубокая степень очистки от примесей, вследствие большего снижения их растворимости в сплаве А 1 - Мд - Уп.95722 При указанном выше содержании в сплавах А 1 - Мд и А 1 - Мд -- Хп магния,и, цинкафстепень извлечения алюминия повышается до 95%, а содержание в. жидкой фазе примесей снижается до Ге - около 0,001% и Я - около 0,01%Силицид маг 4114 я остающийся в экстракционном остатке, имеет весьма низкое содержание...
