207067

Номер патента: 1285440

Опубликовано: 23.01.1987

Автор: Лиходед

МПК: G05D 11/00

Метки: дозатор, шнековый

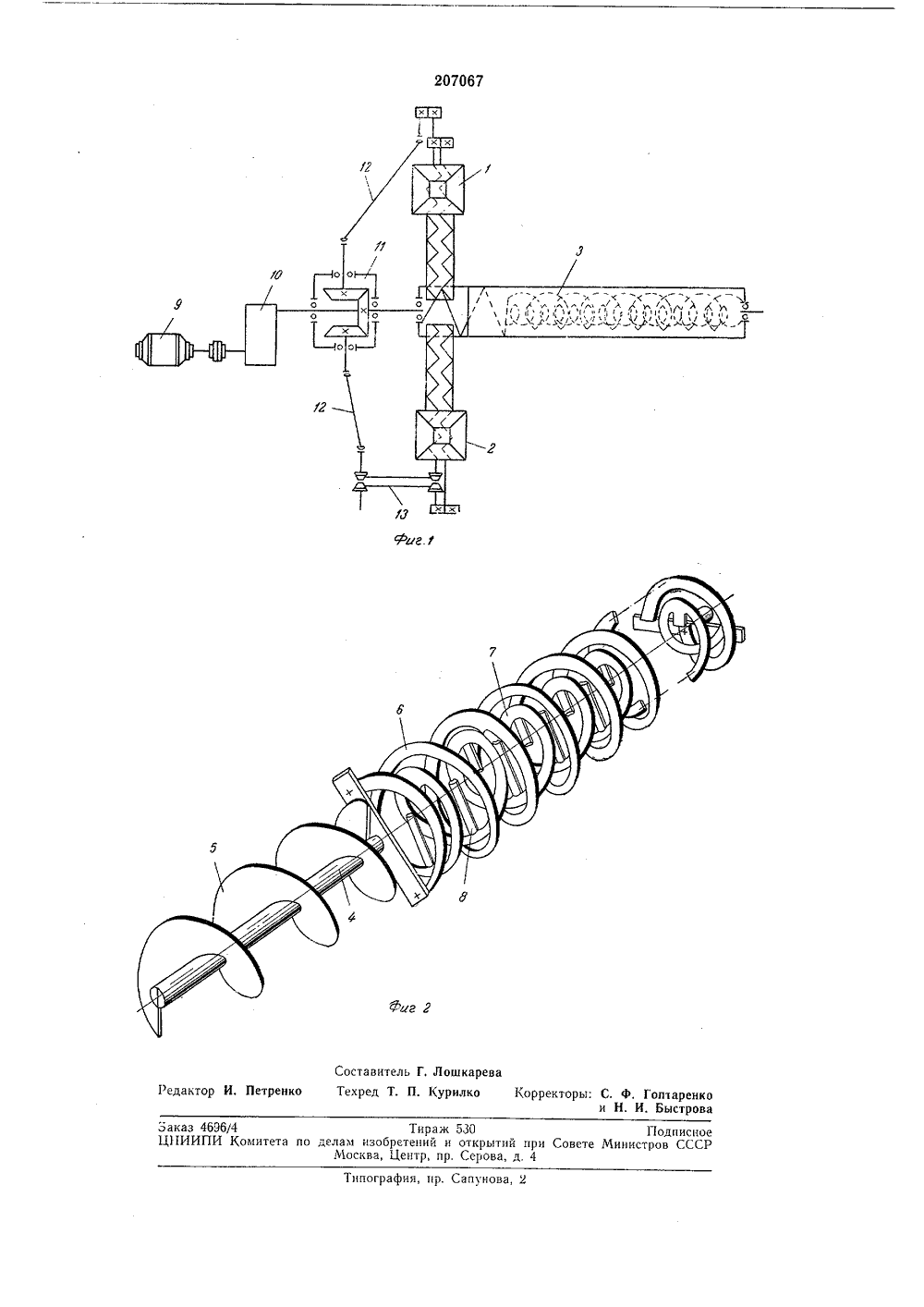

...стрелки,при помощи румом 25 и подвижной стакан 26 с регу- кояток-фиксаторов 22,лировочным винтом 27. 30 Максимальное значение дозы матеУстройство работает следующим об- риала Б определяется совмещением выразом. пускных отверстий поворотного дискаМатериалы А и Б, подлежащие до с отверстиями 23 на торцовой позированию, распределяют по бункерам верхности 4 корпуса. При этом давлев следующем порядке: материал А - в 35 ние в зоне 10 разгрузки максимальноебункер 1, а материал Б - в бункер 2, и постоянное.и включают .привод (не показан). Для уменьшения производительностиВращающий момент ат привода через отпускают рукоятки-фиксаторы 22 ишкив 17, вал 18 передается на круго- перемещают поворотный диск 21 по чавую вставку 19, к которой жестко кре...

Номер патента: 19397

Опубликовано: 28.02.1931

Автор: Гаккель

МПК: F01B 3/04, F02B 75/00, F16H 21/16

Метки: внутреннего, горения, двигатель, движущимися, поршнями, противоположно

...на 15 лет от 2:. го му 20 нояб 73). которых укпри посредс (рессор) 4 цапфы 5 и 5 раме двигателя нящих проклад плены нае пружи 41" атента Пред Двигатель в тивоположно дв с передачей дв балансиров, ха цапфы 5 и 5 раме двигателя щих прокладокм нутреннего горе ижущимися и ижения к валу рактеризующий балансиров ук при посредств (рессор) 4, 4,нии с прооршнями и при помощи ся тем, что реплены на е пружиняИзобретение касается двигателя внутреннего горения с противоположно движущимися поршнями и с передачей движения к валу при помощи балансиров. В предлагаемом двигателе, с целью ограничения максимального сжатия в пространстве между пофпнями, цапфы балансиров укреплены на раме двигателя-при посредстве пружинящих прокладок.В изображенном...

Номер патента: 26151

Опубликовано: 30.04.1932

Автор: Скуляри

МПК: F01L 7/04, F02B 25/08, F02B 75/24

Метки: авиационный, внутреннего, горения, двигатель, движущимися, поршнями, противоположно

...выхлопные окна 2 каждой пары сопряженных цилиндров изолируются от следующей пары выхлопной камеры 8 (фиг, 7), Эта камера, в свою очередь, разделяется стенкой 39, в толще которой располагают.я два вращающихся золотника 23, так что выхлопные газы из каждого цилиндра могут попасть в непосредственно над золотниками 23 помещенные выхлопные патрубки 6 лишь с одной стороны клапанов, вследствие чего с атмосферой одновременно сообщается только один цилиндр во время выхлопа (фиг. 3, 4, 7), в то время как второй цилиндр изолирован от патрубков 6 стенкой золотника 23 и его выхлопные окна сообщаются лишь своей выхлопной камерой 18. Когда выхлоп и продувка закончились, золотники 23 поворачиваются на 180 и производят отсечку выхлопа, переключив...

Номер патента: 43241

Опубликовано: 31.05.1935

Автор: Котляренко

МПК: F01B 7/12, F02B 25/02

Метки: внутреннего, горения, двигатель, движущимися, двухтактный, поршнями, продувкой, противоположно, прямоточной

...изображает в левой половине вид двигателя сзади с разрезом по СО, а в правой половине - с разрезом по ЯВ на фиг. 2; фиг. 2 - поперечный разрез по ЕРК 1, на фиг. 1.В двух параллельно расположенных цилиндрах 1 движутся в противоположную сторону по два поршня 2, 2 в каждом цилиндре, Так как двигатель двухтантный, то впуск свежего воздуха в цилиндры осуществляется через окна 72, открываемые и закрываемые левыми поршнями 2. Выпуск же отработанных газов осуществляется через окна 73, открываемые и закрываемые правыми поршнями 2, В случае двигателя четырехтактного, вместо окон 12 и 13 ставятся соответствующие клапаны в середине цилиндров. Два левые поршня 2 соседних цилиндров связаны через посредство шатунов 3 с двумя плечами коромысла 5,...

Номер патента: 138115

Опубликовано: 01.01.1961

Автор: Толшин

МПК: F01B 7/14, F02B 75/04, F02D 15/04

Метки: внутреннего, двигателей, движущимися, изменения, поршнями, противоположно, сгорания, сжатия, степени, ходу

...согласно изобретению, лишено указанного недостатка. Сущность изобретения заключается в том, что в устройстве применен дифференциальный механизм, который включен в кинематическую цепь синхронизирующей передачи.На чертеже изображена схема дифференциального механизма для двухрядного двигателя.Верхние коленчатые валы 1, также как и нижние 2, соединены меж. ду собой цилиндрическими шестернями 3, которые выполняют роль син. хронизируощей передачи валов. Вращение от верхних нижним валам передается с помощью дифференциального механизма, включенного в кинематическую цепь передачи. Механизм состоит из конических ше. стереп 4, вертикальных валов 5, подшипников б, конических пгестерен 7 и сателлитных шестерен о,тен редмет изо Устройство д реннего...
