B02C — Дробление или измельчение различных материалов; помол зерна

Страница 38

Устройство для распора резьбы регулирующего и опорного колец конусных дробилок среднего, и мелкого дробления

Загрузка...

Номер патента: 298377

Опубликовано: 01.01.1971

Авторы: Колесник, Пихаленко

МПК: B02C 2/04

Метки: дробилок, среднего, регулирующего, конусных, резьбы, дробления, распора, колец, опорного, мелкого

...которое в нижней части имеет круговой паз и клинья 5, выполненные так же, как и на опорном кольце 1. Однако здесь круговые клинья 5 имеют уклон,по часовой стрелке. Меньшая высота клиньев опорного и дополнительного колец несколько больше глубины их круговых пазов.На дополнительном кольце устанавливается кожух б, в отверстия крышки которото про.пущены колонки 7 с гайками 8, Колонии гайками расперты в гнездах кольца 3, При повороте кожуха б колонки 7 передают вращение5 кольцу 3, обеспечивая регулировку щели. Фиксация кольца 4 осуществляется стопорнымустройством 9, аналогичным стопорномуустройству опорного кольца 1.Устройство распора резьбы работает слеО дующим образом.При необходимости регулировки щелимежду бронями конуса и кольца 3...

Тлумл., -, . -. -ц; rj j; лп b. ii (iiu-л. • пллбив1ио: йка

Загрузка...

Номер патента: 298378

Опубликовано: 01.01.1971

Авторы: Самойленко, Фазекаш

МПК: B02C 17/22

Метки: йка, тлумл, iiu-л, пллбив1ио

...синусоиде с шагом и амплитудой, относящимися как 2:1, причем шаг равен 2 - 3 диаметрам максимального ша. ра.На чертеже показана форма поперечного сечения футеровочцой плиты.Выступы и впад 1 гцы футеровочцых плит выполнены по синусоиде, шаг которой по величине равен шести радиусам шара максимального размера, а глубина впадины (высота выступа), в два раза меньше шага, т. е.равна по величице трем радиусам шара максимального размера, чго соответствует углу наклона стсцок впадины друг к другу равцыс60. Таким образом, во впадине одновременноразмещается три шара максимальных разме.ров, причем два верхццх шара несколько вы.ступают цад поверхцостью выступов и защи.щают последние от износа. Вместе с тем, ша.ры находящиеся во впадине, при вращении...

Щековая вибрационная дробилка

Загрузка...

Номер патента: 299245

Опубликовано: 01.01.1971

Авторы: Дорожных, Хечанов, Центральный

МПК: B02C 1/02

Метки: дробилка, вибрационная, щековая

...втулки 15 и траверсы 1 б.Распорные втулки 15 фиксируют наименьшее расстояние между траверсами и щеками; они служат также для крепления боковой брони дробилки. Каждая из траверс 1 б одним концом подвижно насажена на верхнюю поперечину опорной рамы, а другим - на нижнюю.Каждая из подвижных щек снабжена вибратором, содержащим синхронизирующие шестерни П, дебалансные валы 18 и дебалансь, 19 (привод вибратора не показан).Браспор между смежными соосными траверсами 16 установлены силовые гидроцилиндры, каждый из которых состоит из корпуса 20 и поршня 21. Для компенсации угловых погрешностей и смещений контакт штока и пять гидроцилиндра с траверсами выполнен по сферическим поверхностям 22, Подача жидкости под давлением (система питания...

Конусная гйрационная дробилка

Загрузка...

Номер патента: 299247

Опубликовано: 01.01.1971

Автор: Левишлсо

МПК: B02C 2/04

Метки: дробилка, гйрационная, конусная

...9 на патрубке 2 с опорой на эксцентрик обеспечивается регулирование зазора в зубчатом зацеплении путем применения прокладок под опорой 7, а также обеспечивается извлечение эксцентрика из дробилки при отсоединении торцовой крышки 8. Ограничением при подъеме зубчатого колеса 9 распорным усилием в зубчатом зацеплении, как и в первом случае, является корпус сферическогощего конуса 4,В том случае, когда нет необходимости извлекать эксцентрик из дробилки с отсоединением торцовой крышки 8, зубчатое колесо 9 соединяется с эксцентриком двумя закладными планками 18, прикрепленными болтами к ступице зубчатого колеса. При этом вес эксцентрика значительно уменьшает действие распорного усилия в зубчатом зацеплении на подъем зубчатого колеса.В конусных...

Устройство для активации песка

Загрузка...

Номер патента: 299248

Опубликовано: 01.01.1971

Авторы: Мишунина, Туманов, Государственный, Колышев, Гераскина, Артемьев, Левицкий

МПК: B02C 13/02

Метки: активации, песка

...лотка 8, предназначенного для выдачи готового продукта, передача к ротору осуще твляется через приводной вал 9,Устройство для активации песка работает следующим образом Песок загружается в бункер 2 и под собственным весом просыпатся вниз. Дном бункера являются усеченные конусы с основаниями, направленными вверх. Конусы разделяют поток песка на два направления - наружное и внутреннее. В вершинах конусов имеются кольцевые прорези, через которые песок поступает в дозатор 10. Дозатор пропускает необходимое, наперед заданное, количество песка по наружному и внутреннему кольцевым отверстиям в раоочую камеру мельницы, где песок попадает на быстро вращающийся ротор 4 и радиальными лопастями 11 отбрасывается в стороны. Для предохранения...

Установка для дробления и измельчения влажных материалов малой твердости

Загрузка...

Номер патента: 299249

Опубликовано: 01.01.1971

Авторы: Феофанов, Пшеничников, Барышников

МПК: B02C 13/10

Метки: дробления, влажных, твердости, измельчения, малой

...10,елю,нутри коки с мо- олненный кена заена дро- вращаюоби мого 3 На чертеже изображена предлагатановка.Ъ становка состоит из корпуса 1, второго расположены ротор 2 дробиллотками 8 и ротор 4 мельницы, выпв виде беличьего колеса.Б верхней части корпуса распологрузочная воронка 5, Установка снабжбящей плитой б в виде бесконечногощегося полотна. Для удаления д продукта имеются разгрузочные окна 7. Между роторами дробилки и мельницы находится колосниковая решетка 8 для регулирования степени дробления за счет измельчения размеров отверстий и для возможности удаления недробимого продукта.Б боковой стенке корпуса расположены разгрузочные окна 7, закрытые классифицирующей решеткой 9, а для приема шлама из разгрузочных окон 7 служит пламосборпик...

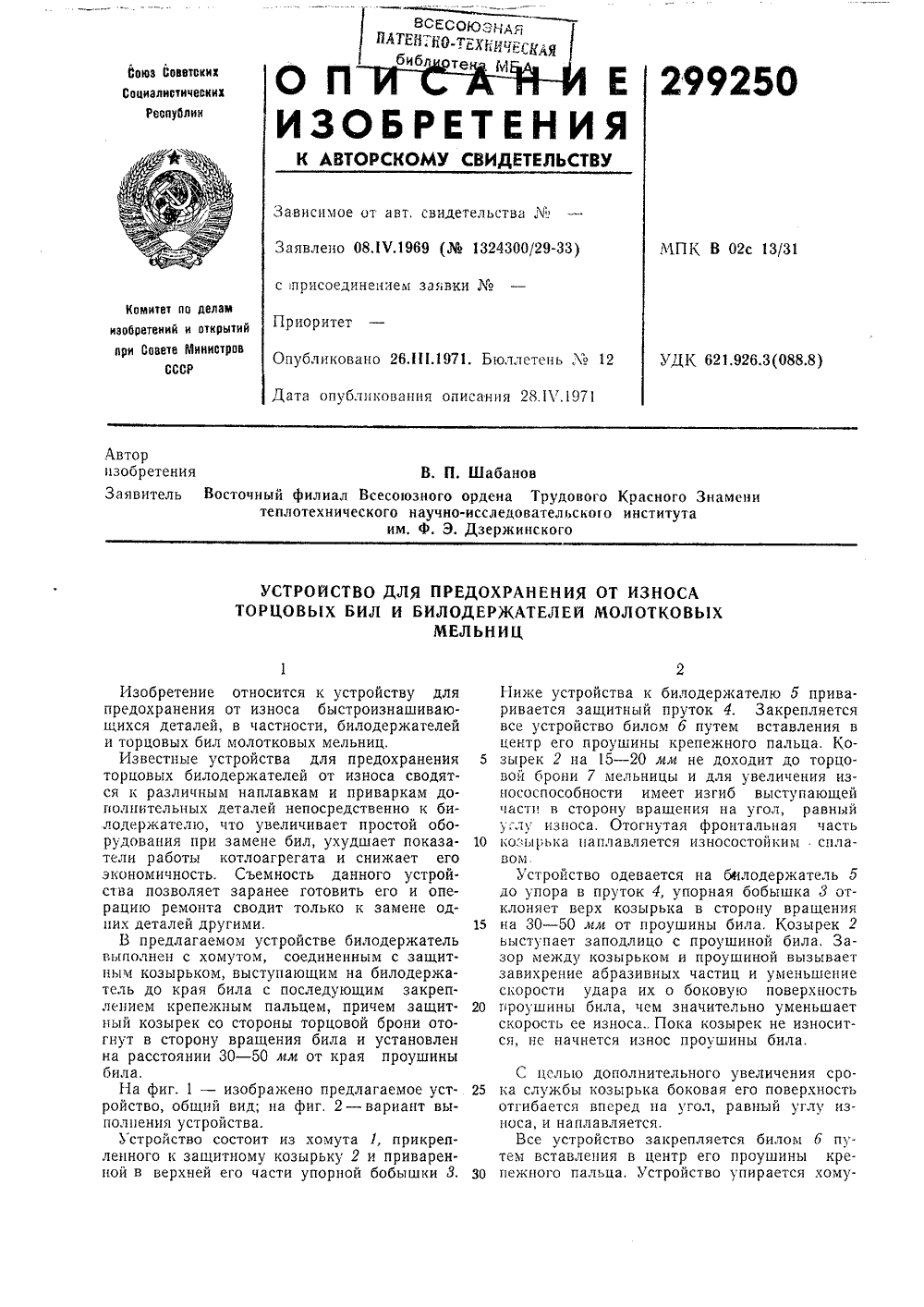

Устройство для предохранения от износа торцовых бил и билодержателей молотковыхмельниц

Загрузка...

Номер патента: 299250

Опубликовано: 01.01.1971

Автор: Шабанов

МПК: B02C 13/31

Метки: молотковыхмельниц, износа, предохранения, торцовых, билодержателей, «биьл

...к замене одних деталей другими,Б предлагаемом устройстве билодержатель выполнен с хомутом, соединенным с защитным козырьком, выступающим на билодержатель до края била с последующим закреплением крепежным пальцем, причем защитный козырек со стороны торцовой брони отогнут в сторону вращения била и установлен на расстоянии 30 - 50 мм от края проушины била. Ниже устройства к билодержателю б приваривается защитный пруток 4. Закрепляется все устройство билом б путем вставления в центр его проушины крепежного пальца. Ко зырек 2 на 15 - 20 мм не доходит до торцовой брони 7 мельницы и для увеличения износоспособности имеет изгиб выступающей части в сторону вращения на угол, равный у;лу износа, Отогнутая фронтальная часть 10 козырька наплавляется...

Противоизносная резиновая футеровка

Загрузка...

Номер патента: 299251

Опубликовано: 01.01.1971

Автор: Кургузов

МПК: B02C 17/22

Метки: резиновая, футеровка, противоизносная

...разрез и узел А; на фиг. 2 - разрез по Б - Б на фиг. 1; на фиг. 3 - крепление кольца к барабану; на фиг, 4 - узел В на фиг. 2,футеровка выполнена из стойкой к истиранию резины 1 или другого материала, армированного металлическими прутками 2, которые на определенных участках имеют крепежные элементы, например, петли 3, выступающие из резины 1 и проходящие через стенку барабана 4 наружу, Петли 3 жестко закреплены на внешней стороне барабана 4 с помощью клиньев 5. Для придания большей прочности футеровке и увеличения площади сцепления армирующих прутков 2 с резиной 1 прутки 2 снабжены поперечными более тонкими прутками 6, присоединенными к ним известным способом, например, сваркой. Торцы соседних колец 7 футеровки соединены встык, 5 При...

Броневая плита

Загрузка...

Номер патента: 299252

Опубликовано: 01.01.1971

Авторы: Горбач, Соха, Херсонец, Быков, Зверховский, Руд, Пинчук, Дербас

МПК: B02C 17/22

Метки: плита, броневая

...траекториям без смещения между двумя смежными слоями.Цель предлагаемого изобретения - повышение производительности мельницы. Достигается это тем, что рабочая поверхность смежных участков плит выполнена с уклоном в противоположные стороны относительно оси плиты.На фиг. 1 изображена предлагаемая броневая плита; на фиг. 2 - барабан мельницы с уложенной плитой, разрез.Участки плиты А и Б имеют профили с наклоном во взаимно противоположные стороны относительно поперечной оси плиты. Такие броневые плиты по длине мельницы образуют несколько кольцевых поясов А и Б с чередующимся наклоном рабочей поверхности по длине барабана. Характер и траектория движения дробящих тел на двух рядом 5 расположенных поясах неодинаковы из-заразных коэффициентов...

Броневая футеровка

Загрузка...

Номер патента: 299253

Опубликовано: 01.01.1971

Авторы: Егай, Кузнецов, Всесоюзный, Полферов

МПК: B02C 17/22

Метки: футеровка, броневая

...профиля и низким, например,гладкого профиля, Участки с высоким коэффициентом сцепления равномерно сдвинуты отсечения к сечению по длине барабана. 20На фиг. 1 изображено сечение барабанамельницы; на фиг. 2 - схема размещения зонбольших коэффициентов сцепления по длинебарабана,Зона А большого коэффициента сцепления 25представляет собой бронеплиты, например,гребенчатого профиля. В этой зоне создаетсямаксимальное отклонение мелющей загрузкиот вертикали. Затушеванная площадь Б представляет собой мелющую загрузку. В - зона 30размола выполнена бронеплитами с гладкой поверхностью для создания максимального скольжения, Пунктиром показано колебательное скольжение мелющей загрузки.При колебании мелющей загрузки возникает переменный момент...

Устройство для дробления полупроводниковыхматериалов

Загрузка...

Номер патента: 299254

Опубликовано: 01.01.1971

МПК: B02C 18/20

Метки: полупроводниковыхматериалов, дробления

...13, срабатывающего после включения конечного выключагеля 14 педалью 15 и служащего для распределения подачи воздуха в полости пневмоцплиндра 9; резиновых аммортизаторов 1 б, которые смягчают удар падающей подвижной рамы 3; пружины 17 и нияней траверсы 18, служащих для регулировки усилия раскалывания; приемного выдвижного лотка 19 для сбора дробленого материала.При подключении устройства к электросети и подаче воздуха шток 10 пневмоцилиндра 9 перемещается вверх, увлекая за собой по роликовым направляющим 2 подвижную раму 3 с ножом 4, которые фиксируются в верхнем исходном положении подпружиненной системой рычагов 11 и скобой-защелкой 12, при этом пружина 17 сжимается.Полупроводниковый материал (слиток), зажатый в специальные...

Измельчитель мяса

Загрузка...

Номер патента: 299255

Опубликовано: 01.01.1971

Авторы: Джумабаев, Пироговский

МПК: B02C 18/30, A22C 17/00

Метки: мяса, измельчитель

...предельным выключателем 10; лопастью 11 для перемешивания; последняя установлена у решетки 4 со стороны выхода измельченного мяса; и датчиком расхода мяса, например датчиком 12.Для подачи посолочного раствора пропорционально количеству измельченного мяса измельчитель снабжен двумя потенцнометрами 18 и 14, образующими электрический мост и связанными балансным реле 15, Причем потенциометр 13 подключен к датчику 12 расхода мяса, а потенциометр 14 - к вентилю 7 для подачи рассола.В качестве индикатора разбаланса используется поляризационное трехпозициоиное реле 16, включенное в диагональ моста и управляющее двумя вторичными спаренными электромагнитными реле 17.Для подачи рассола служит насос 18.Мясо из приемного бункера 19 подается в зону...

Лабораторная микромельница

Загрузка...

Номер патента: 299256

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Никольский, Быков, Кошкин

МПК: B02C 19/00

Метки: лабораторная, микромельница

...по периметру кольцевыми углублениями и выступами, а верхний имеет соответственно выступ и углубление.На фиг. 1 изображен нижний жернов, вид сбоку; на фиг, 2 - верхний жернов, вид сбоку.Микромельница содержит нижний неподвижный жернов 1, представляющий собой цилиндр с чашеобразным углублением 2, в верхней части имеющей по периметру кольцевое углубление 3 (собиратель порошка), ограниченное внутренним 4 и внешним 5 кольцевыми выступами; верхний быстровращающийся жернов б, выполненный в виде цилиндра, в донной части имеет рифли, нанесенные в направлении вращения жернова 6, а в верхней части в кольцевой выступ 7 и кольцевое углубление 8, Спомощью цилиндрического гнезда 9 шейки 10жернов 6 насаживается на вал электродвигателя и...

Реактивная мельницаi осшоюзнаяпа1е: гштк1шненай i

Загрузка...

Номер патента: 299257

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Лысенко, Панин, Покровский

МПК: B02C 19/06

Метки: реактивная, мельницаi, осшоюзнаяпа1е, гштк1шненай

...10 имеет наружную рабочую поверхность, которая с внутренней поверхностью корпуса 8 образует кольцевой канал, служащий для подвода энергоносителя в смесительную камеру 4 и состоящий из камер 11 и 12, соединенных между собой через кольцевые зазоры 18, профиль которых выполнен аналогичным профилю реактивного сопла. Центральные канглы 14 служат для ввода измельчаемого материала в смесительную камеру 4.5 Мельница работаег следующим образом,Рабочий газ (энергоноситель), подводимыек патрубкам 9, через кольцевые каналы, образованные кгмерами 11 и 12 и кольцевыми за.зорами И, расширяется и поступает с высо кой скоростью в смесительные камеры 4, гдедвижется вдоль их стенок, в результате чего по оси смесительных камер 4 возникает и поддерживается...

Подвижной дробильный агрегат

Загрузка...

Номер патента: 299258

Опубликовано: 01.01.1971

Авторы: Фаддеев, Чапурин, Булгаков

МПК: B02C 23/00

Метки: подвижной, агрегат, дробильный

...на грунт. 5 10 15 20 домкраты 5 вертикального перемещения рамного фундамента с дробилкой, несущую раму б подвижного агрегата, фиксаторы 7 (дом краты) горизонтального действия; разгрузочный конвейер 8, ход агрегата 9 (гусеничный или колесный) и подъемно-поворотный передаточный конвейер 10.После передвижения агрегата на новое место работы рамный фундамент 4 с располо.женной на нем дробилкой, например щековой 3, опускается в проеме несущей рамы б на грунт (подошву) забоя с помощью вертикально-действующих домкратов 5, предварительно соединившись горизоатальными фиксаторами- домкратами 7 с основой несущей рамы б агре.гата.Благодаря такой конструкции ходовое устройство 9, несущая рама б и все комплектующее оборудование агрегата оказывается...

Дробильно-истирающий смеситель

Загрузка...

Номер патента: 299259

Опубликовано: 01.01.1971

Авторы: Вольф, Паньковский, Зенгин

МПК: B02C 23/00

Метки: дробильно-истирающий, смеситель

...7. Диски установлены таким образом, что в каждой последукнцей камере они смещены по валу вниз на величину, равную пол е расстояния между ними. Валы дисков о рются на верхний 8 и нижний 9 подшипники качения. К верхнему концу каждого вала при 5 помощи муфты присоединены фланцевыеэлектродвигатели 10.Загрузка материала производится черезотверстие 11 в корпусе машины дозаторами существующих конструкций, а разгрузка об работанной смеси - при помощи нижнегодиска через отверстие 12. Машина установлена на опорной раме И,Работа предложенного дробильнщего смесителя производится след15 разом.Материал, подлежащий обработке, поступаюший через отверстие 11, падает на верхний диск первой камеры машины. На лопастном диске материал под действием...

Способ регулирования загрузки мельницы рудой

Загрузка...

Номер патента: 299260

Опубликовано: 01.01.1971

Авторы: Амашукели, Идт, Гогсадзе

МПК: B02C 25/00

Метки: мельницы, рудой, загрузки

...питания. Управляющий сяг 25 нал от регулятора б, усиленный магшггнымусилителем 7, подают на исполнительный механизм 8, который регулирует загрузку мельницы 9 рудой. Циркулирующая нагрузка вмельницу поступаст пз классификатора в виде30 неразмельченной до требуемого размера руды,ОСОБ РЕГУЛИРОВАНИ ое изобретение относится к спо. тического управления загрузки иц и предназначено для исполь. ущественно на марганцеобога риках,Известен способ автоматическои загрузки мельницы, заключающийся в регулировании расхода (тоннажа) исходного питания с использованием регулятора с задатчиком. Необходимый для данной мельницы тоннаж устанавливается на задатчике регулятора вручную. При изменении режима работы мельницы производится автоматическая...

300208

Загрузка...

Номер патента: 300208

Опубликовано: 01.01.1971

МПК: B02C 13/06

Метки: 300208

...выполнены с разными по высоте стенками, причем более высокая стенка паза выполнена с цилиндрическим, выступом, входящим в соответствующей формы выемку на опорной плоскости била.На фиг. 1 изображен ротор дробилки ударного действия; на фиг. 2 - ротор дробилки ударного действия с билом, закрепленным эксцентриком, разрез по А - А на фиг. 1 и вид по стрелке Б,Ротор дробилки ударного действия выполнен с билами,1, закрепленными болтами 2, которые контрятся колпаками 3, одновременно защищающими резьбу от засорения. От центробежных сил бил удерживается высту.пом 4 паза корпуса ротора 5, Усилия дробления воспринимаются опорными поверхностями паза, а на болт действуют сравнительно не большие инерционные усилия, возникающиепри замедлениях...

Самоходный дробильный агрегат

Загрузка...

Номер патента: 300209

Опубликовано: 01.01.1971

Автор: Донецкий

МПК: B02C 13/14

Метки: дробильный, агрегат, самоходный

...в виде откидной ляды Ь. Изобретение относится к технике разработки скальных пород п крепких полезных ископаемых в карьерах открытых разработок и используется в горнорудной промышленности.Известен самоходный дробильный агрегат, содеркащий установленную па ходовой гусеничной тележке несущую раму, на которой смонтированы бункер с расположенной под пим колосниковой решаткой, дробилка с приемной горловиной, питатель и разгрузочный конвейер с поворотным устройством.Целью изобретения является повышение эффективности процесса грохочепця и отделения мелких фракций горной массы перед подачей ее в дробилку.Это достигается тем, что наколосниковой решеткой бункера установлен гребенчатый ротор-питатель, а днище приемной горловины дробилки выполнено...

Установка для определения удароустойчивости

Загрузка...

Номер патента: 300210

Опубликовано: 01.01.1971

Авторы: Оскаленко, Писаренко, Днепропетровский, Иате, Кулик, Товаров, Биб

МПК: B02C 13/18, G01N 13/00

Метки: удароустойчивости

...несколько последовательно установленных разгонцых лопастных колес 2, разделенных направляющими воронками 3. Цилиндрический корпус 4, в котором, расположен ротор 1, футеровац поясами бронеплит 5, рабочая поверхность которых выполнена в форме отрезков логарифмической спирали (фиг. 2), Для обеспечения однократного удара и предотвращения отраженного соударения мелющих тел с периферией разгонного колеса, рабочая поверхность бронеплит вы пол неча конической расширяющейся книзу, Внизу корпус 4 раз.грузочной течкой соединен с трацспортирук- щим устройством б, в качеств которого мо жет быть применен ковшевой элеватор с течками 7 и 8 и перекидным клан;цом 9.Проба мелющих тел, подаваемая сначалана верхнее колесо, разгоняется им и выбрасывается ца...

Центробежная мельница

Загрузка...

Номер патента: 300211

Опубликовано: 01.01.1971

Авторы: Виткалов, Ивачев, Панин, Ничников

МПК: B02C 15/02

Метки: мельница, центробежная

...,с, проходит в зону хо;такта мелящих тел с броневыми кольцам И. Под действием со; - ствепнзО веса масрал продвигается через зон из:,ельчия и выходит пз псе з ниэк:с:о части, :ерез разгл зочное устройство 1 .ЛАСпрацяе 1,пь, применяемаяэс;,- хо: по.поле, кроме стр апенин пь, еьделени.: обеспечивает вынос нз рабочей зоы ток:. части и способств.1ее Ох, ажде иО, Г. обеспечивает повышение эффективности процесса измельчения. Предмет . зобретения1. Ыентробежая мельница по авт. св.эо 5 э 76, отличаощаяся тем, что, с цельюуровения конструкции и повышения срока слу;коы мелющих тел, последние смонтироваы па валу ротора, выполненного с эксценр-ь; шеками, снабэкен 1 ыми подшипника м.2. Мелы ица по п. 1, отличающаяся тем,что. с целью...

Питатель планетарной мельницы

Загрузка...

Номер патента: 300213

Опубликовано: 01.01.1971

Авторы: Бушуев, Московский

МПК: B02C 17/18

Метки: мельницы, питатель, планетарной

...что, с целью предотвращения заторов в трубках, в каждой трубке свободно расположена гибкая винтовая прухкина, одним концом жестко соединенная с барабаном 20 мельницы,Известны питатели планетарных мельниц, выполненные из нескольких пустотелых трубок, прикрепленных к барабану мельницы. Возникающие заторы в трубках ухудшают работу мельницы.Предложенное изобретение лишено указанного недостатка,Достигается это тем, что в каждой трубке свободно расположена гибкая винтовая пружина, одним концом жестко соединенная с барабаном мельницы.На чертеже изображен предложенный питатель в разрезе.Питатель состоит из нескольких пустотелых трубок, 1, каждая из которых входит в торец своего барабана 2, из гибкой стальной винтовой пружины т в каждой трубке,...

Роторная дробилка

Загрузка...

Номер патента: 301168

Опубликовано: 01.01.1971

Авторы: Стрельцов, Дорожного, Всесоюзный

МПК: B02C 13/02

Метки: дробилка, роторная

...откатывающейся части на оси 7 шарнирно закреплен рычаг 8, имеющий снизу захватный стержень 9, а сверху рукоятку 10.Захватный стержень входит в пазы 11 захватов 12, укрепленных на станине.0 При закрытом корпусе рычаг 8 занимаетвертикальное положение. Чтобы раскрыть корпус и сделать ротор доступным для удобной смены бил, достаточно потянуть за рукоятку рычага. В результате захватный стержень 5 упирается в паз захвата 12, а на оси 7 создается усилие, превышающее усилие на рукоятке 10 во столько раз, во сколько плечо рукоятки больше плеча оси. Это позволяет преодолевать повышенное сопротивление при трога нии части 2 корпуса с места. При этом рычаг8 наклоняется, а захватный стержень выходит из паза захвата и не препятствует дальнейшему...

Машина для измельчения угля•сесоюзная

Загрузка...

Номер патента: 301169

Опубликовано: 01.01.1971

Авторы: Корсак, Гофман, Иванов, Сумин, Хорп, Центральное

МПК: B02C 13/06

Метки: измельчения, угля•сесоюзная

...клиновых запоров 14, закрепление устройства 4 к каркасу. Фиксатор смонтирован на подвижной раме 12 с четырьмя направляющими втулками 15, внутри которых проходят пальцы 16. Нижние концы пальцев 16 жестко соединены с рамой 17 устройства 4. На той же подвижной раме шарнирно закреплены два равноплечных коромысла 18, в пазы 19 которых входят подвижные оси 20 кривошипов 21, Неподвижные оси 22 криво- шипов 21 закреплены на раме 17, а подвижные оси 20 соединены с шатунами 23, на концах которых закреплены клиновые запоры 14, Клиновые запоры перемещаются в направляющих, жестко смонтированных на раме 17. Кроме того, для ограничения перемещения устройства 4 в горизонтальной плоскости предусмотрены фиксирующие конуса 24, которые входят в ответные...

Устройство для загрузки и выгрузки стержней стержневых мельниц

Загрузка...

Номер патента: 301170

Опубликовано: 01.01.1971

Автор: Гердт

МПК: B02C 17/22

Метки: мельниц, стержней, стержневых, выгрузки, загрузки

...приэтом она соединяется с соответствующейчастью приводного вала 12. На концах призО водного вала 12 расположены фрикционныемуфты сцепления, которые состоят из упорного 1 б и прижимного 17 дисков на ведомых валах 18. На втором конце каждого вала 18 установлен кривошип 19, соединенный посредством шатуна 20 с коромыслом 21 на оси 22, Между диском 17 и кривошипом размещен рычаг 23 включения муфты, к которому шарнирно прикреплена тяга 24 с педалью 25. С тягой связана система рычагов 2 б принудительного отклонения муфты после сброса стержней с роликового транспортера.Для подачи стержней на роликовый транспортер на стреле установлены две или более одинаковые системы кронштейнов, каждая из которых состоит из наклонного кронштейна 27 с изогнутым...

Устройство для ультратоккого измельчения слоистых твердых материалов в жидкости

Загрузка...

Номер патента: 301171

Опубликовано: 01.01.1971

Авторы: Дубров, Душевский, Бородин

МПК: B02C 19/18

Метки: жидкости, слоистых, ультратоккого, измельчения, твердых

...ко торых соединены с нижней частью диспергатора. пензии, отверстиями 5 в средней части и патрубком б для подвода предварительно обработанного материала из измельчителей, магнитострикционный преобразователь 7, ультразвуковой генератор 8 и электропривод 9.В средней части на наружной стенке корпуса диспергатора укреплены два механических кавитационных измельчителя, состоящие из неподвижных зубьев 10 и подвижных возбуждающих колес 11, на свободном конце оси которых размещена коническая зубчатая шестерня 12, взаимодействующая с неподвижным зубчатым колесом И. Измельчители снабжены выходным патрубком 14, сообщающимся с нижней частью диспергатора. Устройство работает Через патрубок 4 д суспензией с материал плотно закрывается. Д ческого...

Прибор для определения шероховатости криволинейных поверхностей

Загрузка...

Номер патента: 302584

Опубликовано: 01.01.1971

Авторы: Продуктов, Тимукас, Тарутин, Всесоюзный

МПК: G01B 5/28, G01B 3/22, B02C 25/00 ...

Метки: поверхностей, прибор, криволинейных, шероховатости

...радиусами кривиз его перенастройки. Эти преимущества путы тем, что подвижный корпус вып виде каретки, направляющими котор жит основание, а опорные магниты ос имеют цилиндрическую форму и распо параллельно направлению перемеще ретки, причем для перемещения карет дусмотрен винтовой механизм. На фиг. 1 изображен мукомольный валок с установленным на нем прибором, поперечный разрез; на фиг, 2 - горизонтальная н вертикальная проекции прибора,На чугунный мукомольный валок 1 устанавливается прибор, основание которого составляют четыре цилиндрических магнита 2, создающие жесткую связь между мукомольным валком 1 и прибором, и несущие направляющие салазки 8. На салазках 8, связанных стенками 4 и 5, установлен подвижной корпус - каретка 6 с...

Щековая дробилка

Загрузка...

Номер патента: 303101

Опубликовано: 01.01.1971

Авторы: Филатов, Буткин, Мазунин, Жилин, Белоусов, Чел, Стариков

МПК: B02C 1/02

Метки: щековая, дробилка

...пз раздвижных элементов, образующих полость, внутри которой установлен магнитострпкцпонный вибратор, причем между элементах 1 и укреплены пружины, упирающиеся в выступы. Изобретение относится к технике механического разрушения горных пород и можетбыть использована в горнорудной промышленности на дробилках.Известны щековые дробилки, включающие 5подвижную и неподвижную щеки, эксцентрпковый привод, распорные плиты,Цель изобретения - снижение энергоемкости при дроблении горных пород.Достигается это тем, что одна распорная 10плита выполнена из раздвижных элементов,образующих полость, внутри которой установлен магнитострикционный вибратор. При этоммежду элементами укреплены пружины, упирающиеся в выступы, 15На чертеже изображена предложенная...

Дробящая щека

Загрузка...

Номер патента: 303102

Опубликовано: 01.01.1971

Автор: Гончаревич

МПК: B02C 1/10

Метки: дробящая, щека

...т. е. силовые элементы работают также, как обычные монолитныедробящие щеки. Специфика работы описываемой дробящей щеки проявляется в момент15 появления разрушающей трещины в дробимом куске,Известно, что при обычном дроблении илираздавливании в момент появления трещины 20 в дробимом или раздавливаемом куске частикуска, разделенные трещиной, начинают проскальзывать по поверхности дробящей щеки или пуансона. При этом вследствие больших развиваюгцихся давлений возникают значи тельные силы трения, на преодоление которыхзатрачивается энергия дробилки и которые в то же время обуславливают интенсивный износ дробящих щек.При работе предлагаемой щеки процесс 30 дробления протекает иначе.15 ю При смещении в стороны и расхождении двух...

Способ совместного размола и сушки сыпучих материалов в шаровых барабанных мельницах

Загрузка...

Номер патента: 303103

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Куклинский

МПК: B02C 17/00

Метки: шаровых, барабанных, сыпучих, совместного, сушки, размола, мельницах

...мелющего теплоносителя, теплообменник 7 для нагрева теплоносителя, питатель 8 теплоносителя, течку 9 для возврата теплоносителя в мельницу, вентилятор 10 для отсоса паров и аспирации,Размол и сушка осуществляются следуюгцим образом. Сыпучий материал и нагретые до 450 - 500 Сметаллические шары размером 30 - 60 тки поступают во входную горловину мельницы 1.При вращении мельницы происходит интенсивное перемешивание шаров и обрабатываемого материала, вследствие чего последний измельчается и высушивается.Через выходную горловину мельницы материал подается на решетку 2, выгружается па О элеватор 3 и далее на центробежный сепаратор 4, в котором продукт отделяется от крупки.Крупка по течке 5 возвращается в мельницу на домол, а готовый...
