Викторов

Номер патента: 1553581

Опубликовано: 30.03.1990

Авторы: Викторов, Романов, Шумов

МПК: D03D 39/22

Метки: выработки, махровой, станок, ткани, ткацкий

...ткани работает следующим образом.Нити грунтовой и петельной основ в процессе ткачества сматываются с соответствующих навоев, огибают соответственно качающиеся подпружиненные скало, пробираются в ламели основонаблюдателя (не показано) и в галева ремизок 1 (фиг. 1) зевообразовательного механизма. При перемещении реми" зок 1 образуется зев, через который прокладывается уточная нить прокладчиком 2. Затем нити прибиваются бердом 3 в направлении к шпарутке 4, вследствие чего образуется готовая ткань, кромки которой удерживаются и растягиваются шпарутками 4. После этого ткань огибает грудницу 9, вальян, на" правляющий валик и наматывается на то-,варный валик.В соответствии с программой выработки махровой ткани определенного переплетения...

Номер патента: 1545142

Опубликовано: 23.02.1990

Авторы: Викторов, Садов, Филимошкина

МПК: G01N 3/08

Метки: внецентренном, напряженно-деформированного, образцов, сжатии, состояния

...плитами 1устройства,Между опорными плитами 1 устройства и образцом 2 устанавливаетсядатчик 5 напряжений, Датчик 5 натей устройства и образца при под"готовке испытаний опорные плитыоснащены тяжами 4, которые во времяпроведения испытаний снимаются, Надатчике 5,. шарнирно опертой жесткойстенке 3 и образце 2 установленыэлектротенэодатчики 7. При работеустройства опорные плиты 1 поворачиваются вокруг шарниров шарнирно опертой жесткой стенки 3, таким образомдостигается стабилизация нейтральнойоси испытываемого образца 2, 1 з.н.Ф-лы, 1 ил. пряжений выполнен из материала спределом упругости выше предела прочности материала испытываемого образца, что позволяет ограничить деформации датчика напряжений толькоупругой областью. Перед...

Номер патента: 1544505

Опубликовано: 23.02.1990

Автор: Викторов

МПК: B04C 5/26

Метки: напорных, осадка, трубопроводах, улавливания

...с вихревой камерой 1 тянгенциапьную щель 4. Устройство содержит20таже цилиндрическую вставку 5, напорный гидроциклон 6 с входным 7,сливным 8 и пульповыи 9 патрубками.Спивной патрубок 8 соединен трубопроводами 10 с осевой зоной вихревой камеры 1 через отверстие 11 в торце камеры 1, а входной патрубок 7 снабженкраном 12 и соединен тангенциально скольцевой полостью 13, ограниченнойстенкой цилиндрической вставки 5 икорпусом вихревой камеры 1. Подводящий трубопровод 2 расположен параллельно оси вихревой камеры 1, цилиндрическая вставка 5 размещена на выходном конце вихревой камеры 1 с об- .разованием кольцевой полости 13, а35отводящий .трубопровод 3 присоединенк цилиндрической вставке 5 и расположен роосно вихревой камере...

Номер патента: 1532335

Опубликовано: 30.12.1989

Авторы: Александрова, Викторов, Иванов

МПК: B60J 1/20

Метки: окна, средства, транспортного, шторка

...они со стороны торца снабжены внутрс пней конической полостью 11 с уклоном К, д боковые выпуклые поверхности 10 выполнены с клоном К, направленным в сторон) ндпрдвляющи с пазов 6, при этом ) клон К конической полости 11 противоположен уклону КФормула и."обретения 1. Шторка окна транспортного средства, содержащая гибкое полотнище, одной кромкой йаматываемое на барабан с натяжным устройством, другой кромкой связанное с поворотным направляющим стержнем, имею 55 5 10 15 20 25 30 35 40 45 50 Для повышения маскировоч .:л свойств шторы к полотнищу 1 с нелицевой его стороны выше расположения направляющего стержня прикреплено дополнительное малое полотнише 12, свободно свисаюшее ниже направляющего стержня. В верхней части рамы оконного...

Номер патента: 1532211

Опубликовано: 30.12.1989

Авторы: Викторов, Казак, Суханов

МПК: B23D 33/02

Метки: листового, резки

...в виде 6 рс са, чстд 3303 Г)е 13- цоп и:1 столе параллельнолоскссги рс - д и чек)3)с го вь)сот), р 13 н ю рдсстоя.пк) т 1 овер.сцс)ст 1 сто.)д д р;36 си / поверности при жи чо в В и с т;160 чеы по фф ,нженин. 2 ил ци)н 1 уста 30)л 331 сгрдж,н цис , которн проняС 3 Те нпддд цик ру к,)пс рдторд ц зон резки, и нижний нож 8 Нд ползунс 2 смонтирован задний унр 9 (емныи то,к 1 тсггь 10, прс)лн 3 зн 31 с цнь 1 И,1)1 я поДС 3 Ч 13 .3 ИСТ ТО,1 ЬКО 0 1 ЦО ГО ) ПРС,1 СГ)СН)301) размера. выпо.Ненньй в видс 6 рсд толпи цой, равной толщине разрезас мого четв)Г 11, размещсн цд столе 6 и парцирцо сосли нец с приводами пилиндрдми 11 Ц 3 ицл ры 11 жестко прикреплены к рычагу 1", который при помощи оси 13 и чеки4 соединен с кропитейн)ч 15, закрепленным и;...

Номер патента: 1531988

Опубликовано: 30.12.1989

Авторы: Викторов, Кирюхин, Кудряшов, Мухортов

МПК: A61B 5/10

Метки: операторов, систем, тренажер

...ДР,(1 РС,Е К 1)О3)Д;3с: еиничный ПОТнци;3,) с Рцхо.е; )ри)3 р;3 1,в х ), е с (. 131 к 3 4 5 , ) 13)3 )5 1) р с.е 13 я 3,.1)ВОГ)с 3, С)Н(Рс 1 ОР НИ Кс К 3 Х Д(ИС" Б) 33поступает нз Вхол элемента 47 задержки блока 5, нз вхцл делителя 27 блока 3 и нд вхол триггера 23 блока 2, перебрасывая пц. слдний. ГЛчь(й пцтепциал с выхода григирд 23 вклкчдет генератор 22 пцл(х.Б слл) каем (Втцрцм) циклинфцрм;(- 11115(цн.Рс(ТОРХ ПРЕ;Я(3,ЯТС 5( Нс( фцн ЗВУ. КЦВЫХ ПОМЕХ, ВК.(КЧДМЫ, ПЕРИОЛИЦЕСКИ (ЦРЗ ЧтЫРГДКтЦВЫХ ИМПУЛЬСД) .5 с(ЛР- скднпый импульс с ныхц:ш элчнгд 47 зал(.р,+,ки и)зврд(ц;исчтцик 45 в ис)нлиИ СЦСТОЯНИ(О ОКО(с(131111 В РЦ 10 1( К.1 с 1 .11) ВЗ Нс 1 В 1 хцлсчтчикд 45 (ня В, 1 я ется и ч ну л ьс. КЦГРЫИ 1(ОСТХ (с 1 (с(ПРЗВ,15(К)нИ ВХЦ; О,НКс)...

Номер патента: 1531101

Опубликовано: 23.12.1989

Авторы: Викторов, Коршунов, Коршунова, Назаров, Святенко

МПК: G06F 13/00

Метки: информации, преобразования

...генератора ТИ вблоке 1 управления не происходит,блок 1 управления формирует в шину19 стробирующий синхросигнал, по которому информация с регистра 5 сдвига по шине 15 воспринимается приемником информации,Если без источника информации управляющий сигнал поступит на входтриггера 6 по шине 12, триггер 6 установит на шине 13 раэблокирующий,а на шине 14 блокирующий потенциалы,т,е. устройство переключится в режим"Сдвиг с преобразованием". С приходомСИ на шине 8 информация с шины 7 запи сывается в регистр 2 сдвига. Задержанный во времени в блоке управленияСИ запустит генератор ТИ, которыйсформирует на шине 10 число ТИ, равное и. Эти ТИ информацию из регистра2 сдвига последовательным кодом пошине 16 и далее через разблокирован-ный по второму...

Номер патента: 1531086

Опубликовано: 23.12.1989

Авторы: Викторов, Коршунов, Коршунова, Лобанов, Чеперин

МПК: G06F 7/00

Метки: арифметико-логическое

...устрОйства).Оба операнда с выходов первой 2 и второй 1 группы регистров поступают соответственно на входы первого и второго операндов арифметико-логического блока 4, на группу настроечных входов 10 которого подается код настройки, определяющий тип выполняемой операции, а на настроечный вход 11 поступает сигнал, определяющий арифметическая или логическая операциявыполняется устройством. Одновременно с этим на первые и вторые входыгруппы элементов ИЛИ 6 с выходов первой 2 и второй 1 группы регистровпоступают значения операндов для определения старшей значащей цифры. Количество значащих цифр операндов определяет время выполнения арифмети,ческих операций в устройстве посредством Формирования сигнала единичного уровня на выходе...

Номер патента: 1527283

Опубликовано: 07.12.1989

Авторы: Викторов, Власов, Конкин, Кунцевич, Лемешев, Федяев

МПК: C21C 5/52, C21C 7/064

Метки: дефосфорации, порошкообразная, расплавов, смесь, хромсодержащих

...шлак. При содержании хромовой руды в смеси менее 5 мас.Х происходит дехромация металлическогорасплава, а при содержании хромовойруды более 10 мас,Х снижается жидкотекучесть шлака, что ухудшает кинетические условия дефосфорации металлического расплава.25Результаты исследования показали,что введение в смесь хромовой рудывместо известняка и нефелинового концентрата и предлагаемое соотношениекомпонентов позволяют получить низкие концентрации фосфора в хромистомрасплаве без значительной дехромации металла,Для подтверждения оптимальностисостава предложенной порошкообразнойдефосфорирующей смеси в 5-тонной основной электродуговой печи была проведена серия плавок стали 7 Х 2 СМФ переплавом легированных отходов с применением предложенной смеси (...

Номер патента: 1521644

Опубликовано: 15.11.1989

Авторы: Викторов, Прудников

МПК: B61D 17/18

Метки: вагона, внутренняя, кузова, облицовка

...сверху и с торцов. Каждый профиль своей передней стенкой 5 введен в вырез 6 на торце опорного бруска 7. Вырез разделяет торец бруска на выступ 8 и упор 9. Форма упора и вырез бруска в сечении по горизонтали соответствуют сопрягаемым с ними сторонам профиля.Стойки располжены на стыке выступов 8 опорных брусков. Выступы 8 размещены между стальным каркасом и листами 1.Упор 9 сопряжен с передней 5 и задней 1 О стенками профиля.Для создания распорного усилия между стенками профиля и упором по внутренней кромке профиля выполнен продольный скос 11 или выполнен продольный скос 12 на боковой стороне нижней части упора 9 (фиг. 3).Облицовку монтируют следующим образом.Для монтажа облицовки используют комплект профилей (скоб) 0 -образного...

Номер патента: 1519919

Опубликовано: 07.11.1989

Авторы: Антонов, Викторов

МПК: B29D 30/16, B29D 30/30

Метки: барабан, кордной, подачи, сборочного, станка, ткани, хранения

...храповое колесо 18, закрепленное на валу 2, взаимодействующее с собачкой 9, смонтированной на ссн 20, закрепленной в звездочке 17. На оси 20 собачки 19 установлен элемент с выступом 21.На ступице храпового когцса 18 смонтирована с возможностью врасцения шайба 22 с выполненным на ней пазом 23 и под. пружиненная относительно колеса 18 пружиной 24, смонтированной на валу 2. Фрикционный и храповой механизмы питающей бобины 3 выполнены аналогичноЗвездочки 17 той и другой бобины свя. заны между собой и со звездочкой 6 цепным контуром 25. На бобину 3 запитывается корд 26 в прокладочной ткани 27.Устройство работает следующим образом Для выдачи корда из питающей бсбины 3 осуцествлякт вращение бобин и рсликов н направлениях, указанных сплошными...

Номер патента: 1516440

Опубликовано: 23.10.1989

Авторы: Викторов, Лазарев

МПК: B65H 18/10

Метки: подачи, полосового, хранения

...бобине 2 и закрепляют 40 на ней.При работе в режиме выдачи полосы материала ролик 50 прижимают к при" водному ролику 3 так, чтобы материал 49 был зажат между роликами 50 и 3, 45 и приводят ролик 50 во вращение по часовой стрелке. При этом Ролик 3 начинает вращаться против часовой стрелки, а материал 49 перемещается от бобины 1 к бобине 2, Вместе с роликом 3 вращается поводок 39 с установлен 50 ной в его отверстии втулкой 40, при этом шестерня 44 взаимодействует с зубчатым колесом 3 5. При воздействии пружины 46 на палец 45 собачка 42 прижимается к торцу шестерни 44,55 образуя фрикционную пару, и повора" чивает втулку 40 относительно ее оси. При этом собачка 42 входит в зацепление с храповым колесом 36, а собачка 41 выходит иэ зацепления...

Номер патента: 1513234

Опубликовано: 07.10.1989

Автор: Викторов

МПК: F04F 5/42

Метки: насос, струйный

...1-3 25смешения, причем площадь сечения каждой последующей камеры смешения больше соответствующей площади предыдущей,Насос снабжен тангенциальнымипатрубками 9 и 10 прямоугольного сечения, посредством которых камера 4 подачи активной среды сообщена с первой камерой 1 смешения, а камеры1-3 смешения - между собой, Тангенциальные патрубки 9 и 10 расположенывблизи торцов камер 1-3 смешения,причем площадь сечения тангенциальногопатрубка 9 и 10 каждой последующейкамеры 1-3 смешения больше соответствующей площади предыдущего. Торцы 4 Окамер 1-3 смешения заглушены, а патрубки 6-8 подачи пассивной среды установлены соосно камерам 1-3 смешения в их торцах вблизи тангенциальныхпатрубков 9 и 10 со стороны входа ак,4тивной среды в камеру 1-3...

Номер патента: 1513061

Опубликовано: 07.10.1989

Авторы: Алмакаев, Бондаренко, Викторов, Макаров, Макуха

МПК: D21F 1/00

Метки: бумагоделательной, формующее

...5 вода выжимается вверх и вниз и собирается водоудаляющим ящиком 8 и водоотсасывающим ящиком 14, Сетки сходятся под регистровым валом б и отжимают полотно, а отфильтрованная вода за счет центробежных сил регистрового вала 6, устройства 11, регистрового вала 7 отбрасывается через верхнюю сетку в сборник 10 воды, а часть воды - через нижнюю сетку в водоприемник 16. . Затем сетки с зажатым полотном последовательно проходят над поддерживающим устройством 11, регистровым валом 7 и отдельно стоящим башмаком 13. В связи с тем, что на практике характеристика массы меняется во времени (помол, температура, использование большего или меньшего количества короткого волокна, наполните" лей, проклеивающих веществ в пределах режима),...

Номер патента: 1511618

Опубликовано: 30.09.1989

Авторы: Безюков, Викторов, Полипанов

МПК: G01M 15/00

Метки: внутреннего, двигателя, исследования, кавитационных, охлаждения, разрушений, сгорания, системы, составных, стенд, судового, частей

...4 потока охлаждающей жидкости., параллельно которому через второй и тре тий регуляторы 5 потока охлаждающей жидкости, подключенные соответственно до и после первого регулятора 4, подключена кавитационная камера 6, соединенная с параллельным участком тру бопроводами 7, Кавитационная камера б состоит из корпуса 8 с двумя шту" церами 9 для подключения к трубопроводам 7, шпильки 10, на которой прикреплен образец 11, и съемной крьппки ЗО 12. На крышке 12.имеется три стойки 13 с резьбой (одна стойка не показа-, на), В отверстии платформы 14, за-фиксированной регулировочными гайками 15, с помощью хомута 16 закреплен 35 корпус 17 магнитострикционного вибратора. В месте ввода в крьппку 12 рабочей накладки 18 магнитострикционного 8 4вибратора...

Номер патента: 1509441

Опубликовано: 23.09.1989

Авторы: Викторов, Романов, Шумов

МПК: D03D 39/22

Метки: выработки, махровой, станок, ткани, ткацкий

...в пазу 26 соосно с валиком 22 дпя обеспечения сохраненияпостоянства расстояния между поворотным и компенсирующим валиками и сохранения длины нитей основы. Корпус 23 смонтирован на подскальной трубе 28 посредством хомута 29. Прибой ткани осуществляется в точке 30. Вырабатываемая ткань 3 1 проходит через грудницу 32, вальян 33, направляющие валики 34 и 35 и наматывается уа товарный валик 36.В соответствии с программой выработки махровой ткани определенного переплетения ткань 31, а вместе с ней опушку ткани 30, а также грудницу 32 необходимо переместить из положения "жесткого" прибоя в положение "мягкого" прибоя (фиг. 1, пунктир).При этом нити 12 грунтовой основы, сматываемые с навоя 13 посредством качающегося направляющего валика 14,...

Номер патента: 1503861

Опубликовано: 30.08.1989

Авторы: Адельсон, Викторов

МПК: B01D 33/04

Метки: вод, сточных, фильтр

...осадка осуществляется на лоток 24.Фильтр лля очистки сточных вод работает следующим образом.Сточная вода поступает в корпус 1 через патрубок 6, заполняя полости 12 межлу ветвями фильтровальной ленты 2, и фильтруется через нее. Отфильтрованная вода отводится через патрубок 7.По окончании процесса очистки, после заполнения осадком полостей 12, образованных ветвями фильтровальной ленты 2, включается иривол 23. Травеса 16 перемчггается по ходовому винту 22. Штанги 15 с плвпжными роликовыми блоками 4 опус 5 10 15 20 25 30 35 40 45 50 55 каются в приемники 18. При этом ветви фильтровальной ленты 2 начинают взаимодействовать с верхними концами пластин 19 и 20.Так как угол а между концами пластин меньше угла р между ветвями ленты 2, то в...

Номер патента: 1501224

Опубликовано: 15.08.1989

Авторы: Викторов, Ефимов, Николаев, Соловьев, Сычев

МПК: H02K 41/03

Метки: двухкоординатный, шаговый, электродвигатель

...работает следующим образом.Пусть в исходном состоянии якорь 2 и электромагниты 3-20 занимают положение на фиг.4. Пусть требуется переместить якорь на место электромагнита 16. В этом случае подают ток в правую обмотку электромагнита 13, а затем в нижнюю обмотку того же электромагнита 12, при этом электромагнит 12 притянется к правому фер 50 ромагнитному бортику и притянет к себе якорь 2 (фиг.5)Затем включается правая обмотка электромагнита 20 (фиг.6), потом нижняя обмотка электромагнита 16 (фиг.7), после чего55 включается нижняя, а затем правая обмотка электромагнита 15 (фиг,8), а потом включается верхняя обмотка электромагнита 20 (фиг.9). Таким образом, якорь 2 э вял положение, на котором в исходном состоянии находился...

Номер патента: 1501223

Опубликовано: 15.08.1989

Авторы: Викторов, Ефимов, Николаев, Соловьев, Сычев

МПК: H02K 41/03

Метки: двигатель, шаговый, электромагнитный

...24, то последний притянется к 45электромагниту 2 и электромагнитызаймут положение фиг.4. После этоговключается обмотка фиксатора электромагнита 24. После указанных переключений пустая ячейка 25 сместится50против хода часовой стрелки на одиншаг, Затеи отключают обмотку фиксатора электромагнита 23, обмотку управления электромагнита 22 и включаютобмотку управления электромагнита 23,55а затем обмотку фиксатора этого жеэлектромагнита. Электромагниты займут положение фиг.5, а пустая ячейка25 вновь сместится против хода часовай стре:ки еще на один шаг. Если иола опсанньх переключений будет равно числу электромагнитов плюс одно переключение, то пустая ячейка 25 з,мет исходное полажение фиг.6. Однако, все электромагниты при этом...

Номер патента: 1495984

Опубликовано: 23.07.1989

Автор: Викторов

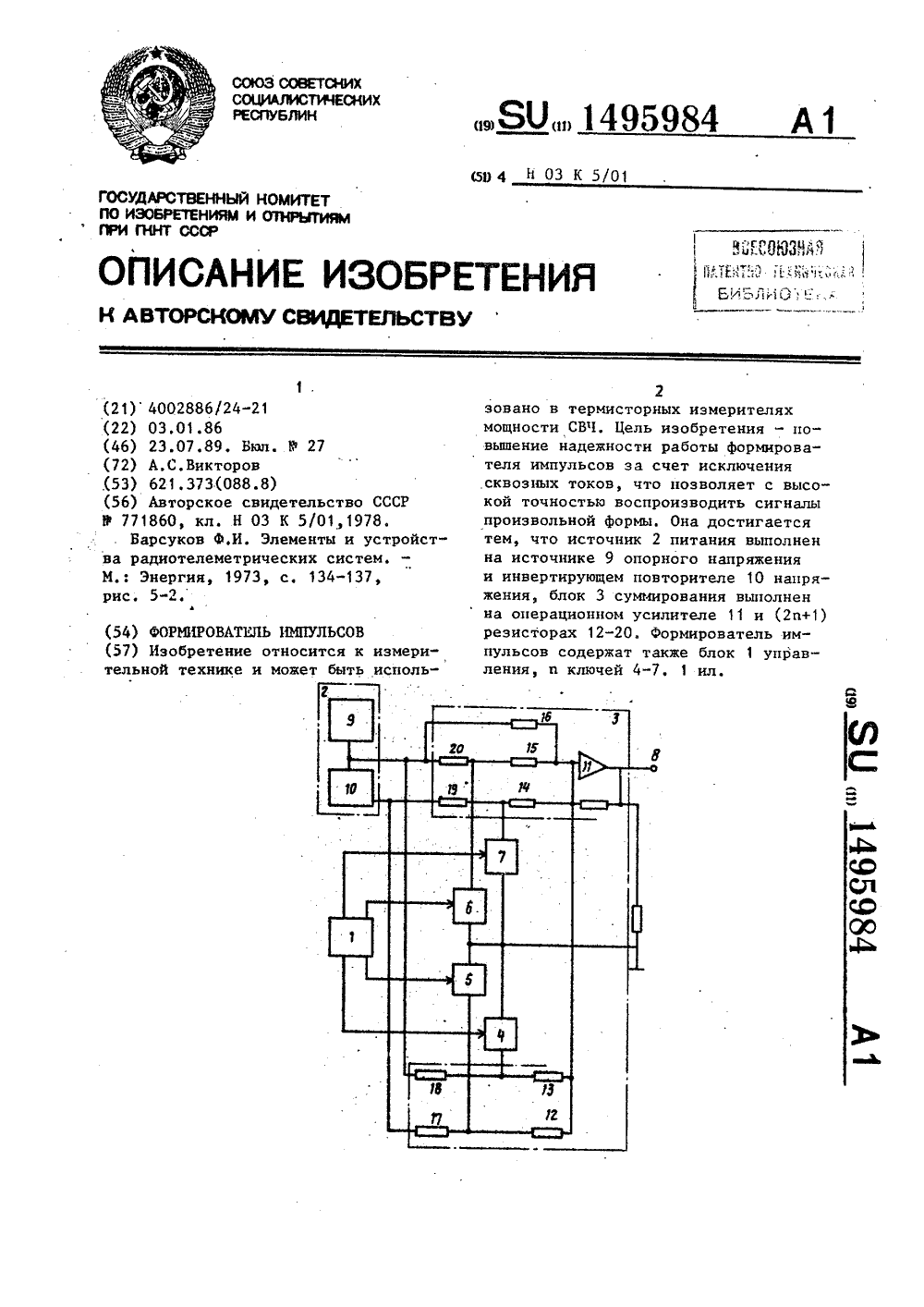

МПК: H03K 5/01

Метки: импульсов, формирователь

...9 опорного напряжения либо инвертируюцего повторителя 10Во время отсутствия управляюцих импульсов электронные ключи открыты, соответствуюцие входы операционного усилителя 11 соединены с общей ыиной устройства и на его выходе присутствует только постоянная составляюцая. Сквозные токи короткого замыкания при этом не возникают, так как токи ограничены первыми резисторами 17-20.Несмотря на то, что электронные ключи 4-7 не охвачены обратной связью, как в известном формирователе, и их остаточное напряжение полностью входит в погреыность формирования амплитуды импульсов, величина ее достаточна мала, Например, при использовании в качестве ключа инверсно включенного транзистора или компенсированного клю,ча типа 101 КТ остаточное напряжение не...

Номер патента: 1143186

Опубликовано: 07.07.1989

Авторы: Балдин, Викторов, Миронов, Ромашко

МПК: G01N 23/223

Метки: бесконтактном, градуировки, опробовании, рентгенорадиометрическом

...излучений неостается постоянным, а его измеение,особенно для легких элементов, можетдостигать 50%. Зто изменение прямовходит в погрешность анализа исследуемого объекта и ухудшает его точность,Цель изобретения - повышение точности анализа. 10Зто достигается тем, что в способе градуировки при бесконтактном рентгенорадиометрическом опробовании,включающем изготовление стандартныхобразцов с известным содержанием определяемого элемента, измерение наобразцах потоков квантов характеристического излучения определяемогоэлемента и рассеянного излучения инахождение градуировочной эависимости между содержанием определяемогоэлемента и измеренными значениями,допопнительно на любом стандартномобразце проводят измерения плотностипотоков...

Номер патента: 1491976

Опубликовано: 07.07.1989

Автор: Викторов

МПК: E03B 7/07, E03F 5/14

Метки: напорных, осадка, трубопроводах, улавливания

...УПЕЦОГОи нура ь гидр)пклон.1 р. дусмотре 1нодон,;)на Я трубя 3 с ;дВ)гжк йус ецовл 1 нои ц 11 ц ионом и груб 5 ,В )1 ЦКЛС Ч Г)" сдИЦЕЦН,1; ым грубо; .;е;оп, мпередР),1)35 40 с);крыпгие )двцж к 1.),э и 17ОДЕ,.ЕЮ 1 с Т ИДРОПИК;Ц ) Ь 1 И;1 РО)Л"- Ватору 7 1 груб))В, 3 1 ц 1 Гля- . 1 )". )пестц)1 1 . В.1 ИВ ) Н 11 е ц ц )Г45 и Ос:адк В ц;) 1 оНм г р, б 1Р;:счс т предотвращения зппения и гид рГ брэивного износ.1 фиг. схемтичсски изображецо устройство д;1 я улВ;1 ИВния осадка В цпорцых трубо 1 ронодх, прод)льцьп:, р,-ре ; и фиг," - сечение А-А 1 ФИ 11с г 1)О 1(н тво состоит и) де 11)р(гмь2 ОэжекторГм , 1)с 1.)оженеОЕ В н )- црц)м труб 1 рое)оде ) НО углРм к .1 О и, кторя с к,)мер й ( смещен 1, дифф 1 и )м; и км рой 6 понисцн) О дв.ения...

Номер патента: 277123

Опубликовано: 30.06.1989

Авторы: Барони, Викторов, Губанова, Карвонопуло, Курсанова, Розман, Рюхин

МПК: G01T 1/04

Метки: дозиметр, химический

...хив, которые изменяюрезультате окислиановительных реакц мическим Изобр зиметр частно сво озиме ельных ок и вос в ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТ(54)(57) 1,ХИМИЧЕве .2, 3, 5-трифеннло тли чающицелью повышения ч Известен дозиметр на осно е2, 3, 5-трифенилтетразолиумхлорида (ТТХ), представляющий собойводный раствор, в котором поддействием излучения осаждается нерастворимый трифенилформаэан,окрашенный в красный цвет,Недостатком такого доэиметра является светочувствительность раствораТТХ и подверженность влиянию кислорода. Предложенный дозиметр обладает повышенной чувствительностью к излучению и является тканеэквивалентным.Сущность изобретения заключается в том, что дозиметр...

Номер патента: 1483012

Опубликовано: 30.05.1989

Автор: Викторов

МПК: E02B 8/02

Метки: водоводе, механических, напорном, примесей, улавливания

...А-А на фиг.11 на фиг, 3 - разрезБ-Б на фиг.1,Подводящий трубопровод 1 расположен параллельно отводящему трубопроводу 2, соединен с ним внахлести подключен к нему тангенциально. Втрубопроводе 2 последовательно установлены поперечная диафрагма 3 свнутренним цилиндрическим насадком4 и эжектор, выполненный в виде сопла 5смесительной камеры 6 и диффузара 7 и образующий со стенками трубопровода 2 камеру 8 пониженного давления, Входной патрубок 9 гидроцик-лона 10 имеет кран 11 и подключентангенциально навстречу подводящемутрубопроводу 1 к отводящему трубопроводу 2 с верховой стороны. диафрагмы3. Выходной патрубок 12 гидроциклона1 О подключен к камере 8, а патрубок13 расположен над местом сброса механических примесей.1При пропуске...

Номер патента: 1472096

Опубликовано: 15.04.1989

Авторы: Викторов, Горбачев, Шепельский

МПК: B01D 29/48

Метки: проволочно-щелевого, типа, фильтрующий, элемент

...фбок 6. Зазор Л между смежными витками проволоки диаметром д определяется разницей в высоте 5 расположения витков проволоки относительно друг друга на наружной поверхности ребра каркаса или разницей глубины выполнения смежных канавок на ребре. Чем больше перепад глубин соседних канавок на поверхности ребра (5), тем больше величина зазора Л между смежными витками проволоки. Глубина необходимого смещения профиля смежных витков определяется по формуле= 2 НЛ- Л" ( Малое изменение величины зазора Л достигается большим по величине изменением величины 5, т, е. выполнение заданного зазора Л возможно на обычном технологическом оборудовании.1472096 К,= 112 К,+К,(2) 5 Формула изобретения Пофо мле 1 5= 2 дЛ+Л ==0,0458 м или по муле (2 К 2= 2...

Номер патента: 1469340

Опубликовано: 30.03.1989

Авторы: Борисов, Викторов, Серпученко, Сильвестров

МПК: G01B 7/02

Метки: виброперемещений

...зовано, например, для измерения относительных перемещений вибростолов.5 Целью из обр етения я вля ется повышение точности измерений.На чертеже изображено предлагаемое устройство, общий вид. 10Устройство содержит индикатор 1 часового типа, установленный на стойке 2, На штоке 3 индикатора расположен подпружиненный измерительный наконечник 4 с электрическим контактом, Микрометрический винт 5 установлен с возможностью взаимодействия со штоком индикатора 1. На объекте 6, виброперемещения которого измеряются, установлен электрический контакт 7. Через источник тока и аттенюатор 8 контакты подключены к входу усилителя-ограничителя 9, к выходу которого подключен блок 10 сравнения с регистратором 11, 25Устройство работает следующим...

Номер патента: 1462168

Опубликовано: 28.02.1989

Авторы: Викторов, Евстратов, Пушкин

МПК: G01N 21/00

Метки: лекарственных, распадаемости, средств, таблетированных

...промышленности.Целью изобретения является сокращение времени подготовки устройствак работе.На чертеже приведена Функциональная схема устройства. 10Устройство содержит нагреватель 1,термодатчик 2, контактор 3 с элементом 4 его блокировки, привод 5датчик 6 распадения таблеток, хронометры 7, элементы пуска их 8 и сброса 9 показаний, элемент синхронизации 10, пусковую кнопку 11, индикатор 12, датчик 13 исходного положения,. логический элемент И 14.Устройство работает следующим образом,При нажатии пусковой кнопки 11включается привод 5 корзины с таблетками.При этом сигнал с выхода элемента 4 блокировки включает хронометры 7. По мере распадения таблеток появляются сигналы на выходах датчиков 6, останавливающие соответствующие...

Номер патента: 1461666

Опубликовано: 28.02.1989

Авторы: Викторов, Иванов

МПК: B61D 17/18

Метки: вагона, внутренняя, кузова, облицовка

...стыках плит. Продольные рейки3 в отличие от реек 4 установлены на опорных элементах 5 без соприкосновения с внутренней обшивкой и имеют по двум плоскостям монтажные зазоры а, обеспечивающие заход реек 4 при любой последовательности сборки.Опорные элементы выполнены в виде 20деревянных брусков с фальцами 6 на диагональных краях, примыкающих к внутреннейобшивке, и расположены с определенныминтервалом в углах схождения плит 1 и 2.Продольные рейки могут быть выполненыуголкового профиля (фиг, 2 и 3) или плоскими (фиг. 4). В первом случае их можноиспользовать по трем углам схождения безпригонки торцов на ус, во втором случаецелесообразно их использовать в комбинации с уголковым профилем. Рейки собирают в каждой концевой части вагонаП-образно и...

Номер патента: 1455401

Опубликовано: 30.01.1989

Авторы: Викторов, Игумнов, Комолов, Полосухин, Симкин

МПК: H05K 7/00, H05K 7/14

Метки: аппаратуры, радиоэлектронной, шасси

...вертикальной оси координат(фиг.4), Стяжка 3 выполнена из двухстержней 10, размещенных в трубе 11 с пазом 12 и закрепляемых с помощью болтов 13, завинчиваемых в отверстия14 соответствующих стержней 10. На стяжке 3 установлены хомуты 15, стягиваемые с помощью винтов 16.Перед сборкой шасси ослабляя бол ты 13 каждой из стяжек 3, перемещают последние вместе со стержнями 10 вдоль паза 12 трубы 11 таким образом, чтобы расстояние между свободными концами стержней 10 соответствовалогабариту каркасов 6, предполагаемых к установке, и затягивают болты 13, а затем, ослабив винты 16, устанавли- вают на стяжку 3 хомуты 15.При сборке шасси собирают основание 1, закрепляя размещенные между профилями 2 стяжки 3 винтами 4 и ус. танавливая их в...

Номер патента: 1453262

Опубликовано: 23.01.1989

Авторы: Викторов, Лапшов, Филипин

МПК: G01N 21/17

Метки: ампулах, жидкости, прозрачных

...с 4 О тор 70, шестерни 71 и 72 привода для кулачком 61 привода для перемещения перемещения ампул приводят во вращесосудов. Центральная ось 62 рыча ние вал 73, при этом электромагнитга 60 установлена в кронштейнах 63, ная полумуфта 75 через полумуфту 78 укрепленных на станине . Рычаг 60 приводит во вращение втулку 77, а подпружинен пружиной 64 для обеспе через нее и кулачок 81, который эасчения постоянного контакта ролика тавляет перемещаться через ролик 47 рычага 60 с кулачком 61В централь- вверх рычаг 46 и приводит во враще" ном проходе между планками 50 и 51 ние шестерню 42 узла 39 удвоения установлены вертикальные направляю- хода. При перемещении шестерни 42 по щие 65 со стороны прохода годных 50 зубчатой рейке 41...
