Преобразователь последовательного кода в параллельный

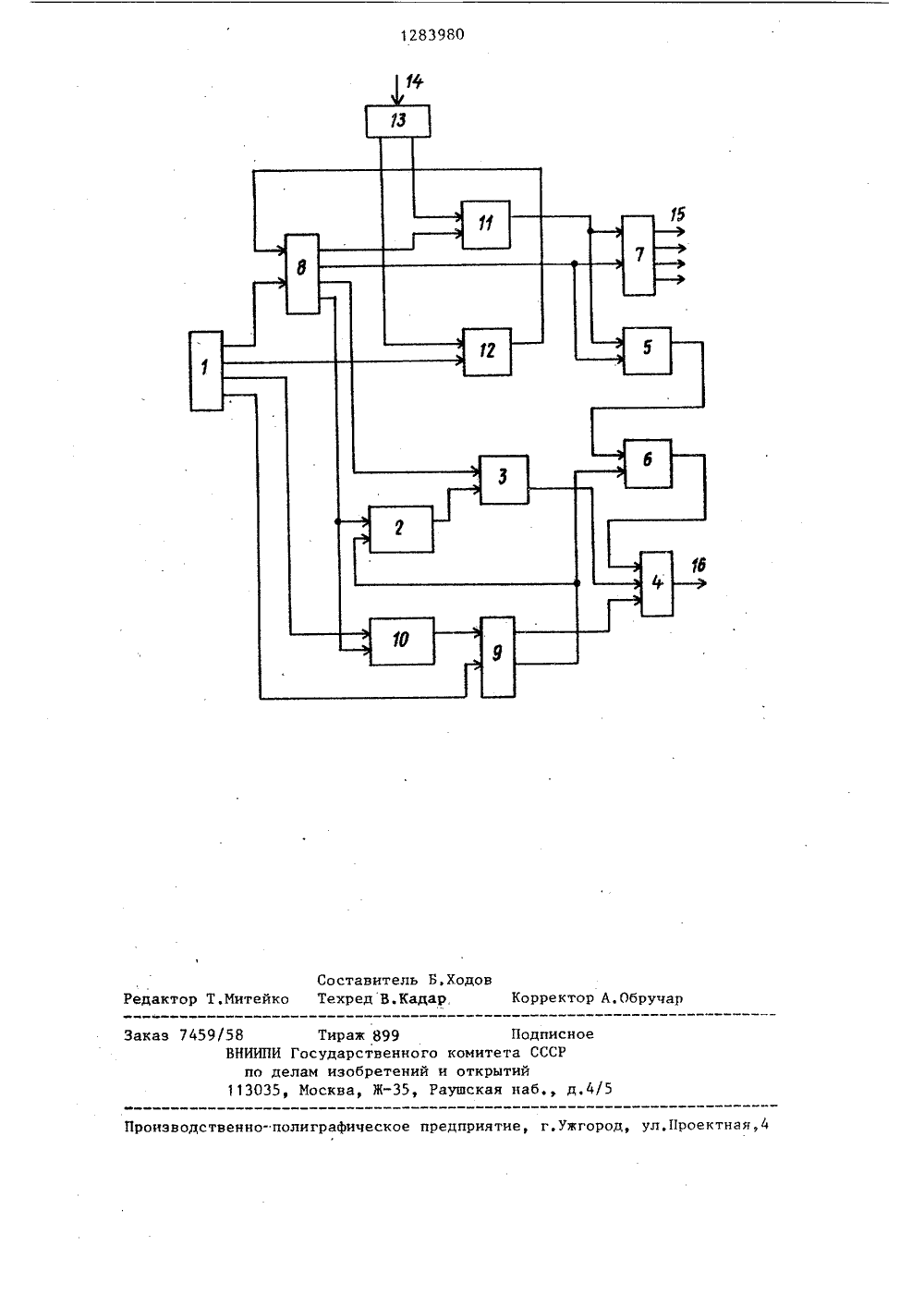

(19) (21) А 1)4 Н 03 М 9/00 ПИСАНИЕ ИЗОБРЕТЕН СВИДЕТЕЛЬСТ Н АВТОРСН ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ(56) Авторское свидетельство СССР 9 1081639, кл. С 06 Р 5/04, 1982,Авторское свидетельство СССР У 783789, кл. С 06 Р 5/04, 1979. (54) ПРЕОБРАЗОВАТЕЛЬ ПОСЛЕДОВАТЕЛЬНОГО КОДА В ПАРАЛЛЕЛЬНЫЙ(57) Изобретение относится к вычислительной технике, а именно к устройствам преобразования информации, представленной в виде последователь - ного кода, и может быть использовано в автоматических системах для связи с цифровыми вычислительными устройствами. Преобразователь формирует на выходе параллельный код только в том случае, если на его вход поступило заранее заданное количество разрядов последовательного кода и в момент преобразования не было сбоев, вызванных кратковременным снятием питания или эти сбои не привели к искажению входной информации, Данное свойство обеспечивает преобразователю высокую функциональную надежность. Преобразователь последо" вательного кода в параллельный содержит генератор тактовых импульсов, два счетчика импульсов, два -элемента И, четыре триггера, два распредеФ лителя импульсов, регистр сдвига и формирователь импульсов1 ил.1 128Изобретение относится к вычислительной технике, а именно к устройствам преобразования информации, и может быть использовано в автоматических системах для связи с цифровыми вычислительными устройствами.Цель изобретения - повышение Фун" кциональной надежности эа счет исключения сбоев, вызванных кратковременным снятием питания,и за счет фор - мирования выходного кода только после приема достоверной информации.Ка чертеже представлена функциональная схема преобразователя.Преобразователь последовательного кода в параллельный содержит генератор 1 тактовых импульсов,.первый счетчик 2 импульсов, первый триггер 3, первый и второй элементы И 4 и 5, второй триггер 6, регистр 7 сдвига первый и второй распределители 8 и 9 импульсов, второй счетчик 10 импульсов, третий и четвертый триггеры 11 и 12, формирователь 13 импульсов.Вход формирователя 13 импульсов является входом 14 преобразователя, выходы регистра 7 - выходами 15 преобразователя, а выход элемента И 4 - выходом записи 16 преобразователя.Преобразователь последовательного кода в параллельный работает следующим образом.Двоичный последовательный 32-разрядный код поступает по входу 14 в Формирователь импульсов 13, где преобразуется в последовательность импульсов информации и импульсов синхронизации. Импульс синхронизации поступает на информационный вход четвертого триггера 12 и тактовыми импульсами с генератора 1 записывается в четвертый триггер 12 и с его выхода подается на вход первого распределителя 8 импульсов, на другой вход которого поступают тактовые импульсы с генератора 1, на входе первого распределителя 8 импульсов формируется последовательность импульсовпервый из которых, поступая на вход синхронизации третьего триггера 11, записывает информацию в третий триггер 11 Второй импульс с выхода первого распределителя 8 импульсов, поступая на вход регистра 7 сдвига, производит последовательный сдвиг информации,поступившеч с третьего триггера 11, Третий импульс поступает на нулевой вход триггера 3 и переводит его в нулевое состояние, при этом на его 3980 2выходе вырабатывается запрещающийсигнал. Четвертый импульс подаетсяна счетный вход первого счетчика 2,увеличивая его состояние на "1", и5на вход установки в "О" второго счетчика 10, устанавливая его в нулевоесостояние. С выхода третьего триггера 11 информационные импульсы поступают на вход регистра 7 сдвига в ко 1 О тором под воздействием тактовых импульсов с выхода первого распределителя 8 импульсов происходит продвижение информации, и одновременно информационные импульсы, соответству 15 ющие коду "1"через второй элементИ 5 поступают на счетный вход второготриггера 6, В 32-рязрядном коде,поступающем по входу 14, содержитсяразряд четности, дополняющий инфорОО мацию до нечетного состояния, Такимобразом, при поступлении всех 32-хразрядов кода на выходе второго триггера 6 Формируется разрешающий сигнал если количество единиц" в ко 25 де было нечетное. После прохождения32-х импульсов следует пауза, В этотмомент времени на вход установки в"0" второго счетчика 10 сигналы неоступают, а на счетный вход подаются30 пульсы с выхода генератора 1. Еслиреми между импульсами синхронизации соответствует паузе между словами, на выходе второго счетчика 10вырабатывается разрешающий сигнал,ко 35 торый, поступая на второй распределитель импульсов 9, под воздействиемтактовых импульсов с генератора 1 вырабатывает два импульса, Первый импульс поступает на второй вход пер 40 вого элемента И 4, если есть разрешение от триггера 3 и триггера 6, формирует сигнал разрешения записи инФормации, выдаваемой по выходу 16,Второй импульс с выхода второго рас 45 пределителя 9 импульсов подается напервый счетчик 2 и триггер 6 и обнуляет их, Триггер 3 формирует сигнал разрешения, .если поступило 32импульса, если импульсов больше или50.меньше 32-х, сигнал разрешения приема информации не формируется,Импульсы на выходах генератора 1тактовых импульсов Формируются в та кой последовательно, что на каждомпоследующем выходе импульс формируется по заднему фронту импульса на предшествующем выходе, Причем Формирование импульса на первом входе про3 1283980исходит по заднему фронту импульсана четвертом выходе,Формула изобретения 5Преобразователь последовательного кода в параллельный, содержащий генератор тактовых импульсов, первый счетчик импульсов, выход которого соединен с Я-входом первого тригге ра, выход которого соединен с первым входом первого элемента И, второй элемент И, выход которого соединен со счетным входом второго триггера, и регистр сдвига, о т л и ч а ю щ и йс я тем, что, с целью повыщения функциональной надежности преобразователя за счет исключения сбоев, вызванных кратковременным снятием питания, и за счет формирования выходного ко да только после приема достоверной входной информации, в него введены распределители импульсов, второй счетчик импульсов, третий и четвертый триггеры и формирователь импульсов, 25 первый и второй выходы которого соединены с Р-входами третьего и четвертого триггеров соответственно,первый выход первого распределителя импульсов соединенс С-входом третьего 30 триггера, второй выход - с первыми входами регистра сдвига и второго элемента И, третий выход - с К-входом первого тригера, четвертый выход - со счетным входом первого счет- З 5 чика импульсов и входом установки нуя второго счетчика импульсов, перый выход второго распределителя импульсов соединен с входами установки нуля первого счетчика импульсов и второго триггера, выход второго счетчика импульсов соединен с первым входом второго распределителям импульсов, второй выход которого соединен с вторым входом первого элемента И, выход второго триггера соединен с третьим входом первого элемента И, выход третьего триггера соединен с вторыми входами регистра сдвига и второо элемента И, выход четвертого триггера соединен с первым входом первого распределителя импульсов,первый выход генератора тактовых импульсов соединен с вторым входом первого распределителя импульсов, второй выход - с С-входом четвертого триггера, третий выход - со счетным входом второго счетчика импульсов, четвертый выход - с вторым входом второго распределителя импульсов, вход формирователя импульсов является входом преобразователя последовательного ко" да в параллельный, выходы регистра сдвига являются информационными вы ходами преобразователя последовательного кода в параллельный, выход первого элемента И является дополнительным выходом записи преобразователя последовательного кода в параллельный.1283980 оставитель Б,ХодовехредВ.Кадар,рректор А,Обруча Митей актор Заказ 7459/58ВНИИПИ Г по делам 3035, Мо
