Устройство для правки и упрочнения проволоки
Номер патента: 1313549
Опубликовано: 30.05.1987
Автор: Субботин
МПК: B21F 1/02
Метки: правки, проволоки, упрочнения
...содержит разъемный корпус 1, соединенный резьбой, в которомразмещена плавающая перемычка 2, разделяющая его на полости 3 и 4, которые могут принимать по необходимостиразличные объемы, Корпус 1 и перемычка 2 имеют стенки 5, выполненныепо форме конусов, через центры которых проходят направляющие отверстия6. Полость 3 заполнена шарами 7 большего диаметра, а полость 4 - шарами8 меньшего диаметра, причем последние находятся в стороне выхода проволоки 9,Для заполнения полости 4 шарами8 в корпусе 1 выполнено резьбовоеотверстие, закрытое пробкой 10,Устройство работает следующим образом.Перед обработкой проволоку 9 пропускают через отверстие 6 корпуса 1,затем засыпают полость 3 шарами 7и устанавливают перемычку 2, пропуская...
Устройство для испытания выключателя высокого напряжения на отключающую способность
Номер патента: 1307409
Опубликовано: 30.04.1987
Автор: Субботин
МПК: G01R 31/333
Метки: выключателя, высокого, испытания, отключающую, способность
...значения равны по величине, В момент достижения токами источников 1 и 7 нулевого значения срабатынаит испытуемый выключатель и отключающий элемент 9, обрывая соответствующие токи, Если параметры модели 5 выбраны так, что частотные характеристики ее и линии 1 О совпадают, то колебания напряжения на них после обрыва отключаемого тока совпадают по форме, Однако эти колебания имеют сдвиг по фазе на 180 , так как и момент обрыва тока падения напряжений на линии и модели 5 имеют противоположный знак вследствие встречного направления токов через них, После обрыва тока отключающим элементом 9 цель из элементов 7 - 9 отсоединяется от модели 5, Результирующее. носстананлинающееся напряжение, прикладываемое к испытуемому выключателю, имеет три...
Устройство для смазки элементов тягового органа конвейера
Номер патента: 1305099
Опубликовано: 23.04.1987
Авторы: Левшин, Никольский, Субботин, Трайтелевич, Удалов
МПК: B65G 45/02
Метки: конвейера, органа, смазки, тягового, элементов
...реле 11 времени подключено параллельно. Всасывающая магистраль насоса 8 соединена с источником 18 смазки. Реле 11 времени включает в себя золотник 19, ресивер 20 и пневмодроссель 21.В исходном положении поворотная рамка 6 прижата пружиной 13 к упорам 14.Устройство работает следующим образом.Катки конвейера 3 наезжают на поворотную рамку 6, отклоняют ее, растягивая пружину 13, и вал 4 с кулачками 5 поворачивается. При этом один из кулачков 5, нажимая на рычаг 9, утапливает плунжер насоса 8, который выталкивает в смеситель 15 определенную дозу масла, пропорционально ходу плунжера. Доза масла определяется ходом плунжера, зависящим от расстояния между валом 4 и плунжерцым насосом, полученным конструктивно при закреплении плунжерного насоса....
Устройство для измерения давления в толще слабого грунта
Номер патента: 1303663
Опубликовано: 15.04.1987
Авторы: Данилов, Косов, Субботин
МПК: E02D 1/00
Метки: грунта, давления, слабого, толще
...10, 11 закреплены накорпусе посредством обжимных колец19, 20.Устройство для измерения давленияв толще слабого грунта работает следующим образом. Формула изобретения25 Устройство для измерения давленияв толще слабого грунта, включающее корпус с конусным наконечником и крышкой с центральными каналами, датчики 30 полного и порового давления, вмонтированные в корпус и соединенные посредством центральных каналов в крышке корпуса, с измерительными приспособлениями и переходник, о т л и ч а ю - 35 щ е е с я тем, что, с целью повышения надежности работы устройства в грунтах с неоднородной структурой, корпус снабжен подвижным кольцом и задвижками с боковыми проточками и 40 упорами на нижних концах и выполнен в виде усеченного цилиндра с...
Устройство для обработки воздуха и воды
Номер патента: 1295159
Опубликовано: 07.03.1987
Авторы: Брук, Зусманович, Лукин, Платонов, Плахов, Рыжак, Сибряков, Субботин, Тимченко
МПК: F24F 3/14
...3 воздушными патрубками, поддон 4 с жидкостью, расположенный в нижней части корпуса 1, и установленные над поддоном 4 воздухораспределительную решетку 5 с направляющими лопатками 6 и опорную решетку 7 с подвижной орошаемой насадкой 8, в верхней части корпуса установлен сепаратор 10. При этом входной патрубок 2 расположен на корпусе 1 между поддоном и опорной решеткой 7, воздухораспределительная решетка 5 установлена с наклоном к горизонтальной плоскости в сторону входного патрубка 2, а верхние кромки лопаток 6 воздухорас 30 пределительной решетки 5 расположены в одной плоскости. Воздухораспределительная решетка 5 снабжена дополнительными лопатками 9, имеющими высоту, превышающую высоту основных, причем каждая дополнительная лопатка...
Способ производства конструкционной низколегированной стали
Номер патента: 1291606
Опубликовано: 23.02.1987
Авторы: Абдикаримов, Егер, Сачавский, Сокол, Субботин, Цемахович
Метки: конструкционной, низколегированной, производства, стали
...раскисления, а ферромарганца для окончательного и предварительного раскисления позволяет снизить угар марганца и облегчает попадание в заданные пределы по углероду. Способ производства конструкционной низколегированной стали осуществляется следующим образом,Расплавляют шихту, состоящую из металлолома с содержанием углерода 0,4-0,5 , наводят шлак, проводят окислительный процесс плавки,включающий периодическую подачу железной руды и известняка в кипящий металл при 1620-1660 С в течение 20-25 мин, после этого проводят раскисление шлака. После раскисления шлака и рафинирования металла осуществляют предварительное раскисление и легирование металла в электропечи ферросилицием и ферромарганцем, затем производят раскисление и легирование в...
Кондукционный электромагнитный расходомер
Номер патента: 1290075
Опубликовано: 15.02.1987
Авторы: Квасневский, Коковкин, Субботин, Якушонок
МПК: G01F 1/58
Метки: кондукционный, расходомер, электромагнитный
...поступают импульсы, соответствующие переходу синусоиды генератора через точку 0 , аО на вход 72 поступают тактовые импульсы й,. с выхода 6 МПУ 5, Навыходе 73 ПСФ 70 получается двоичный код, со12 Таким образом, МПУ 5 запоминает суммарный фазовый сдвиг тракта скоростного сигнала, относительно напряжения генератора синусоидального напряжения, который в дальнейшем учитывается при определении расхода. Выравнивание коэффициентов усиления основано на принципе амплитудного детектирования одного периода вихревого напряжения, подаваемого на оба селективных усилителя, сравнения продетектированных напряжений и введения коррекции по коэффициенту усиления в один иэ селективных усилителей, Дискретность обработки синусоидального напряжения выбирается...
Способ производства кускового торфа из торфяных залежей низинного типа
Номер патента: 1289992
Опубликовано: 15.02.1987
Авторы: Беденко, Нашкевич, Некрашевич, Соловьев, Субботин, Суворов, Терентьев, Ходяков, Хозяев, Чистяков
МПК: C10F 7/06, E21C 49/00
Метки: залежей, кускового, низинного, производства, типа, торфа, торфяных
...окуная его в раствор. После сушки до влажности 337 прочностькусков при одноосном сжатии повышается по сравнению с контрольной серией на 227 при полной сохранности кусков, а по .сравнению с прототипомна 67. (табл. 2) при полной. сохранности кусков.П р и м е р 2. Приготавливают37-ный водный раствор композиции указанного состава, Затем из низинноготорфа, переработанного на диспергирующем механизме, при влажности 827.35 и степени разложения 357 Формуют куски диаметром 40 мм и длиной 60 мм.Водный раствор композиции наносятна поверхность куска, окуная его враствор. После сушки до влажности337 прочность кусков при одноосномсжатии повьппается по сравнению сконтрольной серией в 1,48 раза приполной сохранности кусков, а по сравнению с...
Устройство для подачи порции стекломассы
Номер патента: 1286542
Опубликовано: 30.01.1987
Авторы: Ветренников, Зверева, Лозинский, Субботин, Щукин
МПК: C03B 7/22
Метки: подачи, порции, стекломассы
...устройства. 4 ил. 2нирно-рычажного механизма 6. В результате такого наложения движений конец желоба 1 с сегментом опускается к поверхности расплава 11, при этом сегмент опущен вертикально вниз. По окончании движения шарнирно-рычажный механизм упирается в упор 7, а сегмент 2 и конец желоба 1 погружаются в стекломассу 11, занимая положение А (фиг. 1), Сегмент 2, установленный на валу 4, начинает поворачиваться относительно желоба 1 и занимает положение, обозначенное штрих-пунктиром на фиг, 2. Поворот осуществляется на 90-110 от привода (не показан). В это время стекломасса затекает в полость 3 сегмента 2 и желоб 1, занимая часть его. Сегмент 2, заполнившись стекломассой, поворачивается на валу 4, возвращаясь в исходное положение....
Акустический строительный элемент
Номер патента: 1278414
Опубликовано: 23.12.1986
Авторы: Борисов, Макогон, Савочкин, Сероухов, Субботин, Толотов
МПК: E04B 1/84
Метки: акустический, строительный, элемент
...трудцосгорасмых модификаций. 3(1Акустические плиты 1 изготавливаются из полужесткой минераловатцой плиты с объемным весом у = 150 кгс/м (акустическая )Инерагозатцая пли)а марки ПА).Акустические плиты 1 збьединень В элемент звукопроцицаемой эластичной оболочки 3, которая охватывает их снизу, приклссНа К ЦаРЖНЫМ ПЛОСКОСТ 5:М И ВЕРХНИМ Г)аням, образуя замкнутый контур.Звукопроцицаемая эластичная оболочка 3 изготавливается из стеклоткаци, стеклохолс та или спсциал)цой пленки с голц)иной ".с нее 25 мк. Акустический стрс ительный элемент образуется из заго;овки с продольным пазом 7, равным расстоянию между акустическими плитами (фиг.41, П) известной технологии Ширина паза 7 рави; трем толщицам плиты.Металлические ххуты 5 изготавливают из...
Устройство для непрерывного разогрева битума
Номер патента: 1276723
Опубликовано: 15.12.1986
Авторы: Воронков, Герман, Субботин
МПК: E01C 19/08
Метки: битума, непрерывного, разогрева
...18 с вилками 19 для цапф 17. Сборник - накопитель 14 емкости 1 размещен в поддоне 16, касается его дна 20 и опирается на его раму 21, при этом в поддоне 16 образуются две полости 22 с дополнительными горелками 23, равно удаленными от оси 24. Емкость 1 выполнена с воронкой 25 выдачи битума при наклоне поддона 16 за ручку 26 40 и снабжена съемным экономайзером 27 для разогрева битума на вытяжной трубе 8. К полостям 22 примыкает вытяжная труба 28, образованная в зазоре между задними торцами емкости 1 и поддона 16.Устройство для непрерывного разогрева 45 битума работает следующим образом.Кусковой битум при открытой крышке 2 емкости 1 загружают в отсек 5, В процессе работы для безопасного погружения кусков в расплавленный битум...
Система управления поточной линией для приготовления стекольной шихты
Номер патента: 1276624
Опубликовано: 15.12.1986
Авторы: Ефременков, Субботин
МПК: C03B 1/00
Метки: линией, поточной, приготовления, стекольной, шихты
...40 с вырабатывается команда на увпажнение песка, включающая через тиристорный блок 35 упрагления насос 12 увлажнения. Время увлажнения шихты регулируется. По окончании команды "Увлажнение" в блоке 36 загрузки и разгрузки песка формируется разрешение в блок 34 очереди разгрузки на разгрузку остальных компонентов. Остальные компоненты могут разгружаться на увлажненный песок поочередно в соответствии с порядком прохождения материала по сборочному транспортеру 5. При этом достигается предварительное смешивание остальных компонентов и качественное перемешивание с увлйкненным песком, исключающее комкованиешихты. Время загрузки контролируется и не должно превышать 2 мин, По окончании разгрузки весов 2 устройства 14 согласования выдают сигналы в...
Способ раскисления стали в электропечах
Номер патента: 1275048
Опубликовано: 07.12.1986
Авторы: Абдикаримов, Егер, Сачавский, Сокол, Субботин, Цемахович
Метки: раскисления, стали, электропечах
...начала окислительного процесса путем подачи на шлак известняка и коксика в2 О количествах, соответственно равных013 н О,ОЗХ по отношению к весу стали. Подачу известняка и коксика проводят через каждые 5 мин в течение25 мин (4 присадки). Коксик прекраща25 ют подавать перед осаждающим раскислением металла, известняк продолжаютподавать через каждые 5 мин и в период осаждающего раскисления и легирования последнюю присадку иэвестнящ ка делают в ковш перед Сливом металла (всего делают 1 О присадок извест-,няка),Механические свойства: а =0,28 мДж,НБ=436 ед., о =1 450 н/мП р и м е р 2. Сталь раскисляютпо способу, приведенному в примере 1,На разовую присадку подают известнякн коксик в количествах, соответствующих 015 и 0,04 Х.Механические...
Устройство для измерения скорости ультразвука в абразивном инструменте
Номер патента: 1265593
Опубликовано: 23.10.1986
Авторы: Бакланов, Бардин, Субботин
МПК: G01N 29/04
Метки: абразивном, инструменте, скорости, ультразвука
...с штангой 7 по оси. приемного акустического датчика 9. В исходном положении приемный акустический датчик 9 занимает положение ниже уровня базовой плиты 1.Рабочее перемещение штоков 16 и 17 осуществляется подачей воздуха к поршням 14 и 15 в полостях 24 и 25Перемещение штоков 16 и 17 в исходное положение осуществляется подачей воздуха в полость 26. Тем самым обеспечивается контакт излучающего акустического датчика 3 с объектом 27 контроля с большим усилием, чем приемного акустического датчика 9 с объектом 27 контроля. Устройство работает следующим образом.Проводится настройка инпуктосина 4 на ноль. Для этого в полости 24 и 25 подают воздух. Штоки 16 и 17 пос 1. Устройство для измерения скорости ультразвука в абразивном инЗ 5...
Способ выделения ферментных препаратов из технического ферментного препарата -амилоризин п10х
Номер патента: 1265216
Опубликовано: 23.10.1986
Авторы: Амирханян, Горячев, Еланян, Миневич, Степанов, Субботин
МПК: C12N 9/00
Метки: амилоризин, выделения, п10х, препарата, препаратов, технического, ферментного, ферментных
...проводятаналогично примеру 1, с той разницей, что высушивание препаратов осуществляют этанолом,Для этого мокрые ферментные препараты из центрифужных стаканов переносят в гомогенизатор, добавляют охлажденный (-8 С) этанол из расчета 30 мл на 10 г препарата и гомогенйзируют в течение 5 мин, фильтруют на воронке Бюхнера и сушат на воздухе в течение 12 ч,Активности ферментных препаратов составляют 26, 410, 6000 ед/г, а выход 52, 97, 94%,1265216 3П р и м е р 4. Получение ферментных препаратов на опытных установкахв производственных условиях. Экстракцию проводят водопроводной водой,осаждение осушествляют непрерывно при 5о7 С, препараты выделяют на сепараторе-кларификаторе при 4170 об/мин ипосле лиофильной сушки подвергаютдроблению.В...
Устройство для регулирования величины в ферментационных средах
Номер патента: 1263714
Опубликовано: 15.10.1986
Авторы: Арзамасцев, Бодров, Попов, Субботин
МПК: C12Q 3/00
Метки: величины, средах, ферментационных
...якорь 21, соединенный с одной стороны жестко закрепленной пружиной 22, а с другой - с кла 2 .паном-задвижкой 23, Один конец обмотки 20 эаземлен, а другой являетсявходом соленоидного клапана.Устройство работает следующим образом,При отклонении величины рН от за"данного значения датчиквеличинырН через соединительную коробку 2 подает сигнал на рН-измеритель и самописец 3, который регистрирует значение рН на бумажной ленте и в видезначения ЭДС, пропорционального рН,выдает сигнал на сумматор 4, которыйв свою очередь сравнивает полученноезначение ЭДС с сигналом задания Ппо формуле (1), что приводит к открытию соленоидного клапана 7 пропорционально напряжению о(см. формулу (1. В результате открытиясоленоидного клапана 7 происходитподача...
Устройство для формирования управляющего сигнала системы позиционирования
Номер патента: 1262568
Опубликовано: 07.10.1986
Авторы: Кривецков, Мерзляков, Столяров, Субботин
МПК: G11B 21/04
Метки: позиционирования, сигнала, системы, управляющего, формирования
...входному коду. Кроме того,блок 2 ограничения кодового сигнала способствует уменьшению разрядности цифроаналогового преобразователя 3. В частном случае блок 4 анализа ускорения может быть выполнен в виде акселерометра. Назначение функционального преобразователя 6 состоит в обеспечении равнозамедленного движения позиционера при торможении. Преобразователь 6 представляет собою вычислитель функции извлечения квадратного корня из входного сигнала, отображающего пройденный позиционером путь. Устройство работает следующим образом.Двоичный код заданного адреса перемещения позиционера поступает на входы занесения счетчика 1 разности и проходит последовательные преобразования в блоке 2 ограничения кодового сигнала, цифроаналоговом...
Устройство для решения нелинейных алгебраических уравнений
Номер патента: 1262535
Опубликовано: 07.10.1986
Автор: Субботин
МПК: G06G 7/32
Метки: алгебраических, нелинейных, решения, уравнений
...3), поэтому на вход блока 5 поступает напряжение, пропорциональное величине Х/С . Блок 5 выполняет операцию возведения числа в комплексную степень. На его выходах появляется сигнал, пропорциональный действительной и мнимой частям решения т.е.+,)у +11. В сумматоре 7ф"1 2осуществляется операция вгчитания из действительной части величины И С выхода сумматора 7 сигнал, пропорциональный величине "у, , поступает на компаратор 10 для сравнения с сигналом, полученным аналогичным образом для входного напряжения усилителя 4, пропорционального величине 213-х.Коэффициент передачи сумматора 2 для сигнала 0 равен двум.,Генератор пилообразного напряжения, вырабатывая нарастающее напряжение, обеспечивает получение множества решений уравнений...
Устройство для передачи людей и грузов в море с платформы на судно
Номер патента: 1261836
Опубликовано: 07.10.1986
Авторы: Долбичкин, Коновалов, Кононов, Субботин
МПК: B63B 27/30
Метки: грузов, людей, море, передачи, платформы, судно
...с платформы 1 на это судно, где проводится через стыковочный выступ 12 и закрепляется известным способом на барабане лебедки 16.В кабину 3 помещают груз или людей, которые по мостику 2 проходят с палубы платформы 1 и опускаются по известному трапу, После того висящая на канатах 4 кабина 3 расцепляется с мостиком 2 и начинает совершать все колебания совместно с тяговым органом 7, который движется в пространстве (колеблется) вместе с судном 11. Но в вертикальной плоскости кабина 3 еще не двигается, так как тяговый орган 7 с кабиной 3 еще не имеет связи, т. е. узел 15 фиксации не включен.Включают лебедку 6 на спуск и кабина 3 постепенно опускается вниз на величину, не менее высоты волны. В таком случае при наличии волнения на море...
Способ охлаждения реактора-размножителя на быстрых нейтронах
Номер патента: 1061624
Опубликовано: 30.09.1986
Авторы: Гришанин, Слесарев, Стукалов, Субботин
МПК: G21C 1/02
Метки: быстрых, нейтронах, охлаждения, реактора-размножителя
...2, боковой экран 3, верхний торцевой экран 4, тепловыделяющую сборку 5 (показана для простоты только одна сборка), участки 6, заполненные газом, участки 7, заполненные жидким теплоносителем, линию 8 подачи газа и линию. 9 подачи жидкого теплоносителя.Согласно настоящему способу реактор-размножитель работает следующим образом.Остановленный реактор заполнен циркулирующим через него жидким теплоносителем, например водой, под давлением, подаваемым по линии 9, и находится в подкритическом состоянии, Степень подкритичности несколько меньше эффекта реактивности при замене в активной зоне 2 жидкого теплоносителя газом. Для вывода на мощность на вход. тепловыделяющей сборки по линии 8 периодически подается газ, например аргон или азот. В...
Автоматический телефонный ответчик
Номер патента: 1259511
Опубликовано: 23.09.1986
Авторы: Панова, Полещук, Субботин
МПК: H04M 1/64
Метки: автоматический, ответчик, телефонный
...Импульс "Сброс"поступает на первые входы дешифратора 7 кода услуг и блока 8 управленияи на второй вход Формирователя 650сигналов управления коммутатором, приэтом формирователь 6 и дешифратор7 формируют на своих выходах управляющие сигналы, переключающие коммутатор 2 в исходное состояние (линия связи подключена к входу форми 55рователя 3 сигнала вызова). Блок 8управления после прихода импульса12 де одиночный импульс, включающий лентопротяжный механизм блока 10 записи. Производится воспроизведение записанной информации, По окончании про" слушивания текста. вь 1 зывающий абонент возвращает телефонную трубку своего телефонного аппарата на место. Автоматический телефонный ответчик возвращается в исходное состояние аналогично режиму...
Цилиндр для влажно-тепловой обработки текстильного полотна
Номер патента: 1257124
Опубликовано: 15.09.1986
Авторы: Евдокимов, Зельдин, Куничкин, Постников, Субботин, Щеголев
МПК: D06C 15/08, D06C 7/00
Метки: влажно-тепловой, полотна, текстильного, цилиндр
...металлических листов.На фиг. 1 показан цилиндр, общий вид; на фиг. 2 - разрез А-А на фиг.1; иа фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - то же вариант; на фиг. 5 схема движения теплоносителя по трубам секций. 3. Цилиндр по и, 1, о т л и ч а ю щ и й с я тем, что опорная прокладка состоит иэ перфорированных металлических листов. 2Цилиндр для влажно-тепловой обра- .ботки текстильного полотна содержитфланцы 1 с опорными кольцами 2, расположенными на связях 3 фланцев 5 (фиг, 1,2 и 3). На опорных кольцах2 закреплены коллекторы 4 и 5 секций6, имеющие обечайку с тканевым бандажом, представляющим собой трубы 7,расположенные вдоль образующих ци линдра по окружности с зазором однаотносительно другой. В коллектор 5ввернуты ниппеля 8 для ввода...
Устройство для измерения износа контактного провода
Номер патента: 1254289
Опубликовано: 30.08.1986
Автор: Субботин
МПК: G01B 7/12
Метки: износа, контактного, провода
...крайнем положении, а кон,тактный провод 20 опирается на направляющие б в произвольной точкеиз-за смещения контактного провода20 относительно рельсового пути.В цилиндры приводов 24 подают рабочее давление и штоки 23 перемещаютпо направляющим 6 полупризмы 21 и 22навстречу друг другу. При касанииодной из полупризм, например полупризмы 22, с контактным проводом 20 каретка 1 со столом 5 начинает перемещаться вправо до касания второй полупризмы 21 с проводом 20. В этом положении провод 20 взаимодействуеттакже с контактом 8 измерительногоштока 16. ЗОПри дальнейшем перемещении полупризм 21 и 22 до касания друг с другом и замыкания микроконтактов 3провод 20 отходит от направляющих 6на геличину "а" (см, фиг.3), опорнаяпризма ориентируется...
Устройство для усадки текстильного материала
Номер патента: 1252411
Опубликовано: 23.08.1986
Автор: Субботин
МПК: D06C 21/00
Метки: текстильного, усадки
...При повороте клавацон 7 их расположение отцосителг цо противолежащих сопел 6 меняется ца обратное, врезультате чего ткань 3 отклоняетсяв противоположном направлении, и наветвях ткаци 3 в каждом канале 2 возбуждается бегущая поперечная волна. 5При непрерывном вращении клапанов 7зти волны поддерживаются ца той части, которая задана скоростью вращения двигателя 11 нлц настройкой вариатора 12, т.е. создается режим вынужденного колебания. Поворотом заслонки 14 регулируют расход воздухачерез сопло 6, добиваясь максимальной или оптимальной амплитуды колебания ткани 3. Воздух, поданный через воздуховоды 16, проходит черезперфорацию 15 в канал 2, где образует восходящий поток, с обеих сторонвзвешивающий колеблющуюся ветвь ткани 3 и...
Устройство для снятия стягивающих скоб с опок
Номер патента: 1245411
Опубликовано: 23.07.1986
Авторы: Ансолис, Петров, Субботин
МПК: B22D 33/06
Метки: опок, скоб, снятия, стягивающих
...к литейному производству и может быть применено на заливочных конвейерах, где приходится осуществлять технологические операции с опоками во время их транспортировки.Цель изобретения - автоматизация процесса снятия скоб, установленных на разнонаправленных клиновидных приливах опок,Н а фиг, 1 показан конвейер, вид сверху; на фиг. 2 - отклоняющий механизм, вид сверху; на фиг. 3 - вид А на фиг, 1; на фиг, 4 ". разрез Б-Б на фиг. 3.Н а конвеиере 1 расположены опокич2 веверхняя и нижняя части которых скреплены скобами 3Роликовые батареи 4, рамы которых 5 шарнирно установлены на рычагах 6, прижаты к опокам 2 пружинами 7 и лежат на опорных катках 8. На раме 5 закрепЛена ось 9, на которой установлены поворотный рычаг 1 О, соединенный с...
Устройство для дистанционных измерений смещений горных пород
Номер патента: 1245703
Опубликовано: 23.07.1986
Авторы: Бабиков, Субботин
МПК: E21C 39/00
Метки: горных, дистанционных, измерений, пород, смещений
...по схемам фиг. 3 и 4 производят аналогично.При относительном смещении реперов шкив датчика поворачивается за счет трения между поверхностью шкива и витками охватывающей его тяги. При этом изменяется сопротивление резистора, что фиксируется измерительной аппаратурой, и по предварительно построенному тарировочному графику определяют величину смещения за время, прошедшее с момента предыдущего измерения. В конкретном исполнении данного устройства использована дистанционная передача сигнала по проводам (провода не показаны). Однако устройство при необходимости может быть применено с передачей сигнала без проводов), например установкой на репере радиопередатчика, несущая частота которого зависит от емкости вари- капа, управляемого...
Устройство для приготовления стекольной шихты
Номер патента: 1244114
Опубликовано: 15.07.1986
Авторы: Ветренников, Лозинский, Рыбин, Субботин, Щукин
МПК: C03B 1/00
Метки: приготовления, стекольной, шихты
...звена 12 определяются особенностями взаимодействия ведущего и ведомого звеньев, которое осуществляется за счет того, что ведущее звено 10 контактирует с ведомым звеном 12 с помощью цевок 11, заходящих при вращении ведущего звена 1 О в радиальные пазы 13 ведомого звена 12. Цевка 11 входит в соответствующий радиальный паз 13 ведомого звена 12 и поворачивает его на определенный угол, величина которого определяется количеством цевок и радиальных пазов мальтийского механизма (чем больше число пазов ведомого звена, тем меньше угол его поворота). При повороте ведомого звена 12 цевка 11 движется по окружности относительно оси ведущего звена 10 и прямолинейно относительно радиального паза 13, доходя до его конца в момент максимальной...
Способ переработки материала в дробилке
Номер патента: 1240447
Опубликовано: 30.06.1986
Авторы: Марусов, Осипова, Пархоцик, Субботин
МПК: B02C 1/00, B02C 23/00
Метки: дробилке, переработки
...способа применительно к щековой дробилке с одной подвижной. щекой сложного качания,Способ осуществляют следующим образом.Материал иэмельчается в камере 1 между неподвижной дробящей щекой 2 с отверстиями (перфорацией) 3 и подвижной щекой 4 с приводом известной конструкции в составе эксцентрикового вала 5, шкива-маховика 6, рас- порной плиты 7 и других элементов. Куски материала в камере разрушают - . ся в результате цикличного раэдавливания.при каждом ходе щеки 4 вперед (влево, а при отходе ее вправо они опускаются. Отверстия 3 выполнены 1продолговатыми, а их края 8 предотвращают проскальзывание. кусков особенно мерзлой породы вверх при раз, давливании. При этом отверстия могут постепенно, забиваться. Очистка их осуществляется...

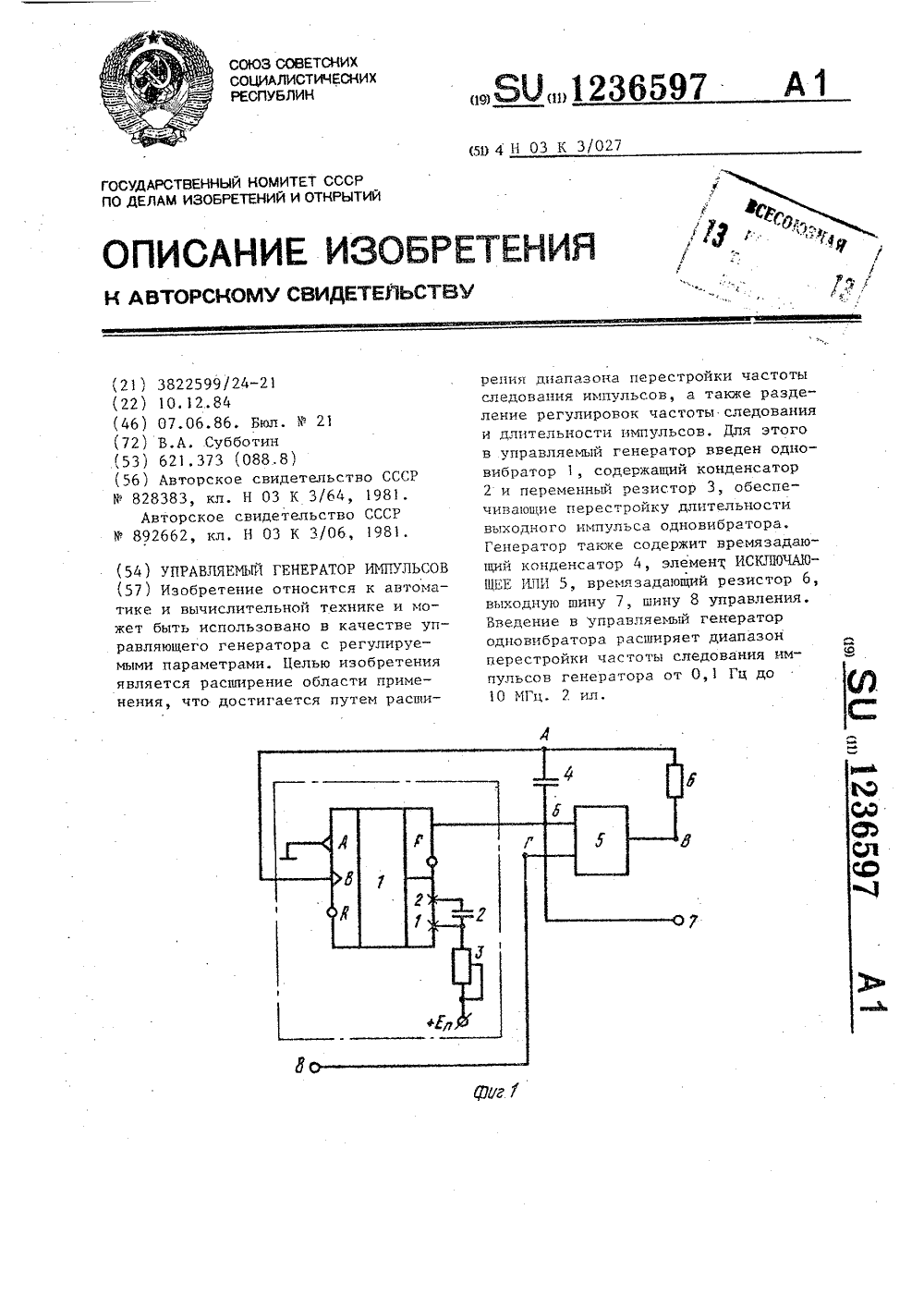

Управляемый генератор импульсов
Номер патента: 1236597
Опубликовано: 07.06.1986
Автор: Субботин
МПК: H03K 3/027
Метки: генератор, импульсов, управляемый
...45вызывает заряд конденсатора 4, Прицостижении в точке А уровня запуска(11, фиг. 2) одновибратора проис 1 цп 1 цходит изменение уровня от 0 дов точке Б (время ь , фиг. 2), в 5 О1 цточке В устанавливается уровень 0Далее происходит заряд конденсатора4, в другом направлении до моментаокончания импульса (время 1 , фиг,2),вырабатываемого одновибратором 1 55длительность импульса определяетсявремязадающей целью, состоящей изконденсатора 2 и переменным резистором 3, Для того, чтобы запретитьработу генератора на шину 8 требуется подать уровень логического нуля.При этом возможны следующие ситуации,В случае, когда импульс) Формируемый одновибратором 1 в точке Б,еще не окончен, при подаче на шину8 логического нуля (время 1фиг.2)на выходе логического...
Устройство для плющения ленты
Номер патента: 1235600
Опубликовано: 07.06.1986
Авторы: Бричко, Кривощеков, Лукьянов, Субботин
МПК: B21F 21/00
