Управляемый генератор импульсов

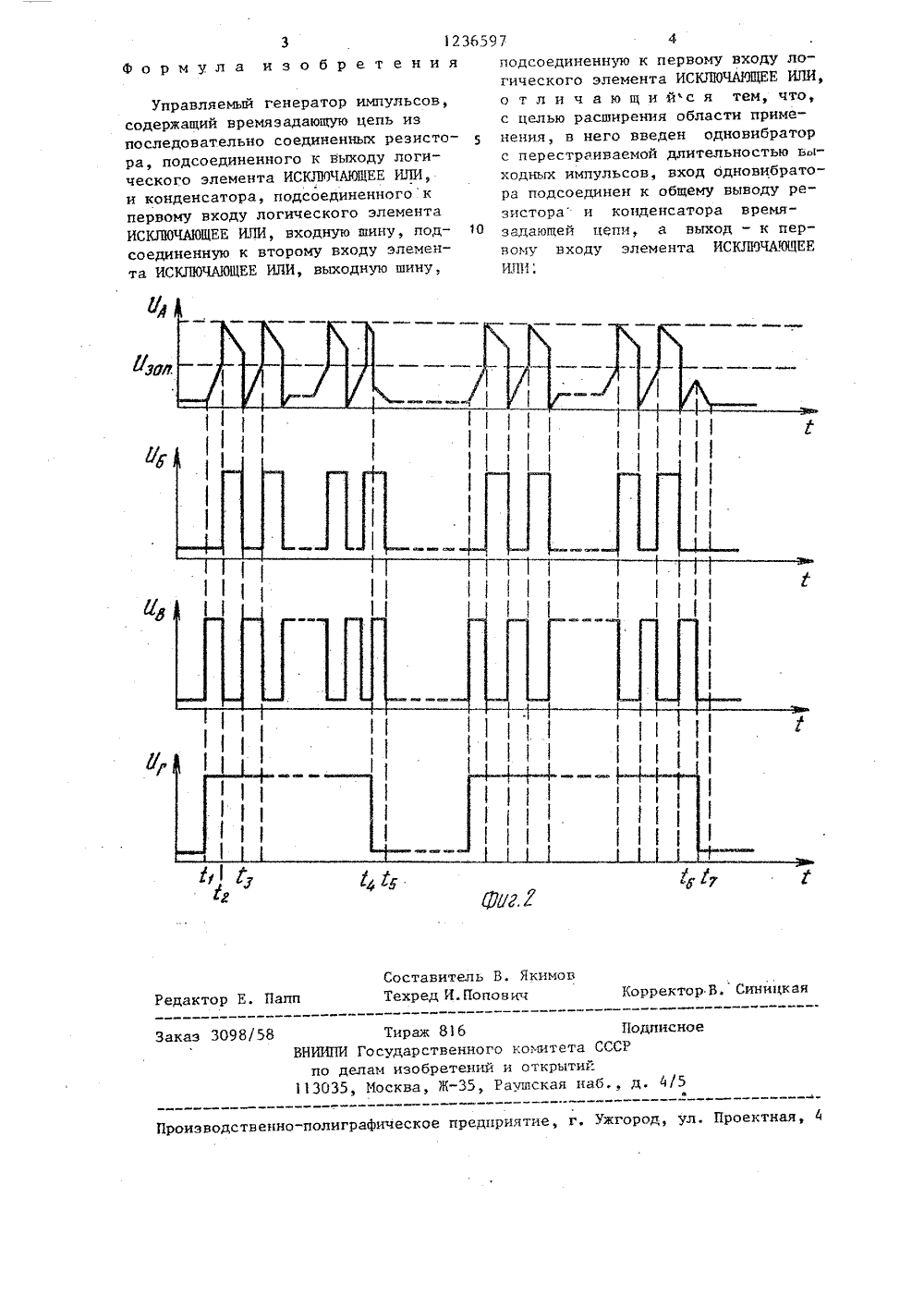

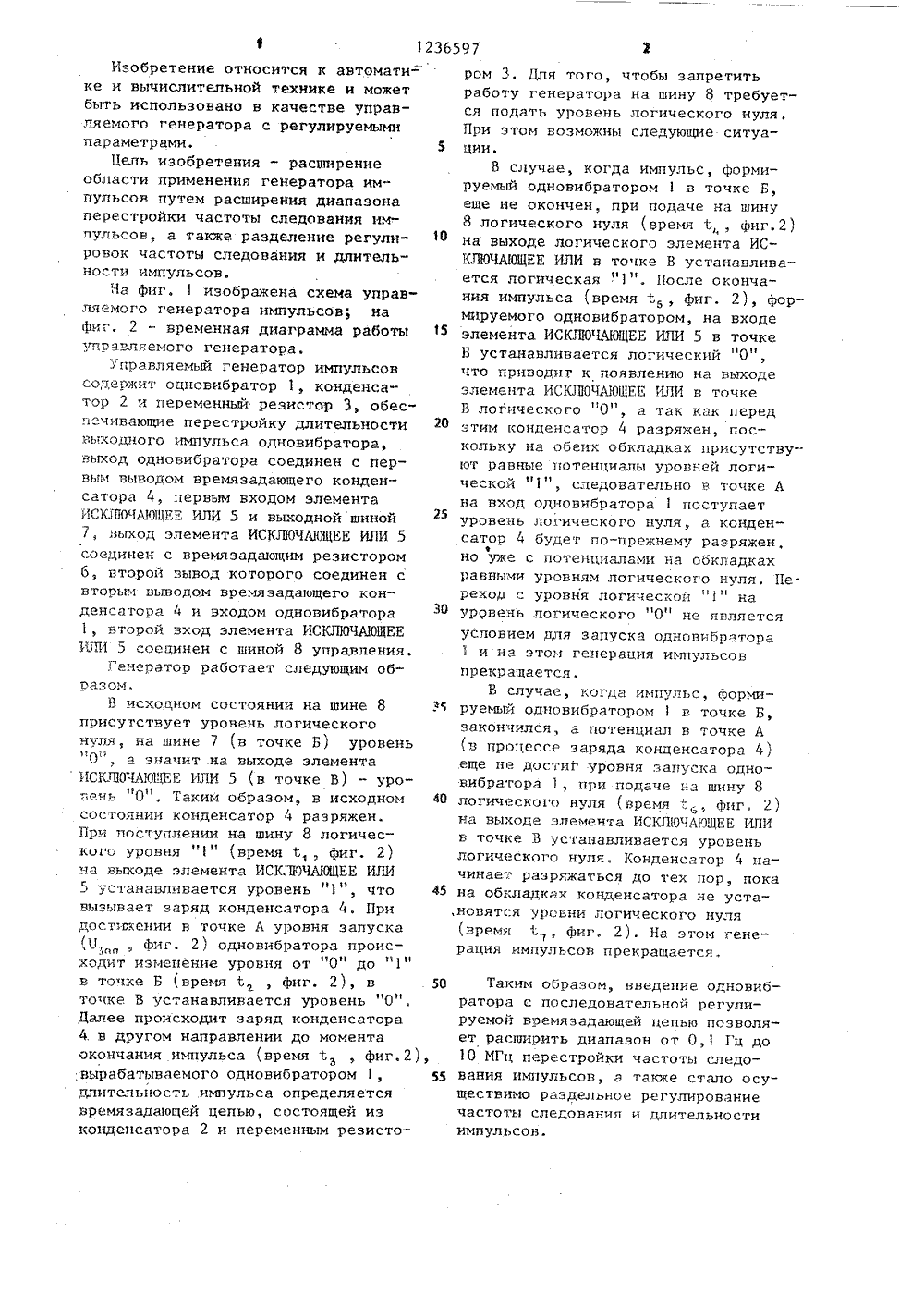

,1236597 СПУБЛИК 1 а Н ОЗ К З/О 27 ИСАНИЕ ИЗОБРЕТЕНИ ИДЕТЕПЬСТ ОРСИОМ Яоин8.8)видет03 Кдетел03 К ельство ССС /64, 1981.ство СССР /06, 1981. Д ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(5) Изобретение относится к автоматике и вычислительной технике и может быть использовано в качестве управляющего генератора с регулируемыми параметрами. Целью изобретенияявляется расширение области применения, что достигается путем расширения диапазона перестройки частотыследования импульсов, а также разделение регулировок частоты следованияи длительности импульсов. Для этогов управляемый генератор введен одновибратор 1, содержащий конденсатор2 и переменный резистор 3, обеспечивающие перестройку длительностивыходного импульса одновибратора.Генератор также содержит времязадающий конденсатор 4, элемент ИСКЛ 1 ОЧА 10 ЩЕЕ ИЛИ 5, времязадающий резистор 6,выходную шину 7, шину 8 управления.Введение в управляемый генератородновибратора расширяет диапазонперестройки частоты следования импульсов генератора от 0,1 Гц до10 МГц. 2 ил,Изобретение относится к автомати= ке и вычислительной технике и может быть использовано в качестве управляемого генератора с регулируемыми параметрами.Цель изобретения - расширение области применения генератора им" пульсов путем расширения диапазона перестройки частоты следования импульсов, а также разделение регулировок частоты следования и длитель" ности импульсов.На фиг. 1 изображена схема управляемого генератора импульсов; иа фиг, 2 - временная диаграмма работы управляемого генератора.управляемый генератор импульсов содержит одновибратор 1, конденса" тор 2 и переменный резистор 3, обес" и чивающие перестройку длительности выходного импульса одновибратора, выход одновибратора соединен с первым выводом времязадающего конденсатора 4, первым входом элемента ИСКЛЮЧАИЩЕЕ ИЛИ 5 и выходной шиной 7 вьгход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 соединен с времязадающим резистором 6, второй вывод которого соединен с вторым выводом времязадающего конденсатора 4 и входом одновибратора 1, второй вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 соединен с шиной 8 управления.Генератор работает следующим обЗО ра ото,В исхоцном состоянии на шине 8 Рприсутствует уровень логическогонуля, на шине 7 (в точке Б) уровеньО", а значит на выходе элементаИСКЛОЧА 1 ОЩЕЕ ИЛИ 5 (в точке В) - уровень 0. Таким образом, в исходном 40состоянии конденсатор 4 разряжен.При поступлении на шину 8 логического уровня "1" (время 1 фиг. 2)на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИустанавливается уровень "1", что 45вызывает заряд конденсатора 4, Прицостижении в точке А уровня запуска(11, фиг. 2) одновибратора проис 1 цп 1 цходит изменение уровня от 0 дов точке Б (время ь , фиг. 2), в 5 О1 цточке В устанавливается уровень 0Далее происходит заряд конденсатора4, в другом направлении до моментаокончания импульса (время 1 , фиг,2),вырабатываемого одновибратором 1 55длительность импульса определяетсявремязадающей целью, состоящей изконденсатора 2 и переменным резистором 3, Для того, чтобы запретитьработу генератора на шину 8 требуется подать уровень логического нуля.При этом возможны следующие ситуации,В случае, когда импульс) Формируемый одновибратором 1 в точке Б,еще не окончен, при подаче на шину8 логического нуля (время 1фиг.2)на выходе логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ в точке В устанавливается логическая "1". После окончания импульса (время ь , фиг. 2), Формируемого одновибратором, на входеэлемента. ИСКЛЮЧАЮЩЕЕ ИЛИ 5 в точкеБ устанавливается логический 0",что приводит к появлению на выходеэлемента ИСКЛЮЧАЮЩЕЕ ИЛИ в точкеВ логического п 0, а так как передэтим конденсатор 4 разряжен, поскольку на обеих обкладках присутствуют равные потенциалы уровней логической "1", следовательно в точке Ана вход одновнбратора 1 поступаетуровень логического нуля, а конденсатор 4 будет по-прежнему разряжен,но уже с потенциалами на обкладкахравными уровням логического нуля. Пе.реход с уровня логической "1" науррвень логического О не являетсяусловием для запуска одновибратора 1 и на этом генерация импульсовпрекращается.В случае, когда импульс, формируемый оццовибратором 1 в точке Б,закончился., а потенциал в точке А(в процессе заряда конденсатора 4)еще не достиг уровня запуска одновибратора 1, при подаче ца шину 8логического нуля (время " , фиг. 2)на выходе элемента ИСКЛ 1 ОЧА 1 ОЩЕЕ ИЛИв точке В устанавливается уровеньлогического нуля, Конденсатор 4 начицае;. разряжаться до тех пор, покана обкладках конденсатора не уста,новятся уровни логического нуля(время 1;., фиг. 2). На этом генерация импульсов прекращается,Таким образом, введение одновибратора с последовательной регулируемой времязадающей цепью позволяет расширить диапазон от 0,1 Гц до 10 11 Гц перестройки частоты следования импульсов, а также стало осуществимо раздельнее регулирование частоты следования и длительностиимпульсов.ор В. Синицк дактор Е. Паппкаэ 3098/58 Подписное Тираж 81 б НИИПИ Государственног по делам изобретений 13035, Г 1 осква, Ж,комитета СССРи открытийаушская наб изводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,Формула изобретения Управляемый генератор импульсов, содержащий времязадающую цепь из последовательно соединенных резистора, подсоединенного к выходу логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, и конденсатора, подсоединенногок первому входу логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, входную шину, подсоединенную к второму входу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, выходную шину,подсоединенную к первому входу логического элемента ИСКЛЮЧАЮЩЕЕ ИПИ, о т л и ч а ю щ и йс я тем, что, с целью расширения области применения, в него введен одновибратор с перестраиваемой длительностью выходных импульсов, вход одновибратора подсоединен к общему выводу резистора и конденсатора время задающей цепи, а выход - к первому входу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ:
