Соколов

Номер патента: 746082

Опубликовано: 05.07.1980

Авторы: Александров, Бахир, Задорожный, Маладжанов, Соколов, Сорокин

МПК: E21B 21/06

Метки: бурового, параметров, раствора

...его потенциала7 - 15 В, При этом лисперсные частицы твердой фазы бурового раствора ионизируются,подвергаясь поляризации.Ионизация дисперсных частиц обусловливается отделениемиз кристаллической решетки части положительных ионов металлов Ге, Ге", А",Си, % и др. Положительные ионы, отдел +лившиеся под воздействием поля отрицательных электродов от ребер частиц глинистых минералов ( из мест нарушения крисзв таллической решетки) либо увеличивают пер.воначальный отрицательный заряд, либо способствуют уменьшению первоначального положительного заряда ребер. В результатевосстановления этих ионов на отрицательных перфорированных пластинах 11 электродов 2 до нейтрального состояния частицытвердой фазы приобретают отрицательныйповерхностный заряд....

Номер патента: 745789

Опубликовано: 05.07.1980

Авторы: Панов, Соколов

МПК: B65D 87/00

Метки: бак, жидкостей

...днищу в отстойную полость 2, При ра боте двигателя в топливозаборной трубке 5 с помощью топливоподкачивающего насоса двигателя создается разряжение, под действием которого топливо поступает в зазор а между корпусом топливозаборника 6 и пакетом вставок 7 и далее в зазор 3 между вставками. Благодаря малой средней скорости движения топлива между вставками и малому расстоянию д между ними на их поверхности оседают более крупные частицы механических примесей и капельки воды из числа оставшихся в топливе, Поэтому в топливо. заборную трубку 5 поступает предваритель. но очищенное топливо. Осевшие на поверх. ности вставок капельки воды объединяются в более крупные и вкатываются по наклонной поверхности вставок ца дцо бака и далее - в...

Номер патента: 745664

Опубликовано: 05.07.1980

Авторы: Ивашинников, Пыльнев, Соколов, Филиппов, Ярков

МПК: B24D 3/00

Метки: материал, шлифовальный

...были получены четыре состава шлифовального материала.Исходные материалы измельчают и смешивают в шаровой мельнице по мокромуспособу. Соотношение материала, шароводы составляет 1: 2: 2 (соответственно),Полученный шликер через вибросито сливают в пропеллерную мешалку и обезвоживаютв фильтр-прессе. Обезвоженную массу вакуумируот и экструдируют на гидропрессахчерез фильтры диаметром 2 мм, Полученныешнуры подвергают сушке при температуре170+ 5 С в течение 20 мин, и нарезке наотдельные зерна длиной 7 - 10 мм, Далеематериал обжигают в электрической печипри температуре 1720 С синтервалом толкания 20 мин.В связи с тем, что шлифовальный материал предусматривает высокое содержаниеа-окиси алюминия, взятое в узком пределе,и оптимальное содержание...

Номер патента: 745663

Опубликовано: 05.07.1980

Авторы: Демура, Кораблев, Соколов, Ткачук

МПК: B24C 3/12

Метки: гидропескоочистки

...800 кгсм иболее (Т: Ж - 1: 0,9), выгружаются из гидро- циклонов 2 непосредственно в камеру смешения гидромонитора 1, а слив гидроциклонов отводится в промежуточный бак-мешалку 7.рических импульсов, подаваемых концентратомером 14. Последний устанавливается нг циркуляционной линии от напорного трубопровода к баку-мешалке 4. Средне- и крупнозернистые пески, выделившиеся в классификаторе 6, пройдя обезвоживающее устройство 13, выводятся из системы, а слив, содержащий шламовые частицы и мелкозернистые пески, возвращается в бак-мешалку 4.Транспортирование малоконцентрирован ной гидросмеси позволяет повысить надежность работы системыа дополнительное повышение в рабочей струе концентрации абразивных примесей интенсифицирует процесс...

Номер патента: 745439

Опубликовано: 05.07.1980

Авторы: Артамонов, Ведерников, Рубцов, Соколов

МПК: A01G 23/08

Метки: валки, деревьев, направленной

...шарнир, соеди орган с упоро На фиг. 1 направленной то же, вид свУстройство для направленной валревьев, монтируется на стреле лестовительной машины и включает за5но-срезаюший орган 1, который прши гидроцилиндра 2 смонтирован назонтальном шарнире 3. Горизонтальшарнир 3 посредством штырей 4 устлен в направляющих 5 упора 6 с вностью перемещения по направляюшпомощи гидроцилиндра 7. Упор 6 ссо стрелой при помощи шарниров Гук745439 4горизонтального шарнира 3, с которымсоединен эахватнс-срезающий орган 1с зажатым деревом по направляющим 5упора 6 и одновременным включением гидроцилиндра 2 снятие зависшего дерева,После снятия дерева переводом гидроцилиндров 2 и 7 в плавающее положениепроизводится валка дерева на землю.Эффективность...

Номер патента: 745034

Опубликовано: 30.06.1980

Автор: Соколов

МПК: H05K 7/00

Метки: извлечения, печатных, плат

...с воэможностью взаимодействия с подпружиненной планкой 4, имеющей в боковых стенках 9 горизонтальные пазы 1 С, в которых подвижно . размещена взаимодействующая с шестерней 11 рейка 12 с другим элементом захвата в виде толкателя 13 печатной платы б. Для горизонтального перемещения толкателя 13 на верхней.плоскости 14 планки 4 выполнена прорезь 15. Основание 16 с установленными на нем745034 Формула изобретения гнездными частями разъемов. 17 разных размеров подвижно размещено в пазах 18 горизонтальных направляющих 19. Для возможности перемещения основа- ния 16 относительно толкателей 5 и 13 в нем выполнены соответственно фигурные,прорези 20 и 21. Пружины 22,и 23 подпружинивают соответственно планку 4 и ось 7. Корпус 1 содержит стяжку...

Номер патента: 744954

Опубликовано: 30.06.1980

Автор: Соколов

МПК: H03K 5/18

Метки: временного, измеритель, импульсов, положения

...затем со входа 18 через блок 5 формирования сигнала поступают нв отклоняющую систему электронной лучевой трубки 6, формируя на ее экране амплитудно промодулированные сигналы с шумами. развернутые во времени с помощью линейной развертки блока 3, При равенстве напряжений нв обоих входах блока 2 сравнения, которые поступают с выходов блока 3 развертки индикатора и преобразователя 14 код - аналог, нв выходе блока 2 сравнения вырабатывается импульс, длительность Г,которого значительно меньше длительности полезного сигнала Т . т.е. С (Г ,Этот имсд ипульс обеспечивает запись единицы в счетчик 8 и запуск генератора блока 1, период колебания Т которого равен илигменьше длительности импульса вырабатываемого блоком 2 сравнения, к,е, Т,6 Гд ....

Номер патента: 744632

Опубликовано: 30.06.1980

Авторы: Соколов, Хименко

МПК: G06G 7/19

Метки: автокорреляционной, процесса, случайного, узкополосного, функции

...описываемого устройстваосуществляется следующим образом,Исследуемый узкополосный случайный процесс(1) через аттенюатор 1 20 (а при необходимости усилитель) подается на блок 2 умножения частоты.В общем случае на входе блока 2 исследуемый процесс характеризуетсясредней частотой МРд и коэффициентом д корреляции В = Во(.с) соз 1 юР. Блок2 умножения частоты имеет коэффициентумножения К, и с его выхода снимаетсясигнал со средней частотой Еыо и корреляционной функцией, характеризуемой коэффициентом корреляции В(т)= В"соэ 1 ю 7. Показатель степениощ определяется здесь номером выделяемой спектральной полосы, т.е. коэфФициентом умножения блока 2. Средняячастота )М) процесса, подвергшегосяумножению, вновь понижается до исходной частоты Ы с помощью...

Номер патента: 744599

Опубликовано: 30.06.1980

Авторы: Кузнецов, Рабин, Соколов, Штомпель

МПК: G06F 17/17

Метки: информации, сглаживания, цифровой

...информации Х; к выходу регистра 8Во время"переключения триггера 3 в единичное состояние на управляющий вход регистра 8 поступает импульсный сигнал, разрешающий запись текущего значения информации х; в регистр 8. Сигналом стриггера 2 открывается элемент И 5и через чего на счетный вход триггера 3 поступают импульсы с генератора 4, Первым импульсом триггер 3переходит в нулевое состояниеи импульсным сигналом с его инверсного выхода всчетчик 9 запишетсяпервый сигнал, а в регистр 7 - значение, численно равное полусуммезначений текущего значения х и1предшествующего сглаженного значения, т,е.Х;+ У-15ф 2.При отсутствии сигнала с блока 1управления через коммутатор 12 навход регистра 8 поступает сигнал овыходе регистра 7, который записы 2 О...

Номер патента: 744574

Опубликовано: 30.06.1980

Автор: Соколов

МПК: G06F 9/48

Метки: приоритетное

...на фиг. 2конкретный вариант логической схемыустройства; на фиг. 3 - конкретный 45вариант блока управления.Приоритетное устройство содержитрегистр 1 прерываний, формирователь 2сигналов опроса, группы элементов 3 И,Формирователь 4 сигналов сброса,бЛок 5 управления, элемент б ИЛИ-НЕ,первую группу входов 7, группу выходов 8, вторую группу входов 9, вход10, вход 11 группы элементов И, вход12 формирователя сигналов сброса.Логическая схема устройства содержит триггеры 12, элементы 14 и 15 И,элементы 16 ИЛИ-НЕ, элементы 17 И,элемент 18 И, элементы 19 ИЛИ.Блок управления содержит триггер20, элемент 21 ИЛИ, триггер 22. 60Приоритетное устройство работаетследующим образом.В исходном состоянии со входа 7приоритетного устройства через...

Номер патента: 743907

Опубликовано: 30.06.1980

Авторы: Провоторов, Рогалюк, Соколов

МПК: B60P 3/41, B62D 37/04, B66F 9/06 ...

Метки: пачки, сбора, трелевки, хлыстов

...8 и клещевым15 захватом 9.Поворот платформы 5 осуществляется цилиндром 10. Захват подтягивается лебедкой 11 с помощью троса 12.Внутри трубы передней части рамы 2монтируются двигатель 13, коробка передач 14, раздаточная коробка 15, передний мост 16.Передняя 2 и задняя 3 части трубчатойрамы соединены шарниром 17.Работает устройство следующим образом.Трактор 1 задним ходом подъезжает клежащей на земле пачке хлыстов с торца или сбоку от нее. Арку 6 опускают в направлении пачки, разводят челюсти захва 0 та 9 и наводят его на пачку с помощью ги 743907дромотора 8, вращающего захват вокруг вертикальной оси и платформы 5, управляемой цилиндром 10. 11 ослс этого опускиот стрелу 7 до соприкосновения захвата 9 с пачкой и зажимают сс...

Номер патента: 743693

Опубликовано: 30.06.1980

Авторы: Аракелян, Миронов, Павлычев, Соколов, Шерстнев

МПК: B01D 19/00

Метки: газа, жидкости, удаления

...с закрытым,клапаном; на фиг. 2 - то же с открытым клапаном.Устройство содержит корпус 1 с приема ным и выводным патрубками 2 и 3 и нагреватель 4. В корлусе 1 установлен поршень 5 с,перепуакными каналами б и клапаном 7, перекрывающим эти каналы, Поршень 5 образует с корпусом 1 дегазацион ную камеру 8. К корпусу 1 примыкает приемная камера 9, образуемая плунжером 10 с полым штоком 11 который перфорирован каналами 12 и 13, сообщающими камеру 9 с корпусом 1. Приемная камера 9 снабжена О перслпвным клапаном 14, например, в видепробкового крана, посредством которого Она сообщается с корпусом 1 каналом 15 ри перемещении плунжера 10 вниз, СеченИе камеры 8 может быть выполнено меньшим, чем корпуса 1, для обеспечения разбрызгивания...

Номер патента: 743035

Опубликовано: 25.06.1980

Авторы: Николаев, Соколов

МПК: G11C 17/00

Метки: запоминающее

...шины которого подключенык адресным шинам микросхемы 1 ОЗУчерез дешифратор Э адреса, информационные шины устройства 2 соединены через элемент 4 И с входными информФционными шинами, а через элемент 5 Ис выходными информационными шинамимикросхемы 1 ОЗУ управляющие входы 8 4элементов 4 и 5 И соединены через блок 6 управления с управляющими шинами микросхемы 1 ОЗУ. Входы дешифраторов 3 адреса всех микросхем 1 03 подключены параллельно к.выходам регистра 7 адреса, входы которого подключены к адресным входам 8 запоминающего устройства. Входы блоков 6 управления всех микросхем 1 ОЗУ соединены с управляюшим входом 9. Информационные входы 10 запоминающего устройства подключены ко входам элементов 4 И соответствующих микросхем 1 ОЗУ, а...

Номер патента: 743012

Опубликовано: 25.06.1980

Авторы: Пятков, Соколов

МПК: G09B 9/00

Метки: оператора, работоспособности

...оператора ниже допустимого уровня, в режиме начальной стадии утомления,когда оператор показывает замедленнуюреакцию и при превышении продолжительности решения задач определенного уровня.Регистрирующий прибор 9 фиксируетвремя ответной реакции на контрольныесигналы, прододжительносгь решения задечи оператором и действия оператора органами управления на пульте,Блок 10 контроля времени решения задач оператором оценивает продолжитедьность от момента обновления информациидо момента окончания решения задач. Пускблока 10 осуществляется информационнымиимпульсами, а остановка- с помощью датчика обратной связи.Накопитель 11 времени задержки решения обеспечивает повышение эффективности контроля решения задач. Если время решения задачи превышют...

Номер патента: 742977

Опубликовано: 25.06.1980

Автор: Соколов

МПК: G06J 1/02

Метки: анализатор, дифференциальный, цифровой

...работы цифрового дифференциального анализатора, Далее подключается выход дешифратора 2 и из запоминающего устройства 1 (с выходов его) информация с координатами начального положения участка поступает на входы сумматора 11 и запоминается в нем, с вторых выходов запоминающего устройства 1 информация с приращением и со знаком приращения функции (постоянный для выбранного участка) записывается в регистр 5 приращения функции, а с третьих вйходов запоминающего устройства 1 информация с указанием количества дискретов для выбранного участка в котором приращение Функции может считаться постоянным-линейным, записывается в регистр 6 ограничения участкаКоличество дискретов для вибираемых участков может существенно отличаться для различных...

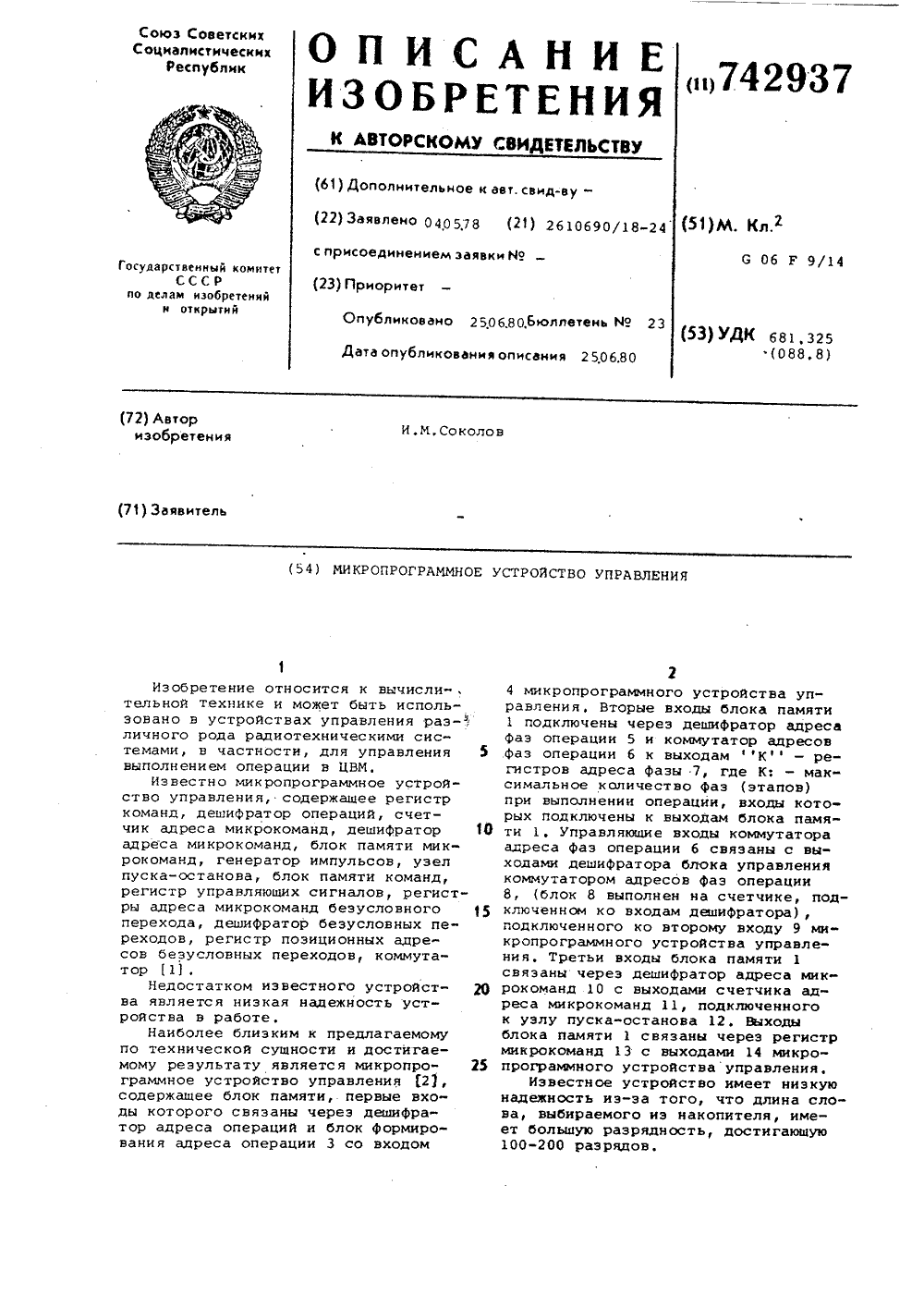

Номер патента: 742937

Опубликовано: 25.06.1980

Автор: Соколов

МПК: G06F 9/14

Метки: микропрограммное

...адреса операчены через дешифратор адреса Фазопераций 5 и коммутатор адресовфаз операции б к выходам К - регистров адреса фазы 7, где К - максимальное количество фаз (этапов)при выполнении операции, входы которых подключены к первым выходам блокасоответствующим выводам дешифратораадресов фаз 5,Микропрограммное устройство управления (фиг.2) работает следующим образом.В последней микрокоманде последней фазы выполняемой операции на вход 4 в блок 3 поступают необходимые признаки из блоков ЦВМ, и в нем формируется код следующей операции, который затем поступает через дешифратор адреса операций 2 на перные входы блока памяти 1 и обеспечиваетвыбор иэ него начальных адресов всех 0 Фаэ, необходимых для использования в этой операции, Эти начальные...

Номер патента: 742845

Опубликовано: 25.06.1980

Авторы: Бородин, Жукова, Соколов, Чурочкина, Шевчук

МПК: G01S 7/04

Метки: маркеров, формирования

...канала входы коммутатора 7 и обеспечивая формираванйе гследующего адреса, используемого для выборки из запоминающего блока 4 кода для определения следующего крайнего правага положения маркера на координате Х. Далее, входы всех формирователей б отключаются, а формирователи 5 подключаются на время развертки строки, и коммутатор 7 и блок коммутации 13 устанавливаются в положение для формирования на выходах сумматоров 2 кодов, соответствующих крайним нижним положениям всех маркеров. Затем на вхоц счетчика 12 поступает пачка строчных импульсов, обеспечивающих развертку луча по вертикали (по строке), При этом код текущего значения адреса по координате у с выхода счетчика 12 сравнивается с кодом, сформированным на выходах блоков сравнения 3....

Номер патента: 742810

Опубликовано: 25.06.1980

Авторы: Афанасьев, Подлиск, Селибер, Соколов

МПК: G01R 19/00

Метки: измеритель, напряжений, отношения, переменных

...схема измерителя отно 111 ений представлена на. чертеже.Измеритель Отношения переменныхнапряжений содержит коилутаторсумматор 2, источник 3 опорного постоянного напряжения, усиля гель 4,Фильтр 5 переменного напряжения, регулятор б, фильтр 7 постоянного напряжения, аналого-цифровой преобразователь 8, Вычислитель 9 отношениякодов, синхронизатор 10,Исследуемые напряжения при помо 1)1 Н КОММУтатора 1 поочеРеднО ПОДключвются к одному из Входов сумматора2, одновременно на другой вход сумматора полее. Ся на)тояжение источника 3 опорного постоянного напряжения, сигнал т)еременного напряженияи постоянное 11 апряженне, объедине 1 ные В сумматоре,., поступают в уси.)титель 4, с Выхода усилителя 4 усиленный сигнал разделяется - переменная...

Номер патента: 742595

Опубликовано: 25.06.1980

Авторы: Полей, Сиротин, Сиротина, Соколов, Чуйко

МПК: E21D 15/44

Метки: гидростойка

...тем, что гидростойка выполнена в виде цилиндра с днищем, штока и гидравлически уравно вешенного плавающего разделителя ввиде поршня, соединенного гибким нерастяжимым элементом с днищем цилиндра.На чертеже изображена гидростойка,разрез по осиОна имеет цилиндр 1 с днищем 2,шток 3, гидравлически уравновешенныйплавающий разделитель 4 в виде поршня, жесткий нерастяжимый элемент 5 игидрозамок б,Гидростойка работает следующимобразом.После исчерпания рабочего объемагидростойки при ее опускании, расположенного между штоком 3 и плавающимразделителем 4, перемещение штокапрекращается и стойка работает жестко, При передвижке секции механизированной крепи аварийный объем гидростойки через гидроэамок б подключаютк сливной магистрали, при этом...

Номер патента: 742566

Опубликовано: 25.06.1980

Авторы: Воронов, Карпович, Ковалев, Кокаш, Мордич, Пекелис, Соколов, Шило

МПК: E04H 12/00

Метки: линии, опоры, промежуточной, траверса, электропередачи

...разлиние форм горизонтального и вертикального элементов усложняют технологию изготовления траверсы.Цель изобретения - унификация траверсы, упрощение ее изготовления и повышение надежности ее работы.Это достигается тем, что в траверсе промежуточной опоры линии электропередачи из изоляционного материала, включающей горизонтальный и вертикальный элементы с канавками для укладки проводов, горизонтальный и вертикальный элементы выполнены конгруэнтными, а на равном расстоянии от концов каждого из них выполнены отверстия, в которых установлены антивибрационные зажимы.На чертеже изображена траверса в сборе, Траверса состоит из двух конструктивноодинаковых элементов 1, имеющих на кон цах отверстия 2, против которых расположены канавки 3,...

Номер патента: 742401

Опубликовано: 25.06.1980

Авторы: Гончаров, Соколов, Угай

МПК: C03C 23/00

Метки: кварцевого, стекла

..." обработкой внешней поверхности при температуре 1600-1900 С в течение 3-5 мин проводят карбидиэацию внутренней поверхности путем пиролиэа спирта или ацетона.Сгособ заключается в следующем. Внутреннюю поверхность ам 11 улы споласкивают этиловым спиртом или ацетоном и нагревают внешнюю поверхность контейнера пламенем кислородноацетиленовой горелки температурой 1600-1900 С в течение 3-5 мин.П р и м е р 1. Кварцевую ампулу с внутренним диаметром 12 мм, толщи742401 Формула изобретения 10 ФСоставитель О. СамохинаРедактор Е. Полионова Техред М.Петко Корректор И, Муска Заказ 3394/24 Тираж 528 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж"35, Раушская наб., д, 4/5Филиал ППП фПатент, г,...

Номер патента: 742344

Опубликовано: 25.06.1980

Авторы: Башков, Соколов, Стефаненко

МПК: B66C 1/66

Метки: захватное, контейнеров, цапфами

...плоскостях. Каждая тяга 5 имеет наклонныйупор 6, причем упор одной тяги 10 имеет наклон в противоположную сторонупо отношению к упору другой тяги. На внутренней стороне каждой тяги 5 размещена планка 7 с вырезом для зацепления за цапфу контейнера, а в нижней части - направляющая консоль 8. На внутренних боковых 15сторонах тяг расположены фиксаторы 9 в виде выступов, имеющих в поперечном сечении трапецеидальную форму, фиксаторы могут иметь и иную форму, например треугольную или овальную.20 Расстояние между фиксаторами меньше диаметра буртика 1 О цапф контейнера. Буртики 10 имеют боковые срезы. 1.Устройство работает следующим образом,При опускании траверсы, подведенной к зоне зацепления, направляющие консоли 8 фиксируют точное положение...

Номер патента: 742321

Опубликовано: 25.06.1980

Авторы: Леус, Самило, Скакунов, Соколов

МПК: B65J 1/02

Метки: контейнер, складной

...усилия именно в вершине, они образуют треугольник сил, составляющие элементы которого (несущие стойки и фиксирующие распорки) работают только на сжатие-растяжение.Стойки 2 на вершине снабжены элементами для стрбповки груженого контейнера в виде петель 13. Расположение строповочных элементов (петель) 13) именно в вершине стоек 2 заставляет работать жестко связанные элементы борта только на сжатие-растяжение, несмотря на то, что несущие стойки 2 бортов наклонены к раме 1 под углом, Противоположные стойки 2 в верхней части соединены съемной ограничительной планкой 14 (фиг. 1 и 4), концы которой имеют направляющие самотормозяшие штыри 15, заводимые в отверстия, выполненные в верхней части несущих стоек 2,Планка 14, так же как и несущие...

Номер патента: 742095

Опубликовано: 25.06.1980

Авторы: Зуев, Соколов, Цыплаков

МПК: B23P 7/00

Метки: валов, восстановления, изношенных, поверхностей, типа

...деформ;руют в кольцо 1. Поверхность вала 2 предварительно протачивают. Подготовленные поверхности вала и кольца обезжиривают ацетоном и наносят на них клей, например компаунд К - 153 с отвердителем полиэтиленполианином. Далее кольцо устанавливают на изношенную поверхность вала. В клей в зоне стыка вводят тбнкийслой стеклоткани или другого тканого материала, способного выдержать высокую температуру. Кольцо поджимают к валу под давлением 6 - 10 кг/см. После этого стыки кольца сваривают между собой. Стеклоткань исклю.742095 Составитель Б, МаныкинаТехред И.Асталош Редактор Б, Полионова Корректор А. Гриценко Заказ 3364/12 Тираж 1160ЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5...

Номер патента: 742032

Опубликовано: 25.06.1980

Авторы: Боревский, Ефимова, Мащенко, Соколов, Старых

МПК: B22D 7/10

Метки: брикетов, смесь, теплоизолирующая

...1 00%) Физико-механические и теплофизическиесвойства смесей приведены в табл. 2,Таблица 2 физико-механические и теплофизические свойства козффициент коэффииенткоэффициент тепловой акрочность скоростьгорения обосыпатеплопотери припрока- ливаплот- ность емость, % емкостькдж/кго( став газоизгиб,с/см тепло- проводности, т/м фС кажу шаяся,г/смЪ проницаемос ти, ед раэца,мм/-1/2 С нии 1 1,02 12,7 0,46 31,5 1,17 1,27 5,8 7,16 20,35 12,1 2 1,06 30,8 0,26 31,7 1,15 1,18 5,1 7,75 20,46 7,5 3 104 1915 Ов 52 419 1 ю 22 . 1121 6 ф 9 6 е 43 18,2 10 еО Прототип 1,20 12,9 0,45 15 1,24 1,53 7,3 6,32 15,6 . 14,3 Как видно иэ табл.2, физико-механические характеристики предлагаемых.составов выше соответствующих характеристик тепловкладыша, изготовленного...

Номер патента: 741929

Опубликовано: 25.06.1980

Авторы: Земенков, Панаев, Правдин, Соколов, Устюжанина

МПК: B01J 1/00

Метки: газожидкостных, процессов, реактор

...газовой фазы, которое выполнено в виде винтовых прорезей с вставленными в них вкладышами 8, выполненными по форме прорези из коррозионностойкого материала. Они необходимы для того, чтобы обеспечить ввод газовоздушной смеси в реакционную трубку, не нарушая гидродинамическую обстановку закрученного потока и сплошности смывания реакционной трубки пленкой жидкости. Размеры свободного сечения прохода втулок должны позволять ввод газовой фазы со скоростью около 6 мс, что не создает опасности срыва пленки потоком вводимого газа.Стыковка трубок секций осуществляется с помощью упругих соединительных дисков 4, отверстия которых расточены сверху фасками с таким расчетом, чтобы обеспечить свободное попадание в них трубок стыкуемой верхней...

Номер патента: 741881

Опубликовано: 25.06.1980

Авторы: Буленков, Кузнецов, Лесков, Миронова, Соколов

МПК: A61K 35/78

Метки: активности, биологической, гликозидов, сердечных

...динамическойаванием. Поста вл ликозид вв деляют на нагрузки пл шая гияти, мл ммовым кон ызыварабоч опытно беспор шинно впрепа епарат ещают ие растворы станда го. Группе, состоя одных мышей весом водят одинаковые о ратов и фиксируют а пятой мыши. Затев водную среду с ртногощей из 18-20 г,0,018. 10000 600 МЕ о д" (тоо) о бъемы времям жи- темпеВведение пяти 18-граммовым мышамаствора опытного препарата в концентра Однако требует слож ния и испол Целью и способа.Готовят образца и пяти белых внутрибрю испытуемых введения првотных пом ратуро дой мь меняют шами, в мл, бель т пяти в лекарс ных ед муле гибель каж х сразу за тными мь ньшую доз рдца и ги в группе и сть сырья еждународ ют по фор741881 Составитель И. Губарева Техред К.Ш уфрич...

Номер патента: 741436

Опубликовано: 15.06.1980

Авторы: Гончаров, Дубров, Прокопенко, Соколов

МПК: H03K 5/01

Метки: подавления, помех

...устанавливается в 1 и появляется сигнална выходе 8 устройства. Как толькосигнал на входе б станет равным нулюс приходом первого импульса тактовой частоты триггер 4 устанавливается в О, а при поступлении второ Ого импульса тактовой частоты устанавливается в фО триггер 5 и сниметсм сигнал на выходе 8 устройства.Если на шине б присутствует импульсная помеха, высокий уровень которой совпадает с импульсом тактовой частоты, триггер 4 устанавливается в 1. Как только уровень помехи станет нулевым, триггер 4 через иннертор 1 и элемент 3 совпадения устанавливается н нулевое состояние.С приходом второго импульса тактовой частоты триггер 5 не изменяет своего состояния,т. е. помеха на входеустройства не проходит на выход. Это касается и многократной...

Номер патента: 741322

Опубликовано: 15.06.1980

Автор: Соколов

МПК: G11C 19/00

Метки: сдвигающее

...через элементы И 3 переписывается во входной регистр 1. При этом выходы формирователя кода поразрядного сброса 6 и переключатели 9 отключены, а выходной регистр 2 обнуляется. После прохождения импульса Запуск через элемент задержки 12 срабатывает триггер 13, который отключает элемент И 11 и тем самым ограничивает импульс Запуск по длительности, После этого подключаются выходы переключателей 9, которые все установлены в положение передачи информации из старшего в соседний младший разряд, и подключается только схема обнуления первого разряда формирователя кода поразрядного сброса 6, так как единица, записанная в первый разряд входного регистра 1, закрывает все схемы обнуления старших разрядов формирова 5 10 а 1 и зо зя ао 45 теля 6,...

Номер патента: 741140

Опубликовано: 15.06.1980

Авторы: Данилюк, Дергунов, Еремин, Маклярский, Соколов

МПК: G01N 27/86

Метки: вихретоковый, печатных, плат

...и металлиэированным отверстием в плате,На фиг. 1 изображен предлагаемый преобразователь, разрез; на фиг. 2 - измерительная часть преобразователя, разрез; на фиг. 3 даны примеры установки преобразователя в сквозные отверстия печатной платы разных диаметров. 4Наибольший радиаьч. цый зазор между ступенью преобразователя и металлизированным отверстием в плате равен 0,15 мм, наименьший 0,01 мм. Из этого расчета размеры платы выбраны следующими;псцгде Н 1 -высота-ой ступени преобразователя;) - наибольшая толщина контролируМОемой платы с металлиэацие 33 - наружный диаметр обмотки -ойступени преобразователяд 1 - диаметр металлизированного отверстия печатной платы; Д - наибольший радиальный зазор .ыюмежду ступенью преобразователя и...
