Устройство для направленной валки деревьев

Номер патента: 745439

Авторы: Артамонов, Ведерников, Рубцов, Соколов

ZIP архив

Текст

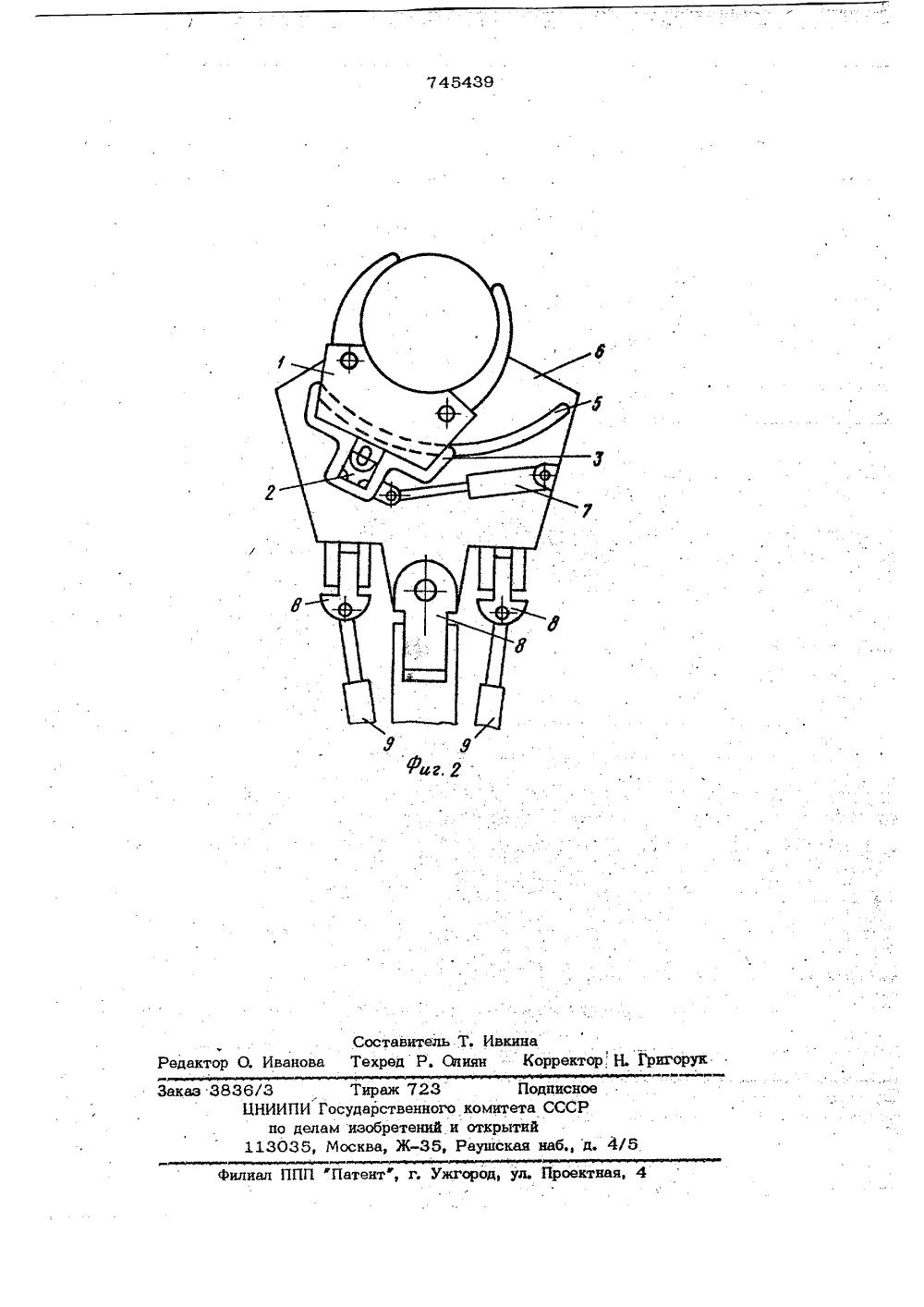

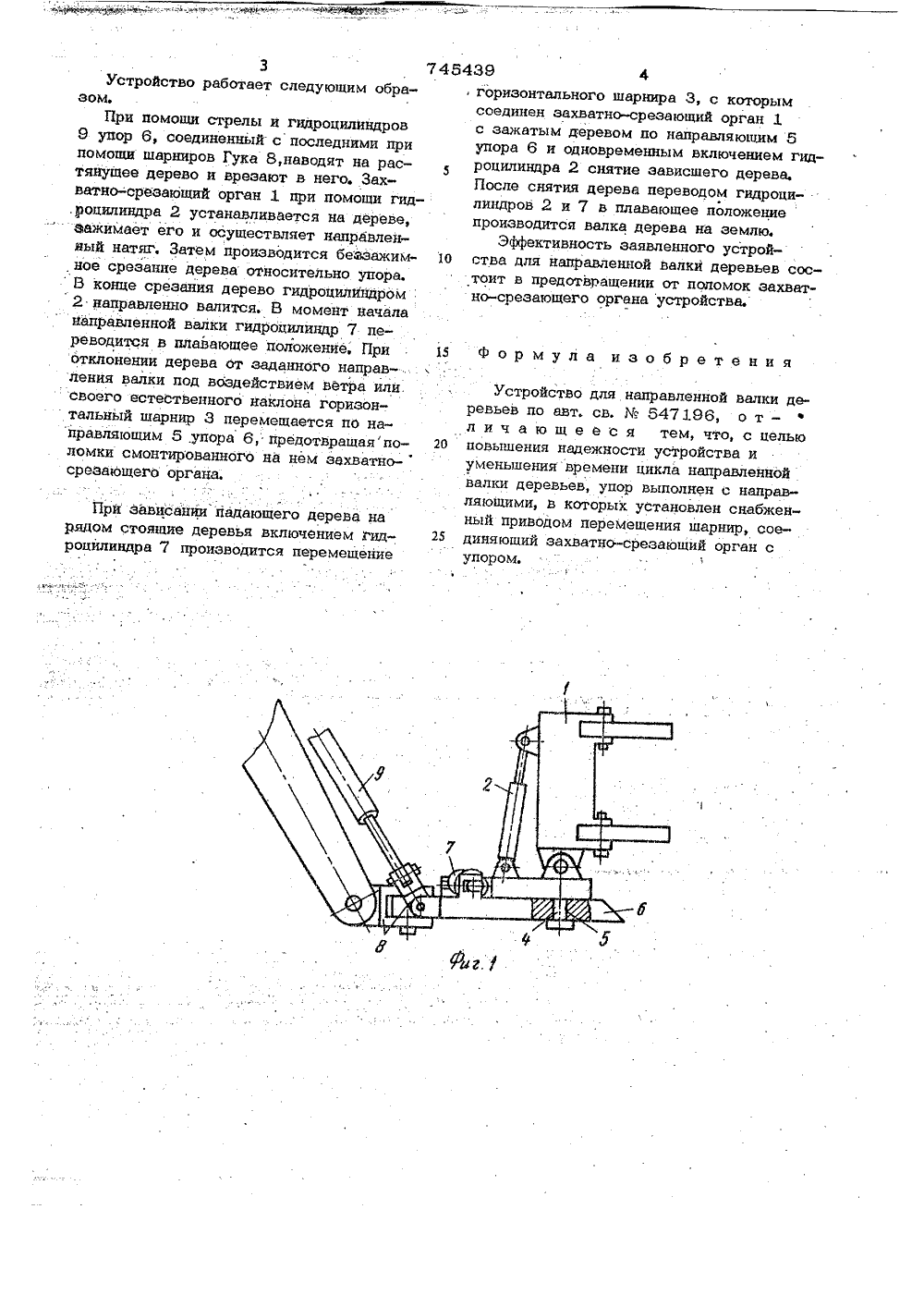

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и,745439 Союз СоветскнхСоциалмстическнхРеспублмк)М. Кл. А 01 С 23/О нсоелнненнем заявкисударственный коми 23) Приоритет блнковано 0 а делам изобретений и открытийРубцов,Г. Артамонов нинградская ордена Ленина лесотехническая академ им. С. М. Кирова) УСТРОЙСТВО ДЛЯ НАПРАВЛЕННОЙ ВАЛКИ ДЕРЕВЬЕВ Изобретениедля направленнбыть использоности,ретения является по тройства и уменьшен правленной валки дер я это тем,что упор якнцими, в которых у й приводом перемеш тяющий захватно-сре ышени относится к устройствам й валки деревьев и може ано в лесной промышленвье тпол- ановьия щи валки дезаготовистрелу, зпричем упбодным кповоротаных плос м.изображено устройство алки деревьев; на фиг рху. ки де- озагог хвати пом является гортй следнее м им при оединен на рядом стоявремени цикла органа, зависанию деревших деревьях, повышенинаправленной валки. а По основному авт. св. М 547196 известно устройство для направленнойревьев, монтируемое на лесотельной машине и включающееахватно-срезающий орган и упор,ор шарнирно соединен со своонцом стрелы с возможностьюв двух взаимно-перпендикуляркостях, а захватно-срезающий ор ан шарнирно установлен на упоре.Недостатком известного устройствато, что при воздействии ветра или при естественном наклоне дерева постремится изменить заданноеу " м направление валки, что прив ломкам захватно-срезающего к авт. синд-ву Ме 54719678 (21) 2696095 У 29-15 Целью изоб надежности ус мени цикла на Достигаетс нен с направл 5 лен снабжеИнь шарнир, соеди орган с упоро На фиг. 1 направленной то же, вид свУстройство для направленной валревьев, монтируется на стреле лестовительной машины и включает за5но-срезаюший орган 1, который прши гидроцилиндра 2 смонтирован назонтальном шарнире 3. Горизонтальшарнир 3 посредством штырей 4 устлен в направляющих 5 упора 6 с вностью перемещения по направляюшпомощи гидроцилиндра 7. Упор 6 ссо стрелой при помощи шарниров Гук745439 4горизонтального шарнира 3, с которымсоединен эахватнс-срезающий орган 1с зажатым деревом по направляющим 5упора 6 и одновременным включением гидроцилиндра 2 снятие зависшего дерева,После снятия дерева переводом гидроцилиндров 2 и 7 в плавающее положениепроизводится валка дерева на землю.Эффективность заявленного устрой 10 ства для направленной валкИ деревьев состоит в предотвращении от поломок захватно-среэающего органа устройства,3Устройство работает следующим образом.При помощи стрелы и гидроцилиндровО упор 6, соединенный с последними припомощи шарниров Гука 8,наводят на растянущее дерево и вреэают в него. Захватно-срезающий орган 1 при помощи гид.уоцилиндра 2 устанавливается на дереве,еажимает его и осуществляет направленный натяг. Затем производится безэажимное срезание дерева относительно упора.В конце срезания дерево гидроцилиндром2 направленно валится, В момент началанаправленной валки гидропилиндр 7 переводится в плавающее положение, Приотклонении дерева от заданного направления валки под воздействием ветра или.своего естественного наклона горизонтальный шарнир 3 перемещается по на"правляющим 5 .упора 6, предотвращаяполомки смонтированного на нем зохватно-среэающего органа,При зависании падающего дерева на рядом стоящие деревья включением гидроцилиндра 7 производится перемещение 15 формула изобретения Устройство для направленной валки деревьев по авт, св. Мс 547196, о т - ф л и ч а ю щ е е с я тем, что, с целью 20 повышения надежности устройства иуменьшения времени цикла направленной валки деревьев, упор выполнен с направляющими, в которых установлен снабженный приводом перемещения шарнир, сое диняющий захватно-срезающий орган супором.1/3 Тираж 723 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. ПП

Смотреть

Заявка

2696095, 18.12.1978

ЛЕНИНГРАДСКАЯ ОРДЕНА ЛЕНИНА ЛЕСОТЕХНИЧЕСКАЯ АКАДЕМИЯ ИМ. С. М. КИРОВА

ВЕДЕРНИКОВ ОЛЕГ МАКСИМОВИЧ, РУБЦОВ ВАСИЛИЙ МАКСИМОВИЧ, АРТАМОНОВ ЮРИЙ ГЕОРГИЕВИЧ, СОКОЛОВ ВЛАДИМИР ГЕОРГИЕВИЧ

МПК / Метки

МПК: A01G 23/08

Метки: валки, деревьев, направленной

Опубликовано: 05.07.1980
