Шнуров

Номер патента: 1723522

Опубликовано: 30.03.1992

Авторы: Браун, Гноевая, Дзенс, Кабакчи, Румянцев, Хвастунов, Чубарова, Шнуров

МПК: G01N 33/44

Метки: веществ, миграции, полистирола, токсичных, ударопрочного

...и экспозиции определяют среднее значение концентрации трех параллельных опытов.Результаты испытаний приведены в табл. 2,Анализ кинетических кривых показал, что наилучшая аппроксимация наблюдаемой последовательности точек (С, т), где С - истинная концентрация стирола в водной вытяжке, т - время контакта при Т=сопзс, достигается при использовании уравненияС=Ь. ", Р) которое после линеаризации приобретает вид9 С = 9 Ь+2,3(2)Подставляя в уравнение (2) экспериментальные данные о значениях С при различных т и Т = сопзт, рассчитывают значения коэффициентов а и Ь, коэффициента корреляции р и среднеквадратичных отклонений а и Ь (соответственно Яа и Бь), На фиг. 2 в качестве примера приведен график зависимости 9 С от Т при 75 С, а в...

Номер патента: 1598208

Опубликовано: 07.10.1990

Авторы: Григорьев, Кутузов, Шнуров

МПК: H04N 5/04

Метки: ведомый, синхрогенератор, телевизионный

...узкие импульсы от фронтов ССП используются для Фазирования Формируемых сигналов по строке. Они поступают на первый вход первого элемента 3 И-НЕ 9. На второйвход первого элемента 3 И-НЕ 9 поступают импульсы частоты строк отрицательной полярности с одного из выходов БППП 8 (Фиг. 2 в). Длительность импульсов , должна быть ., 2 Т , атретий вход первого элемента 3 И-НЕ 9с одного из выходов БППП 8 поступают импульсы частоты полей отрицательной полярности длительностью 7, 5 Н (Фиг. 2 г) .В случае, когда Формируемые ведомым телевизионным синхрогенераторомсигналы частоты строк не сфазированыотносительно внешнего ССП. узкие импульсы от Фронтов внешнего ССП про"ходят через элементы 3 И-НЕ 9 и 2 ИЛИ11 на вход установки первого счетчика 4 и...

Номер патента: 1596484

Опубликовано: 30.09.1990

Авторы: Григорьев, Кутузов, Шнуров

МПК: H04N 5/262

Метки: изображения, контура, сигнала, телевизионного, формирования

...выводится на выход параллельно-последовательного преобразователя 2,С выхода параллельно-последовательного преобразователя 2 видеоимпульсы сигнала контура знака поступают на выход устройства и нв вход Формирователя 3 стробируюшего сигналв (фиг.1) - на вход элемента 2 ИЛИ 5 (фиг.2). Работу формирователя стробируюшего сигнала рассмотрим на примере 11 и 12 строк сигнала контура буквы Л.Импульсы знакомест поступаютна второй вход Формирователя 3 - на вход элемента 6 задержки и на вход разрешения записи параллельно-последовательного преобразователя 8.Импульсом знакместа, прошедшим через элемент б задержки и через элемент 2 ИЛИ 5, стробируюший сигнал с выходов БПП вписывается в пвраллельно-последовательный преобразователь 8. После этого...

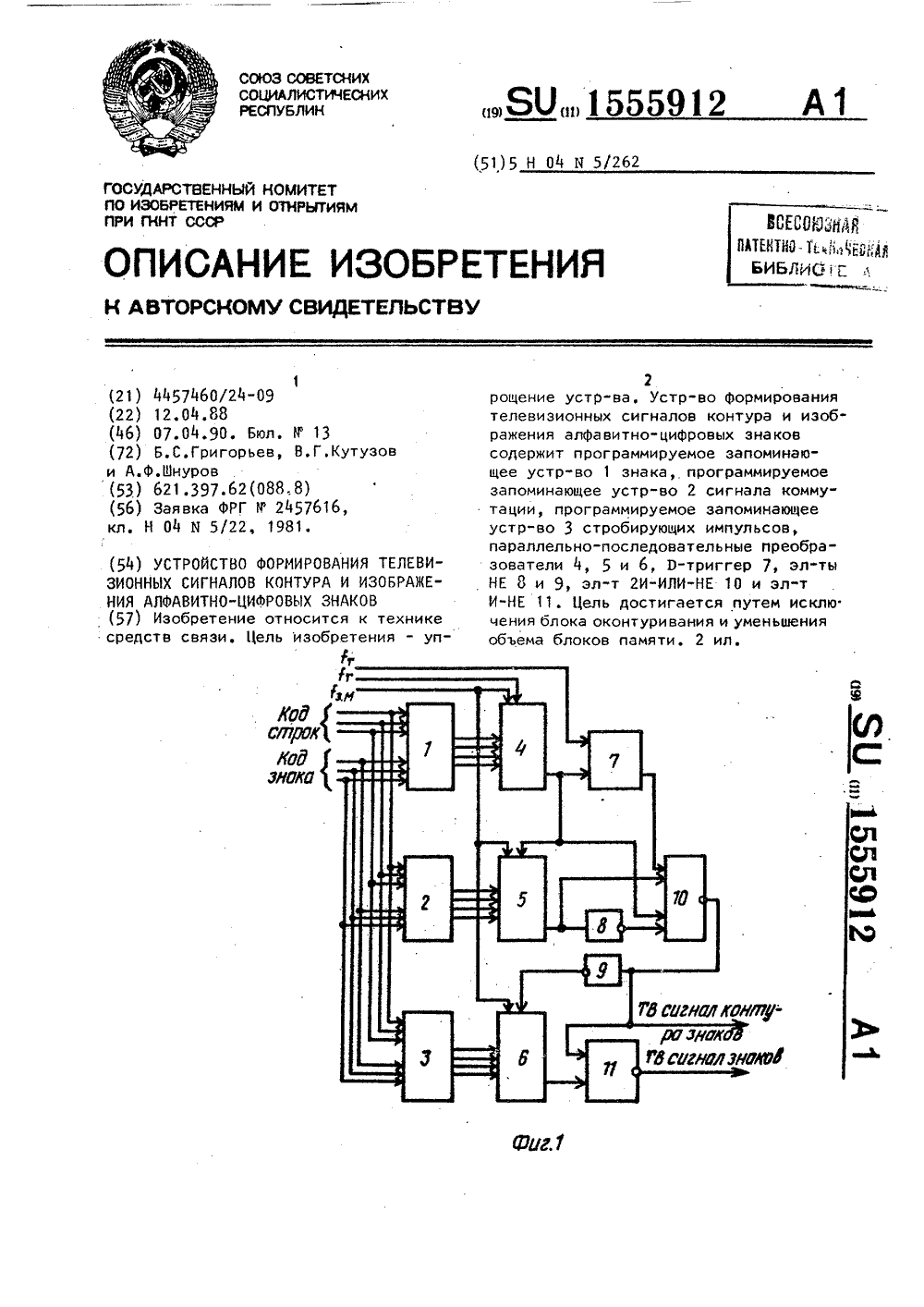

Номер патента: 1555912

Опубликовано: 07.04.1990

Авторы: Григорьев, Кутузов, Шнуров

МПК: H04N 5/262

Метки: алфавитно-цифровых, знаков, изображения, контура, сигналов, телевизионных, формирования

...возможному числу .видеоимпульсов на строке элементовзнака. Для русского алфавита разрядность ПЗУ 2 по выходам должна быть 6.При необходимости задержки того илииного видеоимпульса в сигнале строкизнака, соответствующий выход ПЗУ 2программируется логической "1", приотсутствии задержки - логическим "0".Первый выход ПЗУ 2 соответствует первому видеоимпульсу, второй - второмуи т.д. Код с ПЗУ 2 поступает на входыпараллельно-последовательного преобразователя 5 и вписывается импульсомзнакоместа. Сигнал в параллельно-последовательном преобразователе 5 сдвигается на выход не задержанными видеоимпульсами сигнала. контура знака.Коммутация задержанных и не задержанных видеоимпульсов сигнала иэображениязнака на выход устройства осуществляется с...

Номер патента: 1447453

Опубликовано: 30.12.1988

Авторы: Зильберштейн, Перкин, Плавник, Шнуров

МПК: B21B 38/00

Метки: валками, выброса, захвата, клети, металла, моментов, прокатной

...разные уровни, поэтому на выходе элемента И 5 и соответственно на счетном входе триггера 6 присутствует сигнал низкого уровня, При этом сигнал на первом (прямом) выходе триггера 6, который является выходным сигналом устройства имеет низкий уровень.При захвате металла валками возрастает сигнал на выходе датчика 1 наличия металла в валках и соответственно на вторых входах пороговых элементов 4 и 10, При привышении указанным сигналом уровня срабатывания порогового элемента 4 сигнал на его выходе переходит с низкого на высокий уровень. На выходе элемента И 5 уровень сигнала также меняется с низкого на высокий, триггер 6, вход которого реагирует только на перепад сигнала с низкого на высокий уровень, изменяет свое состояние, а на его...

Номер патента: 946113

Опубликовано: 07.10.1986

Авторы: Блок, Васильев, Иванов, Шнуров

МПК: B64C 27/12, B64D 27/26

Метки: вертолета, винта, крепления, несущего, редуктора

...тем,что в устройстве для крепления редуктора несущего винта вертолета, содержащем стержни, закрепленные к редукторуи фюзеляжу, причем сопряжение стер-жней с фюзеляжем выполнено по сферическим поверхностям, диаметр сферической посадочной поверхности стержня выполнен больше диаметра сферического углубления фюзеляжа, а верхнийкрай сферического углубления фюзеляжалежит в плоскости, проходящей черезцентр сферы, причем сферическая посадочная поверхность стержня выполнена за одно целое с резьбовым стяжнымэлементом.На фиг, 1 изображено предлагаемоеустройство, общий вид; на фиг.2 -узел 1 фиг.1; на фиг. 3 - узел П нафиг.1 (крепление стержня с регулирующим его длину устройством); на фиг,4 -взаимное положение деталей послезапрессовки и характер...

Номер патента: 533008

Опубликовано: 15.03.1986

Авторы: Браверман, Драгунов, Некрасов, Тищенко, Шнуров

МПК: B64C 13/40

Метки: вертолета, винтом, путевого, рулевым

...наружноговоздуха и .атмосферного давленияпри использовании путевого управления без ограничителя хода гидроусилителя и с ограничителем хода гидроусилителя,Система путевого управления содержит педали 1, через систему тяги качалок 2,3,4 соединенные с рычагами 5 и 6 управления золотникомгидроусилителя, которые шарнирносоединены между собой.Гидроусилитель 7 соединен черезкачалку 8 и тягу 9 с сектором 10,от которого идут тросы 11, заканчивающиеся втулочно-роликовой цепью,перекинутой через звездочку хвостового редуктора 12.Ограничитель хода гидроусйлителявыполнен в виде подвижного упора 13,соединенного с электроприводом 14,включенным в работу по сигналу отдатчиков 15,16 температуры и атмосферного давления. Сигналы от датчиков 15 и 16 поступают...

Номер патента: 1185654

Опубликовано: 15.10.1985

Авторы: Кутузов, Шнуров

МПК: H04N 5/262

Метки: знака, контура, сигнала, формирователь

...на время, кратное длительности элемента знака, регистры 2 - 4 сдвига осуществляют 25 задержку сигналов на время, кратное периодам соответственно предшествующей, последующей и текущей строк.От генератора (синтезатора) знаков (на фиг. 1 не показан) в параллельном коде по входу 10 поступают сигналы знака на информационные входы регистров 2 - 4 сдвига.На тактовые входы регистров 2 - 4 сдвига (фиг. 2) подаются импульсы частоты элементов знака (фиг. 8 а). На вход управления Запись-считывание регистра 4 сдвига текущей строки от блока 6 подается импульс (фиг, 8 в). По срезу фронта импульсов частоты элементов знака (фиг. 8 а) во время действия управляющего импульса (фиг. 8 в) сигналы текущей строки знака записываются в регистр 4 сдвига...

Номер патента: 1035828

Опубликовано: 15.08.1983

Авторы: Григорьев, Кутузов, Шнуров

МПК: H04N 5/04

Метки: приемной, синхрогенератор, систем, телевизионных, части

...импульсов, установочныйвход - к выходу последнего разрядасчетчика тактовых импульсов, а выход - к установочному входу счетчика тактовых импульсов, сцетный входкоторого подключен к выходу опорногопереводит его в состояние, при котором потенциальный уровень на выходе триггера 3 принимает значение логической "1" (фиг. 2 б). Потенциальный уровень логической"1", поступив на установочный вход счетчика тактовых импульсов 4, запрещает его работу.Первый внешний импульс синхронизации (фиг, 2 в, поз. А) поступает на О тактовый вход параллельного регистра 5 и записывает в него двоичный код, соответствующий состоянию выходов разрядов счетчика тактовых имюульсов 4 на этот момент времени. В момент записи вписываемый в параллельный регистр 5 двоичный...

Номер патента: 1001899

Опубликовано: 07.03.1983

Авторы: Белокурова, Крученецкий, Шнуров

МПК: A01K 63/04

Метки: аквариума, фильтр

...поворота относительно поддона для перекрытия прорезей в момент извлечения фильтра из аквариума.На чертеже изображен предлагаеьий фильтр общий вид.фильтр для аквариума содержит кор. пус 1 с поддоном 2, размещенный в корпусе 1 фильтрующий элемент 3 и распылитель воздуха 4 со шлангсм 5 и патрубком 6, при этом в прилегающих одна к другой торцовых кромках корпу 1001899са 1 и поддона 2 выполнены прорези 7, образующие отверстия для входа воды, а корпус 1 в верхней части имеет отверстия 8 для выхода воды.Кроме того, корпус 1 смонтирован с воэможностью поворота относительно поддона 2.Фильтр работает следующим образом.Перед началом работы фильтр собирают, соединяя корпус 1 с поддоном 2 между собой. Прорези 7 корпуса 1 и поддона 2 совмещают так,...

Номер патента: 954729

Опубликовано: 30.08.1982

Авторы: Кривошеев, Рябинин, Тонконог, Шнуров, Яхно

МПК: F24F 7/06

Метки: смеситель

...относится к живому сечению канала 6, как 1:4, Отверстия 11, располо. женные на гильзах 2-4 в шахматном порядке, и диаметры их уменьшаются по меИсточники информации,принятые во внимание при экспертизеЗО 1. Патент ФРГ % 2419148,кл, В 01 Р 5/20, опублик. 1977. 3 9847ре приближения гильз 2-4 к оси смесителя.Ба корпусе 1 установлена державка14 с магнитом 15 и в нем выполненыканалы 16 для прохода компонентов, Обечайка 9 алеет фиксатор 17.Смеситель раоотает следующим образом,При подаче рабочей среды в канал 6и выхода ее через каналы 1 3 внутри 10корпуса 1 образуется зона разрежения,эа счет чего происходит подсос (эжекция)компонентов для смешения. Они поступают через отверстия 10 поворотной обечайки 9 в окна 8 корпуса 1 , затем че фреэ...

Номер патента: 524989

Опубликовано: 15.08.1976

Авторы: Брук, Вейцман, Лашманов, Шнуров

МПК: G01M 5/00

Метки: выполнения, концентратора, напряжений

...трещину иокружаюшуо ее констр:;цчю т.к, время истечения и время развит 1 я трещины соизме -римы, Поэтому при напесо ии концентратора па попасти, подвергае,сй 1 с 1 ь 1 таниям,должа оыт ь о бесп ". чена сс"; ра Ность констарукции, соответствующая лопасти с трещиной. только механические повреждеия лонжерон и не создаются повреждения коррозионного характера, возникающие в процессе эксплуатации лопасти.524989 Составитель А, РозенфельдРедактор Т. Юрчикова Техред А. Богдан Корректор Т, Кравченко Заказ 5106/560 Тираж 1030 Подписное ЦНИИПИ Государственного комитета Совета Уинистров СССР 113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Целью изобретения является имитация коррозионных повреждений при...

Номер патента: 211748

Опубликовано: 01.01.1968

Авторы: Богачев, Виноградов, Итин, Кочиашвили, Петров, Портной, Шнуров

МПК: A61M 1/10

Метки: аппарат, искусственного, кровообращения

...специальна), сосдпненчае в ри ра ествл ку (нсосох Известны аппараты искусственного кро обращения, предназначенные для удаления крови токсических продуктов азотистого р пада белков при недостаточности печени ( эксперименте), содержащие перфузионный насос роликового типа, снабженный электромеханическим приводом, фильтры с ионообменными смолами и магистральные трубопроводы с кранами и зажимами для распределения тока крови в системе.Предложенный аппарат отличается тем, что для предотвращения гипоксии организма, в первую очередь печени при ее недостаточности (при печеночной коме), в нем между сборником и насосом установлен оксигенатор крови, например, дисковый. На фиг. 1 представлена схема аппарата искусственного кровообращения; на фиг....

Номер патента: 209824

Опубликовано: 01.01.1968

Авторы: Гков, Гродко, Миль, Некрасов, Раскина, Шнуров

МПК: G01N 23/04, G01N 3/08, G01N 33/46 ...

Метки: древеснослоистых, неразрушающего, пластиков, прочности

...качества изделия рентгенодефектоскопия производится дважды до и после нагружения изделия постоянной нагрузкой такой величины, которая с некоторым запасом обеспечивает требуемый по условиям работы изделия уровень статической прочности.При повторном контроле выявляются те места, которые возможно начали разрушаться из-за недостаточной прочности, т. е. обнаруживаются нарушения, возникшие даже в одном слое шпона. Если таких дефектов не обнаружено, то изделие считается качественным. В этом случае два последних этапа проверки могут быть совмещены,При необходимости, чтобы изделие удовлетворяло определенным требованиям динамической прочности, вместо статического нагружения изделия, проводимого между двумя стадиями рентгенодефектоскопии,...

Номер патента: 199459

Опубликовано: 01.01.1967

Авторы: Булкин, Селихов, Сиротинский, Шнуров

МПК: G01M 9/00

Метки: динамических, испб1таний, каркасной, конструкции2йь, лопащей, стенд

...система ов 5 двойных х с камерами 3, эксцентриковых тенда состоит из трубопроводов б, егулирующих венульсаторов 8, соеБ. С. Сиротинский, 3, Е, Шн Известные конструкции стендов не поззоляют использовать их для испытаний лопастей каркасной конструкции воздушных винтов из-за того, что они не дают возможности имитации аэродинамических нагрузок на лопасть в зависимости от ее азимутального положения.Предлагаемый стенд позволяет производить испытания в процессе проектирования на специальных образцах, представляющих собой загерметизированный отсек лопасти. При этом можно имитировать аэродинамические нагрузки, действующие в полете на лопасть, как алгебраическую сумму двух давлений, направленных на обшивку образца с противоположных сторон. На...

Номер патента: 196562

Опубликовано: 01.01.1967

Авторы: Булкин, Селихов, Сиротинский, Шнуров

МПК: B64C 11/16, G01M 19/00

Метки: винтов, динамических, испытаний, каркасной, конструкции, лопастей, несущих

...конструк ча ощийся тем, что,пытаний к натурны лопасти прикладыв щце аэродинамичес О алгебраическую су давления, создавае стц, и переменного ного в каждой точк тором через эласти 5 ные по поверхностиОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваПОСОБ ДИНАМИЧЕСКИХ ИСПЫТ КАРКАСНОЙ КОНСТРУКЦИИ НЕ В настоящее время прочность каркаса лопастей несущих винтов определяют при наземных или летных испытаниях образцов винтов, что дорого и опасно. Испытания на стендах с цагружением некоторых сечений лопастей сосредоточенными нагрузками не имитируют аэродинамические нагрузки, действующие ца лопасть при ее работе.Предлагаемый способ позволяет производить испытания ца стенде с имитацией аэродинамических...
