Селицкий

Номер патента: 1501203

Опубликовано: 15.08.1989

Авторы: Горелик, Селицкий, Стигнеев, Шмидман

МПК: H02G 1/12

Метки: клещи, электромонтажные

...операции резки1 и опрессовки проводов различных размеров.Клещи работают следующим образом.Токопроводящую жилу провода укладывают в одну из канавок 14 на торцовой части рычагов 1 и 2 до упора в торец пластины 15. Сжимают рычаги 1 и 2, которые соприкасаются с роликами О. Ролик 10 начинает перемещаться вместе с приводной рейкой 4 и ступенчатым валиком 6. Валик 6 захватывает жилу, изгибает ее и вдавливает в выемки 13 При этом провод упирается в торец фиксатора16, Кольцо обжимдется между одной иэ цилицдрических выемок 13 и соответствующей ступенью вдлика 6. При разждтии рычагов 1 и 2 под действием пружины 12 провод с готовым кольцом выдвигаются из рабочих губок рычагов на валике 6, с которого легко снимаетсяДля снятия изоляции провод...

Номер патента: 1497778

Опубликовано: 30.07.1989

Авторы: Селицкий, Черняков

МПК: H01L 21/68, H05K 13/02

Метки: асимметрично, выводами, корпусом, односторонними, ориентации, полупроводниковых, приборов, расположенными, ступенчатым, цилиндрическим

...продольного паза 2,соответствующая диаметру размещаемойв. нем части корпуса полупроводникового прибора с учетом зазора, равного 0,5-1 мм;0 С - угол между продольными осями основного и дополнительного лотков, выбираемый из диапазона 90-130оНаправляющие прорези 8 и 9 выполнены с клинообразными эаходными частями на входе последовательносвязанных основного и дополнительного лотковИеханиэм колебаний обеспечивает направление пульсирующих колебаний основного и дополнительного лотков7778 4 5 10 15 20 25 30 35 40 45 50 55 соответственно под углами /э ик продольным осям 10 и 1 лотков.У ориентируемого полупроводникового прибора 12 длинный вывод 13введен в проходной паэ 3 лотков, аболее короткий Г-образный вывод 14введен в направляющие прорези...

Номер патента: 1489948

Опубликовано: 30.06.1989

Авторы: Базылев, Матюха, Селицкий

МПК: B23K 20/12

Метки: грата, машине, сварки, трением, удаления

...20. В корпусе 7 выполнен направляющий паз 21, в котором находится штифт 22, установленный в обойме9, имеется отверстие 23 для рлзмеще Ония свариваемых заготовок 4 и 5, атакже имеется поперечный полукольцевой паз 24 для извлечения грата 20 изустройства. Корпус 7 закреплен неподвижно на станине 25 машины сваркитрением.Устройство работает следующим об.разом,Одна из свариваемых заготовок 4 вставляется через отверстие 23 в корпусе 7 в патрон 1 до упора 3, который выставлен так, чтобы торец заготовки 4 находился между формирующими элементами 10 и 15, и зажимается цанговым зажимом 2Вторая из сваривае мых заготовок 5 устанавливается в зажим 6, который перемещает ее до соприкосновения с ранее установленной заготовкой 4. В станине 25...

Номер патента: 1463831

Опубликовано: 07.03.1989

Авторы: Бакуленко, Брегадзе, Бровкина, Леонович, Перминова, Селицкий

МПК: D21C 9/08

Метки: обессмоливания, целлюлозы

...реализован на различных этапах получения целлюлозы, предпочтительно на стадии ее горячего щелочения.П р и м е р 1. В суспензию сульФитной целлюлочы на стадии горячего щелочения по режиму: 1 % ИаОН от массы абсолютно сухой целлюлозы конценторация массы 10,%, ТС, продолжительность щелочения 2 ч, добавляют смесь вторичных алкилсульфатов натрия укачанной формулы в количестве 0,4 % от массы абсолютно сухой цел3 14638314люлози. По истечении реакции целлю- й о р м у л а н з о 6 р е т е н и ялозную массу промывают водой, сущатдо постоянного веса и проводят опре-1. Способ обессмоливания целлюлоделение качественных показателей5зи путем обработки суспензии небев части обессмоливания по экстракту леной целлюлозы щелочью в присутстс серным эфиром....

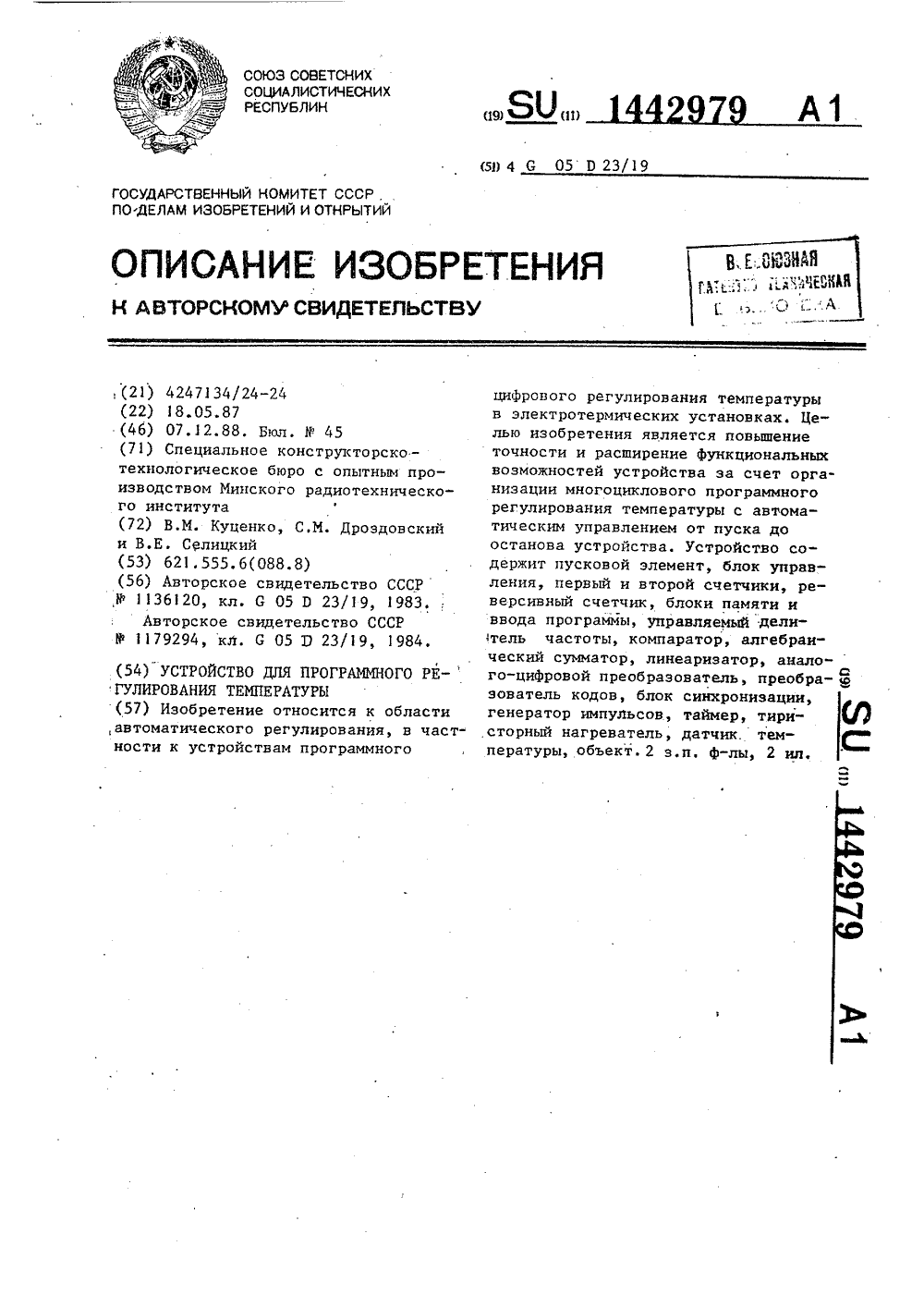

Номер патента: 1442979

Опубликовано: 07.12.1988

Авторы: Дроздовский, Куценко, Селицкий

МПК: G05D 23/19

Метки: программного, температуры

...которого поступает сигнал с датчика 14 температуры. Код на втором входе алгебраического сумматора 11 меньше, поэтому выходной код алгебраическогосумматора 11 переключает преобразователь 20 кода таким образом, что на Передним фронтом импульса с выхода блока 1 б синхронизации этот код каждый полупериод сетевого напряжения записьвается во второй счетчик 18.С выхода генератора 7 импульсы, поступающие на счетный вход второго счетчика 18, увеличивают его содержимое до появления импульса пере полнения, Импульс переполнения с выхода второго счетчика 18 включает н каждый полупериод тиристорный исполнительныи элемент 12, задающий мощность нагревателя 13. Температура технологического объекта 15 увеличивается до тех пор, пока коды на входах...

Номер патента: 1431990

Опубликовано: 23.10.1988

Авторы: Бабенков, Коган, Селицкий, Стецко, Цеков

МПК: B65H 23/038, D06C 3/06

Метки: движущегося, положением, полотна, поперечным

...25 шестерни 26, попарнозацепленные друг с другом. Оси 25соединены между собой валом 27 с дву"мя шарнирными муфтами 28, причем валможет перемещаться в осевом направлении. На одной из осей 25 неподвижнозакреплена звездочка 29, соединеннаяцепью 30 с приводом 31, которые расположены на кронштейне 32.Устройство работает следующим образом,Перед заправкой пленки поворачивают рукоятку 19 вверх. При этом эксцентрик 17 упирается в направляющую18, а вилка 15 смещается вниз и,упираясь гайкой 21 в опору 20, поворачивает корпус 3 относительно оси14, сжимая при этом пружину 23 и отводя ролики 1 друг от друга, Полотно(пленку) 5 заправляют в зазор междуроликами 1 и поворачивают рукоятку 19вверх.Корпусы 3 поворачиваются вокругосей 14 в обратном...

Номер патента: 1430090

Опубликовано: 15.10.1988

Авторы: Бабенков, Вакуленко, Василенко, Климов, Мартынов, Селицкий, Торубаров

МПК: B01F 7/30

Метки: смеситель

...него периферийным шестерням 5. Вращение и вертикальное вознратнопоступательное перемещение от шестерен 5 передается валам рабочих органов 3.Таким образом, рабочие органы 3движутся вверх-вниз с программируемойлинейной скоростью и вращаются вокругсвоей оси с внутрицикловым изменениемугловой скорости, а рабочий орган 4совершает вращательное движение с переменной частотой вращения внутри одного цикла, отличное от вращательногодвижения рабочих органов 3. Реагентывводятся в смеситель через патрубокзагрузки 16 и выводятся из него черезпатрубок 17.Реагенты, вышедшие из-под рабочегооргана, находящегося в крайнем нижнем положении, засасываются рабочиморганом, находящимся выше, и центральным рабочим органом, в свою оче-редь, реагенты, вышедшие с...

Номер патента: 1430089

Опубликовано: 15.10.1988

Авторы: Бабенков, Вакуленко, Василенко, Климов, Мартынов, Селицкий, Торубаров

МПК: B01F 7/30

Метки: смеситель

...кулисы установлен ползун 11, кинематически соединенный с входным поводком 12, Входной поводок 12 закреплен на валу 13 электродвигателя 14. Неподвижное зубчатое колесо 5 жестко соединено с кулачком 7. К корпусу 1 смесителя прикреплены патрубки загрузки 15 и разгрузки 16.Смеситель работает следующим образом.Движение от вала 13 электродвигателя 14 передается входному поводку 12. Движение от входного поводка 12 через ползун 11 передается кулисе 10 и валу 9 водила 8. За счет того что вал 13 электродвигателя 14 установлен эксцентрично относительно вала 9 водила 8, вал 9 совмеСтно с валом, на котором расположены рабочие органы, вращается с внутрнциклоной переменной угловой скоростью. Вращение водила 8 вызывает сложное движение шестерней...

Номер патента: 1408231

Опубликовано: 07.07.1988

Авторы: Белянин, Гайдабура, Ким, Лупаков, Селицкий, Сидоренко

МПК: G01F 13/00

Метки: расхода, суспензий

...патрубком 2 связанным с регулирующим органом 3 и снабженнымотбойной плитой 4, под которой установлен наклонный лоток 5, соединен"ный с выходным патрубком 6, в которомразмещена силоизмерительная плита 7,подвешенная через сильФоны 8 на безмоментном подвесе 9 и соединенная че рез рычаг 10 и тяги 11 с преобразо, вателем 12, связанным через регули рующий прибор 13 с исполнительныммеханизмом .(не показан) регулирующе го органа 3, выполненного в виде,шлангового клапана, причем отбойнаяплита 4, наклонный лоток 5 и силоизмерительная плита 7 выполнены вогнутыми в поперечном сечении с радиусом кривизны К = (7 - 15)Ь, где Ь -ширина проходного сечения выходногопатрубка 6. Устройство работает следующим образом.Суспензия под давлением подается через...

Номер патента: 1390681

Опубликовано: 23.04.1988

Авторы: Кустов, Селицкий

МПК: H02G 7/05

Метки: закрепления, токопроводов

...обоймы 1, держателей 2 проводов и кабелей, отверстий 3 для несущих тросов, Кольцевая обойма имеет 30 пазы ч для крепления держателей 2, замковые элементы 5 и б для фиксации полуколец между собой, а также пазы 7 для крепления на С-образном профиле по строительным основаниям. Держа тели проводов (кабелей) содержат пазы 8, соответствуюшие выступам в пазах обоймы, а также отверстие 9 для навинчивания на дюбель винта, пазы 8 одновременно могут быть использова- щ ны для крепления держателей 2 на С- образном профиле по строительным основаниям.Монтаж устройства может производиться как на несущих тРосах, так и по строительным основаниям путем крепления полуколец на С-образном профиле по строительным основаниям,Монтаж подвесного токопровода...

Номер патента: 1386731

Опубликовано: 07.04.1988

Автор: Селицкий

МПК: F02M 25/14

Метки: антидетонационной, внутреннего, впускной, двигателя, жидкости, подачи, сгорания, трубопровод

...трубопровода при остановках двигателя. При последующем егозапуске топливо обратно попадает вовпускной трубопровод, благодаря чемууменьшается его нерациональный расход. 3 ил. рой. Испаритель 26 подключен к регулятору 2 расхода и к распылителю 27при помощи соединительных трубок 28и 29 и выполнен в виде пакета концентрично расположенных трубок 30фиг.2), снабженных радиальными ипереходными отверстиями 31 и перемычкой 32, разделяющей пакет трубок 30на две равные части, соединенные припомощи отверстий 33, выполненных напериферии перемычки 32. Распылитель27 (фиг.1) установлен во впускномтрубопроводе 34 двигателя.Предлагаемое устройство работаетследующим образом,При запуске двигателя, когда разрежение во впускном трубопроводе 34невелико,...

Номер патента: 1384354

Опубликовано: 30.03.1988

Авторы: Селицкий, Стигнеев

МПК: B21F 1/00

Метки: гибки, колец

...с копирами 12. Ползун 2 размещен в направляющих станины. Пластины 9 и 10 в рабочем положении фиксируются с помошью фиксатора 14, а обрабатываемая проволока - ограничительным сектором 15.Устройство работает следующим образом.Поворотом пластины 9 вокруг оси 7 устанавливается в рабочее положение необходимая по диаметру изготавливаемого кольца оправка 11. В соответствии с диаметром проволоки 6 поворотом пластины 1 О вокруг оси 8 устанавливается необходимый копир 12. Поворотом упора 5 относительно оси 4 устанавливается необходимая длина подаваемой проволоки 6, Пластины 9 и 0 в рабочем положении фиксируются с помощью фиксаторов 14. Зачищенный конец проволоки 6 вводится между оправкой 11 и ограничительным сектором 15 до упора 5. Затем...

Номер патента: 1368850

Опубликовано: 23.01.1988

Авторы: Ботуз, Дравин, Любаров, Самойлов, Селицкий, Семенов, Сидоров

МПК: G03G 15/08

Метки: аппарата, подпитки, проявителя, проявления, тонером, узле, электрофотографического

...части проявителя, задержанного ограничителем 6, Эта часть вертушкой 7 отделяется от гильзы 12 и направляется на два вращающихся в противоположных (указанных стрелками) направлениях валика 8, Расположение и формулопастей вертушки 7, а также ограничителей 9 (при необходимости) выбирают так, чтобы весь проявитель, отбрасываемый вертушкой 7, проходил через зазор между валиками 8, После прохождения валиков 8 проявитель по наклонной поверхности корпуса 14 узла проявления скатывается к гильзе 12 и подхватывается полем магнитов 11 для повторного использования.Перед ограничителем 6 с помощью рыхлителя 13 оба потока перемешиваются, в результате первый поток обогащается тонером, восполняя расход на проявление, а второй - обедняется. Когда...

Номер патента: 1366830

Опубликовано: 15.01.1988

Авторы: Вакуленко, Веселов, Котов, Селицкий, Серый, Яковлев

МПК: F27B 1/00

Метки: печь, шахтная

...подогревают до температуры 350 - 450 С теплом газов, поступающих из камеры 4 выжига порообразующих добавок. Так как температура газов, поступающих иэ камеры 4 вьгжига, относительно высокая и можетдостигать 700 - 800: С и более, то кним при помощи распределительной гребенки 16 подмешивают инертный газ -азот. Подача азота необходима такжедля того, чтобы исключить возможность распространения фронта горенияпорообразующих добавок из камеры вьгига в камеру предварительной подготовки носителя,В камере предварительной подготовки носителя происходит сушка носителя, а также удаление связующего,при этом прочность гранул носителярезко понижается. В связи с этим дляпредотвращения разрушения гранул напровальной решетке 17 камеры формируют слой...

Номер патента: 1366544

Опубликовано: 15.01.1988

Авторы: Арлиевский, Беликова, Гуральник, Ким, Лифсон, Селицкий

МПК: C22B 4/08

Метки: печи, рудно, состояния, термической, фосфорной, футеровки

...Функцию(3) Ра Рат Ра, ф 40 где Ра, и Р а - соответственно предыдущая и последующие показания счетчика.Потребление активной энергии можно определить и по Формуле(4) Р =Р БК где Ра - среднечасовая мощность печи за выбранный период;К - коэКпп 1 иент использования ремени работы печи. Предположим, что Ри С соответственно составляют 173 МВт (где 1,7% РО в шлаке). По граФику 2 для соответствующих значений определяем износ футеровки, В данном случае он равен 0,25 г/см Аутеровки. Аналогичным образом Йожно определить 1) =(Р, С) ,в где 11 - износ Аутеровки, г/см Аутеровки;Р - средняя величина рабочей 5мощности печи, МВт/ч;С - прогнозируемое оптимальноесодержание РО в сливаемомшлаке расплава.ГраФики, приведенные на фиг.2 и103, являются достоверными...

Номер патента: 1366340

Опубликовано: 15.01.1988

Авторы: Базылев, Ефименко, Кузнецов, Селицкий

МПК: B23K 31/06

Метки: грата, удаления

...подачи кислорода в режущуюголовку 1 имеется пневмоклапан 15, 30подвод кислорода к которому оуществляется от баллона 16 сжатого кислорода,Устройство работает следующим образом. 35Перед началом работы устанавливается нужное давление на манометребаллона 16 сжатого кислорода, Послесварки заготовок 5 и 6 образуетсяграт, который необходимо снимать в го рячем состоянии, При включении в автоматическом режиме давления проковкивключается пневмаклапан 15 и кислородпо шлангу 14 поступает в режущую головку 1, а из нее через сопла 3 направленными струями врезается в горячий грат и прорезает его, Послеэтого цилиндры 9 и 10 соответственно втягивают и выдвигают свои штоки,которые перемещают рейки 7 и 8, находящиеся в зацеплении с зубчатым венцом 2...

Номер патента: 1359526

Опубликовано: 15.12.1987

Авторы: Кочергин, Красневский, Селицкий, Шаколин

МПК: F16H 3/44

Метки: коробка, передач, планетарная

...по двум потокам. Первый поток передает крутящиймомент от колеса 19 на водило 21,колесо 23, водило 24 и выходной вал3, второй поток - от колеса 19 к колесу 22, на водило 24 и выходнойвал 3.При включении третьей передачикрутящий момент от входного вала допромежуточного передается аналогичновторой передаче и далее также делится на два потока; первый - от водила18 к колесу 14, водилу 15, водилу 21,колесу 23, водилу 24 и выходному валу, второй поток - от промежуточноговала 2 к колесам 14, 22, на водило24 и выходной вал 3.При включении четвертой передачикрутящий момент от входного вала 1на промежуточный вал 2 идет двумяпотоками: один - через колесо 4, колесо 5 и водило 9, колесо 8 и водило 12, второй поток - через колесо1 О, водило 12.От...

Номер патента: 1359525

Опубликовано: 15.12.1987

Авторы: Кочергин, Красневский, Селицкий, Шаколин

МПК: F16H 3/44

Метки: коробка, передач, планетарная

...8. Потоки суммируются на водиле 20, которое связанос выходным валом 3,На третьей ступени по-прежнемузамкнут тормоз 23, включается муфта28, Аналогично предыдущим ступенямкрутящий момент передается на промежуточный вал 2 и с него через заблокированные планетарные ряды - на выходной вал 3.На четвертой ступени тормоз 23замкнут, включается тормоз 24. Кру-тящий момент передается на промежуточный вал 2, где разделяется надва потока. Один идет на водило 18,колесо 12 этого же ряда и далее наколесо 14. Другой поток поступаетна колесо 8. Потоки суммируются наводиле 20, связанном с выходным валом 3. На пятой ступени включаются тормоза 22 и 26. Крутящий момент передается на водило 16, колесо 4 которого заторможено тормозом 22, и далеечерез...

Номер патента: 1353483

Опубликовано: 23.11.1987

Авторы: Бояркин, Володин, Голубев, Гридин, Лейтес, Селицкий, Ткачев, Фурмер

МПК: B01D 53/14

Метки: выделения, двуокиси, углерода

...118,599 96 100 парогазовой смеси 97 113534Изобретение относится к способамвыделения двуокиси углерода изнасыщенных растворов абсорбентов и можетбыть использовано в химической неф 1)техимической и пищевой промышленности.Целью изобретения является повышение степени извлечения двуокиси углерода иэ карбонизированного водногораствора моноэтаноламина (МЭА) и снижение энергозатрат.П р и м е р 1, Насыщенный СОводный раствор (183) МЭА, содержащий60,8 г/л СО , из абсорбера черезсистему рекуперационных теплообменников, где он нагревается до темпера-,туры 80-100 С, поступает на верхнюютарелку колонного аппарата - регенератора, снабженного между 1-й и 2-йтарелками (счет тарелок снизу аппарата) устройством для изменения направления движения...

Номер патента: 1337885

Опубликовано: 15.09.1987

Авторы: Миловидов, Москалев, Рижинская, Селицкий

МПК: G05F 1/46

Метки: переменного, постоянное, преобразования

...элементов 6. В результате порн и срдбдтцвдция повышается, цто приво,шт к Выклк)чецию пороговых элементов 6 и Вя:шцнц с нил)и клкчевых элсмецтов О.Рдбвт(СЛ ЛИ)ПЬ С)с)1(Н трЕтцй ПОРОГОВЫЙ ЭЛЕ- мснг 6, связанный с третьим ступенчатым лслс Ятом 3.1 ри ноцижсции напряжения ца выходед,)игсля 5 Ниже величины порогового цацряжения ца втором входе третьего порогси)го элсмсцтд 6 послсдций выклк)чится, и свя.шццыс с ннм клкчсвые элементы 10 Гртьего стл пснчдтого элемецта Э размыкаютя. Одцоврелсццо включается второй пороговый элсмецт 6, поскольку пороговое н;цряжецие нд втором водс этого элемецта нижндпряжс ция цд выходе дслителя 5.л ИРДВЛЯК)ПСИН СИГЦДЛ С ВЫХОДД ВтОРСНОпонн оного лемента 6 поступает на В лдц клкчсвы элементов 1 О второго...

Номер патента: 1333848

Опубликовано: 30.08.1987

Авторы: Герасименко, Качанов, Наганов, Селицкий

МПК: F04D 13/08, F04D 29/66

Метки: герметичный, центробежный, электронасос

...1 рабочее колесо 2 и разгрузочную полость 3, систему смазки и охлаждения электродвигателя 4, сообщающую область 5 нагнетания с областью6 всасывания через охлаждающие зазоры 7 и разгрузочную полость 3, снабженную холодильноком 8, который расположен в системе охлаждения междуохлаждающими зазорами 7 и разгрузочной полостью 3,Устройство дополнительно содержит подшипник 9, профилированныеканавки 10 и втулку 11. Насос работает следующим образом.При подаче напряжения на электродвигатель 4 приводится во вращение рабочее колесо 2. Перекачиваемая жидкость из области 6 всасывания насоса подается рабочим колесом 2 в область 5 нагнетания и далее - к потребителю. Часть жидкости поступает в систему смазки и охлаждения, проходит через охлаждающие...

Номер патента: 1326241

Опубликовано: 30.07.1987

Авторы: Лаврецкая, Ливанов, Свидерская, Селицкий

МПК: A61B 5/04

Метки: диагностики, эпилепсии

...и проведенные через них продольную и поперечную линии по международной схеме расположения электродов 10 - 20. Первуго и восьмую дуги располагают на расстоянии 10"гго Ог исходных то-:ек продольной лицин. Электроды дуг равномерно располагают цо направлению к ушным отверстиям. Крайние элс кт роды размешакл на расстоянии 10 го,лгггы соотвстствующих дугг От ушцых отверстий. Условнуго поперечную линию опрсделягот мсжду 4-й и 5-й дугами. Биоэлект)гичсскис данные с помоцсью ЭВМ ОбрабатггВают г мг екг подсчета г(оэффиц исцтОВ кросскоррсляциц между всеми электроэццефалографическими процессами. Эпоха анализа 2,5 с цри частоте Опроса 100 Гц, пропускаемаяя усилителями полоса частот С 1,5 - -30 Гц. Уровегц, сиц кронюсти биоэлектрической активности...

Номер патента: 1309299

Опубликовано: 07.05.1987

Авторы: Дроздовский, Куценко, Селицкий

МПК: H03K 17/725

Метки: переключатель, симисторный

...усилителя 9 запускающих импульсов, который открывает симистор 5. Угол отсечки симистора 5 получается близким к 180 и мощность, рассеиваемая на нагрузке 6, мала,Одновременно первый импульс формирователя 1 через элемент И 10 поступает на первый вход (прямого счета) счетчика 17 и своим задним фронтом увеличивает его состояние на единицу. Выходной код счетчика 15 поступает на первый вход (Л) цифрового компаратора 18, на второй вход (В) которого поступает код заданной мощности ца ца рузкс с Выхода регистра 9. Гока кол Л меньше кода В, на первом Выходе блока 18 сравнения колов сохраняется уровень логического О, а на втором выходе - уровень логической 1, открываюц.ий второй элсмснт И 1 О. Второй импульс формироватс,я 1 передним фронтом...

Номер патента: 1309144

Опубликовано: 07.05.1987

Авторы: Горелик, Селицкий

МПК: H02G 1/14

Метки: жил, зачищенных, изоляции, концов, проводов, скручивания

...в частности к устройствам для скручивания концов зачищенных от изоляции концов проводов, содержащим вращающуюся цилиндрическую головку.Цель изобретения - повышение ка 1 ества скручивания жил проводов.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - сечение А - А на фиг: 1.Устройство для скручивания ко 1 цов жил проводов содержит вращающийся цилиндрический держатель 1 и головку 2 с внутренней полостью 3, расположенной по ее оси и расширяющейся к входному отверстию, Головка 2 состоит из трех оринаковых секторов, в каждом из которых имеется резьбовое отверстие 4, предназначенное для закрепления секторов в держателе 1 с помощью крепежных винтов 5. В держателе 1 также выполнены отверстия 6 для прохода винтов 5. Поперечное...

Номер патента: 1309100

Опубликовано: 07.05.1987

Авторы: Саморосов, Селицкий

МПК: B41F 17/16, H01G 13/00

Метки: маркирования, радиодеталей

...касания корпусом левой стороны опорной вилки 6. В этом положении за счет того, что центр тяжести корпуса радиоде 5 10 15 20 25 30 35 40 45 50 55 тали 37 находится ниже левой опорцой площадки вилки 6 и устойчивое положение радиодетали 37 (фиг. 3) при расположении паяного узла сверху, деталь 37 занимает только указанное положение, т.е, в любом случае разворачивается левым паяным узлом кверху и свободная от паяного узла поверхность корпуса детали 37 занимает правое положение. Таким образом происходит ориентация детали 37 в пространстве.В таком сориентированном положении де таль 37 доставляется в зону С нанесения отпечатка при очередном ходе подвижной рамки 2. В этой зоне деталь 37 укладывается на подвижную вставку 5 выводами на...

Номер патента: 1307156

Опубликовано: 30.04.1987

Авторы: Бродин, Вакуленко, Гудымов, Нестеркин, Родионов, Селицкий, Семенов, Ткачев, Яковлев

МПК: F23D 14/04

Метки: горелка, инжекционная

...промышленностидля сжигания отбросных горючих газовсовместно с природным газом, например, в трубчатых печах паровой конверсии природного газа большой мощ-,ности.Целью изобретения является повышение экономичности путем обеспечения одновременного сжигания двух газов различного состава.На чертеже представлена инжекционная горелка, продольный разрез.Горелка содержит корпус 1 с конФфуэорным выходным участком 2, воздушную заслонку 3 корпуса 1, центральнуютрубу 4 с воздушной заслонкой, выполненной в виде шайбы 5, газовый коллектор 6 с выпускными газовыми соплами 7, размещенными вокруг центральной трубы 4, входное сопло 8, патрубки 9 и 10 подвода газа во входноесопло 8, и газовый коллектор б. Центральная труба 5 проходит через газо.вый...

Номер патента: 1288366

Опубликовано: 07.02.1987

Авторы: Герасименко, Качанов, Наганов, Селицкий

МПК: F04D 29/04

Метки: насосе, осевой, силы, центробежном

...в полостях 10 и 11, а разница давлений на всасывание и в противоположной камере ротора, а также реакция потока, составляют сравнительно меньшую величину и воспринимаются или уравновешиваются известными способами. Так как по наружному диаметру обеих полостей 10 и 11 давление практи чески одинаково и определяется давлением нагнетания насоса, эпюра давлений в каждой из полостей 10 и 11определяется величиной давления передуплотнениями 16 и 17, т.е. в цент ральных частях полостей 1 О и 11.1288366 -УВНИИПИ Заказ 7785/31 Тираж 596 Подписное Произв."полигр. пр-тие, г. Ужгород, ул, Проектная, 4 11 ри настройке золотникового регулятора его золотник 7 устанавливают в нейтральное положение, при котором пояски золотника 7 перекрывают камеры 5 и 6....

Номер патента: 1285296

Опубликовано: 23.01.1987

Авторы: Атманский, Владыкин, Дубынин, Киселев, Рубцов, Сандыбаев, Селицкий

МПК: F27D 3/14

Метки: желоб, печи, плавильной, расплава, слива

...сливного канала,Желоб работает следующим образом.Расплав Фосфорного шлака, имеющий температуру 1500"1700 С, из ванны электропечи через шлаковую летку выходит и попадает в приемник шлака, а из него - в сливной канал желоба, зафутерованный графитированными пластинами, Графитированный материал отличается повышенной коррозионной и эрозионной стойкостью по отношению к расплаву шлака в сравнении с традиционными футеровочными материалами 5 Ю 15 20 25 30 35 40 45 50(шамотным кирпичем, углеродистой массой) в силу своей химической инертности и меньшей проницаемости расплавами, что в свою очередь обусловлено различным характером пористостии распределением пор по объему изделий.Степень участия Футеровочного материала в химическом...

Номер патента: 1283438

Опубликовано: 15.01.1987

Авторы: Герасименко, Наганов, Пименов, Селицкий

МПК: F04D 3/02

Метки: насос, радиально-лабиринтный

...среды. Неподвижный диск 1 установлен между подвижным диском 2 и камерой 5, при этом на периферии диска 2 выполнены лопатки 7, являющиеся продолжением спиральных нарезок 3. Насос дополнительно содержит корпус 8, колпак 9, электродвигатель 10 и муфту 11.Радиально-лабиринтный насос работает следующим образом.Загрузку перекачиваемой среды производят в корпус 8 сверху. Колпак 9 при этом защищает электродвигатель 10 от повреждений и загрязнений. При включении электродвигателя 1 О он с помощью муфты 11 приводит во вращение диск 2, Лопатки 7 захватываютзагруженную в корпус 8 среду и перемещает ее по канавкам нарезок 3 от периферии к центру дисков.Выходящий в отверстие 4 поток закручен, так как векторы скоростей в канавках как подвижного, так...

Номер патента: 1271857

Опубликовано: 23.11.1986

Авторы: Баркас, Гайдабура, Гардт, Ким, Призанд, Селицкий, Сидоренко

МПК: C05B 1/04, G05D 27/00

Метки: кислотой, минерального, производстве, процессом, разложения, сырья, удобрений

...которая начинается в смесителе 4 в месте смешения исходных компонентов и заканчивается в зоне реактора 1, ограниченной сектором с углом 10-30 от места ввода пульпы в реакторе (фиг.2).Кинетика разложения фосфоритной муки протекает по известному соотно- шениюПри изменении степени разложения исходного сырья, например ее снижении (ухудшился химсостав исходного 40 минерального сырья), разность температуры пульпы в активной зоне разложения и скорость изменения температуры пульпы в смесителе 4 понижаются. Пропорционально этому изменению сиг налы поступают от датчиков 11 и 13 разности температур пульпы в активной зоне разложения минерального сырья на регулятор 24 и от датчика 11 через дифференциатор 27 скорости из менения температуры...
