Савченко

Номер патента: 990167

Опубликовано: 23.01.1983

Авторы: Горейко, Кашпуренко, Крутый, Попова, Савченко, Стуканог, Туманов

МПК: A23B 7/16

Метки: корнеплодов, подготовки, хранению

...микроорганизмами,П р и м е р 1. Морковь моется чистой проточной водой в течение не более одной минуты и сразу же направляется на обработку 0,2-ным водным раствором иодкрахмала с добавлением гидрокарбоната натрия в количестве 2,5, Обработку ведут 20 с и после обдува токами холодного воздуха в ж 1 течение 30 с с целью удаления капельной влаги с поверхности, морковь упаковывают в тару и направляют на Из таблицы следует, что обработ" ка моркови"перед хранением предлагаец мым способом обеспечивает наибольший выход стандартной продукции, При этом абсолютная гниль отсутствует,Лабораторные испытания .показали, что морковь, прошедшая перед длительным хранением обработку предлагаемым способом, отличается хорошо вырахранение при температуре...

Номер патента: 990117

Опубликовано: 23.01.1983

Авторы: Гофман, Гурьев, Мельник, Насатин, Савченко, Тепер, Фаустов, Шевцова

МПК: A01D 45/00

Метки: орган, плодоуборочной, рабочий

...от ботвы, одновременно подвигаютее к выходу из машины. Сборка и настройка механизма происходит следующим образом (сборка вала с опорами и приводом не описаны).Трубчатая оболочка 6 насаживается на стержень 8 сердечника 5, а собранные пальцы 4 устанавливаются попарно в радиусные углубления 3 дисков 2 таким образом, чтобы отогнутые на 90 концы 9 упругих сердечников 5 были установлены в одно из отверстий 10 тех же радиусных углублений диска.Установкой отогнутых концов 9 упругих сердечников в отверстия 10, равномерно расположенных в радиусных углублениях, достигается увеличение или уменьшение свободной длины стержней пальцев, тем самым регулируется заглубление захода их в ворох ботвы с томатами,Смещением трубчатой оболочки 6...

Номер патента: 989424

Опубликовано: 15.01.1983

Авторы: Грибова, Савченко

МПК: G01N 25/56

Метки: влажности, газов, датчик

...кварцевого резонатора является выходным параметром кварцевого датчика влажности газа энергетического метода.Ввиду наличия положительной температурной зависимости модуля потерь 35 влагочувствительного вещества, характеризующейся тем, что с повышецием температуры рассеяние энергии колебаний в покрытии повышается, известные датчики влажности этого метода40 ,имеют температурную погрешность . Проведена работа по изысканию пусей компенсации температурной погреш го электрического сопротивления кварности датчика с помощью вещества с 45отрицательной температурной зависимостью модуля потерь, т.е. вещества,нанесение которого на кварцевуюпластину резонатора приводило бы кпонижению его эквивалентного электрического сопротивления при...

Номер патента: 988686

Опубликовано: 15.01.1983

Авторы: Киселева, Савченко

МПК: B65G 23/26

Метки: конвейера, привод

...препятствуют большие габариты, занимаемые муфтой, и подшипниковым узлом.Цель изобретения - уменьшение габаритов привода.20Указанная цель достигается тем, что в приводе конвейера, включающем приводной вал с цапфой, расположенной в подшипнике, и кольцевую полумуфту, цапфа выполнена с полостью, в кконцентрично подшипнимуфта с возможностью зНа фиг. 1 изображсхема привода; на фигна фиг, 1; на фиг. 3фиг. 2. Привод конвейера вал 1, опирающийся св подшипники 3 и 4, Ца полумуфтой, выполнена чатую или шлицевую м ную, концентрично кол приводной вал 1 соеди ства для передачи крут тоящего из двигателя 6 диненных муфтой 8.Муфта 5 состоит из д ренней кольцевой 9, уст редуктора 7, и наружн полненной заодно с ца вала 1. я поверхность полумуфты 2ной...

Номер патента: 988499

Опубликовано: 15.01.1983

Авторы: Бей, Божко, Кононенко, Кушнаренко, Левитянский, Лосев, Райзман, Савченко, Стриженко

МПК: B23K 28/00

Метки: заусенцев, термического, удаления

...16, выполнены каналы 17 для охлаждающей жидкости, Обработанное изделие показано позицией 18. Донышко 11 и втулка 9 выполнены с соответствующими друг другувыступами 19 и пазами 20 (фиг. 2)байонетного типа.Устройство работает следующим об-разом,На донышко 11 устанавливается обрабатываемое изделие 1 2 (или проволочнаятара с мелкими деталями), затем с помощью силового цилиндра 13 донышко с40изделием перемешается вверх до соприкосновения уплотняющего выступа донышкас уплотнением 16, при этом выступы19 донышка 11 входят в пазы 20 поворотной втулки 9, После этого посредствомпневмоцилиндра 10 втулка 9 поворачивается вокруг своей оси и относительно рабочей камеры 3 и донышка 11 на уголА (фиг, 2) с образованием байонетногозатвора. Таким образом...

Номер патента: 988275

Опубликовано: 15.01.1983

Авторы: Волков, Оржешковский, Савченко

МПК: A61B 5/10

Метки: отделе, подвижности, позвоночника, шейном

...стойки 2 установлен диск 3 с линейными и угловой шкалами. В центре диска 3 установлен компас 4 и отвес 5, крепящийся с помощью кронштейна 6.Устройство работает следующим образом.На голове исследуемого больного укрепляют шлем 1 и усаживают, на стул таким образом, чтобы отвес 5 совпал с центром диска 3, а стрелка компаса 4, расположенная по оси Ю - С, находилась в плоскости, проходящей через сагитальную плоскость.При наклонах головы вперед, назад, влево и вправо, отвес 5 располагается против делений на линейных шкалах диска 3, определяющих величину движений в соответствующие стороны. При поворотах головы влево и вправо корпус компаса 4 поворачивается вместе с диском 3, а его стрелка, оставаясь неподвижной, располагается против делений...

Номер патента: 987746

Опубликовано: 07.01.1983

Авторы: Медведев, Савченко

МПК: H02K 9/22

Метки: электродвигатель

...в результате он перегревается при полной нагрузке и выходит из строя. В связи с этим для нормальной работы электропривода необходима дополнительно защитная атмосфера. для охлаждения. Кроме того, электропривод может быть использован на 40-50% его мощности.Технические преимушества предлагаемого электродвигателя по сравнению с известным заключаются в повышении надежности работы электропривода. Электродвигатель привода вакуумнойустановки, содержащий корпус и наружный кожух, между которыми установленыэлементы, выполненные из теплопроводящего материала, о т л и ч а ю ш и й с ятем, что, с целью улучшения охлаждения,указанные элементы выполнены в видекассет, набранных из пластин, прилегающих к кожуху и корпусу по всей их поверхности и имеющих...

Номер патента: 986645

Опубликовано: 07.01.1983

Авторы: Даниленко, Савченко, Фаренбрух, Шаповалов, Шевелкин

МПК: B23C 1/00

Метки: заготовок, листовых, плоских, станок, фрезерный

...2 и тянущими 3 роликами, Листодержатели 12 выставляются по высоте посредством винтовыхпар 25, опорный ролик б опускается,а опорный ролик 7 поднимается дляобеспечения незначительного прогибазаготовки между листодержателями.Между опорными роликами б и 7 ифреваии. 4 и 5 устанавливаются раствс.ры с учетом толщины заготовки и глубины обработки.Консоли 28 с фрезами 26 для обработки боковых граней устанавливаются на требуемую высоту, Стойки32 с консолями 28 устанавливаютсяс учетом ширины обрабатываемых заготовок и глубины фрезерования боковых граней. 55 60 и амортизаторами, расположеннымиперпендикулярно направлению переме -щения заготовок, причем листодержатели снабжены механизмами их установки по высоте и расположенными вшахматном порядке...

Номер патента: 986531

Опубликовано: 07.01.1983

Авторы: Куделин, Масальский, Матюхин, Савченко, Сосковец, Студеников, Цхай

МПК: B21B 37/74

Метки: полосы, прокатки, процессе, температуры

...интенсивности душирования подсо" единены соответственно к первому ивторому выходам блока начальной настройки стана, соединенного третьим выходом с первым входом распределительного блока, а шестнадцатый вход блока задания интенсивности душиро 9865 вания - к первому выходу первого блока логического переключения, соединенного первым входом с вторым выхо" дом блока начальной настройки станаи с первым входом суммирующего усилителя, подсоединенного выходом к входам регуляторов скорости, второй вход первого блока логического переключения соединен с выходом задатчика максимально возможной заправочной 15скорости чистовой группы и с девятым входом блока начальной настройки стана, а второй выход первого блока логического переключения - с...

Номер патента: 986372

Опубликовано: 07.01.1983

Авторы: Ананьева, Борисенко, Голик, Гримкова, Громовая, Жукова, Журавская, Карабанов, Кисельчук, Куценко, Ледовский, Лепеха, Лозинский, Майко, Николаевская, Савченко, Федорова, Фещенко, Черевченко

МПК: A01N 57/20

Метки: растений, регулятор, роста

...веществу1 как ингибитор. В варианте 4 (предлагаемое вещество 1 в концентрации 0,5) длина цветоножки на 7короче, чем в варианте с аларом.Таким образом, предлагаемое вещество 1 может найтй применение вдекоративном цветоводстве в техслучаях, когда этрел или алар не могут решить задачи по улучшению деко-ративных качеств растений. Его применение послужит расширению ассортимента регуляторов роста растений втой отрасли, где приходится учитывать влияние вещества на многие показатели одновременно.П р и м е р б. Испытание препаратов на томатах.Опыт лабораторно-полевой. Объектисследования - томаты сорта "Превосходный". Почва - дерновоподзолистая среднесуглинистая.В опыте вещества применяют путемопрыскивания растений. Все...

Номер патента: 985344

Опубликовано: 30.12.1982

Автор: Савченко

МПК: F01N 1/00

Метки: выпуска, глушитель, шума

...глушителя шума.Глушитель шума содержит перфорированный корпус 1, снабженный проточкой, с соосным впускным наконечником для насадки на источник аэродинамического шума и резьбовым отверстием под винт 2, звукопоглощающий элемент 3 выполнен в виде послойной и перекрестной намотки из проволочных, синтетических или хлопчатобумажных ни тей и размещенный в проточке корпуса ,1,кожух 4, охватывакций с зазором., звукбпоглощающий элемент 3, вййолненный с выпускным отверстием в виде продольной щели 5 и имеющий возможность поворота вокруг оси для задания направления выпуска газового потока, торцовую крышку б, соединенную с корпусом 1 при помощи винта 2 и совместно с кожухом 4 образующую кольцевую расширительную камеру 7.13 о 85344 4 Формула...

Номер патента: 984846

Опубликовано: 30.12.1982

Авторы: Баринов, Иванова, Молодцова, Родионова, Рудковский, Савченко

МПК: B24D 3/14

Метки: абразивного, инструмента

...сажа ш еК ьный - образец без добавки адсорбента, П р и п е ч а н и е. Контрольны плоскости самой поверхности. Поэтомуповерхностный слой адсорбента можетпритягивать, к себе частицы жидкостииэ соприкасающейся с ним абразивнойсмеси. В процессе статистическогоформования в пресс-форме происходитуплотнение абразивной сд 1 еси, а вместе с ним увеличивается площадь соприкосновения абразивной смеси с адсорбентом и процесс адсорбции уско, ряется. В результате этого на поверх ности сырца образуется жесткая обо-лочка, обеспечивающая повышениепрочности заформованного изделия.Кроме того, при выдержке абразивного инструмента в естественных ус-15ловиях происходит дальнейшее поглощение влаги адсорбентом и отдача еев окружающую среду, т.е. с...

Номер патента: 984460

Опубликовано: 30.12.1982

Авторы: Ивашко, Савченко

МПК: A61B 5/10

Метки: гониометр

...на оси 2 сельсина 1,Гониометр работает следующим образом.При измерении движений сгибанияразгибания, например, в плечевом суставе, ось 2 сельсина 1 совмещают с осью плечевого сустава. Исследуемого устанавливают лицом в плоскости, параллельной оси сель- сина 1, и по вытянутой вниз руке устанавливают необходимую длину шины 4. Затем руку исследуемого соединяют пневмоприсосками 6 с шиной 4 и предлагают ему совершить движения сгибания-разгибания. Сигнал, вырабатываемый сельсином 1, передается на регистрирующую аппарату984460 Составитель Ю. Алмазов Редактор П.Макаревич Техред И. Верес Корректор И. Ватрушкина Заказ 10009/3 Тираж 714 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35,...

Номер патента: 982608

Опубликовано: 23.12.1982

Авторы: Воронкова, Козлов, Козлова, Криволапова, Русакова, Савченко, Серпуховитин, Сироткина, Членов, Щавлинский

МПК: A61K 9/16

Метки: витамина, микрогранул

...для эмульгирования до 62-65 С.Эмульгирование проводят в течение 5 мин при скорости вращения мешалки 200 об/юн. Полученную эмульсиюоохлаждают до 2 С и проводят отверждение микрогранул охлажденным до 8 С изопропанолом, для чего в эмульсию микрогранул в полиэтилоксановой жидкости добавляют тонкой струей из капельной воронки 250 мп изопропанола и перемешивают в течение 1 О мин, ЖИдкость декантируют, микрогранулы снова обрабатывают 130 мл изопропанола и выдерживают при перемешивании 10 мин, После декантации микрогранулы заливают смесью 70 мл изопропилового спирта и 70 мл гексана для отмывки от масла. Отделение мик,- рогранул проводят на фильтре, гдеСпособ получения микрогранул ви тамина А путем эмульгирования витами 5 . 9826086их еще 2 раза...

Номер патента: 981809

Опубликовано: 15.12.1982

Авторы: Албантов, Жуков, Логвиненко, Савченко

МПК: F28D 7/00

Метки: вихревой, теплообменник

...являются низкая интенсивность теплообмена исложность конструкции.11 ель изобретения - интенсификациятеплообмена и упрощение конструкции.Поставленная цель достигается тем,что в вихревом теплообменнике конденсатоотводные окна выполнены в видесквозных шелей, расположенных вдольоснований ребер, причем в окна помешены вставки из гидрофильного капиллярнопористого теплопроводного материала,сообшаюшего полость трубы с межтрубным пространством корпуса.На фнг. 1 изображен предлагаемыйвихревой теплообменник; на фиг. 2 - сечение А-А на фиг. 1,Теплообменник содержит корпус 1 иразмещенные в нем теплообменные трубы2 с конденсатоотводными окнами 3, которые выполнены в виде сквозных шелей,расположенных вдоль оснований ребер;1 и жидко ги Отб)йс) 1) )к ) 5...

Номер патента: 980799

Опубликовано: 15.12.1982

Авторы: Радзиван, Рыскин, Савченко

МПК: B01F 11/00

Метки: смеситель

...внутрь смесительной камеры 1. Смесительная камера 1 установлена на валу 4, ось которого перпендикулярна оси смесительной камеры, Вал 4 присоединен посредством муфты 5 к валу асинхронного электродвигателя 6, подключенного к сети по несимметричной схеме совместного питания обмоток статора переменным и постоянным током,Трехфазная система переменных токов приводит к созданию двигательного момента как и в обычном режиме работы асинхронного двигателя, Постоянный ток создает неподвижное магнитное поле, которое при вращении ротора приводит к появлению тормозного Момента, как это имеет место в режиме динамического торможения.Существование качающихся полей, обусловленных взаимодействием полей различных частот, приводит к возникновению крутильных...

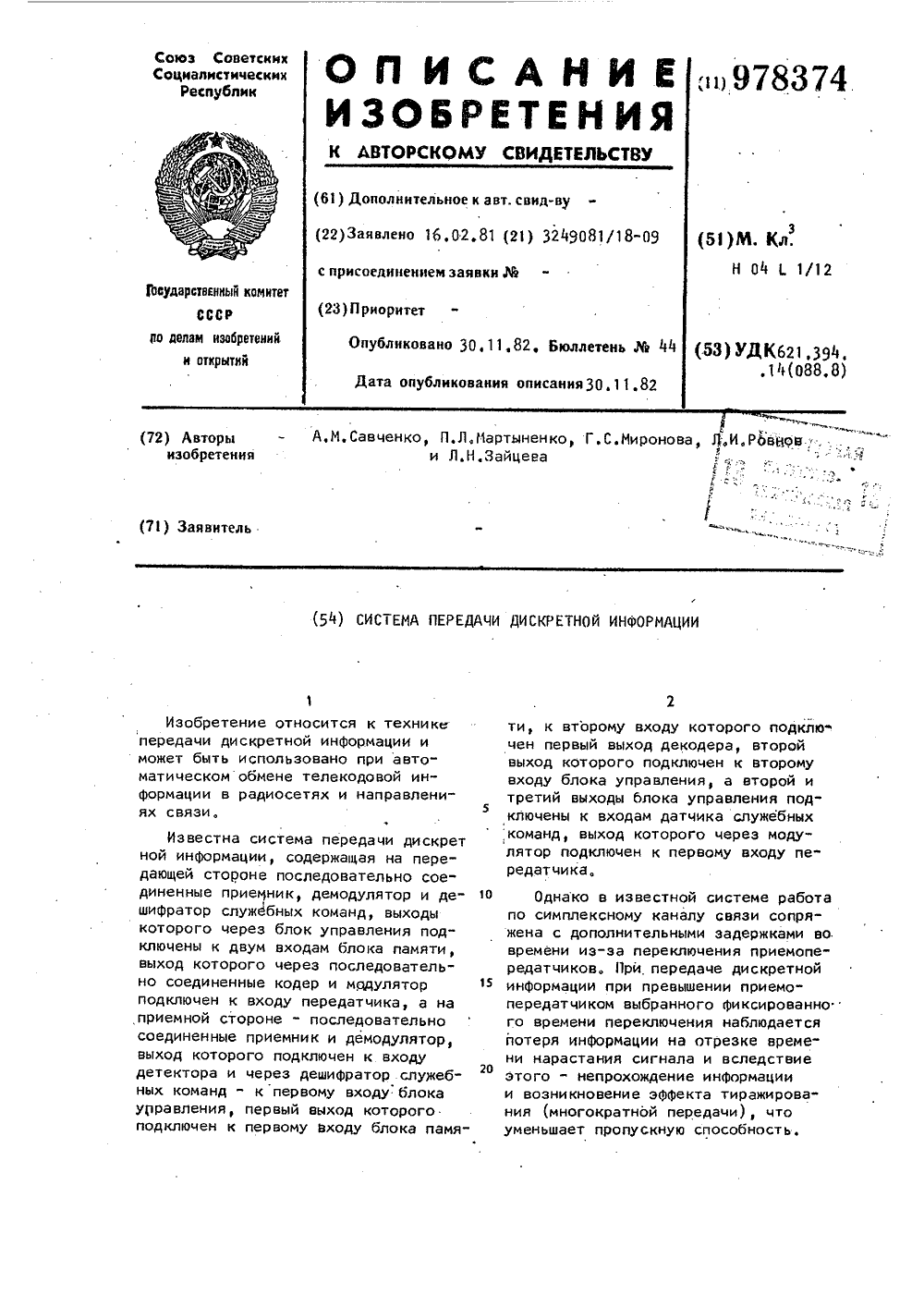

Номер патента: 978374

Опубликовано: 30.11.1982

Авторы: Зайцева, Мартыненко, Миронова, Ровнов, Савченко

МПК: H04L 1/12

Метки: дискретной, информации, передачи

...И 38 перебрасывает второй триггер 21, с выхода которого снимается сигнал, подающийсяна второй вход третьего ключа 37.Третий ключ 37 закрывается, предотвращая срабатывание счетчика 24числа импульсов при появлении в последующем (при разряде интегратора 34) сигнала на выходе компаратора 36, Инвертированный вторым элементом НЕ 39 сигнал с выхода четвертого элемента И 38 открывает пятыйэлемент И 40,Показания счетчика 24 числа.импульсов через открытый пятый элементИ 40 поступают в блок 10 разрешениявывода информации на дешифратор 11который устанавливает величину времени переключения согласно показаниям счетчика 24 числа импульсов в ФЬрмироватепе 12 длительности временипереключения Формирователь 12 длительности времени переключения реализован...

Номер патента: 978327

Опубликовано: 30.11.1982

Авторы: Савченко, Филимонов

МПК: H03K 3/286

Метки: входом, счетным, триггер

...выходам второго й 5-триггера и к входу установки в нуль, а выход соединен с третьим единичным входом третьего КБ-триггера, второй и третий входы второго дополнительного элемента подключены соответственно к счетному входу и единичному выходу первого ЙЭ-триггера а выходвторого дополнительного элемента соединен с нулевым входом второго К 5-триггера,На чертеже представлена схема триггера со счетным входом,Устройство содержит элементы И-НЕ1-9, счетный вход 10, при этом вход11 установлен в единицу, вход 12 установлен в нуль, элементы 1 и 2 образуютпервый РБ триггер, элементы 3 и 4 -второй Р 5-триггер а элементы 5 и 6 -третий й-триггер 7-9 - дополнительновведенные элементы, на схемах установки в нуль и единицу присутствуют единичные...

Номер патента: 977041

Опубликовано: 30.11.1982

Авторы: Измайлов, Лазорин, Никитенко, Рафалес-Колбатиков, Савченко, Ульшин

МПК: B03D 1/00

Метки: обогащения, процессом, угля

...щах ф на преды. душем шаге. Эта особенность позволяет определить целесообразное значение заданной эоль ности и задачу поиска оптимальных показателей операций процесса обогащения решать в два этапа. На первом этапе производится поиск оптимальных показателей на отдельных операциях, На втором находятся такие управ. 1 ф ляющие воздействия на процессы, чтобы зольность суммарного концентрата была равна заданной.. Суть алгоритма поиска оптимальных показателей операций процесса обогащения заклю фчается в следующем.Производится выбор общих характеристиквсех операций процесса Я ) (такими характеристиками, в частности, могут быть: содер. жанне тяжелых фракций в концентрате, со- зв держание серы в легких фракциях; содержание легких фракций в...

Номер патента: 975775

Опубликовано: 23.11.1982

Авторы: Бондарев, Кононенко, Макаренко, Савченко

МПК: C10B 25/06

Метки: дверь, коксовой, печи

...потерь,Э 9757Поставленная пель достигается тем,что дверь, включающая корпус с теплоизо.лирующей футеровкой, планирный люк спланирной дверцей, установленной с неруданой стороны корпуса и верхней его части,снабжена тепловым экраном, шарнирно за-.крепленньм над плацирным люком со стороны футеровки,Кроме того, для предотвращения заклинивания экрана нижняя кромка экрана вы 1 рполнена закругленной.При этом шарниры выполнены в видепетель, закрепленных на экране и свободно установленных на оси.На фиг. 1 изображена предлагаемаядверь верхняя часть, разрез; на фиг, 2 защитный экран, вид спереди; на фиг. 3то же, вид сбоку.Дверь коксовой печи содержит корпус1, теплоизолируюшую футеровку 2, пла рцирный люк 3 с планирной дверцей 4,установленной с...

Номер патента: 974064

Опубликовано: 15.11.1982

Авторы: Савченко, Савчук

МПК: F25B 9/02

Метки: вихревая, труба

...пазом 4 в зоне вывода горячего потока. Вокруг 10 камеры 1 беэ зазора расположена обечайка 5 с втулками 6 и 7, имеющими деленые пазы 8 и 9, Труба имеет диафрагму 10 и патрубок 11 вывода холодного потока. К сопловому вводу 2 15 подсоединен входной штуцер 12, Снаружи камера 1 заключена в перфорированный кожух 13, образующий с ней полость 1 4 для вывода периферийных горячих слоев, Обечайка 5 имеет воз можность поворота относительно камеры 1 посредством рукоятки 15 и штифта 16. На кожухе 13 укреплена шумопоглощающая вставка 17На торце, противоположном диаФрагме 10, каме ра 1 имеет крестовину 18. Вихревая труба работает следуюцим образом.Сжатый воздух поступает через входной штуцер 12 и сопловой ввод 2 в цилиндрическую камеру 1...

Номер патента: 973507

Опубликовано: 15.11.1982

Авторы: Белозеров, Перепелицын, Савченко

МПК: C04B 35/20

Метки: масса, набивная

...изобретений и открытий113035, Москва, ЖРаушская наб, д.4/5 Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 Введение тонкомолотого плавленно-.го или спеченного оксида магния взамен дисперсных Фракций сканда кальцияпозволяет резко (в 2-3 раза) повыситьгидратоустойчивость набивной массы.Одновременно наличие в массе второй 5фазовой составляющей, представленнойоксидом магния, в композиции с окси"дом кальция дает возможность увеличить термическую стойкость материала.Такая роль оксида магния в компо-, 10зиции обусловлена заметным различиеМв теплофиэических свойствах СаО и890, что и предопределяет релаксациювнутренних напряжений и связанное сэтим повышение термостойкости прирезких температурных колебаниях.Важную роль в повышении термической...

Номер патента: 971796

Опубликовано: 07.11.1982

Авторы: Артемьев, Беляев, Блинкин, Гончаров, Жолобова, Кропотин, Миюсов, Савченко, Чернобук

МПК: C01F 7/14

Метки: декомпозер

...7, рамы 8, коллекторы 9штуцера 10, перфорированные шланги 11, штыри-держатели 12 и центральные воздушные трубы 13,Корпус 1 декомпозера снабжен бетонной футеровкой 2. Внутри декомпозера по центру расположен аэролифт3. Крепление аэролифта 3 к крышке 4осуществляется тягами 5 и для предотврацения колебаний крепится краспорной раме б, на которой монтируются два диспергатора 7. Диспергатор 7 состоит из рамы 8, изготовленной из трубы, внутри рамы 8 приварен коллектор 9 со штуцерами 10для подвора воздуха в резиновыешланги 11. На раме 8 приварены глухие штыри-держатели. 12. Между рамой8 и коллектором 9 укреплены резиновые перфорированные шланги 11. Подача воздуха в коллекторы 9 осуществляется по центральным воздушнымтрубам 13.Декомпоэер...

Номер патента: 971259

Опубликовано: 07.11.1982

Авторы: Волков, Ивашко, Савченко

МПК: A61B 5/10

Метки: амплитуд, голеностопном, движений, суставе

...стоподержателя. При этом в планке 15 выполнены две пары отверстий 19, расположенных на взаимно перпендикулярных осях. На выходных концах валов 5 и 3 установлены датчики 21 и 22 измерительных приборов.Стоподержатель содержит пяткодержатель 23, ремень 24 фиксации стопы, дне продольные полки 25, по которым передвигается передняя опорная площадка 26 стопы с фиксирующим ремнем 27. Полки 25 оканчиваются упором 28. Передняя подвижная площадка 26 стоподержателя устанавливается по шкале 29 фиксирующей откидной планки 30, взаимодействующей пазами 31 с пальцем 32 шеки ЗЗ площадки 26.Корпус 1 цилиндрического редуктора и корпус б конического редуктора Снабженыстойками (не указанными на чертеже) размещенными на основании 34. 35Устройство работает...

Номер патента: 971207

Опубликовано: 07.11.1982

Авторы: Бунин, Кичкарь, Крутов, Насибов, Савченко, Синани, Ситников

МПК: A23B 4/04

Метки: дымогенератор

...8 и 10 в месте поступления опилок на под 5 составляет 30 мм.Дымогенератор работает следующим образом, На электронагреватель 7 пода ется напряжение питания, в результате чего под 5 начинает разогреваться, После завершения разогрева включается электропривод 1 дымогенератораи бункер-дозатор 1 начинает подавать опилки на под 5. Скребки 8 приводятся по вращение валом 9 и вращаются по поду 5, перемещая опилки, которые разогреваются и начинают тлеть, Воздух поступает через окно 11 подачи воздуха, далее движется в противотоке параллельно плоскости поверхности пода 5, увлекая с собой продукты пиролиза древесины и уже в качестве дыма удаляется через патрубок 15 отвода дыма. При вращении скребков 8 опилки скапливаются горками перед ними и...

Номер патента: 970550

Опубликовано: 30.10.1982

Авторы: Лигай, Липина, Пронякин, Савченко

МПК: H02H 7/08

Метки: защиты, системы, следящей, тепловой, электродвигателя

...тока двигателя приначальной зоне нечувствительности регулятора.На фиг, 1 и 2 приведены зависимос 1 ти (произвольные), поясняющие предла- гаемый способ (пунктиром - зависимость формализованная, сплошной линией " фактическая для. конкретного режима работы двигателя и фактического случайного воздействия),Графики на фиг. 1 и 2 поясняют порядок определения уточненных значений эоны нечувствительности регуляторов. При начальной установленной зоне нечувствительности Хо за заданное время Тц определяется значение среднеквадратичного тока Э = 3Ск и по зависимости (1) определяетсЯ значение эС , при котором величина среднеквадратичного тока изменяется в сторону приспособления к заданному значению (в частности, к 3 н ).По формуле...

Номер патента: 970166

Опубликовано: 30.10.1982

Авторы: Божко, Полищук, Потиченко, Савченко

МПК: G01M 7/00

Метки: динамических, изделия, регистрации, характеристик

...9. Иини- % гистрации импульс блока 19 + срав" мальному масштабу (В/см) соответству- нения поступает на блок 12 управлеет опорное напряжение, подаваемое ния. По этому импульсу выключаются на первую схему 14 сравнения, мак- генератор 1 и регистратор 9, что симальному - опорное напряжение, свидетельствует об окончании процес- подаваемое на последнюю схему 14. 1 са регистрации. Е сли напряжение с выхода преобразо- В режиме беэ предварительного мас" вателя 5 превышает значение опорного штабирования выход коммутатора 1 0 на входе первой схемы 14, она форми- подключен к входу регистратора 9, а рует импульс; включающий в регистра- входы блока 13 масштабирования отклю" торе 9 следующий масштаб и т.д. Та з цены. Регулятор 11 включает...

Номер патента: 970165

Опубликовано: 30.10.1982

Авторы: Божко, Личкатый, Савченко

МПК: G01M 7/00

Метки: вибрацию, испытания

...вход которого подключен к выходу блока 16 разрешения, формирующего сигнал при пересечении нагрузки нулевого уровня. Сигнал с выхода блока 16 разрешения поступает также на вход программного блока 11. Блок 16 разрешения включает50 первый триггер не показан), установочный вход которого подключен к задатчику 17 числа циклов, последовательно соединенные Формирователь прямоугольных импульсов (не показан), подключенный к выходу согласующего, 55 усилителя 7 дифференциатор и блок совпадения (не показаны ), причем выход подключен к программному блоку 11. 5 4Для формирования сигнала, поступающего на нулевой вход второго триггера 15, служет блок 18 масштабирования, вход которого подключен к выходу выпрямителя 8, и компаратор 19, второй вход...

Номер патента: 970161

Опубликовано: 30.10.1982

Авторы: Божко, Власенко, Личкатый, Полищук, Потиченко, Савченко

МПК: G01M 7/00

Метки: вибрации, испытания, многоканальное, полигармонические

...испытаний изделий на полигармоническиеколебания с резонансными частотами. На чертеже представлена блок-схемаустройства,Устройство содержит задающий гене 40ратор 1 опорной частоты, Фазовращатель 2 в каждом канале, кроме каналас задающим генератором 1 опорной частоты, сумматор 3, усилитель 4 мощности, возбудитель 5 колебаний, первыйвибродатчик 6, установленныи на подч 15вижной части возбудителя 5 колебаний,второй вибродатчик 7, устанавливаемыйна изделии (не показано), и в каждом,канале согласующие усилители 8 и 9выходы которых подключены к входампервого и второго сопровождающих Фильтров 10 и 11 соответственно, выпрямитель 12, фильтр 13 низких частот,блок 14 автоматического регулирования уровня возбуждения, преобразователь 15 фаза -...

Номер патента: 970051

Опубликовано: 30.10.1982

Авторы: Ашурков, Морозова, Мхитаров, Савченко

МПК: F26B 3/28

Метки: лакокрасочных, сушки, ультрафиолетовой

...ключ 5 в каждом полупериоде колебаний напряжения сети. В этом рабочем режиме устройства ток УФ РЛВД 1 изменяется от наименьшего значения - кривая 8, 10 определяемого сопротивленйем Уф РЛВД 1, сопротивлением балласта 4, индуктивным сопротивлением рассеяния трансформатора 3 и напряжением холостого хода последнего до наибольшего - кривая 9, определяемого сопротивлением УФ РЛВД,1, индуктивным сопротивлением рассеяния трансформатора 3 и напряжением холостого хода последнего. 1 аким образом устройство переходит в импульсный режим горения Уф РЛВД 1, с импульсами тока - кривая 9 и "дежурной дугин - кривая 8,.частота следования импульсов тока УФ РЛВД 1 при этом равна удвоенной частоте колебаний напряжения сети (100 или 120 Гц).В...
