Номер патента: 1647851

Авторы: Демин, Сашкин

ZIP архив

Текст

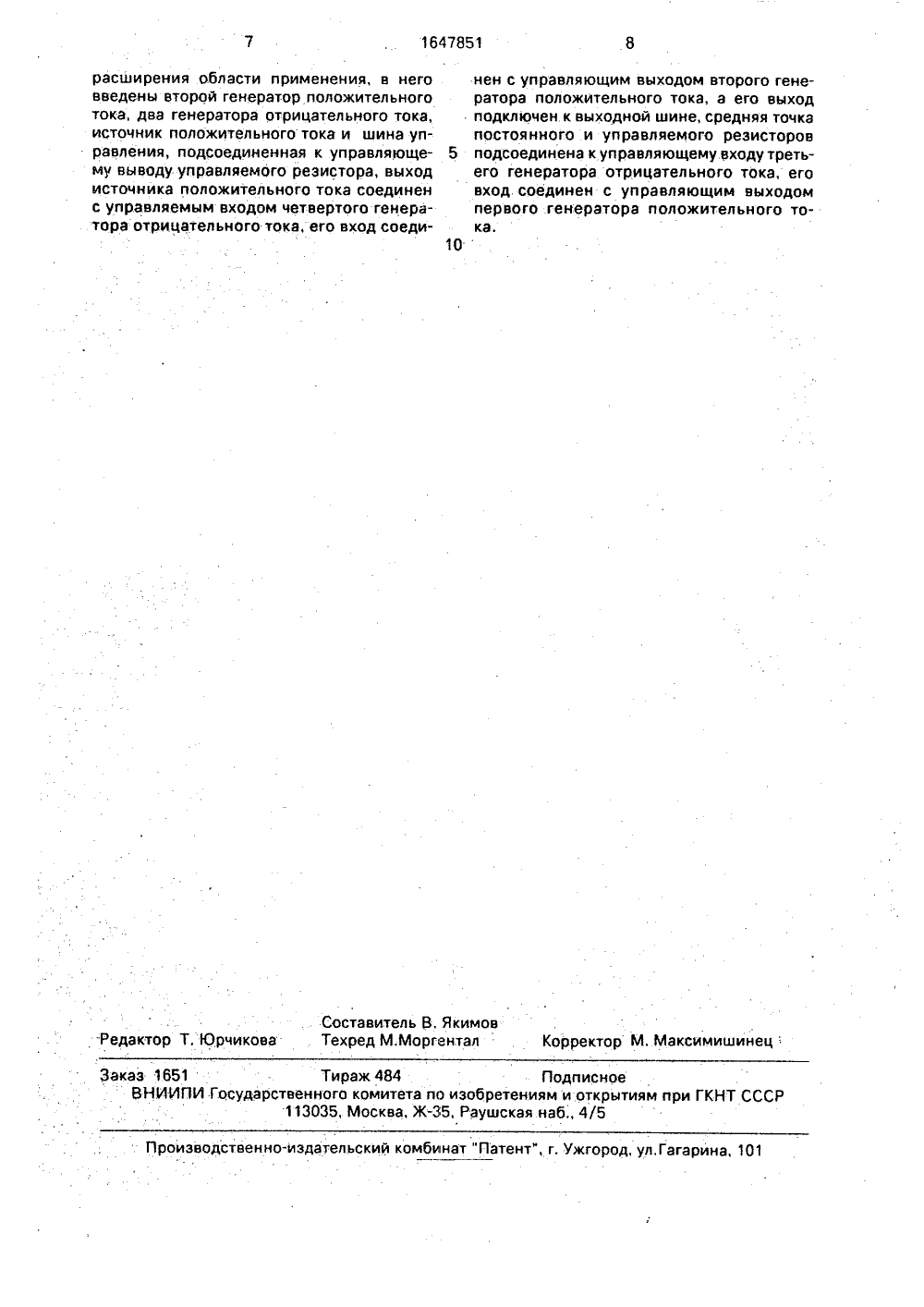

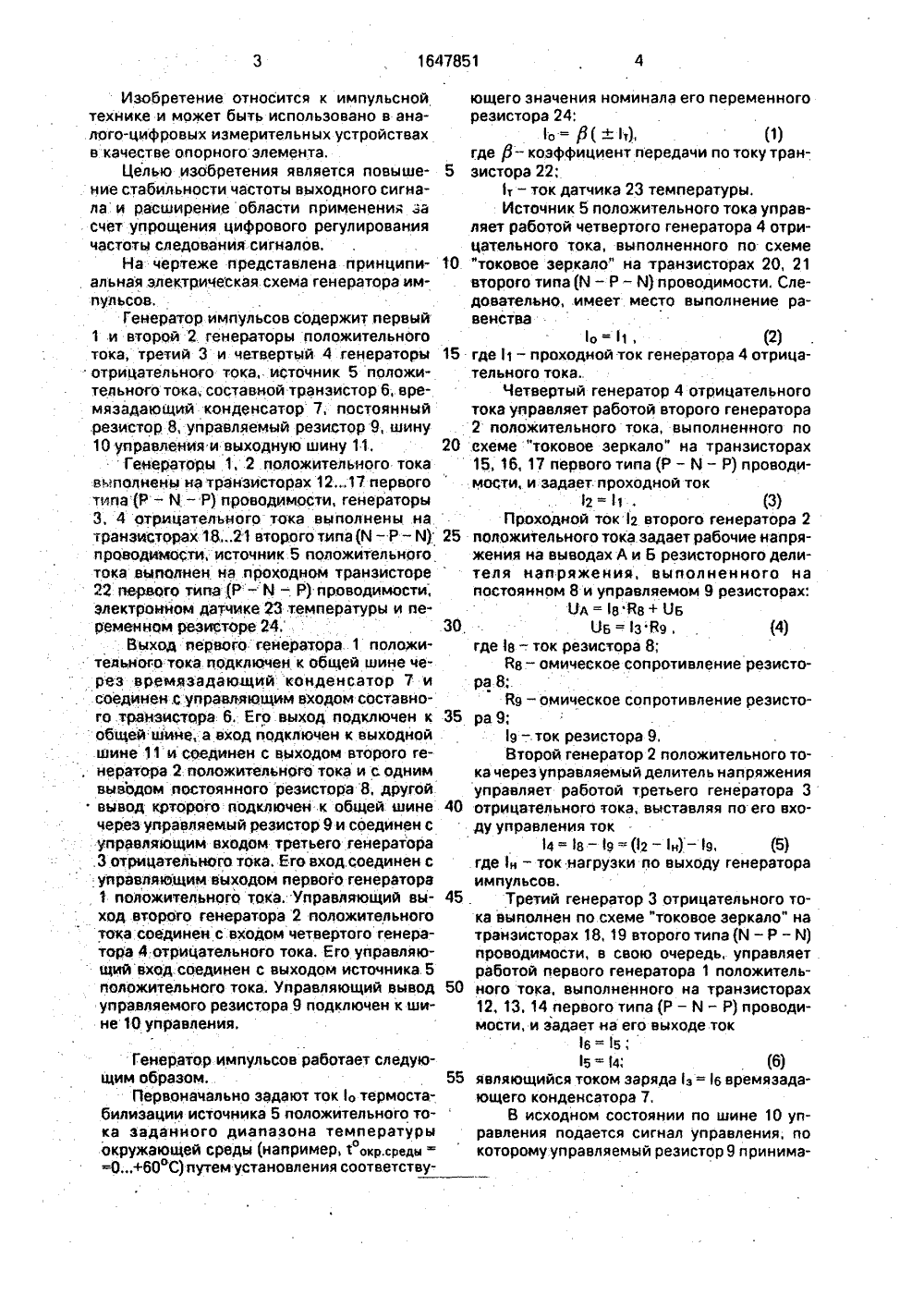

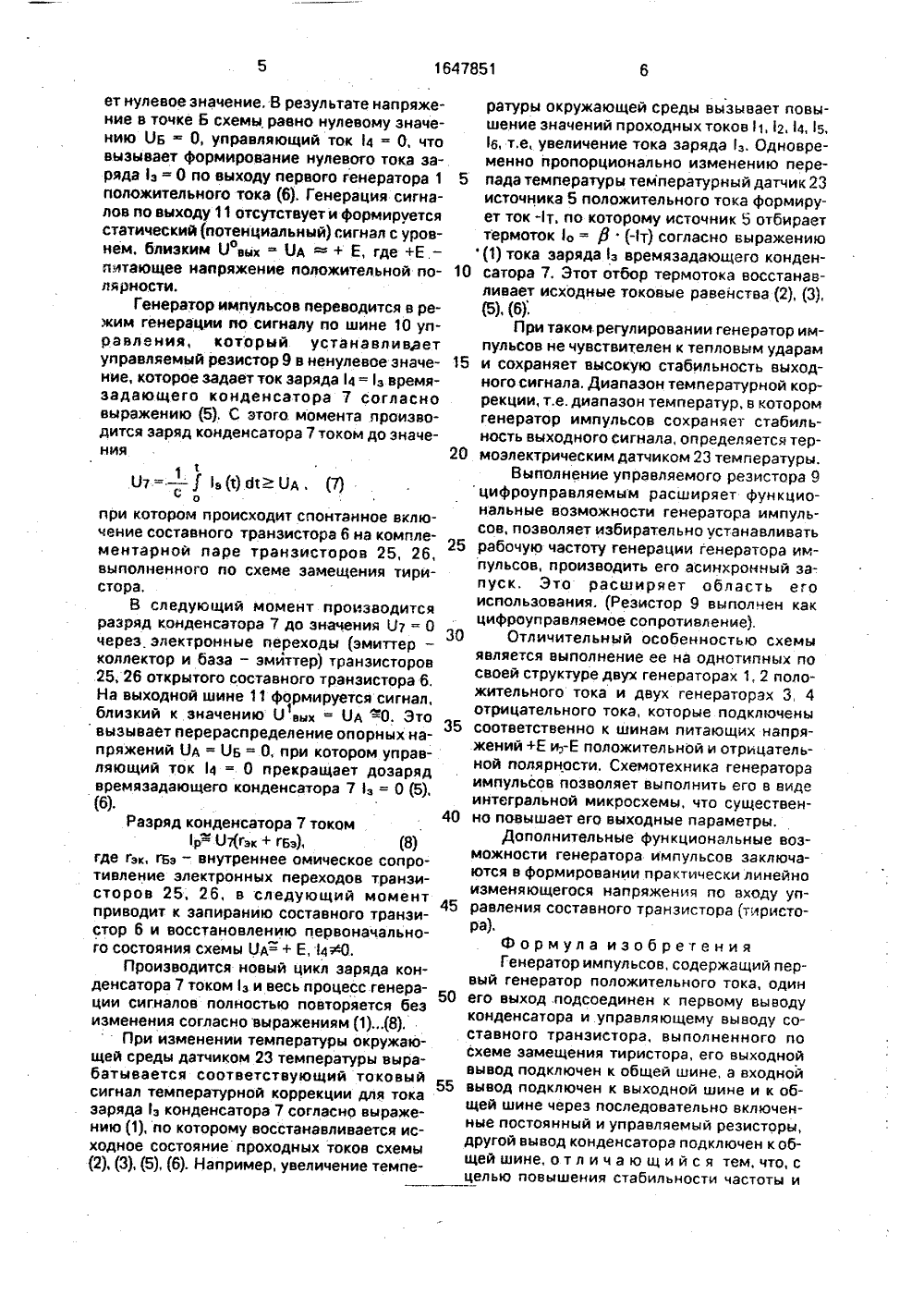

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК КЗ 02 5 ОПИ О Я следовательский укторский инстин во СССР, 1987. д ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬС(57) Изобретение относится к импульсной технике, а именно к генераторам импульсов, и может быть использовано в аналого-цифровых измерительных устройствах в качестве опорного элемента, Цель изобретения - повышение стабильности частоты выходного сигнала и расширение области применения за счет упрощения цифрового регулирования частоты следования сигналов. Устройство содержит генератор 1 положительного тока, составной транзистор 6, времязадающий конденсатор 7, постоянный резистор 8, управляемый резистор 9 и выходную шину 1.1. Введение генератора 2 положительного тока,. выполненного как и генератор 1 положительного тока на транзисторах 12 - 17 первого типа (Р - М - Р) проводимости, генераторов 3, 4 отрицательного тока на транзисторах 18 - 21 второго типа (Й - Р - Й) проводимости, источника 5 положительного тока на проходном транзисторе 22 первого типа (Р. - М - Р) и проводимости, электронном датчике 23 температуры и переменном резисторе 24 и шины 10 управления обеспечивает нечувствительность устройства к тепловым ударам и сохранение высокой стабильности выходного сигнала. 1 ил,Изобретение относится к импульснойтехнике и может быть использовано в аналого-цифровых измерительных устройствахв качестве опорнога элемента.Целью изббретения является повышение стабильности частоты выходного сигнала и расширение области применения засчет упрощения цифрового регулированиячастоты следования сигналов.На чертеже представлена принципиальная электрическая схема генератора импульсов,Генератор импульсов содержит первый1 и второй 2 генераторы положительноготока, третий 3 и четвертый 4 генераторыотрицательного тока источник 5 положительного тока, составной транзистор 6, времязадающий конденсатор 1, постоянный.резистор 8, управляемый резистор 9, шину10 управления и выходную шину 11.Генераторы 1, 2 положительного токавыполнены на транзисторах 12,17 первоготипа (Р - М - Р) проводимости, генераторы3, 4 отрицательного така выполнены натранзисторах 182:1 второго типа (М - Р - й)проводимости, источник 5 положительноготока выполнен на проходном транзисторе22 первого типа (Р- й - , Р) проводимости,электраийом датчике 23 температуры и переменном резисторе 24,Выход первого гейератора 1 положительного тока подключен к общей шине через времяэадающий конденсатор 7 исоединен.с управляющим входам составного транзистора 6. Его выход подключен кобщей шике, а вход подключен к выходнойшине 11 и соединен с выходом второго ге, нератора 2 положительйого тока и с однимвывЬдом постоянного резистора 8, другойвйвод крторога подключен к общей шинечерез управляемый резистор 9 и соединен суправляющим входом третьего генератара.3 отрицательного тока. Его вход соединен суправляющим выходом первого генератора1 положительного тока. Управляющий выход второго генератора 2 положительноготака соединен с входом четвертого генератора 4 отрицательного тока. Его управляющий вход соединен с выходом источника. 5положительного тока. Управляющий выводуправляемого резистора 9 подключен к шине 10 управления,Генератор импульсов работает следующим образом,Первоначально задают ток 1 о термостабилизации источника 5 положительного тока заданного диапазона температуры окружающей среды (например, соокр.среды- -О.+60 С) путем установления соответствующего значения номинала его переменного резистора 24;1 о = ф(+ 1 т), (1)где В - коэффициент передачи по току тран эистора 22;1 т - ток датчика 23 температуры.Источник 5 положительного тока управляет работой четвертого генератора 4 отрицательного тока, выполненного по схеме 10 "токовое зеркало" на транзисторах 20, 21второго типа (И - Р - й) проводимости. Следовательно, .имеет место выполнение равенства1 о = 11, (2) 15 где 11 - проходной ток генератора 4 отрицательного така.Четвертый генератор 4 отрицательноготока управляет работой второго генератора 2 положительного тока, выполненного по 20 ехеме "токовое зеркало" на транзисторах15, 16, 17 первого типа (Р - 1 ч - Р) проводимости, и задает. проходной ток12 = 1 (3)Проходной ток 12 второго генератора 2 25 положительного тока.задает рабочие напряжения на выводах А и Б резисторного делителя напряжения, выполненного на постоянном 8 и управляемом 9 резисторах:Од = 18 Йв+ ОБ30, ОБ = 1 зЙд . (4)где 1 в - ток резистора 8;Вв - омичеекое сопротивление резистора 8;.йд - омическое сопротивление резисто ра 9;1 д - ток резистора 9.Второй генератор 2 положительного тока через управляемый делитель напряжения управляет работой третьего генератора 3 40 отрицательного тока, выставляя по его входу управления ток14 = 18 - Ь =- (12 - 1 н) - Ь, (5)где 1 н - ток нагрузки по выходу генератора импульсов,45. Третий генератор 3 отрицательного тока выполнен по схеме "токовое зеркало" на транзисторах 18, 19 второго типа (й - Р - 1 ч) проводимости, в свою очередь, управляет работой первого генератора 1 положитель ного тока, выполненного на транзисторах12, 13, 14 первого типа (Р - й - Р) проводимости, и задает на его выходе ток16 = 1515 = 14; (6) 55 являющийся током заряда 1 э = в времяэадающего конденсатора 7.В исходном состоянии по шине 10 управления подается сигнал управления, по которому управляемый резистор 9 принима 1647851ет нулевое значение, В результате напряжение в точке Б схемы равно нулевому значению ОБ01 управляющий ток 4 = О, что вызывает формирование нулевого тока заряда э = 0 по выходу первого генератора 1 положительного тока (6). Генерация сигналов по выходу 11 отсутствует и формируется статический (потенциальный) сигнал с уровнем, близким Овых - Од =+ Е, где +Е, - питающее напряжение положительной полярности.Генератор импульсов переводится в режим генерации по сигналу по шине 10 управления, который устанавливает управляемый резистор 9 в ненулевое эначе- НИЕ, КОТОРОЕ ЗаДаЕттОК ЗаРЯДа 4 = э ВРЕМЯ- задающего конденсатора 7 согласно выражению (5). С этого. момента производится заряд конденсатора 7 током до значе 10 15 20 25 30 35 40 45 50 О 7= - .Х эаОд, (7)при котором происходит спонтанное включение составного транзистора 6 на комплементарной паре транзисторов 25, 26,выполненного по схеме замещения тиристора,В следующий момент производитсяразряд конденсатора 7 до значения От = Очерез электронные переходы (эмиттер -коллектор и база - эмиттер) транзисторов25, 26 открытого составного транзистора 6,На выходной шине 11 формируется сигнал,близкий к значению О эых = Од =О. Этовызывает перераспределение опорных напряжений Од = ИБ = О, при котором управляющий ток 4 = О прекращает доэарядвремязадающего конденсатора 7 4 = 0 (5),(6),Разряд конденсатора 7 токомр= 07(гэк + гБэ)1 (8)гДе гэк, гБэ - внУтРеннее омическое сопРотивление электронных переходов транзисторов 25, 26, в следующий моментприводит к запиранию составного транзистор 6 и восстановлению первоначального состояния схемы Од=+ Е, 4 ФО,Производится новый цикл заряда конденсатора 7 током э и весь процесс генерации сигналов полностью повторяется безизменения согласно выражениям (1)(8),При изменении температуры окружающей среды датчиком 23 температуры вырабатывается соответствующий токовыйсигнал температурной коррекции для токазаряда 4 конденсатора 7 согласно выражению (1), по которому восстанавливается исходное состояние проходных токов схемы(2), (3), (5), (6). Например, увеличение температуры окружающей среды вызывает повышение значений проходных токов 1, 2, 4, 5, 6, т,е, увеличение тока заряда э, Одновременно пропорционально изменению перепада температуры температурный датчик 23 источника 5 положительного тока формирует ток -т, по которому источник 5 отбирает термоток о = ф (-т) согласно выражению (1) тока заряда э времязадающего конденсатора 7. Этот отбор термотока восстанавливает исходные токовые равенства (2), (3), (5), (6).При таком регулировании генератор импульсов не чувствителен к тепловым ударам и сохраняет высокую стабильность выходного сигнала. Диапазон температурной коррекции, т.е. диапазон температур, в котором генератор импульсов сохраняет стабильность выходного сигнала, определяется термоэлектрическим датчиком 23 температуры,Выполнение управляемого резистора 9 цифроуправляемым расширяет функциональные возможности генератора импульсов, позволяет избирательно устанавливать рабочую частоту генерации генератора импульсов, производить его асинхронный запуск. Это расширяет область его использования, (Резистор 9 выполнен как цифроуправляемое сопротивление),Отличительный особенностью схемы является выполнение ее на однотипных посвоей структуре двух генераторах 1, 2 положительного тока и двух генераторах 3. ,4отрицательного тока, которые подключены соответственно к шинам питающих напря- жений+Е и,-Е положительной и отрицательной полярности. Схемотехника генератора импульсов позволяет выполнить его в виде интегральной микросхемы, что существенно повышает его выходные параметры.Дополнительные функциональные воэможности генератора импульсов заключаются в формировании практически линейноизменяющегося напряжения по входу управления составного транзистора (тиристора).Формула изобретения Генератор импульсов, содержащий первый генератор положительного тока, одинего выход. подсоединен к первому выводу конденсатора и.управляющему выводу составного транзистора, выполненного по схеме замещения тиристора, его выходной вывод подключен к общей шине, а входной вывод подключен к выходной шине и к общей шине через последовательно включенные постоянный и управляемый резисторы,другой вывод конденсатора подключен к общей шине, отл и ч а ю щ и й с я тем,что, с целью повышения стабильности частоты и1647851 Составитель В. ЯкимовРедактор Т. Юрчикова Техред М.Моргентал Корректор М, Максймишинец Заказ 1651 Тираж 484 Подписное ВНИИПИ Государственного комитета по изобретениям и.открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 расширения области применения, в него введены второй генератор положительного тока, два генератора отрицательного тока, источник положительного тока и шина управления, подсоединенная к управляющему выводу управляемого резистора, выход источника положительного тока соединен с управляемым входом четвертого генератора отрицательного тока, его вход соединен с управляющим выходом второго генератора положительного тока, а его выход подключен к выходной шине, средняя точка постоянного и управляемого резисторов 5 подсоединена к управляющему входу третьего генератора отрицательного тока, его вход. соединен с управляющим выходом первого генератора положительного тока,10

Смотреть

Заявка

4367297, 25.01.1988

ПЕНЗЕНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЭКСПЕРИМЕНТАЛЬНО КОНСТРУКТОРСКИЙ ИНСТИТУТ ПРЯДИЛЬНЫХ МАШИН

САШКИН ВАЛЕРИЙ ПАВЛОВИЧ, ДЕМИН СТАНИСЛАВ БОРИСОВИЧ

МПК / Метки

МПК: H03K 3/02

Метки: генератор, импульсов

Опубликовано: 07.05.1991

Код ссылки
