Сапрыкин

Номер патента: 320680

Опубликовано: 01.01.1971

Авторы: Лотарев, Нецветаев, Сапрыкин, Силаков

МПК: F24C 3/00

Метки: газовая, плита

...поворотными конфорочнымиребрами. каждое из которых укреплено наоси, препендикулярной к плоскости ребра. 5Известные газовые плиты не обеспечиваютустойчивости устанавливаемой на,них посуды,в частности посуды, имеющей сферическоедно, как, например, казан или котел.Цель изобретения - устранение самопроизвольного опрокидывания посуды.Для этого каждое конфорочное ребро выполнено в виде коромысла и имеет направленный вверх выступ, расположенный на противоположном от оси конфорки конце ребра.На чертеже изображена предложенная гзовая конфорка сребрами,Газовая плита включает рабочий стол сустановленными в нем радиально расположенными поворотными конфорочными ребрами 1. 20Ребра (не менее трех) установлены р адиально по отношению к...

Номер патента: 284211

Опубликовано: 01.01.1970

Авторы: Еремеев, Институт, Котов, Сапрыкин, Субботовский, Шсмет

МПК: B23K 20/22, B23K 37/04

Метки: наплавки

...асбестовый шнур, который после окончания наплавки удаляется вместе со шлаковой коркой при подъеме головки с корпуса задвижки. 30 На фиг. 1 показана описываемая установка; на фиг. 2 - центратор,Установка для наплавки плоских кольцевых поверхностей полых изделий содержит центратор 1 со сьемным диском 2, наплавочную головку 3, состоящую из мундштука, корректоров, промежуточного бункера и токоподвода, установленную на центраторе, шарнирную подвеску 4 центратора и наплавочной головки, аппарат, состоящий из подающего механизма б, катушек б, флюсобункера 7, вращателя 8 и его привода 9, поворотную колонку 10 с суппортами 11 вертикального и горизонтального перемещения, пульт управления 12, разжимные кулачки 13, толкатели 14,и привод 1 б....

Номер патента: 282887

Опубликовано: 01.01.1970

Авторы: Аракчеев, Козьминых, Сапрыкин

МПК: C23G 3/00

Метки: промывки, сушки, ультразвуковой

...б и 7 для ввода и удаления деталей; ультразвуковые преобразователи 8, душирующие устройства 9 и 10 для предварительной и окончательной обработки деталей, устройство 11 для непрерывной подачи в ванну и регулирования уровня моечного раствора и поддоны 12, расположенные ниже трассовых лотков в зоне ванны, направляющих камер и душирующих устройств, собирающих отработанный моющий раствор.Ванна имеет специальные сливные отверстия а для удаления тяжелых продуктов отхода и внутренние душирующие устройства 13.Поперечное сечение направляющих камер соответствует профилю обрабатываемых деталей с минимальным пропуском по контуру, достаточнЫм для прохождения деталей через них.Машина работает следующим образом.Детали по загрузочному лотку...

Номер патента: 282151

Опубликовано: 01.01.1970

Авторы: Головченко, Евстюнин, Коблов, Сапрыкин, Шацилло

МПК: B04B 11/08, B04B 3/04

Метки: отстойная, центрифуга

...прохождении через пакет тарелок б,суепензия оовобождаепся под дейспвием ценпробежных сил от твердой фазы и в виде 2 Ь осветленной жидкости (фугата) сливаепся через оино 11 из ротора. Частицы твердой фазы (большей плотности, чем жидкость)осевшие на стеньки тарелок 6, оползают с,них и осаждаются в периферийной зоне на внупренние 30 стенааи порпуса, откуда с помощью шнека б,282151 3 иг.2 иг. вращающегося с,небольшой скоростью отно:сительно хорнуса, транапорпируюпся в виде осадка. к торцу. Здесь осадок зах 1 ватывается скребками 7,и пранапортируепся (по желобу 3; скребки однавременно поворачиваются 1 нокруг оси 8, Бели апиралп желобов выполнены л 01 дийаковом раостоянии 1 друг от друга, то псе скребкн, укрепленные на барабане по спирали...

Номер патента: 276608

Опубликовано: 01.01.1970

Авторы: Звин, Сапрыкин

МПК: A01J 7/00

Метки: аппаратов, доильных, жесткости, прибор, резины, сосковой

...лампочку 8 ц выключатель 9. Для подачи вакуума к испытуемом ста 1 сан. ц контроля его величины предусмотрены пульсатор 10 с регулцровочным винтом 11, вентиль 12, пнсвмодсмпфср 1 и вакууммстр 14.Для проведения испытания доцльцыс стаканы надевают ца сосок. Включснием выключателя подают питание от источника на контакты. Взаимной регулировкой частоты пульсаций и величины вакуума на входе в доильш 1 й стакан обеспечивают плавное увеличение вакуума в подсосковом пространстве испытуемого доильного стакана, при этом противопо- ЛО 1 сцые стенки сосковой 1 сз 1 пы солцжаются и поворачивают рамку в плоскость своего сжатия. В момент смыкания противоположных стенок сосковой резины замыкаются контакты и включают сигнальную лампочку. Величина...

Номер патента: 275982

Опубликовано: 01.01.1970

Авторы: Кривонос, Крючков, Рожков, Сапрыкин, Сергеев, Стариков, Хин, Шухат

МПК: B21J 13/02

Метки: инструмент, полых, профилей

...Инструмент для лей прессованием установленным в 25 рицей, в которой лы и камера свар с целью увеличен вышения точност изделий, матрица ЗО хвостовиком, расиИзобретение относится к области обработки металлов давлением и может быть использовано при проектировачки инструмента для изготовления полых изделий прессованием.Известен инструмент для изготовления полых изделий прессованием, содержащий установленные в контейнере пресс-штемпель и матрицу, имеющую питающие кана 1 ы и камеру сварки. Однако такой кнструмент имеет низкую стойкость, а изготавливаемые изделия - низкое качество.С целью увеличения стойкости матрицы и повышения точности изготовления прессуемых изделий матрица снабжена цилиндрическим хвостовиком, расположенным вдоль оси...

Номер патента: 273571

Опубликовано: 01.01.1970

Авторы: Звин, Сапрыкин

МПК: A01J 7/00

Метки: иитенсивности, молокоотдачи, прибор, регистрации

...датчик, замыкаются контакты геркона 8, техт самым давая сигнал на включение реле 10 постоянного тока, которое нормально разомкнутымп контактами 2 Р,:включает электромагнит б, отводящий всдомую шестерню редуктора, являющуюся осью поворота движка переменного сопротивления 4, от ведущей шестерни на валу электродвигателя, При этом ось переменного сопротивления возвращается в исходнос положение, т. е. раскручивается под действием пружин 11 и 12.Вторая пара нормально разомкнутых контактов 2 Р, питает катушку реле 18 переменного тока.Третья пара нормально разомкнутых контактов 2 Р. питает счетчик 14 импульсов для подсчета общего количества надоенного молока.Получив питание, реле 18 своими контактамп 1 Р становится на самоблокировку,...

Номер патента: 270150

Опубликовано: 01.01.1970

Авторы: Бельфор, Дубовецкий, Котов, Сапрыкин, Федько

МПК: B23K 37/02

Метки: vrwgt, библиотека, о2ная•, паи, полуавтомат, сваркивсесо, •тц-i-n

...для направления в зону сварки ручной проволоки ц подвода к ней тока.В верхней части корпуса 1 имеется передний опорный ролик 2, в нижней части - формируюгций ролик , который одновременно является приводным. Над роликом 3 в зажиме корпуса установлен сменный мундштук 4, Внутри корпуса смонтированы ведомый и 0 прижимной ролики, кинематически связанныес редуктором б ходовой тележки, На выходном валу редуктора установлен фрикционный вариатор 6. Выше рукоятки на корпусе расположен тумблер 7, управляющий подающим механизмом. Нижняя часть ролика 3 расположена в ванне-сборнике 8, в которой на боковых стенках установлены трубки 9 охлаждения с отверстиями для направления охлакдающей жидкости на формирующий ролик. К ванне-сборнику подсоединена...

Номер патента: 269339

Опубликовано: 01.01.1970

Авторы: Алексеев, Сапрыкин, Удовенко, Чаев

МПК: G01T 1/18

Метки: автоматический, низкофонового, проб, р-счетчика, радиоактивных, сменщик

...и фотоконцевпк 21 стопа. Предмет изобретен и Автомгтиче 25 проб для низ щий две кас проб, реверс томатики, отл вышения над 30 и повышенияНастоящее изобретение относится к области экспериментальной ядерной физики. Автоматические сменщики проб являются одним из основных узлов в установках для непрерывного измерения активности р-проб.Известны автоматические сменщики с вращаюшимися дисками и автоматическими подьемниками проб. Однако необходимость операции подъема проб и установки их с высокой точностью, а также наличие специального привода для подъема снижают быстродействие и надежность сменщика и усложняют его конструкцию.Предлагаемый сменщик, содержащий две кассеты для проб, рейку для смены проб, реверсивный электропривод и блок...

Номер патента: 266111

Опубликовано: 01.01.1970

Авторы: Гладкий, Переплетчиков, Рогачев, Сапрыкин

МПК: B23K 9/18, B23K 9/32

Метки: барабанного, питатель, типа

...расхода порошка требует значительного усилия, и точность регулировки не высока, Кроме того, при случайном заклинивании твердых частиц порошка в зазоре между патрубком бункера и барабаном возможна остановка барабана; при этом наблюдается усиленный износ поверхности барабана и патрубка бункера,С целью повышения долговечности питателя и уменьшения мощности механизма регулирования расхода порошка бункер предлагаемого питателя неподвижно закреплен на его корпусе, а механизм регулирования расхода порошка выполнен в виде насаженной на патрубок бункера и подпружиненной относительно него втулки, перемещаемой вдоль оси патрубка посредством рычажно-винтового механизма, смонтированного на корпусе питателя. Сапрыкин и В, С. Рогачев266111 ие,1 3 3...

Номер патента: 263785

Опубликовано: 01.01.1970

Авторы: Бельфор, Патон, Сапрыкин

МПК: B23K 37/02, B23K 9/028, B23K 9/16 ...

Метки: 263785

...помещен внутри обоймы, через которую в зону сварки подается защитный газ,На фиг. 1 представлена схема предлагае 5 мого устройства и изображено поперечное сечение электрода; на фиг. 2 - различные положения электрода при сварке шва сложнойконфигурации,Предлагаемое устройство содержит неплаО вящийся, например вольфрамовый, электрод1 с длинной острой гранью 2. Электрод уккреплен на электропроводном подвижномшпинделе 3, который вращается в подшипниках 4 при помощи электромеханизма 5.5 Шпиндель изолирован от корпуса устройстваи от свариваемой детали. Напряжение кшпинделю и электроду подводится при помощи скользящих контактов б от источника питания сварочным током. Для возбужденияО дуги в сварочную цепь включается соответствующее устройство,...

Номер патента: 262959

Опубликовано: 01.01.1970

Авторы: Ломаш, Сапрыкин

МПК: G04F 10/04

Метки: временных, вцшш, интервалов

...по фазе на 180 импульсов (эпюры е и ж) . Количество импульсов в каждой по ледовательности определяется длительностью управляющего сигнала с выхода триггера б.В исходном состоянии счетные триггеры 1 и 2 должны иметь на выходах левьх (заштрихованных) плеч относительно высокий потенциал. Цепь сброса триггеров может быть обычной.Так как на входы схем И 7 и 8 подаются погарно разнополярпые сигналы (эпюры з, и, к и л), то в исхсдном состоянии на их выходах, а следовательно, и на выходе схемы ИЛИ 9 сигнала не будет. Не будет также сигнала и на выходе правого плеча счетного триггера 2. Такое состояние преобразователя Оудет соответствовать записи в нем двоичного числа 00,Приходящий первым с выхода вентиля 8 на счетный вход триггера 1 импульс...

Номер патента: 252667

Опубликовано: 01.01.1969

Авторы: Аксенов, Сапрыкин

МПК: G01D 9/00, H04N 17/00

Метки: стробоскоп, телевизионный

...и управляются единым синхрогенератором. Таким образом процесс образования и визуального восприятия сигнала идентичный с обычными телевизионнымии,системами,Для устранения смазывания изображения за счет вращения применена система импульсной электронной засветки, На фотокатод 7 передающей трубки от генератора 10 П-импульсов подаются П-сигналы, частота повторения которых равна частоте вращения исследуемого объекта. Длительность П-сигнала выбирается из условия допустимого смазыванию изображения, Период П-импульсов должен быть равным периоду вращения рассматриваемого механизма. При соблюдении этих условий на ВКУ изображение диска будет неподвижным.Телевизионный стробоскоп работает не только при условии равенства частот генератора П-импульсов...

Номер патента: 252272

Опубликовано: 01.01.1969

Авторы: Крючков, Малофеев, Мелехов, Сапрыкин, Сергеев, Стариков, Шахновский, Шуха

МПК: B21C 25/04

Метки: патентно-у

...конт чаю й с олни лени кой, рющ Устронство для прессования поль лей, содержашее контейнер, пресс матрицу с центрпрующей втулкой,рующей с заготовкой, и иглу, от,н 20 тем, что, с цельо получения нзделн разностенностью. оно снабжено доп ной центрирующей втулкой, установ игле и контактирующей с заготов этом поверхности втулок, конта ктн 25 заготовкой, выполнены конуснымн, а трнрующие втулки нзготовлсны нз заготовки.ттееся алой тельой напри сами цен- атериала Предложение относится к области обработки металлов давлением, а именно, к области инструментальной оснастки для прессования.Известны устройства для прессования полых профилей, содержащие контейнер, пресс- штемпель, матрицу с центрирующей втулкой, контактирующей с заготовкой, и иглу,...

Номер патента: 219043

Опубликовано: 01.01.1968

Авторы: Бельфор, Дубовецкий, Егоров, Институт, Кушнирук, Ливийский, Патон, Сапрыкин, Федько, Ющенко

МПК: B23K 9/12, B23K 9/18, B23K 9/30 ...

Метки: автоматической, сварки

...ролика 12 рычагом 20. 1, Устройство для автоматической сварки,ЗО содержащее сварочную головку, связанную с Известны устройства для дуговой сварки вертикальных швов, содержащие сварочную головку, связанную с механизмом подачи присадочной проволоки, механизм создания колебаний и приспособления для принудительного формирования шва.Однако такие устройства сложны, имеют большие габариты и вес, что затрудняет их применение.Для упрощения конструкции, уменьшения веса и габаритов в описываемом устройстве механизм создания колебаний выполнен в виде корпуса, в котором установлены взаимодействующие с проволокой ролики, один из которых подпружинен и является прижимным, а другой - .холостой ролик - через соосно расположенную с ним шестерню связан...

Номер патента: 212314

Опубликовано: 01.01.1968

Авторы: Блюдов, Кубкин, Метелькова, Проектно, Сапрыкин, Сахаров, Хмельницка, Холодный, Часовитин, Черкасов, Шмаков

МПК: E21D 9/06

Метки: возведения, грунтах, тоннелей, устойчивых

...рабочий орган выпсо съемными двухстороннего действия нми 5 и копир-резцами б.К задней торцовой стенке 7 рабочего15 на прикреплена обечайка 8, входящаяверстие отбойного фартука 9, смонтировго в ножевой части корпуса щита,В задней торцовой стенке рабочегона по периметру, расположены окна 10, воО дом из которых шарнирно установленооси 11 выгребное приспособление 12 вструга двухстороннего действия.ботки забоя по установленному радиусу и забора породы из лотковой части выработки.Для предотвращения попадания грунта в полость щита между обечайкой рабочего органа и отбойным фартуком по периметру установлено сальниковое уплотнение 17.Проходка тоннеля предлагаемым щитом осуществляется следующим образом.Сначала запускают в работу продольный...

Номер патента: 209228

Опубликовано: 01.01.1968

Автор: Сапрыкин

МПК: B24B 19/14

Метки: поверхности, профильной

...тем, что оно снабжено кулач механизмом, покачивающим узел, не деталь, а направляющие механизма п инструмента расположены параллельн подвижной прямой. Благодаря этому касания профиля детали с инструменто ремещается в направлении общей кас ной к их профилям и нормаль к этим ж филям в указанной точке совмещается подвижной прямой.На фиг. 1 изображено предлагаемое у ство, продольный разрез и вид сверху фиг. 2 - то же, разрез по А - А фиг. фиг. 3 - расположение шлифовального и обрабатываемой детали. На валу 9 расположены кулачки 10 и 11. Кулачок 10 воздействует через ролик 8 на коромысло 7, поворачивая эксцентриковый вал 4, Кулачок 11 взаимодействует с роликом 12, закрепленным на столе 3, заставляя стол 3 перемещаться по направляющим,Вал 9...

Номер патента: 209227

Опубликовано: 01.01.1968

Автор: Сапрыкин

МПК: B24B 1/00, B24B 19/26

Метки: поверхностидеталей, профильной, шлифования

...с вращающимся шлифовальным кругом, перемещают в направлении, совпадающем с направлением касательной к профилю шлифовального круга, а подачу шлифовального круга производят в направлении нормали, проходящей через точку касания профилей шлифовального круга и детали,Предлагаемый способ отличается от известного тем, что, с целью обработки вогнутых профильных поверхностей, положение нормали, проходящей через точку касания профилей шлифовального круга и детали, сохр няют постоянным относительно неподвижно плоскости.На чертеже показано расположение шлифовального круга и обрабатываемой детали,Шлифовальный круг 1 соприкасается с деталью 2 (статором лопастного насоса) в точке Л. Перемещение детали в процессе обпроизводится по общеилям...

Номер патента: 201565

Опубликовано: 01.01.1967

Авторы: Бельфор, Сапрыкин

МПК: B23K 25/00

Метки: сварки, электрошлаковой

...движущийся по рельсовой колонне 1. Сварочная головка 2, подвешенная к суппорту 3, служит для подачи двух электродных проволок через мундштуки 4, электрически не изолированные от подающих роликов 5.Головка 2 выполнена симметричной, что позволяет подавать проволоку как слева направо, так и справа налево и применять при сварке угловых и тавровых швов мундштуки 4, изогнутые в горизонтальной плоскости на угол до ЗУ,Электроды перемещаются оступательно при перемещении св овки 2 с суппортом 3 по напуавля ерсированием двигателя 7 посреевых микровыключателей 8, воспр дав3ление упоров 9, связанных с головкой 2. Изменением положения упоров 9 можно настраивать амплитуду колебания электродов.Упоры 9 на микровыключатели 8 воздействуют через...

Номер патента: 200688

Опубликовано: 01.01.1967

Авторы: Бельфор, Патон, Сапрыкин

МПК: B23K 25/00

Метки: вертикальных, наклонных, сварки, швов, электрошлаковой

...свариваемого шва и качественную сварку как вертикальных, так и наклонных швов. Пр оретени те Устройство ертикальны слежку, пер Известны устройства для электрошлаковой сварки вертикальных и наклонных швов. Они содержат тележку, перемещающуюся по рельсам, устанавливаемым параллельно свариваемому шву. На тележке смонтированы механизмы ее перемещения, подачи электрода и сообщения ему колебаний. Устройства включают в себя также токоведущий мундштук и ползуны для удерживания шлаковой ванны, Механизм колебаний электрода в этих устройствах выполнен в виде поворотного суппорта. Такой механизм сложен по конструкции и не обеспечивает постоянного вылета электрода при сварке наклонных швов.Предлагаемое устройство отличается от известных тем, что...

Номер патента: 196574

Опубликовано: 01.01.1967

Авторы: Евт, Подображных, Сапрыкин

МПК: E05B 37/20, E05B 53/00

Метки: замка, открывания, ригеля

...ползун 10 взаимодействует с подпружиненной защелкой 12. Последние расположены на одном общем элементе 13, который может 25 поворачиваться вокруг своей продольной оси14 (направление вращения показано стрелкой), выключая защелки для сброса набранного шифра, что достигается также, кроме поворота рукоятки 1, при нажиме ча кнопку 15 ЗО сброса.Ползуны 10,возв 1 щца ся в исходное полониеМЖ 4 ействМщ, ужин 1 б, а запорная планка 4 - пор дц вием пружины 17, Фор Яи длина соединф ьной планки 2 завис Чт тОлщины дИр типа дверного зам ка ц т В Д р.,пв Ю "й Устроиство для открывания ригеля замка крепится на дверь и соединяется с замком соединительной планкой 2. Открывают за мок путем поворота рукоятки 1 против часовой стрелки. Для установки шифра...

Номер патента: 195529

Опубликовано: 01.01.1967

Авторы: Акииин, Сапрыкин

МПК: G05B 5/01, H01H 47/22

Метки: заданным, наклоном, режима, стабилизации, статической, характеристики

...открытые контакты реле генератора тактовых импульсов подключен к емкости, ее вторая обкладка подсоединена к диодному мосту, в диагональ которого включена одна из двух обмоток двухпозиционного поляризованного реле, а вторая обмотка этого реле через нормально открытые контакты реле генератора тактовых импульсов включена в КС-цепь задания требуемого градиента статической характеристики объекта, и емкость КС-цепи закоммутирована нормально замкнутыми контактами реле генератора тактовых импульсов.Это упрощаетНа чертеже по устронство.казано предлокенное устройцип действия предлагаемой схемы сосравнении по модулю задания ЛФс с ениями ЛФ регулируемой величины. ЗАЦИИ РЕЖИМА1 ЕСКОЙ ХАРАКТЕРИСТИКИекав 20951) Тираж 535 ПодписноЦНИИГ 1 И Комитета...

Номер патента: 177478

Опубликовано: 01.01.1966

Авторы: Баранов, Бел, Леонтьев, Морозкин, Поль, Потневский, Сапрыкин

МПК: H01P 1/12

Метки: коаксиальный, переключатель

...соединенные с центральными стержнями разъемов, применением в механизме переключения обоймы, снабженной подпружиненным штоком, опирающимся на один из шариков фиксатора, размещениемулки, соединенной с диэлектричетелем механизма переключения, ирадиальном канале второго подо шарика фиксатора, входящего ый вырез в боковой поверхности Поворотом оси 11 отводит шток 5, кот ремещает подпружин ра при помощи скоса О За счет жесткой свя телем 3 происходит отрезка 1.реключения шарик 6 ответствующее новом тходпт в исходное и гй шарик 9 попада ыреза 10 и поджимае1 к контактным дис ереключая каналы. западает у положеоложение, ст в скос т незаземкам 2, таВ момент пе25 в отверстие, соншо, шток 6 оподпружинснньтреугольного вленный отрезоЗО ким образом...

Номер патента: 188798

Опубликовано: 01.01.1966

Авторы: Гитлин, Попов, Сапрыкин, Топливньш, Центральный

МПК: F02M 59/36

Метки: впрыска, легкого, топлива

...рейку 3, втулку 4, плунжеры 5 и толкатели б с роликами 7. Каждая из четырех (как показано на чертеже) секций насоса снабжена нагнетательным клапаном 8 и подпружиненным всасывающим клапаном 9, расположенным внутри плунжера 5 и прижимаемым к рейке 3 пружиной 10, Положение клапана 9, дозирующего подачу топлива, регулируется наклонным участком - косым срезом 11 рейки 3, проходящей через пазы во 5 втулках и плунжерах.Топливо от подкачивающего насоса подается по штуцеру 12 в центральный канал 13, а оттуда ко всем секциям насоса через пазы во втулках и плунжерах. При движении плунже ра 5 вниз давление топлива в его центральном сверлении преодолевает силу затяжки пружины всасывающего клапана 9 и открывает его, после чего топливо поступает в...

Номер патента: 188062

Опубликовано: 01.01.1966

Авторы: Алексеев, Мокульский, Пермогоров, Сапрыкин

МПК: G01J 3/08

Метки: спектрополяриметр, фотоэлектрический

...чертеже изображен предложенный фотоэлектрический спектрополяриметр.Спектрополяри метр содержит источник света 1, конденсор 2, монохроматор 3, объектив 4, поляризатор 5, ячейку Фарадея б с термостатируемой кюветой, термостатируемый образец 7, анализатор 8, фотоумножитель 9, узкополосный усилитель 10, синхронный детектор 11, индикатор нуля 12, осциллографический индикатор нуля 13, источник постоянного иап модуляции 5, ис мостаты 20, 21 и кость 22. ля ер- мрсдмст изобретен Авторызобетсшгя В. Г. Алексеев,5 В предлояе;шом спектрополяриметре модулятор раостает в килогерцовом диапазоне.Узкополосиы усилитель имеет полосу пропускаиия 0,1 а 1 и стабильные параметры,При гастоте 1 - 5 кп полосу усилительной О ч 3 сти Ожио резко сузить.Средняя...

Номер патента: 175191

Опубликовано: 01.01.1965

Авторы: Абрамов, Бакуменко, Михайлов, Сапрыкин, Толкачев, Цвеленьев, Шатун

МПК: B22D 35/00, B22D 7/10

Метки: разливки, смесь, стали, экзотермическая

...под такой смесьство поверхности слитка и сметалла с 14 - 16 до 11 - 12% т. е. п прибыл ю улучш окраща ое дормических смесеи, прибыльной части щих алюминий, сеет каче- потери ышев котами руда,слитка и по гается смесь ыми компоне марганцевая ковый шпат, еси (в %):10 - 20 ок 2 - 7 ретен едмет ливки стали, н шамотныйто, с целью итка и повыт следующий дчя разел итру тем, ч ного сл а имее 7 - 12 2 - 7 18 - 22 30 - 40жидким мет бразует небо щающий мета ся остальная 10 - 20 2 - 7 2 - 6 7 - 12 2 - 7 18 - 22 30 - 40 к аллом лысой лл от масса Подписная группа144 Авторыизобретения С. П. Бакуменко, А, С. МихайловБ. А. Киреев, А, Ф. Толкачев,Известны составы экзотеприменяемых для обогревастальных слитков, содержалитру и шамотный порошокДля...

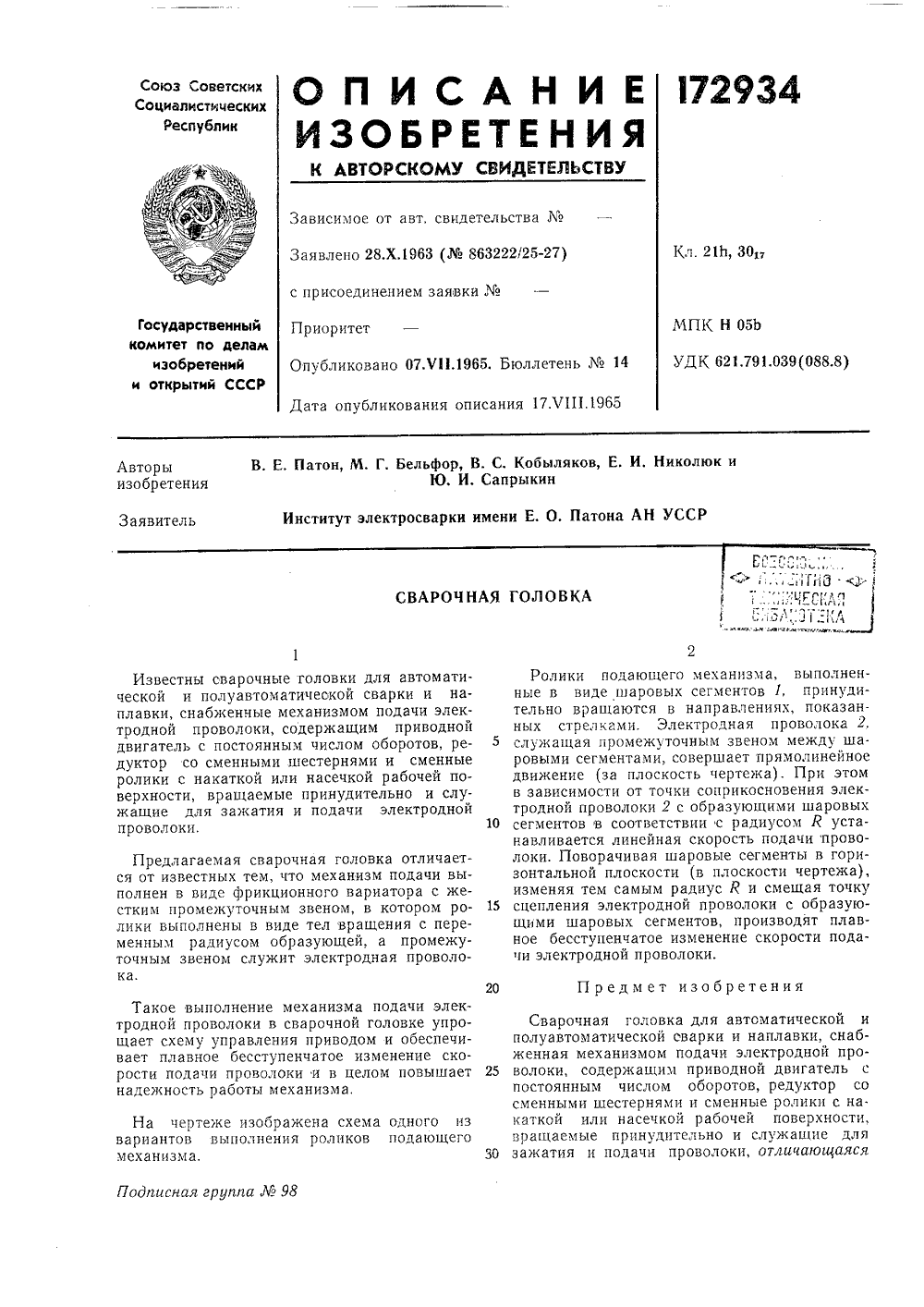

Номер патента: 172934

Опубликовано: 01.01.1965

Авторы: Бельфор, Кобыл, Николюк, Патон, Сапрыкин

МПК: B23K 9/04, B23K 9/12, B23K 9/133 ...

Метки: ijijlt, tti, vjmtiis, головкагр-трр, сварочная, фтл, ц-цц-j, цескапi

...снабженные механизмом подачитродной проволоки, содержащим приндвигатель с постоянным числом оборотодуктор со сменными шестернями и смролики с накаткой или насечкой рабочверхности, вращаемые принудительножащие для зажатия и подачи электрпроволоки,На чертеже изооражена схем вариантов выполнения роликов механизма. Ролики подающего механизма, выполненные в виде шаровых сегментов 1, принудительно вращаются в направлениях, показанных стрелками. Электродная проволока 2, служащая промежуточным звеном между шаровыми сегментами, совершает прямолинейное движение (за плоскость чертежа). При этом в зависимости от точки соприкосновения электродной проволоки 2 с образующими шаровых сегментов в соответствии с радиусом Р устанавливается линейная...

Номер патента: 167217

Опубликовано: 01.01.1965

Авторы: Большунов, Кольцов, Резник, Сапрыкин, Семко, Холодный

МПК: B60S 9/18, B61J 1/04

Метки: железнодорожного, подвижногосостава, подъемник

...для железнодорожного подвижного состава является то, что его подъемная поворотная платформа свободно опирается концами на каретки, которые передвигаются по направ ляющим вертикальных стоек, При опускании платформы ее катки взаимодействуют с кольцевым рельсом, и, таким образом, она служит поворотным кругом.Такой подъемник дает возможность пере давать подвижной состав на взаимно перекрещивающиеся в плане пути, расположен. ные на разных уровнях.Грузовая поворотная платформа снабжена упором, который взаимодействует с цевоч- ЗО ным колесом, свободно посаженным на цапфу и получающим вращение от привода.На фиг. 1 схематически изображен предлагаемый подъемник; на фиг. 2 - фиксирующее устройство при верхнем положении платформы; на фиг. 3 -...

Номер патента: 131774

Опубликовано: 01.01.1960

Авторы: Сапрыкин, Сапуненко, Холодный

МПК: E21D 11/08

Метки: метрополитенов, обделка, перегонных, тоннелей

...костях между кольцами, при сборке обделки зак ческие спирали 3. Это обеспечивает центральную передачу нор мерное распределение нагрузки на кольца при между ними,Для захвата при тра оке предусмотрены пет я нагнетания цементнометрополитенов, солыми пазами на товоков в обделку полоечивают центральной елей м ков в ко и,ав ческие г, 2 - т трополитеновпьце обделкиполостях стыпирали.о же, боковой енов при безболтовомобразующих кольцо. рфорированные метался на кольцевых пло:.ладываются металлп 1 х сил и равн й взаимосвяз мальхорош делку в каждо же отверстия о нспортировании и укладке в об ли 4 из арматурной стали, а та -песчаного раствора за обделк бл дл дмет изобретения Обделка для перегонных тоннелей метропол железобетонных блоков с...

Номер патента: 123712

Опубликовано: 01.01.1959

Авторы: Дреголенко, Мельников, Сапрыкин

МПК: B60D 1/00, B61G 1/00, B61G 11/00 ...

Метки: автоматическая, вагонеток, сцепка, шахтных

...головка автосцепки.Головка автосцепки представляет собой корпус 1, вн и которого помещены замок 2 и пружина 3, а сбоку - рычаг 4, заканч ющийся педалью 5. Для удержания рычага 4 имеется валик б, кото й проходит через отверстие рычага 4.Расцепление сцепок производится нажимом ноги на педаль 5; при этом рычаг 4 поворачивается вокруг валика б и, опираясь поверхностью а в малый зуб б другой сцепки, перемещается относительно валика. Поверхность в рычага 4 скользит по выступу г замка 2 и последний, сжимая пружину 3, утапливается внутрь корпуса 1. Как только поверхность д рычага 4 окажется против выреза е малого зуба корпуса 1, замок 2 под действием пружины 3 переместится несколько назад и в свою очередь переместит рычаг 4, который...
