Сапрыкин

Номер патента: 1267604

Опубликовано: 30.10.1986

Авторы: Асосков, Козленко, Рыжкова, Сапрыкин

МПК: H03K 9/04

Метки: демодулятор, модуляцией, сигналов, фазово-импульсной

...управления ключом 2 . Под действием управлявшего импульса с одновибратора 7 замыкается ключ 2 и конденсатор 9 начинает заряжаться постоянным током от источника 1 постоянного тока. В момент прихода информации импульса с ФИМ формирование импульса одновибратором 7 принудительно срывается, вследствие чего ключ 2 размыкается и заряд конденсатора 9 прекращается. Напряжение на конденсаторе 9 остается постоянным до прихода следующего тактового импульса. На выходе аналогового запо" минающего блока 11 формируется ступенчатый сигнал.Тактовые импульсы поступают также на вход сброса счетчика 14 и вход одновибратора 12, Тактовый импульс запускает одновибратор 12, который формирует импульс, совпадающий по длительности с интервалом наблюдения....

Номер патента: 1267416

Опубликовано: 30.10.1986

Авторы: Макеев, Сапрыкин, Чирский, Шафран

МПК: G06F 9/36

Метки: адресации

...режиме адресации для выборки элементов из М-мерных массивов данныхустройство позволяет отсчитывать количество шагов адресации и переключать константы шага. Адрес первогочисла заносится в регистр 8 адресапо режиму прямой адресации. Регистры52 всех М блоков 36 загружаются та-.ключение выхода сумматора 1 О к информационному входу регистра 8 адреса.Сигнал с тактового входа 5 проходитчерез открытый элемент И 6 и попадаетна синхронизирующий вход 22 блока 20,дальше на вход 44 первого блока 36,а оттуда на счетный вход счетчика 54,который по первому Фронту пришедшегосчетного сигнала прибавляет 1 к содержимому счетчика. Если на выходепереполнения счетчика 54 не появляется сигнал, те, счетчик не переполняется, то от пришедшего тактового сигнала...

Номер патента: 1266902

Опубликовано: 30.10.1986

Авторы: Гнездова, Закорюкин, Павельев, Пухов, Сапрыкин, Терехов

МПК: D01G 15/40

Метки: линии, поточной, производительности, стабилизации, хлопкопрядения

...одной отключенной ветви из числа работающих ветвей.основных линий и добавки волокна от дополнительной выпускной машины 3 при его дефиците в ветвях работающих основных поточных линий, а также режим перегонки.Для получения нужного режима работы дополнительной линии переклю1266902 пана 8, установленного в пневмопроводе остановленной ветви, и подача сигнала управления на регулятор 14 производительности дополнительной выпускной машины 3, задача которого - подать н соответствующий подающий пневмопровод 10 отключенной ветви пневмопровода 7 столько волокна, сколько было до отключения. НеО обходимость применения в этом режи 5 20 50 55 3чатели 19 многопоэиционного переключателя 12 необходимо поставить н соответствующее положение.Рассмотрим работу...

Номер патента: 1260633

Опубликовано: 30.09.1986

Авторы: Крайнов, Назаров, Нудельман, Сапрыкин, Смирнова

МПК: F17D 5/02

Метки: места, момента, трубопроводе, утечки

...внутреннюю, появляетсяхолодный байпас и обход источника тепла, как показано на фиг. 2.Расход охлажденного теплоносителя навыходе из потребителя тепла 6 остаетсяпостоянным (см. фиг. 4), где по оси абсцис откладывается изменение времени, а пооси ординат - изменения температуры ирасхода, Расход охлажденного теплоносителя на входе в источник тепла б вследствие утечки через повреждение, возникшее в какой-либо момент времени т 0, уменьшится.Вследствие разбавления горячего теплоносителя, циркулирующего во внутреннейтрубе, холодным теплоносителем, вызванногоутечкой теплоносителя из внешней трубыво внутреннюю, уменьшиться температура горячего теплоносителя во внутренней трубена участке от места повреждения до вхо 5 о 5 20 25 зо 35 40 45 50 55 да...

Номер патента: 1251106

Опубликовано: 15.08.1986

Авторы: Баранов, Докукин, Миронов, Сапрыкин

МПК: G06F 17/14

Метки: вычисления, свертки

...согласованных фильтров 3 и 4 введен блок 9 управления согласованной фильтрацией, который содержит суммирующий и вычитающий счетчики 21 и 22, на счетные входы которых подаются импульсы с выхода генератора 8 тактовых сигналов.При организации управления умножением частотных зондирующих сигналов характеристик на спектры 1входных сигналов используются обычно счетчики, формирующие адреса ОЗУ для считывания и записи информации.Счетчики используются для выработки адресов считывания информации из блоков 11,1 и 11.2 памяти блока 2 разделения спектрова также записи информации в блоки 20.1 и 20.2 памяти блока 5 смешивания спектров.В блоки 11.1 и 11.2 блока 2 разделения спектров поступает массив (длина Б. отсчетов составляющих) смеси спектров 2(1)...

Номер патента: 1250985

Опубликовано: 15.08.1986

Авторы: Передельский, Сапрыкин

МПК: G01R 27/02

Метки: двухполюсников, напряжение, нерезонансных, параметров, трехэлементных

...функцииЬ(Р) можно определить из известногосоотношения:К К 1+РС(1 Ь+Кю)Ь(Р)----- - - , (3)Р Е(Р) Р К,(1+РКдС)где Р - оператор Лапласа;К - сопротивление образцовогорезистора 7; К 1 ь КгтС - параметры исследуемого двухполюсннка 5;К(Р) - полное сопротивление двухполюсника 5, выраженноев оперативной Форме.Выражению (3) во временной области соответствует оригинал:1К ( - +е 11 с ). (4)о К К В соответствии с (1), (2) и (4) выходное напряжение усилителя 3 на интервалах времени 0 4 сг, и йС 6ноП (г;)=П К ( - + е)-оК ."т (5)г0 (С)=Ц К ( - + - е 1 ГтГ) - ; К ито о К Ко 1с Ь1х(е-с )+С(1-е фто ) . (6)К, 4Аналогично моано показать, что выходное напряжение - импул.с 20 усилителя 4 на соответствующих интервалах времениц 4 (с) -ц К /К;Ц =Ц, К,/К-Ц, (-...

Номер патента: 1247164

Опубликовано: 30.07.1986

Авторы: Геворкян, Максимов, Меерсон, Ногин, Петров, Сапрыкин, Шульц

МПК: B22F 3/16

Метки: автоматическая, линия, металлических, порошков

...рабочего ротора и сбрасывает их последо,вательно на многоручьевой наклонный лоток 16 устройства 6 наполнения при,способлений 5, Число ручьев лотка равняется числу позиций рабочего ротора.Изделия поштучно скатываются по соответствующему ручью лотка в при-способление 5, установленное на приемной площадке 15 стола 13 устройства 6, при этом обеспечивается равномерное заполнение приспособления отпрессованными изделиями. Отсека- тель 17 находится в нижнем положении и не препятствует скатыванию изделий.Послезагрузки приспособления 5 определенным количеством изделий, которое зависит от числа оборотов рабочего ротора роторного пресса, от датчика счета числа .оборотов рабочего ротора поступает сигнал на пневмоцилиндр 18, который приводит в...

Номер патента: 1245628

Опубликовано: 23.07.1986

Авторы: Мигушов, Сапрыкин, Фролов, Фролова

МПК: D01G 15/40, D01G 23/04

Метки: группы, машин, параллельно, питания, работающих, текстильных

...является улучна шение эксплуатационных свойств путем снижения перепада давления в пнемо-, 5Ф. проводе.коНа фиг,1 представлено устройство,гд общий вид; на фиг.2 - регулятор давма ления, общий вид.гуУстройство имеет бункера, содержит пневмопровод 1 с регуляторамире , 2 и 3 давления, установленными наа верхней стенке пневмопровода 1 и выша полненными в виде заслонки, состоящей из двух частей 4 и 5. Каждая из частей заслонки имеет верхнюю и нижнинюю лопатки, индивидуальный приводшаЭрдейи Тираж 432 Подпитвенного комитета СССРбретений и открытийЖ, Раушская,наб., д. 4/5 Заказ 3964/18ВНИИПИ Государпо делам изо113035, Москва н изводственно-полиграфическое предприя Ужгород, ул. Проектная Взаимное расположение лопаток регуляторов определяется...

Номер патента: 1243952

Опубликовано: 15.07.1986

Авторы: Бобров, Ионов, Лукомская, Сапрыкин

МПК: B29C 35/00, G01N 3/18

Метки: неразрушающего, резиновых

...фиксирует Тьпо времени при наборе пара,поддержании температуры (160 фЗ С) иизменении температуры, при спускепара из паровой камеры. Датчик температуры со стороны диафрагмы Тустановлен на выходе из диафрагмы ификсирует изменение Т по при набооре и спуске греющего пара 183 С, приподаче циркулирующей горячей водыпод давлением н/м 1,8 МПа с температурой 1705 С, при замене ее нациркулирующую охлаждающую воду 30 Си спуске из диафрагмы по заданномуи реализуемому КЭП 16 режиму,Резисторно-емкостная модель, набранная на электросетке АВМ, представляет собой лимитирующий по продолжительности нагрева автономныйучасток.Чтобы модели работали в натуральном .времени теплового процесса, на электрической сетке набирают сопро-.тивления К 10 МОм и емкости С...

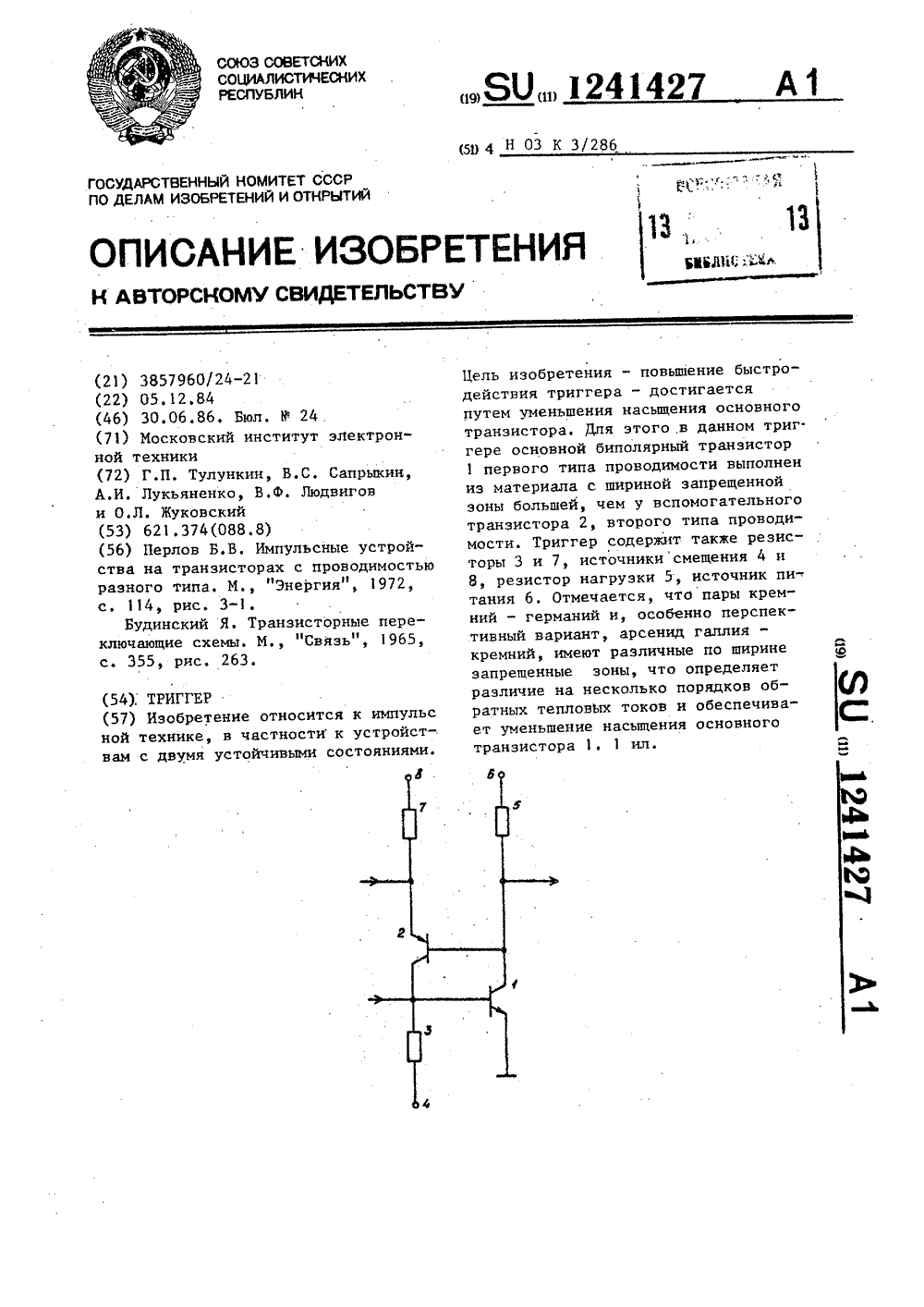

Номер патента: 1241427

Опубликовано: 30.06.1986

Авторы: Жуковский, Лукьяненко, Людвигов, Сапрыкин, Тулункин

МПК: H03K 3/286

Метки: триггер

...регенеративный переходный процесс, но в обратном направлении. В результате оба транзистора 1 и 2 оказываются закрытыми, т,е, схема возвращается в исходное состояние. Так как основной транзистор 1 не был в области насыщения, а вспомогательный транзистор 2 хотя И находился в:насыщении, но работал с небольшим коллекторным током, близ. ким к току базы основного транзистора 1, переходной процесс выключения оказывается очень коротким, а обычный для триггера этап задержки рассасывания практически отсутствует. Следовательно, управляющие сигналы переключения могут иметь значительно, большую частоту повторения без нарушения работы устройства.Количественный анализ предлагаемо; го решения проводится с использованием уравнений модели по...

Номер патента: 1237133

Опубликовано: 15.06.1986

Автор: Сапрыкин

МПК: A01K 47/04

Метки: наващивания, пчелиных, рамок

...вощиной, транспортер 3 с захватами 4, 15механизм 5 прессования, цепной транспортер 6, накопитель 7 цаващенныхрамок, Механизм 5.прессования натянутую в рамке 2 проволоку 8, нагретую от пропущенного через нее электрического тока, прижимает к вощинеи обеспечивает равномерное впаивацие.Механизм 5 прессования состоит иээлектромотора 9, привода 10, соединенного с. валами 11 через муфты 12.На валах 11 жестко закреплены кулачки 13 и 14, причем кулачки 13 контактируют с подпрухсиценньпси планками 15,служащими для фиксации рамки, в ко,торые вмонтированы контакты 16 соединенные с трансформатором не показан), а кулачки 14 контактируют сроликами 17, установленными на оси18, которая соединяется через рычаг 19 с подпружиненным лекалом 20,На лекале...

Номер патента: 1103672

Опубликовано: 07.06.1986

Авторы: Горбунов, Орлов, Сапрыкин

МПК: G01M 13/04

Метки: газодинамической, лепестковой, опоры

...пазом, закрепленной на цилиндрической оправке 30 с помощью шпонки, при этом пазы наоправке и втулке совмещены.На фиг.1 изображено устройстводля контроля газодинамической лепестковой опоры, продольный разрез; на З 5 фиг.2 - поперечное сечение А"А устройства на фиг.1; на фиг.З изображен вариант устройства при закрепленном узле индивидуального нагружения лепестков на корпусе, продоль3 11 ный разрез, на фиг.4 - поперечное сечение Б-Б устройства на фиг.3, на фиг.5 изображена цилиндрическая оправка со съемной втулкой.Устройство для контроля газодннамической лепестковой опоры содержит корпус 1, установленный н нем с возможностью поворота на 360 нагружающий элемент в виде цилиндрической оправки 2, а также узел индивидуального нагружения...

Номер патента: 1234548

Опубликовано: 30.05.1986

Авторы: Сапрыкин, Сапрыкина

МПК: E04B 1/343

Метки: здание, мобильное, трансформируемое

...1 и открытых в сторону внутреннего объема трехгранных призм2 - 5 с основанием в виде прямоугольноготреугольника и смонтированных на них поскатным поверхностям гелиоприем ников 6 25гипа горячий ящик, опорные стойки 7 дляустановки контейнерного блока на основание,Скатные поверхности каждой трехграннойпризмы выполнены с разнонаклонными гранями, при этом треугольные призмы 2 - 5 втранспортном положении ориентированы спримыканием большей грани к меньшей.На верхней трехгранной призме 2 устанавливают ветроэнергетическую установку 8 свертикальной осью 9 вращения. В трехгранной секции 2 размещают генераторы 10 токаи аккумуляторы 1 электроэнергии, в трехгранных призмах 4 и 5 - кухонное и сантехническое оборудование. При гранспортировке...

Номер патента: 1234464

Опубликовано: 30.05.1986

Авторы: Балакирева, Бонокин, Зимин, Миронов, Сапрыкин, Фролов

МПК: D01G 25/00

Метки: аэродинамический, холстообразователь

...имеют продольные регулируемые лопатки 25 и 26, регулирую ший клапан 31 и угарную камеру 32.Аэродинамический холстообразователь работает следующим образом.Волокнистый продукт попадает в камеру 1 формирования волокнистого слоя 2 и прессуется уплотнцтельным валиком 4 ца обечайке 6 конденсатора 3. Сорные примеси и пыль вместе с воздухом сначала попадают в шахту 8 возврата воздуха и оседа.ют на подвижных перфорированных стенках 10,1 и2, а затем попадают в угар ную камеру 32. Очиценный воздух попадает в сепарирующую камеру 30 как через подвижную перфорированную стенку 10, так и через лабиринт между подвижными перфорированными стенками О, 11 и 12, откудачасть пыльного воздуха уходит через регулируемый клапан 31, а другая часть воздуха через...

Номер патента: 1229053

Опубликовано: 07.05.1986

Авторы: Ионов, Лукомская, Манина, Сапрыкин, Филиппов

МПК: B29C 35/02, G01N 33/44

Метки: вулканизации, летучих, продуктов

...способа,Для осуществления способа используется плунжерная пресс-форма 1 с индикаторами 2 перемещения нагружаемогопеременными грузами 3 плунжера 4.Пресс-Форма герметиэирована резиновыми уплотнителями 5, уплотняющими также кольцевые каналы 6, выточку 7 итермопару 8, размещенную в центре нагреваемого от нагревателя 9, имеющегопрограммный эадатчик 10 температуры,испытуемого образца,При насьпцении воздухом и влагойпрессуют образец под максимальным дав 1 Олением Рсоздаваемым от перемен-.ных грузов,.например, давлением жидкости в гидроцилиндре, открывая кольцевую выточку 7 в плунжере путем перемещения соответствующего уплотнителя 5 в канале 6 и подавая по ней воду и воздух под давлением Р. По окон" чании насьпцения, происходящего при...

Номер патента: 1223369

Опубликовано: 07.04.1986

Авторы: Асосков, Козленко, Потимков, Сапрыкин

МПК: H03M 3/02

Метки: дельта-модулятор

...сигнал (фиг.Зв)подается на вход порогового блока 2,где происходит его сравнение с набором опорных сигналов, получаемых нарезистивном делителе 10. Благодаряравенству весовых коэффициентов последнего каждый опорный сигнал в шраэ больше опорного сигнала младшегоэлемента 12 сравнения, где ш - номерсоответствующего элемента 12 сравнения. В результате сравнения разностного сигнала с опорными срабатываютте элементы 12 сравнения, опорныесигналы которых ниже значения раэностного сигнала.С выходов сработавших элементов 12сравнения сигналы поступают в блок 3суммирования, где формируется ступенчатый сигнал (фиг.Зг). Дифференцирующий блок 4 выделяет скачки этого сигнала (фиг,Зд); по которым формирователь 5 формирует импульсы...

Номер патента: 1221604

Опубликовано: 30.03.1986

Авторы: Корнилов, Куприянов, Роменский, Сапрыкин

МПК: G01R 17/10

Метки: комплексных, сопротивлений

...12 электродвижущие силы, также равные по величине, но находящиеся в противофазе, в результате чего величина ЭДС, наводимой в выходной обмотке 12, равна нулю. При изменении величин сопротивления измеряемого объекта 2 меняется ток в рабочей обМотке 4, что вызывает изменение магнитного потока в замкнутом магнитопроводе 10, это в свою очередь приводит к изменению сопротивлений, внесенных в цепи плечевых обмоток 6 и 8. В результате этого изменяются токи в плечевых обмотках 7 и 9 и магнитный поток в замкнутом магнитопроводе 11. Изменения амплитудных значений тока в замкнутых магнитопроводах 10 и 11 равны и противоположны по знаку. Это приводит к увеличению суммарного магнитного потока и увеличению ЭДС, наведенной в выходной обмотке 12,...

Номер патента: 1216264

Опубликовано: 07.03.1986

Авторы: Закорюкин, Павельев, Пухов, Сапрыкин, Терехов

МПК: D01G 7/00

Метки: производительности, смесителя, стабилизации

...соответственно у игольчатой решетки 7и под конденсором 2, Фотодятчики 8и 9 подключены к соответствующимвходам блоков О и 11 обработки сигнала, имеющим контакты 12 и 13. Призаполнении бункера 1 материалом выше требуемого уровня контакты 12 и13 замкнуты.Устройство содержит блок управления приводом подающего транспортера,состоящий из реле 14 и 15, соответственно связанных с контактами 12и 13, Нормально закрытый контакт 16реле 4 соединен с приводом 17 подающего транспортера б, а нормальнозакрытый контакт 18 соединен с вхоцом принодя 19 подающих органов машины-питателя 4.Устройство работает следующим об.разом.При переполнении бункера 1 Жотодатчики 8 и 9 затемнены. Этот режимобозначен на диаграмме (иг.2) цифрой "1", В этом случае...

Номер патента: 1203396

Опубликовано: 07.01.1986

Авторы: Дядьков, Кочуров, Кузюто, Лямин, Першин, Сапрыкин

МПК: G01M 17/00

Метки: испытаний, катковом, локомотива, стенде

...врац)Р. ния колес электровоза с упомянутой тормозной силой катков, то есть до состояния равномерного вращения колес электровоза и катков стенда.Если электромеханические характерис. тики колесно-моторных блоков 21 - 2 к электровоза неодинаковы, то каждая катковая пара 41 - 4 стенда, соответствующая свое му колесно-моторному блоку, во время разгс.(2) где Спостоянная машины; 1.ток якоря нагрузочного генератора; ца электровоза будет с рмиться к своей равномерной скорости вращения, что недопустимо, так как катки, вращающиеся с различной скоростью, не являктся имита)исй рельсово)о пути. 1 Оэтому одновременно с раз 1 Оном э,1 ктровоза, Вступает В дРйст.цке система электрического синхронного ;5 рап 1 иия ксткоц (фиг. 2).Работа системы...

Номер патента: 1202882

Опубликовано: 07.01.1986

Авторы: Зандман, Нейфельд, Сапрыкин

МПК: B28B 1/52, B28B 21/00

Метки: волокнистого, давления, прессования

...рабочих гидроцилиндров 1и 2 (прессовый вал 39 прижат кформатному барабану 38) и крайнееправое положение плуижера толщиномерного гидроцилиндра 3 (у, упора 5);кроме того, шток дополнительногогидроцилиндра 15 полностью выдвинут(так как сила минимального давления в его поршневой полости, сообщенной с гидроаккумулятором 16,больше силы максимального рабочегодавления в штоковой полости, сообщенной с рабочими гидроцилиндрами1 и 2), а электромагниты электроуправляемых золотников 4 и 30 выключены.В процессе формования изделия изволокнистого материала насос 14 подает рабочую жидкость через клапан6 давления в сливную магистраль 26.В нагнетательной магистрали 13 и сообщенной с ней полости 12 вспомога20 По окончании формования изделия включаются...

Номер патента: 1187102

Опубликовано: 23.10.1985

Авторы: Передельский, Сапрыкин

МПК: G01R 27/02

Метки: двухполюсников, напряжение, параметров, пятиэлементных

...генератор 1 и формирователь 2 задержки реализованы на микросхемах серии К 218, операционные усилители 13 и 14, вычитающий блок 32 иэлементы 33-37 выборки и хранения - на микросхемах серии К 140 делительные звенья 38-43 - на микросхеме 140 МА 1 Б.Преобразователь работает следую- щим образом.В исхоцном состоянии ключи 9-12 и 31 разомкнуты, сдвоенный ключ 8 замкнут, положение остальных ключей произвольное. Тактовые импульсы с выхода задающего генератора 1 поступают на входы генераторов 3-7, ра" ет на информационный вход элемента33 выборки и хранения, на управляющийвход которого через вторые контактысдвоенного ключа 8 поступают задержанные формирователем 2 задержки навремя г тактовые импульсы,Затем ключ 31 устанавливается...

Номер патента: 1182412

Опубликовано: 30.09.1985

Авторы: Иванов, Передельский, Сапрыкин

МПК: G01R 17/10

Метки: измерительное, мостовое

...импульсов реализованы на интеграторах, на микросхемах серии К 140, на которых реализованы также усилители 25, 31 и 32. Блок 26 подавления помех собран по известной схеме.В качестве индикатора 33 равновесия при испытаниях применялся осциллограф С 1-55.Кроме того, на фиг,2 обозначены: тактовые импульсы 34 задающего генератора 1, импульсы 35 на выходе расширителя импульсов 2, импульсы 36 и 37 на первом и втором выходах формирователя 6 импульсов управления соответственна импульсы 38 40 на входе мостовой схемы 15, поступаюгие с генераторов 12-14 з, импульсы 41 неравновесия на выходе мостовой измерительной схемы 15, выхоцные импульсы 42 элемента 4 стробирования, импульсы 43 на выходе дифференциального усилителя 31.Устройство работает...

Номер патента: 1182239

Опубликовано: 30.09.1985

Автор: Сапрыкин

МПК: F24D 3/10

Метки: питания, системы, теплоснабжения, узел

...входом 11 к подающему трубопроводу 1между регулятором 2 сме)пения и дрос - 25селем 5, а выходом 12 - к трубопроводу 7 смеси, на котором перед зоной13 подключения байпасной линии 8 послет(овательно установлены гервый датчик 3 давления регулятора 2 смешения ЗОи упомянутый дроссельный орган 6, авторой датчпк 4 давления установленна байпасной линии 8 между регулируемыми дросселями 9 и 10. Трубопровод 7смеси, кроме того, снабжен датчиком14 температурь), подключеннь)м ко второму по ходу потока регулируемому дроссел)о 10,Узел питания работает следующимобразом. 40Регулятор 2 смеп.ения пордерживаат постоянную заданную разность давлений в местах установки датчиков3 и 4 давлений. При постоянных гидравлических сопротивлениях регулируемых дросселей...

Номер патента: 1177847

Опубликовано: 07.09.1985

Авторы: Лукин, Павлюченков, Сапрыкин, Худяков

МПК: G06K 1/22, G11B 5/00

Метки: записи, информации, магнитный, носитель

...1, блоков 2 и 3 вентилей, блоков 4 - 6 памяти и с другим входом лен топротяжного механизма 8. В устройстве имеются также третий и четвертый блоки 11 и 12 вентилей, два регистра 13 и 14, блок 15 формирования меток времени и арифметичес- кий блок 16, первый и второй входы которо 35 го соединены соответственно через первый регистр 13 и последовательно включенные второй регистр 14 и блок. 11 вентилей с выхо.дом преобразователя 1, подключенным через блок 15 формирования меток времени к до полцительному восьмому выходу блока 9, дополнительный девятый выход которого соединен с управляющим входом третьего блока 11 вентилей, выходом подключенного к входам первого и второго блоков 2 и 3 вентилей непосредственно и к выходу первого...

Номер патента: 1177109

Опубликовано: 07.09.1985

Авторы: Андреев, Гончаров, Дмитриев, Кушнирук, Нероденко, Патон, Перминов, Притула, Сапрыкин, Тельнов, Третьяков, Тюрин, Шендерович

МПК: B23K 31/06, B23K 37/02

Метки: неповоротных, сварки, стыков, труб

...сварки химическиактивных металлов), упора 3 с вилкой 4, входящей н паз цапфы 5 план-.шайбы 6. На планшайбе 6 установленмеханизм 7 для подачи присадочнойпроволоки и сварочная горелка 8 с 40копиром 9. Горелка 8 установлена напланшайбе 6 с возможностью перемещения в радиальном направлении, акопир 9 размещен в резьбовом отверсти корпуса горелки 8 с возможностью 45вращения, На верхней части копира 9выполнена накатка, обеспечивающая надежное сцепление и поворот копира9 при его контакте с упором 3.Цапфа 5 планшайбы 6 закреплена на 50каретке 10, установленной на основании 11, и соединен рычагом 12 стягой 13 привода колебаний, расположенного вне корпуса 1 (не показан),В корпусе 1 установлены механизм 14для крепления устройства на трубе,1 а также...

Номер патента: 1171764

Опубликовано: 07.08.1985

Авторы: Бобров, Воробьев, Ионов, Лукомская, Сапрыкин, Сидоров, Тумашов

МПК: G05D 23/19

Метки: вулканизации, режимом, тепловым

...и надежности устройства. 5На чертеже приведена схема предлагаемого устройства,Устройство состоит из обрабатываемого изделия 1 и, подключенных к сумматору 2, двух последовательно 1 О соединенных цепочек: термодатчиков 3 и 4, необходимых для измерения на- о о ружнойи внутреннейтемператур вулканизируемого изделия 1, блоков 5 и 6 сравнения, масштабных уси лителей 7 и 8. Выход сумматора 2 через последовательно соединенные преобразователь 9 напряжения в частоту, ключ 10, счетчик 11, компаратор 12, триггер 13 подключен к ис полнительному механизму 14 и к одному из входов ключа 10. Другой вход последнего через компаратор 15 и блок 16 выбора максимального сигнала связан с выходами блоков 5 и 6 25 сравнения, свободные входы которых и...

Номер патента: 1163476

Опубликовано: 23.06.1985

Авторы: Асосков, Козленко, Рыжкова, Сапрыкин

МПК: H03M 3/00

Метки: дельта-модуляцией, связи

...Вход передающей части 1 соединен с первымвходом вычитающего блока 5 кодера 4и входом АЦП 9Выход вычитающегоблока 5 соединен с входом двоичногомодулятора 6, выход которого соединен с выходом кодера 4 и входом интегратора 7, выход которого подключен к второму входу вычитающего блока 5,К дополнительному входу интегратора 7 кодера 4 подключен выход вентиля 8, с входом которого соединен вы"ход ЦАП 11, Входы последнего соединены с соответствующими входами регистра 15 и соответствующими выходами АЦП 9. Первый выход синхронизатора 10 соединен с первым входом ФУС12, а второй выход синхронизатора10 подключен к второму входу ФУС 12и управляющим входам АЦП 9, ЦАП 11и двоичного модулятора 6 кодера 4.Выход кодера 4 подключен к информационным входам...

Номер патента: 1158944

Опубликовано: 30.05.1985

Авторы: Волошин, Рокотов, Сапрыкин, Тынянкин

МПК: G01R 23/16

Метки: меллина, сигналов, спектра

...при цифровой обработке число мультипликативных отсчетов задают в виде п=2, где г - целое число.ВПрименяя к мультипликативным отсчетам каждой секции операцию дискретного преобразования Фурье, получаем комплексный спектр Меллина по каждой секции, Так как количество мультипликативных отсчетов в каждой секции уменьшается в 2 раз, то и количество спектральных компонентов Меллина уменьшается в таком же соотношении, При секционировании уменьшается верхняя частота анализируемого сигнала в 2 раз. Следовательно при уменьшении полосы Меллина анализируемого сигнала и при одновременном сокращении количества мультипликативных отсчетов в 21 раз определяемые спектральные компоненты Меллина находятся по секциям во взаимооднозначном соответствии друг с...

Номер патента: 1156631

Опубликовано: 23.05.1985

Авторы: Баронин, Выжелевский, Изотова, Курашова, Сапрыкин, Тархов, Шубочкин

МПК: A61B 3/00

Метки: ретинометр

...7 иэ двулучепреломляющего кристалла, Каждая пластина соответствует определенной остроте зрения, смена пластин производится простым поворотом диска вокруг своей осиДля изменения направления полос интерференционной картины каждую пластину 7 достаточно повернуть вокруг своей оси. За каждой кристаллической пластиной расположен анализатор 8, плоскость пропускания которого не совпадает с плоскостями колебаний расщепленных лучей. За телескопом установлен объектив 9 и полупрозрачное зеркало 10. 5 0 15 20 25 ЗО 35 40 Полупрозрачное зеркало 10 щ шарнир, позволяющий менять направление распространения излучения,что особенно важно для поиска прозрачного участка при наличии помутнений. Ретиноиетр закреплен на щелевой лампе 11. Микроскоп щелевой...

Номер патента: 1147573

Опубликовано: 30.03.1985

Авторы: Арлашин, Зандман, Нижанский, Сапрыкин

МПК: B28B 21/48

Метки: волокнистого, трубчатых, формования

...схема машины для формования трубчатых иэделий.Машина имеет нижнее сукно 1 с основным ведущим валом 2 и вспомогательным ведущим валом,3, а также верхнее сукно 4 с ведущим валом 5. Между обоими сукнами зажат орматный стержень 6 с навиваемой на неготрубой 7. Валы 2, 3 и 5 кинематичес-.ки связаны соответственно с гидромоторами 8-10, питающимися от насоса 11 регулируемой производительности, снабженного программным устройством 12,Кинематическая связь (на чертеже показана пунктирными линиями)обеспечивает некоторое превышениеокружных скоростей валов 3 и, 5 поотношению к окружной скорости основного вала 2.Питающая магистраль 13 от насоса 11 через четырехходовой реверсивный золотник 14 и обратный клапан15 подключена .к гидромотору 8...
