Фундамент башенного сооружения

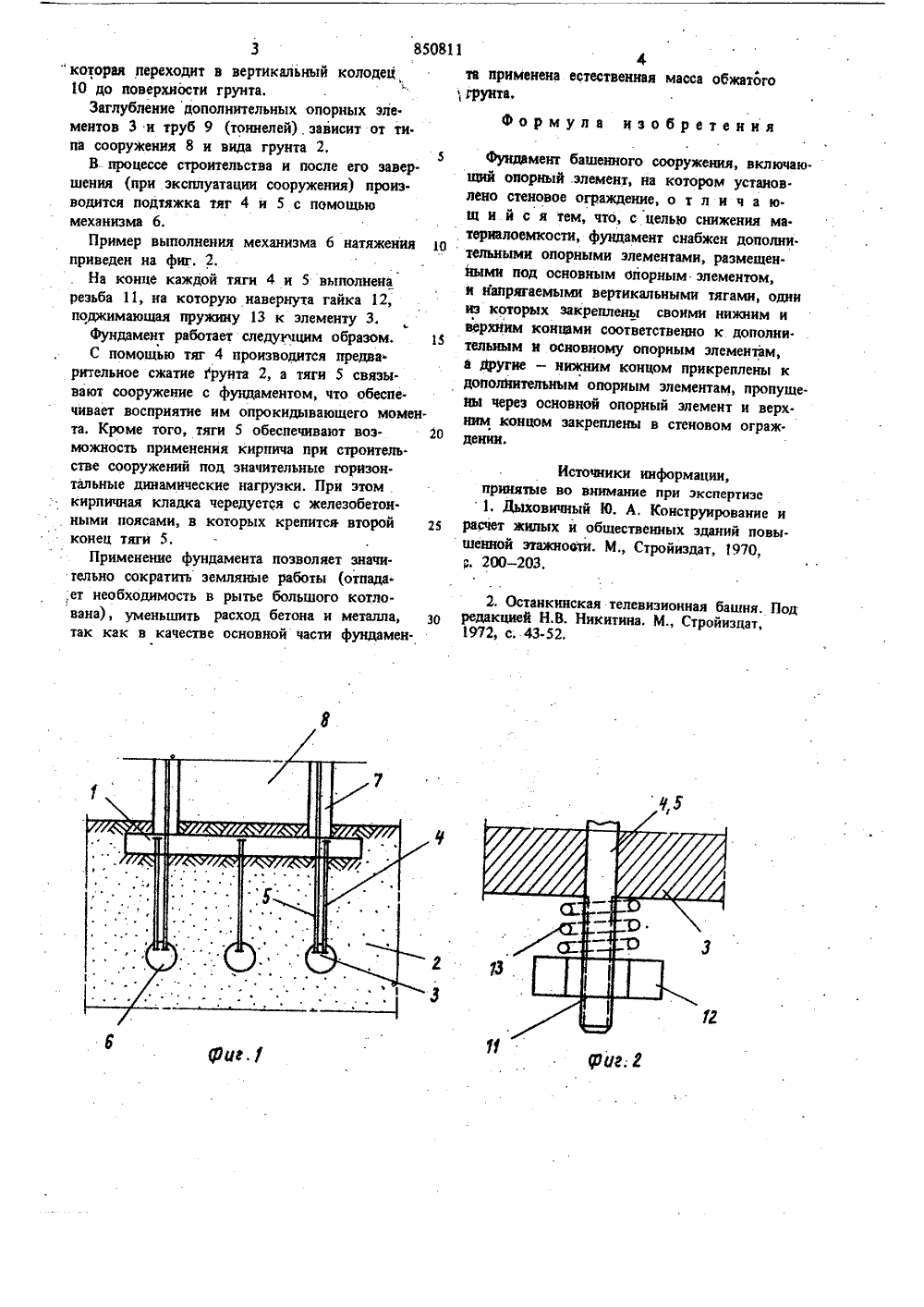

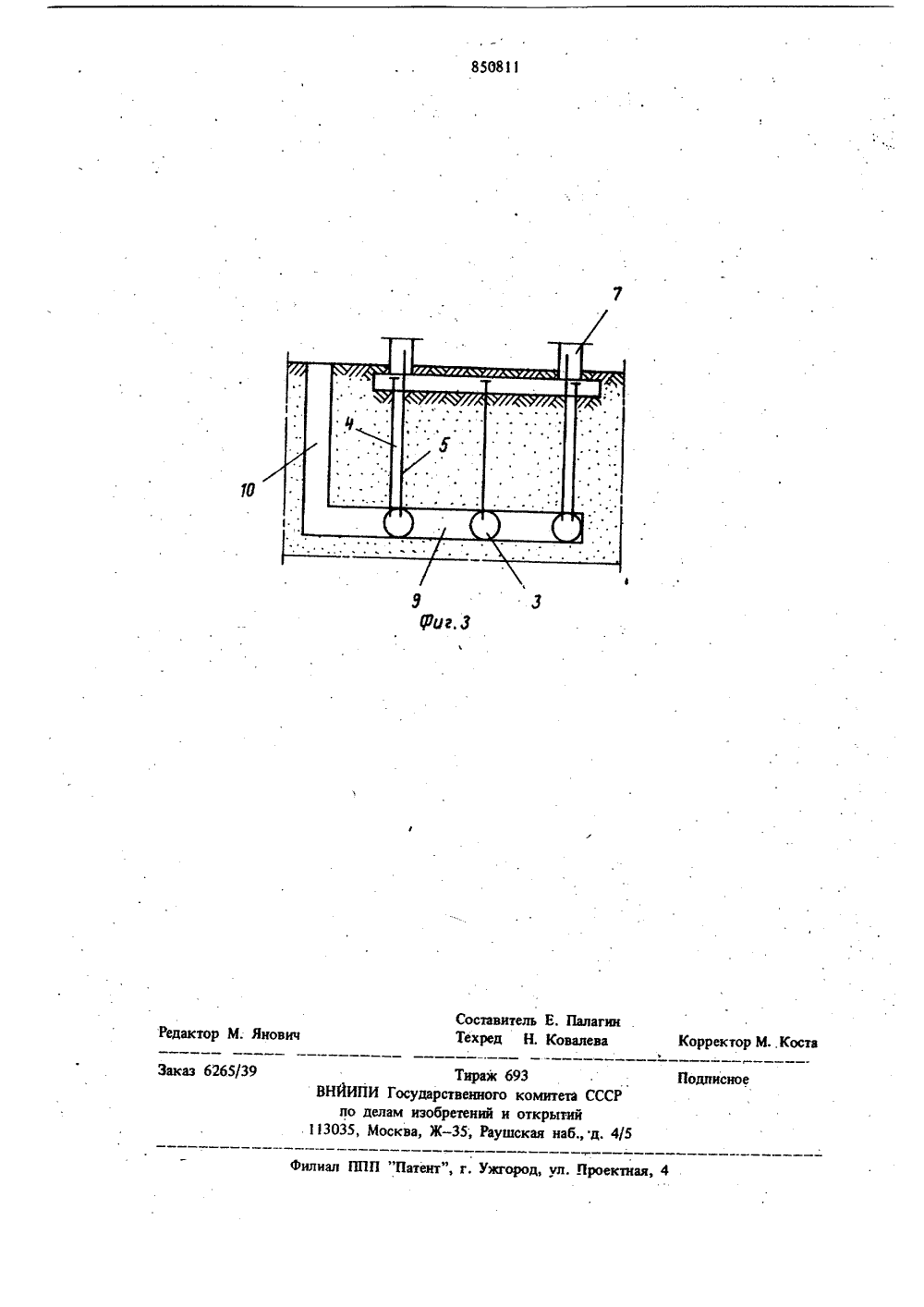

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 850811 Союз СоветскихСоциалистнчесиихРеспублик(28) Приоритет -Опубликовано 30.07 81, Бюллетень ф 28 пп делам изобретений и открытийДата опубликования описания 30.07,81(54) ФУНДАМЕНТ БАШЕННОГО СООРУЖЕНИЯ креплены своими нижним и верхним концамисоответственно к дополнительным и основномуопорным элементам, а другие - нижнимконцом прикреплены к дополнительным опорным элементам, пропущены через основнойопорный элемент и верхним концом закреплены в стеновом ограждении,На фиг, 1 изображен фундамент, обцаптвид; на фиг, 2 - узел прикрепления тягик дополнительному опорному элементу; нафиг. 3 - устройство дополнительного опор- .ного элемента,фундамент включает в себя опорный эле.мент 1 на грунтовом основании 2, размещенные на расчетной глубине дополнительныеопорные элементы 3 и тяти 4 н 5, один конец которых закреплен на элементе 3 с помощью натяжного механизма 6, Второй конец одних тяг 4 закреплен неподвижно наопорном элементе 1, а других тяг 5 в стене7 сооружения 8, Тяги 4 и 5 могут бытьвьтполненьт из металлического стержня, тросанли синтетического каната. Все элементы 3соединены между собой трубой 9 (тоннелем),Изобретение относится к строительству, а именно к конструкциям фундаментов башенных сооружений.Известен фундамент башенного сооружения, выполненный в виде железобетонного коробчатого блока 11.5Недостатком известного фундамента является высокая материалоемкость н трудоемкость возведения.Наиболее близким к предлагаемому являтп ется фундамент башенного сооружения, включающий опорный элемент, на котором установлено стеновое ограждение 2.Недостатком этого фундамента является также высокая материалоемкость,15Цель изобретения - снижение материало- емкости фундамента.Поставленная цель достигается тем, что известный фундамент, включающий опорный3элемент, на котором установлено стеновое ограждение, снабжен дополнительными опорными элементами, размещенными под основным опорным элементом, и напрягаемыми вертикальными тягами, одни из которых за(7 ) ЗаивительГосударственный союзный проектный институт Министерствасвязи СССР850811 3которая переходит в вертикальный колодец.10 до поверхности грунта,Заглубление дополнительных опорных эле.ментов 3 и труб 9 (тоннелей), зависит от ти.па сооружения 8 и вида грунта 2,В процессе строительства и после его завершения (при эксплуатации сооружения) произ.водится подтяжка тяг 4 и 5 с помощьюмеханизма 6.Пример выполнения механизма б натяжения 10приведен на фиг. 2,На конце каждой тяги 4 и 5 выполненарезьба 11, на которую навернута гайка 12,поджимающая пружину 13 к элементу 3.Фундамент работает следующим образом, 15С помощью тяг 4 производится предаврительное сжатие грунта 2, а тяги 5 связы.вают сооружение с фундаментом, что обеспечивает восприятие им опрокидывающего момента. Кроме того, тяги 5 обеспечивают возможность применения кирпича при строительстве сооружений под значительные горизонтальные динамические нагрузки. При этом.кирпичная кладка чередуется с железобетон.ными поясами, в которых крепится второй 25конец тяги 5.Применение фундамента позволяет значительно сократить земляные работы (отпада.;ет необходимость в рытье большого котлована), уменьшить расход бетона и металла, зОтак как в качестве основной части фундамен 4та применена естественная масса обжатого, грунта,Формула изобретения Фундамент башенного сооружения, включающий опорный элемент, на котором установ. лено стеновое ограждение, о т л и ч а ющ и й с я тем, что, с целью снижения ма. териалоемкости, фундамент снабжен дополни. тельными опорными элементами, размещенными под основным опорным элементом, и напрягаемыми вертикальными тягами, одни из которых закреплены своими нижним и вархйим концами соответственно к дополни. тельным н основному опорным элементам, а другие - нижним концом прикреплены к дополйительным опорным элементам, пропущены через основной опорный элемент и верх. ним концом закреплены в стеновом ограж. дева. Источники информации,принятые во внимание при экспертизе1. Дыховичный Ю, А, Конструирование ирасчет жилых и общественных зданий повы.щенной этажности. М., Стройиздат, 1970,р. 200-203. 2, Останкинская телевизионная башня, Подредакцией Н.В. Никитина, М., Стройиздат,1972, с. 43-52,850811 ТО орректор М,.Кост эктор М. Яно Т ВНЙИПИ Государств ло делам изобрете 13035, Москва, ЖПодл ис аз 6265/3 иал ППП "Патент", г, Ужгород, ул. П 9Ри оставитель Е. Палагинехред Н, Ковалева ираж 693 нного комитета СССР ний и открьпий , Раушская наб.,д, 4/
