Номер патента: 1117820

Опубликовано: 07.10.1984

Авторы: Ассуиров, Боряков, Островершенко, Петров, Розов

МПК: H02P 13/16

Метки: вентильным, одноканальное, преобразователем, фазным

...с вторымвходом компаратора, выход которогочерез первый вход элемента И соединен с входами распределителя и одновибратора, выход которого подключен к второму входу элемента И ик управляющему входу ключа, которыйвключен параллельно резистору ВС - "фильтра. На чертеже представлена схема устройства,Одноканальное устройство для управленияп -фазным вентильным преобразователем содержит источник 1 аналогового управляющего сигнала, подключенный к одному из входов компаратора 2, выход которого соединен с одним из входов элемента И 3, выход которого подключен к входу одновибратора 4 и к входу распределителя 5 на щ состояний. Выход одновибратора подключен к другому входу элемента И 3, Источник 6 синхронизирую- щего напряжения (питающая сеть...

Номер патента: 1116497

Опубликовано: 30.09.1984

Авторы: Бойко, Петров, Потемкин, Розов, Тигунов

МПК: H02K 9/04

Метки: асинхронный, вращения, переменной, скоростью, электродвигатель

...сопротивлениями в цепи фазной обмотки, снабжен независимым дви гателем-вентиляторой, выполненным ввиде жесткого, укрепленного на валу свнешней стороны электродвигателя сердечника с многофазной двухполюснойобмоткой, включенной в цепь упомянутой фазной обмотки, и внешнего массивного ротора, жестко связанного с установленной на подшипниках на валу сту 497 2 пицей, на которой закреплены лопаткивентилятора для обдува электродвигателя и индукционных сопротивлений.На чертеже показан асинхронный электродвигатель с переменной скоростью вращения, продольный разрез. На валу 1 регулируемого электродвигателя установлен жестко соединенный с ним сердечник двигателя-вентилятора 2. Ротор 3 двигателя-вентилятора выполнен в виде массивной...

Номер патента: 1115200

Опубликовано: 23.09.1984

Автор: Розов

МПК: H02P 13/16

Метки: преобразователем, фазным

...соединен с входами установки упомянутых счетчиков, распределителя и входом управлениярегистра памяти, выход источникаимпульсов высокой частоты соединенсо счетным входом счетчика делителяна ш, выход счетчика-делителя на шсоединен со счетным входом счетчикаимпульсов пониженной частоты, информационные выходы которого соеДиненыс информационными входами регистрапамяти, имеет управляемый делительчастоты, снабженный входами. управле-.ния, счетным входом и входом установки, двухвходовыми элементами Ии ИЛИ, двухступенчатым Э-триггероми вычитающим счетчиком импульсов,снабженным счетным входом, входоМуправления и информационными входами, причем счетный вход управляемого делителя частоты соединен с.выходомдвухвходового элемента И, его...

Номер патента: 1108595

Опубликовано: 15.08.1984

Авторы: Бойко, Долуда, Розов, Титов

МПК: H02P 5/16

Метки: электропривод

...к силовому преобразователю, введены делитель частоты и логический блок, реализующ 1 й Функцию: х = х у х; у =х у у, где х и у - входные, а х и у - выходные его сигналы, включенный между выходами Формирователей длительности импульсов и управляющими водами указанных ключей, причем делитель частоты включен между выходом задающего генератора и другим входом второго формирователя длительности импульсов.На чертеже представлена блок-схема предлагаемого электропривода.Электродвигатель 1 подключен к силовому преобразователю 2 и снабжен импульсным датчиком частоты3 1108595вращения 3, который соединен с первым входом первого формирователя 4длительности импульсов, ко второмувходу которого подключен задающийгенератор 5, одновременно....

Номер патента: 1101735

Опубликовано: 07.07.1984

Авторы: Дереновский, Розов, Федоров

МПК: G01N 33/24

Метки: грунтов, неразмывающей, связных, скорости

...графики зависимости 9 = (Н), получают величину напора НР, соответствующую моменту начала размыва. Затем определяют неразмывающую скорость связных грунтов по формуле ния,- длина рабочей камеры;д - диаметр отверстия в образце50грунта,1 - коэффициент трения.Предлагаемый способ определениянеразмывающей скорости связных грунтов позволяет избежать ошибок, связанных с краевыми эффектами за счет5замкнутой формы размываемой поверхности, а измерение расхода воды существенно упрощает методику испытанийпо сравнению с базовым объектом. 1 1101735Изобретение относится к областиисследований физико-механическихсвойств грунтов и может быть использовано в гидротехническом и мелиоративном строительстве. 5Известен способ определения устойчивости...

Номер патента: 1017058

Опубликовано: 07.06.1984

Авторы: Васильев, Голев, Куршин, Липец, Некрасов, Николаев, Овчар, Попов, Розов, Сотников, Федосов

МПК: F23L 15/04

Метки: воздухоподогревателя, защиты, золового, износа, труб

...мещенные на внешней стороне трубной решетки и охватывающие с кольцевым зазором каждую трубу 1 1 3.Недостатком известных устройств 1 О является сложность монтажа, что связано с необходимостью индивидуального изготовления и установки каждой надставки, При больших количествах труб в современных воздухоподогревателях трудоемкость изготовления и монтаж надставок велики,Целью изобретения является упрощение изготовления и монтажа.Для,цостижения поставленной це ли надставки образованы пакетом гофрированных пластин, установленных с примыканием смежных выпуклых участков и образованием смежными вогнутыми участками ячеек. 25Ячейки в поперечном сечении могут иметь Форму правильного шестиугольника.На фиг, 1 представлено описываемое устройство в...

Номер патента: 1094926

Опубликовано: 30.05.1984

Авторы: Бергер, Калинин, Минц, Рабинович, Розов, Саакян, Шахназарян

МПК: E04B 1/35

Метки: возводимых, жесткости, зданий, методом, монтажа, перекрытий, плит, подъема, сооружений, ядрам

...подъема по ядрамжесткости, содержащем подъемник,установленные на нем и размещенныепо осям воротников плит перекрытийтяги с закрепленными по высоте клинообразными выступами, привод вертикального перемещения тяг и захваты для крепления к плитам перекрытия, 0взаимодействующие с клинообразнымивыступами тяг, подъемник снабжен неподвижно закрепленными на нем и уста.нонленными параллельно основным тягам дополнительными тягами с клинообразными выступами, размещенными65 с шагом, равным высоте этажа, и до полнительными захватами, взаимодействующими с выступами дополнительных тягНа фиг. 1 изображено устройство, смонтированное на ядре жесткости, общий вид, вид сбоку; на фиг. 2 подъемник, нид сбоку; на фиг. 3 то же, в плане; на фиг. 4 - сечение А-А...

Номер патента: 1077679

Опубликовано: 07.03.1984

Авторы: Дубровский, Левантовский, Розов, Смородина, Янкелевич

МПК: B21C 47/30

Метки: ленты, перемотки

...барабанов после перемотки ленты с барабана на барабан, уста новку пустого барабана намотки, полного барабана смотки и запасовкуленты между всеми направляющими роликами на барабан намотки,40Цель изобретения - повышение производительности и уменьшение неравномерности вытяжения ленты в процессе перемотки.Поставленная цель достигается тем,45 что согласно способу перемотки ленты, преимущественно ленточной подложки в устройствах для получения керамической пленки, при котором осуществляют заправку ленты на один барабан и ее перемотку через тянущие ролики на другой барабан, концы ленты скрепляют друг с другом, образуя бес. конечную ленту, и наматывают ее в дваслоя на один барабан, затем закрепляют на другом, при этом один слой пропускают...

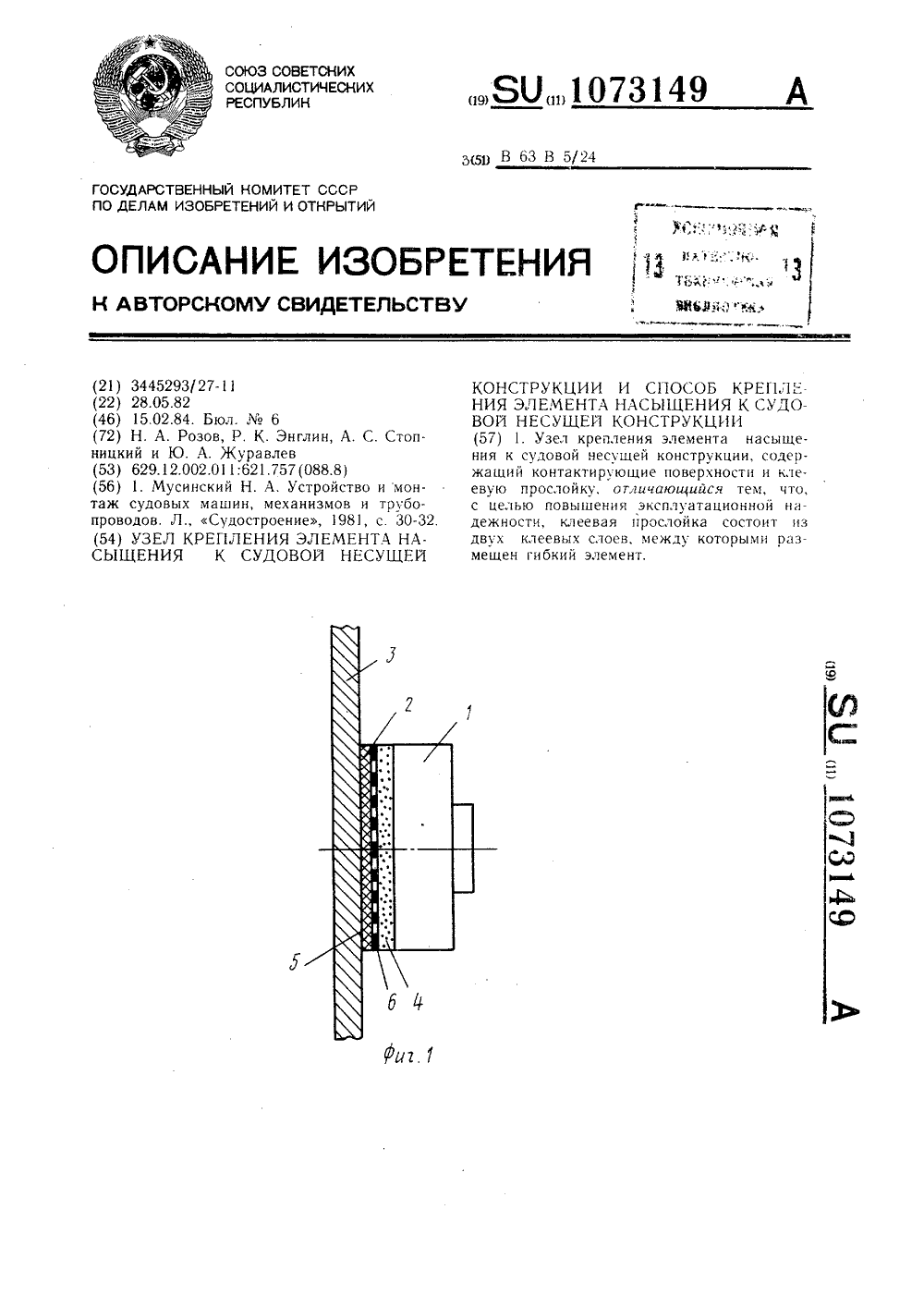

Номер патента: 1073149

Опубликовано: 15.02.1984

Авторы: Журавлев, Розов, Стопницкий, Энглин

МПК: B63B 5/24

Метки: конструкции, крепления, насыщения, несущей, судовой, узел, элемента

...состава,м.с, ч.Форполимер СКУ-ДФ(содержание диамина304 - 35/о) 22 5и имеет толщину 1 5 мм, а сло 1 пконтактирующий с несущей конструкциеи,выполнен из клея с относительным удлинением 2-50 о/о и имеет толгцину 0 1-0,2 мм.При этом гибкий элемент выголнен мозаичным из фольги.Причем согласно способу крепления элемента насыщения к судовой несущей конструкции, при котором на контактирующиеповерхносги наносят клей прижимают элемент к несущей конструкции и о-всрждаютклей, клей наносят в два слоя, между кото рыми размещают гибкий элемент при этомнанесение и отверждение клеевого слоя между эоементом насыщения и гибким элементом производят до . нанесения и отверждения клеевого слоя между гибким элементом и несущей конструкцией.На фиг. 1...

Номер патента: 1068872

Опубликовано: 23.01.1984

Авторы: Возный, Галуев, Михеев, Розов

МПК: G02B 26/10

Метки: луча, оптического, отклонения, прецизионного

...каркасом, имеющим форму усеченной с двух сторон сферы,большее сечение которой соединено соправой зеркала, копьцевые токовыеобмотки закреплены на каркасе наразных расстояниях от плоскости зеркала между каждым иэ двух взаимноперпендикулярно расположенных магнитов и магнитопроводов, при этом плос кости намоток кольцевых токовых обмоток параллельны плоскости зеркала,магнитопровод выполнен с явно вырйженными полюсами из материала, находящегося в магнитном насыщении, уста новлен внутри каркаса и закрепленна магните с помощью опоры из немагнитного материала, проходящей черезотверстие в каркасе, образованноеменьшим сечением сферы,На Фиг, 1 изображено устройствопрецизионного отклонения оптическоголуча; на фиг. 2 - разрез А-А на Фиг.1Устройство...

Номер патента: 1052940

Опубликовано: 07.11.1983

Авторы: Дереновский, Кузнецов, Новокшенов, Розов, Федоров

МПК: G01N 15/08

Метки: грунтов, несвязанных, фильтрационных, характеристик

...- повышение точ-ности и упрощение при определенииобъемной картины растекания воды.Поставленная цель достигается 5согласно способу измерения фильтрационных характеристик несвязанныхгрунтов путем размещения их н емкости и определения магнитных свойств,с помощью индукционных датчиков, дат-цчики устанавливают под дном емкости,один - неподвижно, вне области растекания, другой - с возможностью егоперемещения н плоскости дна, и измеряют разность ЭДС индукции наведенного магнитного поля.На Фиг, 1 показано устройство дляреализации предлагаемого способа измерения; на Фига 2 - то же, электрическая схема, общий вид.Устройство содержит емкость 1, 60грунт 2, отверстие 3 для подачи воды,датчики 4,На Фиг, 2 показаны генераторныедиполи 5, приемные...

Номер патента: 1052523

Опубликовано: 07.11.1983

Авторы: Кирпиченко, Попова, Розов, Шитова

МПК: C08L 97/00

Метки: связующего

...путем совместного применения сухого хлористого кальция и 20- ного раствора сульфитно-дрожжевой бражки, которые наносятся на дорожное 20 покрытие послойно. При этом количество хлористого кальция составляет,около 140 от сухих веществ бражки ( 2).Недостатками указанного способа являются необходимость многократной обработки участка, кислая реакция покрытия, что отрицательно сказывается на оборудовании как при обработке дорожного .полотна, так и при его эксплуатации, недостаточная водостойкость покрытия. П р и м е р. Песчано-глинистую смесь по ОСТ 81-79-74 утрамбовывают в.специальной форме с последующим нанесением слоя хлористого кальция Цель изобретения - повышение вбдостойкости и прочности покрытия на,основе связующего.Поставленная цель...

Номер патента: 1044995

Опубликовано: 30.09.1983

Авторы: Быков, Казаченко, Махнюк, Махота, Розов, Сороко, Ушаков

МПК: G01F 23/296

Метки: границы, двух, жидкостей, несмешивающихся, раздела, ультразвуковое

...к выходу ге- ЗО нератора зондирующих импульсов, а также регистрирующий прибор, подключенный через преобразователь к выходу триггера 2 .Недостаток известного устройст ва заключается в низкой точности измерения, обусловленной погрешностью изменения скорости распрост- ранения ультразвука.в исследуемых жидкостях. 40 тический блох и цифроаналоговый преобразователь,На Фиг.1 представлена блок-схема предлагаемого устройстваф на фиг.2 вр енные диаграммы работы устройства.Устройство состоит иэ акустического датчика 1, содержащего генератор 2 зондирующих импульсов, излучатель 3, четыре приемника 4-7 с усилителями 8-11 подключенных к одной линии 12 связи, а также селектор 13 импульсов, арифметическийблок 14, цифроаналоговый преобразователь 15 и...

Номер патента: 1042154

Опубликовано: 15.09.1983

Авторы: Ассуиров, Кондратьев, Петров, Розов

МПК: H02P 13/16

Метки: преобразователя, тиристорами, фазного

...соответствующим выходом ю -канального фазосмещающегоблока., а выход -с одним входом элемента ИЛИ, другойвход которого подключен к выходуодновибратора, а выход элемента ИЛИсоединен с управляющим входом упомянутого ключевого элемента.На фиг. 1 представлена схема предлагаемого устройства, на фиг. 2временные диаграммы работы одногоканала устройства.Устройство для управления тирис-.тораМи гп -фазного преобразователя1 фиг. 1 ) содержит Ь импульсных трансформаторов 1.1-1.т , вторичные обмот.ки 2,1-2.ъ каждого из которых через диоды 3.1-3.ь подключены к управляющим переходам тиристоров 4.14.Ф преобразователя. Первичные обмотки 5.1-5.м трансформаторов1.1-1в включены последовательнос основными клеммами ключевых элементов 6.1-6.м и источниками...

Номер патента: 1031659

Опубликовано: 30.07.1983

Авторы: Левантовский, Медведев, Розов

МПК: B23K 1/12

Метки: пайки

...до температуры пайки 2). Указанный способ высокопроизводителен. Качественно в случае пайки изделийодного размера хорошее, Однако способнеприменим для групповой пайки изделийпеременного размера.Цель изобретения - повышение качествагрупповой пайки изделий переменного размера. ЗОПоставленная цель достигается тем, чтосогласно способу пайки изделий, преимущественно выводов с заготовками керамических конденсаторов с использованием ленты припоя, армированной выводами на участках пайки каждого конденсатора, включаю- З 5щему поджатие ленты припоя к изделию,сообщение заготовкам возвратно-поступательного движения относительно припоя свыводами и нагрев до температуры пайки,поджатие припоя к паяемым изделиям в процессе пайки осуществляют...

Номер патента: 1011623

Опубликовано: 15.04.1983

Авторы: Возный, Задернюк, Михеев, Розов

МПК: G06K 15/14

Метки: информации, регистрации

...формирователи 6 сигналов, блоки 7 сканирования, датчики 8 сигналов, преобразователь 9 напряжения в частоту им-пульсов, цифро-аналоговый преобразователь 10, второй счетчик 11, ком" мутатор 12, делитель 13 частоты.Устройство работает следуоцим образом.Информация. о проекциях воспроизводимОй прямой находится в регистре 3 текущих координат, каждый иэ разрядов которого соединен с элементами2 И. Импульсы.с преобразователя 9 напряжения в частоту импульсов поступают на вход счетчика 1, где происходит деление частоты их следования в соответствие с разрядами счетчика. Импульсы, снимаемые с разрядов счетчика 1, подаются на вход элементов2 И, где происходит сравнение содер" жимого регистра 3 и разрядов счетчи"ка 1, в результате чего на выходах...

Номер патента: 1010483

Опубликовано: 07.04.1983

Авторы: Кирпиченко, Кравчина, Минкевич, Розов, Эрастов

МПК: G01M 7/00

Метки: испытания, строительных, ударное

...соединенного с ним, при этомбоек выполнен из эластичного материалас протекторной ударной поверхностью.На чертеже изображено предлагаемоеустройство, общий вид.Ударное устройство содержит термокамеру 1 с заслонкой 2, размещенныйв ней нагревательный элемент 3, удар ник 4 с бойком 5 и грузом б, спусковое устройство 7 ударника, выполненное в виде рычажного механизма,.шарнирно соединенного с ударником, привод 8 спуск .вого устройства с кулисным механизмом 9, фильтродержатели10, размещенные на стенках термокаме-ры, и электроаспираторы 11 для отбора проб воздуха,Устройство работает следующим образом.Испытуемый образец 12 в специальной форме 13 помещают в камеру череззаслонку 2 и крепят его к основанию.В Фильтродержатели 10, соединенные с 6...

Номер патента: 1005106

Опубликовано: 15.03.1983

Авторы: Выскуб, Задернюк, Михеев, Розов

МПК: G06K 15/22

Метки: графической, информации, регистратором

...18, четвертая зона - дешифратором 16 и триггером 19,Принцип действия защиты рассмотрим на примере защиты от помех второй зоны. счетчика ошибки. Если текущее .состояние счетчика такое, что содержимое всех разрядов второй эоны равно нулю и, кроме того, равно нулю содержимое последнего разряда первой зоны и пер-у вого разряда. третьей зоны, то приход очередного импульса по шине "+" илиот распределителя 4 импульсов не может привести к появлению единиц во второй зоне.Таким образом, появление единичного состояния в любом разряде второй зоны при оговоренных условиях логически Запрещено. Дешифратор 14 фиксирует равенство нулю содержимого разрядов второй эоны и через триггер 17 принудительно держит в нулевом состоянии разряды второй зоны...

Номер патента: 1003901

Опубликовано: 15.03.1983

Авторы: Безруков, Гуревич, Дремух, Костин, Розов, Тяжелова

МПК: B02C 25/00

Метки: мельнице, планетарной, приготовлением, шликеров

...- четырехпроцентный ряд, Общая продолжительность пускового режима во времени составляет1 , 29 .мин, Продолжительность работы, на каждой скорости ряда Тр(С) во времени определяется уровнем прямой линии с координатами точек (29; 67,8)и Э (145 5; 44, 5): рк =370 об/минЯ-Хо р-Зс 1+э 5-29 И,у,9Тгде Х - время, мин; У - скорость через напряжение,Решение дает. зависимость: Х+5 У 368=0 а время по скоростям в последовательности их исполнения равно мин:5 ч 12,5 15 10,5фЯ -12,5 р Ц;-9,5;м 115 =9,5;ГЗь 115, Ф 5 0=90С 5 =110=8,5С 4 - 10 5=116 5 мин и обеспечивает макРсимальный нагрев шликера по температуры не более 50 С, Продолжительность полного рабочего цикла Т =+ 2: 145,5 мин . В таблице приводится пиапазон скоростей размольной камеры по ступеням...

Номер патента: 1000145

Опубликовано: 28.02.1983

Авторы: Дремух, Медведев, Розов

МПК: B21F 23/00

Метки: длины, мерной, подачи, проволоки

...3. На стани че 8 установлен эксцентриковый зажим 9 на осял 10. Он подпружинен пружиной 11 и взаимодействует с упором 12. Ки. нематическая связь эксцентриковых зажимов 4 и 9 осуществляется посред ством планки 13 с выемками 14, шарнирно закрепленной на эксцентриковом зажиме 9 при помощи пальца 15 и взаимодействующей с шариком шарикового Фиксатора 5, выполненного совместно с эксцентриковым зажимом 4.Кронштейны 1 также установлены на станине 8, Эксцентриковые зажимы 4 и 9 взаимодействуют с проволо-, кой 16.Устройство работает следующим образом.Проволоку 16 пропускают через уст ройство первый раз вручную, затягивают винт 17 шарикового фиксатора 5 (Фиг.1, 3). При этом эксцентриковый зажим 4 зажимает проволоку 16, а Аежду ним и упором 7...

Номер патента: 995289

Опубликовано: 07.02.1983

Автор: Розов

МПК: H03K 3/64

Метки: генератор, циклов

...циклов. После поступления сигнала пуска на управляющий вход блока 14 блока 10, на выходе последнего вырабатывается одиночный импульс на основании. первого сигнала эталонной частоты Е, который через блок б элементов ИЛИ в соответствиис установленньми значениями на клавишах блока 2 перестройки формирует начальный код двоичнодесятичных тетрад, передаваемый по параллельным шинам на вход сумматора 3. Сумматор 3, ранее установленный в нулевое состояние, производит двоич" ное суммирование поступившего началь-. ного кода с единичным значением с входа переноса по сигналу на входе синхронизации и запоминает результат суммирования. По второму и последую.щим сигналам от генератора 1 эталонной частоты при сохранившемся сигнале пуска блок 14 не...

Номер патента: 995064

Опубликовано: 07.02.1983

Авторы: Розов, Фельдман, Холодный, Шемет

МПК: G05B 11/26, G05B 19/18, H02P 5/06 ...

Метки: электроприводом

...с - блоком выделения максимума через последовательно соединенные блок установки коэффициента фактической скорости и сумматор, .второй вход которого через блок установкикоэффивиента заданной скорости подключен к выходу делительного устройства.На чертеже приведена функциональная схема системы.Система содержит эход которого через даключен к регулятору 3Подписи ВНИИПИ Заказ б 41/32 Тираж ал ППП "Патент", г, Ужгород, ул.Проектная,4 5 9950 бпока сигнал п на выходе сумматора 11 нестанет меньше сигнала Кя, С этого моментавремени величина сигнала задания скорости пзбудет определяться выражением (3), соответствующим линейному закону изменения сигнала пз ц функции величины рассогласования.пбпути ЬЗ При достижении величиной значения,равного Ва,...

Номер патента: 990523

Опубликовано: 23.01.1983

Авторы: Зейликман, Кузнецов, Модина, Назин, Розов, Седунов

МПК: B28B 1/087

Метки: напорных, труб, формования

...15 выполнен с беговыми дорожками 17, в которых установлен роликовый упор 18, На опорной подпружиненной плите 8 смонтирован упор 19, закреплен ный на ней с помощью сменных прокладок 20, когорыми можно регулировать величину вертикальных колебаний. Диск 15 закреплен на приводном валу возбудителя 5 круговых колебаний, а роликовый 5 упор - на корпусе последнего. Радиус ролика 21 роликового упора 18 борще расстояния от оси ролика 21 до поверхности контакта ролика с выступом 16 диска 15 на 0,5 - 1,0 мм, Вследствие Зо этого обеспечивается создвние периодиоческих вертикальных колебаний соответ ствующей величины. Известный 0,4-0,6 0,9-0,92 380-420 Предлагаемый 0,4-0,6 0,93-0,94 430-440 Оф 96-Оь 98. 480-520 0,1-0,40,5-1,0больше1,0 0,96-0,98...

Номер патента: 988640

Опубликовано: 15.01.1983

Авторы: Григорьев, Жуйков, Мохов, Розов

МПК: B63B 9/06

Метки: корпуса, сборки, секций, стеклопластика, судна

...В. Бутяга Заказ 10587/22 Тираж 458 Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4толщиной 0,05 - 0,2 мм с таким расчетом, чтобы фольга перекрывала образующийся после отверждения катет не менее, чем на 5 мм по периметру.Отверждение осуществляется профилированным нагревательным элементом, с помощью которого передается давление 0,01 - 0,05 МПа и формируется катет. Температура отверждения 180 - 200 С в течение.45 - 90 с, Отвержденная прихватка представляет собой стеклопластик с однонаправлен ной схемой армирования, После охлаждения прихватки до 30 - 40 С фольга снимается методом отдира. Адгезионцая и...

Номер патента: 983162

Опубликовано: 23.12.1982

Авторы: Димаков, Кирпиченко, Курочкина, Попова, Розов, Шитова

МПК: E01C 7/00

Метки: дорог, композиция, обеспыливания

...со" держащую в основном лигносульфонаты натрия, упаривают до концентрации сухих веществ около 50. Полученный концентрат охлаждают до 60-80 С и при постоянном перемешивании вводят в него требуемое количество жидкого стекла После получения однородной массы вводят небольшими порциями при помешивании кремнефтористый натрий.Полученное водостойкое связующее представляет собой густую сиропообразную жидкость, которая легко дозируется и растворяется в воде и образует равномерное покрытие на поверхности дороги.П р и м е р. Приготовлены образцы с покрытием из предлагаемой и известной композиций,983162 Комйозяиия Составы композиций, мас.3 рН Свойства д г ее растворимооть в воз- душносухих условиях,мин фос- форная кис- лотй ба- зальтовоеве-...

Номер патента: 983974

Опубликовано: 23.12.1982

Авторы: Зачепа, Петров, Розов, Титов

МПК: H02P 13/18

Метки: инвертором, модуляцией, мостовым, фазным, широтно-импульсной

...0 и опорного 0 напряжений номинальной амплитуды фиг.2-13),фиксируемых блоками 2,2.12 есравнения фиг. 2-15) . Переключение 36ограничителей 4,1,11 в частотыкоммутацииФиг, 2-16 ) происходитлишь один раз за полупериод опорногонапряжения, что позволяет исключитьопрокидывание инвертора при исполь"зовании ступенчатого напряжения вкачестве управляющегоФиг. 2-13 ) ипри наличии помех, искажающих управ"ляющее либо опорное напряжения, в вызы-.вающих многократное переключение блока сравнения фиг. 2-15, 1 = 1) заполупериод опорного напряжения, Выходные сигналы ограничителей 1,4.1Мв фиг. 2-16 поступают навходы формирователей 5, 5.1, 5 щ 4 ботпирающих импульсов, и по фронтуи срезу этих сигналов формируютсяотпирающие импульсы 1 не показаны ).В...

Номер патента: 977549

Опубликовано: 30.11.1982

Авторы: Волохонский, Землякова, Розов, Сорока, Хитров

МПК: E01H 3/02

Метки: дорожного, покрытия, поливки

...37 60сравнения, Оба элемента 36 и 37 срав"нения соединены, в свою очередь,,переключения 33 при помощи реле 39 времени, а канал, связанный с датчиками 31 и 32, соединен с механизмом переключения 33 непосредственно. Преобразователь 34 сигналов содержит источник 40 питания.Устройство работает следующим образом.При неподвижном базовом шасси запорный кран 12 закрыт, чем обеспечивается отсутствие утечек жидкости из сопел 9, При трогании с места осуществляется ручное включение из кабины водителя выключателя 24 и следует открывание запорного крана 12. Кран 14 находится в частично открытом положении. При переходе на более высокую передачу, например третью, срабатывает датчик 28 рычага переключения передач, управляющий включением...

Номер патента: 977186

Опубликовано: 30.11.1982

Авторы: Гольденберг, Зейликман, Казначеевский, Комарова, Кузнецов, Назин, Осипов, Розов, Седунов, Штейн

МПК: B28B 21/36

Метки: виброгидропрессованных, железобетонных, напорных, труб

...усилия 6, равного 0,65 Яа "/, где Яа" нормативное напряжение высокопроч ной проволоки марки Вр. Затем наружную форму укомплектовывают сердечником и транспортируют на пост бетонирования, где осуществляют укладку в форму бетонной смеси с одно временным вибрированием," после чего форму устанавливают на пост опрессовки и термообработки. Нагнетают воду в пространство между металли- ческим основанием сердечника 4 и р зиновым чехлом 5 и осуществляют опрессовку бетона.В процессе опрессовки в спиральной арматуре возникают напряжения б, равные 0,75 Яа . Опрессовку .производят при постоянном опрессовочном давлении, величина которого зависит от прочностиого класса трубы. Затем открывают кран паропровода и производят термообработку бето Эо на трубы...

Номер патента: 962981

Опубликовано: 30.09.1982

Автор: Розов

МПК: G07C 11/00

Метки: разбраковки

...граница по емкости формируется устройством и ее значение 50 определяется из выражения С = Сн + + вЬСН, где Сг -значение границы по емкости; С - номинальное значение емкости, установленное в регистре 6; ЬСн - константа приращения номи нальной емкости (содержимое регистра 3); в вкоэффициент, на который умножается константа приращения.При определении знака коэффициента сигнал с второго выхода блока8 управления производит посылку в блок 9 сравнения кода, содержащегося во втором регистре (номинальное значение емкости С), В блоке 9 сравнения с помощью сигналов блока 8 управ ления производится анализ знака разности двух чисел - числа с АЦП 7 (значение параметра) и числа, находящегося в регистре блока 9 сравнения, Знакразности регистрируется в...

Номер патента: 956154

Опубликовано: 07.09.1982

Авторы: Генералова, Гутин, Иванов, Родин, Розов, Соболь, Стукалев, Чверткин

МПК: B22F 9/16

Метки: медного, порошка

...повышение общего давления в ав"токлаве свыше 1 О атм может привестик загрязнению продукта серой вследствие,частичного сульфидирования порошка,В предлагаемых условиях (при давлении 5"6 атм) достигается высокаястепень разложения МАС - 99,6-99,8 Ф, Всоответствии с прототипом такие показатели получают лишь в результатетрех-пятикратной рециркуляции пульпы на разложение, Пример, Навеску12 кг цементной меди, содержащей, (3):92,0 меди, 2,0 никеля, 0,1 железавыщелачивали в реакторе объемом 150 лматочником от осаждения МАС с добавкой водного аммиака; объем раствора " 100 л. Выщелачивание вели припостоянном перемешивании, комнатнойтемпературе и атмосферном давлении,с подачей кислорода, расход которогосоответствовал 0,9-1,0 нм/кг меди,или...
