Номер патента: 1599955

Опубликовано: 15.10.1990

Авторы: Ассуиров, Борщов, Петров, Сунанто

МПК: H02M 7/12

Метки: нагрузки, переменного, постоянное, преобразователя

...модели, на выходах операционных усилителей 21 - 24 соответ"ственно воспроизводятся сигналы ,(Нс и х, пропорциональные составляющим напряжения и тока на нагрузке,напряжения на конденсаторе и токадросселя пассивного фильтра соответственно, обусловленным выходным на- .,пряжением трансформатора.Таким образом, первый сигнал, пропорциональный составляющей выходногонапряжения, обусловленной действиемвыходного напряжения трансформатора,можно снимать с зажима выход 1 опера 5 159 оФ корректирующих звеньев 19 и 20 через входы суммирующего устройства 10 на вход системы 2 управления выпрямителем подаются сигналы, компенсирующие изложенное выше ослабление сигналов, Выходное напряжение преобразователя можно рассмотреть как сумму двух составляющих....

Номер патента: 1504758

Опубликовано: 30.08.1989

Авторы: Ассуиров, Борщов, Петров, Розов, Сунанто

МПК: H02M 7/12

Метки: выходного, переменного, постоянное, преобразователя

...первого регулятора9, 11 (Б) - результирующую передаточную функцию регулятора 14 и выпрямителя 1, а Ь(Я) - передаточную функцию корректирующего узла 17.Включение регулятора 5 и введениеобратной связи через дополнительнуюобмотку 8 обеспечивает достаточнуюширину полосы пропускания, благода04758 6 5 30 15 20 40 К н 1 Я) ф т.е. при условии что корректирующий узел 17 преобразует подаваемый на его вход сигнал, пропорциональный вы-; ходному напряжению трансформатора, в сигнал, пропорциональный обусловленной этим напряжением составляющей выходного напряжения преобразо 1 вателя. Физически изложенное положение обьсняется тем, что при указанных параметрах ослабление сигнала,обусловленноФ образованием замкнутого контура обратной связи в цепи...

Номер патента: 1403278

Опубликовано: 15.06.1988

Авторы: Ассуиров, Кришталь, Петров

МПК: H02M 1/14

Метки: выпрямителя, выходе, гармоник, низкочастотных, подавления

...к входам сумматоров 3 и 4, Другие входы сумматоров3 и 4 объединены и подключены к общему каналу управления выпрямителем.Выходы сумматоров 3 и 4 подключенысоответственно через блоки 1 и 2 фазосмещения к управляющим переходам тиристоров соответственно, анодной и катоднойгрупп выпрямителя. Управляющие входы аналоговых ключей 6 и 7 подключены к выходам ЛУУК 8, вход которого подключенк выходу блока 1 фазосмещения.Устройство работает следующим образом,ЛУУК 8 фазы А выпрямителя синхронизируется один раз в период от импульсов управления, поступающих на управляющий переход тиристора выпрямителя с выхода блока 1 фазосмещения (диаграмма 10на фиг. 2) и формирует логические сигналы управления аналоговыми ключами 6 и 7 45в соответствии с диаграммами...

Номер патента: 1328893

Опубликовано: 07.08.1987

Автор: Ассуиров

МПК: H02M 1/14

Метки: выпрямителя, выходе, гармоник, низкочастотных, подавления

...входы аналоговых 50 ключей, например 8 и 9, они замыка - ются, подключая вход интеграторов 5 поочердно к инверсному и прямому выходам датчика 12 выходного напряжения выпрямителя. Выходное напряжение ин-. 55 тегратора 5, пропорциональное гармонике удвоенной частоты питающей сети в выходном напряжении выпрямителя, складывается на сумматоре 7 с сигна Я яи -- и соя -- ияп( - пф 4 2 12(3) Из (3) следует, что постоянная составляющая выпрямленного напряжения Ц не влияет на значение интеглом управления выпрямителем и н видесуммы обоих сигналов поступает на управляющий вхвд блока 3 фазосмещения,который осуществляет сдвиг по фазеимпульсов упранления тиристоров фазыС в функции суммарного сигнала управления,Аналогично происходит управление...

Номер патента: 1320869

Опубликовано: 30.06.1987

Авторы: Ассуиров, Кощий, Розов

МПК: H02M 7/12

Метки: преобразователем, фазным

...сигналамна одноименных выходах формирователей 1-1, 1-2, 1-3 и является однимиз выходных сигналов устройства. Этиш сигналов после необходимого усиления по мощности управляют вентилямисилового ш-фазного преобразователя,Ю который функционирует в соответствиис заданными алгоритмами. Блок 6 фиксирует отсутствие неисправностей.При отказе одного из формирователей (например 1-1) независимо от типа его отказа на выходах мажоритарных элементов. 5 формируются истинныеуправляющие импульсы по большинствусигналов на их входах, что не приводит к отказу устройства управления.Блок 4 диагностики путем сравнениявходных и выходных сигналов каждогоиз мажоритарных элементов определяетформирователь, в котором возник от-.каз, осуществляет...

Номер патента: 1304152

Опубликовано: 15.04.1987

Авторы: Ассуиров, Борщов, Колесник, Петров, Розанов, Розов, Сунанто

МПК: H02M 7/48

Метки: переменного, постоянное

...очень незначительны, Поэтому с помощью конденсатора 22 и резистора 21 в цепи 23 переменная составляющая выходного напряжения подается на вход усилителя 20 практически без ослабления, что обеспечивает максимальное отношение полезного сигнала к уровню помех, Далее на усилителе 20 осуществляется уси-. ление сигнала и восстановление формы укаэанной составляющей путем компенсации искажений, возникающих при передаче сигнала через цепь 23. Таким образом, с помощью системы регулирования преобразователя постоянного . напряжения с широтно-импульсным регулированием задается размах пульсаций выходного напряжения в зависимости от коэффициента передачи переменной составляющей выходного напряжениИ через усилитель 20 и блок 17 и в зависимости...

Номер патента: 1274092

Опубликовано: 30.11.1986

Авторы: Ассуиров, Петров

МПК: H02M 7/12

Метки: импульсов, преобразователя, управляющих, фазного, формирования

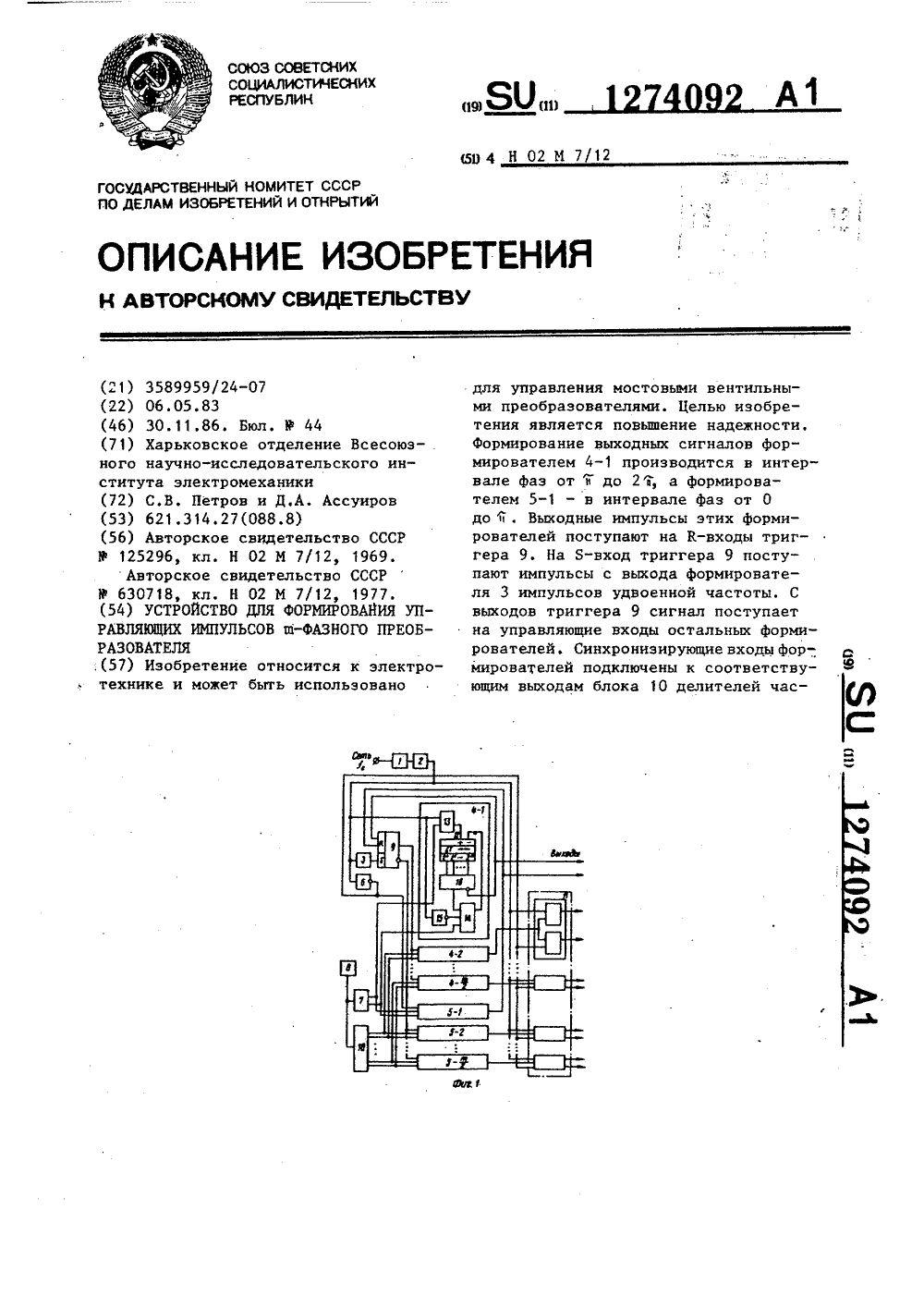

...к моменту времениС определяется из выражения 35И = Г,/4 Ггде Г - частота питающей сети.Интервал времени от з до й, т.еот момента начала вычитания до обнуления счетчика 12, определяется как 4 ОФ-1/о фоткуда4-с=1/42 с фт. е. интервал времени Сот й до й 1равен четверти периода питающей сети,15и момент времени й соответствует фазе сетевого напряжения, равной 3/2.Таким образом, на выходе формирователя 4-1 формируются импульсы,фаза которых равна 3/2. 50Из принципа работы формирователя4-1 следует, что формирование выходных сигналов этим ФУИ может производиться в интервале фаз от н до 2 н,что вызвано необходимостью формирова-Иния числа Я в счетчике ФУИ 4-1 в те"чение интервала от О до в . Для форми- .рования сигнала с фазой от 0 до 1 необходим...

Номер патента: 1120478

Опубликовано: 23.10.1984

Авторы: Ассуиров, Кравченко, Петров

МПК: H02P 13/16

Метки: вентильным, преобразователем, фазным

...блок-схемаустройства, на Фиг,2 - временнаядиаграмма его работы,Устройство для управления 1 в-Фазным вентильным преобразователемфиг.1) содержит источник 1 управляющего сигнала, выход которого подключен к одному из входов компаратора 2,выход которого подключен к входу распределителя 3 импульсов, выходы которого подключены к управляющим входамблока 4 коммутаторов и к выходам устройства, преобразователь 5 код-аналог, вход которого подключен к выходу блока 4 коммутаторов, а выход -к другому входу компаратора 2, узел6 синхронизации, вход которого подключен к питающей сети, генератор 7тактовых импульсов, выходы которогоподключены к счетным входам счетчиков 8, входы сброса которых подключены к выходам узла 6 синхронизацииа выходы счетчиков...

Номер патента: 1117820

Опубликовано: 07.10.1984

Авторы: Ассуиров, Боряков, Островершенко, Петров, Розов

МПК: H02P 13/16

Метки: вентильным, одноканальное, преобразователем, фазным

...с вторымвходом компаратора, выход которогочерез первый вход элемента И соединен с входами распределителя и одновибратора, выход которого подключен к второму входу элемента И ик управляющему входу ключа, которыйвключен параллельно резистору ВС - "фильтра. На чертеже представлена схема устройства,Одноканальное устройство для управленияп -фазным вентильным преобразователем содержит источник 1 аналогового управляющего сигнала, подключенный к одному из входов компаратора 2, выход которого соединен с одним из входов элемента И 3, выход которого подключен к входу одновибратора 4 и к входу распределителя 5 на щ состояний. Выход одновибратора подключен к другому входу элемента И 3, Источник 6 синхронизирую- щего напряжения (питающая сеть...

Номер патента: 1042154

Опубликовано: 15.09.1983

Авторы: Ассуиров, Кондратьев, Петров, Розов

МПК: H02P 13/16

Метки: преобразователя, тиристорами, фазного

...соответствующим выходом ю -канального фазосмещающегоблока., а выход -с одним входом элемента ИЛИ, другойвход которого подключен к выходуодновибратора, а выход элемента ИЛИсоединен с управляющим входом упомянутого ключевого элемента.На фиг. 1 представлена схема предлагаемого устройства, на фиг. 2временные диаграммы работы одногоканала устройства.Устройство для управления тирис-.тораМи гп -фазного преобразователя1 фиг. 1 ) содержит Ь импульсных трансформаторов 1.1-1.т , вторичные обмот.ки 2,1-2.ъ каждого из которых через диоды 3.1-3.ь подключены к управляющим переходам тиристоров 4.14.Ф преобразователя. Первичные обмотки 5.1-5.м трансформаторов1.1-1в включены последовательнос основными клеммами ключевых элементов 6.1-6.м и источниками...
