Устройство для регулирования уровня раздела сред
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1566329
Авторы: Веселовский, Голованов, Рафаилов
Текст

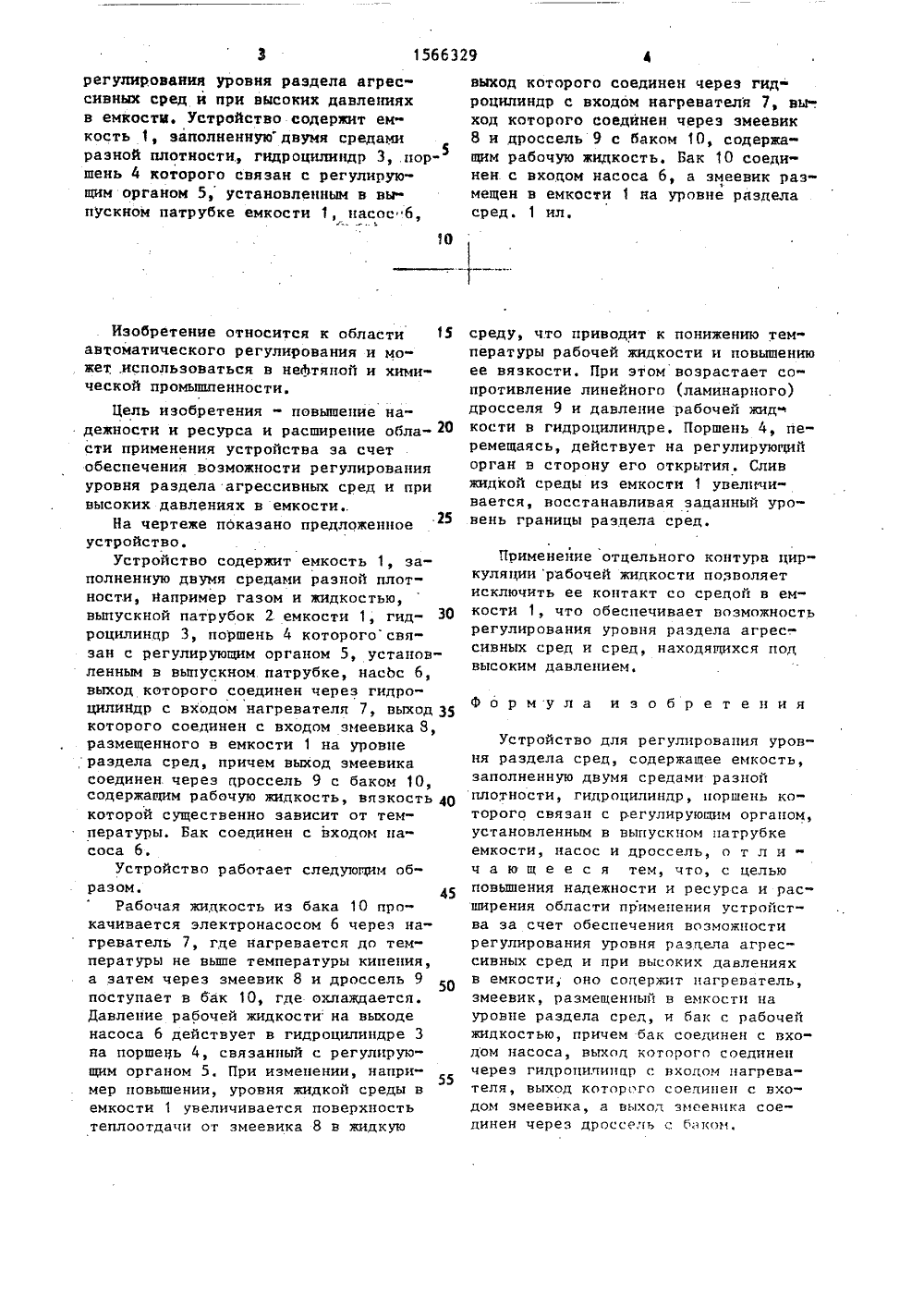

(54) УСТРОЙСТВО ПЛЯ РЕГУЛИРОВАНИЯУРОВНЯ РАЗДЕЛА СРЕЧ л. 119в, А.Д,В е относится к еловски автомает исовойния,8)идетельств5 и 9/00,етельство05 П 9/00 о АЗССР1979.СССР1984. а. и рас" тройст- жности 9 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ АВТОРСКОМУ СВИ(57) Изобретен тическому регу пользоваться в . промышленности повьппение наде ширение област ва за счет обе ированию и мож нефтяной и газ Цель изобрете ности и .ресурс применения ус печения возмо1566329 регулирования уровня раздела агрессивных сред и при высоких давлениях в емкости. Устройство содержит емкость 1, заполненную" двумя средами разной плотности., гидроцилиндр 3, пор 5 шень 4 которого связан с регулирующим органом 5; установленным в вы" пускном патрубке емкости 1, насос 6,11 О Изобретение относится к области 15 автоматического регулирования и может, .использоваться в недпяной и химической промышленности. Цель изобретения - повышение надежности и ресурса и расширение обла сти применения устройства эа счет обеспечения возможности регулирования уровня раздела агрессивных сред и при высоких давлениях в емкостиНа чертеже показано предложенное устройство.Устройство содержит емкость 1, заполненную двумя средами разной плотности, Например газом и жидкостью, выпускной патрубок 2. емкости 1, гид" 30 роцилинцр 3, поршень 4 которогосвязан с регулирующим органом 5, установ" ленным в выпускном патрубке, насЬс 6, выход которого соединен через гидро- цилиндр с входом нагревателя 7, выход 35 которого соединен с входом змеевика 8, размещенного в емкости 1 на уровне раздела сред, причем выход змеевика соединен через цроссель 9 с баком 10, содержащим рабочую жидкость, вязкость 40 которой существенно зависит от температуры. Бак соединен с входом пасоса б.Устройство работает следующим образом. 45Рабочая жидкость из бака 10 прокачивается электронасосом 6 через нагреватель 7, где нагревается до температуры не выше температуры кипения, а затем через змеевик 8 и дроссель 9 поступает в бак 10, где охлаждается. Давление рабочей жидкости на выходе насоса б действует в гидроцилиндре 3 на поршень 4, связанный с регулирующим органом 5. При изменении, например повышении, уровня жидкой среды в емкости 1 увеличивается поверхность теплоотдачи от змеевика 8 в жидкую выход которого соединен через гидроцилиндр с входом нагревателя 7, вы;ход которого соединен через змеевик8 и дроссель 9 с баком 10, содержащим рабочую жидкость. Бак 10 соединен с входом насоса 6, а змеевик размещен в емкости 1 на уровне разделасред. 1 ил,среду, что приводит к понижению температуры рабочей жидкости и повышениюее вязкости. При этом возрастает сопротивление линейного (ламинарного)дросселя 9 и давление рабочей жидкости в гидроцилиндре, Поршень 4, перемещаясь, действует на регулирующийорган в сторону его открытияСливжидкой среды из емкости 1 увеличивается, восстанавливая зацанный уровень границы раздела сред. Применение отцельного контура циркуляции рабочей жидкости позволяет исключить ее контакт со средой в емкости 1, что обеспечивает возможность регулирования уровня раздела агрессивных сред и сред, находящихся под высоким давлением,Формула изобретения Устройство для регулирования уровня раздела сред, содержащее емкость, заполненную двумя средами разной плотности, гидроцилиндр, поршень которого связан с регулирующим органом, установленным в выпускном патрубке емкости, насос и дроссель, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и ресурса и расширения области применения устройства за счет обеспечения возможности регулирования уровня раздела агрессивных сред и при высоких давленияхв емкости, оно содержит нагреватель,змеевик, размещенный в емкости цауровне раздела сред, и бак с рабочейжидкостью, причем бак соединен с входом насоса, выход которого соединенчерез гилропилицпр с входом нагревателя, выход которто соединен с входом змеевика, а выход змеевика соединен через дроссель с баком.
СмотретьЗаявка
4467628, 29.07.1988
ПРЕДПРИЯТИЕ ПЯ М-5478
ГОЛОВАНОВ АЛЕКСАНДР НИКОЛАЕВИЧ, ВЕСЕЛОВСКИЙ АЛЕКСАНДР ДМИТРИЕВИЧ, РАФАИЛОВ ВЛАДИМИР ВИКТОРОВИЧ
МПК / Метки
МПК: G05D 9/00
Опубликовано: 23.05.1990
Код ссылки
