Способ совместного шлифования пересекающихся поверхностей

Загрузка...

Номер патента: 654397

Опубликовано: 30.03.1979

Авторы: Мигунов, Попенко

МПК: B24B 21/06

Метки: пересекающихся, поверхностей, совместного, шлифования

...Прп обработке жс, например, поворотной компрессорной лопатки (см. фиг. 10) в некоторые моменты времени, наоборот, шлифуется только перо 2 и , равно бесконечности.При неизменном в процессе обработки угле 7 подачи на врезание и постоянном угле а пересечения поверхностей значения нормальных составляющих полного усилия ре- зания (см. фиг. 12) в различных продольных сечениях по каждой из обрабатываемых поверхностей будут оставаться постоянными. Вследствие этого изменение площади шлифования обрабатываемых поверхностей (за счет изменения длин поверхностей в направлении резания) сопровождается изменением давлений на обрабатываемых участках - на участках с большой площадью давления будут меньше, чем на участках с меньшей площадью. А так как...

Способ ленточного шлифования прикомлевых участков лопаток

Загрузка...

Номер патента: 648387

Опубликовано: 25.02.1979

Авторы: Ковган, Масюк, Мигунов, Попенко

МПК: B24B 21/16

Метки: ленточного, лопаток, прикомлевых, участков, шлифования

...лентео со скоростью 7 и попере , цо контактному копиру 21. которого на толцину ленты 11 эквидистантец профилю обрабатываемой детали (лопатки) 3. Поперечные перемещения ленте сообщак 1 т опорными роликами 4 и 5 (механизм поперечных перемещений на чертеже 5 не изображен; в его качестве может быть применен любой известный механизм).Для выбора ширины абразивной ленты определяют известными приемами точку а наибольшей кривизны пера обрабатываемой1 О лопатки 3 в.сечении, перпендикулярном плоскости вращения ленты 1, и находят значецие радиуса кривизны Р профиля пера в этой точке, который имеет минимальное значение.Ширину 1 ленты принимают равной 1/3 - 2/3 минимального радиуса кривизны К обрабатываемой поверхности пера лопатки в плос....

Устройство для контроля люминесцентных ламп на чистоту газа наполнителя

Загрузка...

Номер патента: 639046

Опубликовано: 25.12.1978

Авторы: Попенко, Третьяк

МПК: H01J 9/42

Метки: газа, ламп, люминесцентных, наполнителя, чистоту

...К и Кв. Потецциометр служит для периодического введения поправки ца температуру люмицесцецтных ламп и окружаюцего пространства. Размыкающие контакты реле Р, и зямыкаюгцие контакты реле Р; служат для подачи напряжения на пластины после срабатывания прижима. Это исключает появление случайных импульсов о трения пластин о стенки люминесцентной лампы.Импульсы от разряда в люминесцентной лампе, выделяемые на нагрузочном резисторе К подаются на вход транзисторного импульсного реле Рь, которое (при наличии импульсов) поддерживает схему звуковой сигнализации в выключенном состоянии.Схема звуковой сигнализации образована реле Р; конденсатором С 4, замыкающими контактами реле Рз, размыкающимц контактами реле Р; и замыкающими контактами Рг,. Этя...

Цифровой коррелятор

Загрузка...

Номер патента: 636619

Опубликовано: 05.12.1978

Авторы: Домарацкий, Попенко, Прянишников

МПК: G06F 15/34

Метки: коррелятор, цифровой

...счетчика адреса считывания, Счетчик адреса записи изменяет свое состояние на единицу при каждой команде на запуск аналого-цифрового преобразователя 1, Счетчик адреса считывания в случае, когдатв й 1 в изменяет последовательно свое состояние от максимального до нуля межуу командами на запуск аналого-цифровога преобразователя 1, В случае, кагВоюа 1 в 1 В, счетчик адреса считывания изменяет свое состояние последовательно на единицу между номандамн запускааналого-цифрового преобразователя 1, и на дне единицы прн запуске последнего. С первого блока 4 памяти через коммутатор б и ключ 8 на второй вход блока 2 умножения поступает отсчет с индексом - и + 2, который перемножается с-м отсчетом и полученное частное произведение Х, Х; и+гс вре...

Устройство для анализа случайных процессов

Загрузка...

Номер патента: 622091

Опубликовано: 30.08.1978

Авторы: Живилов, Попенко, Прянишников, Утин

МПК: G06F 17/18

Метки: анализа, процессов, случайных

...со входами сброса счетчиков 4, а второй выход - с управляющими входами блоков 8.Устройство работает следующим образом, Исследуемый сигнал х(1), квантованный по уровню и дискретизированный во времени, поступает на входы амплитудных селекторов 1. При равенстве входного сигнала уровню селекции, поступающему с источника 2, селектор 1 формирует короткий импульс. Величина кванта входного сигнала по уровню однозначно определяет ширину дифференциального коридора, а период дискретности во времени позволяет определить относительное время пребывания сигнала в дифференциальном коридоре. Источник 2 формирует уровни селекции, например, в соответствии с выражениемс - 1"е стсп + ("сгпах стъп)1и - 1 где х; - уровень селекции -го канала; = 1, 2, ,...

Водорастворимая полиэфирная смола в качестве пленкообразующего для лакокрасочных покрытий и способ ее получения

Загрузка...

Номер патента: 621688

Опубликовано: 30.08.1978

Авторы: Изынеев, Кузнецов, Маслош, Мойсеенко, Мякухина, Попенко, Ржецкий, Часнык

МПК: C08G 63/20

Метки: водорастворимая, качестве, лакокрасочных, пленкообразующего, покрытий, полиэфирная, смола

...образовавшегося полиэфира 40 - 50 мг КОН/г, Полученный серусодержащий полиэфир высаливают из водного раствора хлористым натрием. Получают 68 г. (85 О/о) твердой коричнево-желтой смолы, образующей водный раствор 16 О/о-ной концентрации при растворении в горячей (60 - 70 С) воде. Средний мол. вес образовавшегося полиэфира 2440; йодное число 17,9 г Ъ/100 г смолы; содержание ЯОзН- групп 9 2 о/оПолучают полиэфир формулы 1, где Я=СН - СН, п=3, т=1, р=6, г/=2. Вычисленный мол. вес 2575.Вычислено, /о, С 49,50; Н 4,50; Я 3,60; О 41,40.Найдено, /о. С 48,15; Н 4,32; Я 3,74; О 43,82.П р и м е р 5, Опыт проводится аналогично примеру 4. Загрузка компонентов, г (моль): диэтиленгликоль 25,8 (0,25), малеиновый ангидрид 27,5 (0,28), фталевый ангидрид...

Устройство для определения шага измерения функции корреляции случайных сигналов

Загрузка...

Номер патента: 612256

Опубликовано: 25.06.1978

Авторы: Макаров, Охонский, Попенко

МПК: G06G 7/19

Метки: корреляции, сигналов, случайных, функции, шага

...- к входу дел теля 7.напряжения. Устройство работает следующим образом.На входы устройства подаются сигналы, нормированные по уровню. Следящими фильм- рами 1 и 1начинай с верхних частот, проСсматривается частотный диапазон исследуе мых сигналов путем синхронного смешения спектров входных сигналов по частоте в со О ответствии с управляющим напряжением генератора 2, которое изменяется во времени от минимального до максимального значения. Это позволяет просмотреть все точки чвс 45 тотногодиапаэонв исследуемогосигнала,причем следящие фильтры работают твк, что .гармоники исследуемого сигнала на выходе следящих фильтров переносятся на одну и ту же частоту - центральную частоту по 50 лосы пропускания филеров. Пилообразное изменение...

Сумматор

Загрузка...

Номер патента: 612245

Опубликовано: 25.06.1978

Авторы: Попенко, Черный, Якунин, Яснопольский

МПК: G06F 7/385

Метки: сумматор

...и инверсными выходами знаковыхразрядов датчиков 2 диапазонных слага"емых.устройство работает следующим об"разом.3 исходном состоянии устройствана выходах датчиков 1 и 2 находятсякЬды слагаемых, счетчик б регенерациии триггер 9 установлены в нулевое состояние, в счетчике 15 результата находится результат алгебраического сло"женин чисел в предыдущем цикле.С приходом первого импульса генератора 4 импульсов на счетчик б регенерации через элемент 5 задержка дешиФратор 7 вырабатывает сигнал установкисчетчика 15 результата в нулевое состояние.Второй импульс генератора 4 вызоветизменение кодового набора на выходахсчетчика б регенерации, и на другомвыходе дешифратора 7 появится сигналпереноса кода основного слагаемого,который откроет первую...

Устройство для определения шага измерения корреляционной функции

Загрузка...

Номер патента: 602960

Опубликовано: 15.04.1978

Авторы: Попенко, Прянишников

МПК: G06G 7/19

Метки: корреляционной, функции, шага

...(ч 1 и 1 л 111 ль зц 1)яжРИИЯ 18. Вх)лы , л.дних И)1),трс 1 1, 2 )Рдицень) с Вхолями .:.11,1;)1 то)ов 6 и ). Другие Входы следящих ".1 л ров 1, 2 Оединецы с ВыхОЛОм ГРИРЗто,з пцлоо;1)язн)го 1 яц,)51 ЖРния 3. Вь)ходь) слР. дящцх филт 11 В , 2 сг)Рлицены со входами Р.,Л)тор ГВ 7 и 8. Выход кнадратора 6 соели с Входом усрсдцителя 0, выход квадраОрз , - со Входом усрелнителя 11, выход ь;1)я го 1 эз 8со входом усреднителя 2, ., Од квзлраторя 9 - со входом усредннте 11. Выход усрелццтелясоединен со вхо:)1 РилНтсля 14, я Выход усреднителя 12 ---, )лом чсилителя 15. Выход усреднителя 10 с,., 1 Сс одним входом компаратора 4, со.с:ь 1,1 Входом которого соединен выход уси. "; Гя 14. Выход усреднителя 3 соединен сВходом компзрятора 5, со вторым...

Способ получения веревочных изделий

Загрузка...

Номер патента: 596683

Опубликовано: 05.03.1978

Авторы: Блиндер, Дорофеев, Иванов, Клюня, Кузнецов, Максимов, Маркин, Попенко, Сафронов, Сергеев, Серков, Тишкова, Шевляков, Шимко

МПК: D07B 5/08

Метки: веревочных

...Прпиитоц(ЫЕ ВЯЕ(КИ НЛП друе-ИЕ уСТрОйСТВЯ,ПО ОТНОШ 81 Б 1 Ю К ОТ)ГИМПЕЭЙ)ИЛЬерЕ, СВОрдЧБВЯ)П(81 О (е) О нт 1;ец о)а(ее(т 1.1 прчасхэл( . ро," чиа 1 11 .,;е( Оорязо)( (ии свооячивации пвопцтяццОГО )ЮуЕЯ ,"ЩХ(ЕИтси В ЗЯ)ЕЕСЦ:,д Ос 11( (ЭЕ В 81(11 н)ГО ря пео)еоже 11 е(я про 1)аочп Г( вал(0 е и фи)ЬЕРЕСЛИ Валина Я ЗБДЧИТ И ЖГУТ ДОа Отжима. ц фильеря нях:)дятся на ной пе)яеЕ. ВорЧИНЯИЕ Про(ЕСХОЕ(ИТ ПО Леое,1(. цой Еие(ц(П(, В ЭТОМ СЛ) ЧЯЕ ПООЧНОСТИ НОВЕ)ЭХ . цотн" 1 118;.-е(1 1 ьаиае.,ГЕ)(едете(цо Е ЛЯ Прн(е(д.(цяа КОМПЯКтцаслт ИЗНЕЛИЮ, ЕСЛИ фИЛЬЕ- ра 110 дцТ )О ОТ 1)ОШЕНИК) К 1(СГ Про)(1(тка(, т 0 сВОРачиРЯцие пе)оисходнт таким ОбРЯзом, ЧТО ЭИСЕ(ОЗ)ЕЬ 1) )1(Г" Т В ПОПЕОЕЧНОМ Сза(ЕЦ)(И Образуе Г спираль с пропитанной частъю...

Копировальный станок

Загрузка...

Номер патента: 593899

Опубликовано: 25.02.1978

Авторы: Мигунов, Попенко

МПК: B24B 17/00

Метки: копировальный, станок

...жидкости.При перемещении звена, осуществляю-Ю щего усилие поджатия, профилированВал 3 установлен в качающемся ко" ромысле 7, в принципе он может быть установлен и на перемещающемся столе, а также на других устройствах. Копир 2 взаимодействует с копировальным роликом 8, а деталь 1 - с режущим инструментом 9, например шлифовальным кругомт. фрезой или абразивной лентой 10. (в последнем случае вместо режущего инструмента 9 устанавливают контактный ролик. На коромысле 7 с помощью штанги или троса 11 подвешен профилированный груз 12, частично находящийся в жидости, заполняющей резервуар 13.Под действием веса коромыола, вала,593899 Формула изобретения Составитель И.ТихомировТехред Л,Алферова Корректор Л.Лаки Редактор ибобес Тиоаж .1069енного...

Теплоизоляционный состав для металлических форм центробежного литья

Загрузка...

Номер патента: 582893

Опубликовано: 05.12.1977

Авторы: Загоровский, Злобин, Попенко

МПК: B22D 13/10

Метки: литья, металлических, состав, теплоизоляционный, форм, центробежного

...наобретений н открытий 1 39035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП сПатент, г, Ужгород, ул. Проектная. 4 зИзвестно также футеровочное покрытие, которое в целях увеличения скорости охлажденияотливки составлено из полностью илк частичнометаллического зернистого материала, например дроби 3),Футеровочпые смеси с включением 60% пообъему чугунной дроби обладают сравнительно неплохими технологическими свойствами иобеспечивают достаточно высокую скоростьохлаждения отливки.Основным недостатком состава является: тарезкое увеличение трудноудаляемого механическим и химическим путем слоя пригара, итребует больших припусков на механическуюобработку отливок.Целью изобретения является улучшение обрабатываемости поверхностного слоя отливок и...

Устройтсво для определения шага измерений функции корреляции случайных сигналов

Загрузка...

Номер патента: 565303

Опубликовано: 15.07.1977

Авторы: Охонский, Попенко

МПК: G06G 7/19

Метки: измерений, корреляции, сигналов, случайных, устройтсво, функции, шага

...1 не станет равиой граничной частоте наиболее низкочастотного процесса х , При этом появляется напряжение на выходе фильтра 1 и на выходе компаратора 4, Это иапряжение поступает на вход элемента И 6 и на вход уоивителя 9, В этот, момент срабатьввает элемент И 6, сигиалоьч с выхода которого по первому,входу открываепся ключ 7.Так как шаг измерения функции корреляции обратно пропэрционален верхней гранич иой частоте наиболее низкочастотного процесса, которая в данном устройстве обратно пропорциональна упразляющему напряжению иптеиратора 3, то напряжение на выходе интегратора в момент наличия надряжения на выходах фильтров 1, 2 и на выходах компараторов 4, 5 пропорционалыно шагу измерения функции корреляции. Напряжение;интегратора,...

Устройство для автоматического управления работой ленточношлифовального станка

Загрузка...

Номер патента: 562417

Опубликовано: 25.06.1977

Авторы: Мигунов, Попенко

МПК: B24B 21/16

Метки: ленточношлифовального, работой, станка

...одной оси 23, расположенной на рычаге 4 полачц, и упоры 24 и 25, олцн из которых установлен на двуплечем рычаге 21, а другой - на рычаге 4 подачи.Отличительной особенностьо преллагаемого устройства является наличие коромысла 3, устаовсццого ца одной оси 5 качания с рь;чагом 4 подачи и имеющего возможность качаться (перемещаться) относительно последнего, регу лятора 2 б расхода и упругого элемегга 27, закрепленных на рычаге 4 подачи, взаимолействуюших между собой и с механизмом размерной подачи ца врезанце.На чертеже в качестве регулятора расхола изображен осевой дроссель расхода (зоготццк), хотя, в принципе, может быть применен регулятор типа сопло-заслонка.Регулирование предварительного натяга и установка коромысла 3 с приспособлением 1...

Способ автоматического регулирования длины дуги при сварке плавлением

Загрузка...

Номер патента: 561641

Опубликовано: 15.06.1977

Авторы: Алекин, Виноградов, Попенко, Романенков

МПК: B23K 9/10

Метки: длины, дуги, плавлением, сварке

...1 представлена принципиальная схема устройства, реализующего способ автоматического регулирования длины дуги; на фиг. 2 - график зависимости интенсивности излучения сварочной дуги от ее длины при сварке в аргоне.На фиг. 1 даны следующие обозначения: 1 - расположенная над плоскостью свариваемого изделия часть дуги, 2 - скрытая часть дуги, 3 - сварочная горелка, 4 - сварочная ванна, 5 - фотодатчик, 6 - элемент сравнения, 7 - усилитель и 8 - исполнительный механизм.Фотодатчик 5 состоит и а и фотоэлемента.Способ осущес тся раИзлучение дуги регистрируется фотодатчиком 5, где результат регистрации преобразуется в электрический сигнал, используемый в виде функции автоматического регулирования.11 ри этом монохроматор фотодатчпка 5 выделяет...

Способ регулирования геометрических параметров сварного шва

Загрузка...

Номер патента: 548396

Опубликовано: 28.02.1977

Авторы: Аврутин, Букаров, Ищенко, Попенко, Шестеркин

МПК: B23K 9/16

Метки: геометрических, параметров, сварного, шва

...10 и11 через стабилизаторы давления 12 и 13.Способ осуществляют следующим образом.При сварке сигнал о положении головки 1относительно начала цикла подают с помощью 10 электрических импульсов от датчика 2 импульсов на блок программирующего устройства 5.В зависимости от пространственного положения сварочной ванны программирующим устройством 5 осуществляют плавную регулиров ку величины сопротивления в цепи питанияякорей двигателей 6 и 7. Эти двигатели обеспечивают с помощью дозирующих устройств 8 и 9, в которые подают инертные, газы из баллонов 10 и 11 через стабилизаторы давления 20 12 и 13, необходимое процентное содержаниеаргона или гелия в смеси и плавное изменение их соотношения, что позволяет поддержать постоянство параметров...

Контактный элемент ленточно-шлифовального станка

Загрузка...

Номер патента: 545451

Опубликовано: 05.02.1977

Авторы: Мигунов, Попенко

МПК: B24B 21/16

Метки: контактный, ленточно-шлифовального, станка, элемент

...ВОЙ прово 10 кц. 1 л 51 лч п)с 1)51 сло- В Ц,В Ц сц С Ц П 51 Г 1 С Ц Т Ь 1 13 Ц Т КЦ Ц Т Ц тГ) О и, С Ц 1 П Д . Р с 1 ГГ 3 С Г) )О3 Г 3 О С К ( ) С ТВ Р с 1С 1Я Л С. 1 Т 1. 1 1;)., р;1 ж .) 1 р .,1;3 Г;3 с (3 1к )т;)ктцып эг)смс)т, п)церсчцый рзр.з;фц). "- -)з А фп) 1; ц;3 фцг. 8 - р;).зрсл э -1)фп). 15 С ) 0) с) 0 О Т К Д)К О. Л (. В , ) Г)с) 3 С Т К 1 Г 0 11 1 Т К 11 )ОЗ)з),с)тся по)оцкью профлОГО КО -Г)11 Г)1) О Э: (. Ц ТД Кои ) 1, Цо.)Ж П 1 (11011(С )К Г)ОП:1 ТКС .,)ЗЖЦ)Т)ОСЯ ПО Ц.) СО СКОРО.1 О.,( ))3 Д 13,;3 О) 3 Л : В1) Л СТ (, 151 )рЛО. р 11(ч) .я КО 131) 1 ОТ 13 л С(1 3131.х 1 гОт 13)ток к вцГкт - в (.);111 сггОЙ 13; - ТДЦД С Ц )Т 51 Ж(Ц ЦС. 00 С)3("1)В 3301313 ) 003.Г д ц(. К3 3 3 р а,ьз ц 0 с Ос то и к д 51 ц 3т ь 4, ц с) и р)...

Механизированный агрегат для опробывания угля из железнодорожных полувагонов

Загрузка...

Номер патента: 521496

Опубликовано: 15.07.1976

Авторы: Белик, Борзенко, Гордеев, Емельянов, Попенко, Федотов, Фиалкова, Филиппов, Хозегиев, Чиков

МПК: G01N 1/20

Метки: агрегат, железнодорожных, механизированный, опробывания, полувагонов, угля

...тяги, Сто О имость таких стационарных сооружений очень велика и требует большого количества людей для ее обслуживания. бражен описываемый м егат; на фиг, 2 - то ж ирован сбоку нный агрмыый в гоконвейе Механизиро ной плат моход тиров кости н поворотн ленточный а 3, уста шиной 4, ого с элев орник ой м н овленн шнеков дине атором ейера 7 ебкового конв8,Агрегат работает следуюшиГрейферным отборником 3а из вагона и подается в и м образом отбирается п одновре мныи бунк крашения простоя вагонов за счет нного опробыванич и возврата отегат состоит из саа раме которой смонризонтальной плоср 2, грейферного ото над проборазделочо конвейера 5, сое, промежуточного и приемного бунке8, затем топливо поступает в проборазделочную машину 4, где...

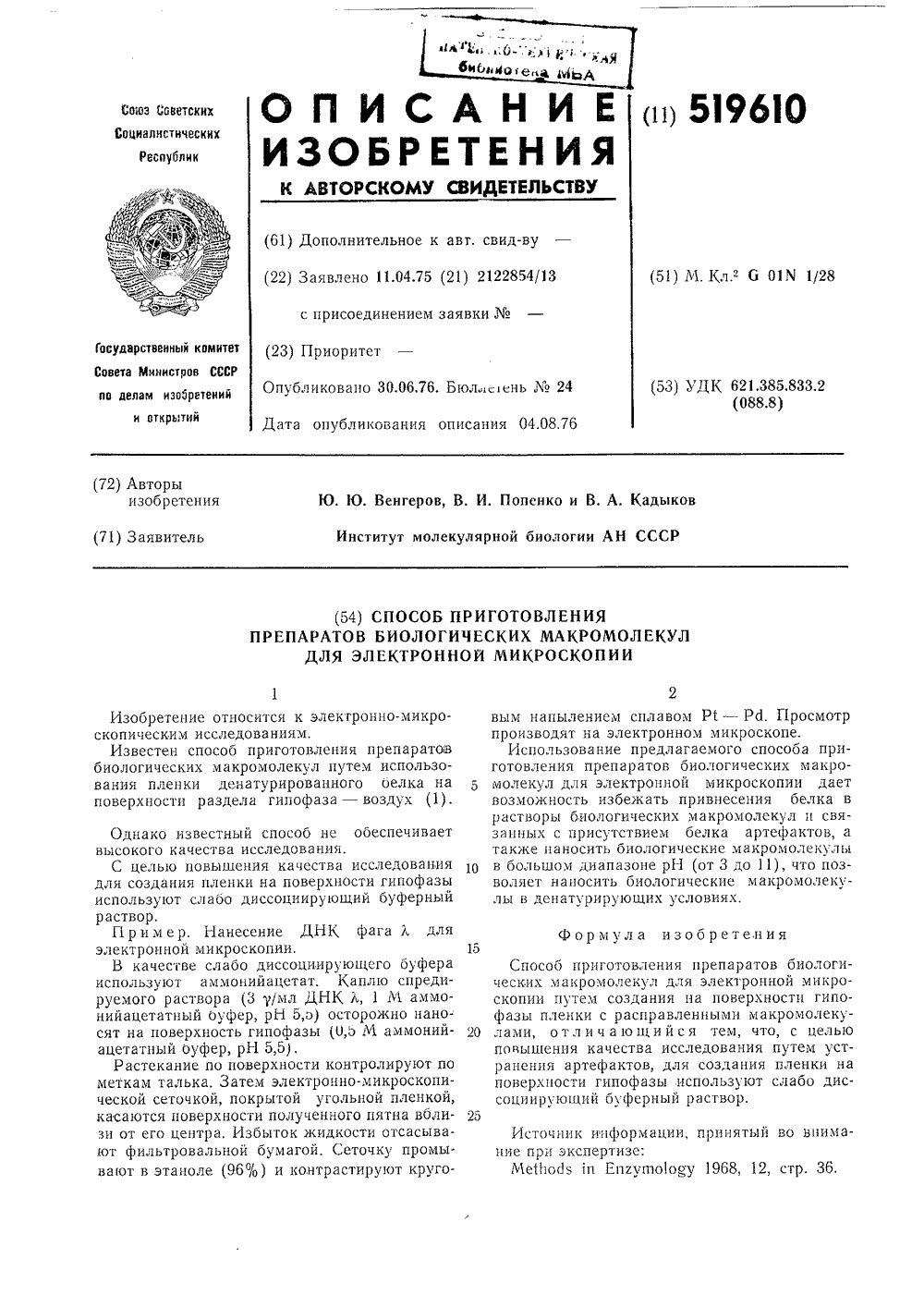

Способ приготовления препаратов в биологических макромолекул для электронной микроскопии

Загрузка...

Номер патента: 519610

Опубликовано: 30.06.1976

Авторы: Венгеров, Кадыков, Попенко

МПК: G01N 1/36, G01N 33/48

Метки: биологических, макромолекул, микроскопии, препаратов, приготовления, электронной

...присутствием белка артефактов, а также наносить биологические макромолекулы 10 в большом диапазоне рН (от 3 до 11), что позВоляет наносить биологические макромолекулы в денатурирующих условиях. осится к эл ованиям, приготовл ромолекул атурирова а гипофа ния препаратов путем использоного белка на а - воздух (1). еспеч Способ приго ческих макромо скопин путем с фазы пленки с О лами, отлича повышения кач ранения артефа поверхности гип социирующий б 5логи- икро- гипо- лекуцельюустки надис Источник информации, иние при экспертизе: Мейос 1 в 1 п Епкугпо 1 ору ятый во внима. 8, 12, стр. 3 Однако известный способ не оо ивает высокого качества исследования.С целью повышения качества исследования для создания пленки на поверхности гипофазы...

Ленточно-шлифовальное устройство

Загрузка...

Номер патента: 512037

Опубликовано: 30.04.1976

Авторы: Мигунов, Попенко

МПК: B24B 21/16

Метки: ленточно-шлифовальное

...можно плавно перемещать, например, микрометрическими устройствами. На чертеже в качестве примера выполнения этого условия грузы 10 и 11 снабжены специальными гайками 14 и 15 с контргайками 16 и 17.В особых случаях (при малых припусках на обработку) грузы могут быть соединены с механизмом подачи с помощью передаточного механизма, увеличивающего величину перемещения грузов, что повышает точногть момента перехода от одного усилия поджима и другому.На чертеже для примера в качестве передаточного механизма (пунктирными линиями) изображен рычаг 18 с осью поворота 19. Конец рычага 18 тросом 20 соединен коромыслом 3 механизма подачи. На другом конце рычага на тросе 21 закреплены грузы 22 и 23, Груз 22 взаимодействует не с опорной...

Устройство для определения шага измерения функции корреляции случайных сигналов

Загрузка...

Номер патента: 497598

Опубликовано: 30.12.1975

Автор: Попенко

МПК: G06G 7/19

Метки: корреляции, сигналов, случайных, функции, шага

...функции. Г 1 оэтому ключ в этотмомент открывается напряжением с компара торов и через делитель напряжения управляющсго генератора поступает на выход устройства. Наличие двух следящих фильтров, двух 30 компараторов, элемента И связано с необ 497598ходимостью измерения взаимнокорреляционной функции.функциональная схема устройства приведена на чертеже, где 1, 2 - следящие фильтры;3 - генератор периодических пилообразных сигналов; 4 и 5 - компараторы; 6 - элемент И; 7 - ключ; 8 - делитель напряжения.Устройство работает следующим образом.На входы фильтров 1 и 2 поступают исследуемые сигналы Х (1) и У, Фильтры, имеющие полосу пропускания Л, в зависимости ог величины управляющего, напряжения с выхода генератора Зпропускают на входы...

Устройство для автоматического управления роторным экскаватором

Загрузка...

Номер патента: 487989

Опубликовано: 15.10.1975

Авторы: Акутин, Верещагин, Попенко, Щербина, Яснопольский

МПК: E02F 9/20

Метки: роторным, экскаватором

...по сигналам с датчиков 15, б и 17 погонной погрузки, угла наклона и скорости движения ленты производится определение величины средней производительности за время реза. Эта величина через коммутатор 20, управляемый узлом 12, поступает на соответствующий регистр 21 или 22 средней производительности четного или нечетного реза, Госле окончания реза по команде узла 12 управления в блоке 23 сравнения производится сравнение величин, содержащихся в регистрах 21 и 22, и результат сравнения через переключатель 24 полярности, коммутируемый узлом 12 управления, синхронно с коммутатором 20 воздеиствует на задатчик 25 приращения подачи. С задатчика 25 на блок 4 программирования выдвижения приходит сигнал на изменение величины...

Плазменная горелка для сварки кольцевых швов

Загрузка...

Номер патента: 233429

Опубликовано: 15.03.1975

Авторы: Белов, Виноградов, Попенко, Сабуров, Солодкин

МПК: B23K 5/08

Метки: горелка, кольцевых, плазменная, сварки, швов

...оси электрода.Плазменная горелка содержит корпус 1, в который через изолятор 2 вставлен электрододержатель 3 с неплавящимся электродом 4. 15 Сопло 5 снабжено приводом, включающим шестерню 6, сидящую на скользящей посадке на изолирующей втулке 7, скрепленной с электрододержателем 3. Шестерня 6 входит в зацепление с шестерней 8, посаженной на 20 вал 9 электродвигателя с редуктором 10защиты зоны сварки горелки снабженполнительпым соплом 11. Ось каналаможет быть наклонена (см. фиг. 1) илраллельпа (фиг. 2) оси электрода.Горелка работает следующим образом.В сопло 5 подают плазмообразующий газ. При включении источника сварочного тока между электродом 4 и соплом 5 возникает дежурная дуга, плазму которой газ выдувает 30 через канал 12...

Способ получения шпагата

Загрузка...

Номер патента: 461192

Опубликовано: 25.02.1975

Авторы: Будницкий, Гребенникова, Грибакин, Дударенко, Елчина, Забран, Новиков, Обухова, Петрова, Полыгалова, Попенко, Сергеев, Серебрякова, Серков, Сидорова, Филимонова, Шимко

МПК: D07B 5/06

Метки: шпагата

...раствором полимера, отжима и последующей сушки, о т л и ч а ющ и йс я тем, что, с целью повышения сопротивления истиранию и увеличения срока служ бы шпагата, пропитку жгута проводят 5 -10%-ным водным раствором поливинилового спирта и после сушки пропитанный жгут обрабатывают расплавом смеси 60 - 65 вес, % воска, 8 - 12 вес. % парафина и 25 - 30 вес. % 30 канифоли. Примермашины сокозных нитеводным рас120 С в каьванну с распкерита), 10нифоли при Изобретение относится к текстильной промышленности, в частности к способу получения шпагата для связывания кип сена.Известен способ получения шпагата путем пропитки жгута из вискозных нитей раствором поливинил ацетата в органическом растворителе, отжима и последующей сушки. Полученный жгут имеет...

Способ модификации гидратцеллюлозного волокна

Загрузка...

Номер патента: 439545

Опубликовано: 15.08.1974

Авторы: Дорофеев, Ефремов, Кочешкова, Михайлов, Панова, Попенко, Терехова, Тихомирова, Токарева, Фролова, Шевляков

МПК: D01F 3/14

Метки: волокна, гидратцеллюлозного, модификации

...й о ао ф) фхтр хо цхо охи х фч:ыа ох оф ох СЧ хфф Ф хфх х ах,ооо х эо ахи1о оаох х 12,1 11,9 12,0 12,2 6192 9650 8140 13340 9498,596100 Таблица 3 Сохранение после прогрева в течение 20 ч при СП волокна К о о К Д х х о ф Ф: ф о 1 оо о у 2о й х х х ф оахххох4 ф хо о ао х х(0,5+0,5) Добавка к целлюлозе Без добавкиСажа ДГ- 0,5%Каптакс 0,5%Каптакс+ сажа ДГ- 1%439545 Таблица 4 Число циклов до разрываЗаказ 3522/1 О Изд.1890 Тираж 506 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 ном, содержащим добавку сажи или одного каптакса.В табл. 3 приведены данные о влиянии количества сажи и МБИ в добавляемой смеси на физико-механические...

Устройство для измерения корреляционной

Загрузка...

Номер патента: 382024

Опубликовано: 01.01.1973

Авторы: Попенко, Тихонов, Шадрин

МПК: G06F 17/15

Метки: корреляционной

...сумматоре-вычислителе 5 накапливающеготипа, При измерении корреляционной функции в нулевой точке (И( равно нулю) этот30 код суммы параллельно переписывается через5 10 схему перезаписи б по сигналу управления на реверсивный счетчик 9. Этот код остается неизменным в течение последующих п тактов измерения и суммирования ординат х (1) и(1+И 1).После суммирования этих а ординат сигналов предыдущий код суммы, который хранился в реверсивном счетчике 9, через схему перезаписи 7 по сигналу управления подается для вычитания на сумматор-вычитатель б, В зависимости от знака результата разности триггер знака 10 формирует сигнал на шину сложения или вычитания реверсивного счетчика, после чего с блока управления 3 на последовательный вход...

Устройство для определения размеров

Загрузка...

Номер патента: 380942

Опубликовано: 01.01.1973

Авторы: Белов, Виноградов, Комаров, Орлов, Попенко

МПК: G01B 7/06

Метки: размеров

...расширения д датчик выполнен в видщим образом Изобретение относится крительной технике, а именустройств для определениялируемых изделий.Известны устройства для определения размеров, содержащие датчик, выполненный пневмоэлектрическим, источник газового питания датчика, источник электрического питания датчика и измерительный прибор.Наличие пневмоэлектрического датчика в значительной степени ограничивает измерительный диапазон этих устройств.С целью устранения этого недостатка в предлагаемом устройстве датчик выполнен в виде плазматрона,На фиг. 1 изображена принма предлагаемого устройствсхема плазматрона.Устройство содержит датч1, выполненный в виде непларода 2, изолированного втулк4, имеющего сопло 5, газоподводов 7 и косвенной дуги 8;вого...

379687

Загрузка...

Номер патента: 379687

Опубликовано: 01.01.1973

Авторы: Авторы, Бец, Вараксин, Вышеславова, Дашевский, Дорофеев, Ефанов, Лыткина, Нагдасева, Попенко, Савельев, Цветков, Шевл

МПК: D01F 11/02

Метки: 379687

...5,45/1/2 дуетси.м ерс ра 2. Вискозныйрыбным удлинопитывают на пр70 пр:и вытягивавзоне насыщения;рыиио0 дли Пр едм из об иСпособ об да путегм его б дующей суш целью повы,ш работке подв тяжке 8 - 10 4 - 5%, Известен способ обработки агтокозогого шинного корда, при котором для улучшения прочности связи с резиной корд необходимо патронитать овязующнми агентам (алагезивамя) при,вытяжке на 2%,Однако при обработке в таюих условиях с удлининением 17 - 20% резко снижается модуль корда, что приводгтт к ускоренному разнаши- В ано Ео ши н.Предлоленный опособ обработки эластичного втгокозного щииного корда отличается тем, что с целью повышеттия усталостной прочности корда его обрабатывают при,вытяжке 8 - 10% и сушат при усадебке 4 - 5%,П;р и м...

Устройство для управления ленточным

Загрузка...

Номер патента: 407050

Опубликовано: 01.01.1973

Авторы: Авторы, Кшило, Попенко, Щербина, Яснопольский

МПК: E21C 47/04, G05B 19/10

Метки: ленточным

...высот подсыпки отвала в каждом из положений отвальной консоли Й, и величины перемещений отвалообразователя при изменении точек стояния 1 З.При включении устройства по команде блока управления 4 открывается ключ 6, и из программоносителя 3 в устройство сравнения 9 подается код координаты первого положения отвальной консоли.В устройстве сравнения 9 эта координата сравнивается с координатой действительного положения консоли, поступающей из датчика 16, определяется знак рассогласования и вырабатывается сигнал на ликвидацию рассогласования, подаваемый в станцию 14 управления приводом отвальной консоли. По сигналу управления включается привод 15 н осуществляется поворот консоли до прихода ее в запрограммированное положение.После...

Чугун

Загрузка...

Номер патента: 393351

Опубликовано: 01.01.1973

Авторы: Злобин, Лазарь, Менакер, Мираков, Поверенна, Попенко, Рубинштейн

МПК: C22C 37/00

Метки: чугун

...ни едм 1 зобретецпя Чугун, содержа10 кремний, никель, хотличаоиийся темпзносостойкости, оолово и серу прикомпонентов, %:15 УглеродМарганецКремнийНикельХрсм нь пс св й состав, %:3,1 - 3,40,6 - 0,91,9 - 2,50,15 - 0,250,4 - 0,60,25 - 0,350,1 - О,60,05 - 0,120,1 - 0,2Остально 3,1 - 3,40,6 - 0,91,9 - 2,50,15 - 0,250,4 - 0,60,25 - 0,35О,- 0,160,05 - 0,12О, - 0,2Остально Олово ераФосфор железо елез бп ИСА:-НИ,Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 12.Х 1.1971 ( 1712151/22-1)с присоединением заявкипубликовано 1 О.Н 111.1973, Бюллетень Мата опубликования описания 27,Х 1.9 Изобретение относится к области изыская материалов, предназначенных для изговлення гильз цилиндров двигателей внутннего...
