Попенко

Номер патента: 1472479

Опубликовано: 15.04.1989

Авторы: Жовтобрюх, Кучер, Попенко

МПК: C10B 39/12

Метки: кокса, кузов, приемно-транспортирующего, раскаленного, устройства

...чемобеспечивается нахлесточное сопряжение нижних 9 и верхних 10 футеровочных плит. Рядом установленные футеровочные плиты 9 и 10 соединены между собой и со стенками с помощью накпадок 13, а по углам кузова - угловыхнакладок 14, установленных на плитывнахлест, Балки 11 и 12 закрепленына стенках нежестко с помощью прикре пленных к стенкам скоб 15 (фиг. 4,5)соогветствующего размера, схватывающих балки. Скобы 15 размещены в местах расположения накладок 13 и 14,прикрепленных к стенкам с помощью болтовых соединений 16.При заполнении кузова раскаленным коксом футеровочные плиты 9 и 10 быстро нагреваются и, терморасширяяоЬ, перемещаются на балках 11 и 12 благодаря нахлесточным сопряжениям между плитами Металлоконструкция стенок при этом...

Номер патента: 1397609

Опубликовано: 23.05.1988

Авторы: Бодров, Болдырев, Глушков, Зильберман, Калинин, Куландин, Кутаркин, Лукиянова, Огурцов, Попенко, Фомичев

МПК: F01D 17/20

Метки: турбодетандером, установки, электротехнологической

...7 через кон 1397609такт 2 подключен к сервомотору 7,Датчик 20 положения сервомотора 11подключен к сервомотору 11 через контакт 29.При этом регулятор 15 воздействуетна задатчик 13, поддерживая на выходе нулевой сигнал, что обеспечиваетего безударное подключение к сервомотору 5. Первый регулятор 19 противодавления воздействует на сервомотор 5, обеспечивая необходимый расходгаза для поддержания заданного давления в топливном коллекторе станции,Мощность генератора 3, при этом 15определяется расходом газа через ЧВД1 и ЧВД 2 в топливный коллектор станции,Оптимизация этого режима обеспечивается тем, что датчик 21 воздейст пвует на сервомотор 7, удерживая его вположении открытия клапана 6 с цельюпредотвращения дросселирования газав клапане...

Номер патента: 1394272

Опубликовано: 07.05.1988

Авторы: Вертий, Кириленко, Кусайкин, Попенко, Сиренко

МПК: H01J 23/20

Метки: открытый, резонатор, свч

...наличие каналов излучения на других распространяющихся гармониках спектра, приводящих к дифференционным потерям.Ограничение на величину отношения продиктовано технологическими соображениями, связанными с трудностями изготовления гребенки со слишком тонкими ламелями или слишком узкими щелями, Индексы 3 и г описывают числовибраций резонансного поля в щеляхрешетки по высоте и ширне. Дальнейшее увеличение г свыше значения 2 неприводит к улучшению параметров системы, например, по коэффициенту отраженияВ, . Параметр 1 определяетколичество вариаций поля по высотеЬ, и, следовательно, "развитость"периодической структуры и омическиепотери в системе, В связи с этим увеличение 1 более 2 не является целесообразным.Интервал изменения Ь...

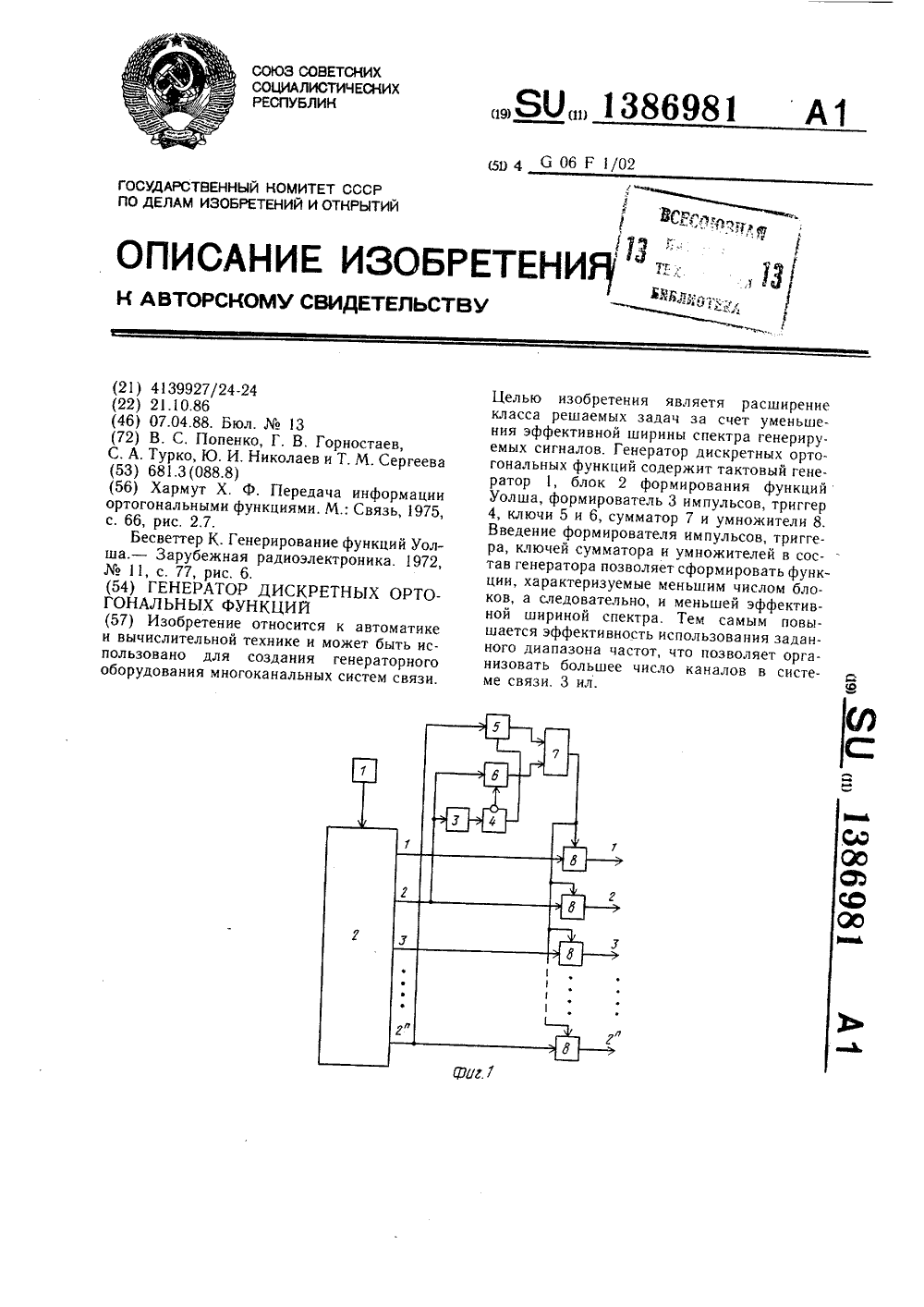

Номер патента: 1386981

Опубликовано: 07.04.1988

Авторы: Горностаев, Николаев, Попенко, Сергеева, Турко

МПК: G06F 1/02

Метки: генератор, дискретных, ортогональных, функций

...нулевой операнд на выходе сумматора 7.Таким образом,на выход сумматора 7 проходит сигналлибо с 2"-го, либо с второго выхода блока2. Этот сигнал умножается в умножителях 408 на функции Уолша.На фиг. 2 приведены временные диаграммы, иллюстрирующие формирование функции Ф (56): а - выход тактового генератора 1; б - второй выход блока 2; в -2"-й выход блока 2; г - выход блока 2, соответствующий функции Уолша %а 1 (5,0);д - выход ключа 5; е - выход сумматора 7;ж - выход сумматора 7; з - выход соответствующего умножителя 8; на которомформируется функция Ф (5,6).Известно, что с увеличением числа нулей комплексной огибающей фазоманипулированного сигнала происходит смещениеспектра комплексной огибающей фазоманипулированного сигнала в...

Номер патента: 1385313

Опубликовано: 30.03.1988

Авторы: Кудряшов, Попенко

МПК: H04L 15/18

Метки: кода, морзе, формирователь

...и выдвижение с последнего выходя регистра 4 сдвига на вход третьей линии 1 задержки. Появление 1 ца30 35 вого ключа 2 подается единичный потен циал, обеспечивающий прохождение тональной частоты с выхода первого тонального генератора 4 через первый ключ 12 на выход формирователя (фиг, 2 д); т,е, на выходе присутствует элемент знака кола Морзе 45 (точка), заполненный тональной частотой Р..Таким образом обеспечивается заполнение точки и тире разными частотами, причем Р, Р,.После прохождения кодовой комбина 50 5 О 5 20 25 2п+1-м выходе регистра 14 сдвига прекращает подачу единичного потенциала с выхода блока 7.При перемещении по последним выходам регистра 4 сдвига кодовой комбинации элемента знака тире (фиг. 2 а) на всех трех выходах...

Номер патента: 1385312

Опубликовано: 30.03.1988

Авторы: Кудряшов, Попенко

МПК: H04L 15/00

Метки: радиотелеграфистов, тренажер

...И 24 и 25, то в зависимости от состояния триггера 23 на выходе элемента И 24 (25) появляется им пульс, который поступает на первый (второй) вход узла 17 определения длительности паузы. 5 0 Если первым элементом знака была точка, то импульс с выхода элемента И 25 поступает на вторые входы элементов И 22, обеспечивая считывание информации с выходов счетчика 20 на одни входы компаратора 13 и на вторые входы элементов И 29, обеспечивая считывание информации свыходов счетчика 27 на. другие входы компаратора 3. 20Если первым элементом знака было тире, то импульс с выхода элемента И 24 поступает на вторые входы элементов И 21, обеспечивая считывание информации с выходов счетчика 19 на одни входы компаратора 12 и на вторые входы элементов И...

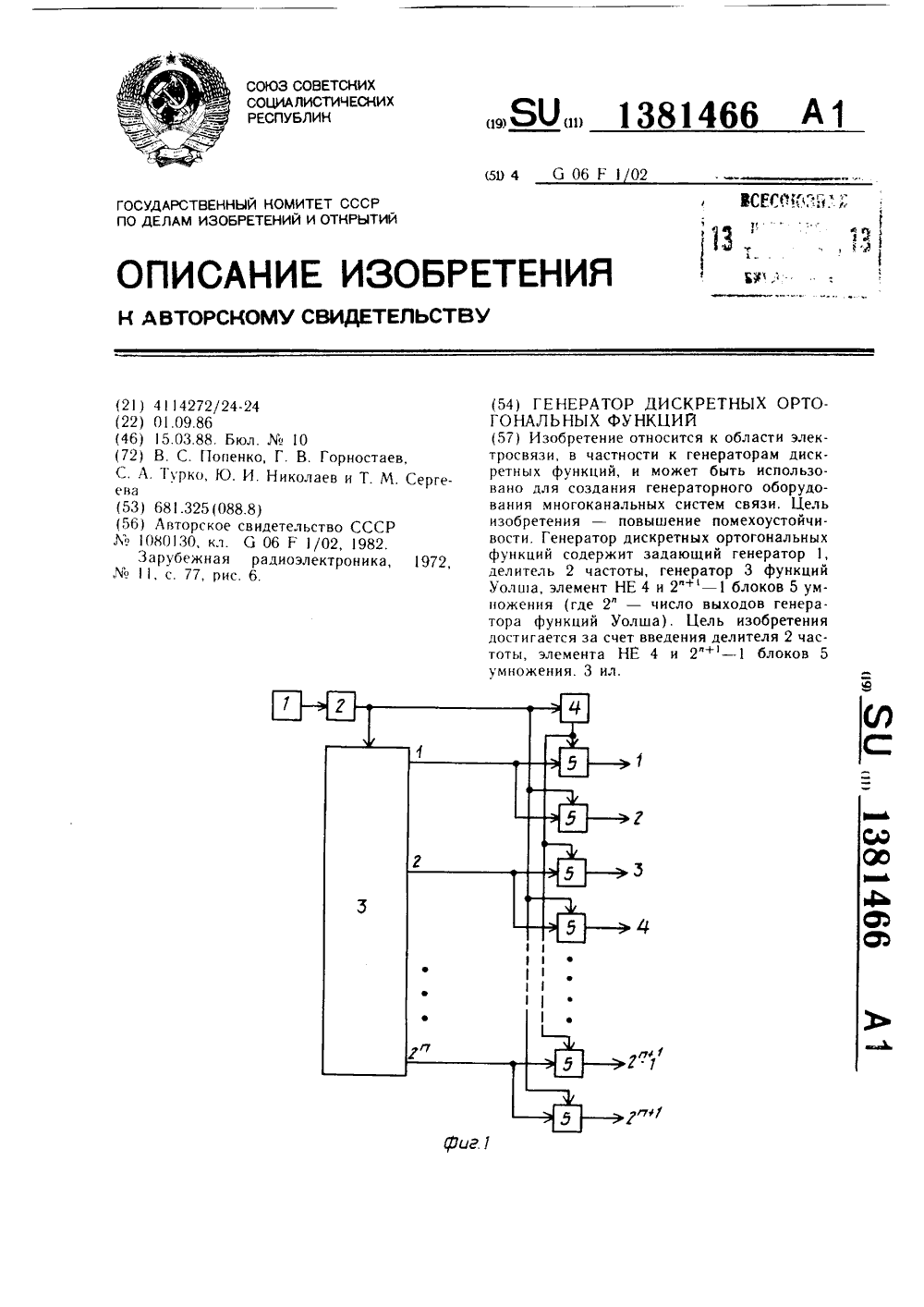

Номер патента: 1381466

Опубликовано: 15.03.1988

Авторы: Горностаев, Николаев, Попенко, Сергеева, Турко

МПК: G06F 1/02

Метки: генератор, дискретных, ортогональных, функций

...4 и 2"+ - 1 блоков 5множения. 3 ил.(:Оставитсдь (; Кт ронРедактор Л Ренин Текред И Верее Корректор (: ЧерниЗаказ 84343 Тираж 704 11 одписносВНИИПИ Государственного комитста С:(;(:Р по дезам изобретений и открытий113035, Москва, Ж - 35, Раугислаи наб д. 4 5Производственно-по.чиграфическое предприитие, г Ужгород, .ч, 11 роектнаи. 4 В ортогональности функций, генерируемых предлагаемым генератором можно убедиться путем перемножения любых сигналов системы. Формула изобретенияГенератор дискретных ортогональных функций, содержащий задающий генератор, делитель частоты, первый блок умножения и генератор функций, причем выход задающего генератора подключен к входу делителя частоты, выход которого подключен к входу генератора функций, первый выход...

Номер патента: 1378078

Опубликовано: 28.02.1988

Авторы: Кудряшов, Попенко

МПК: H04L 15/00

Метки: обучения, радиотелеграфистов

...53 предъявленый раздражитель, навторые входы элементов И 36 и 37, напервые входы которых поступают потенциалы с соответствующих выходов регистров 34 и 35 сдвига, и на элемент42 задержки, время задержки которогоравно суммарной задержке в элементахИ 37 и 39 и элементах ИСКЛЮЧАЮЩЕЕИЛИ-НЕ 38. Так как кодовые комбинациив регистрах 34 и 35 сдвига одинаковы,то положительный потенциал на выходеэлементов ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ 38 неизменяется, на выходе элемента И 39единичный потенциал, который приложенк первому входу элемента И 40. Импульс с первого выхода элемента 42задержки, поцанный на второй вхсдэлемента И 40, проходит на первыйвход блока 6 регистрации, зафиксировав в счетчик 51 правильный ответ,и через элемент ИЛИ 11 - на вход делителя 14...

Номер патента: 1375563

Опубликовано: 23.02.1988

Авторы: Козыркин, Попенко, Толмачев, Федоров

МПК: C01B 33/04

Метки: дихлорсилана

...50 160 50 25 41 160 22 155 28 17 43 150 5 42 170 30 38 20 63 30 20 180 39,2 60,8 220 10 Известныйспособ ВНИИПИ Заказ 728/21 - Тираж 446 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 1Изобретение относится к получениюхлоридов кремния,Цель изобретения - повышение вы"хода дихлорсилана.П р и м е р, Порошкообразную крем 5немедную массу с 5 мас.% Сц загружают в вертикальный кварцевый реак"тор (д 30 мм, Ь = 1500 мм) . Черезкремнемедную массу пропускают хлорпри 320 С со скоростью 9 г/л. Далее путем отключения нагрева снижаюттемпературу до 160 С. Температураслоя в, реакторе контролируется двумятермопарами в карманах, погруженных 15до середины слоя кремнемедной массыс выводом на самописец пульта управления, После...

Номер патента: 1372079

Опубликовано: 07.02.1988

Авторы: Бодров, Болдырев, Глушков, Калинин, Куландин, Лукиянова, Ницкевич, Огурцов, Попенко, Судаков, Фомичев

МПК: F02C 6/08

Метки: энергетическая

...к входной магистрали,о т л и ч а ю щ а я с я тем, что, с 30 целью повыпения КПД, установка снабжена вторым турбодетандером, вход которого подключен к выходной магистрали за теплообменником, а выход - ктрубопроводу рециркуляции перед холодильником. ставитель В. Ерофеевахред М. Ходанич едактор М. Бланар орректор Н л Заказ 465 Тираж ударствен иэобрете ва, Ж, одписно ИИПИ комитета СССР крыти по дел13035, Мо ии и Рауш 4/5 я н оизводственно-полиграфическое предприятие,1 13Изобретение относится к теплоэнергетике, а именно к энергетическим установкам, и может быть использовано на копрессорных станцияхгазотранспортных систем.Цель изобретения - повьппение КПДустановки.На фиг. 1 изображена схема предлагаемой энергетической установки;на фиг. 2...

Номер патента: 1370659

Опубликовано: 30.01.1988

Авторы: Горностаев, Николаев, Попенко, Сергеева, Турко

МПК: G06G 7/26

Метки: колебаний, ортогональных, формирования

...Р2 Рш;2 Р + 2 Рш), где ш = 0,1,2, имеют-",(2.) .30 А собственные функции любой самосопряженной краевой задачи (таковойявляется рассматриваемая ) являютсяортогональнымиДля организации группы каналовсистемы передачи информации необходимо наличие группы аналогичных устройств, формирующих колебания, описываемые полиномами разных порядков,3 3706вид затухающей экспоненты, а колебания, описываемые зеркальным полиномом на интервалах О + 2 Рш; Р ++ 22 п , имеют вид возрастающей экспо-ненты. Поэтому колебания на этих участках целесообразно не подавать навыход устройства а при сшиванииколебаний на интервалах 1 О + 2 Рш;Р + 2 Рш , описываемых прямым полиномом, и колебаний на интервалахР + 2 Рш; 2 Р + 2 Рш), описываемых зеркальным полиномом,...

Номер патента: 1368899

Опубликовано: 23.01.1988

Авторы: Горностаев, Ефимов, Николаев, Попенко, Турко

МПК: G06G 7/26

Метки: воспроизведения, колебаний, ортогональных

...М. Демчик Заказ 298/52 Тираж 704 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 при начальных условиях в интеграторах 1, 4 и 5 соответственно1 Ц(0) - 01 П(0) - 0 и единичном коэффициенте передачи 5 усилителя, формируемых известным устройством.В то же время в системах многоканальной связи с переносчиками, формируемыми предлагаеьвм устройством,10 обеспечивается выигрыш в полосе частот: для 50-канального варианта не менее 153, для 100-канального не менее 207, для 200-канального не менее , 227. по сравнению с переносчиками синусно-косинусной последовательности. При этом с учеличением числа...

Номер патента: 1368753

Опубликовано: 23.01.1988

Авторы: Вертий, Иванченко, Луханин, Попенко, Тарапов, Троценко, Шестопалов

МПК: G01N 24/10

Метки: резонансная, спектрометра, ячейка

...равно и д/2,г ,е и - целое число, причем кювета;, я образца расположена с зазором относительно дифракционной решетки, мр Б Поцписнаел. Проектная, 4 Ужгород,Изобретение относится к устройствам для исследования магнитных свойств веществ методом электронного парамагнитного резонанса (ЭПР) в мил 5 лиметровом и субмиллиметровом диапазонах длин волн и может найти применение в ядерной физике, биологии, химии и т.д.Цель изобретения - обеспечение 10 измерений нри сверхнизких температурах без ухудшения чувствительности и разрешающей способности спектрометра.На чертеже изображена резонансная 15 ячейка спектрометра.Резонансная ячейка спектрометра состоит из квазиоптического открытого резонатора (ОР), образованного сферическим зеркалом 1 и...

Номер патента: 1363500

Опубликовано: 30.12.1987

Авторы: Кудряшов, Попенко

МПК: G09B 19/26, H04L 11/08

Метки: радиотелеграфиста, тренажер

...с пони 50 женной на одну группу в минуту скоростью.Если скорость передачи оператора с телеграфного ключа 1 соответствует или отличается незначительно (не более 57., т.е. на одну временную метку) от скорости контрольных знаков, поступающих с формирователя 4, то на выходе элементов 13 и 14 запрета блока 2 импульса не будет (или будут короткие импульсы), следовательно, записи счетных единиц (временных меток) в счетчики 17 и 18 с генератора 19 не будет (или их будет мало). Счетчик 28 блока 7 переполняется раньше, чем заполняется один иэ счетчиков 17 или 18. Импульс переполнения с выхода счетчика 28 поступает на второй вход триггера 29, обеспечив появление на его первом выходе нулевого потенциала, который подается на вторые входы...

Номер патента: 1352229

Опубликовано: 15.11.1987

Авторы: Зеленкин, Попенко

МПК: G01F 23/24, G01F 23/26

Метки: дискретный, уровнемер

...Работой кольцевого распределителя 5 управляетгенератор 6. В исходном состоянии пе реключатель 2 типа измерения включенна компаратор 3 напряжения. При подключении контактов 14, находящихся вэлектропроводной жидкости, к компаратору 3 напряжения напряжение источо ника 15 питания через переключательканала измерения - электропроводнуюжидкость - переключатель канала измерения подается на вход компаратора 3напряжения (замкнутая цепь), На выходе компаратора напряжения появляется 35высокий уровень напряжения, которыйподается на вход элемента 2 И 7 и разрешает прохождение тактовых импульсов с генератора,б, на счетчик 10.40 Импульсы с генератора подаются синхронно с подключением токопроводящихконтактов. Происходит счет контактов14 уровнемера,...

Номер патента: 1345234

Опубликовано: 15.10.1987

Авторы: Кудряшов, Попенко

МПК: G09B 7/07

Метки: обучения

...11 эасчет заднего фронта импульса с выхода одновибратора 35, поступаетчерез элемент ИЛИ 12 на вход блока 4,обеспечив появление сигнала на выходе дешифратора 20, на вход регистратора 5, установив триггеры 23 внулевое состояние, регистр 21 исчетчик 22 - в исходное состояние,а затем импульсом с выхода элемента25, записав,"единицу" в регистр 21,на второй вход счетчика 33, зафиксировав очередное предъявление символа на табло блока 8, и на вход элемента 37 (задержка необходима дляразделения высвечивания символов натабло блока 8), Импульс с выходаэлемента 37 через элемент ИЛИ 39поступает на вход одновибратора 35,запустив последний и высветив натабло блока 8 очередной стимул.Если обучаемый неправильно воспроизвел символ, то на выходе узла2...

Номер патента: 1339618

Опубликовано: 23.09.1987

Авторы: Кудряшов, Попенко

МПК: G09B 19/26

Метки: навыков, профессиональных, радиотелеграфистов

...40 45 50 55 счетчика 29, и первый (счетный) входсчетчика 31 .Если число временных меток (импульсов), поступивших на второй (вычитающий) вход счетчика 294, равно,больше или меньше на один импульсчисла, импульсов, поступивших на первый (суммирующий ) вход, то на одномиз трех его выходов появляется еди"ничный потенциал, который через элемент ИЛИ 30, и элемент И 12 поступаетна запрещающий вход элемента 13,предотвратив фиксацию элемента знака,нарушение соразмерности в котором непревышает допустимых пределов.Если число импульсов (временныхметок), поступивших на второй (вычитающий) вход счетчика 29 больше илименьше на два и более импульсов, поступивших на первый (суммирующий)вход, то на выходах счетчика 29, единичный потенциал отсутствует. На...

Номер патента: 1336086

Опубликовано: 07.09.1987

Авторы: Кудряшов, Попенко

МПК: G09B 19/26

Метки: радиотелеграфиста, тренажер

...е. обучаемый правильно распознал знак, то с выходов элементов 53 и 54 поданы одинаковые потенциалы на оба входа каждого элемента 55, Нулевой потенциал на выходах элементов 55 не изменяется (на выходе элемента 21 нулевой потенциал). Импульс ответа через элемент 30 (время задержки выбрано равным сумме времени срабатывания элементов 23, 53 (54), 55, 21, (28) и элемент 29 проходит в счетчик 26, так как с выхода инвертора 28 на вход элемента 29 поступает единичный потенциал, и фиксирует правильный ответ. Импульс с выхода элемента 19 возвращает регистры 11 и 12 и счетчик-дешифратор 38 формирователя 4 в исходное состояние и, пройдя через элементы 34 и 36 и элемент 17, поступает на вход формирователя 3, обеспечив подачу второго эталонного...

Номер патента: 1322359

Опубликовано: 07.07.1987

Авторы: Кудряшов, Попенко

МПК: G09B 19/26

Метки: оценки, пригодности, профессиональной, радиотелеграфистов

...22 появляется импульс, который через элемент ИЛИ 28 поступает на вход триггера 8 и, перебросив его, обеспечивает появление единичного потенциала на инверсном выходе. Одновременно импульс с выхода формирователя 22 поступает ца информационный вход элемента 24, на запрепьающий вход которого подается нулевой потенциал с выхода ключа ЗО, и через элемент ИЛИ 26 проодит на вход формирователя 19. Формирователь 19 формирует кодовук ком бина цию соответствующего знака.С выхода формирователя 19 кодовая кмбицация поступает на вход формирователя 23 и через элемент ИЛИ 14 на вход лектроакустического преобразователя 4 и информационные входы элементов И 9 и 10. С выхода элемента И 1 О (так как на его управлякщий вход подается единичный потснциал с...

Номер патента: 1320837

Опубликовано: 30.06.1987

Авторы: Кудряшов, Попенко

МПК: G09B 19/26

Метки: навыков, профессиональных, радиотелеграфистов

...формироВятеля 5 Определяет начало формируемого элемента знака (тире, точки) и конец па зы, а каждый четный импульс - конец формирования элемента знака и начало формирования паузы.Так как длительность паузы, следующей за третьей точкой, составляет не менее 2 (двойная длительность паузы между знаками), то после передачи зкака из четь:рех элементов (Б) четный счетчик 3 г)ереполНяется и на выходе соответствующего четного индикатора 30 появляется импульс, который, поступая через элемент 9 на выход с;етчика-дешифратора 14, осуществляет установку последнего Б исходное положение, а воздействуя ка вторые входы счетчиков 31, обеспечивает считывание информации с последних на индикаторы 30, которые фиксируют индикацию длительности переданных...

Номер патента: 1317468

Опубликовано: 15.06.1987

Авторы: Кудряшов, Пономарев, Попенко

МПК: G09B 19/26

Метки: отбора, профессионального, радиотелеграфистов

...инвертора 40 41 поступает потенциал, По окончании времени задержки импульс с выхода элемента 42 поступает на входы триггеров 25 и 26, устанавливая последние в единичное состояние,45Если после очередного тактового импульса тон изменился, стал ниже, а испытуемый допускает ошибку, т,е, нажимает кнопку "Не изменился", то импульс с выхода пульта 1 поступает на вход элемента 31 и через элемент 37 - на входы элементов 27 и 28, а через элемент 36 - на вход элемента 42, С выхода элемента 27 импульсов через информационный вход элемента 33 поступает на вход элемента 30, но дальше не проходит, так как на дру.гом его входе имеется нулевой потен.циал. Одновременно импульс с выхода элемента 27 поступает через элемент38 на вход инвертора 40,...

Номер патента: 1310352

Опубликовано: 15.05.1987

Авторы: Бала, Галяновский, Гончаров, Лисачук, Попенко, Попова, Рыщенко

МПК: C03C 8/04

Метки: глазурь

...сырьевые материалы, мас.7: 27-33 9 - 124,5-620-242-35-79-102-32-3 5-6 0,5-5,0Приготовление глазури осуществляют следующим образом,ПесокЦирконовый концентратОксид цинкаБарный ангидридДоломитМелКаолинУглекислый барий ПоаСода кальцинированнаяУглекислый литий 2Цель изобретения - повышение белизны, снижения температуры варки фритты и обжига, расширение интервала обжига прн сохранении термостойкости и блеска,Следующие конкретные составы глазури приведены в табл. 1Согласно сырьевому составу шихтуют материалы и производят варку фритты при температуре не выше 1300 С(1250-1290 С), Готовую сгранулированную фритту загружают в шаровые мельницы для помола до остатка на сите0056 - 0,1-0,27В качестве мельничной добавки вводят на помол каолин,глину, КМЦ...

Номер патента: 1292015

Опубликовано: 23.02.1987

Авторы: Ачкасов, Денисов, Попенко

МПК: G06G 7/48

Метки: многоканальной, моделирования, связи, системы

...функции. Выходные сигналы перемножителей 4 суммируются в сумматоре 5, и с его выхода суммарный сигнал поступает в линию связи,На приемной стороне генератор 6 функций Уолша вырабатывает функции аналогично генератору 1 функций Уолша на передающей стороне. Работа делителя 7 частоты, управляемыхинверторов 8 аналогична работе делителя 2 и инверторов 3 на передающей стороне соответственно, Таким образом, на вторые входы перемножителей 9 поступают сигналы, аналогичные тем, которые поступают на вторые входы перемножи 15 2телей 4, На первые входы перемножителей 9 поступает входной сигнал с выхода линии связи. В перемножителях 9 произвоцится умножение входного сигнала на одну из ортогональных функций. Сигналы с выходов перемножителей 9...

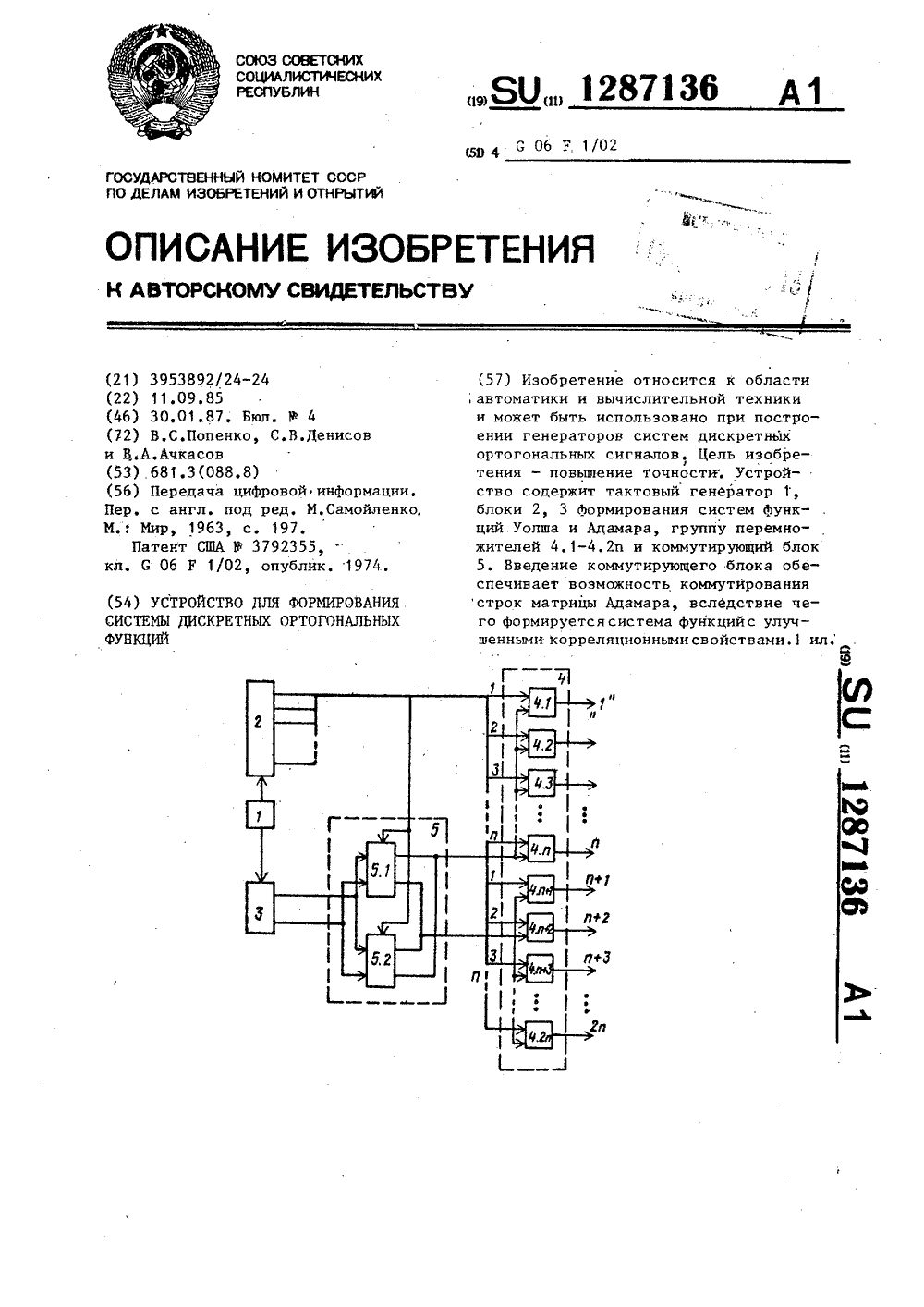

Номер патента: 1287136

Опубликовано: 30.01.1987

Авторы: Ачкасов, Денисов, Попенко

МПК: G06F 1/02

Метки: дискретных, ортогональных, системы, формирования, функций

...с первого по п/2-й умножается на матрицу Н, а в столбцах с (п/2+1) по п-й - на матрицу Н, Умножение осуществляется в перемножителях 4 1 - 4 2 п, а переход от матрицы Н к Н обеспечивается подачей на управляющий вход блока 5 сигнала второй Аункции Уолша. На выходах перемножителей Формируется система 2 п ортогональных Аункций в соответствии с матрицей А = Иф(Н, Н ): 1 128Изобретение относится к автоматикеи вычислительной технике и может бытьиспользовано при построении генераторов систем дискретных ортогональныхсигналов.Цель изобретения - повышение точности,На чертеже представлена функциональная схема устройства.Устройство содержит тактовый генератор 1, блок 2 Аормирования системыФункций Уолша, блок 3 Аормированиясистемы функций Адамара...

Номер патента: 1285612

Опубликовано: 23.01.1987

Авторы: Кудряшов, Попенко

МПК: H04L 11/08

Метки: скорости, телеграфирования

...(фиг.З 6), а навыходе формирователя 2 - импульснаяпоследовательность, сформированнаязадним фронтом (фиг.Зъ) передаваемыхэлементов знака. Первый импульс с выхода формирователя 1 поступает на элемент 4 задержки и на первые входы элементов И 9. Так как на выходах сдвигающего регистра 8 логическая "1" отсутствует, то на выходах элементов И 9 нулевой потенциал. Задержанный на полпериода импульс с выхода элемента 4 задержки поступает на вход записи (второй) сдвигающего регистра 8, записывая "1" в его первый разряд (фиг.З). Импульс с выхода формирователя 2, соответствующий началу паузы между элементами знака, переводит триггер 5 в первое положение (фиг.Зе). Единичный потенциал с первого выхода тригера 5 поступает на управляющий вход ключа...

Номер патента: 1269159

Опубликовано: 07.11.1986

Авторы: Горностаев, Ефимов, Николаев, Попенко, Попов

МПК: G06G 7/26

Метки: генератор, функций

...получаются из 11(с) смещениемво времени на величинутак как Значения Лопределяются уравнением-( Л,+2,1544)-2,15443 32, 1544+ Таким образом, выбрав определенное значение А, определив можно получить систему Б собственных,а. следовательно, ортогональныхномов (колебаний). 11 редлагаемое устройство формирует колебания первого, второго и третьего порядка. Период формирования колебания на выходе интегратора 5 равен 21. В первый канал колебание третьего порядка подается с задержкой 21 - через элемент 7 задержки и ключ 10Во второй канал поступает колебание второго порядка с задержкой 21 - Т , в третий - с задержкой 21, где= Л - Л,; ": Л- Л, р Л - собственные значейия колебаний, описываемых Функциями соответствующего порядка, В таблице...

Номер патента: 1255908

Опубликовано: 07.09.1986

Авторы: Вертий, Киселев, Попенко, Попков, Тарапов, Шестопалов

МПК: G01N 24/02

Метки: двойного, резонанса, спектрометра, электронно-ядерного, ячейка

...основании с резонатором,а подвижная соединена с катушкой 2индуктивности, Катушки 2 и 3 индуктивности соединяются высокочастотным кабелем с генератором 5 ВЧ-колебаний. Изменение шага намотки катушек 2 и 3 индуктивности осуществляется при помощи двух направляющих 6и 7, к которым прикреплены первыйи последний витки катушки, при этомнаправляющие 6 и 7 связаны кинематически с микровинтами 8 и 9, Возбуждение и вывод из СРЧ резонаторапроисходит через устройства ввода ивывода.Ячейка спектрометра ДЗЯР рабо;"- ет следующим образом. Диэлектрический резонатор возбуждают электромагнитной волной. В зависимости от диэлектрической проницаемости диэлектрического стержня 1 образца предварительно посредством устройств, состоящих из направляющих 6 и 7 и...

Номер патента: 1246117

Опубликовано: 23.07.1986

Авторы: Ефимов, Кудряшов, Николаев, Попенко, Попов

МПК: G06G 7/26

Метки: генератор, заданной, колебаний, формы

...Это колебание подается на первый вход сумматора 9, 1246117на второй вход которого подается колебание, описываемое функцией р . В результате на выходе сумматора 9 формируется колебание, описываемое функцией Эрмита второго порядка, Это колебание одновременно подается. через элемент ИЛИ 16 на выход канала, на вход линии 13 задержки, на первый вход умножителя 8 второго канала, на второй вход которого с интегратора 6 1 О поступает колебание, описываемое функцией текущего времени, и на второй вход сумматора 9 третьего канала, По истечении формирования соответствующего (1) с выхода линии 13 задержки колебание описываемое функцией Эрмита второго порядка, подается повторно на выход третьего канала. Т. е, на базе первого канала организуется...

Номер патента: 1229782

Опубликовано: 07.05.1986

Авторы: Ачкасов, Денисов, Попенко

МПК: G06G 7/48

Метки: многоканальной, моделирования, передачи, системы

...первый 5 и второй 6 групповые Фильтры, первый 7 и второй 8модуляторы, генератор 9 несущих,второй сумматор 10, линию 11 связи,а в модели приемной стороны - первый12 и второй 13 групповые фильтры,первый 14 и второй 15 демодуляторы,генератор 16 несущих, сумматор 17,временной селектор 18, генератор 19функций Уолша, группу перемножителей,20 и интеграторы 21,Устройство работает следующим об разом.На первые входы перемножителей 1поступают входные сигналы. В перемно.жителях происходит их умножение насоответствующие функции Уолша, поступающие на вторые входы перемножителей с выходов генератора 2:функцийУолша. Сигналы с выходов перемножителей поступают на входы сумматора3, с выхода которого суммарный сигнал поступает на вход временногоселектора...

Номер патента: 1228158

Опубликовано: 30.04.1986

Авторы: Вертий, Попенко, Сиренко, Чистякова

МПК: H01J 23/18

Метки: открытый, резонатор

...и т.д.Целью изобретения является улуч,шение спектральных характеристик ОР путем обеспечения одномодового режима работы,На чертеже представлена схема предлагаемого резонатора.Предлагаемый ОР содержит два зеркала 1,2, расположенных на одной оси параллельно друг другу. На периферийной части зеркал . расположена периодическая структура 3, параметры которой и ее длина определяются из следующих соотношений: где- резонансная длина волныНМрабочего колебания ВИ;Й - расстояние между зеркаламис - длина периферийной частизеркала;Х - период структуры, расположенной на ней.Центральная часть зеркала представляет собой отрезок осесимметричной полой фигуры 4, длина которой определяется соотношением 2Предложенный ОР работает следующим...
