Попенко

Номер патента: 1223271

Опубликовано: 07.04.1986

Авторы: Кудряшов, Попенко

МПК: G09B 19/26

Метки: пригодности, профессиональной, радиотелеграфистов

...испытуемого импульсом с выхода диода 9.В блоке 14 фиксируется число правильных ответов каждого испытуемого и общее число предъявлений сигнала для различения.Если испытуемый из числа предъявленных 30 сигналов дает 24 - 26 правильных ответов, то импульс с второго выхода счетчика-дешифратора 36 через элемент ИЛИ 37 поступает на вход регистра 56 блока 1 и обеспечивает подачу единичного потенциала с его второго выхода на первый вход элемента И 58, После 30 предъявлений на выходе счетчика 32 блока 14 появляется импульс переполнения, который поступает на вход индикатора 33, зафиксировав число предъявлений, на вход элемента 34 задержки и возвращает счетчик 32 в исходное состояние. По истечении времени задержки импульс с выхода элемента 34...

Номер патента: 1223270

Опубликовано: 07.04.1986

Авторы: Кудряшов, Попенко

МПК: G09B 19/26

Метки: радиотелеграфиста, тренажер

...и на вход сумматора 9, осуществляя включение генератора 35(фиг. 8 з). Единичный потенциал с выходатриггера 3, поступая на вход формирователя 4, своим передним фронтом формируетимпульс (фиг, 8 и), который, поступая навход элемента ИЛИ 26, обеспечивает повторное выдвижение знака с выхода регистра 21(фиг, 8 г). Контрольный знак с выхода регистра 21 поступает через элемент И 10 навход узла 36 одновременно с воспроизводимым знаком, поступающим с выхода элемента 40 на вход узла 36, так как время задержки элемента 40 равно сумме времени задержки элементов 23 и 24. Одновременно звуко- ЗОвой образ контрольного знака воспроизводится головными телефонами 29 (фиг. 8 д),обеспечивая подскачку обучаемому,При равенстве переданного и контрольного знаков...

Номер патента: 1218487

Опубликовано: 15.03.1986

Авторы: Кудряшов, Попенко

МПК: H04L 15/18

Метки: кода, морзе, формирователь

...конца знака через первую линию 6 задержки поступает на первый управляющий вход регистра 4 сдвига (фиг.2,1 ), осуществив перевод последнего в режим параллельной записи, а пройдя вторую линию 7 задержки, поступает на второй управляющий вход регистра 4 сдвига (фиг, 2, 2 ), обеспечив параллельную запись двоичного формализованного числа с выходов шифратора 3 в регистр 4 сдвига.Тактовые импульсы, поступающие с выхода генератора 5 тактовых импульсов на тактовый вход регистра 4 сдвига (фиг. 2, ц ), производят перемещение знака, записанного с 1-го по и-й разряд регистра сдвига 4, в последующие разряды вплоть до Зп, тем самым изменяя скорость передачи текста с двенадцати групп в 1 мин до четырех групп в 1 мин (фиг. 2, ), за счет увеличенной паузы...

Номер патента: 1214224

Опубликовано: 28.02.1986

Авторы: Байдин, Борзенко, Зарубин, Попенко, Удодова, Черняк

МПК: B05B 1/06, B05B 1/34

Метки: разбрызгивающее

...изобретения является повышение эффективности работы устройства,Иа.чертеже схематически изображено разбрызгивающее устройство,общий вид.Разбрызгивающее устройство содержит цилиндрическую камеру 1 с танген"циальным вводом 2 и конической насадкой 3, расширяющейся к выходу,а также установленный в коническойнасадке 3 с возможностью осевогоперемещения конус 4, угол наклонаобразующей которого к его оси превышает на 2-3 соответствующий угол,онаклона образующей конической насад"ки 3, оканчивающейся направляющимэлементом 5.Кроме того, устройство снабженоупорными регулировочными шайбами 6,размещенными на соединенном с цилинд.рической камерой 1 конце конуса 4,позволяющими устанавливать величинуразгрузочного зазора и являющимисяупором при...

Номер патента: 1212766

Опубликовано: 23.02.1986

Авторы: Ковган, Попенко

МПК: B24B 31/10

Метки: абразиве, свободном

...0 детали является при этомвспомогательным и обеспечивает равные условия обработки всех зубьев.Затем, не изменяя направлениевращений вокруг осей О и О детальвращают с увеличенной скоростью обработки с частотой1вокруг геометрической оси 0детали и медленно с частотой а) (С ь) проворачивают вокруг оси 01 .При этом вращающаяся с большойчастотой 2 вокруг своей оси деталь прокачивает, подобно насосу,газообразную смесь от своей оси кпериферии по стрелкам Г ( фиг. 2)что обеспечивает обработку тех жеправых сторон торцов зубьев по ихвнутреннему контуру В.Затем производят реверсированиевращений и вращая деталь с рабочейскоростью обработки вначале с частотой и 3) вокруг оси 0, азатем с частотой оЭ ) ) вокруг оси 0 детали производят обработку левых...

Номер патента: 1212765

Опубликовано: 23.02.1986

Авторы: Масюк, Мигунов, Попенко

МПК: B24B 31/10

Метки: абразиве, псевдоожиженном

...их зарезание, При 15 О экранизация ранее прошлифованных поверхностей практически не увеличивается, а трудности крепления детали в головке возрастают.Диапазон экранируемых площадей принят из следующих соображений. При экранизации более 903 торцовой площади детали возможна экранировка впадин зубьев шестерен, особенно имеющих большой модуль, т.е. кромки на дне во впадинах обрабатываться не будут. При экранировании менее 803 торцовой площадидетали возмож на обработка профилей зубьев на крайних участках, кроме того, усложняется указанная выше проблема конструктивного размещения в головке валов, на которых вРащаются обрабатываемые детали.Шпиндель 3 может быть расположен вертикально и горизонтально. Шпиндель 3 установлен в корпусе 9 с...

Номер патента: 1208135

Опубликовано: 30.01.1986

Авторы: Витковский, Кадук, Калашников, Клобуков, Патык, Пограничный, Попенко, Черный, Шайдюк, Шолтыш, Яловенко, Яснопольский

МПК: E02F 3/26

Метки: роторным, экскаватором

...И, выход которого соединен с управляющим входом второго ключа, вход которого соединен с выходом блока точного останова и входом четвертого ключа, управляющий вход которого соединен с выходом третьего элемента И, а выход - с приводом хода, датчик хода соединен с вторым входом второго элемента ИЛИ, первый вход которого соединен с датчиком подъема, а выход соединен с входом счетчика импульсов, выход первого элемента И соединен суправляющим входом первого ключа,2. Устройство по п о т л и -ч а ю ш е е с я тем, что блок формирования сигнала управления приводом подъема содержит генератор импульсов, распределитель, четыре сумматора, пять регистров, четыре множительных блока, четыре преобразователя кода, счетчик импульсов, блок сравнения...

Номер патента: 1204362

Опубликовано: 15.01.1986

Автор: Попенко

МПК: B24B 31/10

Метки: абразиве, свободном

...частицы.Разложим силу Р я на составляющие: Яя - нормаль образующей А детали, и Я сд - тельную к ней причем ную к каса Ф1 Я СОг111 1 И Гсд соесу=РЯ З 1 П Мса п 1 вд, ( )В системе отсчета, вращающейся с угловой скоростью ю е относи-. тельно поступательйо двщкуМейся системы, на частицу действует сипа инерцииР 2с 1 авс 111 1 оаБс рПри этом здесь и в дальнейшем верхний знак относится к случаю противоположных направлений вращений И и Я , а нижний знак - к одинаковым направлениям вращений (фиг.1).1Значение угла 1 () между векторами абсолютной угловой скорости С 0 аБс (или Я аБс ) и осью Детали определяем из векторного треугольника угловых скоростей (фиг.1), при этом значения косинуса и синуса угла( ) которые необходимы для дальнейшего...

Номер патента: 1203415

Опубликовано: 07.01.1986

Авторы: Вертий, Попенко, Тарапов, Шестопалов

МПК: G01N 24/10

Метки: резонансная, спектрометра, ячейка

...туры расположец элемецтд полцоо противогежа п(и.( ЦоО ОТРИ Ж(.ЦИ 51, И отея из соотцопе тец(1 топо) и, п р и ца бвц) треннграни по и), пара И 51 у, - .пктурь 1 д р 1 И а л ь по и и, и) с к(н гдр)ОциЦ 1 П 1,1О ГР 1 Ж( ция. ГОС)(цАРСТБЕ НЫИ НОМИТЕТ СССРПО ДЕЛАЬ ИЗОБРЕТЕНИЙ И ОТНРЬТИЙ)) 35(4690 24-25122) 20.05.8346) 07.01.86. Ь)ос. ЛЪ 1171) Орлеца Трустового Красного Вцамециинститут ра;биофизики и электроникиЛН УСС.Рг) сЗООРЕТЕ)ЕИС ОТНОСИ ГС 53 К ХСТРОЙСТВЕ)М;,335. )есле(ТЕОБЗ)35351 электрических и магнитных свойств веществ, а именно к снектромет- РИИ МИЛЛИМЕТРОЕ)ОГО Н СМОМИ.,3 И)ЕГРО)ЗОГО ,",3 с 3 ис 130 НОЕ) РЗ;Е)лОВОЗ)3, И л 10 К(Т )Н 1 Г)И нзименение в физике твср,н)го:е,(з,елССГ Е;ЕО)а Н И 53 ЭЛСК РОН ПОИ СРХ КсГОЫ )СНГССТБЗ, 13...

Номер патента: 1183876

Опубликовано: 07.10.1985

Авторы: Вертий, Попенко, Попков, Шестопалов

МПК: G01N 24/10

Метки: индукционного, резонансная, спектрометра, типа, эпр, ячейка

...спектрометра.На чертеже изображена конструкция резонансной ячейки.Резонансная ячейка спектрометра ЭПР состоит из резонансной системы, выполенной в виде двух открытых резонаторов, расположенных на одной оси. Первый резонатор образован сферическим зеркалом 1, элементом 2 связи и дифракционной решеткой 3.Второй резонатор образован вто б рым сферическим зеркалом 4, элементом 5 связи и дифракционной решеткой 6. Образующие дифракционных решеток 3 и 6 ортогональны одна другой и параллельны широкой стенке элемента 25 связи близлежащего сферического зер-. кала. Образец 7 размещен между дифракционными решетками 3 и 6.Параметр дифракционных решеток2 30 Х- выбирается из условия ОсХ 1,3в котором 1 - период дифракционной решетки, 9 - длина...

Номер патента: 1169006

Опубликовано: 23.07.1985

Авторы: Кудряшов, Попенко

МПК: G09B 19/26

Метки: пригодности, профессиональной, радиотелеграфистов

...20 в короткий импульс прямоугольной формы, который поступает на счетный вход счетчика 7, обеспечивая на первом его выходе появление сигнала, Сигнал с выхода счетчика 7 поступает на дешифратор 8, на первом выходе которого появляется единичный потенциал, Этот потенциал, воздействуя на первый вход элемента 9, обеспечивает прохождение временных меток с выхода генератора 10 на первый (счетный) вход счетчика 11, Задний фронт поступившей точки формирует второй (четный) положительный импульс на выходе элемента 19 дифференцирования. Этот импульс поступает на счетный вход счетчика 7 и переводит его в следующее (второе) положение, обеспечивая появление единичного потенциала на втором выходе дешифратора 8 и одновременно прекращая действие...

Номер патента: 1156263

Опубликовано: 15.05.1985

Авторы: Горностаев, Кудряшов, Попенко

МПК: H01J 1/04

Метки: каналов, приемное, связи, системы, уплотнения

...из которых состоит изпоследовательно соединенных перемножителя 8, интегратора 9, синхронногоквантователя 10 и Фильтра 11 низкойчастоты.Приемное устройство для системытплотнения каналов связи работаетследующим образом,Сигнал по линии связи поступает наЗОвход блока 1 группового разуплотнения.В тактовые моменты времени на входы блока 2 вычитания поступает сигнал с выхода блока 1 группового разуплотнения, описываемый функциейч(с), содержащий информационную2 - -11составляющую вида ( Е 1иколебания с выхода дополнительноголяремнОжителя 3 Описываемого функци 4 ОР-",-1)(к) И к (т )гдегде К - коэффициент усиления входного усилителя 5.С выхода блока 2 вычитания колебание, описываемое Функцией- -1О И) е -4(цпостъпает на входной усилитель 5, с...

Номер патента: 1137487

Опубликовано: 30.01.1985

Авторы: Кудряшов, Попенко

МПК: G06G 7/26

Метки: генератор, лагерра, функций

...варианта содержит три канала: основной 1 и дополнительные 2 каналы формирования колебаний, Основной канала 1 имеет четыре последовательно соединенных формирующих блока, первый из которых включает соединенные последовательно интегратор 3 и буферный каскад 4, с выхода которого снимается колебание,одисываемое функцией Лагерра нулево-го порядка, а второй, третий и четвертый - соединенные последовательноскрещенный четырехполючник 5 на С -3 11 элементах и буферный каскад 6, с выхода каждого из которых снимаются колебания, описываемые функциями Лагерра соответственно первого, второго и третьего порядков, делителя частоты 7. Второй дополнительный канал формирования колебаний имеет два последовательно соединенных формирующих блока,...

Номер патента: 1133427

Опубликовано: 07.01.1985

Авторы: Болдырев, Боровков, Брагинский, Дядькин, Зильберман, Крыжановский, Кутаркин, Нестеренко, Попенко, Ратнер

МПК: F01D 17/24, F01K 7/24

Метки: турбодетандером

...клапанов с целью увели 20 25 30 35 40 45 50 55 чения расхода рабочего тела в турбодетандер, Передаточное отношение по этому каналу между датчиком 9 и приводом выбирается обычно меньше единицы по условиям устойчивости параллельной работы, Поэтому мощность турбодетандера возврастает меньше, чем нагрузка генератора. Вследствие этого начинает падать частота, что по сигналу датчика 2 как непосредственно, так и через интегратор 10 доводит значение сигнала, поступающего на привод до необходимой величины. При этом начальный статизм частоты может быть сколь угодно малым. Однако по правилам технической эксплуатации энергосистем (ПТЭ) статизм частоты вращения должен составлять 3,5 - 5/О для равномерного распределения нагрузки при...

Номер патента: 1100697

Опубликовано: 30.06.1984

Авторы: Попенко, Черный, Яснопольский

МПК: H02P 5/00

Метки: постоянного, электропривод

...И 52и 53,Регулятор 2 скорости (фиг. 1) может быть выполнен в виде пропорционально-интегрального регулятора.Блок 3 масштабирования выполнен,например, в виде потенциометра,Цифроаналоговый преобразователь 4выполнен, например, в виде преобразователя прямого двоичного нормального кода (со знаком) в электрическое напряжение.Цифровой датчик координаты можетбыть выполнен, например, в виде последовательного соединения преобразователя линейного или углового перемещения в двоично-десятичный рефлексный код, преобразователя двоичнодесятичного рефлексного кода в двоиМно-десятичный и преобразователя двоично-десятичного кода в прямой двоичный нормальный код (со знаком). Еслина выходе преобразователя перемещения формируется непосредственно на прямой...

Номер патента: 1098025

Опубликовано: 15.06.1984

Авторы: Ачкасов, Кудряшов, Попенко, Цой

МПК: G09B 19/26

Метки: радиотелеграфиста, тренажер

...времен-ных меток от 4 СО до 800 Гц, через100 Гц в зависимости от скоростипередачи, а также от заданной точности контроля качества передачи.Устройство работает следующимобраз ом.При включении питания включаетсягенератор 7, счетчикии 14-149устанавливаются в исходное состояние.При передаче знаков, сформирован 1 ных обучаемьпч посредством телеграфного ключа 9, элементы знака (точка,тире, пауза) подаются на вход элемента 10 дифференцирования. Переднийфронт поступившей точки (тире) Формирует первый нечетный положительныйимпульс на выходе дифференцирующейцепи элемента 10. Этот импульс поступает на счетный вход счетчика 2, обеспечивая на первом его выходе появление сигнала. Сигнал с выхода счетчика 2 поступает на дешифратор 3, напервом...

Номер патента: 1095386

Опубликовано: 30.05.1984

Авторы: Зайцев, Попенко, Турченкова, Шадрин

МПК: H03K 13/02

Метки: адаптивный, временной, дискретизатор

...делителя напряжения параллельно соединен с первым входом управляемого усилителя и входом первого блока дискриминаторов уровней, выход которого соединен параллельно с вторыми входами первого вентиля и первого реверсивного счетчика, первый вход которого соединен с выходом первого вентиля, второй вход упРавяемого усилителя соединен с выходом преобразователя код-напряжение, третий вход соединен с первым выходом второго реверсивного счетчика, выход соединен параллельно с входами перво- го и второго преобразователей напряжение-код и второго блока дискриминаторов уровней, выход которого параллельно соединен с вторыми входами второго вентиля и второго реверсивного счетчика, первый вход которого соединен с выходом второго вентиля, выход...

Номер патента: 1089589

Опубликовано: 30.04.1984

Авторы: Кудряшов, Попенко

МПК: G06G 7/26

Метки: генератор, колебаний, полиномиальных

...умножителй 9, на второй вход которого подается с выхода генератора 2 колебание, описываемое функ-с( ф.циейе, на первый и второй входы умножителя 7 первого звена и на первые входы умножителей 7, 7 у 7,;второго, третьего (и)-го звеньев соответственно, на вторые входы которых подаются колебания с выходов сумматоров 111,11111,первого, второго (о)-го звеньев. В результате на выходе умножителя 9 формируется колебание,-с 1 12описываемое функцией, ,иЭто колебание подается на первыйвход. фазового модулятора 12, навторой вход которого поступают импульсы с .выхода ждущего мультивибрато"ра 3, и на второй вход сумматора 11,2Второго звена, на первый вход которого поступает колебание с выхода. умножителя 72 .На .выходе фазового модулятора...

Номер патента: 1078661

Опубликовано: 07.03.1984

Авторы: Кудряшов, Попенко, Шелест

МПК: H04L 25/26

Метки: биполярных, сигналов, формирования

...оптоэлектронный коммутатор, первый выход которого соединен с положительным выводом первого источника постоянного напряжения и с первым входом коммутатора, выход которого соединен с первым выводом первого 60 резистора и с первым выводом нагрузочного элемента, второй вывод которого соединен с положительным выводом второго источника постоянногсь напряжения, с отрицательным выводом Я первого источника постоянного напряжения, с первым выводом второго резистора и с первым входом оптоэлектронного ключа, второй вход которогоподключен к второму выводу первогорезистора, причем второй вывод второго резистора подключен к второмувыходу оптоэлектронного коммутатора,второй вход коммутатора соединен сотрицательным выводом второго источника постоянного...

Номер патента: 1078646

Опубликовано: 07.03.1984

Авторы: Кудряшов, Попенко

МПК: H04J 1/04

Метки: приемник, согласованным, фильтром

...-1) соединен с выходом 1 -го интегратора, авыход - с сигнальным входом (6+1)-гоинтегратора и первым входом (1+2)-госумматора, при этом выход каждогонечетного сумматора через последовательно соединенные прерыватель инечетный масштабный блок соединенс сигнальным цходом соответствующего блока синхронного квантования, 45оа выход каждого четного сумматорасоединен через четный масштабныйблок с сигнальным входом соответствующего блока синхронного квантования 12) . 50Однако известный приемник с согласованным фильтром не обладаетдостаточной помехоустойчивостью.Цель изобретения - повышение помехоустойчивости.Указанная цель достигается тем,что в приемник с согласованным фильтром, содержащий )1-1 сумматоров,Омасштабных блоков, где П В 2количество...

Номер патента: 1062580

Опубликовано: 23.12.1983

Авторы: Вертий, Попенко, Попков, Шестопалов

МПК: G01N 22/00

Метки: магнитного, резонанса, резонансная, спектрометра, ячейка

...параллельна вектору возбуждающего резонаторэлектромагнитного поля.Возможны следующие конструктивныеварианты выполнения анизотропногоэлемента. Это пластина из анизотропного диэлектрика, например, монокристаллического кварца Е = 4,63;- 4,43 или пластина из изотропно-.го диэлектрика, на котором с однойстороны нанесена периодическая структура. В обоих случаях толщина стенки5 кюветы выбирается из условия обеспечения максимума СВЧ магнитногополя на образце 3 = 9 /2 1 Г, где Ядлина волны,- диэлектрическаяпроницаемость материала стенки 5кюветы, Параметр Ж =/3 , где3 - период структуры, выбирается изусловия обеспечения максимальногосдвига фаз между ортогональными компонентами электромагнитного СВЧ по1062580 Составитель С.РыковРедактор Н. Бобкова...

Номер патента: 1056222

Опубликовано: 23.11.1983

Авторы: Горностаев, Кудряшов, Пономарев, Попенко

МПК: G06G 7/26

Метки: генерирования, полиномов, эрмита

...неортогональност -1)0,001 на интервал занная цель достигаетс устройстве, содержашем довательно соединенные первый интегратор, блок умножения, суммирукщийинтегратор и второй интегратор, выход которого является выходом уст"ройства и.через инвертор подключенк другому входу суммирующего интегратора, выход инвертора соединен свторым входом блока умножения.На чертеже изображена функциональная схема устройства,Устройство содержит последовательно соединенные первый интегратор 1,блок 2 умножения, суммирукхций интегратор 3, второй интегратор 4 иинвертор 5.Устройство содержит также конденсаторы б, резисторы 7, операционные усилители 8.До начала Формирования колебанийвводятся нулевые начальные условияв интеграторы 1 и 4, суммирующийинтегратор...

Номер патента: 1047894

Опубликовано: 15.10.1983

Авторы: Нелидов, Першина, Попенко, Чуканов

МПК: C05F 11/08

Метки: ингибирования, кислотообразования, полей, почвах, рисовых

...и модельные опыты на Акаделинском массивеорошения Алма-Атинской области, Деляночные опыты закладывались на рисоно-болотной почве, содержащей 2,0общего гумуса, РН 7,8, Каждая делянка имела площадь 200 м. Рисовая солома вносилась из расчета 6,5 т/гавместе с производственной дозойминеральных удобрений. Солома заделывалась в почву эа 2 дня до затопления поля с помощью культиватор-фрезасеялки КОС,4, Опыт имел трехкратную повторность,Вегетационные опыты ставились нэмалированных сосудах объемом по24 л. В сосуды закладывалось по19 кг сильнозасоленной такыровиднойпочвы с суммой солей 6,1, РН 8,1,гумуса 2,0. Минеральные туки вносились в виде сульфата аммония и суперфосфата (азота 140 кг/га действую 30 щего вещества, фосфора 98 кг), Солому вносили...

Номер патента: 1038492

Опубликовано: 30.08.1983

Авторы: Болдырев, Боровков, Брагинский, Гугель, Дядькин, Зильберман, Крыжановский, Кутаркин, Попенко, Якопсон

МПК: F01D 17/20

Метки: генератора, привода, турбомашиной

...23, образуют вместе с ним предохранительный регулятор 24 давления. (Подключение датчиков 17 и 21 в камерам турбомашины на чертеже не показано).15 Выход регулятора 16 через электрогидравлический преобразователь 25 подключен к сервомотору 5. Выход регулятора 20 через электрогидравлический преобразователь 26 подключен к сервомотору 7. Выход регулятора 24 через электрогидравлический преобразователь 27 подключен к сервомотору 10. Задатчик 22 регулятора 24 через реле 28 частоты сети подключен к датчику 12 давления.Устройство работает следующим обра зомТурбомашина, состоящая из ЧВД 2 иЧНД 3, приводит генератор 1. При частоте се.ти выше заданной уставки (например, выше В,8 Гц) контакт реле 28 замкнут. При этом датчик 12, воздействуя на...

Номер патента: 1018067

Опубликовано: 15.05.1983

Авторы: Коренблит, Попенко, Семашко

МПК: G01R 33/02

Метки: аэромагнитометр

...состоит из датчика 1, преобразовате,- ля 2, многоканального усилителя 3 записи, лентопротяжного механизма 4, магнитной головки 5 записи, магнитной головки 6 считывания, многоканального усилителя 7 считывания, блока задержки 8 сигнала, блока 9 согласования, блока 10 управления, регистрирующего прибора 11, первого регистра 12, блока управляемых ключей 13, второго регистра 14, третьего регистра 15, четвертого регистра 16, блока сравнения 17, формирователей импульсов 18 и 19, одновибратора 20, счетчика 21, одновибратора 22, счетчика 23, одновибраторов 24-29 и дешифратора 30.функциональная схема блока 9 сог" ласования включает первый триггер 31,10180 Ь 7 4 который выделяется счетчиком 21 и по- % Датчик 1 преобразует модуль полнополя в...

Номер патента: 1013981

Опубликовано: 23.04.1983

Авторы: Кудряшов, Пономарев, Попенко, Шаблий

МПК: G06G 7/26

Метки: генератор, заданной, колебаний, формы

...пара- э лебания, описываемые функциями Чебыметра. шева соответствующих порядков.Квантованное по времени постоянное Число различных Функций для описанапряжение, описываемое полиномом ния Формируемых генератором колебанулевого порядка Р (й), поступает ний определяется числом каналов в исО фм на интеграторы 2 и 5, с выходов кото- д 5 пользуемой многоканальнои системе и рых снимаются колебания, описываемые точностью численного моделирования, а Функциями времени й и полиномом пер- также особенностями моделирования прового порядка Р(с) = й+1 соответст- цесса распространения бегущих волн,Использование изобретения в многоВ свою очередь колебание описыва- канальных системах связи и телеуправлеВ 30емое временной функцией, поступает на ния...

Номер патента: 1012282

Опубликовано: 15.04.1983

Авторы: Кудряшов, Попенко

МПК: G06G 7/48

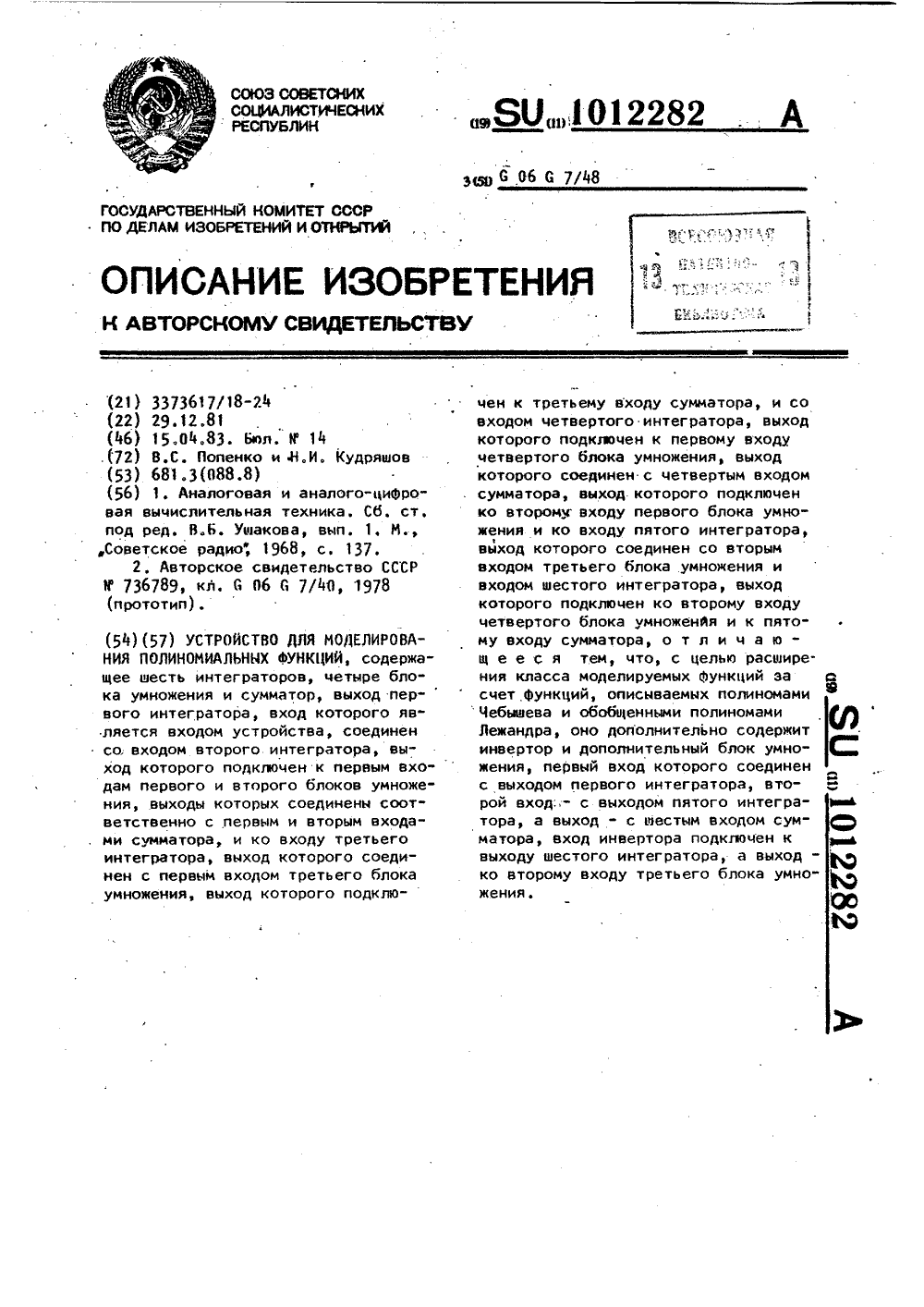

Метки: моделирования, полиноминальных, функций

...содержащее первый интегратор, вход которого является входомустройства, а выход соединен со вхо-.дом второго интегратора, выход которого подключен к первым входам первого и первого дополнительного блоков перемножения, выходы которых соединены соответственно с первым итретьим входами сумматора, и ко входу первого дополнительного интеграто.ра, выход которого соединен с первымвходом второго блока перемножения,выход которого подключен ко второмувходу сумматора, и со входом второгодополнительного интегратора, выходкоторого подключен к первому входувторого дополнительного блока перемножения, выходкоторого соединен счетвертым входом сумматора, выход ко.торого подключен ко второму входупервого блока перемножения и ко входу третьего...

Номер патента: 1012279

Опубликовано: 15.04.1983

Авторы: Кудряшов, Попенко

МПК: G06G 7/26

Метки: колебаний, полиномиальных, формирователь

...соединенные хронирующий генератор и ждущий мультивиб" ратор, Н синхронных квантователей ,Й- любое число), первые входы кото-теля через соответствующий из 1 и синхронных прерывателей, вход каждогочетного масштабного усилителя соединен непосредственно с выходом соответствующего, начиная с третьего,нечетного синхронного квантователя,а вторые входы синхронных прерыватерых являются сигнальными входами фор 15 лей подключены к выходу ждущего мульмирователя полиномиальных колебаний, тивибратора, й -1 сумматоров, первый а вторые входы соединены с выходбм вход каждого из которых, начиная со хронирующего генератора, )чмасштаб второго соединен с выходом соответст. вующего из ймасштабных усилителей, а первый вход первого сумматора ных,...

Номер патента: 1009727

Опубликовано: 07.04.1983

Авторы: Ковган, Мигунов, Попенко, Фоменко

МПК: B24B 31/00

Метки: абразиве, псевдоожиженном

...фиг. 1 представлен вертикальный разрез устройства плоскостью, проходящей через ось вращения шпин деля, на фиг, 2 - сечение А-А фиг. 1.устройство содержит рабочую камеру 1 с ноэдухораспределительной решеткой,2, над которой расположен слоВ абразива 3, воэдухораспределительную 40 камеру 4, воэдухоподающий патрубок 5 и установленный в корпусе рабочей камеры 1 шпиндель б обрабатываемой детали 7 с приводом 8 вращения шпин деля н приводом 9 механизма 10 пере мещения детали со шпинделем.Корпус 11 шпинделя б установлен с возможностью перемещения в направляющих 12, закрепленных на корпусе рабочей камеры 1. Механизм 10 пере мещения шпинделя содержит редуктор 13 и кривошипно-шатунный механизм 14, кинематически связанный с корпусом 11,М-Ф...

Номер патента: 1003112

Опубликовано: 07.03.1983

Авторы: Кудряшов, Пономарев, Попенко, Шаблий

МПК: G06G 7/48

Метки: моделирования, негауссовых, помех

...пер Ового интегратора.В основу работы устройства положено цифференциальное уравнение вида1)+ ),Ф+ Фф+ ) )+01 ,Ф,) =0имеющие решение в виде функции 15МИ,)"- Г 1 с) О 1используемой для моделирования негауссовой помехи,На чертеже представлена Функциональная схема предлагаемого устройства.Устройство содержит первый, второй,третий и четвертый интеграторы 1-4,сумматор 5, инвертор 6, первый ивторой блоки 7 и 8 умножения, резисторы 9 и конденсаторы 10.Устройство работает следующимобразом.В начале формирования вводятся начальные условия: в интегратор 1 -. (-,1), винтегратор 4 - 1+а),в интеграторы2 и 3 соответственно - -у 10) =О,у 0)=0При включении питания постоянноенапряжение -0 подается одновременнона выходы интеграторов 1 и 4, кото" З...
