Номер патента: 1397323

Опубликовано: 23.05.1988

Авторы: Михеев, Павлов

МПК: B60L 5/08

Метки: вставки, контактной, крепления, токоприемника

...с пра 1 ой и левой резьбами) и нажимной эле 11 ент 5, выполненный в виде винта, сред 15 ияя часть которого выполнена граненой, а Концы ввинчены в отверстия клиновых зажимов 4. Держательвыполнен в виде Короба тра пецеидальной формы, боковые Стенки которого повторяют геометрию угольной вставки 3, а углы наклона днища соот 1 етствуют одному из углов клиновых закимов 4. Держательв средней части днигца снабжен отверстием 6 с расположенным в Нем нажимным элементом 5.Устройство работает следующим образом.Внутрь держателя 1 помещают клиновые зажимы 4 П-образного сечения торцами к Середине таким образом, чтобы ребра клиновых зажимов 4 опирались на днище дерЖателя 1, а верхние грани были параллельны верхней кромке держателя 1. В отверс 1 ия,...

Номер патента: 1396048

Опубликовано: 15.05.1988

Авторы: Дивинский, Колясников, Павлов

МПК: G01N 29/04

Метки: двух, качества, соединения, ультразвукового

...соединения двух материалов осуществляктследующим образом,Устанавливают на контролируемоеизделие со стороны материала 9 сменьшим акустическим сопротивлениемнаправленные друг навстречу другу излучающий и приемный преобразователи2 и 3 соответственно. С помощью генератора 1 излучают преобразователем 2 в материал 9 уэ колебаниями частотойи Г, например Г, =200 кГц и Г = 100 кГц, Колебания, отраженные от границы 10 соединения материалов 8 и 9, регистрируются приемным преобразователем 3. Отражение сигнала от бездефектного участка границы 10 происходит без изменения фазы колебаний, так как отражающей поверхностью является граница 10 материала 8 с большим акустическим сопротивлением. При наличии дефекта Фаза отраженного сигонала меняется...

Номер патента: 1395899

Опубликовано: 15.05.1988

Авторы: Алещенко, Зиганшин, Павлов

МПК: F23G 7/00

Метки: выбросов, компоненты, обезвреживания, содержащих, термического, хлорорганические

...сжидов, содержащих дихлорэтан, меид и другие хлорорганические соеможет быть использовано в производстве кинофотопленок, в промышленности основного органического синтеза, на фармацевтических, металлообрабатывающих, нефтехимических и др. предприятиях. С целью повышения эффективности термического обезвреживания отходов, содержащих хлор- органические соединения, и предотвращения загрязнения атмосферы хлорсодержащими соединениями проводят предварительную обработку отходов окислами железа при 200 в 3 С для отделения хлора от отходов до пламенной зоны. В результате реакции образуются двух- и трехвалентные хлориды железа РеСЙ и РеСЬ, которые в парообразном виде вместе с углеводородами подаются в конденсатор. В конденсаторе при 150 С и ниже...

Номер патента: 1395786

Опубликовано: 15.05.1988

Авторы: Иванов, Павлов, Тройнин, Трущев, Уметский

МПК: E04G 11/04

Метки: бетонирования, купольных, покрытий, форма

...прикреплены к нижним стенкам 11 (фиг. 3 и 4).Трубчатые элементы 3 могут быть выг.олнены в виде нескольких соприкасающихся между собой торообразных замкнутых баллонов 13, 4 О которые обвивают канаты 4 и снабжены индивидуальными нипелями 14 для подачи в них воздуха от нагнетающей магистрали 15.Форму для бетонирования купольных покрытий используют следующим образом, 45После монтажа формы на фундаменте 9 производится частичный поддув опорного каркаса 2, который натягивает канаты 4 и 5 и производит формирование складчатой поверхности купольного покрытия. Для обеспечения заданных геометрических парамет ров криволинейной поверхности купольного покрытия и равномерности напряжений в 2гибком щите 1 в трубчатые элементы 3, 4 подкачивают...

Номер патента: 1395778

Опубликовано: 15.05.1988

Авторы: Павлов, Стрелков

МПК: E04B 1/38, E04B 1/60

Метки: панелей, перекрытий, плит, соединение, стеновых, стыковое

...при монтаже слоя песка на 1,5 - 2 мм. Пазы 5 частично заполнены вытесненным при монтаже верхней стеновой панелью песком, а выше - цементным раствором.Монтаж стыкового соединения осуществляют следующим образом,На смонтированные нижние стеновые панели 3 устанавливают плиты перекрытий 2 с их закреплением на опорах, например, путем сварки закладных деталей или само- фиксацией. В образованную полость между верхней гранью нижней стеновой панели 3 и боковыми гранями плит перекрытий 2 засыпают слой песка толщиной приблизительно 15 мм и предварительно разравнивают его по всей плошади полости стыка. Затем монтируют верхнюю стеновую панель 1. При передаче нагрузки от панели 1 в начальный момент обжатия происходит его выравнивание по толщине и...

Номер патента: 1395353

Опубликовано: 15.05.1988

Авторы: Куралесин, Павлов, Синячкина, Тройнин, Уметский

МПК: B01D 21/24, C02F 1/24

Метки: отстойник

...работает следующим образом.Исходная сточная вода по подводящейтрубе 8 поступает в центральную камеру 6, где, отражаясь от экрана 9 с лопастями 10, приобретает восходя ще-вращательное движение. В камере 6 под действием гравитационных и центробекных сил, действующих на взвешенные частицы загрязнений, исходная сточная вода осветляется. При этом в нижней конусной части камеры 6 выпадает и скапливается осадок.Осветленная в центральной камере 6 сточная вода через окна 12 поступает в камеру 4 осветления, где повергается флотационной очистке пузырьками воздуха, подаваемого через перфорированные трубы 5.Очищенная флотацией вода опускается с одновременным дальнейшим осаждением взвесей в нижней части корпуса 1. Далее вода огибает нижний торец...

Номер патента: 1395242

Опубликовано: 15.05.1988

Авторы: Артющик, Павлов, Солуха, Фильчагов

МПК: A01K 61/00

Метки: отпугивания, рыб

...кольцевой насадкой из изолирующего материала 20, К трубе 19 приварены труба 21 и изогнутые штыревые электроды 22. На кольцевой насадке 20 установлены излучатели 3 и 13 и гидро- фоны 15, сообщающеся с блоками, находящимися на судне, посредством изолированных проводов, проходящих через трубу 21, а также кольцевые электроды 7. Один выход усилителя 10 подключен к кольцевым электродам 7, другой (заземленный) - к трубе 19,Излучатели 3 и 13 и гидрофоны 15 закрепляются на кольцевой насадке 20 по ее окружности с равными интервалами между ними, Число каждого из излучателей и гидрофонов определяется характеристиками локационной следящей системы, но не должно быть меньше двух для обеспечения круговой зоны слежения за приближающейся рыбой,...

Номер патента: 1395241

Опубликовано: 15.05.1988

Авторы: Артющик, Большов, Дупляк, Павлов, Степаненко, Фильчагов, Чхалов

МПК: A01K 61/00

Метки: нереста, разведения, рыб

...1 через подводящий канал 19, соединенный с внешним водоисточником при открытом перегораживающем сооружении 20, заполняют водой. Насосной станцией 4 при закрытом всасывающем трубопроводе 13 и открытом всасывающем трубопроводе 12 вода из канала 1 забирается через водозаборный коллектор 9 и водозаборы 10. Таким образом обеспечивается начальное движение воды. Как при заборе всасывающим трубопроводом 12, так и трубопроводом 13, на сосная станция 4 подает воду в кольцевой распределительный трубопровод 5, а потом через задвижки 7, .водо- выпуски б и струйные сопла 8 в канал 1, что обеспечивает разгон потока эа счет эжекторного эффекта;Для предотвращения попадания рыб и мусора в приемную камеру 23 водозабора 10 посредством привода 34,...

Номер патента: 1394290

Опубликовано: 07.05.1988

Авторы: Артемьев, Мамышев, Павлов

МПК: H01Q 7/00

Метки: антенна, магнитная

...частот и повышение симметриидиаграммы направленности. 10На чертеже представлена магнитнаяантенна,Магнитная антенна содержит ферритовый стержень 1, на котором расположена обмотка 2, концы которой подключены к усилителю 3, выход усилителя 3 является выходом 4 магнитнойантенны, Обмотка 2 выполнена из Бодинаковых секций, каждая из которыхзащунтирована резистором 5, сопротивлание которого равно индуктивномусопротивлению секции на верхней частоте рабочей полосы магнитной антенны, Встречно-параллельно первой,осйовной обмотке 2 включена вторая 25обмотка 6, Обе обмотки 2 и 6 охвачены незамкнутым электрическим экраном 7.Магнитная антенна работает следующим образом, 30При воздействии на магнитную антенну электромагнитного поля электрическая...

Номер патента: 1394121

Опубликовано: 07.05.1988

Авторы: Америк, Гольдер, Гурьянова, Кляцкий, Павлов, Прудскова, Радзинский

МПК: G01N 30/06

Метки: жидкостного, полиэфирах, простых, сложных, соединений, фенольных, хроматографического

...добавляют равномерносо скоростью 0,1 об.%/мин.П р и м е р 1, Анализ содержания 35дифенилолпропана (ДФП) и олигомеровв продуктах 2-й стадии синтеза поли"эфиркарбонатов (ПЭК) при степени поликонденсации и = 2-10. Взвешивают0,05 г пробы и растворяют ее в 10 мл 40хлороформа. Полученный раствор фильтруют и вводят в инжектор хроматографа с помощью микрошприца. Условияхроматографирования следующие: скорость элюирования 1 мл/мин, элюент45смесь хлороформа и метанола, начальный состав смеси - 100 об,хлорофор-,ма, конечный состав - 98 об.%,хлороформа, 2 об.Е метанола, Время изменения состава растворителя 20 мин 50объем вводимой пробы 10 мкл. Содержание ДФП находят по предварительно оп-,ределенной калибровочной зависимостиплощади пика ДФП от его...

Номер патента: 1394044

Опубликовано: 07.05.1988

Авторы: Бурдин, Волна, Зверков, Павлов, Плешков, Соколова, Трубкин

МПК: G01F 11/24

Метки: барабанный, питатель, сыпучих, трубчатый

...5 установлена в штуцере б при помощи фланца-крышки 7 и регулировочных прокладок 8, выполненных в видеколец, что обеспечивает возможностьосевого перемещения и перекрытиявходного окна 9, выполненного в трубе 5,- в направлении вращения барабана 1. Внутри транспортирующей трубы 2 на кромке окна 3 в направлениивращения закреплен радиальный бортик 10. Барабанснабжен загрузочным люком 11 и сборником частиц доэируемого материала, выполненным ввиде жестких лент 12, закрепленныхпо винтовой линии. Питатель работает следующим образом.Дозируемый сыпучий материал загружается в барабан 1 через люк 11. При вращении барабана 1 сыпучий материал периодически поступает через входное окно 9 в телескопическую пару труб 4 и 5. Объем порций матерна" ла,...

Номер патента: 1393943

Опубликовано: 07.05.1988

Авторы: Дроздовский, Павлов

МПК: F15B 19/00

Метки: диагностирования, трубопроводов, упругих

...упругости, т.е. гидрошлангов,Цель изобретения - упрощение процесса диагностирования.Способ диагностирования заключается в следующем. Во внутреннюю полость упругого т убопровода осуществляют подачу жидк й рабочей среды с последующим нагруж нием трубопровода избыточным давлением, сбросом части жидкости и апре делением диагностического параметра по отклонению которого оч эталонного значения судят о техническом состоянйи упругого трубопровода. При этом дагностируемый упругий трубопровод перед эксплуатацией нагружают макси " мальным рабочим давлением, из его внутренней полости сбрасывают часть жидкой рабочей среды с целью получения в ней заданного уровня давления., измеряют объем выделившейся при этом жидкости и принимают его за...

Номер патента: 1393788

Опубликовано: 07.05.1988

Авторы: Гнедин, Павлов, Полонский, Судавский

МПК: C01B 31/00

Метки: заготовок, защиты, обжиге, прикоксовывания, углеродных

...изобретения Составитель Л,РоманцеваРедактор Л.Гратилло Техред М.Ходанич Корректор В.БутягаПодписное Заказ 1935/24 Тираж 446 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035 Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, гУжгород, ул. Проектная, 4 Йэобретение относится к области роизводных углеродных иэделий, в чатности к технологии обработки их при бжиге, и может быть использовано ри изготовлении углеграфитовых изде 5 Лий, например электродов, анодов.Целью изобретения является снижение степени прикоксовывания пересыпКи на углеродных заготовках при обжи1 е их в коксовой пересыпке и улучшеие условий труда процесса защиты заотовок.П р и м е р, Заготовки горячего рессования...

Номер патента: 1393707

Опубликовано: 07.05.1988

Авторы: Александров, Жуков, Манухин, Павлов

МПК: B63B 21/56

Метки: изгибающее

...устройство работает тольЙо как изгибающее.Для съемки судна (состава) с мели еобходимо обе штанги опустить на рунт, в тросах подъема задается ачальная слабина, которая позволяет тангам находить грунт своим весом,Изгибающим устройством производитя поворот поворотной рамы с борта а борт, в результате чего одна штанга, перемещаясь по грунту лапой с заданным углом атаки, закалывается М создает упор, подтягивая судно (состав) к точке закола, вторая штана в этот момент при своем движении кользит тыльной частью лапы по рунту, подготавливаясь к заколу Ь грунт в момент, когда направление вращения поворотной рамы изменится. В результате судно (состав), подтягиваясь поочередно к точкам эакола лап, ползет по мели, снимаясь с последней.Для...

Номер патента: 1393695

Опубликовано: 07.05.1988

Авторы: Евдокимов, Евдокимова, Индейкин, Павлов

МПК: B61B 13/02, B61B 13/04

Метки: транспортная

...эстакадную дорогу, в которой в качестве пролетов служат монорельсовые балки 9 с направляющими 10, не несущие весовой нагрузки благодаря тому, что их продольный профиль представляет собой параболу с заданными параметрами, На опорах 11 направляющие имеют форму параболы с отрицательной кривизной, а над ними уста - новлены электромагниты 12 с путевым управлением. В зонах разгона и торможения транспортного средства в келезе электромагнитов расположена обмотка статора линейного асинхронного двигателя 13 мощностью, обеспечивающей разгон или торможение подвижного состава до расчетной скорости с заданным ускорением, На участках равномерного движения статоры линейных50 асинхронных двигате,лей расположены на опорах с шагом, определяемым...

Номер патента: 1393682

Опубликовано: 07.05.1988

Авторы: Архипов, Карцев, Павлов, Самоделкин

МПК: B60P 1/28

Метки: выгрузки, перевозки, средство, транспортное, трудносыпучего

...5 прикреплена лыжа 9. 3 ОПо краям каждой емкости установлены две пары звездочек 10 и 11, кажая из которых соединена цепью 12, онцы лыжи 9 закреплены на соответствующей ветви цепи 12.35Звездочки 11 жестко закреплены йа общей оси 13. На этой же оси 13 со стороны, удобной для обслуживания, становлено храповое колесо 14 с про очками, на которых с возможностью поворота относительно ее смонтирована рукоятка 15 с пазом, в котором на оси 16 шарнирно установлена собачка 17.Со стороны, противоположной зубьям крапового колеса 14, собачка 17 взаи 45 Модействует с подпружиненным толкателем 18.Транспортное средство работает следующим образом,Через загрузочный пюк 8 емкость загружают сыпучим материалом при закрытом ра,згрузочном люке 7 и...

Номер патента: 1393676

Опубликовано: 07.05.1988

Авторы: Брод, Павлов

МПК: B60M 1/04

Метки: гололеда, железнодорожных, линиях, плавки, энергоснабжения

...гололед или препятствующий его образованию), протекает по цепи, показанной3 на чертеже штриховсй линией от обмотки 5 трансформатора 3 по питающей линии б, разъединителям 7 и 8, по бифйлярной цепи из контактных сетей 11 и 12 станции, соединенных между собой 40 фидером 15, Во время борьбы с гололедом электроподвижный состав (ЭПС) получает нормальное питание от контактных сетей 11-14 станции по фидеру 15, присоединенному к контактной сети 16 главного пути, Отбор электро 45 энергии, необходимой для борьбы с гололедом, от линии 1 осуществляет трансформатор 2, питающий первичную обмотку 4 трансформатора 3.Лналогичным образом производится обогрев контактных сетей других боковых путей станции. Например, при замыкании разъединителей 9 и 10...

Номер патента: 1393357

Опубликовано: 07.05.1988

Авторы: Байков, Павлов, Хорст

МПК: A01G 25/06

Метки: оросительная

...отверстиями 2 и перегораживающими сооружениями 3 с установленными в них плоскими щитами 4, делящими их на две камеры - напорную 5 и беэнапорную 6, а входное 7 и выходное 8 отверстия перегораживающего сооружения 3 расположены так, что образуют ступени 9 с заданной величиной перепада, Борозды 10 поливного участка 11, расположенного выше поливного трубопровода 1, заканчиваются водосборным каналом 12У устраиваемым параллельно трубопроводу 1 и сопряженным через водоприемный патрубок 13 с безнапорной частью 6 перегораживающего сооружения 3.Оросительная система работает следующим образом.Вода поступает из канала в поливной трубопровод 1. и транспортируется по нему в безнапорном режиме до концевой секции, заполняет полость трубопровода и...

Номер патента: 1393343

Опубликовано: 07.05.1988

Авторы: Козиброда, Павлов, Смакоуз, Хелемендик

МПК: A01D 23/02

Метки: ботвы, корнеплодов, корню

...звеньями на дисках 4 с помощью шайб и болтов 6, а через всезвенья, расположенные на рабочей поверхности катка, продет с намоткойна каждом звене эластичный канат 7.Каток 2 устанавливается Шарнирно нараму 1 с помощью кронштейна подвески8, штанги 9 и разгрузочной пружины1 О. Последовательно за катком расположен доочиститель 11, представляющий собой роторно-винтовой очиститель с гибкими прорезиненными бичами.Вал очистителя установлен с возможностью вращения в противоположномдвижению машины направлении,Устройство для очистки корнеплодов от ботвы на корню работает следующим образом,При поступательном движении Ч,ботвосрезающее устройство срезаетботву беэ обрезки головок корнеплодов и подает ее в транспортное средство или...

Номер патента: 1392119

Опубликовано: 30.04.1988

Автор: Павлов

МПК: C21D 1/78

Метки: закалки, корпусных

...до температуры аустенизации. Нагретый корпусберут 10 за рымболт 24 и опускают на подвижную плиту 8, находящуюся ниже упоров 19 и 19 а.Через опорные втулки 16, подвижные втулки 18 и корпус 7 пропускают 15 оправки 4 и 5, вводят гидроцилиндром 10 оправку 6 в отверстие корпуса 7Оправки 4 и 5 закрепляют базовые поверхности корпуса 7 в горизонтальной и профильных плоскостях, а оправка 6 закрепляет корпус 7 по базовой поверхности во фронтальной плоскости.Вставляют и паз корпуса 7 подпружиненный пружиной 20 клин 21 опоры 13 и дополнительно закрепляют корпус 25 7 во фронтальной плоскости. Зажимают корпус 7 прихватами 14 к подвижной плите 8.В нагретом до температуры аустенизации корпусе 7 размеры В и В и 30 диаметры посадочных отверстий под...

Номер патента: 1391816

Опубликовано: 30.04.1988

Авторы: Белый, Дорохин, Жуйков, Израилев, Павлов, Пашкина, Рычагов, Ситников, Хлудов

МПК: B23K 1/08

Метки: лужения, медной, погружением, припой, проволоки, расплавленный

...и пропускается черездве находящиеся в нем фильеры создающие степень обажатия материала вдиапазоне 5-30%.Выбранный диапазон пластическойдеформации является оптимальным, таккак повышает прочность медной проволоки, улучшает качество подготовкиповерхности и смачивание ее расплавом, увеличивает производительностьпроцесса,Применение пластической деформации 45медной проволоки ниже 5%, как видноиз данных, приведенных в таблице, непозволяет достичь желаемых результатов, а деформирование проволоки собжатием более ЗОХ также нецелесообразно, поскольку не повышает перечисленных показателей процесса лужения, а лишь снижает пластичность,что ведет к повышению обрывности проволоки.55В таблцце приведены физико-механические показатели медной...

Номер патента: 1390642

Опубликовано: 23.04.1988

Авторы: Аврунина, Галкин, Гашенко, Зырянов, Карлов, Кокоркин, Ляшенко, Носенко, Огнев, Павлов, Попов, Якунин

МПК: H01B 17/26

Метки: ввод, герметичный

...4, На втулку 4 размещаютвтулку 3, а на втулку 5 - втулку 6,по боковой поверхности последней размещают провода 8, после чего вставляют сплошную втулку 7. Весь наборвтулок 2-7 может быть закреплен дляудержания на корпусе 1. Чля упрощения сборки на ребрах втулок 2,4 и 6могут быть выполнены насечки. Путемобъединения частей втулок 4 и 5 илн3 и 6 могут быть выполнены втулкисо ступенчатыми торцами. После сборки электроввода к прсводам 8 с одной стороны подают, напряжение, а сдругой его снимают,На чертеже показан вариант с составными втулками, состоящими издвух частей, соответственно 3 и 4, атакже 5 и 6, при этом провода проходят между обращенными друг к другуторцами частей втулок, Возможен вариант, в котором данные втулки выполнены за...

Номер патента: 1390541

Опубликовано: 23.04.1988

Авторы: Ким, Максимкин, Павлов, Хомутченко

МПК: G01N 15/08

Метки: водонасыщения, измеритель, пористых, строительных

...101 ель изобретения " повышение информативности эа счет обеспеченияизмерений комплекса нормируемых па"раметров пористости и повышение надежности работы,На чертеже показан предлагаемыйИзмеритель,Измеритель водонасыщения представляет собой поплавок, плавающийв воде емкости 1 и состоящий иэ двух 20коаксиальных цилиндрических емкостей 2 и 3 с конусным дном и ограничительными упорами, Соединяясь между собой пофланцу через уплотнительное кольцо 4,коаксиальные цилиндрические емкости.2 и 253 ,своими днищами образуют герметизированную приемную камеру 5, полостькоторой соединяется с атмосферой иводой в емкости 1 посредством четырехходового вентиля 6, установленного по оси симметрии поплавка, и двухпар патрубков 7, 8 и 9, 10 с...

Номер патента: 1390539

Опубликовано: 23.04.1988

Авторы: Иванов, Костко, Павлов, Рыжов

МПК: G01N 15/02

Метки: взвешенных, концентрации, размера, среднего, частиц

...Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграФическое предприятие, г. ужгород, ул, Проектная, 4 Изобретение относится к оптике рассеивающих сред и может быть ис" польэовано для определения среднего размера и концентрации частиц в сус 5 пензиях и эмульсиях, применяемых в химической технологии пищевой и других отраслях промышленностиЦель изобретения - обеспечение возможности неразрушающего контроля мутных сред.Сущность способа базируется на том, что при диффузионном режиме многократного рассеяния полуширина спект" ра рассеянного излучения зависит как от размера, так и от концентрации частиц и может быть определена по формуле где К - постоянная...

Номер патента: 1390479

Опубликовано: 23.04.1988

Авторы: Енякин, Ефремов, Котлер, Павлов

МПК: F23C 1/12

Метки: аэросмеси, газообразного, сжигания, совместного, топлива

...на два равных потока с помощью 40рассекателя 3 (фиг. 1, 2) или обечайки 9 (фиг. 3). В каждый потокаэросмеси после его разделения, нодо выхода в топку вводят по газораздающим трубкам 12 и 13 газообразное 45топливо, причем в канал 4 (фиг. 1и 2) или во внутренний канал 1 О(фиг. 3) вводят количество газообразного топлива больше, чем в канал 5(фиг. 1 и 2) или в наружный канал 11.50В результате такого распределениягазообразного топлива создаются факелы, обогащенные и обедненные топливом. В первых при этом получаютсяпродукты неполного сгорания (СО и Н),взаимодействие которых с образующей 55ся окисью азота приводит к восстановлению ИО до молекулярного азота 2 Н 0 + 2 СО 2 И)т + 211 г2 КО + 2 Н 1-2 Н 20 + Н 7Это приводит к снижению содержания...

Номер патента: 1390234

Опубликовано: 23.04.1988

Авторы: Воронин, Гусева, Зеленая, Кононов, Мироненко, Павлов

МПК: C08L 95/00

Метки: битумных, катионных, эмульгатор, эмульсий

...эмульсий, которые могут бытьиспользованы в промьппленном и дорожном строительстве,Цель изобретения - повышение эластичности покрытий на основе эмульсиии снижение их водопоглощения.В качестве алкилпропилендиаминовв эмульгаторе используют алкилпропилендиамины на основе синтетическихжирных кислот С-С(38.407248-83 Д,-04) .Алкиламинопропионитрилы представ"ляют собой смесь соединений следующей структурной формулы: К-М-(СН ) -СМ11(где В- С -С-алкил или С.,-С-алкенил; 20В - водород или Впри этом число углеродных атомов вй + В " не превышает 26.Ьлкиламинопропионитрилы являютсяпромежуточными продуктами при получении диаминов, Их получают. реакциейцианэтилированная первичных или вто.ричных аминов.Эмульгатор готовят следующим об-,разом, В емкость с...

Номер патента: 1389821

Опубликовано: 23.04.1988

Авторы: Антонова, Гребенников, Павлов, Тройнин, Уметский

МПК: B01D 46/02

Метки: воздуха, фильтр

...запыленном воздухе), так и с периодической регенерацией. В последнем случае после регенерации фильтрующих элементов корзину 4 следует застопорить от поворота фиксатором 20,Снабжение оси каждого фильтрующего элемента в нижней части крыл ьчаткой, размещенной на уровне установки входного тан ген циального патрубка, позволяет использовать энергию загрязненного газа для вращения корзины в целом и каждого фильтрующего элемента в отдельности, что исключает использование дополнительной единицы оборудования электродвигателя с редуктором и блоком управления и соответственно затраты электроэнергии на его работу. Кроме того, это позволяет одновременно с вращением корзины поочередно и по отдельности раскручивать каждый фильтрующий элемент,...

Номер патента: 1389005

Опубликовано: 15.04.1988

Авторы: Дунаев, Павлов

МПК: H04L 7/02

Метки: автоподстройки, дискретной, импульсов, тактовых, фазы

...1 б.Под действием входного импульсатриггер 22 управления изменяет своесостояние и потенциалы на его выходахменяются на противоположные. Соответственно изменяются потенциалы на управляющих входах 2, 3 делителя 18частоты. Б результате этого работающий триггер в первой ступени делителя 18 частоты останавливается,а тот, который был до того останов.лен, начинает работу в этот же момент. Первое переключение его происходит спустя половину периода следования импульсов задающего генератора 1 после смены состояния триггера 22 управления и, соответственно,смены управляющих потенциалов на выходах 1, 2 блока выбора триггера 2и входах 2, 3 делителя 18 частоты,За счет этого Фаза тактовых импульсовсдвигается в сторону опережения навеличину, равную...

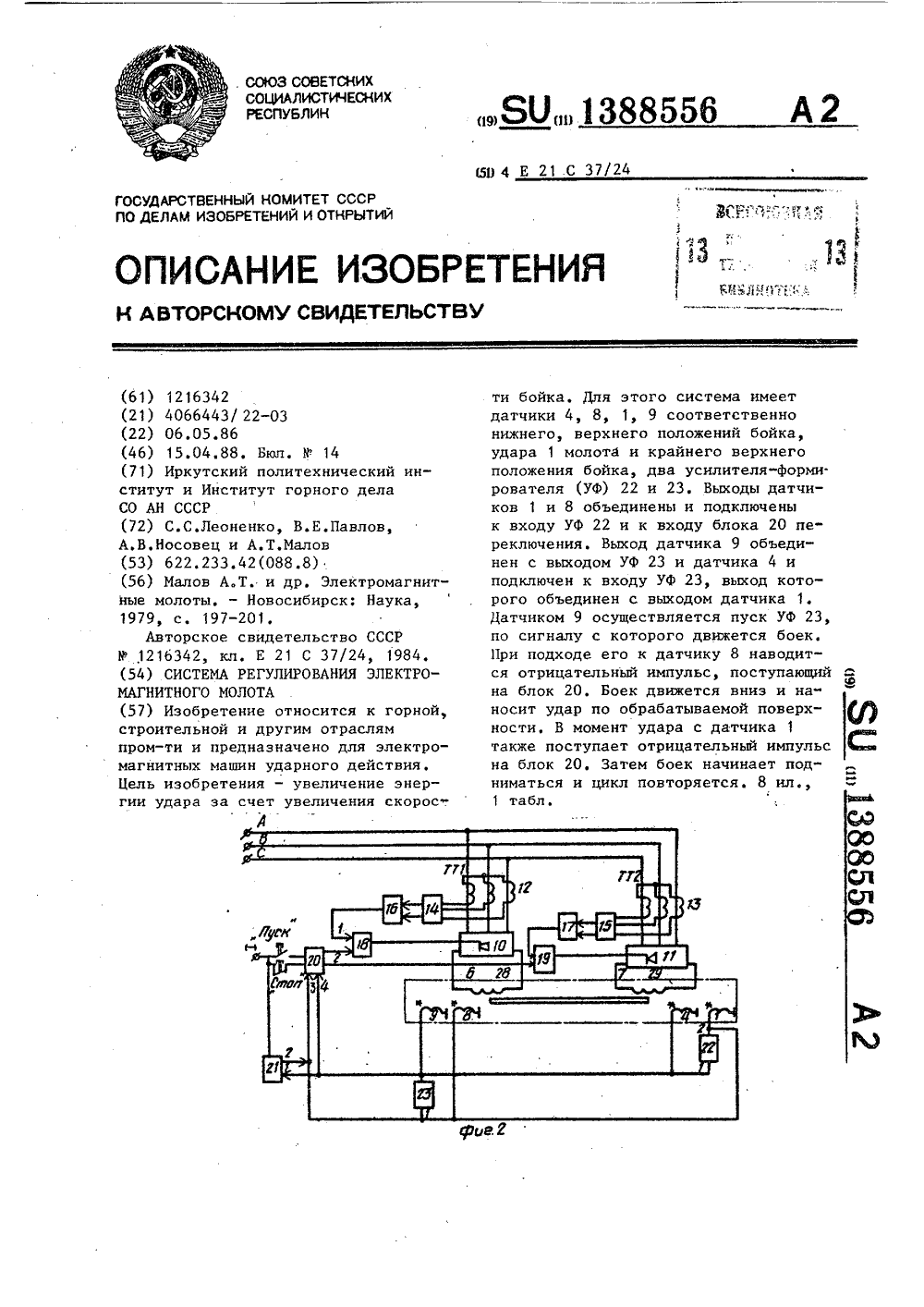

Номер патента: 1388556

Опубликовано: 15.04.1988

Авторы: Леоненко, Малов, Носовец, Павлов

МПК: E21C 37/24

Метки: молота, электромагнитного

...питания на блок 20(фиг. 4) на выходах устройств 24и 27 согласования этого блока устанавливается "1", а на выходах устройств 25, 26 согласования "0".С выходов устройств 24 и 27 "1" поступает на входы линий 28 и 29 задержки соответственно, начинаетсязаряд конденсаторов 63 (фиг. 6) этихлиний задержки, В течение временизаряда на выходе 28 и 29 будет "1",которая поступает на вторые входылогических устройств 30, 31 включения и отключения 32, 33, тем самымобеспечиваются на входах транзисторных ключей 45, 46 следующие сигналы;/1 - "1", а по окончании паузы, создаваемой 28, вновь будет: 2,Положительный импульс с 31 поступает на третий вход блока 20 и такжекак положительный импульс с 23, навремя паузы, создаваемой линией 28,подает на вход...

Номер патента: 1388325

Опубликовано: 15.04.1988

Авторы: Буйниченко, Павлов

МПК: B30B 15/16

Метки: гидравлического, демпфирующее, пресса

...установкой упоров 15Придальнейшем совместном движении поршней 14 и ползуна 2 жидкость из полостей цилиндров 10 через обратный клапан 12 поступает в аккумулятор 13,который предварительно заряжен азотом до некоторого давления. По мере поступления жидкости из полостей цилиндров О в аккумулятор 13 давлениев последнем растет, и при определенном давлении отсечной клапан 20 переключается, соединяя полости цилиндров 10 через дроссель 21 и распределитель 7 со сливом. Параметры аккумулятора 13 и давление предварительной его зарядки, а также усилие регулирующего устройства отсечного клапана выбираются такими, чтобы к моментуоткрытия отсечного клапана 20 в аккумулятор 13 перешло 50-707 потенциальной энергии гидромеханической системы...
