Павлов

Номер патента: 511922

Опубликовано: 30.04.1976

Авторы: Деребизов, Иванов, Кривошапкин, Кривченко, Мякишев, Павлов, Сологуб

МПК: A01K 73/02

Метки: лова, рыбы, трал

...стопорное кольцо 13, сильфон 14, воздушно-жидкостную камеру 15, приемник 16 20 сигналов, преобразователь 17, источник питания 18, запорную иглу-сердечник 19, соленоидную катушку 20, корпус 21 и пружину-фиксатор 22.Канат 10 подключен к захвату 12. Туда же 25 подключен и шкентель 23 дуг 7 траловой доски 6.Трал работает следующим образом.В процессе траления разъединительное устройство 9 обеспечивает нормальное положение 30 подбор 2 трала и траловой доски 6 с помо3щью дойолнительного каната 10 й соединения ваеров 5 с дугами 7 траловых досок 6. По окончания траления с судна аодается сигнал, который принимается преобразователем 17 и передается в виде модулированного электрического сигнала на приемник 16 (деподулятор). После этого сигнал...

Номер патента: 511736

Опубликовано: 25.04.1976

Авторы: Кириленко, Назаренко, Павлов, Чижмин

МПК: H04N 9/02

Метки: воспроизведения, изображения, телевизионного, условных, цветах, черно-белого

...источника 1 1 опорных напряжений подключенк ограничителям 16 и 19 и другой выходк ограничителям 18 и 20.Генератор 26 компенсирующих сигналовподключен к одному из входов промежуточного усилителя 3. Уровни опорных напряжений, получаемых с выходов стабилизированного источника 11, выбирают таким образом, чтобы получить наибольшее число различных цветовых оттенков в необходимом диапазоне яркостных градаций черно-белого телевизионного изображения..Устройство работает следующим образом.При увеличении видеосигнала, поступающего с выхода формирователя сигнала цвегности 12,от О до 40% максимального размаха величина сигнала до сумматора 17 линейно изменяется от 100% до О. На выходах ограничителей 1 9 и 20 при увеличении сигнала от 40 до...

Номер патента: 511711

Опубликовано: 25.04.1976

Авторы: Венедиктов, Златкин, Мусаелян, Павлов

МПК: H04J 7/00

Метки: диспетчерской, связи

...к входу 1 устройства демодулятор 2, соединенный через пульт 3 оператора с входом модулятора 4. Выход модулятора 4 и вход демодулятора 2 соединены с последовательно соединеннымисумматором 5, корректором 6 и ограничителем 7, при этом выход сумматора 5 подключен к второму входуограничителя 7.Устройство для диспетчерской связи работает следующим образом.Ретранслируемый сигнал, поступающий спредыдущей станции на вход 1 устройства,проходит как на вход демодулятора 2 импульсно-кодовой модуляции (ИКМ) служебного канала, так и на один из входов сумО матора 5, На выходе демодулятора 2 формируется аналоговый сигнал, который поступает на пульт 3 оператора,Аналоговый сигнал данной станции спульта 3 через модулятор 4 проходит на25...

Номер патента: 511568

Опубликовано: 25.04.1976

Авторы: Быстрицкий, Игнатов, Марков, Павлов

МПК: G05B 19/418

Метки: исполнительным, органом, программного, станка

...усилителя 8 и на вход элементовЗАПРЕТ 5, 6 и 7, запрещая прохождениесигналов с выходов "+", "-" и "0" реверсивного счетчика 4 на его входы "+" иУ УТаким образом в данный момент реверсивный счетчик 4 работает в режиме сум 45мирующего счетчика с пересчетным числом М= - , сигнал переполнения которогой0поступает на счетный вход суммирующегосчетчика 2. Сигнал переполнения (окон 50чание перемещения) суммирующего счетчика 2 поступает на исполнительный орган10, отключая его перемещение, За счеттого, что исполнительный орган 10 подошел к позиции без снижения скорости,произойдет "выбег" его относительно первой позиции на величинуи в реверсивныйсчетчик 4 записывается число импульсов2; пропорционально ГЭлемент совпадения 9 фиксирует момент...

Номер патента: 511562

Опубликовано: 25.04.1976

Авторы: Булгаков, Павлов, Пасечник

МПК: G03G 15/00

Метки: записи, информации, фототермопластическом

...это тем, что фотополупроводниковая пластина расположена на якоре .,электромагнита, размещенного за кадровымокном и электрически связанного через источник питания с "реле времени и спус ойкнопкой.На чертеже схематически изображено уст .ройство для фототермопластической записиинформации,Изображение объекта (нв чертеже не по-казано) через объектив 1 и ТПН 2, перемешаемый механизмом транспортирования носителя 3, оптически связано с поверхностьюфотополупроводниковой пластины 4, расположенной нв якоре электромагнита 5, электрически связанного через реле времени 6и источник питания 7 со спусковой кнопкой8, Вдоль носителя за кадровым окном расположены блоки проявления 9 и воспроизведения 10, ТПН и фотополупроводнпковаяпластина...

Номер патента: 511557

Опубликовано: 25.04.1976

Авторы: Астрахан, Галкин, Мермельштейн, Павлов, Чепел, Шиков

МПК: G01R 31/28, G01R 31/3177

Метки: логических, узлов

...в зависимости от максимально необходимого количества контролируемых контактов. Во входном регистре 6 информация, которую необходимо подать на каждый из контактов кснтрогп руемого узла, запоминается и хранится до момента проверки параметров выходного сигнала, после чего регистр обнуляется.Каждый из разрядов входного регистра 6представляет собой память на триггерных схемах. Каждый разряд расчитан на храннние Определенного количества бит информапии, ; е,-епяеллого количеством уООВней и импульсов, которые необходимо подать на 5 Входные контакты контролируемого узла д;. и т:,:=Озечси акдля проверки комбинаци Оп;.;:ы.-: схем необходимо подавать на Входные кс;нтакты два уровня и один импульс, для пООВерги триггерных схем в динамическом...

Номер патента: 511255

Опубликовано: 25.04.1976

Авторы: Павлов, Стрелков

МПК: B65B 13/02

Метки: тару, упаковки

...столе 1 улакены поперечные подставки 7, снабженные страховочными цепями 8 (см, фиг. 2) для боковых шитов тары. С торца стола 1 соосно его продольной оси на станине 9 установлена бухта 10 с пленкой (см, фиг. 1). Слева и справа от стола 1 имеются стеллажи 11 (см, фиг. 2) с наклонными упорами 12 для сборных элементов тары и ручными тележками 13, состоящими из рамы 14 (см, фиг, 3 и 4) и опирающейся на колеса 15 вертикальной стойки 16, с ручкой 17, вилочными захватами 18 и10 15 3винтовыми прижимами 19. На столе 1 установлен поддон тары 20 (см. фиг. 1),Устройств о работает следующим образом.Каретка 3 отводится в одно иэ крайних положений по рельсовому пути 4. Мостовым краном пакет изделий, предварительно уложенный на деревянный поддон тары 20...

Номер патента: 511238

Опубликовано: 25.04.1976

Авторы: Ермаков, Никифоров, Павлов

МПК: B60L 5/08

Метки: верхний, состава, токоприемника, узел, электроподвижного

Номер патента: 327782

Опубликовано: 25.04.1976

Авторы: Козодеров, Морозов, Нисельсон, Павлов, Симаков, Спевак, Титов

МПК: C01B 33/08

Метки: кремния, тетрахлорида

...Исходный продукт содержит следующие основные примеси, которые должны быль отделены согласно требованиям кремнеорганической промышленности: соединения железа, марганца, маг- рф ния, алюминия, меди, титана, цирконня, бора и других металлов, а также хлорсодержащне орга. твтческие вещества,Для глубокой очистки тетрахлорнда кремжлученного иэ продуктов хлорирования цирконадлагается способ, по которому о птстку осущест ют путем сочетания процесса выпариванияхстадийной ректнфикацней,предварительном выпаривании при 100 - 120 С в аппарате с вращанацимся ротором происходит очистка исходного продукта от ооо.растворимых примесей. Образущиеся пары посту.пают на первую стадию ректяфнкацни, которую проводят при температуре в головке и кубе колонны...

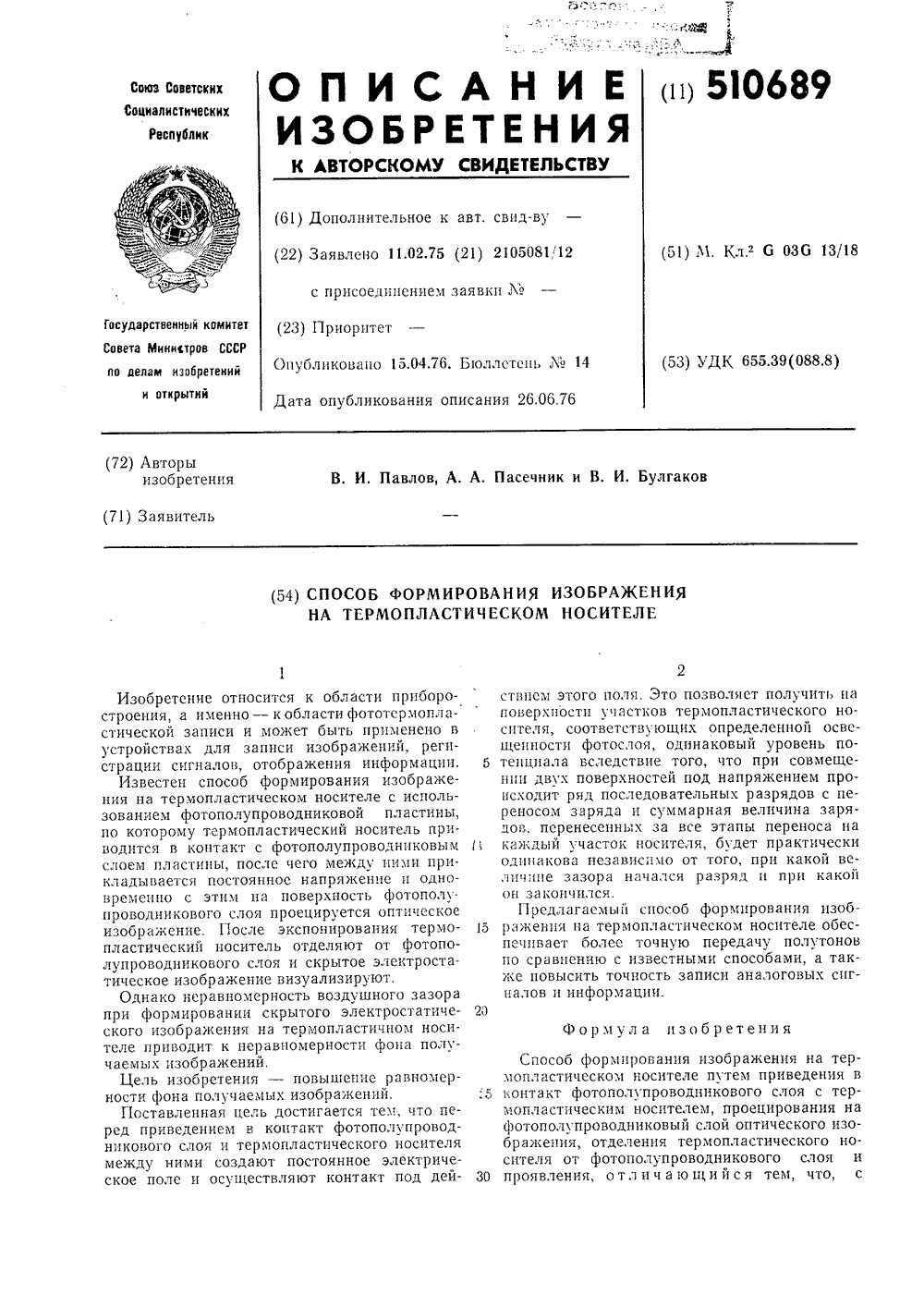

Номер патента: 510689

Опубликовано: 15.04.1976

Авторы: Булгаков, Павлов, Пасечник

МПК: G03G 13/18

Метки: изображения, носителе, термопластическом, формирования

...изооражениеском носителе путем привотополупроводццкового слеским носителем, проециророводццковый слой оптичесотделения термопластичефотополупроводниковогоя, отличающийся тем ения в оя с тервания на кого изо- СКОГО НО слоя и что, с Изобретение относится к области приборостроения, а именно - к области фототсрмопластической записи и может быть применено в устройствах для записи изображений, регистрации сигналов, отображения информации.Известен способ формирования изображения на термопластическом носителе с использованием фотополупроводниковой пластины, по которому термопластический носитель при. водится в коцтакт с фотополупроводнцковым слоем пластины, после чего между ними прикладывается постоянное напряженцс и одновременно с...

Номер патента: 510688

Опубликовано: 15.04.1976

Авторы: Булгаков, Павлов, Пасечник

МПК: G03G 13/18

Метки: изображения, носителе, термопластическом

...слой. прово ское и жая го изоИзобретение относится к области приборостроения и может быть использовано для записи изображений на термопластическом носителе (ТПН).Известен способ получения изображений на ТПН, заключающийся в контактировании фотополупроводниковой пластины, состоящей из стеклянной подложки с прозрачным проводящим слоем двуокиси олова и светочувстви. тельного фотополупроводникового слоя, с 1 ПН состоящим из основы, прозрачного проводящего слоя и термопластического слоя, в прикладывании между ними постоянного напряжения, экспонирования светочувствительного фотополупроводникового слоя пла. стины записываемым изображением через стсклянную подложку и проводящий слой двуокиси олова, после чего ТПН со скрытым электростатическим...

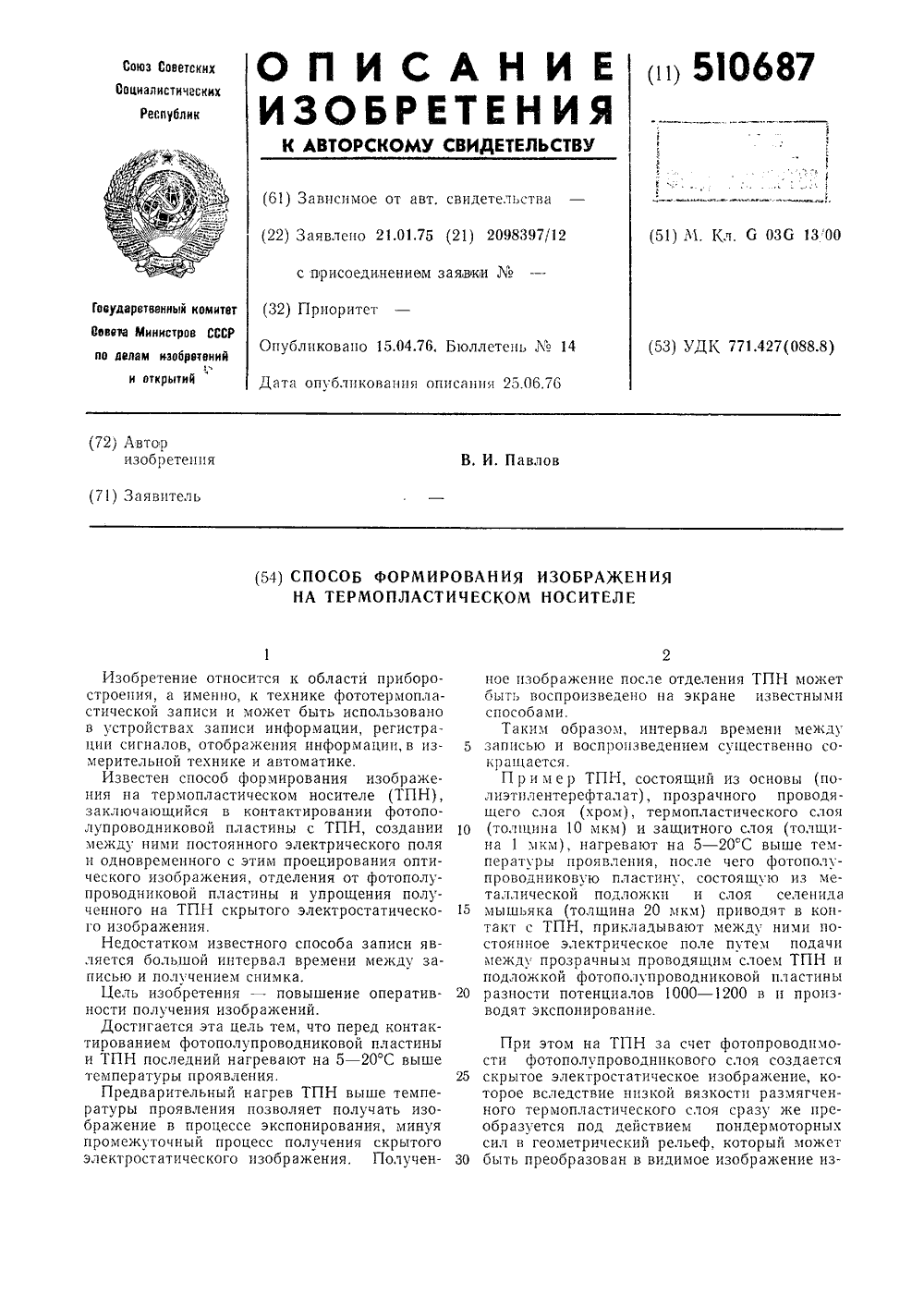

Номер патента: 510687

Опубликовано: 15.04.1976

Автор: Павлов

МПК: G03G 13/00

Метки: изображения, носителе, термопластическом, формирования

...отображения информации, в измерительной технике и автоматике.Известен способ формирования изображения на термопластическом носителе (ТПН), заключающийся в контактировании фотополупроводниковой пластины с ТПН, создании между ними постоянного электрического поля и одновременного с этим проецирования оптического изображения, отделения от фотополупроводниковой пластины и упрощения полученного на ТПН скрытого электростатического изображения.Недостатком известного способа записи является большой интервал времени между записью и получением снимка.Цель изобретения - повышение оперативности получения изображений.Достигается эта цель тем, что перед контактированием фотополупроводниковой пластины и ТПН последний нагревают на 5 - 20 С выше...

Номер патента: 510631

Опубликовано: 15.04.1976

Авторы: Овсянников, Павлов, Паначев

МПК: F27B 15/00

Метки: обжига, сыпучего

...в продольном сечении выполнен Ч-образного профиля.На фиг. 1 показано описываемое уст во, продольный разрез; на фиг. 2 - сечение по Л - А на фиг. 1.Устройство для обжига содержит наклонную печь 1 прямоугольного сечения с размещенными по всему поперечному сечению наклонными полками 2, пространство между которыми разделено продольными перегород ками 3. Над полками расположен бункер 4для подачи сырья в печь. В верхней части печь 1 соединена с бункером 5 для вспученного вермикулпта, а в нижней части - с топкой б с горелочным устройством 7 и с бунке О ром 8 для пустой породы. Под печи в нижнейчасти выполнен в виде колосниковой решетки 9, а свод 10 над ней в продольном сечении имеет 1-образный профиль.Устройство работает следующим образом.15...

Номер патента: 510589

Опубликовано: 15.04.1976

Авторы: Киселева, Михалев, Павлов, Скворцов

МПК: F15B 9/02

Метки: пневматический, привод, следящий

...5,х сосдипенных Гроставка:ц 11 мембран 12 и 13, сопл ПИТПНИ 5 1." И СТрдБИдци 10 И Х 211 днд 1 Э. Инверсный преос)разоатель имеет блкир)7)- щуЮ Пр тРКИ 1 т 1 7, К)1 Ор 2 55 Ы.1, Ст Н Л цИТС ДсБЛЕИ Б ПОЛО"ГЦ )0, тастРиваТа;1)ОВСНЬ БЫХОДНО) 0 дсц).тст,)1,ИЗ Прас)0)20- ватсля 1 который опрсдсляатс предарптельньт годжатцем пру)кипы 7. Б преобразователе 5 имеется мембрдпд 10, которди сосд;1- ияется проставкой с двумя другими и образует глухую камеру. Испол:Ительный механизм сиабжеп штоком 19; полость 20 испо,.- НПТЕЛЫ 10 ГО МЕХ 2111)ЗЪ 2 С 5 ЗДс С ВЫХОД 0 ИП- срсиого преобразователя, д В преобразовдтслх 2 и 5 имеОтея глухис камеры 21 и 22.Б ИСХОДНОМ СОСТ 05 НР. 15 ГСТРОЙСТВО ПОДД 10 Т- ся давление гиташя Р и минимальное да- ление Р ,шток 19...

Номер патента: 510442

Опубликовано: 15.04.1976

Авторы: Комендантов, Павлов

МПК: C03B 23/20

Метки: спаивания, стеклянных, трубок

...трубки с труб кой, внутренний диаметр которой значительно больше наружного диаметра первой. Это достигается тем, что устройство снабжено горелками для запайки конца капиллярной трубки, дутьевыми головками для раздувания 15 шара на запаянном конце и механизмом разрушения шара.На чертеже изображено описываемое устройство.Оно состоит из станины 1, внутри которой 20 расположены механизмы вращения патронов и ротора, ротора 2, верхних патронов 3, нижних патронов 4, горелок 5 для запайки конца капиллярной трубки, дутьевых головок 6, механизма 7 разрушения шара и сварочных га зовых горелок 8.Работает устройство следующим образом.Когда верхний патрон 3 находится на позиции запайки горелки 5 производят запайку отверстия на нижнем конце...

Номер патента: 509862

Опубликовано: 05.04.1976

Авторы: Павлов, Царьков

МПК: G04F 10/04

Метки: интервалов, серединывременных

...из входов схемы И" и два формирователя, входы которых обьединены с входным зажимом устщ ройства, а выход одного из них связан совторым входом первого из упомянутых триггеров, о т л и ч а ю щ е е с я тем, что, с целью упрощения схемы в него введены второй счетчик, схема переписи, и 30 трехвходовая схема "И", причем вход счетчика подключен к выходу схемы "И", выход связан со вторым входом второго трит- гера, выход которого подключен к второму входу схемы "Иф, а вход каждого разряда- ЗЬ - к выходам схемы переписи, один входкоторой подключен к выходам разрядов накопительного счетчика, начиная со второго разряда, другой - к выходу второго формирователя и ко входу трехвходовой схемы 40 "Иф вход которой подключен к выходупервого триггера, а...

Номер патента: 509606

Опубликовано: 05.04.1976

Авторы: Гольцов, Доманский, Клоцунг, Лукашов, Павлов, Южаков

МПК: C08F 6/28

Метки: аппарат, крошки, отгонки, полимера, растворителяиз

...установлены барботеры 3 для подачи острого пара. В нижнейчаати аппарата смонтирован пароводяной или;ротационный крошкообраэователь 4, Крошкообразователь может быть встроенным ваппарат или выносным,Верхняя часть выполнена суживающейсяи переходит в штуцер 5 для выхода парогазожидкостной смеси вместе с крошкой полимера на следуюшие стадии процесса, Вставки 2 могут быть выполнены, например, ввиде полых тороидов. Аппарат может бытьтакже образован за счет стыковки полыхтел вращения.Аппарат работает следующим образом.Раствор полимера подается в крошкообразователь 4. Туда же поступает горячая,ьода и часть водяного пара. Образующаясясмесь паров углеводородов, паров, воды,горячей воды и частиц полимера подаетсяиз крошкообразователя в...

Номер патента: 509576

Опубликовано: 05.04.1976

Авторы: Круглов, Павлов, Федянин, Фрейдин

МПК: C07C 55/22

Метки: 3-пропантрикарбоновойкислоты

...присутствии известных катализаторов окисления преимущественно до глубины превращения их 15-20%. Затем продукты окисления въщеляют из реакционной массы (например экстракцией) и доокисляют азовСоставитель Т,Давриненко РедакторГ бун а Техред Иуарандвшовв торре "тор Л.Котова изд. я (/у Заказ 5995 Тираж 576 Подписное И 11 ИИПИ Государственного комитета Совета Министров СССР по делам нзобретеиий н открытий Москва, 113035, Раун(скан наб., 4 Филиал ППП фПатентф, г. Ужгород, ул, Проектная, 4 ной кислотой при 75-105 оС В нрпсузствии ванадатв аммония. Выход целевого продукта ,70% от теории.П р и м е р. 1,0 кг метилового Эфира гексагидро-и -толуиловой кислоты 5 оксиляют воздухом в колонном аппарате в присутствии нафтенатв хрома (0,053 С) при 1 Э 0...

Номер патента: 509430

Опубликовано: 05.04.1976

Авторы: Павлов, Стрелков

МПК: B28B 11/00

Метки: механической, обработкибетонных, поверхностей

...каретки 4 (величина снимаемого слоя устанавливается заранее),Затем включаются привод вращения фрезы 39 и привод перемещения каретки 32,которая перемешается н, эстакаде 3. Приэтом производится обработка панели 10.Каретка 4, дойдя до крайнего положения(когда фреза 41 уже вышла изсоприкосновения с панелью), нажимает на коне.ныйвыключатель 57 (см, фиг. 1), электрическисвязанный с приводом перемешения стола 2и прижимами 53 и 54 рельсовых захватов6 н останавливается оператором. Происходит расфиксация стола 1 и включается привод его перемешения 2, Стол 1 перемещается на следующий шаг, один из кулачков 20взаимодействует с приводом перемешениястола 2 и рельсовыми захватами 6, стол 1останавливается, фиксируется. Затем подается команда оператору...

Номер патента: 509339

Опубликовано: 05.04.1976

Авторы: Живов, Кучеренко, Ляшенко, Макогон, Павлов, Прокопенко

МПК: B22F 3/16

Метки: изделийиз, металлического, порошка

...штамповкц, система 27 подвода защитной атмосфе - ры, бункер 28 для порошковой шихты и пул,т 29 управления установкой, механизм 30 подачи порошковых заготовок, нагревательное устройство 31, соединенное с систсгмой 27 подвода газа и снабженное впускшимц 32 и выпускш,ми 33 шторами, механизм 34 подачи нагретой заготовки, камера термической обработки 35 соединен(лая с системой 27 и слсабжоидея шторами 3 6, каме ра безокцслцельцто остывал ця20 37, соединеисая с сллстедлой 27 и снабженля выходными канатади 3 Я и выиускш длг итс)1 ам и 3 с)Устаповкс работае г следуюшцд образом При зевс.ршеши рабочего хода ползуны 1925 и 22 возвращактся в крайнее верхнее нов .охлсио, а всстелкиватели 8 ц 14 вытял -кивак т соответствешю спрессованную заготовку...

Номер патента: 508920

Опубликовано: 30.03.1976

Авторы: Михайлов, Мурзинов, Павлов

МПК: H03K 5/153

Метки: импульсных, последовательностей, синхронизации, случай-ных

...работы устройства заключается вО следующем.Импульсная тактовая последовательность,вырабатываемая генератором тактовых импульсов 1, с помощью счетного триггера 9разбивается на две пар афазные импульсные5 последовательности, снимаемые с выходс 1 в триггера 9 на входы счетных триггеров 10 и 11. Импульсы случайного потока, появляющиеся на входе 15 устанавливают триггеры 3 и 8 в состояние О.О Сброс триггеров 3 и 8 производится в разныемоменты времени импульсами парафазных последовательностей, снимаемых с выхода счетного триггера 11, На выходах триггеров 3 и 8при этом формируются импульсы случайной5 длительности, задний фронт которых имеетжесткую привязку к моментам времени, соответствующим переднему фронту импульсов,одной из...

Номер патента: 508896

Опубликовано: 30.03.1976

Авторы: Головин, Гуревич, Павлов

МПК: H03D 3/02

Метки: детектор, импульсно-фазовый

...прямоугольных импульсов 2.1, Импульсы от генератора 2 поступают после импульсов с выхода 10, но до импульсов с выхода 9 фазо-импульсного расщепителя,В этом случае импульсы, поступая ца вход 11 триггера 7, перебрасывают его в состояние, открывающее элемент 6, однако, еще до прихода импульсов с выхода 9 импульсы с генератора 2 поступают на вход 12 триггера 7 и возвращают его в исходное состояние. Тогда элемент 6 запирается и импульсы с выхода 9508896 оставитель А. АртюхТехред Т. Рыбалко актор Н. Коля Корректо зес Изд.1226 каз 103 ираж 1029 сное Типография, пр, Сапунова не проходят на вход основного триггера 5. Основной триггер 5 будет постоянно находиться в нулевом состоянии.11, Импульсы с выхода генератора 2 поступают между...

Номер патента: 508894

Опубликовано: 30.03.1976

Авторы: Галкин, Головин, Жиздрикова, Иртегов, Павлов, Турченев

МПК: H03B 19/00

Метки: умножения, частоты

...входы сумматоров подключены к выходу частотного канала автоподстройки.На чертеже представлена блок-схема устройства умножения частоты.В него входят частотный канал автоподстройки 1 частоты, два импульсных умножителя 2 и 3, которые состоят из триггеров 4 ляемого генератора 10 сигерез делитель частоты 12 с ленияна второй вход2,ый вход триггера 4 поступаной частоты. Выход триггевходу фильтрующего четы508894 оставитель М, АудриТехред Т. Рыбалко актор Н. Кол орре ДзесоваПодписное Изд.1226 каз 1034 аж 1029 Типография, пр. Сапунова,3Таким образом, в случае вых. -- вх, на выходе триггера 4 формируются импульсы, частотный спектр которых не содержит постоянной составляющей. Если вых,)вх то частотный спектр колебания содержит постоянную...

Номер патента: 508857

Опубликовано: 30.03.1976

Авторы: Ванин, Израилев, Меклин, Павлов, Савельев

МПК: H02J 3/24

Метки: западную, разгрузки, суммарнуюмощность, электро-станции

...цикл и т.д,В результате децствця ццфро-аналоговых преобразователей 6 происходит преобразование поступаощих на нх входы последовательных кодов в напряжения. Эти напряжения через сумматор 7 поступают на второй вход схемы сравнения 3.При достижении напряжением ца выходе сумматора 7 величины, соответствующей заданной мощности, происходит срабатывание схемы сравнения 3, выходной импульс которой производит остановку генератора импульсов 2. Тем самым фиксируются напряжения ца выходах цифро-аналоговых преобразователей 6, связанных с шинками разгрузки турбин 8.От вычитающих устройств 9 подается разность между напряжениями с выходов датчиков мощности генераторов 10 и напряжениями, соответствующими текущим значениям сформированной величины...

Номер патента: 508802

Опубликовано: 30.03.1976

Авторы: Демьянов, Дюжаков, Копейкин, Павлов, Палецкий, Романов, Русаков

МПК: H01B 13/008

Метки: натяжения, нити, регулятор

...работы тормозов. Приводной двигатель 23 обеспечивает работу всех механизмов машины. Дляаварийного питания обмоток электромагнит 25 ных тормозов служит батарея 24,Обмоточная машина работает следующимобразом,Эмальпровода с отдающих устройств 1 инити упрочняющих прялей 2 с отдатчика, со 508802бираясь в три пучка, поступают в верхнюю ванночку 3, В дальнейшем пучок из эмальпродов и упрочняющих прядей проходит двойную обмотку с последующей пропиткой в клеевой смеси и предварительную сушку в электропечи 21. После предварительной сушки кабель поступает па барабан 9 приемного устройства 8,Обмоточная пасма с катушки (бобины) 18, проходя направляющие втулки водила 19 и огибая ниппель 20, поступает на обматываемый кабель. При вращении водила...

Номер патента: 508775

Опубликовано: 30.03.1976

Автор: Павлов

МПК: G04F 10/04

Метки: временныхинтервалов

...через вторую дифферепцирующую цепь б подклочен к второму входу схемы 4 выделения, а выходы этой схемы - к входам схемы 7 переключения линии задержки, выход которой соединен с управляющим входом управляемой линии 3 задержки,Работа устройства заключается в следующем.Измеряемый сигнал поступает на вход рециркулятора 1 и повторяется несколько раз. С выхода рецирклятора подается последовательность импульсов той же длительности па управляемуо линию 3, где она задерживается на время в пределах периода повторения,Задержанный и не задержанный сигналы поступают на схему 4 выделения бинарного сигнала через дифференцирующие цепи 5 и б, где сравниваются взаимные расположения передних фронтов импульсов задержанной последовательности и задних...

Номер патента: 508471

Опубликовано: 30.03.1976

Авторы: Амирова, Башмаков, Беляева, Кудряшов, Куценко, Нелюбин, Павлов, Чурин

МПК: C01B 25/26

Метки: моноцинкфосфата

...причем плотность маточного раствора поддерживают не более 1,5 г/см, упариванием и кристаллизацией продукта в присутствии фосфорной кислоты концентрацией 0,5 в 14% по Р,О 5.Цель изобретения - повышение качества продукта.Для этого кристаллизацию ведут при концентрации фосфорной кислоты 47 - 55% по РО 5.Способ позволяет получать моноцинкфосфат, соответствующий ГОСТУ 16992 - 71.П р и и е р. 196 г обожженного цинкового концентрата растворяют в стакане, помещенном в термостат, при 80 - 90 С и интенсивном перемешпвании в течение 30 минут в 350 мл 40%-ной НзР 01, причем плотность маточника не превышает 1,5 г/см. Нерастворившийся осадок отфильтрозывают и повторно обрабатывают в течение 30 мин 40%-ной ортофосфорной кислотой. Суспензию...

Номер патента: 508416

Опубликовано: 30.03.1976

Авторы: Кожевников, Павлов

МПК: B30B 11/20

Метки: грануляциипластифицированных, порошков, пресс, уплотнения

...Срезает выддле 55 ный уплотненный и Д 5 спсргпровдпп 5 ц )55)тср 5 дл 00)ДЗМ 51 Г)Д 5 МГ 5. Пресс д,5 мплотпсцп п Грацмл 555 спп плдстп 1 П 5 ппровацны); порошков, солержап 1 пй ПРПСМН 5 Й ОМНКС) П Метс 5 ЦОВЛСППЫЕ В КОРПМСС 30 на и;и)ф 5); Пол углом олин к Другому едомый Изобретение касается уплотнения и грацуляцип поротиковы.с материалов.Известны прессы, содержащие приемный бУ ПКЕР И с СТЯНОВЛСЦПЫС В КОРПУСЕ Ца Цацфа под углом один к другому ведомый и ведущий конический диски, между которым) моцтирован шаровой элемент.Цель изобретения - повышение качества гранул,Это достигается тем, что цапфа ведомого диска выполнена полой, а па части повср);ности шарового элемента, заключенной ме)кду Лисками, выполнены пазы, соединяющие зону...

Номер патента: 508359

Опубликовано: 30.03.1976

Авторы: Гнездилов, Павлов

МПК: B23K 11/28

Метки: клещи, контактной, сварки

...на одном пз них и вход 51- щего воим цилиндрическим концолпродольный паз другоо.Наружные поверх)ности порине 8 и 9, взаимодействующие с роликами 6 рычагов 1, выполнены по форме несимметричного кл:ша с овалынь)ми поперечными ссчсниями, причем уклон клина выполнен переменным с тем расчетом, чтобы при отсутствии усилия на электродах в начале движения рычагов было бы максимальное сближение их при лИн;1- мальном ходе поршней, а при касании электродов усилие, создаваемое ими, было бы максимально достижимым.На нижнем поршне 9 жестко закреплена рукоятка 11 с фиксатором, поворотом которой lа 90 осуществляется поворот порпшей, что обеспечивает дополнительИое (Нерабочее) раскрытие электродов.Механизм возврата 3 служит для приведения рычагов...

Номер патента: 508345

Опубликовано: 30.03.1976

Авторы: Брагинский, Гвирцман, Мельцер, Мукминов, Павлов, Уланов

МПК: B23D 15/06

Метки: гильотинных, лентына, мерной, ножницах, резки

...36 в исходное положение, которое соответствует установке рсеНого командного меха 1 низма включецияБыкгпочения 32 на обрезю первого листа когмплекта заготовок, Для фиксирования этогс положения па Г-образной штанге 34 жестко акреплен упор 38. Свободный конец лепты удерживается от провисания паправляющР 1 мп механизма укладки 39,Механизм деления 3 настраивается ца рсзк( лпстов с заданным приращением длины каждого из нпх (от нуля и более м). Нулевсму приращению соответствует макслмальпс гь(двинутое вверх положение опорно-выдг:,ПРкного стержня 30 пиноли 5, при котором выступ 26 правого рычага 25 коромысла 24 занпмаст крайнее Ближнее положение. Затем ножевая балка 28 ножниц выводится в положение нижней мертвой точкР, при кстором толкатель...
