Омельченко

Номер патента: 726254

Опубликовано: 05.04.1980

Авторы: Мартыненко, Оббариус, Омельченко, Усик, Федченко

МПК: E02B 8/06

Метки: гаситель, потока, энергии

...внутреннему контуру.На фиг. 1 изображен гаситель знер гни потока, вид в плане; на фиг. 2,сечение А-А фиг. 1,Гаситель энергии потока состоитиз установленного па основании 1 отводного канала 2 ;.Минутого в плане 30 трубопровода 3 с отверстиями 4 по его внутреннему контуру. Замкнутый трубопровод 3 подключен к подводящему водоводу 5. Поскольку трубопровод 3 выполнен в плане замкнутым, между его стенками образуется коло" дец б.Работает гаситель энергии потока следующим образом.По подводящему водоводу 5 вода из быстротока.или иэ другого сооружения поступает в замкнутый трубопровод 3 и через расположенные по его внутреннему контуру, отверстия 4 вытекает в колодец б, образованный стенками замкнутого. трубопровода 3. Затем вода переливается через...

Номер патента: 724620

Опубликовано: 30.03.1980

Авторы: Вайсман, Иванов, Коптюх, Миткова, Омельченко, Пинская, Скурат, Срулов, Степанов, Тищенко, Тупицын

МПК: D21H 5/00

Метки: бумаги, массы, подготовки, электроизоляционной

...характеристик бумажной массы в процессе зр набухвния при динамическом воздействиина волокна. Таблица 2 Средняя длина волокна,дгВремя набухания, ч Степень помоле бумажной массы, ШРдо нвбукв- после небуння хвния о нвбухания после нвбухвния 27 105 108 32 120 36 127 130 135 137 27 10 130 33 ле, аккумулируют в бассейне до концентрации 3,0-3,5%, после чего подают нв 55размалывающие аппараты предварительного размола, где достигается степень помола массы 35-40 ШР. Затем масса поступает в бассейн набухапия емкостью 25- 30 м, к которому попклю ен гидродина 3 В результате такой обработки волокно становится более гибким и эластичным и подготовленным к фибриллированию на этапе основного размола,Как винно из табл. 2, степень помола в процессе...

Номер патента: 723568

Опубликовано: 25.03.1980

Автор: Омельченко

МПК: G06F 5/02

Метки: двоично-десятичную, двоичной, дроби, дробь

...уп- ф равления 2, для чего его третий выход подключен ко второму входу блока памяти 8, Выход регистра 5 сдвига соединен с первым входом первого двоичного сумматора 10 непосредственно и через пер вый элемент задержки 12, смещающий двоичную информацию на три иции в сторону старших разрядов, со вторым его входом и входом второго элемента задержки 13, смещеюшего информеци 1 о на 5 О три позиции в сторону старших разрядов. Выходы первого двоичного сумматора 10 и второго элемента задержки 13 соединены соответственно с первым и вторым входами второго двоичного сумматора 11, 55 выход которого соединен со вторыми входами первого и второго элементе И 3, 4, Необходимо отметитьчто первый и 68 4второй двоичные сумматоры 10, 11 совместно с первым и...

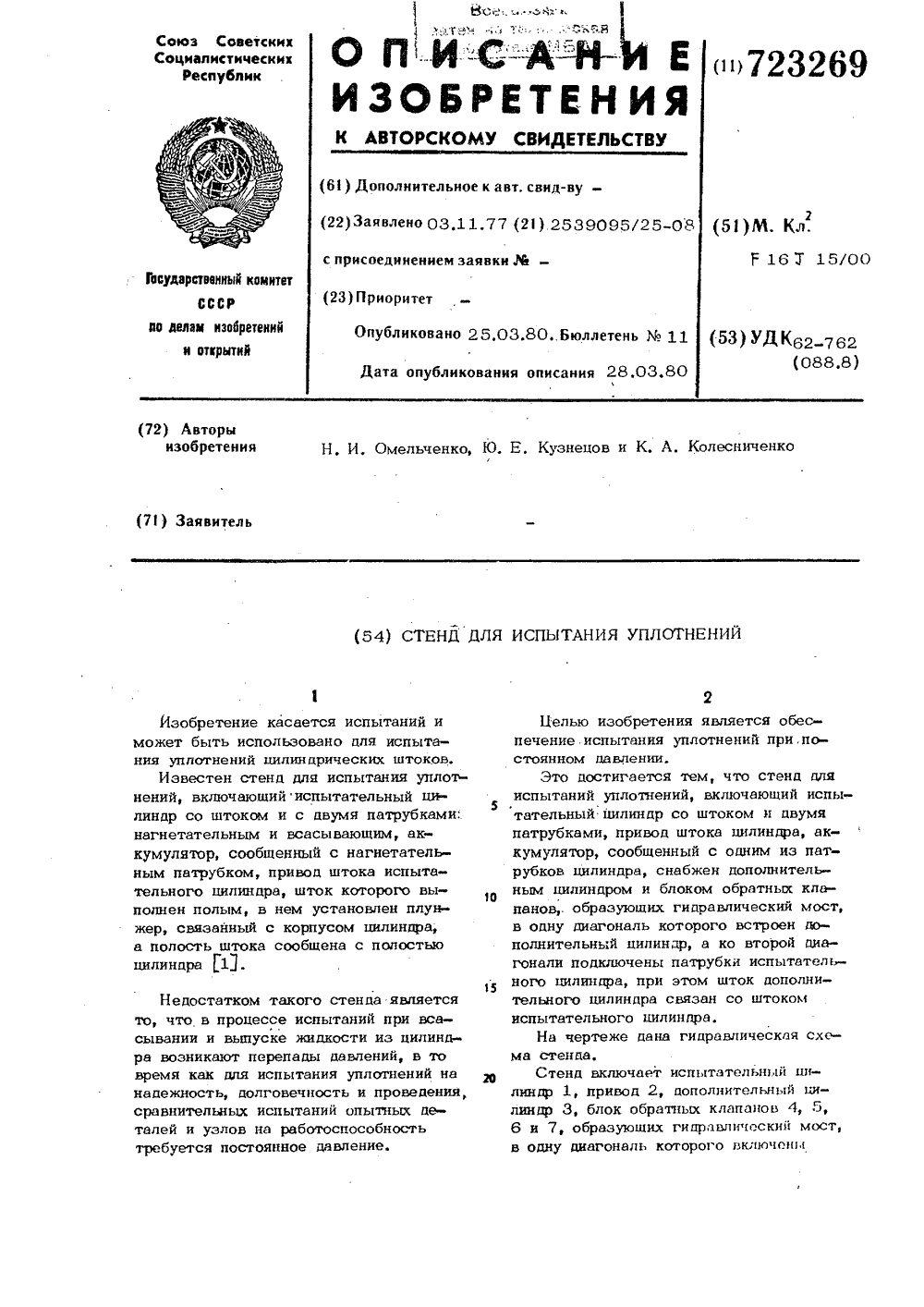

Номер патента: 723269

Опубликовано: 25.03.1980

Авторы: Колесниченко, Кузнецов, Омельченко

МПК: F16J 15/00

Метки: испытания, стенд, уплотнений

...Аккумулятор 14 сообщен с одним из патрубков цилиндра 1 и служит для поддержа"ния давления в системе.Для зарядки системы используетсянасосная станция 15. Два датчика температуры 1 6 и 1 7 установлены передраспределителем в магистраль и связаныс распределителем 9, который управляется по их сигналам.Стенд работает следующим образом.Насосная станция 15 заряжает систему жидкостью до определенного давления, поддерживаемого аккумулятором 14.Включают привод 2 и шток испытательного цилиндра 1 начинает совершать возвратно-поступательные движения. Одновременно с ним начинает совершать те,же движения и дополнительный цилиндр 3,включенный в гидравлический мост обратных клапанов 4-7, поочередно вытесняя жидкость через клапаны 4 и 5и всасывая...

Номер патента: 715186

Опубликовано: 15.02.1980

Авторы: Анохин, Бурменко, Захаров, Иванов, Омельченко, Притужалов, Тригуб, Хазанов

МПК: B21D 53/02

Метки: емкостей, замкнутым, контуром, штампосварных

...зацепление,Поэтому перед совмещением половин заготовок необходимо разрезать их наотдельные элеменги, что исключает производство гаких емкостей ца автоматиэированцых линиях,Цельо цзобретечия является обеспечение возможности изготовления штампосварных емкостсй с поперечными каналами (гофрамц) па автоматизированных линиях.Поставленная цель достигается тем,что по предлагаемому способу после сматывация с рулонов полосы совмещают, формуют половины заготовок э двух (а не четырех) валках одновременно, после формовки разъединяют их, а перед.совмещением под сварку одну из полос поварачивают на 180 относительно продольной осиНа чертеже представлена схема автоматизированной линии для производства штампосварных емкостей.С рулонов 1 и 2...

Номер патента: 713638

Опубликовано: 05.02.1980

Авторы: Майоров, Миллер, Омельченко, Соловьев

МПК: B21D 22/02

Метки: вытяжки, глубокой, штамп

...вид сверху.Штамп содержит матрицу 1, толкатель 2, в корпусе которого размещенрезервуар 3 со смазкой, а в головке выталкивателя 4 - воздушные 5 и смазочные6 каналы для подачи распыленной смазкина вытяжной радиус 7 матрицы,Головка выталкивателя 4 снабженапробкой 8 для заправки резервуара смазкой. Йросселирование воздуха в полостьнад смазкой осуществляется через отверстие 9.Штамп работает следующим образом,Пневмоклапан, управляемый от ползуна или от вала пресса, подает воздух из384вуар со смазкой и выталкиватель с отверстиями, сообщенными с резервуаром со смазкой, о т л и ч а ю щ и й с я тем, что, с целью повышения качества готовых изделий эа счет обеспечения равномерного .смазывания вытяжной кромки матрицы, выталкиватель выполнен с двумя...

Номер патента: 711187

Опубликовано: 25.01.1980

Авторы: Омельченко, Синьковская

МПК: C23G 3/00

Метки: гидродинамическая, жидкостной

...лоток 6.Верхний конец лотка 6 примыкает 4СНИэу К ВЫХОДНОМУ КОНЦУ ВИНТОВОГОлотка а нижний конец к нижнемувитку винтового лотка, К выходномуконцу винтового лотка примыкаеттакже нибролоток 7, используемый 5)в качестве разгружающего приспособления (на чертеже лоток показан схематически), установленный с наклономпо отношению к горизонту и приемнымконцом погружен н жидкость. Причемон имеет возможность перемещения поотношению к выходному концу винтового лотка (например по касательной квинтовому лотку, как это показано нафиг. 2 стрелками).Установка работает следующим 60образом.Посредством активатора 3, приводимого во вращение от электродвигателя4, жидкости в ванне сообщается круговое движение относительно верти 4кальной оси ванны. Подлежащие...

Номер патента: 705548

Опубликовано: 25.12.1979

Авторы: Киклевич, Кудрявцев, Омельченко, Фомин, Харин

МПК: H01H 1/20

Метки: контактное

...контактодержателя Е 11.Недостатком такого устройства явля ется невозможность автоматической литехнический институтое проектно конструкторснец-ПодольскогозаводаКонтактное устройство с притираюаимися контактами, содержащее подвижную траверсу, в окнах которой располок 6 ны контактные мостики с контактнымипружинами и неподвижные контакты, размещенные на контактопержателе, одинконец которого жестко закреплен, а наПрутом расположен неподвижный контакт,о т л и ч а ю щ е е с я .тем, что, сцелью повышения надежности контакщромния, контактопержатель выполнен изтермобиметалла,3 70554На чертеже изображено предлагаемоеустройство,Контактное устройство состоит йзподвижной траверсы 1, в окнах которойрасположены контактные мостики 2 с,...

Номер патента: 704512

Опубликовано: 25.12.1979

Авторы: Вульфович, Ермоленко, Музлаев, Омельченко, Шкатова

МПК: A01D 45/26

Метки: капустоуборочной, орган, рабочий

...фиг.4 - то же, вид сверху.Рабочий орган капустоуборачноймашины включает установленный подуглом к направлению движения горизонтальный пассивный пилообразныйподрезающий нс 1 с закрепленнойсбоку вертикально расположенной пластиной 2., которая установлена на стойке 3. К пластине 2 посредством осис подшипником 4 прикреплен вертикальный дисковый пилообразный нож 5Встойке 3 и пластине 2 выполнен продольный паз для перемещения ножа 1с пластиной 2 относительно дисковогоножа 5 с фиксацией в заданном положении посредством бокового крепления,Тыльная сторона горизонтального пассивнбго ножа 1 расположена под углом 22-30 к плоскости дискового ножа 5, Рабочий орган подвешиваетсяк шарнирной секции 6,Рабочий орган капустоуборочноймашины работает...

Номер патента: 700908

Опубликовано: 30.11.1979

Авторы: Демчук, Омельченко, Пожидаев, Сычев, Шорин

МПК: H02P 5/16

Метки: постоянного, реверсивный, электропривод

...возбуждения 8 - тиристор 1 - отрицательный вывоД источника б. Электрический ток протекает по обмотке возбуждения 8 в направлении, укаэанном на чертеже сплошной стрелкой, при этом конденсатор 3 заряжается до напряжения источника б так, что на правой обкладке будет, положительный потенциал.10 Вследствие закрытого состояния ти" ристора 2 потенциал базы транзистора 1 2 равен потенциалу его эмиттера, что обеспечивает режим отсечки транзистора 12. 15При подаче сигнального импульса на управляющий электрод тиристора 2 он отпирается, а тиристор 1 под действием разряда конденсатора 3 запирается. Одновременно с отпиранием тиристора 2 открывается транзистор 12, так как на его базу подается отрицательный потенциал. Вследствие этого часть...

Номер патента: 699520

Опубликовано: 25.11.1979

Автор: Омельченко

МПК: G06F 5/02

Метки: двоично-десятичный, двоичного, кода

...используется метод последовательного умножения двоичной дроби на постоянную величину 10/16, т,е. 0,1010, вьщеления иэ полученного произведения старших четырех разрядов, представляющих тетраду старшего разряда двоично-десятичной дроби, а младшие разряды произведения вновь умножаются на 0,1010.Предлагаемый преобразователь работает следующим образом.Двоичная дробь, подлежащая преобразованию, вводится в регистр 7 сдвига по входной шине 25 (последовательным или пареллельным кодом), старший разряд г 1 -разрядной двоичной дроби находится во втором справа разряде сдвигаю- щего регистра, младший разряд в крайнем левом разряде регистра, а первый разряд (справа) регистра, находится в нулевом состоянии. Сигнал, поступающий по управляющей шине 1,...

Номер патента: 699519

Опубликовано: 25.11.1979

Автор: Омельченко

МПК: G06F 5/02

Метки: двоично, двоичных, десятичные, преобразования, чисел

...разряда;- десятичная цифра.Устройство работает следующим образом.По шине 1 поступает сигнал, который запускает блок 2 управления, вырабатывающий сигналынеобходимые для автономного функционирования устройства.Одновременно по входной шине 15 поступает преобразуемое двоичное число. Регистр 14 сдвига обеспечивает хранение и выдачу на З-й вход блока 5 сравнения исходного двоичного числа, в далее частичных разностей Л 1 . Нв первый вход блока сравнения в каждом цикле подаются поочередно девять двоичных эквивалентов десятичных чисел вида3 "=о цо-")1Эти эквиваленты вырабатываются первым формирователям 5 эквивалентов, Выборку эквивалентов осуществляет блок 2 управления. В исходном положении блок 2 управления установлен на выборку...

Номер патента: 699334

Опубликовано: 25.11.1979

Авторы: Клименко, Омельченко, Ткач, Щербаков

МПК: G01F 13/00

Метки: действия, дозатор, непрерывного, сыпучего

...предлагаемыйдозатор, общий вид; на фиг, 2 - крепление насадка, разрез (узел Т); нафиг. 3 - вид по стрелке А.Дозатор содержит бункер 1 с мешалкой 2, консольный шнек 3, расположенный внутри цилиндрического корпуса 4,подвижный насадок 5, соединенный свыпускным концом 6 корпуса посредством эластичного рукава 7,Для определения количества материала, проходящего через насадок 5, по-следний жестко связан с плечом двухплечего рычага 8, со вторым плечамрычага связаны параллельно соединенные упругий элемент 9 и электромагнитный датчик 10. Датчик 10 через систему автоматического регулирования 11и исполнительный механизм 12 связанс приводным устройством 13,Для предотвращения комкообразования на выходном.конце 14 насадка жестко закреплена сетка...

Номер патента: 695906

Опубликовано: 05.11.1979

Авторы: Омельченко, Тульчевский

МПК: B65G 17/12

Метки: транспортировки, элеватор

...что элеватор сцабжекребка, выполненным основ пи Нижняя часть элеватора сос натяжеой станцией 8. Изобретение относится к промышленномутранспорту..По основному авт. св. известен элеватордля транспортировки материалов, содержащитяговый орган, несущий ковши, снабженные ет привод 1 со звездочкои,ущий ковши 3, которыеи 5 входят в зацепление с695906В верхней части злекатора усттшовлен упор 9 на оси 10, которым открывается дцо 7 ковша 3 после выхода его роликов из направляощих 6.Механизм ориентации скребка состоит из двух секторных подпружиненных пластин 11 и 12, установленных на оси качания 13, которые проходят внутри ковша 3, При помощи двух пружин 14 пластины рабочими поверхцостями прижимаются постоянно к стенкам ковца 3, Меж ду пластинами...

Номер патента: 695709

Опубликовано: 05.11.1979

Авторы: Журавель, Клименко, Кривицкий, Морозов, Омельченко, Ткач

МПК: B02C 23/02

Метки: дробилка, кормов

...потока в системе трубопроводов дробилки. Настоящее изобретение лишено указанного недостатка и имеет целью повышение качества дробления.Данная цель достигается эа счет того, что нижняя часть возвратного трубопровода подачи воздуха разделена перегородкой на два канала, в одном из которых установлена заслонка, шарнирно связанная тягой с шибером.На чертеже схематично изображена предложенная дробилка.Дробилка кормов содержит камеру измельчения 1 с загрузочной 2 н выгрузо - ной 3 горловинами, молотковый ротор 4, воздушную заслонку 5 и трубопровод 63 6957 для подачи воздуха. В нижней части трубопровод 6 разделен вертикальной перегородкой 7, образующей два канала 8 и 9. В одном иэ каналов установлена воздушная заслонка 5, которая тягой 10...

Номер патента: 695708

Опубликовано: 05.11.1979

Авторы: Журавель, Клименко, Кривицкий, Морозов, Омельченко, Ткач

МПК: B02C 23/02

Метки: дробилка, кормов

...на выходе трубопроводавозврата перпендикулярно к его верхнейстенке и с зазором к последней.На чертеже схематично изображенапредложенная дробилка,Дробилка кормов содержит дробильную камеру 1 с загрузочным и выгрузными окнами 2 и 3, ротор 4, разделительную камеру 5 с отражательным экраном, состоящим из двух блоков 6 и 7,содержащих параллельные пластины, ус.тановленные на выходе трубопроводавозврата 8 перпендикулярно к его верхней стенке и с зазором между этой стен 3 6957 кой, Разделительная камера выполнена с увеличением сечения в направлении потока материала и снабжена возвратным каналом 9 для направления крупно измельченных фракций на доизмельчение.Измельченный продукт по трубопроводу 8 напором, создаваемым ротором 4 подается в...

Номер патента: 692667

Опубликовано: 25.10.1979

Авторы: Кабачева, Красильников, Ноздрин, Омельченко

МПК: B22C 1/02

Метки: выплавляемым, керамических, моделям, огнеупорных, суспензия, форм

...следующем соотношении компонентов, весРидролизованный растйор этилсиликата 25-40Модельный состав наоснове парафина исинтетического церезина с добавкамибуроугольного воскаи кубового остаткагорячего крекингапараФина (Р) 0,05-2,8 5 . Огнеупорныйнаполнитель Остальное .Приготовление суспензии включаетследующие этапы:нагрев расчетного количества 10 порообразующего вещества до полного расплавления;введение в расчетное количество воды, необходимой для гидролизаэтилсиликата, эмульгатороЬ, наприйер, 15 щелочи КОН или ЮаОН в количестве0,2-0,25 по объему с последующимнагревом ее до температуры 90-96 С 1- введение расплавленного порообразующего вещества в нагретую доуказанных температур воду с последующим эмульгированием одним из известных способов...

Номер патента: 685924

Опубликовано: 15.09.1979

Авторы: Живило, Иванов, Омельченко, Тополев

МПК: G01G 11/04

Метки: весовой, расходомер

...приборовсистемы автоматического регулирования. Питатель 1 выполнен в вид30 5, расположенного в кожухе 6снабжен тахогенератором 7 и регулируемым приводом 8, Весоиэмерительный лоток 3 поддерживается, по крайней мере, тремя подвесками 9, выполненными в виде упругих пластин. Подвески 9 укреплены консольно с помощью накладок 10 на раме 11. Связь весоиэмерительного лотка 3 со свободными концами подвесок 9 осуществляется посредством игольчатых опор 12. Иголь" чатая опора состоит иэ иглового стержня 13, крышки 14 опоры и опорно О го гнезда 15. Одна из опор 12 размещается под верхним краем весоиэмери тельного лотка З,а две остальные - под нижним краем упомянутого лотка. Между опорами 12 расположен индуктивный датчик 4 с сердечником 16 и...

Номер патента: 683684

Опубликовано: 05.09.1979

Авторы: Антонюк, Кожевников, Кулаковский, Оверчук, Омельченко

МПК: A01F 15/00

Метки: гранулятор, кормов

...направлению вращения ма) рицы 1. Матрц 1 пх:сОТ одинаковую окружуо коро"ть,.1 приводятся ВО В; 1 Онс мсхя" н 112 О)1 д. Вн) трп )1 ятрпцы -г 11 снарсжи ее 1 закреплены ножи 6 дл; нарезаИя г; ЯкС. 1.О,ача материала В:,)анлтор осушсствлястся ш.Оковыми ппт;1)е,7 ями 7. Чежд рол;1 ках д и мят 1 мцамп 1 и 4 и ко 1)сит)цно огноснт .7 ьно по ледник ута 3новлена регоподка,), разде)1 О:ца 1 рабочий Об ьс)1 ;2 две зо;11.1,Прп работе гранулятора материал,од 7 с) Як 1РЯ 1 РованнО о ае - с 1 пивко 1) вымп пита:с 7.м. 7 В полость мс:кду магрпи я. ин -, и 7 с; с г О р Од к О 1 8, ) 2 3:1 с)1 с т с я На двс ЗОНЫ. ЗЯХЗЯ:;ЕННЫЙ ВрапагОПГ Ся матрца)1 и прссс Гюц 1 мн рОлка.н 3 кормозой )1 атс;1 ал Врсссовывастся В Отверстнл )12 трпц н...

Номер патента: 682193

Опубликовано: 30.08.1979

Авторы: Клименко, Кучерин, Омельченко, Ткач, Холявенко

МПК: A01K 5/00

Метки: животноводческих, кормораздатчик, помещений

...в кормушки 9, выполненное в виде расположенного параллельно тяговому контуру 2 тягового элемента 10 с шарнирно связанными с ним одним концом рычагами 11, которые взаимодействуют при разгрузке с днищами емкостей 1. Рычаги 11 выполнены двуплечими и шарнирно закреплены средней частью у кормушек 9. Тяговый элемент 10 установлен с возможностью возвратно-поступательного перемещения посредством привода, выполненного в виде силового цилиндра 12,Для загрузки емкостей кормов в нижней части животноводческого помещения установлены дозаторы 13. Кормораздатчик закреплен на раме 14, на которой смонтированы возвратные пружины 15, расположенныс над каждой кормушкой 9,При работе кормораздатчика вначале тяговый контур 2 с емкостями 1 совершает движение...

Номер патента: 680855

Опубликовано: 25.08.1979

Автор: Омельченко

МПК: B23Q 7/08

Метки: выдачи, поштучной

...спираль и цилиндрическую перегородку располагают с кольцевым зазороммежду ними.10 Детали 5 помещают навалом в пространство, ограниченное перегородкой Э ипоскольку их удельный весменьше удельного веса жидкости, они плавают в верх ней части емкости. Потоки жидкости, приводимой в круговое движение активатором 4, заводят детали под спираль 2 и затем транспортируют под ней действием гидро- динамического давления сверху вниз. При 20 этом создается гидростатическая подъев+;ная сила, которая прижимает детали к спирали снизу, обеспечивая постоянный контакт их с нвправляюшей поверхностью680855 975/ НИИПИ Заза рой, уяЛрое ктная,П фПатент фш 3спирали и перегородкой 3. Лишние детали, не поместившиеся под спиралью, под дейс- твием подъемной...

Номер патента: 680854

Опубликовано: 25.08.1979

Автор: Омельченко

МПК: B23Q 7/08

Метки: бункерное, загрузочное

...чаши и соединен с выходным концом винтового лотка 2 переходным лотком 9, рвспо 5 10 15 го 25 зо 35 40 45 50 55 бложенным под углом (с подъемом к периферии чаши).Из-под, лотка 2 детали по переходномулотку 9 поступают поштучно е лоток 6,на выходе из которого они под действиемподъемной силы сдвигают в желоб 8 ранее поступившие детали. В желобе, который сообщается с чашей через лоток 6и, следовательно, наполнен жидкостью,детали перемешаются, находясь в плавающем состоянии, поэтому для их транспортирования требуется незначительноеусилие, По заполнении деталями желоба 8и лотка 6 поступающие из-под винтовоголотка избыточные детали под действиемкруговых потоков жидкости переходятиз-под лотка 9 в кольцевую зону междувинтовым лотком и боковой...

Номер патента: 679646

Опубликовано: 15.08.1979

Авторы: Дутко, Жилина, Козаченко, Лесняк, Лобковская, Омельченко, Рутковский, Товт

МПК: C23G 5/04

Метки: гидродинамическая, жидкостной

...с кольцом. Ванна снаружи имеет загрузочный патрубок 8, над которым расположен подающий лоток 9 загрузочного устройства. Над выходным концом винтового лотка установлен дисковый разгружатель 10, например электромагнитный, к которому примыкает отводящий лоток 11.установка работает следующим образом,ПосредсТЪом активатора 3, приводимого во вращение от электродвига"теля 4, жидкости в ванне сообщаетсякруговое движение относительно вертикальной оси ванны. Подлежащие обработке детали поштучно подают с лотка 9 через патрубок 8 в нижнюю частьванны на приемный участок винтовоголотка 2. Эдесь они под действиемкруговых потоков жидкости изменяютнаправление движения и транспортируются по винтовому лотку вверх,одновременно проходя обработку. Навыходе...

Номер патента: 679378

Опубликовано: 15.08.1979

Авторы: Воробьев, Омельченко

МПК: B24B 31/06

Метки: вибрационная

...описываемая вибрационная установка; на фиг.2 ребра прижимной плиты, вид по стрелке А на фиг.1.Вибрационная установка состоит из неподвижного основания 1, установленного на фундаменте , на неподвижном основании 1 через упругиесвязи 3 установлен контейнер 4 срабочей средой 5, на которой, с воз 5можностью контакта всей нижней поверхностью, установлена прижимнаяплита б с ребрами 7 в виде прерывистых спиралей, торцовыми поверхностями закрепленная упругими связями 8 с неподвижным основанием 1,Контейнер 4 и прижимная плита бснабжена вибраторами 9. В контейнере 4 расположена обрабатываемаядеталь 10.Вибрационная установка работаетследующим образом.В контейнере 4 закрепляют обрабатываемую деталь 10, загружают рабочую среду 5, на которую...

Номер патента: 679193

Опубликовано: 15.08.1979

Авторы: Залыгин, Клименко, Омельченко, Череватенко

МПК: A01K 5/00

Метки: кормораздатчик

...3 на стойках 7 установленыпутевые выключатели 18 механизма приводакаретки, Над кормушками 11 установленыпромежуточные емкости 19, взаимодействую ощие верхними стенками с тягой 17, и их днища 20 сблокированы между собой посредствомповоротного вала 21,Ирн заполнении кормом кормопроводе 1,выгрузные окна 2 которого перекрыты заспопками 3, включается механизм лрнвода каретки 9 и она вместе с дозатором 12 пере.мешается по направляющим 8, При подходекаретки к выгрузному окну выступ 10, взаимодействуя с рычагом 4 и отклоняя пластину 205 заслонки, открывает выгрузное окно, Приэтом путевой выключатель 18 останавливаеткаретку лод открьпым выгрузным окном, икорм, выгружаясь из кормопровода, поступает в емкость 15 дозатора. После загрузки емкости...

Номер патента: 677958

Опубликовано: 05.08.1979

Авторы: Мелик-Саркисьянц, Омельченко, Фахрутдинов

МПК: B60P 1/28

Метки: автомобиля-самосвала, платформа

...на фиг. 4 - разрез по В-В (повернуто) на Фиг. 1 т на фиг, 5 - разрез по Г-Г на Фиг. 4,Платформа автомобиля-самосвала со- держит несущее основание 1, выполненное иэ гофрированного листа и настила пола, жестко соедийенных вуглах между собой, жестко скрепленные с днищем боковые борта 2, передний борт и шарнирно установленный задний борт. Озд днищем установлены поперечные балб 77958 Формула изобретения ки 3 у 4 я 5которые по концам скреп" лены с боковыми бортами 2, выполненными в нижней части с напусками б, а средняя и задняя балки 4 к 5 дополнительно связаны продольными балками 7, 6 и 9, которые скреплены между "о" 1 бой поперечиной 10, Продольная балка 5 8 выполнена укороченной, имеет большой момент сопротивления изгибу и непосредственно...

Номер патента: 677951

Опубликовано: 05.08.1979

Авторы: Комнатный, Куртасов, Лосев, Омельченко, Русев

МПК: B30B 9/32

Метки: брикетирования, стружки

...два прессующих пуансона 9, Для возврата прессующих пуансонов в исходное положение на раме 1 закреплены пневмоцилиндры 10. На раме закреплены также неподвижно пневмоцилиндры 11, связанные с матрицами 8 и служащие для выдвижения матриц с брикетом. На матрице крепится копир 12 с высотой подъема, обеспечивающей выталкивание брикета.Для удаления брикета служит шток 13, установленный по оси матрицы 8 в направляющих 14 на неподвижной раме 1.На оси 15, закрепленной на неподвижной раме "1, установлен двуплечий рычаг 16, который одним плечом опирается на шток 13, а другим - на толкатель 17, установленный в направляю,:. , с Л.к. б 77951 4 рицы в исходное положение и цикл" повторяется,Формула изобретения Заказ 4481/9 1 ираж 818 Подписное ИП...

Номер патента: 674164

Опубликовано: 15.07.1979

Авторы: Лозенко, Омельченко, Пожидаев, Путников

МПК: H02K 29/02

Метки: вентильный, электродвигатель

...насыщения 4, 5, 6установлены на роторе ДПР и управляются его постоянным магнитом 17.Средняя точка обмоток каждогодросселя насыщения соединена с концом секции якорной обмотки синхронной машины,Каждый МТК собран по схеме автогенератора с трансформаторной поло-,жительной обратной связью, Во включенном состоянии транзисторы, например 10 и 11, переключаются, обеспечивая протекание тока в секции 1.Работа электродвигателя состоит ЗОв следующем. При подключении источника питания МТК, дроссель насыщения которого насыщен магнитом 17,возбуждается и начинает работать,то есть его транзисторы будут по" 35очередно переключаться с высокой частотой. Напряжение источника питанияпочти полностью прикладывается ксоответствующей секции обмотки...

Номер патента: 670989

Опубликовано: 30.06.1979

Авторы: Бобров, Грищук, Каменецкий, Касьянов, Омельченко, Онуфриенко, Резинский, Туровский, Якиревич

МПК: H01H 85/02

Метки: плавкий, предохранитель

...плоскости особенноопасен с точки зрения сближения параллельных полос,11 рототипом описываемого устройства является плавкий предохранитель, содержащий ленточный плавкий элемент, имеющийучастки полного и уменьшенного сечения31Недостатком указанного предохранителяявляется слабое использование внутреннегообъема корпуса предохранителя при номинальном режиме работы, недостаточнаяпрочность плавкой вставки при вибрации иударах, что снижает надежность и ведет кувеличению габаритов,Целью изобретения является повышениенадежности и уменьшение габаритов предохранителя. Для достижения указанной цели плавкий элемент изогнут по осям, па670989 Формула изобретения иг Составитель С. Гордон едактор В. Левятов Техред и. Строганова Корректор А. ГалаховаЗаказ...

Номер патента: 666103

Опубликовано: 05.06.1979

Авторы: Комнатный, Лосев, Омельченко, Русев, Христенко

МПК: B30B 9/32

Метки: импульсная, сыпучих, формования

...в них поршнями 4 и 5 со шток-пуансонами 6 и 7. В контейнере 8 установлены с возможностью осевого перемещения наковальни 9, соединенные штоком 10. Штоковые полости рабочих цилиндров соединены каналом 11 и заполнены сжатым газом, Р контейнере выполнены загрузочные окна 12 и окна 13 выгрузки брикетов 14, Окна выгрузки периодически перекрываются заглушкой 15 (привод ее не показан), Через отвер стие 16 в рабочем цилиндре осуществляется подача энергоносителя, а через выхлопное отверстие 17 - удаление отработанных газов,Машина работает следуюцим образом.666103щения операций удаления брикета из кон.тейнера с рабочим ходом шток-пуансонов./Ю д 4 о Составитель Т, ОрловаРедактор А. Мурадян Техред О, Андрейко Корректор А, Власенко Заказ...
