Грищук

Номер патента: 1840283

Опубликовано: 27.08.2006

Авторы: Грищук, Черноусов

МПК: H04B 3/32

Метки: аппаратуры, входных, защиты, перенапряжений, связи, средств, цепей

Устройство защиты от перенапряжений входных цепей аппаратуры средств связи, содержащее высоковольтный разрядник, анод которого соединен с выводом для подключения антенны или кабельной линии, низковольтный разрядник, анод которого соединен с выводом для подключения входных цепей аппаратуры средств связи, позистор, включенный между анодами высоковольтного и низковольтного разрядника, отличающееся тем, что, о целью упрощения конструкции и обеспечения многократности действия, катоды высоковольтного и низковольтного разрядников объединены и соединены с "землей".

Номер патента: 1840233

Опубликовано: 20.08.2006

Авторы: Грищук, Черноусов

МПК: H02H 9/06, H03K 3/537

Метки: защиты, импульсных, передатчиков, перенаряжений

1.Устройство для защиты передатчиков от импульсных перенапряжений, возникающих в антеннах от электромагнитного импульса, содержащее линию задержки подключенную к клемме для соединения последовательно с передатчиком, управляемые шунтирующие элементы, подключенные параллельно выходу передатчика, трансформатор, первичная обмотка которого соединена с другим выводом линии задержки, резисторы, диоды, отличающееся тем, что, с целью повышения эффективности защиты, оно дополнительно снабжено второй линией задержки и повышающим трансформатором, а упомянутый трансформатор выполнен с дополнительной обмоткой, которая соединена последовательно с первичной обмоткой и выводом второй линии задержки, другой вывод которой соединен с выводом первой линии...

Номер патента: 1840225

Опубликовано: 20.08.2006

Авторы: Грищук, Черноусов

МПК: H02H 9/06

Метки: аппаратуры, защиты, импульсных, перенапряжений, радиотехнической

1. Устройство для защиты радиотехнической аппаратуры от импульсных перенапряжений, возникающих в результате воздействия электромагнитного импульса в антенных и кабельных линиях, содержащее линию задержки, подключенную последовательно защищаемой аппаратуре и два шунтирующих разрядника, выполненные параллельно защищаемой аппаратуре к входу и выходу линии задержки, отличающееся тем, что, с целью повышения эффективности защиты, оно дополнительно снабжено резистором и двумя диодами, при этом упомянутые шунтирующие разрядники соединены между собой через резистор и первый диод, катод которого соединен с шунтирующим разрядником, подключенным к выходу линии задержки, катод второго диода соединен с катодом первого диода, а анод соединен подключен...

Номер патента: 1840086

Опубликовано: 27.07.2006

Авторы: Грищук, Попов, Черноусов

МПК: H02H 9/06

Метки: защиты, импульсных, передатчиков, перенапряжений

1. Устройство для защиты передатчиков от импульсных перенапряжений, возникающих в результате воздействия ЭМИ в антеннах и кабельных линиях, содержащее линию задержки, подключенную к клеммам последовательно с передатчиком, и два щунтирующих разрядника, включенных по обе стороны от линии задержки, параллельно передатчику, отличающееся тем, что, с целью повышения эффективности защиты и расширения функциональных возможностей, введены четыре диода, конденсатор и трансформатор, первичная обмотка которого соединена диодом, последовательно включенным с конденсатором, и подключена параллельно разряднику со стороны антенно-фидерного тракта, а точка соединения диода и конденсатора через диод, включенный соответственно в противоположной полярности,...

Номер патента: 1840216

Опубликовано: 20.07.2006

Авторы: Грищук, Черноусов

МПК: H02H 9/04

Метки: защиты, импульсных, перенапряжений, связи, средств

1. Устройство для защиты средств связи от импульсных перенапряжений по авт.св. 1840153, отличающееся тем, что, с целью повышения эффективности защиты оно дополнительно снабжено источником питания, подключенным к разрядному промежутку со стороны защищаемого объекта, а напряжение источника питания выбрано ниже статического напряжения поджига разрядного промежутка.2. Устройство по п.1, отличающееся тем, что последовательно с источником питания включен позистор.

Номер патента: 1840153

Опубликовано: 20.07.2006

Авторы: Грибанов, Грищук, Черноусов

МПК: H02H 9/06

Метки: защиты, импульсных, перенапряжений, связи, средств

1. Устройство для защиты средств связи от импульсных перенапряжений, содержащее линию задержки, подключенную последовательно к входу защищаемых средств связи, и шунтирующий блок, подключенный параллельно входу защищаемых средств связи и антеннофидерный тракт, отличающееся тем, что, с целью повышения эффективности защиты, введен блок запуска, включенный между шунтирующим блоком и антеннофидерным трактом.2. Устройство по п.1, отличающееся тем, что, с целью упрощения, блок запуска и шунтирующий блок выполнены в виде трехэлектродного разрядника, один разрядный промежуток которого выполняет роль шунтирующего блока, а другой разрядный промежуток - блока запуска.

Номер патента: 1840152

Опубликовано: 10.07.2006

Авторы: Грищук, Черноусов

МПК: H02H 9/06

Метки: защиты, импульсных, перенапряжений, радиопередатчиков

Устройство защиты радиопередатчиков от импульсных перенапряжений, возникающих при воздействии электромагнитного импульса ядерного взрыва в антеннах и кабельных линиях, содержащее разрядник, включенный параллельно выходу передатчика, отличающееся тем, что, с целью повышения эффективности защиты, оно снабжено электромагнитным реле, обмотка которого включена параллельно выходу передатчика, а замыкающие контакты реле включены последовательно с передатчиком между разрядником и обмоткой реле.

Номер патента: 882250

Опубликовано: 27.01.1996

Авторы: Грищук, Королева, Косарев, Манвелян, Шитова

МПК: D06P 5/00

Метки: бумаги, подложки, текстильных, термопечатания

СПОСОБ ИЗГОТОВЛЕНИЯ ПОДЛОЖКИ ИЗ БУМАГИ ДЛЯ ТЕРМОПЕЧАТАНИЯ ТЕКСТИЛЬНЫХ МАТЕРИАЛОВ путем нанесения на нее краски с последующим пропуском между валами при давлении 0,1-3 кг/см2, отличающийся тем, что, с целью получения одновременного эффекта крашения и контурного рисунка различной интенсивности окраски, подложку пропускают через валы, на нижнем из которых наклеен материал из бумаги, кожи или полимерной пленки с вырезанным рисунком.

Номер патента: 950113

Опубликовано: 15.07.1993

Авторы: Гальцев, Глущенко, Грищук, Красножон

МПК: H01L 21/306

Метки: быстродействующих, структур, транзисторных

...Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 при температуре 940 С с последующей термической обработкой в среде сухого и увлажненного водяными парами кислорода ( 1150 С) формируют базовую область глубиной 4 мкм с маскирующим ее диэлектри ческим покрытием двуокиси кремния,Далее фотогравировкой вскрывают в слое 3102 окно, через которое загонкой фосфора из РСз при температуре 1050 С с последующей термической обработкой в 10 среде кислорода (т 1050 С) формируют внутри базовой облас.ги эмиттерную область глубиной3 мкм с диэлектрическим покрытием двуокиси кремния, легированной фосфором, 15После этого закрывают лицевую поверхность подложки со сформированными на ней базовыми эмиттерными...

Номер патента: 1380309

Опубликовано: 15.07.1993

Авторы: Глущенко, Гордиенко, Грищук, Жариков, Колесников

МПК: C30B 25/08

Метки: камеры, продувки

...10, 25Суммарная плоцадь поперечного се-.чения отверстий 5 в крьппке 4 равнаили меньше площади цоперечцого сечения ныходцого отврс:тпя 3 патрубка 1,Расстояние между оверс.тлями 5 и 30между ццми и степкой камеры 6 це более у г 1 оенцого диаметра отверстия 5,11 а чертеже стрелками показано направленце газовых потоков,Устройство работае. следующим об 35разом.В промежутках между технологическими процессами в камеру 6 вставляютустройство. Через патрубокподаютпоток обеспылелцогс газа под избыточиыи дан 1 енцеи.1 е 1 ез пятрубок 7 и камеру 6 та 1 сже пода,от сбеспелецный газ,Стенки камеры 6 нагревают с помощьюнагревателя 10 Поток газа, ныходящп 1 из отверстий 5, обдувает стенкио45камеры цод углом 35-80 что обеспечивает...

Номер патента: 1813451

Опубликовано: 07.05.1993

Авторы: Грищук, Мазур, Петренко, Росляков

МПК: A61K 47/00

Метки: гепатоцитов, консервирования

...методом окрашивания 0,2%-ным раствором трипанового синего. Дыхательную активность определяли полярографически. Детоксикационную активность определяли по образованию рнитрофенола при инкубации гепатоцитов при 35 С с р-нитроанизолом,В табл. 1 представлены морфофункциональные характеристики гепатоцитов, консервированных предлагаемым способом и способом прототипом,Результаты, приведенные в табл, 1, показывают, что использование данного способа позволяет получить консервированные гепатоциты, дыхательная активность которых в 2 раза меньше по сравнению с прототипом, Эффективность окислительного фосфорилирования митохондрий в составе клетки также лучше сохраняется при использовании этого способа. Особенно резкие различия между способами...

Номер патента: 1764546

Опубликовано: 30.09.1992

Авторы: Грищук, Коваль, Литвинов, Моргунов, Павлов

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...присасывающего отверстия, а длина больше двух расстояний между присасывающими отверстиями на диске,Каждый сектор 6 и 7 отсекателя выполнен из эластичного материала, при этом по контуру сектора, прилегающего к высевающему диску, выполнена канавка 8.Работает заявляемый пневматический высевающий аппарат следующим образом,При вращении высевающего диска 3 в семенной камере 2 за счет разрежения, создаваемого в вакуумной камере, происходит притягивание семян к присасывающим отверстиям 4. Вращаясь, высевающий диск 3 выносит семена из семенной камеры, Встречаясь со сбрасывателем 5 присосавшиеся семена входят с н.м з контакт, в результате чего происходит сброс лишних семян в семенную камеру и переориентация оставшихся семян. Далее семена...

Номер патента: 1682412

Опубликовано: 07.10.1991

Авторы: Грищук, Данилов, Лавриненко, Марк, Панасенко

МПК: C25D 11/38

Метки: катодного, конверсионных, осаждения, пленок, хромитных, электролит

...2;1.Скорость роста пленки зависит от плотности тока и замедляется в процессе ее образования, составляет 0,01 - 0,2 мкм/мин, Химический анализ пс верхности образцов с защитной пленкой, проведенный на рентгеноэлектрэнном спектрометре "Эскалаб" в условиях глубокого вакуума 10 - 10 мВт, показывает, что в состав пленки входят окись хрома, гидроокись хрома. а также следы молибдена в форме гидроксида молибдена.В таблице предс-авлены состав и свойства электролита,В ремя отверждения - перйод от момента образования покрытия до окончания его затвердевания и уплстнения определяют достижению полной защиты серебряной основы от потемнения при погружении на 15 мин в 2-ный раствор сульфида натрия.Все остальные характеристики хроматированных серебряных...

Номер патента: 1673648

Опубликовано: 30.08.1991

Авторы: Винокурова, Горлова, Грищук, Гужва, Данилов, Кирсанов, Марк, Олейник, Олещенко, Панасенко

МПК: C25D 3/22, C25D 5/36

Метки: покрытий, раствор, стали, цинковых, электроосаждением

...содержащий блескообразователи ДХТИ,Во всех примерах плотность тока и время осаждения выбирались таким образом, чтобы толщина покрытий составляла 12 мкм.Стальная поверхность перед обработкой в предлагаемом растворе может подготавливаться любым из способов и в любом из растворов, предусмотренных ГОСТ 9.301-72, 9.305-84, перед нанесением блестящих и матовых цинковых гальванопокрытий.Как видно из данных таблицы, обработка в предлагаемом растворе перед нанесением блестящих цинковых покрытий позволяет в два раза увеличить их защитные свойства по сравнению с прототипом в случае осаждения матовых покрытий, Защитные свойства цинковых покрытий, наносимых из электролитов блестящего цинкования на основу, обработанную в растворе по прототипу,...

Номер патента: 1511422

Опубликовано: 30.09.1989

Авторы: Бадаев, Буфалов, Грищук, Семений, Шишко

МПК: E21D 21/00

Метки: анкер, выработок, горных, крепления

...Анкер может быть снабжен опорным элементом, выполненным в виде плоской арматурной сетки 7, установленной перпендикулярно 50 оси трубчатых каркасов 1 и 2 на их выступающем конце 8, Последний выполнен в форме расширяющегося в сторону выработки конуса. Каркасы 1 и 2 и плоская сетка 7 замоноличены 55 твердеющей смесью 9. Анкер устанавливают двумя следующими способами,По первому способу оба каркаса1 и 2 до введения их в шпур 6 заполняют полностью медленно твердеющейсмесью 9, например цементно-песчаной. Заполненные такой смесью каркасы 1 и 2 вводят в шпур б. После этого внутрь твердеющей смеси 9 в каркас вводят стержень, например посредством перфоратора или специального пневмоподатчика. Стержень выдавливает твердеющую смесь 9 черезячейки...

Номер патента: 1500422

Опубликовано: 15.08.1989

Авторы: Бадаев, Грищук, Садков, Семений

МПК: B21F 27/10

Метки: арматурного, каркаса, сетчатого

...20 25 30 35 40 45 50 внешнего 2 дорнового уровня и перемещают ее за собой до внутреннегодорна 1, перераспределяя между нитями, размещенными на внутреннем 1 и внешнем 2 дорнах, За счет прижима, осуществляемого валками 15, продольные нити 14 скрепляют с нитями внутреннего дорна 1. В процессе дальнейшей горизонтальной протяжки всей системы нитей вдоль внутреннего дорна 1 продольные нити 6 внешнего дорнового уровня вторично оплетают по спирали дополнительной поперечной закрепленных на вращающейся станине 16.Одним из вариантов выполнения способа может служить способ, в котором переориентированные дополнительные продольные нити 14 укладывают между продольными нитями 5 внутреннего дорнового уровня и скрепляют только с поперечными нитями 9 на...

Номер патента: 1467204

Опубликовано: 23.03.1989

Авторы: Бадаев, Буфалов, Грищук, Семений, Хорьков

МПК: E21D 20/00

Метки: анкера, арматурного, каркаса, трубчатого

...12, ножи 13 для отрезки комбинированного каркаса 10 на заданньйразмер, упор 14 и дисковые ножи 15,Способ осуществляют в следующей 25последовательности операций.Плоскую металлическую сетку З,изготовленную из проволоки диаметром1,5 мм,с ячейкой 10 х 10 мм из рулона (не показан), разматывают и про пускают через оправку 1, на выходеиз которой сворачивают в трубу 2 снаружным диаметром ЗО ььч, которуюиспользуют одновременно в качествеэлемента арматурного каркаса и цилиндрического приемного места,Прижимным роликом 4, установленным над стыком трубы 2, удерживаютее от разворачивания, Кроме того,ролик 4 способствует первоначальномуперемещию трубы 2 по цорнуПри выходе из оправки 1 между продольнымиэлементами сетки на боковой поверхности трубы...

Номер патента: 1445760

Опубликовано: 23.12.1988

Авторы: Басканов, Грищук, Самохин

МПК: B01D 41/00

Метки: регенерации, фильтрующих, элементов

...из нержавеющей стали, экран - либо из пластика в паровой изоляции.Наружная поверхность очистной камеры и нагревательный элемент 15 помещены в теплоизоляцию, Запорные органы 7 и 9 представляющей собой электроуправляемые краны, а запсрный орган 13 - вакуумный угловой клапан. Генератор 6 низкочастотных акустических колебаний может быгь выполнен в виде заслонки золотникового типа, перекрывающей сечение трубопровода с частотой 10 100 Гц, либо в виде соединенного с трубопроводом нагнетающей магистрали 3 цилиндра, ь котором перемешается поршень. Один из вариантов устройства дозированного впрыска показан на пневмогидравлической схеме, В этом устройстве дозатор9 выполнен в виде цилиндра, разделенного поршнем на две полости: жидкостную и...

Номер патента: 1395990

Опубликовано: 15.05.1988

Авторы: Батюто, Грищук, Клачков, Курганова

МПК: G01N 7/14

Метки: газа, жидкости, концентрации, растворенного

...жидкость под давлением, превышающим давление насыщения,эталонной жидкости, заполняет рабочуюлинию; камеру - манометра 14 и камеру3, а также трубопроводы 7 и 9. Приэтом мембрана манометра 14 находитсяв крайнем положении 1. Производят заполнение эталонной жидкостью при давлении насыщения эталонной линии: потрубопроводам 6 и 8 камеры 2 и камеры + дифманометра 14. При этом открыты вентили 10 и 12, а также вентиль11, через который по трубопроводу 7подается жидкость 5 из трубопровода 44 под достаточно большим давлением.Вентиль 13 закрыт. Мембрана манометра 14 находится в положении 1, Перекрывают последовательно вентиль 12,затем вентили 10 и 11. Залитая одинраз эталонная жидкость остается вустановке в течение всей серии анализов,...

Номер патента: 1290114

Опубликовано: 15.02.1987

Автор: Грищук

МПК: G01L 19/00

Метки: внутренних, жидкостью, заполнения, измерительных, манометрических, полостей, приборов, разделительной, узлов

...предлагаемого способа,Манометрический прибор 1, напри"мер дифманометр, в стандартной.обвязке через соединительные трубопроводы и вакуумную ловушку 2 соединен 15с вакуумным насосом 3. Контроль степени разрежения осуществляется.с помощью вакуумметра 4, Заправочная емкость 5 заполнена низкокипящей разделительной жидкостью, снабжена уров немерным стеклом б и соединена черезпонижающий редуктор 7 с баллоном 8со сжатым газом.На приведенной установке заполнение полостей манометрического прибора 1 производят следующим образом.Вначале по линии прибор 1 " вакуумная ловушка 2 - вакуумный насос 3производят вакуумиоование до степениразрежения 10мм рт, ст что контролируется вакуумметром 4. Послеэтого вакуумные приборы перекрывают и открывают вентили,...

Номер патента: 1260914

Опубликовано: 30.09.1986

Авторы: Грищук, Заруцкая

МПК: G05B 11/01

Метки: автоматическими, коробками, металлорежущих, скоростей, станков, схема

...цепи обмоток реле 64 и 65 не приводит к изменению состояния схемы, так как обмотки реле 64 ипи 65 установились на самопитание.Включаясь, реле 64 или 65 через соответствующие диоды 24 и 30 для прямого вращения ини 25 и 30 для обратного вращения подает напряжение на управляющие электроды тиристоров 17 и 23 для обратного вращения или 18 и 23 для обратного вращения. Тиристоры переводятся в проводящее состояние, включая электромагнитные муфты 10 и 16 при прямом вращении или 11 и 16 при обратном вращении. Выходной вал приходит во вращение на первой ступени скорости, как при выборе прямой скорости, так и при выборе обратной скорости вращения.При замыкании следующего контакта, например 50, напряжение источника питания через согласующий резистор...

Номер патента: 1259364

Опубликовано: 23.09.1986

Авторы: Грищук, Долинский

МПК: H01H 85/02

Метки: плавкий, предохранитель

...происходит нагрев плавкого элемента 3. При этом на плавкий элемент 3с обеих сторон в направлениях, перпендикулярных плоскости плавкого элемента, действует давление зернистого наполнителя 4. 20При возникновении аварийного режима работы в электрической цепи происходит нарастание тока. В момент, когда аварийный ток, протекающий через плавкий элемент 3, достигнет величины тока плавления,происходит плавление узких перешейков ивозникновение электрических дуг, и начинается процесс ограничения тока. При дальнейшем протекании аварийного тока, вследствие выгорания плавкого элемента и зернистого наполнителя, происходит увеличениедлины дуги. При этом в дуге возникает давление, направленное на увеличение ее диаметра, В свою очередь, упругие...

Номер патента: 1178440

Опубликовано: 15.09.1985

Авторы: Беккер, Грищук, Филиппенков, Шкреба

МПК: A01K 1/00, A61D 7/02

Метки: беспривязного, крупного, постройка, рогатого, скота, содержания

...в частности, к оборудованию для содержания и искусственного осеменения крупного рогатого скота.Целью изобретения является сокращение затрат труда при проведении, искусственного осеменения.На чертеже изображена постройка для беспривязного содержания крупного рогатого скота.Постройка содержит загон 1 для животных, в котором установлен нако питель 2 для самовыделения самок в охоте. Накопитель 2 выполнен в виде ограждения 3 с входными воро" тами 4, которые обеспечивают одно" сторонний проход самок только в ограждении 3. В последнем установлены стойла 5 для быков-пробников и боксы 6 для пробных садок. Боксы 6 оборудованы дверками 7 для одностороннего прохода самок в загон 1 ю Накопитель 2 соединен коридором 8 со станками для...

Номер патента: 1176244

Опубликовано: 30.08.1985

Авторы: Грищук, Зинчук, Мальцева

МПК: G01N 21/77, G01N 31/22

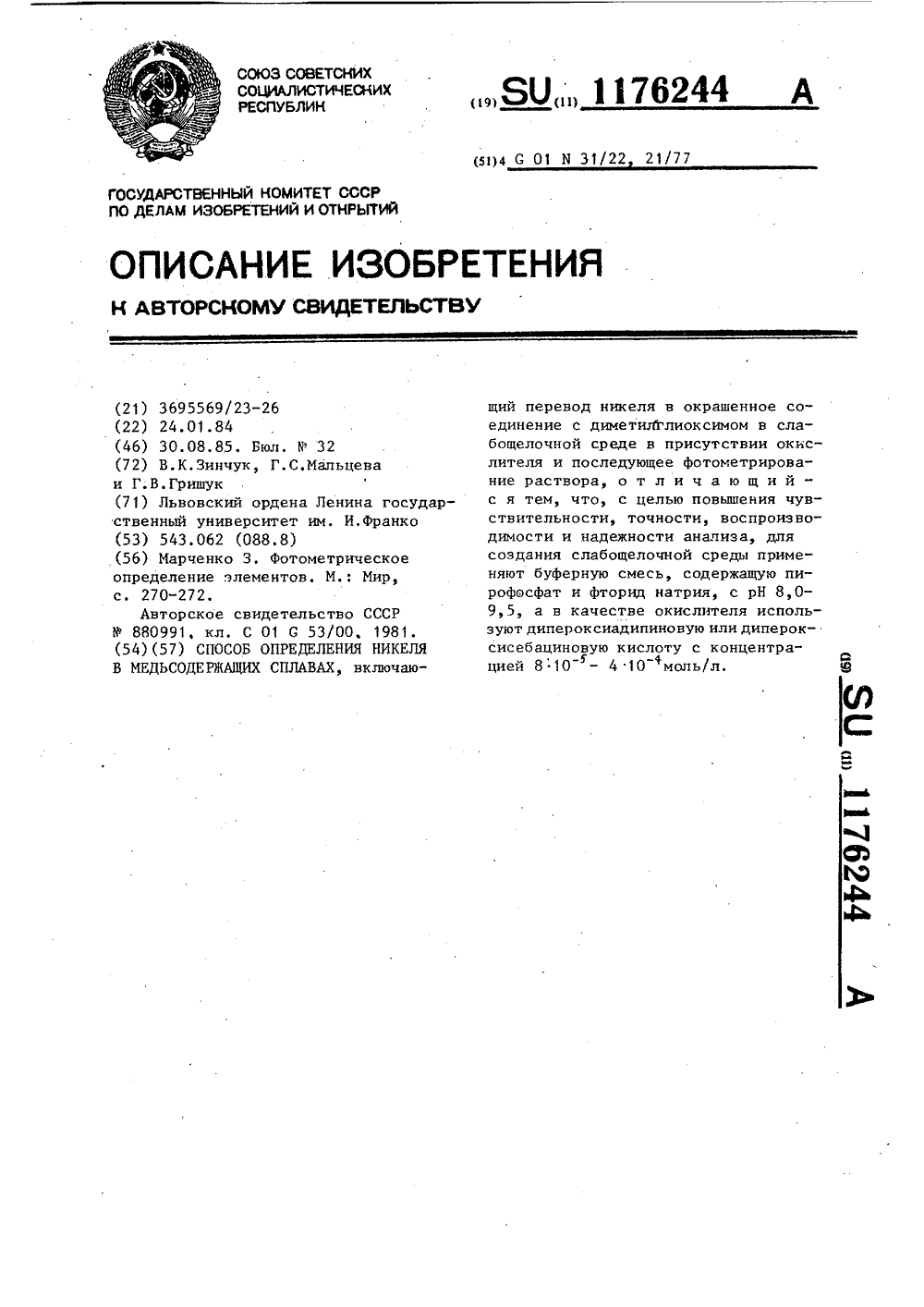

Метки: медьсодержащих, никеля, сплавах

...присутствии меди.Цель изобретения - повышение чувствительности, точности воспроизво димости и надежности определения,П р и м е р 1, Навеску латуни с содержанием меди 597 и никеля в виде примеси 0,1 Х) растворяют в 3 мл 43-ного раствора фторида натрия и 4 мл НИО . при слабом нагрева-5нии, кипятят для удаления окислов азота и упаривают до влажных солей. Доливают 5 мл ННОЕ (1;1)1, 5 мл Н 801,15 (1:4), разбавляют водой до 100 мл и проводят электролиз в течение 40 мин при силе тока 1,5 А и напряжении 2,5 В, Электролиз проводится при соотношении Ид:Сц (10.20Раствор немного упаривают и пере-. носят в мерную колбу на 100 мл. Отбирают ликватную часть объемом 5 мл, добавляют 7 мл насьпценного раствора пирофосфата натрия, подкисленного до рН .8, 1...

Номер патента: 1155914

Опубликовано: 15.05.1985

Авторы: Георгиев, Грищук, Трилиский, Фройштетер, Юртин

МПК: G01N 11/08

Метки: пластичных, реологических, смазок, характеристик

...вязкостей "1, . Для данного типа смазок существует корреляционная связь изменения этого параметра с изменениями показателей, характеризующих реологическиесвойства смазок (предела прочности и вязкости) .Между вязкостью р 1 напряжением сдвигаи скоростью сдвига Р существует зависимость0(2) где р - перепад давления на капилляре,и 1. - конструктивные размерыкапилляра, радиус идлина соответственно,6 - расход испытуемого материала через капилляры.В соответствии с указанным способом перепад давления на первом капилляре ЬР поддерживается постоянным, выражениес учетом Формул (1), (2), (3) й дР = сопзе будет иметь вид55914 4стандартной смазке). Температура испытания 1 = 50 С.Образцы смазок прокачивают через измерительную часть, поддерживая...

Номер патента: 1081481

Опубликовано: 23.03.1984

Авторы: Грищук, Курганова

МПК: G01N 21/11

Метки: анализу, жидкости, оптических, подготовки, свойств

...на10"20 С выае требуемой температуры. При реализации укаэанных условий давление пара во второй кювете выше давления насиценного пара при требуемой температуре измерений (т,е. температуре первой кюветы). Известно, что образование пузырьков газа внутри объема жидкости про 20 25 30 35 40 45 0 исходит, если давление насьценногопара внутри пузырька больше юувеюарного давления, дейстнукцего на понерхирсть пузырька извне, т.е.Р Р ргде Рд - давление насыщенного паравнутри пузырька;Ро - внешнее давление;,6 - плотность и поверхностноенатяжение жидкости;ускорение свободного падения;Ъ - расстояние от пузырька доповерхности жидкости;радиус пузырька.При выполнении условий реализации предлагаемого способа Ро равнодавлению пара во второй кювете и...

Номер патента: 1072136

Опубликовано: 07.02.1984

Авторы: Грищук, Долинский, Панчишный, Хмельницкий

МПК: H01H 85/02

Метки: плавкий, предохранитель

...оси так, что все смежные участки ослабленного сечения распоЛожены во взаимно перпендикулярных плоскостях.На фиг: 1 изображена заготовка плавкого элемента; на фиг. 2 - плавкий элемент.Плавкий элемент представляет собой ленту с несколькими параллельными рядами последовательно соединенных между собой участков 1 полного и 2 ослабленного сечения. Плавкий элемент изогнут по осям, перпендикулярным продольной оси, совпадающей с направлением тока 1, проходящего по участкам 1 полного сечения, и представляет собой прямоугольный гофр. Все смежные последовательные участки 2 ослабленного сечения расположены во взаимно перпендикулярных плоскостях.Плавкий предохранитель может иметь один или несколько параллельно соединенных плавких элементов,...

Номер патента: 1061908

Опубликовано: 23.12.1983

Авторы: Айзенштейн, Белиловский, Грищук, Мирошниченко, Оганесян, Сухинин, Тарган

МПК: B22C 9/00

Метки: литейная, форма

...и т.п,Для повышения качества литья,исключения образования газовых раковин, пористости в Формах и стержнях выполняют газоотводные каналы, 10предназначенные для удаления газов,образующихся при сгорании связующих смеси Г 1.1,Гаэ из таких отверстий удаляет"ся в атмосФеру, загрязняя ее, а токсичные выделения создают нежелательные последствия при работе с оболочковыми формами.Известна также литейная форма,содержащая рабочую полость, лнтниковую систему, гаэоотводные каналы,соединенные коллектором, и прибыльную полость 2.Недостатки этой литейной формыаналогичны пред щущей.Целью изобретения является использование отходящих газов для обогреваприбыли.Поставленная цель достигаетсятем, что в литейной форме, содержащей рабочую полость, литниковую...

Номер патента: 1004531

Опубликовано: 15.03.1983

Авторы: Бойко, Грищук, Коркин, Кох, Моисеев, Овчаров, Пономаренко, Харченко

МПК: E02D 5/38

Метки: обсадная, скважин, труба

...4,перемещающими по направляющим 5.Число загрузочных окон соответствует ко.личеству уширений по стволу сваи.Маневрами базовой машины рабочий орган устанавливается над местом, где должна.быть изготовлена свая, опускается на грунти ударами молота погружается до тех пор,пока первая крышка не достигает уровняповерхности грунта (отметка первого ушире.ния). Затем сердечник извлекается из обсаднойтрубы, а в нее через первое загрузочное окно20.непосредственно с поверхности земли подается.порция бетона и ударами сердечника побетону создается уширение в скважине, рабочий орган продолжает погружать до второго3 1004531 загрузочного окна (отметка второго уширения). Затем цикл повторяется,При погружении рабочего органа крышка за счет сил лобового...

Номер патента: 998829

Опубликовано: 23.02.1983

Авторы: Гиттерман, Грищук, Дзвонковский, Силкин, Устин, Фельдман

МПК: F27B 7/32

Метки: печь, подачи, сырьевого

...устройстводля подачи материала в печь, общийвид; на фиг.2 - разрез А-А на фиг,1;на фиг,3 - разрез Б-Б на фиг.1,Устройство для подачи в печь сырьевого материала содержит форсунку1, опирающуюся в средней части нацентральный шарнир 2, хвостовая часТьфорсунки 1 зафиксирована в телескопическом ползуне 3, передвигающемся ннаправляющих 4, жестко укрепленных998829 Формула изобретения ееЕае матерааеи А б каэ 1124/61 Тиарж б 13 Подписное"Патент", г, Ужгород, ул.Проектная,4 Филиал П внутри обечайки 5 с бандажом б, которые установлены на опорных роликах 7,закрепленных на самоходной тележке 8.Тележка 8 установлена с воэможностьювозвратно-поступательного перемещенияв дополнительных направляющих 9, эа 1 крепленных жестко на топливной фор-.сунке 10....
