Стенд для испытания уплотнений

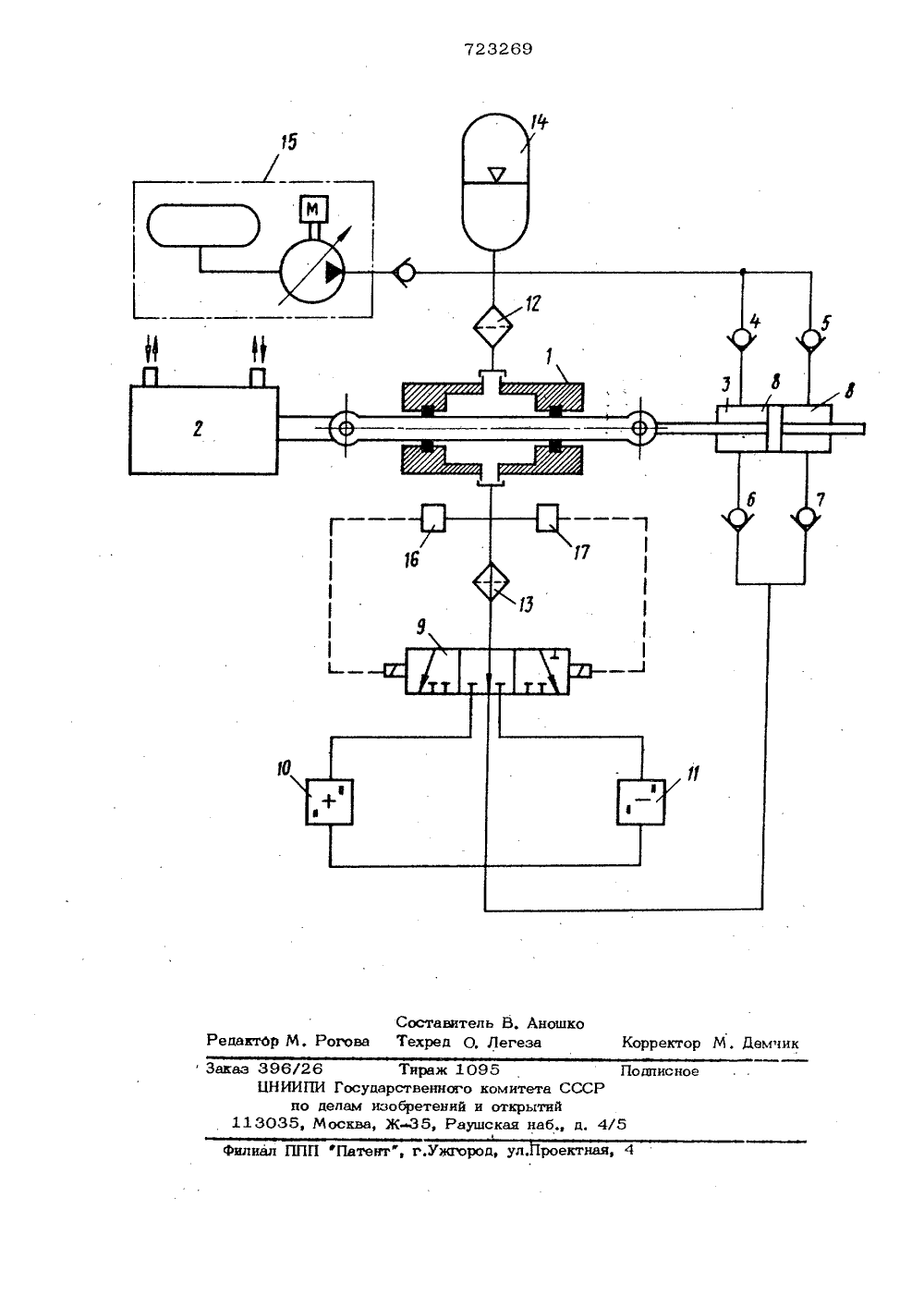

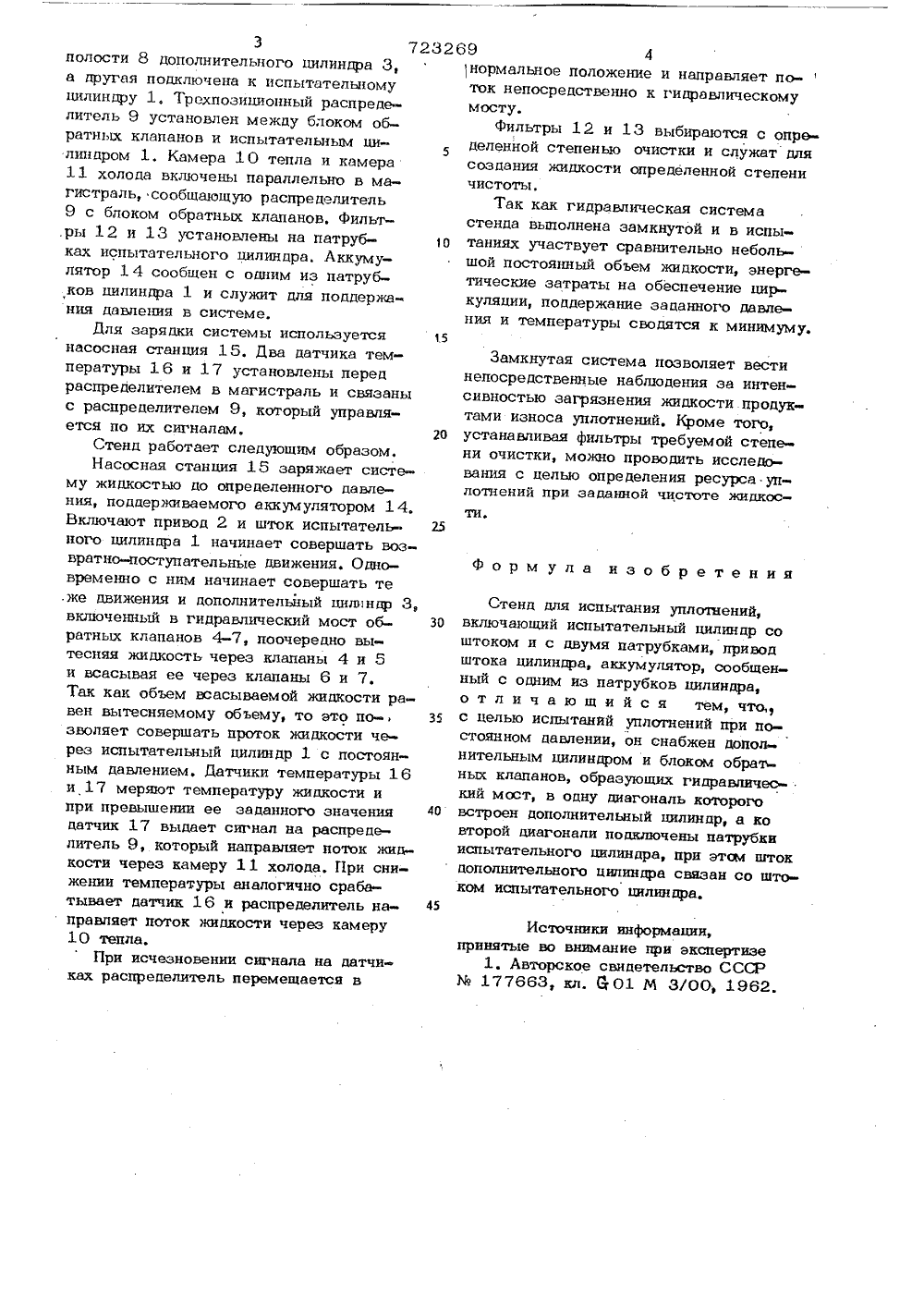

О ПИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик 1 и 723269(5 )М. Кл. Р 16 7 15/00 с присоединением заявки Ж 3 ЪаударатввнныЯ квинтет СССР на авявгн нзабретеннЯ н аткрьпнЯ(23) Приоритет Опубликовано 25.03.80 Бюллетень % 11 Дата опубликования описания 28,03,80(54) СТЕНД ДЛЯ ИСПЫТАНИЯ УПЛОТНЕНИЙ цилиндра 13. Изобретение касается испытаний и может быть использовано для испытания уплотнений цилиндрических штоков.Известен стенд для испытания уплотнений, включающий испытательный цилиндр со штоком и с двумя патрубками: нагнетательным и всасывающим, аккумулятор, сообщенный с нагнетательным пвтрубком, привод штока испытательного цилиндра, шток которого выполнен полым, в нем установлен плунжер, связанный с корпусом цилиндра, а полость штока сообщена с полостью Недостатком такого стенда является то, что в процессе испытаний при всасыввнии и выпуске жидкости из цилиндра возникают перепады давлений, в то время квк для испытания уплотнений нв надежность, долговечность и проведения, сравнительных испытаний опытных деталей и узлов нв работоспособность требуется постоянное давление. Целью изобретения является обеспечение испытания уплотнений при,постоянном давлении.Это достигается тем, что стенд дляиспытаний уплотнений, включающий испы 5тательный цилиндр со штоком и двумяпатрубками, привод штока цилиндра, аккумулятор, сообщенный с одним из патрубков цилиндра, снабжен дополнительгоным цилиндром и блоком обратных клпанов образующих гидравлический мост,в одну диагональ которого встроен дополнительный цилиндр, в ко второй диагонали подключены пвтрубки испытательг 5 ного цилиндра при этом шток дополни 1тельного цилиндра связан со штокомиспытательного цилиндра.Нв чертеже дана гидравлическая схема стенда,Стенд включает испытательный цилиндр 1, привод 2, дополнительный цилиндр 3, блок обратных клапанов 4, 5,6 и 7, образующих гидравлический мост,в одну диагональ которого ключены3 72полости 8 дополнительного цилиндра 3,а другая подключена к испытательномуцилиндру 1, Трехпозиционный распределитель 9 установлен между блоком обратных клапанов и испытателыым цилиндром 1. Камера 10 тепла и камера11 холода включены параллельно в магистраль, сообщающую распределитель9 с блоком обратных клапанов, Фильтры 12 и 13 установлены на патрубках испытательного цилиндра. Аккумулятор 14 сообщен с одним из патрубков цилиндра 1 и служит для поддержа"ния давления в системе.Для зарядки системы используетсянасосная станция 15. Два датчика температуры 1 6 и 1 7 установлены передраспределителем в магистраль и связаныс распределителем 9, который управляется по их сигналам.Стенд работает следующим образом.Насосная станция 15 заряжает систему жидкостью до определенного давления, поддерживаемого аккумулятором 14.Включают привод 2 и шток испытательного цилиндра 1 начинает совершать возвратно-поступательные движения. Одновременно с ним начинает совершать те,же движения и дополнительный цилиндр 3,включенный в гидравлический мост обратных клапанов 4-7, поочередно вытесняя жидкость через клапаны 4 и 5и всасывая ее через клапаны 6 и 7.Так как объем всасываемой жидкости равен вытесняемому объему, то это позволяет совершать проток жидкости через испытательный цилиндр 1 с постоянным давлением. Датчики температуры 16и 17 меряют температуру жидкости ипри превышении ее заданного значениядатчик 17 выдает сигнал на распреде литель 9, который направляет поток жидкости через камеру 11 холода. При снижении температуры аналогично срабатывает датчик 16 и распределитель направляет поток жидкости через камеру10 тепла,При исчезновении сигнала на датчиках распределитель перемещается в 3269 41 нормальное положение и направляет поток непосредственно к гидравлическомумосту.Фильтры 12 и 13 выбираются с определенной степенью очистки и служат длясоздания жидкости определенной степеничистоты,Так как гидравлическая системастенда выполнена замкнутой и в испыО таниях участвует сравнительно небольшой постоянный объем жидкости, энергетические затраты на обеспечение циркуляции, поддержание заданного давления и температуры сводятся к минимуму,Замкнутая система позволяет вестинепосредственные наблюдения за интен сивностью загрязнения жидкости продуктами износа уплотнений, Кроме того, 20 устанавливая фильтры требуемой степени очистки, можно проводить исследования с целью определения ресурса уплотнений при заданной чистоте жидкосФорм ула изобретении Стенд для испытания уплотнений, 30 включающий испытательный цилиндр соштоком и с двумя патрубками, приводштока цилиндра, аккумулятор, сообщенный с одним из патрубков цилиндра,о т л и ч а ю щ и й с я тем, что, з 5 с целью испытаний уплотнений при постоянном давлении, он снабжен дополнительным цилиндром и блоком обратных клапанов, образующих гидравлический мост, в одну диагональ которого 40 встроен дополнительный цилиндр, а ковторой диагонали подключены патрубкииспытательного цилиндра, при этом штокдополнительного цилиндра связан со штоком испытательного цилиндра.45 Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР723269 Составитель В. АношкоРедактор М, Рогова Техред О, Легеза Корректор М, Ивмчик По атис ное филиал ППП фПатентф, г.Ужгород, ул. роектная, 4 Заказ 396/26 Тираж 1095 ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская набд, 4/5
