Омельченко

Номер патента: 1528737

Опубликовано: 15.12.1989

Авторы: Беляев, Валявин, Данилова, Душкин, Курский, Омельченко

МПК: C02F 1/48

Метки: жидкости, коагуляции, электромагнитной

...Корпус разделен на две части токонепроводящнмиферритомагнитными прокладками 2,внутри расположен цилиндр 3 из изо ляционного немагнитного материала,на котором укреплена намагничивающаякатушка 4 электромагнитной системэлектроды 5, установленные по окружности на нижнем и верхнем магнитопроводе с чередованием полярности. Оптимальное количество электродов и ихконструктивные размеры зависят-отпроизводительности устройства и потребной концентрации насьпцения раствора, что определяется соответствующими расчетами. Устройство снабженораспределительной системой 6 равномерной подачи жидкости и отводящим пат"рубком 7, устроенным таким образом,что между корпусом и нижними электро 50.дами остается воздушное пространстводля сбора водорода, выпуск его...

Номер патента: 1527522

Опубликовано: 07.12.1989

Авторы: Дубровский, Наумов, Омельченко, Редькин, Хохряков, Чернышов

МПК: G01L 3/24

Метки: измеритель, мощности

...короткий импульс сброса, поступающий через первый командный выход схемы 61 управления на счетчики 48, 49 и 51, устанавливая их в нулевое состояние. Цепи прохождения сигнала сброса на фиг. 1 не показаны. Одновременно разрешающий потенциал через первый рекимный выход схемы 61 управления поступает на второй вход элемента И 12 и второй вход элемента И 23, При вращении вала 1 зубья индукторое 2 и 3 взаимодействуют поочередно с импульсными датчиками 4 и 5. Временные сдвиги между соседними импульсами ( с, е ) на выходах формирова 9 8телей 6 и 7 импульсов пропорциональны геометрическим углам ( цф, Чф) меаду соответствувицими зубьями индукторов 2 и 3.Если работают оба импульсных датчика 4 и 5, то ни одно иэ условий (3) или (4) не выполняется, и...

Номер патента: 1527367

Опубликовано: 07.12.1989

Авторы: Вычегжанин, Омельченко, Хабровицкий

МПК: E02B 3/16

Метки: проницаемый, противофильтрационного, слой, устройства

...от загрязнения радиоактивными или токсичными веществами и содержащих два экрана, которые расположены друг над другом на некотором расстоянии. Цель изобретения - повышение надежности и эффективности противофильтрационного устройства и увеличение длительности его эксплуатации, Для достижения цели слой выполняют из узкофракционированного хорошо скатанного и отмыт того от глинистых частиц песка, например, кварцевого с коэффициентомразнозернистости 1 макс Имия или из пористого бетона с узкофракционированным заполнителем, например (, щебнем кубовидной группы с коэффициентом разнозернистости С 2. 1 ил. Е Для формирования проницаемых слоев двухслойных экранов используются песчаные или песчано-гравелистые грунты, гравий или щебень. Среди них...

Номер патента: 1527280

Опубликовано: 07.12.1989

Авторы: Большаков, Борисенко, Ляшко, Омельченко, Сидоров, Шевченко

МПК: C21C 5/48

Метки: наконечник, фурмы

...наконечник Конусная форма полости и уменьшенная толщина разделительной стенкипозволяют получить ее местной формовкой и способствуют лучшему теплоотводу в наиболее нагретой торцовой зоненаконечника. Оптимальная тол;цина разделительной стенки установлена оптимальным путем.На чертеже представлен наконечник фурмы, поперечный разрез.Наконечник фурмы содержит верхние тарелки 1 и 23, нижнюю тарв центральной1 Тарелки 4 и 2 образуют нижнюю при - емгую камеру охлаждения формы, Для эфФективного разделения потоков охла 1 кдающей жидкости полость выполняется глубиной, приблизительно равной высоте нижней приемной камеры охлажденияП р и м е р, Конструкция наконечника была реализована при изготовлении пятисопловой фурмы, В нижней части...

Номер патента: 1527205

Опубликовано: 07.12.1989

Авторы: Венидиктов, Долгов, Омельченко, Птицын, Семиндейкин, Юдович

МПК: C04B 7/52

Метки: цемента

...содержащимися в пыли немися карбонатами кальция и1527205 0,05-0,25 1-20 жигаПортландцементный Остальное клинкер Таблица 1 Состав Шихта для получения продукта совместного обжига пыли и опоки, мас.ч. Температура обжига, С Пыль клинкеро- Опокаобжигательныхпечей 500 500 1100 1100 500 1100 800 800 800 55055027,527,527,5550 Продукт совместного обжига пыли клинкерообжигательных печей и дробленой опоки представляет собой полиминеральную добавку, содержащую как отделны оксиды 810 ф М Оз ГеОз, И 80, СаО, Е О, так и соли - силикаты, сульаты, и карбонаты щелочных и щелочеэемельных металлов, Продукт совместного обжига содержит, мас.й: 810 7092-80,05; А 1 Оз 6,34-6,59; ГеОз 5,07-5,16; СаО 3,18-10,88; ИО э 26 1 э 271 80 з 1 ф 0299 11 а,О 0,33-0,381 К...

Номер патента: 1525290

Опубликовано: 30.11.1989

Авторы: Борисенко, Деревянко, Каневец, Омельченко, Швоев

МПК: A01G 9/24, F01K 13/00, F25B 15/06 ...

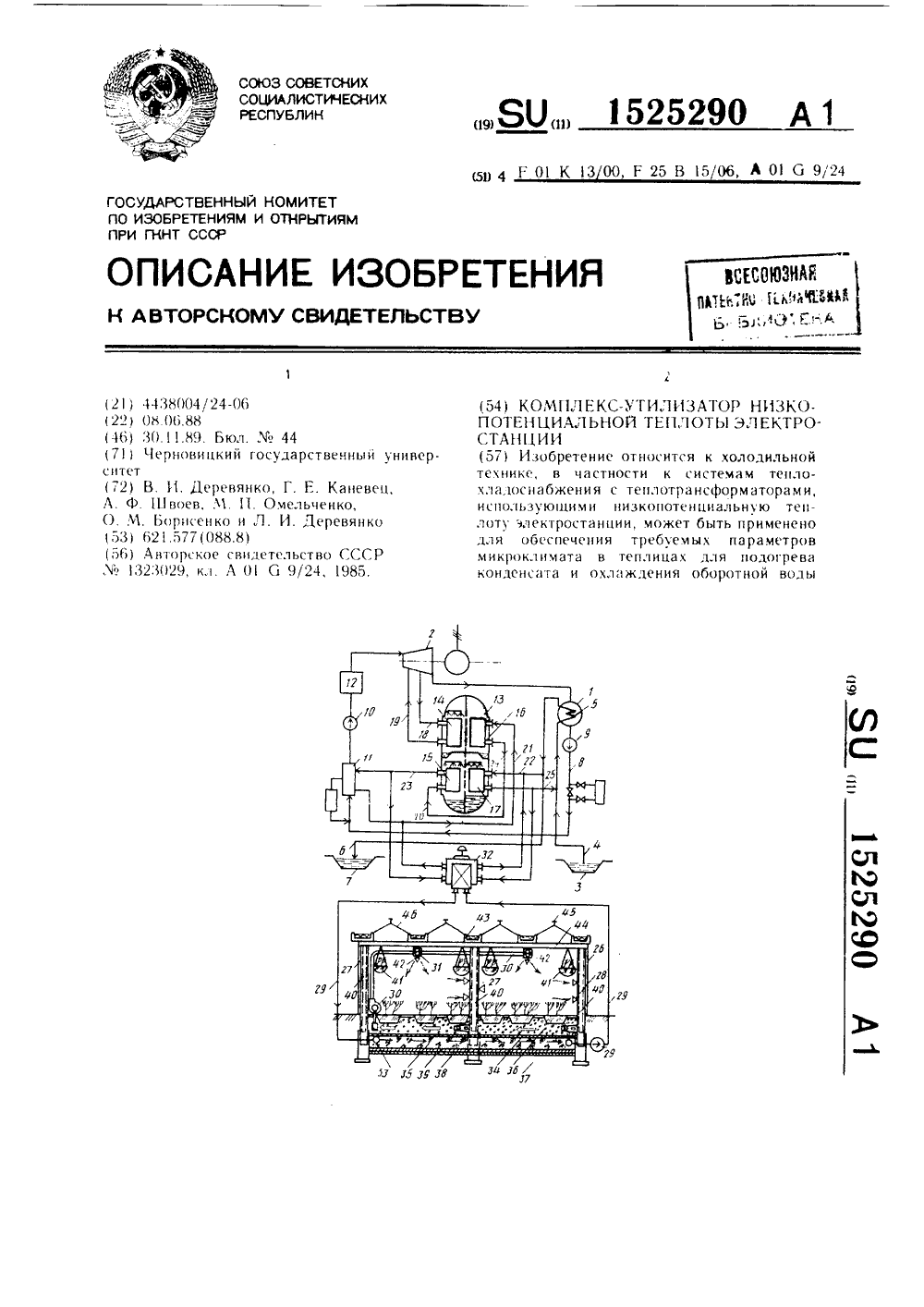

Метки: комплекс-утилизатор, низкопотенциальной, теплоты, электростанции

...кипяцму хладоагенту, а охлажденная до 3 -2"(, мицуя длинный путь по кандлам 3,7 и трбопроволдм 4 и 6, поступает В тубопровод 4 нз охлаждение конденсе)торз 1. Ндн(.се 10 е цз теплообмснные ИО- верх)Ости 5 противообрдстзющее покрытие прсдотврдцде г их обрастание растительными и животными оргднизмдми, которые попалдкл в конденсдтортурбины 2 и испдритель 17 с охлзждающей водой. 11 одводимдя В цс,Зригель 17 и генератор 4 теплотз отводится От пос,елова гсльцо ( оединенных збсорберд 15 и конденсатора 16 при темпе рзтуре е Бцце 70 С в цологре ватель 1 1, Г е и(р,11(тс 51 К( ,1.Н(31 у, пол 1 Р 3;10 Лу изтеьццмц ндсосд и ) и 0 в (арон звеляЕл н лстеновкл 12 электростанции. В здвисимнти от ндружццх климдтцческих условий и треб,смьх пдЗметров...

Номер патента: 1518794

Опубликовано: 30.10.1989

Авторы: Омельченко, Шутько

МПК: G01N 31/16

Метки: кислоты, количественного, солей, уксусной

...и другие компоненты в тех же количествах, что иЮв примере 1, отбирают аликвоту 5 мли проводят определение с предварительной отгонкой в присутствии 5 мл 5Н ЯО, (1:10), Объем щелочи, пошедший на изменение рН от 4,33 до 9,19составляет 2,3 мл, что соответствуетконцентрации уксусной кислоты в пробе 5,88 г/л. Ошибка определения составляет 2 Е.П р и м е р 3. Раствор уксуснойкислоты по примеру 1 анализируют пометодике, описанной в примере 2, ноотгонку проводят при 180 С. Содержание уксусной кислоты, рассчитанноепо результатам анализа, составляет607 от исходного.П р и м е р 4. Из раствора уксусной кислоты, содержащего, г/л:СН ГООН 6 КА 1 (БО 4) д Я 8 СиЛОЯРеГ 1 э 5,2, отбирают аликвоту 5 мл,добавляют 5 мл ацетона и титруют потенциометрически...

Номер патента: 1516915

Опубликовано: 23.10.1989

Автор: Омельченко

МПК: G01N 23/20

Метки: приставка, рентгеновскому, спектрометру

...осью, В обойме корпуса 2 установлена с возможностью вращен;я док;,г гоонзонтальной оси платФор.э 3 кольсво формы, на которой ВО е дедова "енино д. в другом размещены первач тслозолируюая вставка 4, тепловой экран 5, вторая вставка б, в коюорой устаовле держатель 7 образца, з.:кл: е:ь между эпектродами Я, агреват,ле 9 и тормонарными35 эдем т. 10 Р, в . ржателе 7 выполнено гнездо для крепления кюветы 11 с жидкокристаллическим материалом.Б термоизолирующих вставках 4 и Ь и экране 5 выпднеы окна 12 дя прохождеи р=нт..овсх лучей, закрытье ре.генрозрачнн материалом 13. С внешней стороны корпуса 2 установлен радиатор 14 водяого охлаждения.45Приставка работает следующим обраэом,Кювету 11 с образцом помещают в держатель 7 кюветы,...

Номер патента: 1516473

Опубликовано: 23.10.1989

Авторы: Венидиктов, Долгов, Омельченко, Птицын, Семиндейкин, Юдович

МПК: C04B 7/52

Метки: активности, гидравлической, опоки, повышения

...шаровои характеризуютсобностью, чем и о молоспос(56) Пащенко А.А. и др. Вяжу(цириалы. - М.: Высшая школа, 197с. 441,АвторсР 346266,Изобретение относится к способу повышения гидравлической активности опоки и может найти применение в промьшпености строительных материалов.Цель изобретения - повьппение размолоспособности портландемента с добавкой опоки.П р и м е р. Готовят шихту для получения портландцемента, включающую мас.й: портландцементый клинкер 85, сульфат кальция (в виде гипсового камня)5,0; продукт термической обработки опоки 10,0, по режим: время подъема температуры до 800 С 2 мин (120 с), время охлаждения40 мин (в остапьных примерние клинхера, гипса и добам тки о ьтаты испытаний цементов притабл. 2. В остальных примедика...

Номер патента: 1515318

Опубликовано: 15.10.1989

Авторы: Корж, Омельченко, Шупрута

МПК: H02P 6/00, H02P 6/08

Метки: вентильный, электродвигатель

...первого дросселя 13 насьпцения, в процессе которого ток, протекающий по цепи плюсовой зажимблока 23 управления - обмотка 14 первого дросселя насьпцения - транзистор16 - резистор 34 - минусовый зажим блока 23 управления, очень мал, напряжение на резисторе 34 мало, и положительное напряжение на выходе первого Формирователя 32 также отсутствует, В результате транзистор 24 насьпцен, и выходные токи датчика 10 положения ротора замыкаются по следующим цепям: (+) выхода 11 датчика 1 О - эмиттер-базовый перехоД транзистора 16 резистор 34, змиттер-коллекторный переход транзистора 24 - диод27 - (-) выхода 11 датчика положения ротора; (+) выхода 12 датчика10 20 25 30 3540 45 50 55 10 - баэоэмиттерный переход транзистора 22 - резистор 37 -...

Номер патента: 689208

Опубликовано: 15.10.1989

Авторы: Брацлавская, Виденина, Лучанский, Навроцкий, Омельченко, Суриков

МПК: C08F 289/00, C08L 67/06

Метки: воздухе, композиция, полиэфирная, радиационно-отверждаемая

...энергии 2-12 Ирад;мощности дозы 0,3-3,0 Ирад/с и энергииэлектронов 0,3-1,0 Иэв.В результате получают прбзрачные,бесцветные, с хорошими декоративнымисвойствами твердые покрытия с содержанием гель-фракции 89-973, относительной твердостью 0,55-090 и адгезией кдревесине 12-16 кг/см,В случае олигоалкиленмалеинатов,модифицированных циклопентадиеном,исчезновение липкости покрытий наблюдается при дозе поглощенной энергии2-4 Ирад, для композиций на основедругихолигоэфиров при 6.-8 Ирад,Состав композиций, условия отверждения и свойства покрытий приведеныв табл. 1, 2, 3, 4.Как следует нз данных, приведенныхв таблицах, описанные пленкообразующне композиции отличаются высоким содержанием олигозфира по отношению клетучему реакционноспособному...

Номер патента: 1513335

Опубликовано: 07.10.1989

Авторы: Батурина, Богатырев, Далин, Крючкова, Омельченко, Шевченко, Яковенко

МПК: F24F 13/08

Метки: вентиляционное

...29.Воздуховод 2 может быть снабженприводом 30 (показано стрелкой) осевого перемещения и гибкой вставкой3 1 с пружинами 32 возврата, установленными в кожуха 33.Приточный канал 18 через заслонку34 дополнительно сообщен с оросительной камерой 20,Вентиляционное устройство работает следующим образом.В теплый период года при закрытыхзаслонках 17 и 34 и открытых жалюзи21 и заслонке 19 наружный воздух охлаждается и увлажняется в оросительной камере 20 и затем "-:ерез воздуховод 2 подается в помещение 1. Приэтом полотно 26 ткани (мешковины)перекрывает верхнюю часть покрытияоросительной камеры 20.В холодный период года воздух извентиляционной камеры через приточный канал 18 и открытую заслонку 17при закрытой заслонке 34 поступает ввоздуховод 2....

Номер патента: 1507901

Опубликовано: 15.09.1989

Авторы: Вычегжанин, Захарченко, Кондратьев, Омельченко, Федченко, Хабровицкий, Цейтлин

МПК: E02B 3/16

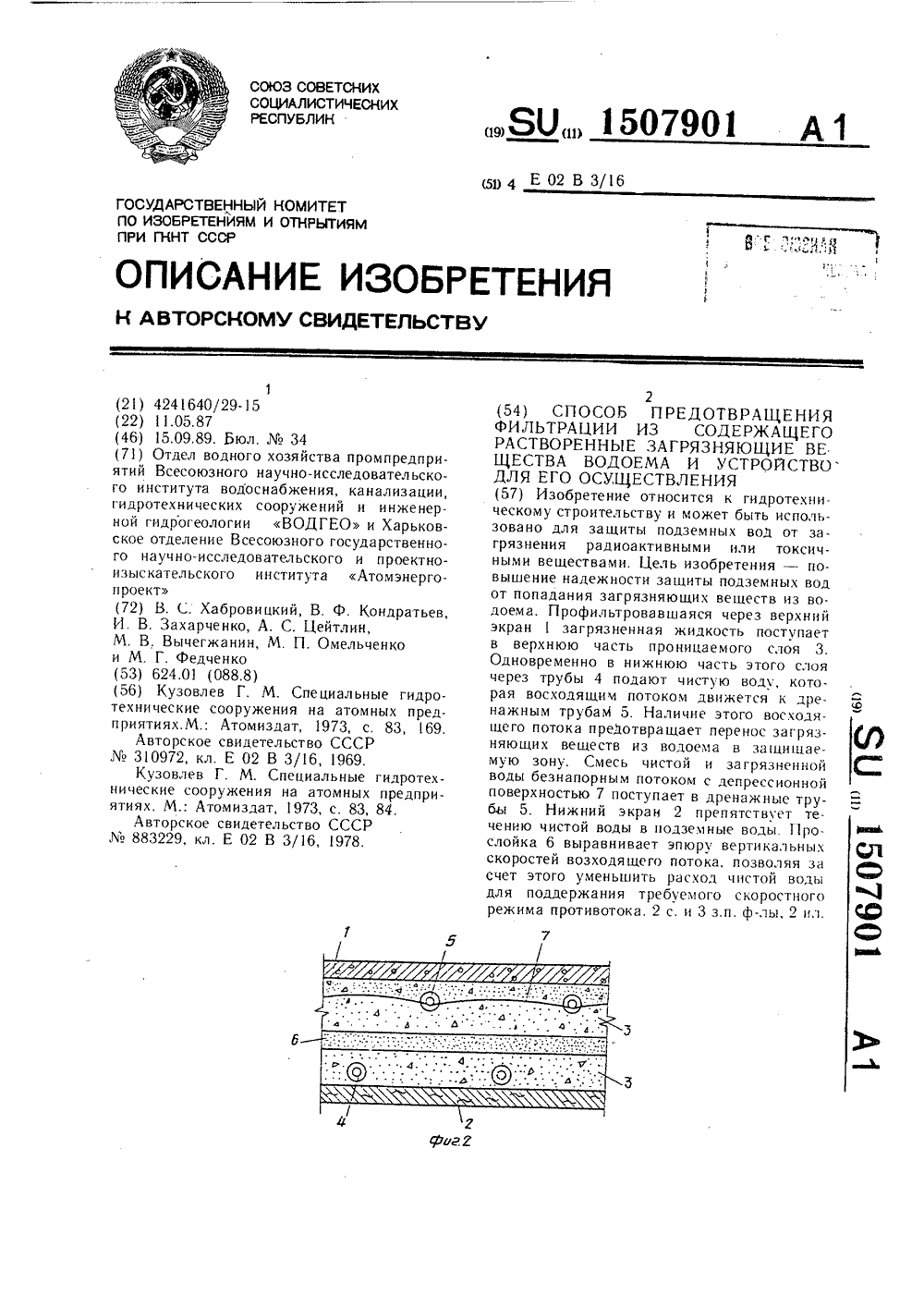

Метки: вещества, водоема, загрязняющие, предотвращения, растворенные, содержащего, фильтрации

...через трубы 4 поступает чистая вода, которая восходящим потоком движется к дренажным трубам 5, Наличие этого восходящего потока предотвращает перенос загрязняющих веществ из водоема в защищаемую зону. Смесь чистой и загрязненной воды безнапорным потоком с депрессионной поверхностью 7 поступает в дренажные трубы 5. Нижний экран 2 препятствует течению чистой воды в подземные воды.Прослойка 6 выравнивает эпюру вертикальных скоростей восходящего потока, позволяя за счет этого уменьшить расход цистой воды для поддержания требуемого скоростного режима противотока,Способ предотвращения фильтрации из водоема включает подачу чистой воды в нижнюю часть расположенного между двумя экранами. проницаемого слоя, Одновременно с подачей воды верхнюю...

Номер патента: 1506500

Опубликовано: 07.09.1989

Авторы: Васеченков, Волков, Жуков, Жукова, Костров, Омельченко, Савицкая, Савицкий

МПК: H01R 12/14

Метки: многоконтактное

...размещены контакты 3,вьаолненные в виде пружин. Контакты3 имеют неподвижные концы 4 и подвижные контактные элементы 5 с противоположной стороны. Контактные элементы 5 выполнены в виде пружины с шагомменьшим, чем у пружины контакта 3,и соединены попарно между собой жест"кими токопроводящими перемычками 6,Располагаемыми параллельно одна другой. Этим достигается уменьшение расстояния между контактными точкамив контактирующем устройстве. Перемычки 6 могут, быть выполнены эа одно целое с контактными элементами 5. Наперемычках 6 выполнены контактныеплощадки в виде накладок 7, выгнутыхвверх дуг 8 окружности или трапеции 9.При использовании многоконтактного устройства для коммутации электрических цепей при проверке печатныхф о р м у л а и э...

Номер патента: 1504747

Опубликовано: 30.08.1989

Авторы: Омельченко, Пожидаев, Путников, Уваров, Шупрута

МПК: H02K 29/12

Метки: вентильный, электродвигатель

...ключа 7 течет для транзистора 12 по следующим,цепям; зажим "+" источника 5 питания,контакты переключателя 26, резистор20, база-эмиттерный переход транзистора 12, обмотка 9 транзистора,ДПР 6,зажим "-" источника 5 питания, а длятранзистора 13 управляющий ток ключа 7 течет по следующим цепям: зажим"+" источника 5, контакты переключателя 26, резистор 21, база-эмиттерный11 Ипереход тр анзи стор а 13, зажимисточника 5 питания, Переменное напряжение высокой частоты от обмотки 91через открытый ключ 7 подается навход ДПР 6, При полярности напряжения обмотки 9, указанной беэ скобок,питаюший ток ДПР протекает по цепи:обмотка 9, диод 16, коллекторно-эмиттерный переход транзистора 13,ДПР 6, обмотка 9 . При полярности напряжения обмотки 9, указанной...

Номер патента: 1502349

Опубликовано: 23.08.1989

Авторы: Баранов, Гарнец, Назаренко, Омельченко, Пенчук

МПК: B28B 1/087, B28B 17/00

Метки: бетонных, многопустотных, смесей, формования

...пустотообразователи 5 в положение сборки. В этомположении после заполнения Ьормы 50бетонной смесью включается виброплосщадка и задатчик 16, н который введена программа обеспечивания оптимального режима колебаний пустотообразователей 5, В соответствии с 55программой в первый момент времеништоки гидроцилицдров 12 выдвинутыи пустотообразователи 5 колеблютсяв неорганизованном режиме. При этом бетонная смесь разжижается, что улучшает заполнение пространства между пустотообразователями 5 . После этого в соответствии с заданной программой включается гидронасос 19 и штоки гидроцилицдров 12 втягиваются, обеспечивая упругую связь пустотообразователей 5 через ложементы 7, упругие элементы 8 и через рейку 9, упругие элементы 10, прижимную...

Номер патента: 1502312

Опубликовано: 23.08.1989

Авторы: Баранов, Дударь, Емченко, Клементьев, Кочмарев, Назаренко, Омельченко

МПК: B28B 1/087

Метки: бетонных, смесей, уплотнения, форме

...выпрямителеи 16, а другой - с реле 9 времени.Устройство для уплотнения бетонных смесей в форме работает следующим образом.Форма 13 со смесью устанавливается на притяжных электромагнитах 12,На обмотки статоров 3 электромагнитных возбудителей колебаний подается выпрямленный ток от блока 11 питания, который представляет собой управляемый тиристорный выпрямитель, причем все электромагнитные возбудители подключены к общему выходу блока 11 питания. Управляющий блоком 11 питания контакт 10 реле 9 времени в этот момент нормально замкнут. Под действи" ем электромагнитной силы ударник 5 притягивается к подвижной раме 1 и ударяет по ней буферными элементами 7, В момент удара замыкается контакт датчика, включая реле 9 времени, Управляющий блоком...

Номер патента: 1502311

Опубликовано: 23.08.1989

Авторы: Баранов, Гарнец, Зиновьев, Коломиец, Назаренко, Омельченко, Човнюк

МПК: B28B 1/087

Метки: бетонных, виброударная, площадка, смесей, уплотнения

...фазе каждого последующего виброблока относительно преды- , 40дущего;угол смещения по фазе каждой последующей секции влюбом виброблоке;п 4 - число виброблоков; 45п- число секций в виброблоке,Площадка работает следуницим образом,На упругие прокладки 3 устанавливают форму 4 с бетонной смесью. Затем включают приводные двигатели 8,которые вращают дебдлансные валы 2с эксцентриками 6, В тот момент, когда эксцентрики 6 какой-либо секции5 виброблокд занимают крайнее верхнее положение, происходит соуддрениемежду упругими прокладками 3, смонтированными нд этой секции, и формойПосле проворота дебдлднсных валов 2 нд угол 11 крайнее верхнее положение занимают эксцентрики 6 рядомрлгположенной в направлении, перпендикулярном виброблоку, секции...

Номер патента: 1501221

Опубликовано: 15.08.1989

Авторы: Куделя, Михайлов, Омельченко, Петров, Путников, Тепляков, Шупрута

МПК: H02K 29/06

Метки: вентильный, электродвигатель

...ц) Сй2Г(-соз.Ис/+з 1 п о 3 С / )=Я4ЛПод действием момента м в частота вращения ротора двигателя увеличивается и на силовых обмотках 19 и 20 дросселя 18 возникает благодаря их питанию разностью выпрямленных мостовыми коммутаторами косинусоидальной и синусоидальной ЭДС вращения фаз, переменное напряжение, близкое к треугольному, частота которого равна удвоенной частоте ЭДС-фаз, а амплитуда пропорциональна частоте вращения ротора. Постоянное напряжение питания двигателя суммируется с треугольным переменным напряжением на обмотках 19, 20. Результирующее напряжение подается в фазе с переменным напряжением на мостовой инвертор 3 и в противофазе на мосто- вой инвертор 4, что обеспечивает припереключении транзисторов инвертсрав по сигналам...

Номер патента: 1501025

Опубликовано: 15.08.1989

Авторы: Омельченко, Сироткин, Строцкий

МПК: G06F 3/05

Метки: аналоговых, ввода, данных, многоканальное

...от значения сигнала на выходе компаратора 32, сигналы свыхода генератора 46 начинают поступать на счетный вход счетчика 49 ипо выходу 25 на счетный вход счетчика 1При этом направление счета -суммирование или вычитание счетчика 1 - определяется по выходу 24 сигналом полярности с выхода второготриггера 48 блока 6 управления эталоном. А именно, единичное значение навыходе компаратора 32 должно приводить к вычитающему режиму работысчетчика 1, так как большая частьвходным сигналов находится в нижнейполовине диапазона аналоговых сигналов и разворачивание эталонной мерыцелесообразно начинать именно с этойобласти диапазона. В этом случае первые результаты будут получены в начальной стадии разворачивания эталонной меры и, следовательно,...

Номер патента: 1497367

Опубликовано: 30.07.1989

Авторы: Далин, Закорко, Иваненко, Омельченко, Шевченко

МПК: E04H 5/08

Метки: животных, здание, содержания

...канала в рециркуляционный 7. Распределительное устройство 13 имеет несколько цилиндрических нагнетательных каналов 14. Приточный вентилятор 1 обеспечивает подачу воздуха в нагнетательный канал, содержащий заслонки для переключения воздуха и далее в приточный канал 5, имеющий горизонтальные стенки О.Нагне;ательный канал 14 герметично соединен с зеркальным приточным вентиляционным каналом 5, В конце нагнетательного канала закреплена зеркализованная панель 15, к которой прикреплены элементы освещения 16 с переключателями,Распределительным устройством дости. гают переключение отверстий вентиляции, расположенных в разных уровнях приточных и вытяжных каналов в зависимости от времени года и вида животных.Например, направление потока воздуха...

Номер патента: 1496763

Опубликовано: 30.07.1989

Авторы: Белевский, Омельченко, Ошеверов, Смирнов

МПК: A46B 7/10

Метки: поверхности, щетка

...из проволок большегодиаметра меньше длины 5 ворса из проволок меньшего диаметра. Обойма 1закреплена па валу 6, через которыйосуществляется передача крутящегомомента от привода (не показан) кщетке. Обрабатываемое иэделие (металлическая полоса) обозначено позицией 7. Величина натяга на первой. 1стадии обработки обозначена позицией,8 (фиг.2), а на стадии окончательнойобработки - позицией 9 (фиг.З) . Длина ворса иэ проволоки большего диаметра составляет 0,91-0,98 длна ворса проволок меньшего,циаметра,П р и м е р, На ступице наружнымдиаметром 100 и п шириной 8 мм разещают ворс пз проволоки из стали 70.Проволока для ворса использованабольшего 0,4 мм и меньшего 0,25 ммдиаметров. Длина ворса приведена втаблице. Плотность заполнения...

Номер патента: 1493398

Опубликовано: 15.07.1989

Автор: Омельченко

МПК: B23D 29/00

Метки: канатов, резки

...собой. Корпус закрыт крышкой 14 с каналом 15 для подачи рабочего агента в полость 16.Устройство для резки канатов работает следующим образом.В исходном положении кран 12 закрыт, давление рабочего агента в полости 16 отсутствует. Через кла-пан 4 в полости 3 и 8 закачивается газ под давлением, достаточным дляперемещения поршней 5 и 7 до упорав крышку 14, при этом давлениегаза меньше минимального давления,создаваемого рабочим агентом приперерезании каната. Нож 6 открывает 25 30 35 40 45 50 прорезь 2; в которую вводится канат. Открывается кран 12, и по каналу 17 гаэ под давлением поступает в полость 9, при этом под воздействием усилия, создаваемого бла -годаря разности площадей поршня5 в полостях 8 и 9, поршень 5 перемещается в сторону...

Номер патента: 1490412

Опубликовано: 30.06.1989

Авторы: Кранцфельд, Омельченко, Шкурат

МПК: F28B 9/06, F28C 1/00

Метки: брызгальный, охладитель

...Техред Л, Олийнык Корректор М, Самборская Заказ 3735/42 Тираж 569 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 з14904Изобретение относится к областиэнергетики, а именно к устройствамдля охлаждения воды оборотной системы, например, электростанций,Цель изобретения - понышение надежности эксплуатации при экстремальных метеорологических возмущениях.На чертеже показан брызгальныйохладитель, общий вид. 10Брызгальный охладитель содержитбассейн 1, устройства для подвода иразбрызгивания воды, включающие подводящий трубопровод 2 и сопла 3. Вбассейне 1 в надводном или в подтопленном...

Номер патента: 1478028

Опубликовано: 07.05.1989

Авторы: Котух, Омельченко, Самбуров

МПК: F28D 7/10

Метки: теплообменник

...и 4 со ступенчатой расточкой под трубы 1 и 2 элемента и отверстиями в каждой ступени 5 и 6, выполненными в теле панелей 3 и 4. Панели 3 и 4 установлены в контакте с панелями смежных элементов с образованием каналов 7 и 8 для последовательного соединения элементов друг с другом. Панели 3 и 4 выполнены из материала с коэффициентом линейного расширения большим, чем коэффициент линейного расширения материала труб 1 и 2.Теплообменник работает следующим образом.В случае охлажцения сжатого воздуха последний подают в кольцевой канал коаксиальных труб 1 и 2 первого элемента, откуда онпоследовательно протекает по кольцевым зазорам других элементов. По трубам 2 последовательно пропускают хладагент противотоком сжатому воздуху и охлаждают последний,...

Номер патента: 1473014

Опубликовано: 15.04.1989

Авторы: Кочергина, Омельченко, Стрипунский

МПК: H02K 5/12

Метки: агрегат, погружной

...ролика меньше коэффициента объемного 20расширения материала обоймы 27.Вкладыш в еще одном варианте конструкции запорного элемента 14 может быть выполнен в виде пробки 29(фиг . 5) из легкоплавкого материала, например парафина.Кроме перечисленных вариантовконструкция запорного элемента может включать обойму 30, вкладыш ввиде ролика 31 с канавкой и защелки 32,В обойме 30 выполнено отверстие33, расположенное в поперечном сечении вдоль хорды. Отверстие 33вскрыто центральным отверстием обоймы ЗО.В отверстии 33 и канавке ролика 31 расположена защелка 32, например, в виде скобы, причем материалзащелки выбран из условия срабатывания при заданной температуре нагрева, обеспечивающего расфиксацию ролика 32. Это может быть биметалл, металл с...

Номер патента: 1472705

Опубликовано: 15.04.1989

Авторы: Кузьменко, Модзалевский, Омельченко, Шеренков

МПК: F02B 3/06

Метки: буна

...к подводному склону 5.Количество поплавков, необходимое для обеспечения оптимального натяжения полотнища определяется по следующей зависимости: и = (0,025-0,058) х хд 1/Рп, где п - количество поплавков, Ь - длина буны; О - плотность воды; Р - подъемная сила одного поплавка.Полотнище 1 расположено так, что . от уреза 6 воды до зоны 7, на которой происходит обрушение волны, верх няя кромка вместе с поплавками на, - ходится на свободной поверхности воды, а после упомянутой зоны, верхняя кромка с поплавками погружена ниже поверхности воды на величину, опре деленную соотношением Н = 0,6 Ь, где Н - глубина воды, на которой расположена верхняя кромка полотнища с поплавками; Ь - расчетная высота волны.На защищаемом участке берега ус...

Номер патента: 1472453

Опубликовано: 15.04.1989

Авторы: Белкина, Гиляров, Горелов, Мелиди, Омельченко

МПК: C02F 1/467

Метки: воды, обеззараживания

...полному растворению кислорода и озона воздуха в воде с образованием перекисных соединений.Кроме того, направленный коронный разряд с острия коронирующего электрода на гндрофильный материал . разрывает двойной электрический слой воды с образованием ионов из молекул воды и воздуха, что также обуславли" вает насыщение межэлектродного пространства активными заряженными центрами для коагуляции молекул воды,. кислорода и;озона. Повышенная насыщенность ионами и заряженными частица" ми межэлектродного пространства спо- . собствует их активному взаимодейст" вию 1 диффузии и диффузиофорезу) и взаимопроникновению с образованием нового агрегатного состояния -з 1472453 ляли с помощью микроскопа, наличиераствора азотной кислоты -...

Номер патента: 1460757

Опубликовано: 23.02.1989

Авторы: Алексеев, Беленький, Григорьев, Куделя, Михайлов, Мрочковский, Омельченко, Петров, Путников, Рабинович, Тепляков, Шупрута

МПК: H02K 29/08

Метки: вентильный, электродвигатель

...части индуктора на. его полюсах 8 с угловым смещением, рав,ным двойному полюсному делению; Магнитопроводящий экран 9 выполнен в виде диска с р (в данном случае р=8) секторными выступами 10, угловой размер каждого из которых равен длине полюсной дуги. Экран 9 укреплен на торцовой частй индуктора таким образом, что выступы 10 находятся между сигнальными секторами 7, Между экраном и индуктором установлена немагнитная подложка 11, что обеспечивает в 10"20 раэ большее магнитное сопро" тивление между экраном и полюсами ин дуктора, чем между сигнальными секторами и полюсами индуктора. При вращении ротора к чувствительным элементам прикладывается намагни чивающая сила между сигнальным эле" ментом и экраном, вызывая изменение сигнала на его...

Номер патента: 1460566

Опубликовано: 23.02.1989

Авторы: Болтовский, Волков, Гусев, Есиков, Мухин, Омельченко, Рублев, Ткаченко, Шаркова

МПК: F27B 7/16

Метки: вращающейся, печи, теплообменное

...своими крепежными элементами - бобышками 2. Положение теплообменника выверяется в диаметральной плоскости печи и производится присоединением второго уголка 3 к корпусу печи, предварительно совмещенного своим вырезом с острым углом ромба второй пластины 1 теплообменника и ее бобышками 2Соотношение большой и малой оси ромба в пределах 1,5-2,5 и расположение теплообменника по диаметральной плоскости печи выбрано по следующим соображениям.лПолностью устранено пылеобразование в зоне теплообменного устройства за счет исключения ссыпания с теплообменника обжигаемого клинкера в газовый поток при повороте печи, так как в конструкции теплообменника отсутствуют поверхности, которыми часть клинкера захватывалась бы и транспортировалась бы на...
