Никаноров

Номер патента: 1132040

Опубликовано: 30.12.1984

Авторы: Данилов, Никаноров

МПК: F02D 1/12

Метки: внутреннего, вращения, двигателя, регулятор, сгорания, частоты

...1.Регулятор частоты вращения состоит из центробежного измерителя частоты вращения 1 с грузами 2, золотника 3 с втулкой 4, имеющей два рабочих окна 5 и 6, серводвигателя 7 с поршнем 8, соединенного каналом 9 с полостью, втулки 4, и иэодромного механизма. Дающий поршень 10 изодромного механизма, установленный в цилиндре 11, постоянно поджат прузиной 12 к поршню 8. Принимающий поршень.13 пружиной 14 соединен с золотником 3 и делит полость втулки 4 на надпоршневую и подпоршневую полости, которые соединены с соответствующими полостямн цилиндра 11 гидравлическими линиями 15 и 16. Последние сообщаются между собой через регулируемый дроссель, состоящий из иглы 17 и отверстия. в цилиндре 18 корректора. Цилиндр 18 связан зубчатым зацеплением с...

Номер патента: 1125251

Опубликовано: 23.11.1984

Авторы: Ашихмин, Горбунов, Карташов, Курбацкий, Никаноров, Сазоненко, Сушко, Чудинов

МПК: C21B 7/12

Метки: бур, вскрытия, летки, чугунной

...тем, что бур для вскрытия чугунной летки, содержащий штангу с режущим элементом на ее конце, снабжен дополнительным режущим элементом диаметром 1,5-2 от диаметра основного режущего элемента и расположенным на штанге от основного режущего элемента на расстоянии 10-15 диаметров дополнительного режущего элемента.Для подбора оптимальных размеров предлагаемого устройства проведены опыты по вскрытию чугунной летки и выпуску продуктов плавки, в ходе которых установлено, что крепление дополнительного режущего элемента на расстоянии менее 1,0 м (соответствует 10 диаметрам дополнительного режущего элемента) приводит к увеличению длины канала летки с большим поперечным сечением. В связи с этим возрастает интенсивность выпуска и снижается э 44...

Номер патента: 1117394

Опубликовано: 07.10.1984

Авторы: Зеньков, Никаноров, Смирнов, Юрин

МПК: E21B 25/02

Метки: керноприемник, съемный

...с блокирующими элементами, а поршневой клапан расположен на конце штанги,На фиг. 1 изображен съемный керноприемник с исходным расположением деталей; на фиг. 2 - сечение А-А нафиг. 1 (верхняя часть затвора), нафиг. 3 - крепление и устройство блокирующих элементов; на фиг. 4 - съемный керноприемник с расположениемдеталей после срабатывания сигнализатора, на фиг, 5 - конструкция затвора,на фиг. 6 - сечение Б-Б на фиг. 4(форма каналов для промывочной жидкости) .Съемный керноприемник включает полый корпус 1, имеющий в средней части промежуточные пазы, в каждом иэко-орых с возможностью поступательного перемещения размещены блокирующие элементы в виде установленныхна оси 2 двух несущих роликов 3 и размещенного между ними промежуточногоролика...

Номер патента: 1115064

Опубликовано: 23.09.1984

Авторы: Никаноров, Пучков, Романов

МПК: G01R 31/02, G06F 17/00

Метки: монтажа, проверки

...проверки и монтажа; на фиг. 2 - пример выполненияблока управления выводом; на фиг,Зпример выполнения формирователейимпульсов.Устройство для проверки монтажасостоит из основного и вспомогательного устройств.При этом основное устройство(фиг. 1) содержит блок 1 вывода, регистр 2, генератор 3 импульсов,30блок 4 управления выводом, счетчик 5координаты Х, счетчик 6 координаты У,матричньп 3 дешиФратор 7, дешиФратор 8координаты У, схему 9 сравнения,включающий триггер 10, первый дополнительный элемент НЕ 11, первый дополнительный элемент И 12, блок 13сопряжения с изделием, блок 14 анализа, элемент НЕ 15, первый, третий ивторой элементы И 16-18, элемент ИЛИ 19, блок 20 объединения сигналов, блок 21 разветвления сигналов,дополнительный элемент...

Номер патента: 1114618

Опубликовано: 23.09.1984

Авторы: Баранов, Барац, Весницкий, Косовский, Никаноров, Тихомиров, Юрин, Яушкин

МПК: C02F 1/00

Метки: вод, сточных, судах

...где.происходитинтенсивное окисление и растворениевоздуха.На чертеже изображена установкадля очистки сточных вод, общий вид.Установка содержит блок отделениятвердых компонентов от сточных вод,который состоит из фильтра 1 грубойочистки, гриемного танка 2 и шламового танка 3. Приемный танк 2 одновременно является емкостью для накопления и усреднения сточных вод,Напорный танк 4 соединен с флотационным танком 5, в котором размещен скребковый механизм 6. Блок химической обработки содержит устройство 7 для подачи коагулянта из бачка 8 через кран-дозатор 9 в трубопровод, соединяющий напорный танк 4с фпотационным танком 5, который соединен при помощи трубопровода с промежуточным танком 1 О. Насос 11 служитдля перекачки жидкости из промежуточ-...

Номер патента: 1109632

Опубликовано: 23.08.1984

Авторы: Бурова, Жуховицкий, Леонтьева, Михайлов, Никаноров, Юдович, Яновский

МПК: G01N 31/08

Метки: кипения, сложной, смеси, состава, температурам, фракционного, хромадистилляционный

...более слож-" ный.При этом величина сигнала детекто. ра в каждый момент времени зависит как от природы вещества или смеси, так и от температуры конечного участка колонки, т,е. согласно уравнению ( 1).На фиг, 1 представлена принципиальная схема установки для определения фракционного состава сложной смеси по температурам кипения, на фиг. 2 - зависимость высоты сигнала детектора от температуры колонки (в случае - изотермического режима, она же и температура конечного участка колонки) в координатах 1 пЬ - 1/Т; на фиг. 3 - калибровочный график для тех же алканов в координатахТк1 пЬ --- ; на фиг. 4 - калибровочный график зависимости температуры конечного участка колонки от времени программированного повышения температуры колонки; на фиг. 5 -...

Номер патента: 1092046

Опубликовано: 15.05.1984

Авторы: Воронов, Грицкевич, Дубенский, Никаноров, Романов, Слободкин, Трофимов, Трухин

МПК: B28D 1/32

Метки: пресс, штамповки

...перемещения и поворота в виде реечной пары, кинематически соединенного с приводом вертика-..35льных перемещений штампов, горизонтафльного вала с кулачками, шарнирнозакрепленных на нижней плите рычагов, контактирующих посредствомкулачков с рейкой и со ступицейшестерни, подвешенными к верхнейплите симметрично штоку и контактирующими с вакуум-захватами кассетами,каждая из которых имеет поддон с приводом вертикальных перемещений и вверхней части электронно-следящееприспособление электрически соединенное с приводом поддона, и классификатором, выполненным в виде уста, новленной напротив штампа и матрицы50перфорированной емкости с разделяю-,щей на части горизонтальной перего-родкой и смонтированного противо, положно емкости...

Номер патента: 1091203

Опубликовано: 07.05.1984

Авторы: Адамян, Вирабян, Гуров, Делекторский, Казарян, Мовсесян, Никаноров, Саркисян, Щукин

МПК: G01B 7/30, H03M 1/64

Метки: вала, положения, углового, фазу

...магнитно через модулятор ротора с неподвижной измерительной обмоткой ротора, статор и ротор выполнены с внутренними зубцами, модулятор статора и модулятор ротора выполнены с внешними зубцами и установлены внутри статора и ротораа измерительные обмотки статора и ротора являются выходами точного отсчета преобразователя, введены маркерный элемент статора и маркерный элемент ротора, выходы которых являются выходами грубого отсчета преобразователя.Иаркерный элемент ротора выполнен в виде неподвижного укрепленного на корпусе кольцевого магнитопровода с канавкой, в которую уложена кольцевая обмотка, на модуляторе установлен постоянный магнит, а на немагнитном стакане ротора уг 1091203тановлены ферромагнитные вставки, связанные магнитно с...

Номер патента: 1072832

Опубликовано: 15.02.1984

Авторы: Акимов, Афанасенко, Деев, Завалишин, Мацнев, Никаноров, Огий, Цукров

МПК: A01B 59/04

Метки: механизм, навески, орудия, трактор

...служащие для перекрытия каналов 20 - 23.Каналы 16 и 17 корпуса 13 золотника 12 соединены магистралями 24 и 25 соответственно с полостями гидроцилиндров подьема 2 и 1, Каналы 20, 21 и 26 связаны магистралью 27 с гидрораспределителем (не показан), а канаты 22 и 23 магистралью 28 связаны со сливом. Регулировочное устройство 11 служит для регулирования взаимного положения золотника 12 и рычага 8.Устройство работает следуюшим образом.При перекосе трактора груз 9 поворачивает рычаг 8 в вертикальное положение в соответствующую сторону, например, влево. При этом блокирующее устройство 7 рычагом 8 выводится влево и освобождает полу 2оси 5 и 6 от блокировки. Золотник 12, связанный с рычагом 8, также перемещается влево и перекрывает буртиком...

Номер патента: 1068996

Опубликовано: 23.01.1984

Авторы: Гергель, Никаноров, Сошников, Фридлянд

МПК: G11B 27/10

Метки: видеомагнитофон, записью, наклонно-строчной, сигналов

...за счет обеспечения режима записи измерительной ленты.Для достижения цели, видеомагнитофон, содержащий привод смещения головки воспроизведения, блок управления приводом смещения головки.воспроизведения,генератор тактовых импульсов, генератор опорных импульсов и источникопорного напряжения, снабжеи приводом смещения головки записи и блоком управления приводом смещения головки записи, при этом последний 40 выполнен в виде резистивной матрицы и последовательно соединенных делите, - ля частоты, счетчика, мультиплексора, усилителя напряжения, .Фильтра низких частот и усилителя мощности, причем 45 вход делителя частоты соединен с выходом генератора тактовых импульсов, установочный вход делителя и установочный вход счетчика подключены...

Номер патента: 1049401

Опубликовано: 23.10.1983

Авторы: Блохин, Ерохин, Касьянов, Никаноров, Полянский, Сморженков

МПК: B66B 13/06

Метки: двери, кабины, лифта, привод, раздвижной

...относительно поворотной рамы, при этом упомянутое горизонтальноезвено жестко закреялено на поворотной,раме.Кроме того, с целью упрощения настройки механизма реверсирования, свободныйконец горизонтального звена, упоры и пружина выполнены с возможностью регулировки по высоте, На фиг, 1 показан привод дверей, общий вид; на фиг. 2 - разрез А-А на фиг. 1. на фиг. 3 - вил Б на фиг. 1.Привод состоит из тихоходного электродвигателя 1, передачи с гибкой связью 2, и рычажной системы, кривошип 3 которой жестко установлен на валу шкива 4 и связан с каретками 5, перемещающимися по линейке 6 совместно со створками 7.Электродвигатель 1 закреплен на раме 8, которая с помощью шарнира 9 установлена на основании 10, причем на последнем с...

Номер патента: 1046202

Опубликовано: 07.10.1983

Авторы: Абрамов, Волков, Голицын, Никаноров, Рыбин

МПК: C03B 15/04

Метки: вертикального, вытягивания, листового, стекла

...как вдоль щели, так ипоперек т.е. устройство позволяетдифференцировать тепловую нагрузкуна любом участке луковицы.Иа Фиг 1 показан формующий узелпредлагаемого устройства в плане.со схемой питания электродов.45 Устройство для вытягивания листового стекла содержит формующийузел 1 в виде пары валков 2, образующих между собой щель 3. Валкичастично погружены в стекломассу 50 4 и имеют цапфы 5, закрепленныев стенках б выработочного канала 7.Концы каждого валка снабжены электродами 8 в виде цилиндров или обоймиэ жаропрочного и электроцроводногоматериала. Питание их электрическимтоком осуществляется попарно от индивидуальных источников 9 питания.Каждый валок Формующего узла является приводным (приводы не показаны .Лента стекла...

Номер патента: 1032552

Опубликовано: 30.07.1983

Авторы: Делекторский, Никаноров

МПК: H02K 19/38

Метки: синхронная, электрическая

...в качестве обмотки возбуждения может быть использована одна изфаз якорной обмотки, в цепь которой 30включен дополнительный ключ, и егоцепь управления соединена с блокомуправления зарядно-разрядного источ-,ника импульсов,На фиг. 1 показана структурная 35схема предлагаемой машины; на фиг. 2 -ее вариант, когда магнитопроводы машины и возбудителя объединены, нафиг, 3 - вариант выпалнения,при котором одна из фаэ якорной обмотки является обмоткой возбуждения, на фиг, 4 -осциллограммы напряжений.На статоре 1 размещена якорная обмотка с фазами 2-4, На одном магнитопроноде 5 статора размещена обмат ка б возбуждения и якорная обмотка, выполненные на одно число полюсов. На отдельном неподвижном магнитаправоде 7 размещена обмотка 8...

Номер патента: 1026819

Опубликовано: 07.07.1983

Авторы: Бугров, Никаноров, Новиков, Семушкевич

МПК: A63B 71/00

Метки: карабин, пловца, подводного

...тем саумкрюк зацепного элемента и вывестикрюк зацепного элемента иэ зацепления с кольцом, или, удерживая однойрукой карабин, отвести подпружиненную втулку и открыть крюк зацепногоэлемента, развернуть карабин относительно кольца, к которому он кре-пится, так, чтобы кольцо соскочилос крюка зацепного элемента ЗООднако при большой нагрузке осуществить отцепление карабина этимиприемами затруднительно, так как приходится преодолевать силу нагрузки,а второй приеМ, кроме того, может 35быть причиной травматизма, так каккольцо бесконтрольно соскакивает скрюка зацепа,Целью изобретения является повышение безопасности путем уменьшениявремени срабатывания,Поставленная цель достигаетсятем, что в карабине для подводногопловца, содержащем...

Номер патента: 1024404

Опубликовано: 23.06.1983

Авторы: Блохин, Грацианский, Никаноров, Сморженков

МПК: B66B 13/08

Метки: двери, кабины, лифта, привод, раздвижной

...посредством рычажной системысо створками двери, снабжен удлинителемвала электродвигателя и размещенныммежду шкивами передачи протяжным уст.ройством, взаимодействующим с гибкойсвязью, выполненной в виде металлическойленты,Кроме гого, протяжное устройство включает в себя подпружиненные регулируемыеролики, один из которых контактирует слентой, а другой - с удлинителем валаэлектродвигателя,На фцг, 1 изображен привод,вид спереди (прц закрытом положении створок две,55ри); на фцг. 2 - вид Л на фиг, 1 (протяжное устройство),Прцвод содержит установленные на кабине лифта тихоходный электродвщ атель 1 протяжное устройство 2 и передачу,состоящую из шкивов 3 и 4, огибаемыхгибкой металлической, лентой 5, закрепленной винтом 6 на шкиве 4, чем...

Номер патента: 1024089

Опубликовано: 23.06.1983

Авторы: Никаноров, Потехин, Терентьев, Юсупов

МПК: A61M 1/00

Метки: отсасыватель

...на ней неподвижно спиральютрубку для подачи антисептической жидкости, привод, соединенный гибким валомс осью, рабочая головка выполнена в виденожевого блока, представляющего собойперфорированный по всей поверхности ста"кан со сферическим дном, внутри которого 4 Орасположены ножи, закрепленные неподвижно на оси.Кроме того, ножи, установленные в цилиндрической части головки, выполнены ввиде спирали, а установленные в сферичес 45кой части - в виде четырех сегментов,причем отверстия в перфорированном стакане имеют продолговатую форму с параллельными кромками,при этом кромки но, жей расположены по отношению к кРомкамотвестий под углом 25 - 40Такое выполнение устройства обеспечивает удаление некротическихи патологическиизмененных тканей...

Номер патента: 1000854

Опубликовано: 28.02.1983

Авторы: Компанец, Никаноров, Савин, Сметанина

МПК: G01N 11/00

Метки: реологических, характеристик

...с последующей индикацией, и сброса счетных декад на нулевые показания, в результате цего они вновь подготавливаются для счета времени,В пластинах 50 датчика 2 выполненыотверстия 62 для заполнения пространства между корпусом 32 и пластинами30 и 33 измеряемой средой с целью разгрузки их от давления, Приемная камера 1, датчик 2 и поршневой насос 3термостатируются.Предлагаемое устройство работаетследующим образом.При постоянной температуре датчика2 и отсутствии измеряемой среды (т.е.в вакууме, или в воздухе), емкостиконденсаторов, составленных иэ пластин 25-27 и 25-28 одинаковы, Вторичный прибор при равновесии трансформаторного моста 45 и нулевой емкостиуравновешиваоцего конденсатора 49индицирует нулевые показания.Устройство...

Номер патента: 991483

Опубликовано: 23.01.1983

Авторы: Долгов, Львов, Никаноров, Слезкин

МПК: G09B 9/00

Метки: автоматизированных, операторов, оценки, пригодности, профессиональной, систем

...дешифратора 12,с распределителя 10. Требуемый темп устанавливается на управлякщей приставке 26до нажатия кнопки. 27 "Пуск"Еслиустройство работает в режиме тренажа, то на табло 14 с выбранным темпоминдицируется экранная последовательность операций. Цля задания режиматренажа перед нажатием кнопки 27"Пуск" нажимается кнопка 28 "Подсказка".Если устройство работает в режиме контроля готовности, то кнопка 28 не нажимаетсй, и на табло 13 индицируется требуемый темп выполнения алгоритмов.При нажатии кнопки 27 разрешающий сигнал с распределителя 1 поступает на вход информационного табло 5, разрешая подсвет траспаранта с формулировкой задачи, алгоритм решения которой введен в регистр 8. Решая поставленную задачу, оператор нажимает кнопки блока...

Номер патента: 975477

Опубликовано: 23.11.1982

Авторы: Ляпустин, Никаноров

МПК: B60T 17/22

Метки: вагонов-самосвалов, вентилями, однопроводной, поезда, разгрузке, состояния, цепи, электропневматическими

...тока через пульт 1 7 управления, Для постоянного контроля исправности однопроводной цепи 4 управления и контактов датчиков 1 2 поло- жения кузова вагона, переключатель 5 находится в положении б . При этом в колебательный контур источника 2 включен через однопроводную цепь 4 управления конденсатор 3, Электрический сигнал с источника 2 через выпрямитель 6 поступает на усилитель 7. При наличии сигнала на входе усилителя 7 реле 8 обес- точено, лампа 8.1 не горит.При переводе переключателя 5 в положение б к колебательному контуру дополнительно установленного генератора 1 3 подключается конденсатор 3. Электрические колебания с генератора 1 3 поступают на дешифратор 14, один из резонаноных контуров 1 5 которого настроен на данную частоту...

Номер патента: 970010

Опубликовано: 30.10.1982

Автор: Никаноров

МПК: F16G 11/12

Метки: гибких, крепления, элементов

...по продольной оси устройства, при стины соединены между собой ми элементами, установленнымешенных прорезях обеих плас На фиг, 1 изображено усобщий вищ на фиг. 2 - разрефиг. 1.Устройство для крепления гибких элементов содержит две пластины 1 и 2, в которых имеются отверстия для размещения коушей 3 гибких соединяемых элементов 4. Пластины 1 и 2 имеют поперечные прорези с наклоном 5, основание которых выполнено радиусом, равным радиусу стопорных втулок 6, которые размещаются в прорезях пластин 1 и 2 В пластинах 1 и 2 выполнены отверстия970037 для пропускания разжимного фиксатора 8.Устройство работает следующим образом.Пластины 1 и 2 с закрепленными в них с помощью коушей 3 гибкими элементами 4 накладывают дрг на друга таким образом, чтобы...

Номер патента: 964745

Опубликовано: 07.10.1982

Автор: Никаноров

МПК: H01F 17/04

Метки: индуктивный, элемент

...конструкции.Поставленная цель достигается тем,что в индуктивном элементе, содержащем бронево)т сердечник, выполненныйввиде двухчашек: с кернами, и каркасшпулевидной Формы с обмоткой, разме, щенный внутри сердечника, внутренняячасть каркаса снабжена выступами, например, цилиндрической форма., выполО ненными в виде перемычек, обращенныхк кернам сердечника.Выступы каркаса в средней частиснабжены прорезями, перпендикулярникиоси каркаса,Причем каркас выполнен иэ эластичного материала, например капролона.На чертеже схематически изображенопредлагаемое устройствоИндуктивный элементневой сердечник, выполидвух чашек 1 с кернами964745 верхняя чашка не показана) н каркас 2 шпулев.дной формы с обмоткой 3, раэ мещенный внутри сердечника,...

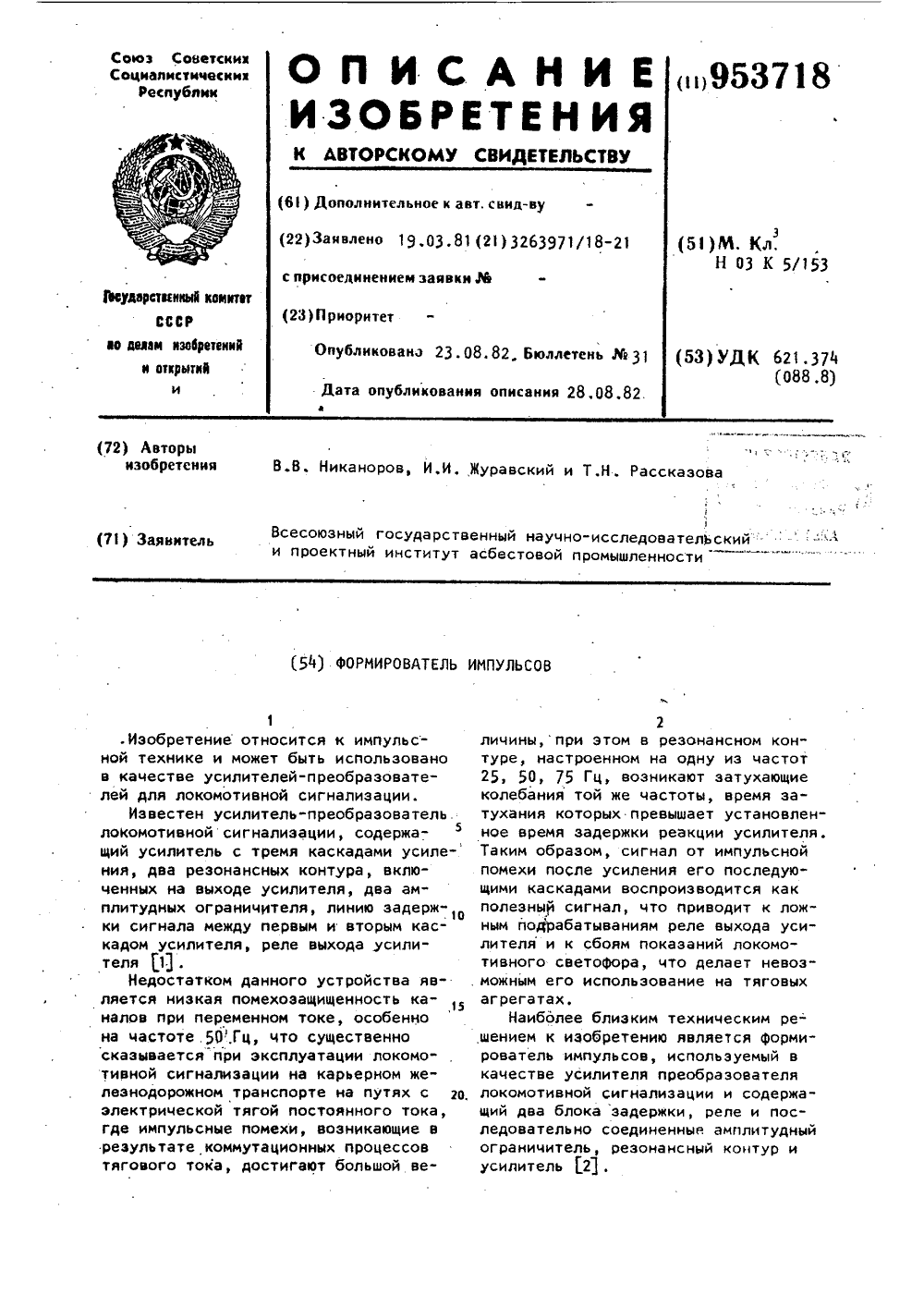

Номер патента: 953718

Опубликовано: 23.08.1982

Авторы: Журавский, Никаноров, Рассказова

МПК: H03K 5/153

Метки: импульсов, формирователь

...образом.При движении железнодорожного сос о тава по участкам пути, не оборудованным устройствами автоматической локомотивной сигнализации, на входную шину полезный сигнал не поступает Однако возможно поступление сигнала 45 импульсной помехи, возникающего в результате коммутационных процессов тягового тока, Импульсные помехи могут поступать и в интервалах кодовых импульсов полезного сигнала при обо- о рудовании железнодорожных участков устройствами автоматической локомотивной сигнализации.Сигнал импульсной помехи поступает на вход, проходит через амплитудный ограничитель 1 и поступает на резонансный контур 2.Резонансный контур 2 настраивается на частоту, не превышающую 0,75 значения частоты полезного сигнала, Так, например, при...

Номер патента: 945870

Опубликовано: 23.07.1982

Авторы: Кузовкин, Никаноров, Романов, Томилин, Хесед

МПК: G01R 31/02, G06F 17/00

Метки: монтажа, проверки

...4 транслируется навход дешифратора 8, а сигналы переполнения с запускающего выхода счетчика 3 поступают на счетный входсчетчика 4. При этом умножитель 20формирует два импульса, период следо5 94вания которых в два раза меньше периоступающая на вход элемента И 22. Пер И 22 и ИЛИ 24 на третий (управляющий)вход матричного дешифратора, осуществ 35,управляющий вход дешифратора 7, обеспечивая таким образом контроль проводао да задающей частоты генератора 1.Каждый из этих импульсов поступаетна счетный вход триггера 23 и входумножителя 21, который формируетпоследовательность сигналов частоты10 МГц, (предельная частота работыпроверяемых изделий, построенных насовременной элементной базе), повый из импульсов с выхода умножителя 20...

Номер патента: 944164

Опубликовано: 15.07.1982

Авторы: Махмудов, Никаноров, Смирнов

МПК: H05B 6/06

Метки: индукционная, методическая, нагревательная

...к инверсному входублока 10 сравнения, к прямому входукоторого подключен выход блока 8 нелинейности по температуре. Выход блока 10 сравнения подключен к управляющему входу источника 4 питанияК первому входу логического блока И 11подключен выход блока 12 задания вре-мени, а к второму входу - дискретныйвыход датчика 6 температуры. Выходлогического блока И 11 соединен с 64 фвходом блока управления перемещением заготовок 13. К третьему входу логи" ческого блока И 11 подключен второй выход блока 9 выбора режима работы. Дополнительный индуктор 1 подключен к дополнительному источнику 14 питания через датчик 15 мощности и датчик 16 тока. Выход датчика 16 тока через квадратор 17 подключен к первому входу сумматора 18, к второму входу которого...

Номер патента: 936011

Опубликовано: 15.06.1982

Авторы: Львов, Никаноров, Рехтман, Слезкин

МПК: G09B 9/00

Метки: автоматизированных, деятельности, операторов, систем

...сердечно-сосудистой системы оператора.8 блоке 8 подсчитываются матеиатицес-.кие ожидания и дисперсии контролируемых велицин. Сигналы с выхода блока 8поступают в преобразователь 12, гдеопределяются взаимные корреляционныехарактеристики контролируемых параметров, которые регистрируются регистратором 13. Кроме того, регистратором 13 регистрируются и сами значе"ния Физиологических параметров, длячего выход Формирователя 9 соединенс регистратором 13,Для оценки времени наступленияопасных для здоровья оператора состояний сигналы с выхода датциков 10поступают на вход блока 14, куда сблока 1 поступает предельно допустимые знацения контролируемых физиологических параметров. Величина значения времени, оставшегося до наступления состояния,...

Номер патента: 929941

Опубликовано: 23.05.1982

Авторы: Андреенко, Кудрявцев, Никаноров, Парц, Родионов

МПК: F16K 3/00

Метки: задвижка, шиберная

...торцах присоединительных фланцев закреплены уплотнительные кольца 18 и 19. Перемещение заслонок ограничивается упорами 20 и 21.На одном из концов рычагов 6отверстия имеют форму продолзов.Шиберная задвижка крепится верхним присоединительным фланцем к отводномутрубку установки резки, а нижним присоенительным фланцем - к горловине кон"нера сброса.Шиберная задвижка работаетщим образом.При перемещении шибера 4 и наезде заслонок 8 и 11 на упорь ас929941 Формула изобретения ано Состаач ТехредТиражВНИИПИ Государственпо делам изобрет113035, Москва, Ж - 35,илиад ППП Патент, г. вигель Т. ИА. Бойкас981ного коений и дактор,Л. Лукказ 3271/45 КорректорПодписноемитета СССРоткрытийшская наб д. 4/5од ул Проектная 4 зятк лонки, преодолевая...

Номер патента: 924504

Опубликовано: 30.04.1982

Авторы: Зеньков, Миронов, Никаноров, Петрукович

МПК: G01B 11/08

Метки: детали, прямолинейности, трубчатой

...сравнивают суммарный сигнал с заданным минимальным уровнемэнергии и определяют прямолинейность трубча.той детали и по результатам сравнения.На фиг. 1 представлена схема устройства,реализующего способ; на фиг. 2 - проекциясветового пятна, прошедшего трубу, изогну.тую по одной координате.Устройство реализующее способ, содержиттрубчатую деталь 1 (например, бурильнуютрубу), на один конец которой одевается оправка 2 со встроенным источником 3 света.Фи Состав Техред ель Н, Захаренко. Харитончик Корректор М. Демчи Редактор М. Лысогорова Заказ 2801/57 Подписное 614омитета СССР рытийая наб д, 4/5 Тираж ВНИИПИ Государственного к по делам изобретений и отк 13035, Москва, Ж, Раушскилиал ППП "Патент", г, Ужгород, ул. Проектная,3 . 924504На второй...

Номер патента: 905822

Опубликовано: 15.02.1982

Авторы: Кузовкин, Никаноров, Романов, Томилин, Хесед

МПК: G01R 31/02, G06F 17/00

Метки: монтажа, проверки

...с комбинированным (буквенно-цифровым) обозначением контактов в переключателях 16 для каждого разъема изделия устанавливается шифр, определяющий модуль пересчета, равный или больший количест" ва контактов в каждой из групп кон-тактов, обознаценных буквенным ин" дексом. С выхода генератора 10 на счетный вход счетчика 11 и счетный вход счетчика 13 поступает запускающая частота, Сигналы переполнения с выхода счетчика 11 следуют на. счетные входы сцетчиков 12 и счетчика 13 блока 4. Изменяющиеся коды адресов координат Х и У с выходов сцетчиков 11 и 12 поступают соответственно на входы дешифраторов 7 и 9 и на группы входов блока 8. Текущее дешифрированное значение координаты Х поступает на первую группу входов блока 6, а координаты У -...

Номер патента: 900368

Опубликовано: 23.01.1982

Авторы: Делекторский, Младенцев, Никаноров, Первушин, Попонин, Ушаков

МПК: H02K 1/06

Метки: переменного, электродвигатель

...по обе стороны от торцов статора 1 через немагнитные промежутки 5 и 61 Вследствие неточности начальной . установки пакета ротора 2 относительно пакета статора 1, неоднородности лобовых частей обмотки и при акси ф альной магнитной несимметрии машины возникает аксиальная сила притяжения сердечника-ротора 2 к якорю-статору 1, стремящаяся привести ротор 2 в симметричное относительно статора Зф 1 положение. Экспериментальный график зависимости аксиальной силы Г от функции смещения ротора показан на фиг, 2.При установке компенсирующих. ко Й лец 3 и 4 на валу без пакета ротора 2 в симметричное относительно статора положение (фиг. 1) часть магнитно 4го потока статора 1 замыкается на ближние к статору 1 торцы компенсирующих колец 3 и 4. Это...

Номер патента: 894656

Опубликовано: 30.12.1981

Авторы: Никаноров, Шалаев

МПК: G01V 9/00

Метки: воды, коллекторе, минерализации, остаточной

...пресной воды, затем производят откачку и отбирают пробу этой воды на поверхности, определяют ее минерализацию, апо результатам анализа и объему пробы судят о минерализации остаточной воды,Способ определения остаточнойводы в коллекторе осуществляетсяследующим образом.Через скважину в пласт закачивают замеренный объем воды. Затемпроизводят откачку этой воды иэ скважины с измерением дебита и времениоткачки, определяют суммарный объемоткаченной воды.В конце откачки отбирают пробу воды и производят опре"4 0 сЮ цикЮР 161 ГЯ Заказ 11484/76 Тираж 735 Подписн Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 деление ее объема и минерализации(С )в мг-экв/л.Рассчитвают число циклов водообмена в пласте по формулеИ)Ь,56где и - число циклов...
