Устройство для уплотнения сыпучих материалов в таре

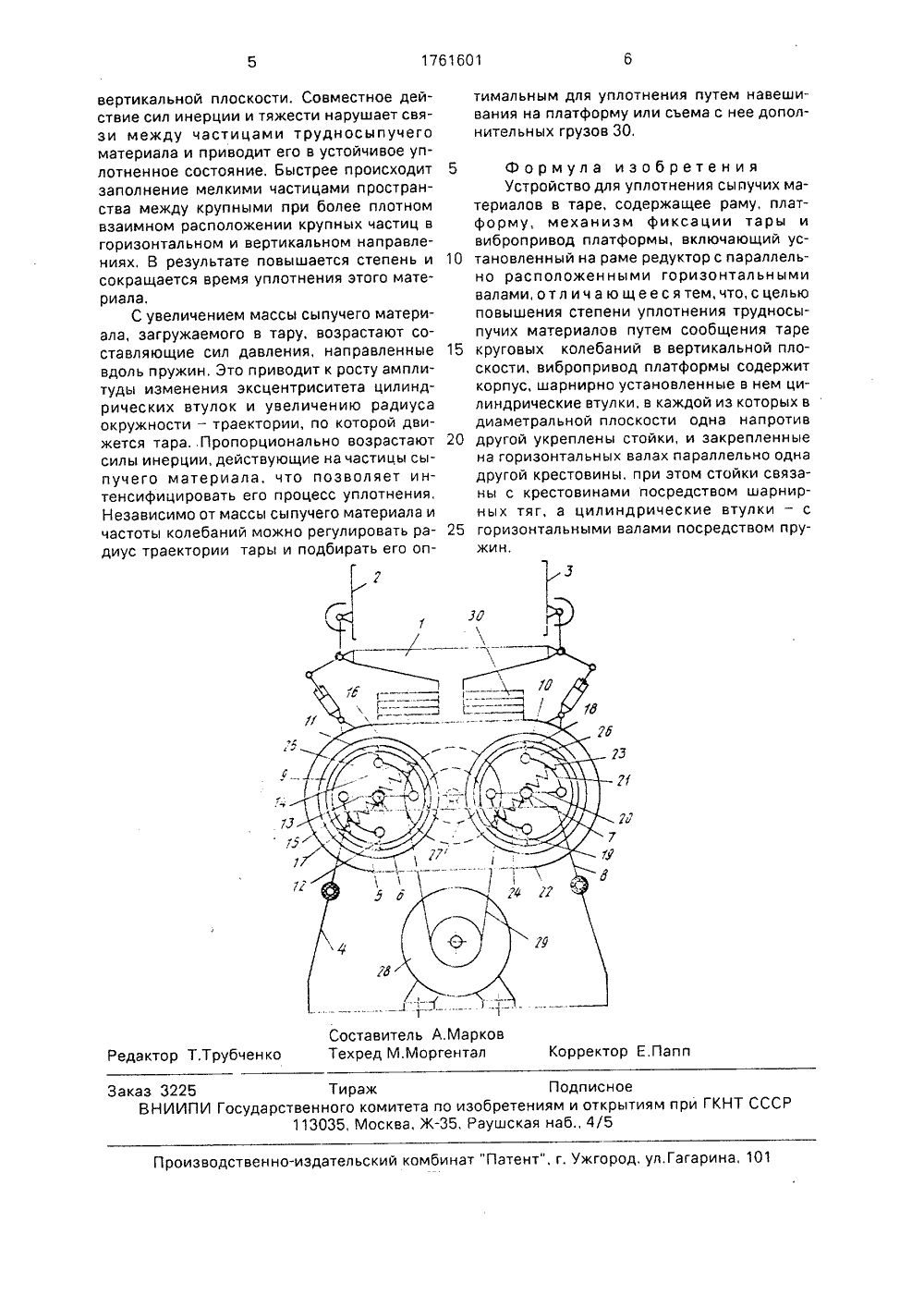

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1/22 51)5 В ЗСБР И Т ЕЛЬСТВУ АВТОРСКОМУ СВ который включает корпус 5, проходящие через него параллельно расположенные горизонтальные валы 6 и 7 и шарнирно установленные в корпусе 5 цилиндрические втулки 9 и 10, В каждой втулке в диаметральной плоскости одна напротив другой укреплены стойки 11 и 12. На валах 6 и 7 параллельно одча другой закреплены крестовины 13 и 20. Стойки связаны с крестовинами посредством шарнирных тяг 14,15,21 и 22, позволяющими втулкам эксцентрично смещаться относительно валов. Между втулками и валами в направлении смещения установлены пружины 16,17,23 и 24. Устройство позволяет повысить степень уплотнения трудносыпучих продуктов путем сообщения таре круговых колебаний в вертикальной плоскости. 1 ил. гическии институт ство СССР2, 1970,ство СССР2, 1981. осится меется атеритво соации 2 ормы,к устройствам и может быть вой, пищевой, ях промышлени горизонтальными ванном воздействии сыпуаходящийся в таре,в направлении вертиЭто приводит к перио- О ю давления и трения в ( ) тиц, В результате обьем, а м материалом стандарсклонным к слеживанию ьшается, что позволяет ение и степень испольстве эффективность уппучих материалов, имеюлажность и склонных к санию, резко снижается, риалов обладают достаДля побуждения их к тнению необходим доустройствоиалов в тареу, механизмплатформы,на раме реду для уплотнения содержащее рафиксации тары ивключающий устар с параллельИзвестно сыпучих мате му, платформ вибропривод тановленный ОСУДАРСТВЕННЫЙ КОМИТЕТ0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИ ПУЧИХ МАТЕРИАЛОВ В ТАРЕ (57) Использование: изобретение отн к отраслям промышленности, где и потребность в уплотнении сыпучих м алов. Сущность изобретения: устройс держит платформу 1, механизм фикс и 3 тары, раму 4 и вибропривод платф Изобретение относитсядля упаковки материаловиспользовано в комбикормахимической и других отраслбиост,Известны устройства для уплотнения сыпучих материалов в таре, содержащие платформу, механизм фиксации тары, раму и вибропривод платформы. Последний сообщает закрепленной на платформе таре с сыпучим материалом колебания в вертикальном направлении. В результате объем, занимаемый сыпучим материалом, уменьшается. но расположеннымлами. При вибрациочий материал, нпсевдоожижаетсякальных колебанийдическому снижениместах контакта часзанимаемый сыпучитной влажности, неи зависанию, уменувеличивать наполнзования тары.В этом устройлотнения трудносыщих повышенную вслеживанию и завиЧастицы таких матеточной связностьюинтенсивному упло 1761601 А 1полнительный сдвиг частиц наложением на тару колебаний в горизонтальном направлении,Целью изобретения является повышение степени уплотнения трудносыпучих материалов путем сообщения таре круговых колебаний в вертикальной плоскости.Для достижения этой цели в известном устройстве для уплотнения сыпучих материалов в таре, содержащем платформу, механизм фиксации тары, раму и вибропривод платформы, включающий установленный на раме редуктор с параллельно расположенными горизонтальными валами, вибропривод платформы содержит корпус, шарнирно установленные в нем цилиндрические втулки, в каждой из которых в диаметральной плоскости одна напротив другой укреплены стойки, и закрепленные на горизонтальных валах параллельно одна другой крестовины, при этом стойки связаны с крестовинами посредством шарнирных тяг, а цилиндрические втулки - с горизонтальными валами посредством пружин.На чертеже изображено устройство для уплотнения сыпучих материалов в таре, общий вид,Устройство для уплотнения сыпучих материалов в таре содержит платформу 1, механизм фиксации тары 2,3, раму 4 и вибпропривод платформы, который имеет корпус 5, выполненный с возможностью крепления на нем платформы 1, Через корпус 5 проходят параллельные горизонтальные валы 6,7, связанные с зубчатым редуктором и установленные вместе с ним на основании 8, укрепленном посредством виброизоляторов на раме 4, В корпусе 5 размещены цилиндрические втулки 9, 10 с возможностью вращения относительно корпуса, Цилиндрическая втулка 9 выполнена с внутренним отверстием, большим, чем диаметр вала 6, и снабжена внутри стойками 11, 12, укрепленными одна напротив другой в диаметральной плоскости. На валу 6 перпендикулярно его оси вращения жестко закреплена крестовина 13, концы которой соединены со стойками 11, 12 шарнирными тягами 14, 15, позволяющими эксцентрично смещаться втулке 9 относительно вала 6. Между втулкой 9 и валом 6 в направлении смещения установлены пружины 16, 17. Цилиндрическая втулка 10 выполнена с внутренним отверстием, большим, чем диаметр вала 7, и снабжена внутри стойками 18, 19, укрепленными одна напротив другой в диаметральной плоскости. На валу 7 перпендикулярно его оси вращения и параллельно крестовине 13 жестко закреплена крестовина 20 концы которой соединены со стойками5 10 15 20 25 30 3540 45 50 55 ускорение, поэтому на них кроме гравитационныхсил действуютсилы инерции. Последние, будучи постоянными по величине, периодически меняются по направлению в 18, 19 шарнирно тягами 21,22, позволяющими эксцентрично смещаться втулке 10 относительно вала 7. Между втулкой 10 и валом 7 в направлении смещения установлены пружины 23, 24, На валах 6 и 7 жестко закреплены зубчатые колеса 25 и 26 редуктора, имеющие одинаковые размеры и находящиеся в зацеплении с колесом 27, Привод колеса 27 осуществляется электромотором 28 посредством клиноременной передачи 29.Устройство для уплотнения сыпучих материалов в таре работает следующим образом,Тара с сыпучим материалом устанавливается на платформе 1 и закрепляется на ней механизмом фиксации 2, 3, Сила тяжести загруженной тары, платформы 1 с механизмом фиксации 2,3 и корпуса 5 передает давление на цилиндрические втулки 9, 10, При вращении валов 6, 7 посредством электромотора 28 через клиноременную передачу 29 и зубчатые колеса 25, 26, 27 редуктора составляющие сил давления, направленные вдоль пружин 16, 17, 23, 24, периодически меняются. Величина их зависит от угла поворота валов 6,7 и достигает максимального значения, когда н;г равление смещения втулок 9, 10 совпадает с вертикалью. Шарнирные тяги 14, э, 21, 22 обеспечивают синхронное радиальное смещение втулок 9, 10 вместе с корпусом 5, платформой 1 и заполненной та,;ой, Втулки 9, 10, преодолевая упругость пружин 16, 17, 23, 24, периодически меняют эксцентриситет относительно валов 6, 7, Максимальная величина эксцентриситета зависит от массы сыпучего материала, жесткости пружин и их демпфирующих свойств, Корпус 5, охватывающий втулки 9, 10, с платформой и тарой совершают поступательное движение в направлении смещения втулок при любом угле поворота валов 6, 7, При изменении эксцентриситета втулок 9,10 и вращении валов 6, 7 корпус 5 с платформой 1 и тарой движется так, как центры втулок. Последние совершают периодическое движение в вертикальной плоскости по двум взаимно перпендикулярным направлениям с частотой, в два раза большей угловой скорости вращения валов, В результате происходят круговые колебания тары, то есть ее движение по окружности в направлении вращения валов.Частицы сыпучего материала, находящегося в таре, приобретают нормальное17 б 1 601 Составитель А,МарковРедактор Т,Трубченко Техред М,Моргентал Корректор Е,Папп Заказ 3225 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина,вертикальной плоскости. Совместное действие сил инерции и тяжести нарушает связи между частицами трудносыпучего материала и приводит его в устойчивое уплотненное состояние, Быстрее происходит заполнение мелкими частицами пространства между крупными при более плотном взаимном расположении крупных частиц в горизонтальном и вертикальном направлениях, В результате повышается степень и сокращается время уплотнения этого материала.С увеличением массы сыпучего материала, загружаемого в тару, возрастают составляющие сил давления, направленные вдоль пружин, Это приводит к росту амплитуды изменения эксцентриситета цилиндрических втулок и увеличению радиуса окружности - траектории, по которой движется тара Пропорционально возрастают силы инерции, действующие на частицы сыпучего материала, что позволяет интенсифицировать его процесс уплотнения, Независимо от массы сыпучего материала и частоты колебаний можно регулировать радиус траектории тары и подбирать его оптимальным для уплотнения путем навешивания на платформу или съема с нее дополнительных грузов 30,5 Формула изобретенияУстройство для уплотнения сыпучих материалов в таре, содержащее раму, платформу, механизм фиксации тары и вибропривод платформы, включающий ус тановленный на раме редуктор с параллельно расположенными горизонтальными валами,отл ичающеесятем,что,сцелью повышения степени уплотнения трудносыпучих материалов путем сообщения таре 15 круговых колебаний в вертикальной плоскости, вибропривод платформы содержит корпус, шарнирно установленные в нем цилиндрические втулки, в каждой из которых в диаметральной плоскости одна напротив 20 другой укреплены стойки, и закрепленныена горизонтальных валах параллельно одна другой крестовины, при этом стойки связаны с крестовинами посредством шарнирных тяг, а цилиндрические втулки - с 25 горизонтальными валами посредством пружин.
