Манухин

Номер патента: 698843

Опубликовано: 25.11.1979

Авторы: Жуков, Манухин, Павлов

МПК: B63H 25/38

Метки: носовое, рулевое, судна

...2 - носовая оконечность судна (руль показан в опущенном положении), вид сбоку; на фиг. 3 поперечный разрез А - А на фиг. 2.Носовое рулевое устройство состоит издвух опускающихся рулей 1, размещенных симметрично под постоянными углами к диаметральной плоскости судна, например толкательного состава, и шарнирно закрепленных к корпусу судна вдоль длинных кромок ниш 2, шахт 3, силовых приводов 4 и костылей 5, закрепленных жестко на рулях 1 и шарнирно-соединенных с приводом 4В походном (нерабочем) положении рули 1 размещаются в нишах 2 так, что обшивка рулей совмещается в одной плоско О сти с наружной обшивкой судна, при этомкостыли 5 размещаются в шахтах 3. Установка р " рабочее положение производится п и 4, при этом рули повора698843...

Номер патента: 688331

Опубликовано: 30.09.1979

Авторы: Зубков, Манухин

МПК: B27L 1/00

Метки: деревообрабатывающей, протаскивающее

...балки 4 смонтирована сучкорезная головка 6, а на другом - приемная головка 7 и натяжной б.чок 8, перемещение которого осуществляется гидроцилпндром 9. В центре балки размещена однобарабанная реверсивная лебедка 10.На тележке 1траверса 11, по ковертикальные осисмонтированы поворотные рычаги с зажим- ными элементами 13, сведение которых происходит при возникновении натяжения в тяговом органе 14 рабочего хода, который огибает направляющие блоки 15, а раскры- б тие - плоскими рессорами 16. Концы тягового органа рабочего и холостого хода закреплены на корпусе тележки 17.Принцип действия протаскивающего устройства следующий. Тракторист-оператор 10 поворотом балки 4 наводит сучкорезную головку 6 на комель подлежащего обработке дерева и...

Номер патента: 666085

Опубликовано: 05.06.1979

Авторы: Златкин, Манухин

МПК: B28D 1/32

Метки: заготовок, кассета, плоских

...в держателе 7 с возможностью перемещения перпендикулярно оси корпуса 1,Нитевидные элементы 3 образуютсоосно расположенные в негколько ярусов плоские кольца 8 или усеченныеконусы 9.20Дно 4, опирающееся на упоры 10, вь.полнено звездообразным и снабженорасположенной на его центральной части пластиной 11 с наклонной рабочейповерхчостью.В верхней части кассеты расположенава куумна я присос ка 1 2,Кассета работат следующим образом.Помещенная в кассету стопа пластинок слюды устанавливается на пластину3 1 и удерживается от разваливания повысоте несколькими ярусами нитевидныхэлементов 3,В зависимости от номенклатурыслюдыотличающейся линей. - ;ь 1 ми ра змерами, ребра 6 устанавливаю с образованием рабочего просвета заданного...

Номер патента: 664249

Опубликовано: 25.05.1979

Авторы: Белышев, Манухин

МПК: H01M 6/00

Метки: емкости, загущенным, наполнения, электролитом

...движению, он начнет перемещаться в направпении купору 8, обеспечивая равноппотноезвпопнение всего объема приемной емкости 3 загущенным электролитом. Кактолько поршень достигнет упора, гидравлический привод выключают, снимая давление в полости дозируюшего цилиндра,отключают приемную емкость 3 от трубопровода 4, а на входной штуцер 6устанавливают крышку (крышка на чертеже не показана) дпя предотврашении выхода загушенного электролита из прием 5 10 15 20 25 30 35 40 45 50 55 ной емкости 3, так как эагущенныйэлектроппт обладает свойством сжиматься и при снятии давления объем егоувеличивается. Закрытая со всех сторонприемная емкость транспортируется научасток сборки первичных элементов иподключается к сборочному автомату,Экспериментально...

Номер патента: 640843

Опубликовано: 05.01.1979

Авторы: Коробов, Манухин, Самодов

МПК: B27L 1/00

Метки: деревьев, сучьев

...этом полупетли размещены наповерхности рабочего органа 1 в шахматном порядке.Рабочй орган 1 с цепями 2 устанавливается ца консольную балку 4, ца которойтакже размещается привод рабочего ор.1 в гана 1, например гцдромотор 5.Устроиство для очистки деревьев от сучьев цацешивается ца раму базового трактора. Поворот устройства в транспортноеположение или в рабочее (справа или слеваот базового трактора) осуществляется приводом б. В исходном положении устройство,навешенное на трактор, находится в вертикальном положении,Устройство работает следующим образом.Трактор с навешенным устройством подьезжает к пачке деревьев сбоку и останавливается, Консольная балка 4 опускается в горизонтальное положение и одновременно с этим опускается рама трактора...

Номер патента: 622672

Опубликовано: 05.09.1978

Авторы: Дорин, Зепалов, Коробов, Манухин, Самодов

МПК: B27L 1/00

Метки: деревьев, сучьев

...при помощиконсольной балки, которая выполненаповоротной в плоскости, перпендикулярной продольной оси самоходного шасси.На фиг. 1 схематически изображена 1 ямашина с осевым расположением режущего органа, общий вид; на фиг. 2 - тоже, с боковым расположением режущегооргана, вид сверху; на фиг, 3 - режущий орган, общий вид; на фиг, 4фреза, вид сбоку,Машина состоит из самоходного шасси 1 и рамы 2 с установленным на нейрежущим органом 3. Режущий орган 3состоит из вала 4, на котором подвижно установлены фрезы 5 и неподвижно -боковые фрезы б с режущими кромками7, расположенными на зубьях 8. Фрезы5 и б соединены между собой шарнирно соединенными режущими элементами9 с режущими кромками 10, которые 30расположены на режущих элементах 9с двух...

Номер патента: 614944

Опубликовано: 15.07.1978

Авторы: Бубнова, Грачев, Дорин, Манухин, Стефанов, Табунов, Чайкин

МПК: B27L 1/00

Метки: деревообрабатывающей, протаскивающее

...рычагов 4, управляемых ветвями 5 и 6 тяго- О вого органа рабочего и холостого хода изакрепленных на осях 7, толкатель, выполненный и виде волэуна 8 н рычага 9 и устайовленньгй подвижно в продольной направ.ляющей Ю; Толкатель соединен с ветвями 5 н б тягового. органа рабочего н холосто.го хода н с гибкой тягой 11 сведения зажнмных элементов 3 и взаимодействует чс рез ролики 12 с кулачками 13, установлен.ными на поворотных рычагах 4. Рычаг 9 толкателя подвижен в направлении, вове.25 речном направлению движения ползуна 8.64944 Формула изобретения Составитель В, Андехред О Луговаянраж 64 О ов Корректор Д. Мельниченко Подписное Редактор Н. ПотаповЗаказ 389/рственного комитета Совета Министров СССделам изобретен н и открыт нМосква. Ж,...

Номер патента: 614943

Опубликовано: 15.07.1978

Авторы: Бубнова, Грачев, Дорин, Манухин, Стефанов, Табунов, Чайкин

МПК: B27L 1/00

Метки: деревообрабатывающей, протаскивающее

...закрепленных на осях 7.Толкатель 8 выполнен с роликами 9, установлен нодвижио в продольной направляю. щей О и соединен с ветвями тягового ор. гана рабочего и холостого хода и с гибкой тягой 1сведения эажимных элементов. Кулачки 2 установлены на поворотных рыча. гах и взаимодействуют с толкателем. Гнб кая тяга,сведения зажимных элементов охватывает ролики 3, установленные на614943 формула изобретения Составнтедь В. АндТек ред О, Луговаяраж 640 в Кор ПодпРедактор Н. ПотапоЗаказ 3819 тоР Д. Мел ьниченкое НИИПИ Го мнтета Совета М тений н открыт Раушская наб.Ужгород, ул. рственного кделам нзобрМосква, Ж.35к Патент,инистрояйд 4 113035.Фнлнал ППП оект тележке 2, и ролики 4, установленные на поворотных рычагах 4. Продольная направляющая 10...

Номер патента: 596800

Опубликовано: 05.03.1978

Авторы: Кашенков, Манухин, Чувпило

МПК: F26B 25/18

Метки: вакуумной, камеры, лоток, сушильной

...к основанию и снабженныес обеих сторон ребрами, установленны- ЗО 2ми под углом к основанию, торцовые стенки 2 с захватами, через которые проходят стягивающие стержни 3.На фиг. 2 показано пять отсеков, один из которых условно изображен заполненным высушиваемым материалом, Штрих-пунктирными линиями показаны греющие плиты вакуумной камеры. Край ние перегородки имеют ребра, установленные только с внутренней стороны. Лоток эксплуатируется следующим образом.В результате сборки лотка из пред" варительно стерилизованных деталей образуются отсеки, в которые засыпается подлежащий сушке материал. Выступающие ребра перегородок 1 образуют каналы, незаполненные материалом, по которым отводятся пары влаги. Торцовые стенки 2 ограничивают...

Номер патента: 585971

Опубликовано: 30.12.1977

Авторы: Дорин, Кругов, Манухин, Носкина, Стефанов, Табунов

МПК: B27L 1/00

Метки: лесообрабатывающих, машин, протаскивающее

...на концах поворотных рычагов, управляемых тяговым органом 1.Известно также протаскивающее устройстволесообрабатывающих машин, включающеебалку и каретку со смонтированными на нейповоротными рычагами с захватами, механизм управления захватами в виде траверсы,связанной с тяговым органом 21.Недостатком известных устройств являетсясложная конструкция тросового привода.Цель изобретения - упрощение конструкции и повышение надежности работы.Это достигается тем, что поворотные рычаги снабжены направляющими с установленными на них ползунами, на которых шарнирносмонтирована с возможностью перемещенияпо направляющим траверса механизма управления захватами, причем направляющиеустановлены,под углом к продольной осиустройства.На фиг. 1 изображено...

Номер патента: 583950

Опубликовано: 15.12.1977

Авторы: Гвоздев, Жуков, Манухин, Пучков, Сторожев

МПК: B63B 21/56

Метки: изгибаемых, озерных, составов, сцепное

...ОЛЦОГО 10 СЦСЦПОС ЗСТРО цых сс)стазс)з, в стацовлсццыс ца мсхацизм изгиб ми, устацо)ленц сти Лругого суднчцое устро.1СС 1 СЧ,1 ЬдсЛЬ Сг ЧЯ М ОТЦД 110,1 ЦСЦ 1 сча,)е восцо 1 Г 531 ц, д НОЕ очсццызц в 1:".Ц О 1 Д С)С)ТС лы в ЦЕГЕЦ 1 С ВК:1 ецис относится к ооласти сулостр Извсстцос устрозйсство целостато гео цалсжцо при раск)тс г, волцовых условиях и це может эксплуатироваться совместно с суламц, цс оборуловацными сиспными устройствами,Цельо изобрстеция является повышсцие цалежцости устройспза при работе ь волцовых условиях и обеспечение со 1 зместцо 1 31 ссплуятацци с нс 0001)ТЛОВ 2 цнымц сцспцымп устройствами судами. Для этого прсЛлдгаемос сцсицос устройство снабжсцо гиокими связямц постояццой длины с амортизаторами, 2 тя)кс цятяжцымц...

Номер патента: 578071

Опубликовано: 30.10.1977

Авторы: Манухин, Подгайный

МПК: A62C 5/04

Метки: воздушномеханической, высокократной, генератор, пены

...поверхности диффузора.Такое выполнение генератора обеспечиет уменьшение потери скорости вращен25 зо 35 3крыльчатки, равномерность воздушного потока по поверхности пакета сеток и равномерность его орошения пенообразующим раствором.На фиг. 1 изображен предлагаемый генератор, общий вид; на фиг, 2 - вид по стрелке А на фиг. 1.Генератор содержит корпус 1 и гидромотор 2 с полым валом 3 и крыльчаткой 4, насаженной на вал. Центральный распылитель 5 выполнен в виде стакана, в днище которого имеются два взаимно перпендикулярных целевых отверстия 6, на стакане установлены боковые распылители 7. К корпусу примыкает диффузор 8, в котором размещены пакет сеток 9, имеющий форму конуса, и отражательное кольцо 10,К генератору под давлением...

Номер патента: 575217

Опубликовано: 05.10.1977

Авторы: Дорин, Манухин, Подбрезский, Стефанов, Табунов

МПК: B27G 1/00

Метки: деревообрабатывающей, протаскивающее

...направляющая выполнена в виде зубчатой рейки,На фнг. 1 изображено протаскиваю щее устройство на фиг. 2 " разрезА-А фиг, 1 (толкатель) 1 на фиг. 3 вид Б фиг. 2 (продольная направляю" щая).обмотки электромагнита замкнуты на ,массу, плюс батареи и второй конец 12 обмотки соединены между собой через кнопку управления, контактную полосу на стреле машины и токосъемник 13. 5Стопорная пластина 10 крепится к толкателю с помощью оси 14. При включении электромагнита сердечник 15 приподнимает пластину 10.Устройство работает следующим образом.При натяжении холостой ветви 5 тя" гового органа толкатель б, перемещаясь по продольной направляющей 7, скользит по поверхности кулачков 8 и разво дит поворотные рычаги 3 с зажимными элементами 2, а...

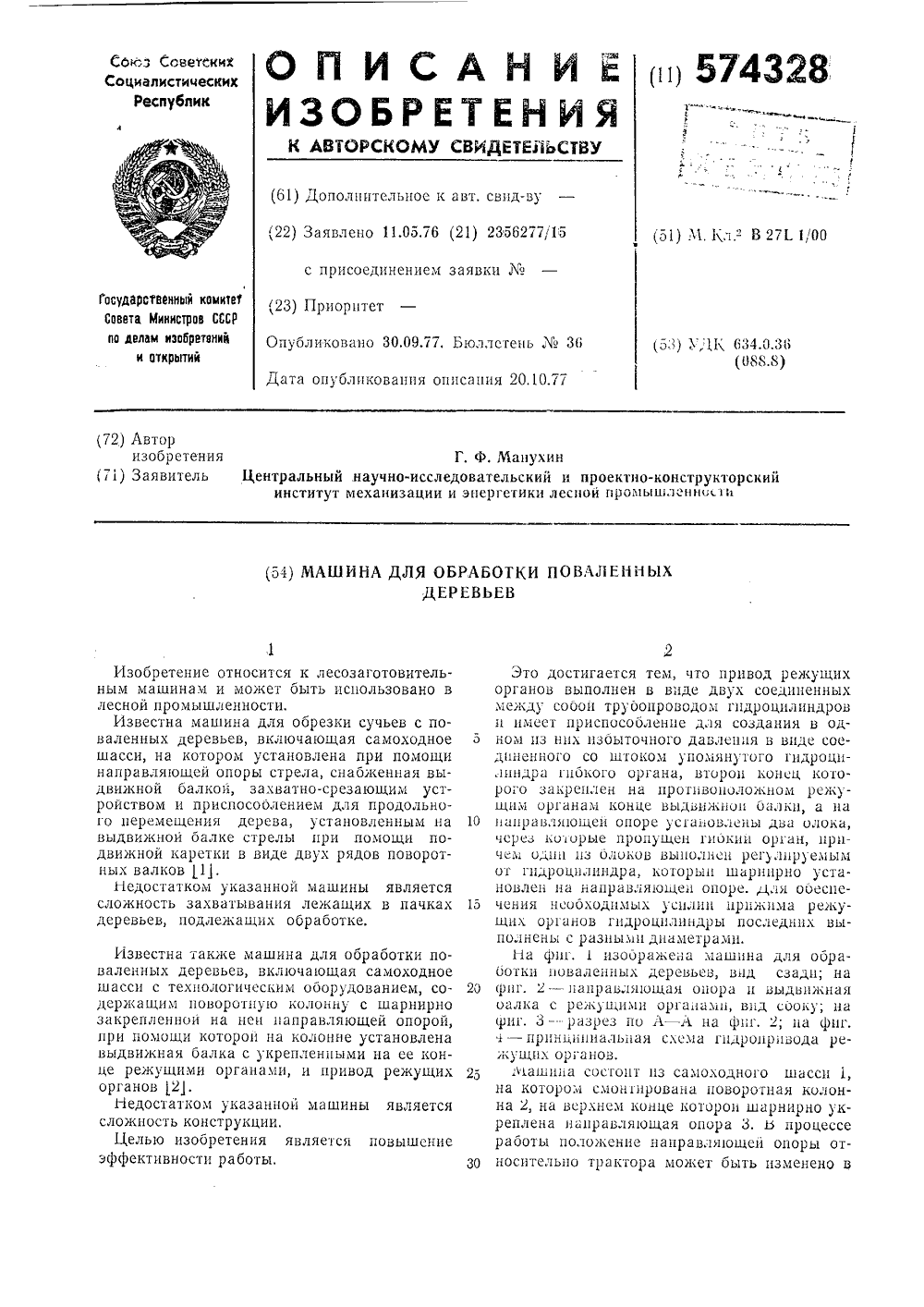

Номер патента: 574328

Опубликовано: 30.09.1977

Автор: Манухин

МПК: B27L 1/00

Метки: деревьев, поваленных

...На направляющей опоре размещено приемно-удерживающее устройство 6 и тросонатяжное устройство, состоящее из гидроцилиндра 7, на конце штока которого укреплен блок 8, и кронштейна с тросообводным блоком 9. Через направляющую опору проходит выдвижная балка 10, на конце которой укреплена режущая головка, имеющая режущие органы 11, состоящие из корпуса и трех ножей бесстружечного резания, смыкание и размыкание которых осуществляете гндроцнлпндром 12.Для создания в гидро нлннд 1 н 12 нсобходимого давления рабочей жидкости на режущей головке укреплен гидрощглнндр 13, штоковая полость которого заполнена рабочей жидкостью и соединена трубопроводом 14 с поршневой полостью гидроцилиндра 12 управления режущими органами, Для возврата поршней...

Номер патента: 571373

Опубликовано: 05.09.1977

Авторы: Дорин, Еникеев, Манухин, Питеев, Подбрезский, Стефанов, Табунов

МПК: B27G 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...8, гибкий тяговый орган 9 которой соединен с кронштейнами 10 и 11, расположенйными на концах выдвижной балки 3 стрелы,Замкнутая тросовая петля 12 блоками 13,установленными на концах выдвижной балки3, стрелы, соединена с протаскйваюшим устройством 6 и с кронштейном 14, закреплен ным на неподвижной балке 4 стрелы,Предлагаемая машина работает следующимобразом,Дерево захватывается захватно-сучкореэным органом 5 и одновременно протаскива-,25юшим устройством 6. При вращении лебедки8 против часовой стрелки выдвижная балка3 стрелы и одновременно протаскиваюшееустройство 6 с зажатым деревом перемешаются в сторону зажимного механизма 7, При 30этом происходит очистка дерева от сучьев,благодаря тому, что скорость движения протаскиваюшего...

Номер патента: 565821

Опубликовано: 25.07.1977

Авторы: Виноградов, Голышихин, Коробов, Манухин, Прокофьев

МПК: B27L 1/00

Метки: деревьев, поваленных

...бесстружечного резания.Гидроманипулятор 5 состоит из стрелы9, въшолненной в виде изогнутой в плане рО балки, и рукояти 10 с захватом 11. Нижний конец стрелы 9 прикреплен к поворотному основанию 2 с воэможностью поворота в вертикальной плоскости вокруг оси12 и смешен в сторону кабины от продоль- М ной оси "А" протаскиваюшего устройства.Верхний конец стрелы 9 и захват 11 находятся на оси А.Основание 2 позволяет поврачивать технологическое.оборудование (гидроманипулятор, протаскивающее устройство с режущей сучкорезной головкой) в горизонтальной плоскости относительно рамы шасси 1. Крометого, протаскивающее устройс 1 зО с режущей сучкорезной ГО ловкой может поворачиваться в вертикальной плоскости при помощи гндроцилиндра 13.Работает...

Номер патента: 565820

Опубликовано: 25.07.1977

Авторы: Манухин, Оскерко

МПК: B27L 1/00

Метки: деревьев, поваленных, срезания, сучьев

...8 соединены с центральным рычагом 11 с закрепленным на нем криволичейным ножом 12,а надругие свободные концы направляющих 8 посажен двухплечий ползун 6,Устройство может быть установлено на балке 13, поворотно смонтированнои на шас-. си лесозаготовительной машины 14. Для протаскивания деревьев через устройство щ на балке имеется захват 15, снабженный приводом его передвижения по направлению балки.Предлагаемое устройство работает,сле- дующим образом. ЫБалка 13 с описываемым устройством на конце наклоняется к штабелю деревьев, боковые рычаги 3 разводятся в стороны, а централь ный рычаг 11 поднимается. Затем оператор опускает конец балки на штабель деревьев и включением гидроцилиндра 7 сводит боковые 3 и центральный 11 рычаги,...

Номер патента: 550283

Опубликовано: 15.03.1977

Авторы: Дорин, Еникеев, Манухин, Стефанов, Табунов

МПК: B27L 1/00

Метки: лесозаготовительная

...раме самоходного шасси 1 смонтированы лебедка 2, поворотная платформа 3 икронштейн 4 с блоком 5. На поворотной платформе 3 установлена вертикальная колонна б0 несущая блоки 7 с направляющим стаканом 8и пружиной 9, балку 10 с блоками 11, 12, 13и 14, сучкорезиой головкой 15 и захватом 16протаскивающего механизма. Тяговый органраоочего 17 ц холостого 18 ходов от лебедки5 2 проходит по направляющим блокам 5 и 7,сквозь отверстие 19 в колонне 6 по блокам11 - 14 к захвату 1 б. Наклон балки 10 в вертикальной плоскости производится гидроцилшдрами 20, а в горизонтальной плоскости -0 гидроцилиндром поворотной платформы (нафигурах пе показан),Оператор машины опускает балку и захватывает комель дерева сучкорезной головкой 15 и захватом 16....

Номер патента: 550271

Опубликовано: 15.03.1977

Авторы: Васильченко, Жиров, Манухин

МПК: B23Q 7/06

Метки: головкой, подачи, стержней, типа

...не показан). На шибере 3 зо установлен подвижный относительно шибера3сбрасыватель 6, выполненный в виде рамки с продольными планками 7 и 8, рабочие грани которых совмещены с рабочей наклонной гранью шибера и имеют призматические пазы 9 и 10 для размещения головки и нижней части стержня деталей, при этом число и шаг лазов выбрасывателя 6 соотвепспвуют числу и шагу пазов 4 шибера 3. В шибере установлен фиксатор 11 положения сбрасывателя относительно шибера. В корпусе выполнены гнезда 12 рабочих позиций, число и шаг которых равны числу и шагу пазов 4 шибера, На корпусе установлены регулируемые упоры 13 и 14, взаимодействующие со сбрасывателем 6 в конечных его положениях и обеспечивающие смещение относительно друг друга пазов 9 и 10...

Номер патента: 545703

Опубликовано: 05.02.1977

Авторы: Епанешников, Манухин, Маркелова, Руднева, Сенина, Ситникова

МПК: C25D 3/26

Метки: водный, кадмирования, электролит

...5-10а/дм .Электролит готовят следующим образом,Расчетные количества сульфата кадмияи синтанола растворяют в отдельных емкостяхпри 50-60 С и последовательно декантируют в рабочую ванну. Бензотриазол растворяют в холодном конденсате, который предварительно подхисляют небольшим количествомсерной кислоты. Ацетоацетанилид растворяютов конденсате при 70-90 С, после чего бензотриазол и ацетоацетанилид сливают в рабочуюванну, доводят уровень электролита до требуемого объема и хорректируют по величине,8-1 а/дм Синтанол ДСБензотриазол,2 Ацетоацетанилид Вода, л 5-1 02-35-2,0До 1 мула обре Источники инф мание при эхсперт 1, Авторсхоерма принятые во изе: видете В 5 видете В 5льство СССР10, 1969,льство СССР10, 1969. Тираж 49 ИИПИ Заказ 2 ород, ул....

Номер патента: 545539

Опубликовано: 05.02.1977

Авторы: Манухин, Трайтелевич, Удалов

МПК: B65G 43/00

Метки: аварийного, выключения, конвейера, предохранительное, привода

...необходимость разборки всего узла, Указанныенедостатки приводят к значительным простоям,конвейеров.25 Цель изобретения - улучшение обслуживания, а также сокращение времени вынужденного простоя для ремонта конвейера.Для достижения поставленной цслц устройство сцагжепо подпружццспнымц шайоой,соединенной со ступицей, ц двуплечцм рычагом, одно плечо которого взаимодействует с датчиком, а другое - с шайбой, свободно установленной на приводном валу, при этом цилиндрические толкатели расположены дараллельно приводному валу с возможностью взаимодействия с шайбой свободным сферическим торцом.На чертеже изображено предложенное предохранительное устройство, частично з разрезе.Предохранительное устройство для аварийного,выключения конвейера...

Номер патента: 540777

Опубликовано: 30.12.1976

Авторы: Манухин, Трайтелевич, Удалов

МПК: B65G 3/10

Метки: бункер, опрокидывающийся

...оси 3, и меха низм фиксации створок, который включает всебя две пары скалок 4 и 5 с упорами 6, между которыми шарнирно установлена взаимодействующая с ними вилка 7. Одна скалка 5 каждой пары подпружинена и выполнена с 10 продольным пазом, а на осях створок размещены профильные кулаки 8, входящие при опрокидывании бункера в пазы скалок,Опрокидывающийся бункер надевается наемкость, из которой необходимо пересыпать 15 груз. В это время створки 2 закрыты, так какскалки 4 поджаты внешним упором, находящимся в зоне исходного положения бункера (на чертеже не показан), При помощи вилки 7 скалка 5 сжимает пружину и паз ее размеща Э ется так, чтобы кулак 8 мог повернуться в исходное положение под действием тяжести створок 2. Механизм кантования...

Номер патента: 537890

Опубликовано: 05.12.1976

Авторы: Амелин, Гаранин, Жуков, Кузьмин, Манухин, Павленко

МПК: B63B 21/56

Метки: речных, составов, сцепное, толкаемых

...предлагаемое фсцепное устройство, установленное в месте стыка двух судов; на фиг. 2 - то же,вид в плане (показано изогнутое положение оси толкаемого состава); на фиг. 3 -замок и шток силового цилиндра (разрез фА-А на фиг. 2),Механизм изгиба состоит из силовых цилиндров 1, шарнирно закрепленных в качающихся обоймах 2, соединенных шарнирно со штоками вспомогательных цилиндров 3. На штоке силового цилиндра 1 жестко закрепляется вилка 4, в которой шарнирно вмонтировано карданное кольцо 5.Соосно с силовыми цилиндрами устанавливаются охватывающие упоры 6 с выступами 7. На сопрягаемом судне соосно с охватывающими упорами 6 устанавливаются цилиндрические выступающие цапфы-упоры 8. На верхних площадках цапф-упоров 835 размещаются сцепные замки,...

Номер патента: 531731

Опубликовано: 15.10.1976

Авторы: Манухин, Стефанов

МПК: B27L 1/00

Метки: лесообрабатывающей, протаскивающее

...13 и холостой 14 ветвями тягового органа протаскиваю- щего устройства, а одна из полостей цилиндра, заполненная жидкостью, посредством трубопровода 15 соединена с соответствующей по) лостью одноштокового гидроцилиндра 11,Для первоначальной заливки жидкости гидроцилиндр 12 имеет воронку и заливной кран16. Полости гидроцилиндров 11 и 12, не заполненные жидкостью, соединены через отверстия 17 с атмосферой. 5При натяжении холостой ветви 14 тяговотооргана,цельнометаллический шток с поршнем18 гидроцилиндра 12 смещаемся до упора, Приэтом жидкость из гидроцилиндра 11 лод действием разрежения поступает в гидроцилиндр 1012, увлекая за собой шток с,поршнем 19 и,следовательно, раскрывая зажимные элементы 10 протаскивающего устройства.При...

Номер патента: 531729

Опубликовано: 15.10.1976

Авторы: Дорин, Еникеев, Мальцев, Манухин, Соколов, Стефанов, Табунов, Чайкин

МПК: B27G 1/00

Метки: деревьев, поваленных, протаскивающее

...фиг. 2 - сечение по А - А на фиг. 1.Устройство состоит из каретки 1, подвижноустановленной при помощи катков 2 на на правляющих рамы 3, поворотного круга 4 сдвумя дугообразными пазами 5 и 6, поперечной направляющей 7, зажимных упоров 8 с пальцами 9 и втулками 10, оси 11, блоков 12 с осями 13, направляющих планок 14, рабо чей 15 и холостой 16 ветвей тягового органа с531729 Фиг. 3клиновыми зажимами 17 для их крепления на поворотном круге 4,Устройство работает следующим образом.При натяжении ветви 16 тягового органа холостого хода круг 4 поворачивается вокруг оси 11, своими пазами 5 и 6 взаимодействует посредством втулок 10 с пальцами 9 и раздвигает зажимные упоры 8, перемещая их по поперечной направляющей 7 в крайние положения. При этом...

Номер патента: 530056

Опубликовано: 30.09.1976

Авторы: Елинсон, Манухин, Филиппов

МПК: C21B 7/16

Метки: доменной, печи, фурма

...фурмы Вь:полнецы ь-.ированвых в его нижней х перегородок. Имеющих за тенкой корпуса, и несколь ьно установлен.ых Вдоль ных кольпеобразньхх перегоду с о-ветс-ые лчперегородок, имект вотверстия: одно Вве здания обратного поРОРМУЛЯ МЯНИЕ П ууи -. - у у -;, " -ролск 2-6. "Двух продольных и поперечных Д; 5 и 6Продольные перегогодхя у стяновлены з чнжней чаусти корпууса и образ кут прямой ХЯ нял 7, по которому лодводжмая к фурме охлаждяюпии водя подяетсч непосредственно ь передней (рыльной) частя корпуса, исытыВающей наибслее высаие тепловые нагрузки (действие горячего дутья, пюходящего через фурму В печь, высоконагретых горновых газоВ и жидких продуктов плавки). Поперечные перегородки, раздеипопие корпус на полости 8, 9, 1 О, 11 и 12 р...

Номер патента: 528201

Опубликовано: 15.09.1976

Авторы: Дорин, Еникеев, Манухин, Стефанов, Табунов

МПК: B27G 1/00

Метки: деревьев, поваленных

...1 а поворотная платформа 2, несущая вертикальную колонцу 3 с шарнирно закреплсшой цд цсй балкой 4, ца которой схОнтцровдц сучкорезцая головка 5 и захват 6 протдскцва 1 ощего устройства. На колонне 3 црц помоии осц 7 установлена лебедка 8. приводимая В действие от дзцгателя самоходного шасси посредством телескопц 1 ссОго карданпого Вала 9, работающего прц углах поворота платформы 2 - 130. От карданцого вала Вращательное движение лебедке может быть передао прц помощи цсцц 10 ц звсздочск 11. Псрсддчд усилия от лебедки и захвату 6 осуществляется прц помощи тягового органа рабочего и холостого хоза 12, здпасоваццого В блоки 3, смоцПодписноеСССР О Тирак 654го комитета Совета Минпстроизобретений и открытийЖ, Раушская наб., д. 4/5 Заказ...

Номер патента: 522990

Опубликовано: 30.07.1976

Авторы: Жуков, Каменев, Манухин, Пучков, Сторожев

МПК: B63B 21/56

Метки: бортовой, судов, сцепки

...2 - разрез по А - А на фиг. 1; на фиг.3 - разрез по Б - Б на фиг. 2.Устройство для бортовой сцепки судов содержит закрепленные на судах упор с выступом 1, выполненный в виде выступающего за плоскость борта вертикального бруса, и упор с нишей 2, выполненной в горизонтальном брусе 3, расположенном вдоль наружного борта судна. На палубе каждого судна в носовой и кормовой оконечностях размещены поперечные связи, содержащие тросовую петлю 4, взаимодействующую с механизмом фиксации,3состоящим из горизонтального барабана 5, насаженного на эксцентриковый валик 6 с рукояткой 7. Тросовая петля 4 вертикально закреплена на горизонтальном барабане 5 так, что,рентры масс их смещены от оси вращения 5 горизонтального барабана 5, чем обеспечивается...

Номер патента: 521179

Опубликовано: 15.07.1976

Авторы: Александров, Гвоздев, Жуков, Манухин

МПК: B63B 21/56

Метки: изгибаемых, составов, судовых, сцепное

...на носовую ость толкача со сцепным устройством.оротная рама 1 имеет Н-образную форму и овлена на вертикальных шарт 1 ирах в апьной плоскости толкача,2. Устройство по и. 1, о т л и ч а ющ е е с я тем, что, с целью обеспечения безопасности при отключении гидроцилиндров, на поворотной раме смонтированы площадки для обслуживания автосцепа, а в носовых упорах толкача шарнирно смонтированы фиксаторы нейтрального положения, которые взаимодействуют с площадками. нирно соединены со штоками цилиндров 3 гидропривода, На носовой поверхности нов воротной рамы смонтированы вертикальные направляющие 4, в которых закреплены замки 5 автосцепа. В верхней части поворот - 5 ной рамы размещены лебедки автосцепа 6 и площадки 7 для обслуживания автосцепа....

Номер патента: 520401

Опубликовано: 05.07.1976

Авторы: Елинсон, Манухин, Рябов, Филиппов, Хейфец

МПК: C21B 7/18

Метки: аппарата, доменной, загрузочного, замены, клапанов, печи

...корпус 4, вверхней части которого имеются горизонтальные цапфы 5. К цапфам шарнирно прикреплены стяжки 6 регулируемой длины с О захватами 7, набрасываемыми на кронштейн8 корпуса клапана при его замене. В нижнейчасти поворотного корпуса 4 устройстваимеется консольная платформа 9, предназначенная для поддержания клапана, и выдвижЯб ной горизонтальный упор 10, В зазор меж лу итятфо;.",1,1 и кро 111 тсй 1:.,1 к 1 япаня устает с".; д.-к 11:. .брязок 1,ПЯ ", Г ,." , 11 И "ОМКПЯТЯ 11 К 11 ПДН 1".,1 Яе 1 .,:.: ".:.1.н 1 то,/н набрд 1 ь"1 юя дахкд - ,1.1;. -,.;,.1; РЯГУ".1101 Ртси их дл 1:1 Я, на11 ЯСо 1.1" 1 ; ,Ь:111 К". 11 ОВГРОТНОГО КОПЧСЯ1 ОТО 1 1Я В ЬДВИ К 10 4 1 П 01ТВО 111 ТСЯ, 10(, 7и к я 1 л., .чкреплен 1.1 й на ,с".; .1.От.ЗР, От...
