Манухин

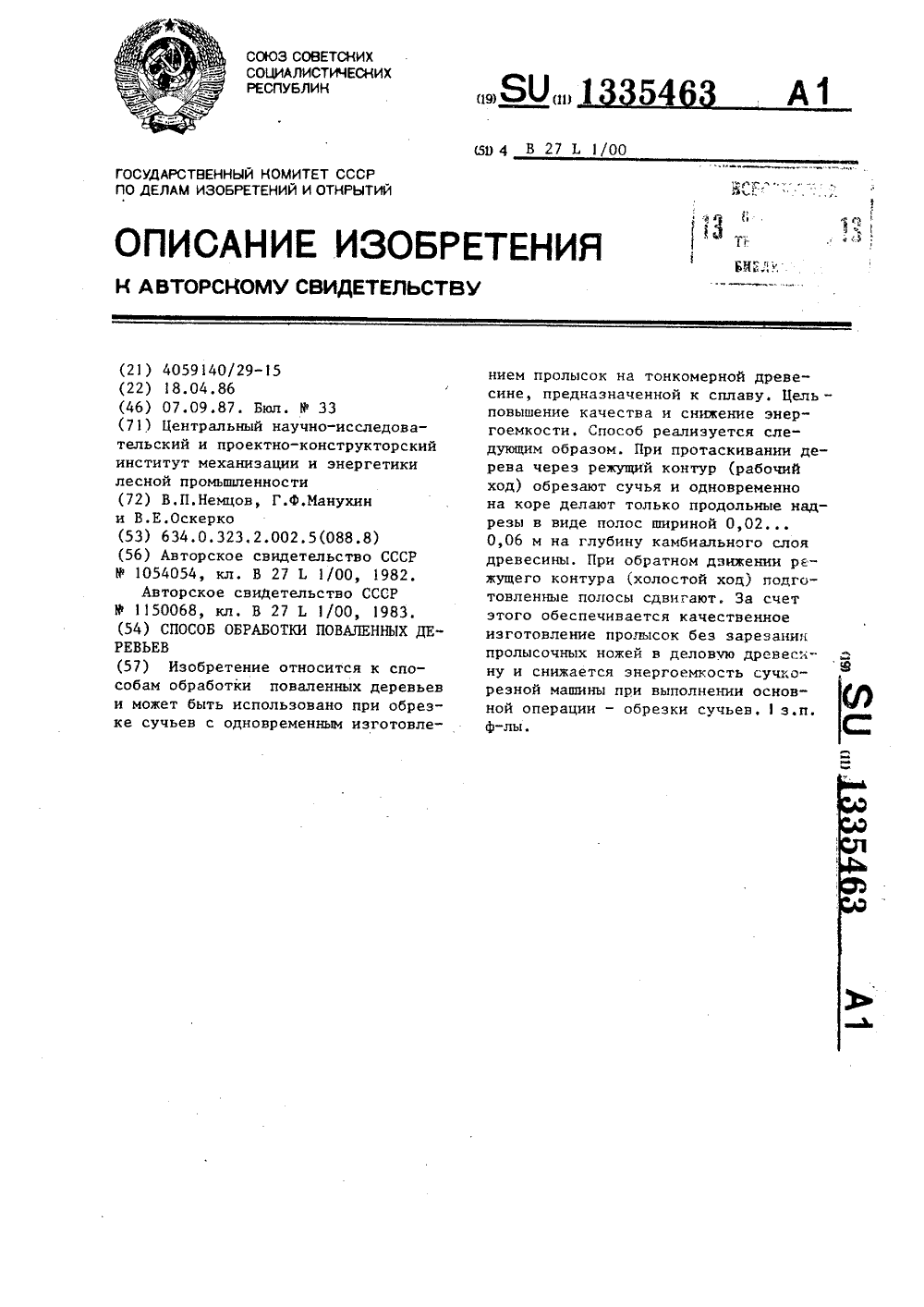

Номер патента: 1335463

Опубликовано: 07.09.1987

Авторы: Манухин, Немцов, Оскерко

МПК: B27L 1/00

Метки: деревьев, поваленных

...дерева диаметром менее 0,140,16 м вместе с обрезкой сучьев производят продольное надрезание коры до камбиального слоя древесины с 20 шириной образуемой при этом полосы коры, расположенной между надрезами, равной 0,020,06 м.Надрезание коры производят дополнительными режущими элементами каж дого из ножей сучкорезной головки, которые могут быть различными, например выступающими за опорную поверхность резцами или дисками, крайние из которых ограничивают зону максимальной кривизны ножей, и расстояние между ними соответствует ширине полосы, сдвигаемой в последующем коры.При движении захвата в холостом направлении производят управляемое закрытие, например, дополнительной пары захватных рычагов на необходимых участках обрабатываемого дерева и...

Номер патента: 1332477

Опубликовано: 23.08.1987

Авторы: Васильев, Манухин, Сидоров

МПК: H02M 1/08

Метки: вентилей, датчик, состояния

...предохраняет вход микросхемы ИЛИ от отрицательного выходного напряжения генератора 7 высокой частоты. Для эапирания фототиристора необходимо уменьшить его анодный ток ниже тока удержания и приложить к фототиристору отрицательное (обратное) напряжение в течение времени, большего времени выключения фототиристора.Генератор 7 высокой частоты является устройством искусственной коммутации для гашения фототиристора оптрона, когда светодиод находится в выключенном состоянии, но ток утечки с входа логического элемента ИЛИ поддерживает фототиристор во включенном состоянии, что соответствует ложной информации о выключенном состоянии тиристоров 1 и 2. Скважность выходного напряжения генератора 7 высокой частоты выбирается, исходя из условия, что...

Номер патента: 1310287

Опубликовано: 15.05.1987

Автор: Манухин

МПК: B63H 25/30

Метки: гидравлической, привод, рулевой

...Б через подводящий канал ных каналов. 10 6.4, в полость Г - из масляного бакаПривод рулевой гидравлической ма через подводящий канал 6.2. Из по- шины содержит приводной насос 1, мас- лостей А и В рабочая жидкость;сливаляный бак 2, распределитель 3, мо- ется через каналы 6.1 и 6.3, распрементный цилиндр 4 с полостями А, Б, делитель 3 в масляный бак 2, В, Г, поворотную ступицу 5 с двумя 15 При такой работе привода обеспечилопастями, подводящие и отводящие ка- вается быстрая перекладка рулевого налы 6,16.4, перепускные каналы органа в начальный момент, когда мо,1 и 72, неподвижную ось 8 с двумя мент на рулевом органе от внешних распределительными окнами 9 (на чер- сил незначительный. При конечных угтеже нижнее распределительное окно...

Номер патента: 1303365

Опубликовано: 15.04.1987

Авторы: Болдырев, Калужских, Ларин, Манухин, Согачев

МПК: B23Q 5/16

Метки: обеспечения, постоянной, резания, скорости

...сливом, в результате чегоплунжер 15 регулятора давления перемещается и изолирует полость 19 и рабочие полости гидроцилиндров 5 иот сливной магистрали.20 При этом пружина 23 гидроцилиндра 7 служит только для обеспеченияпостоянного контакта штока 8 с поверхностью кулачка 9 при соединениирабочей полости гидроцилиндра 7 со25сливной магистралью, поэтому ее силовая характеристикм выбирается значительно меньше пружин 22 и 25 и маслов замкнутых объемах гидроцилиндров 5и 7 находится под давлением, соэдаЗО ваемым усилием пружин 22 и 23, обес-.печивающих надежный контакт указанного кулачка 9.При движении суппорта 10 к осишпинделя 1 шток 8 копирует профиль35 кулачка 9 и масло из гидроцилиндра 5под воздействием на его поршень пру"5 4жанне скорости...

Номер патента: 1271993

Опубликовано: 23.11.1986

Авторы: Жуков, Ильин, Лебедев, Манухин, Сисин

МПК: F02M 25/00

Метки: дизеля, топливная

...9. Воздействуя регулировочным элементом на рейку 8, можно отключить дозирующий топливный насос 6 или выбрать требуемое соотношение между подачами насосов 1 и б.При запуске и остановке двигателя к струйному насосу 7 присоединяется краном 12 бак 14 дизельного топлива, а рейка 8 топливного дозирую щего насоса 6 переводит.ся регулировочным элементом 9 в положение холостого хода. В этом случае (фиг. ) топливо из бака 14 самотеком поступает через полости насоса 7 к насосу 11 и далее к топливовпрыскнвающему насосу 1.На ходу двигателя, работающего на дизельном топливе, регулировочным элементом 9 топливная рейка 8 насоса 6 может быть установлена из положения холостого хода в положение, при котором подача насоса 6 меньше подачи насоса 1,...

Номер патента: 1266493

Опубликовано: 30.10.1986

Авторы: Коробов, Манухин, Самодов, Семенов

МПК: A01G 23/08, B27L 1/00

Метки: лесозаготовительная

...чего шассиразворачивается относительно оси волока, накопительное устройство с ранее обработанными деревьями сохраняет неизменное положение. 3 ил,и 7, ножа 20, а также приводы тяговых роликов 11 не показаны),Поворотная рама 4 снабжена приводом ее поворота, например, в видегидроцилиндра 21, а рамка 9 - в виде гидроцилиндра 22:Машина работает следующим образом.Машина, перемещаясь по волоку,подъезжает сбоку к первой необработанной пачке деревьев, уложенных например, валочной машиной ЛП) наволоке. Машина делает поворот в сторону от пачки, при этом продольнаяось сучкорезно-протаскивающего устройства 1 О и накопительного устройства 5 с помощью гидроцилиндра 21 совмеща тся с осью волока. Манипулятор 2 захватом 3 берет дерево за комель и...

Номер патента: 1241136

Опубликовано: 30.06.1986

Авторы: Анашкин, Манухин, Моргаловский, Сурков

МПК: G01R 21/04

Метки: мощности, сверхвысокочастотной, термоэлектрический

...следующим образом.На металлическую пластину 2 наносят,например напыляют,поглотитель 4,толщина которого выбирается из условия полного поглощения СВЧ мощностии хорошей .теплопередачи. Затем металлическую нластину 2 припаивают тугоплавким припоем по периметру к стенкам отрезка волновода 1,На одной стороне.изоляционной пластины 5 закрепляют, например напыляют, нагреватель 6 в виде полоски резистивного слоя с .контактными площадками (не показаны), к которымкрепят проводники 7, Сопротивление 1362резистивного слоя, например, 50 Ом выбирают из условия выделения на нагревателе необходимой мощности калибровки при работе с измерительным блоком. Подгонку сопротивления нагревателя 6 достигают"ошлифовыванием части резистивного...

Номер патента: 1220883

Опубликовано: 30.03.1986

Авторы: Баграев, Лосев, Манухин, Машкин, Согачев, Чернышов

МПК: B23B 47/00

Метки: борштанги, горизонтально-расточного, доворота, перемещения, станка, фиксации

...до нужного положения осуществляется при взаимодействиификсаторов каретки 6 с канавками копиров 8 и.9,После установки обрабатываемогоблока 31 на станок 2 его смещают внеобходимом направлении, борштанги1 О и 11, сориентированные вершинамирезцов в горизонтальной плоскости,находятся в крайнем правом положении.Процесс ввода борштанг осуществляется следующим образом.Масло подается гидрораспределителем 22 в поршневую полость гидроцилиндра 15(17), а гидрораспределителем 21 - в полость фиксаторов каретки 6(16). В результате фиксаторы сжимают пружины 14 и входят во впадиныпрерывистых пазов, гидроцилиндр 15(17) перемещает каретку 6(16), авместе с ней и борштанги на величинухода каретки. Поскольку штоковые полости гидроцилиндров 15 и 17 связаны...

Номер патента: 1220757

Опубликовано: 30.03.1986

Авторы: Болдырев, Ларин, Манухин, Машкин, Согачев, Тяжин

МПК: B24B 33/08

Метки: головка, многорядная, хонинговальная

...повышения жесткости головки, а также возможности и удобства регулирования положения каждого ряда абразивных брусков.Поставленная цель достигается тем, что корпус головки выполнен в виде многорядных обойм, установленных с возможностью осевого перемещения по наружной цилиндрической поверхности разжимных элементов, при этом разжимные элементы выполнены в виде единой гильзы, а механизм независимого регулирования и фиксации каждого ряда брусков выполнен в виде регулировочных гаек, установленных на обоих концах каждой обоймы с возможностью взаимодействия с введенными в головку радиальными выступами, жестко связанными с разжимным штоком. На чертеже изображена многорядная хо нинговальная головка, разрез.В отверстии разжимной гильзы 1...

Номер патента: 1196270

Опубликовано: 07.12.1985

Авторы: Анисимов, Барчо, Горячкин, Малаев, Манухин, Трифонов

МПК: B28B 3/26

Метки: пресс, экструзионный

...из гипсобетонных смесей с дисперсным армированием базальтовым во. локном. Целью изобретения является повышение качества изделий за счет направленной ориентации волокон.На фиг схематично изображен экстру зионный пресс, продольный разрез; на фиг.2 - ориентирующее устройство в мундштуке, в аксонометрии.Экструзионный пресс для формирования строительных изделий содержит бункер 1, корпус 2, в котором вращается шнек 3 с лопастями 4 и выпорными лопастями 5, переходную головку 6, сужающуюся к выходу в мундштук 7 с квадратным сечением, и ориентирующие сетки 8 - 10, выполненные из струи с квадратными ячейками. Ячейки сетки 8, установленной под углом 45 - 60 к вертикали в зоне соединения переходной головки и мундштука, имеют размер, равный 50 - 100...

Номер патента: 1183365

Опубликовано: 07.10.1985

Авторы: Азаренков, Клоков, Лабзин, Манухин, Оскерко

МПК: B27G 1/00, B27L 1/00

Метки: сучкорезно-протаскивающее

...с помощью протаскивающего механизма 3. В исходном положении гидрораспределитель 10 находится в среднем положении. Жидкость от насоса 8 поступает в штоковые полости гидроцилиндров 6 и 7 рабочего 4 и холостого 5 барабанов лебедки (фиг. 1) и удерживает их в отключенном состоянии под давлением настройки переливного клапана 12. Поршневые полости гидроцилиндров 6 и 7 при этом соединены через распределитель 10 со сливом.При переводе распределителя 10 в правое положение жидкость от насоса 8 поступает в гидролинию 20 и далее в поршневую полость гидроцилиндра 6 рабочего барабана 4, включая рабочий барабан лебедки протаскивающего механизма 3. При этом совершается протаскивание дерева посредством каретки и канатоблочной системы (не...

Номер патента: 1160098

Опубликовано: 07.06.1985

Авторы: Болдырев, Ларин, Манухин, Машкин, Согачев

МПК: F04B 9/14

Метки: мускульным, насос, приводом

...его объемной подаче. можностью их совмещения с внутренчЭта цель достигается тем, что в ней кольцевой канавкои 8 поршня принасосе с мускульным приводом для полу- их совместном движении или с прочения двух ступеней объемных подач, дольными пазами р9 п и остановке посодержащем ра очииб " цилиндр с разме- З 5 следнего что достигается соответУщенными в нем с возможностью совмест- ствующей угловой ориентацией плун=ного или раздельного возвратно-посту- жера 2 относитель рно по шня 3. Величипательного движения под действием на перемеще ния по шня 3 относительноРприводного механизма телескопически плунжер , ра 2 ог аниченная продольнысопряженными между собои плунжером ми пазами рч 409 по шня 3, не должна преи поршнем, причем последний...

Номер патента: 1150068

Опубликовано: 15.04.1985

Авторы: Манухин, Оскерко, Панев

МПК: B27G 1/00, B27L 1/00

Метки: обрезки, сучьев

...коры, так как их опорнаяплощадка находится за режущей кромкой 40центральной части, которая зарезается в древесину при обработке деревьев,Цель изобретения - упрощение устройства и повышение эффективности.Указанная цель достигается тем, что вустройстве для обрезки сучьев, содержащем основание с резцедержателями исмонтированными на них посредством болтового соединения криволинейными ножамидля обрезки сучьев с опорными поверхностями и ножами для частичного снятиякоры с режущими кромками, расположенными ниже уровня опорных поверхностейножей для обрезки сучьев и под углом кнаправлению перемещения дерева, при этомголовки болтов расположены в гнездахкриволинейных ножей, имеющих соответствующую им форму, головки болтовых соединений...

Номер патента: 1148781

Опубликовано: 07.04.1985

Авторы: Манухин, Нейман, Оскерко, Панев, Пятов, Табунов

МПК: B27G 1/00, B27L 1/00

Метки: деревьев, поваленных

...сверху балки.Кроме того, расположение лебедки и дополнительного обводного блока перед приемной головкой уменьшает ход захвата протаскивающего устройства, что влечет эасобой увеличение цикла обработки дерева,Цель изобретения - повышение надежности тягового органа в работе и снижениеметаллоем кости,Укаэанная цель достигается тем, чтолебедка протаскивающего механизма установлена эа приемной головкой.Ось вращения лебедки расположенав плоскости, проходящей через продольнуюось балки.Лебедка и ее привод установлены с воэможностью перемещения вдоль пподольнойоси балки.Лебедка соединена с приводом прнпомощи упругой муфты.На фиг,изображена машина, общийвид; на фиг. 2 - узелна фиг. 1; нафиг. 3 - вариант расположения лебедки с возможностью...

Номер патента: 1135762

Опубликовано: 23.01.1985

Авторы: Бойко, Выгран, Гладуш, Дивин, Дышлевич, Елинсон, Кручинин, Манухин, Рябов, Филиппов, Хейфец, Шинкаренко

МПК: C21B 7/20

Метки: доменной, загрузочного, печи, распределитель, устройства, шихты

...изображено предлагаемое устройство воронки, на фиг,2 - ва 35 риант ее изготовления.Воронка 1 включает козырек 2, примыкающий к нему скат 3, соединенный со ступицей 4, которая насажена на40 штангу 5 воронки 1 Внутри штанги 5 проходит штанга 6, на которой укреплен распределительный элемент 7.Козырек 2 и скат 3 выполнены в виде усеченных коническйх обечаек,т.е. их45 внутренние поверхности 8 и 9 являются поверхностями конусов ЯО, Г и ФОЭ с одинаковыми углами с 6 при вершинах 0 и 0 в частном случае конусы могут быть прямыми, круговыж), усеченных плоскостью АВ под углом /3 к осям 10 и 11 конусов, причем расстояния ОС и ОР по осям конусов от их вершин до секущей плоскости АВ равны между собой, В результате этого сечения ко- нусовЕО,Г - Ь,ОЬ...

Номер патента: 1129431

Опубликовано: 15.12.1984

Авторы: Азаренков, Дорин, Манухин, Панев, Савченко

МПК: F15B 21/04

Метки: гидропривод

...снабжен элементом управления частоты вращения, запорный элемент выполнен в виде регулируемого дроссельного устройства, ки нем ати чески связанного с элементом управления частоты вращения двигателя и установленного между выходом предохранительного клапана и баком, а датчик контроля негерметичности установлен на входе регулируемого дроссельного устройства. 5 О 5 20 25 ЗО 35 40 45 выполнен в виде подпружиненного гидро- цилиндра, шток которого кинематически связан с приводом дополнительного запорного элемента. Кроме того, гидропри вод снабжен до полнительным запорным элементом, установленным в напорной линии,а датчик конт.роля негерметичности выполнен в виде подпружиненного гидроцилиндра, шток которого кинематически связан с приводом...

Номер патента: 1125128

Опубликовано: 23.11.1984

Авторы: Захаров, Коробов, Манухин, Самодов

МПК: B27B 11/00

Метки: длинномерных, поперечного, разрезания

...и связаны между собой кинематическн, например,с помощью цепной передачи, включающейведущую звездочку 7, цепь 8, ведомукзвездочку 9, которая через муфту 10 связана с вальцом 4. Корпус муфты 10 снабжентормозом 11, На вальце 4 через шарнир 12закреплен толкатель 13 с режущим органом 14, Шарнир 12 расположен в направляющем пазу 15, выполненном на вальце 4.Валец 4 снабжен также двуплечнм рычагом 16, одно плечо которого шарниром 17связано с толкателем 13, а другое снабжено роликом 18, который контактирует с упором 19, закрепленным на раме 6, Рычаг 16нагружен пружиной 20, Упор 19 снабженприводом перемещения (не показан) по раме 6, Устройство снабжено упорами 21(или фотоподсистемами), настраиваемымина необходимые длины сортиментов, Муфта1 О,...

Номер патента: 1122510

Опубликовано: 07.11.1984

Авторы: Захаров, Коробов, Манухин, Самодов

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...для рамы, последняя по периметру своих стенок50 установлена с зазором относительно опор основания, а между ними смонтированы упругие элементь 1, связанные со стенками рамы и опорами основания, причем протаскивающий механизм установлен на раме.Между опорами основания и стенками рамы размещены ограничители перемещения в гориэонтальном направлении,На фиг. 1 показано устройстводля обрезки сучьев с поваленных деревьев, вид сбоку; на фиг, 2 - тоже, вид сверху.Устройство для обрезки сучьевс поваленных деревьев содержит основание 1 и установленные на раме 2протаскивающий механизм 3 в видеприводных роликов 4 и сучкореэныймеханизм 5, имеющий опорные 6 и 7и боковые 8 и 9 ножи, Основание 1снабжено опорами 10-13 для рамы 2,которая установлена в...

Номер патента: 1105390

Опубликовано: 30.07.1984

Авторы: Бабушкин, Жуков, Манухин, Фомин

МПК: B63H 19/08

Метки: судно

...в его носовой части симметрично диаметральной плоскости, а концы упорных штанг - каретками, имеющими упоры и установленными в этих направляющих, при этом каретки снабжены приводом возвратно-поступательного перемещения, соединяющим их с турбоколесом для преобразования вращения турбоколеса в возвратно-поступательное перемещение кареток.Кроме того, привод возвратно-поступательного перемещения кареток выполнен с цепными звездочками и тяговыми цепями, снабженными на одном из звеньев симметричным цилиндрическим выступом, взаимодействующим с упорами каретки, при этом упоры каретки размещены попарно выше и ниже оси цепных звездочек, а их высота меньше радиуса звездочек.На фиг. 1 изображено судно в рабочем положении, вид сбоку; на фиг. 2 -...

Номер патента: 1082611

Опубликовано: 30.03.1984

Авторы: Зепалов, Коробов, Манухин, Самодов

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...установки общийвид; на Фиг.2 - то же, вид сверху.Установка содержит основание 1, накотором закреплена опора 2 с установленным в ней пустотелым валом 3,На алу 3 жестко крепится барабанс винтовыми ребрами 5. Вал 3 кицематически связан с приводом 6 барабана 4, состоящим из электродвигателя и редуктора (це показаны). Внутри вала 3 устацовлен второй приводной вал 7, ца котором жестко закреплена пляцшайба 8. Вал 7 снабжец приводом 9, На плацшаибе 8 закреплены сучкорезные головки 10 и прижимные ролики 11. Каждая сучкорезная головка 10 снабжена приводом сведения и разведения ножей (не показаны), а ролики 11, закрепленные на поворотном рычаге 12, снабжены гидроцилиндрами 13 поджима, вторые концы которых закреплены на плацшайбе 8, Поворотный/...

Номер патента: 1071427

Опубликовано: 07.02.1984

Авторы: Дорин, Зепалов, Манухин, Подбрезский

МПК: B27G 1/00

Метки: лесозаготовительная

...при их обработке.Целью изобретения является расширение технологических возможностей машины.Указанная цель достигается тем, что в лесозаготовительной машине шторка выполнена в виде двуплечего рычага, на одном иэ концов которого со стороны подачи обрабатываемых деревьев закреплены Ч -образные направляющие.При этом продольные оси шторки и технологического оборудования расположены в общей вертикальной плоскости. Кроме того, продольные оси шторки и технологического оборудования расположены в параллельныхвертикальных плоскостях.Причем машина снабжена накопителем, смонтированным на шторке.На фиг. 1 изображена лесозаготовительная машина с технологическим оборудованием и сортировочным устройством, вид сверху, на фиг. 2 то же, вид сзади; на фиг. 3...

Номер патента: 1044460

Опубликовано: 30.09.1983

Авторы: Коробов, Манухин, Панев, Пятов, Семенов, Табунов, Чайкин

МПК: B27L 1/00

Метки: головка, сучкорезная

...ножей, имею"щнй зубчатые секторы, установленныена осях боковых ножей, и привод 21,Нвдостатками известных устройствявляются сложность конструкции ибольшая металлоемкость. В первом случае сложность определяется не толькоконструкцией самого сучкорезного уст-ройства (два гидроцилиндра, рйка, 25зубчатыв секторы), но и наличием в,гидросистеме управления устройства .клапана согласования, предназначенно"го для того, чтобы центральный ножначинал двигаться позже боковых, Вовтором случае полная синхронизацияисключает необходимость во .второмгидроцилиндре, но вместо зубчатыхсекторов появляются зубчатые шестер"ни и сохраняются сравнительно дорогостоящие зубчатые рейки,35Цель изобретения - упрощение конструкции и снижение...

Номер патента: 1036533

Опубликовано: 23.08.1983

Авторы: Зепалов, Коробов, Манухин, Самодов

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...механизм поперечной подачи выполненв виде имеющей горизонтальную ось вращения план шайбы, причем сучкорезныеи протаскиваюшие органы смонтированына планшайбе попарно и по окружности.Кроме того, каждый протаскиваюшийорган выполнен в виде гусеницы и снабжен прижимным роликом, шарнирно закрепленным на планшайбе.На фиг, 1 изображено предлагаемое уст 20 ройство, общий вид; на фиг. 2 - то же,вид сверху.Устройство содержит основание 1, накотором закреплена опора 2 с установленным в ней валом 3. На валу 3 смонтирована планшайба 4 с протаскиваюшими органами 5, сучкорезными органами 6 и прижимными роликами 7.Ролик 7 закреплен на поворотном рычаге 8, который установлен на оси 9 и снабжен гидроцилиндром 10, закрепленным одним концом на планшайбе 4,...

Номер патента: 1034850

Опубликовано: 15.08.1983

Авторы: Дюкарев, Ларин, Манухин, Машкин, Согачев, Суворов

МПК: B23B 41/00

Метки: блока, горизонтальной, ориентации, плоскости, расточном, станке, цилиндров

...3 - схема разложения сил для определения угла наклона центрируюших пальцев к горизонтальной плоскости; на фиг. 4 -схема для определения зависимости вылетацентрируюших пальцев,Растачиваемый блок цилиндров 1 с крыш 30 ками коренных опор 2 устанавливается наопоры 3 станка 4 плоскостью разъема блокацилиндров. Борштанга 5 с выставленнымина определенные размеры центрируюшимиэлементами б, выполненными, например,в виде пальцев, и резцами 7 вводится в35 поддерживаюшие опоры 8 и растачиваемые отверстия, а затем устанавливается порискам на крышке 9 поддерживающей опоры 8 в положении, при котором центрируюшие элементы б располагаются выше плос 4 О кости разъема коренных опор под определенным, постоянным углом к горизонтальнойплоскости. Предельное...

Номер патента: 1033322

Опубликовано: 07.08.1983

Авторы: Манухин, Оскерко

МПК: B27L 1/00

Метки: деревьев, поваленных, сучьев

...предлагаемая машина.машина состоит из самоходного ко лесного шасси 1 и поворотной в продольной плоскости рамы 2 с рабочим органом в виде вала 3 с режущими элементами (конструкция режущих элементов условно нв показана). 50Рама смонтирована соосно с задними колесами 4 шасси 1 и выполнена в виде рычагов с продольными пазами 5,Ириводной вал снабжен фрикционными роликами б для взаимодействия с 55 задними колесами 4 самоходного шасси 1. Приводной вал эакрен на поворотной раме при помощи ползунов 7, размещенных в пазах Б рамы, и подпру. жииви с помощью пружин 8. 60Привод пбворота рамы осуществляет. ся от гидроцилиндра 9.На шасси 1 над колесами смонтированн клииовнв планки 10 для отввдения фрикционных роликов 6 от заднихколес при...

Номер патента: 990432

Опубликовано: 23.01.1983

Авторы: Дюкарев, Манухин, Машкин, Согачев, Суворов

МПК: B23B 35/00

Метки: отверстий, растачивания

...котором размещена призматическая расклинивающая шпонка 8, прижимающая гильзу 7 к внутренней поверхности задней направляюгцей втулки за счет усилия пружины 9, регулируемого эксцентриком 1 О. В осевом направлении и от выпадения призматическая расклинивающая шпонка с пружиной зафиксированы при помощи планок 11, закрепленных на торцах задних направляющих втулок 4. Борштанга 5 связана со шпинделем 12 станка посредством плавающего патрона 13.Устройство работает следующим образом.На корпус 1 устанавливается обрабатываемая деталь 4. Затем борштанга 5 выставленными на необходимый размер резцами вводится в отверстия. передних 3 и задних 4 направляющих втулок через растачиваемые отверстия обрабатываемой детали. После включения станка борштанга...

Номер патента: 984710

Опубликовано: 30.12.1982

Авторы: Манухин, Машкин, Согачев, Суворов

МПК: B23B 47/00

Метки: борштанги, горизонтально, доворота, расточного, станка, фиксации

...приведенного трения, На каждой борштанге 8закреплен с заданным угловым смещени,ем относительно паза 23, в частности под углом 90 , режущий инструмент 24,На станине 1 горизонтально-расточного станка размещены шпиндельная головка 25,опоры 26 борштанги,механизм 27 подъема обрабатываемойдетали 28,Устройство работает следующим образом.После окончания расточки отверстий в детали 28 закрепленный наборштангах 8 режущий инструмент 24находится вне обработанных отверстий и имеет произвольную ориентациюв пространстве, шпиндепьная головка 25 занимает крайнее правое положение, каждая борштанга 8 упирается в соответствующий задний упорстойка 15 с задними упорами зафиксирована на станине 1 стопором 17,конусообразный конец стопора 11 переднего упора 3...

Номер патента: 981018

Опубликовано: 15.12.1982

Авторы: Жуков, Козюра, Малахов, Манухин, Чувпило, Шкляревский

МПК: B43L 11/06

Метки: построения, прибор, спирали

...приводном валу посредством кронштейна.На чертеже показан прибор, общий вид.Прибор состоит из приводного вала 1, неподвижно закрепленного диска 2, выполненного в виде цилиндрической шестерни, вертикального вала 3, на нижнем конце которого закреплена коническая шестерня 4, и горизонатльно расположенной штани 5 с винтом 6, несушим гайку 7 с рабочим органом 8 и снабженным шестерней 9, взаимодействующей с конической шестерней 4 вертикального вала. На верхнем конце вертикального вала 3 закреплена цилиндрическая шестерня 10, кинемати 3 9810 чески связанная с неподвижным диском через промежуточную шестерню 11, расположенную на кронштейне 12, закрепленном наприводном валу с возможностью поворота вокруг вала, 5Прибор работает следующим...

Номер патента: 980144

Опубликовано: 07.12.1982

Авторы: Гавриченко, Манухин, Попов, Федоров

МПК: G11B 5/42

Метки: головки, магнитной, сердечников, соединения

...упор размещен внутри сильфона, а пружинамежду его первой и второй крышками.На чертеже показано предлагаемоеустройство для соединения сердечников магнитной головки.Предлагаемое устройство содержитстержнеобразный упор 1, установленный в отверстии 2 держателя 3 с возможностью прижима магнитных сердечников 4 магнитной головки один кдругому. При этом держатель 3 выполнен в виде вакуумной печи. Крометого устройство содержит такжесильфон 5, установленный сооснопружине 6 растяжения, Сильфон 5 .снабжен первой крышкой 7, жестко со единенной со стержнеобразным упором980144 Составитель Ю.-К.Розенкранцр Л.Пчелинская Техред О. Неце Корректор 7/41 Тираж 62 ВНИИПИ Государственного по делам изобретений 035, Москва, Ж, РаушсПодписное СР...

Номер патента: 965897

Опубликовано: 15.10.1982

Авторы: Бабушкин, Жуков, Манухин

МПК: B63H 19/04

Метки: туер

...группутурбоколес, расположенных друг за другом вдоль корпуса и установленных свозможностью вращения вокруг горизокт-тальных осей, при этом расстояние от горизонтальной оси вращения каждого турбоколеса до периферийных кромок егопревышает расстояние от упомянутой гори".зонтальной оси вращения до плоскостиватерлинии, барабан лебедки закрепленна первом турбоколесе, а остальные турбоколеса снабжены шкивами, через кото. рые пропущен с намоткой одного шлагатяговый трос,2. Туер по п. 1, о т л и ч а ю щ и йс я тем, что корпус выполнен в видекатамарана, а каждое турбоколесо выполнено двойным, при этом обе части турбоколеса расположены между корпусамика тамара на.3. Туер по п, 1, о т л и ч а ю щ и йс я тем, что, с целью повышения аффективности в...
