Торцовое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 649917
Авторы: Лукин, Медведев, Пассинский, Саламатова, Снетков, Чехович
Текст

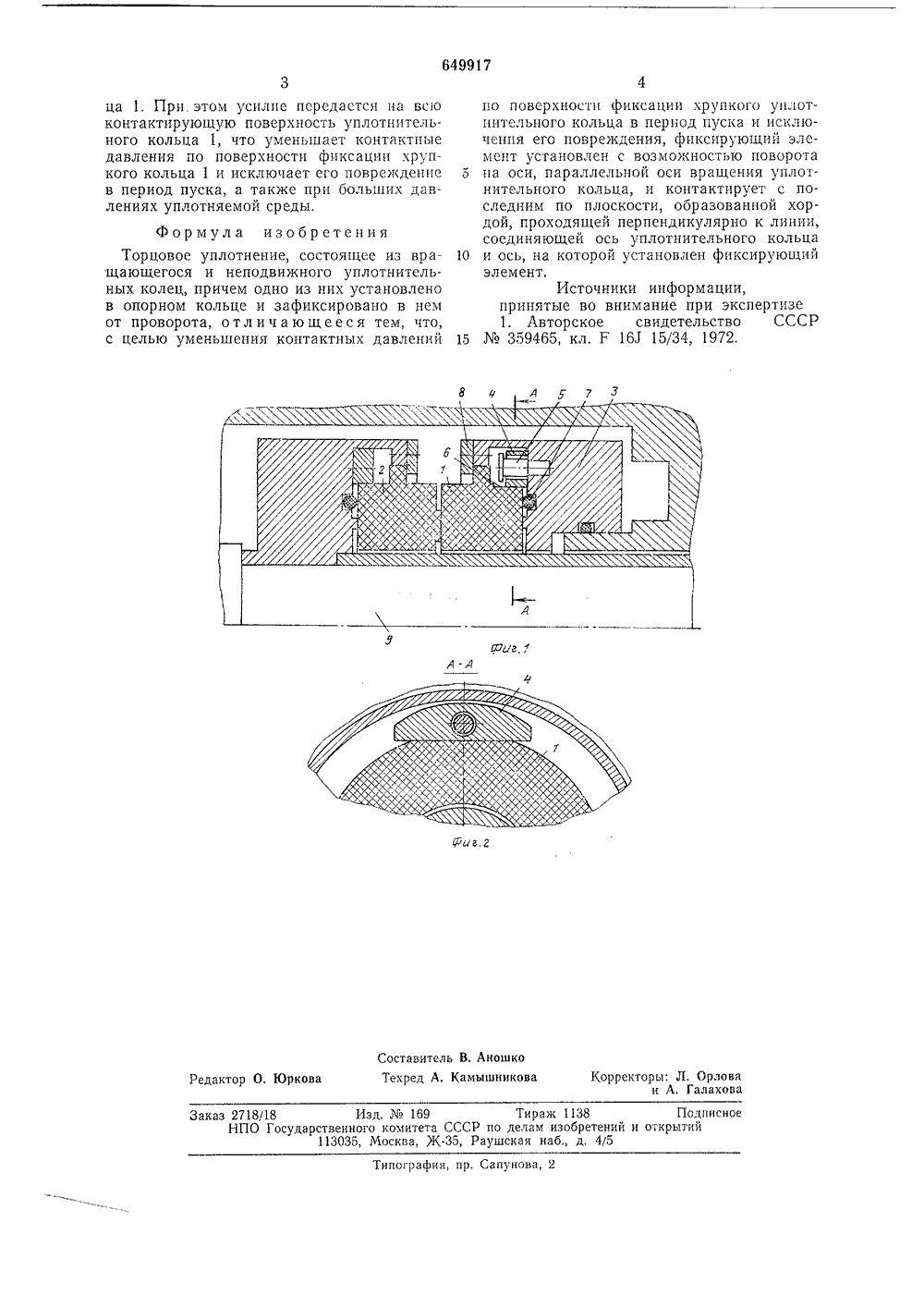

ОПИСАНИЕ ИЗОБР ЕТ ЕЛ 13 " г 111649917 Согеа Соеетсккк Социалистических(45) Дата опубликования описания 28.0,79 о делам наосретеиий н открытий(71) Заявите 54) ТОРЦОВОЕ УПЛОТНЕН Изобретение относится к области уплотнительной техники.Известны торцовые уплотнения с парами трения, выполненными из силицированного графита, в которых фиксация уплотнитель ных колец от поворота осуществляется штифтами 1.Недостатком их является возникновение больших контактных давлений в местах фиксации уплотнительных колец, особенно 10 при пусковых режимах.Целью изобретения является уменьшение контактных давлений по поверхности фиксации уплотнительного кольца в период пуска и исключение его повреждения. С 15 этой целью в предлагаемом торцовом уплотнении фиксирующий элемент установлен с возможностью поворота на оси, параллельной оси вращения уплотнительного кольца, и контактирует с последним по пло скости, образованной хордой, проходящей перпендикулярно к линии, соединяющей ось уплотнительного кольца и ось, на которой установлен фиксирующий элемент.На фиг. 1 изображено предлагаемое тор цовое уплотнение, разрез; на фиг. 2 - сечение по А - А на фиг. 1.Уплотнение состоит из неподвижного 1 и вращающегося 2 уплотнительных колец, выполненных из хрупкого материала, на Авторыизобретения Л. ф. Медведев,пример силицированного графита. Кольцо 1 установлено в стопорном кольце 3 и зафиксировано от проворота сухарем 4, установленным на осп 5. На го,гыгс 1 выполнена лыска б, контактирующая с плоской поверхностью сухаря 4. Кольцо 1 уплотнено в опорном кольце 3 резиновым кольцом 7 и удерживается от в ы п ада нпя п, ганкой 8. Сухарь 4 обеспечивает полный контакт плоской поверхностью с лыской б кольца 1. Как вариант вместо отверстия в сухаре может быть выполнен паз для удобства сборки и разборки без демонтажа осп 5. Аналогичное закрепление может быть выполнено и для кольца 2. Для равномерности нагрузок прп вращении вала 9 допускается установка двух диаметрально противоположных сухарей 4.Устройство работает следующим образом.Прп вращенпи вала 9 за счет трения между кольцами 1 и 2 возникает момент, стремящийся провернуть кольцо 1 относительно опорного кольца 3. Кольцо 1, поворачиваясь относительно опорного кольца 3 до упора лыски 6 в плоскую поверхность сухаря 4, выоираст все лгофты гг заор в посадочных поверхностях фиксируемых деталей. При этом сухарь 4, поворачиваясь вокруг оси 3, п 1)сггятствует гговорот г(ольРедактор О, Юркова Заказ 2718/18 Изд.169 Тираж 1138 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Типография, пр. Сапунова, 2 ца 1. При этом усилие передастся на ьао контактирующую поверхность уплотнительного кольца 1, что уменьшает контактные давления по поверхности фиксации хрупкого кольца 1 и исключает его повреждение в период пуска, а также при больших давлениях уплотняемой среды. Формула изобретенияТорцовое уплотнение, состоящее из вращающегося и неподвижного уплотнительных колец, причем одно из них установлено в опорном кольце и зафиксировано в нем от проворота, отличающееся тем, что, с целью уменьшения контактных давлений но поверхности фиксации хрупкого уплотнительного кольца в период пуска и исключения его повреждения, фиксирующий элемент установлен с возможностью поворота б па оси, параллельной оси вращения уплотнительного кольца, и контактирует с последним по плоскости, образованной хордой, проходящей перпендикулярно к линии, соединяющей ось уплотнительного кольца 10 и ось, на которой установлен фиксирующийэлемент.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР 153594 б 5, кл. Г 16,1 15/34, 1972,
СмотретьЗаявка
2430899, 17.12.1976
ПРЕДПРИЯТИЕ ПЯ В-8721
МЕДВЕДЕВ ЛЕОНИД ФЕДОРОВИЧ, ЛУКИН СЕРГЕЙ АФАНАСЬЕВИЧ, ПАССИНСКИЙ ВЛАДИМИР МИХАЙЛОВИЧ, САЛАМАТОВА ГАЛИНА ИВАНОВНА, СНЕТКОВ ВЛАДИМИР ГЕОРГИЕВИЧ, ЧЕХОВИЧ ВЛАДИСЛАВ СЕРГЕЕВИЧ
МПК / Метки
МПК: F16J 15/36
Метки: торцовое, уплотнение
Опубликовано: 28.02.1979
Код ссылки
<a href="https://patents.su/2-649917-torcovoe-uplotnenie.html" target="_blank" rel="follow" title="База патентов СССР">Торцовое уплотнение</a>
