Номер патента: 1625506

Опубликовано: 07.02.1991

Авторы: Котоманов, Лукашев, Моор, Рязанов

МПК: A63C 9/081

Метки: крепление, лыжное

...11 гайками втулки 12,Лыжное крепление имеет регулятор 13линейного установочного перемещения,прикрепленныйк лыже 2.Прижимная планка 5 подпружиненапружиной 14, размещенной между прикимной планкой 5 и задней стенкой корпуса 15,прикрепленного к лыже 2.Червячная пара 8 имеет съемный барашек 16 для вращения элемента червячнойпары.Гайки 10 и 11 жестко закреплены наприспособлении 1 и установлены на оси 9 свозможностью перемещения в поперечномнаправлении втулки 12, Ост 9 имеет резьбу.Лыжное крепление функционирует следующим образом,Перед началом движения на лыжахспортсмен устанавливает поперечное смещение приспособления 1 для фиксации носка лыжного ботинка в соответствии сжесткостью трассы, Чем жестче трасса, темтребуется большее поперечное...

Номер патента: 1620242

Опубликовано: 15.01.1991

Авторы: Лукашев, Лукашева, Фарберович

МПК: B23K 9/16

Метки: горелка, дуговой, сварки

...закрученного потока защит.ного газа способствует повышению аэродинамической устойчивости газовой защиты, снижению расхода защитного газа и улучшению качества сварочного шва.Одновременно сварочный аэрозоль, увлекаемый восходящим конвективным потоком, поднимается. Ядро конвективного потока в центральной его части попадает в зону действия центрального закрученного потока, создаваемого при отсосе газа через лопастной завихритель 6, При этом поток газопылевыделений закручивается завихрителем 6 и верхняя часть его подтекает под козырек 12 буртика 9 и далее удаляется через канал 4 в систему аспирации и отсоса сварочного аэрозоля. В периферийной зоне расширяющего гэрозольного потока происходит охлаждение...

Номер патента: 1599058

Опубликовано: 15.10.1990

Авторы: Лукашев, Лукашева, Фарберович, Шевченко

МПК: B01D 45/06

Метки: инерционный, пылеуловитель

...поток закручивается, при этом в центральной части потока у обтекателя возникает зона повышенного разрежения, в результате чего пылевые частицы концентрируются в этой зоне, стягиваясь в закрученный аэрозольный жгут (шнур). При этом спиральные лопасти 12 на конусной поверхности иглы 11 способствуют концентрации частиц, уплотнению. и дополнительной подкрутке аэрозольного потока, препятствуя его размыванию в центральной части струи.Далее закрученный поток поступает в горловину сопла 7 Лаваля, где происходит его дальнейшее уплотнение, укрупнение частиц и разгон потока. Сконцентрированные частицы за счет сил инерции попадают в сечение входной кромки приемника 14 пыли.Далее сконцентрированный поток уловленного аэрозоля раскручивается в...

Номер патента: 1597868

Опубликовано: 07.10.1990

Авторы: Волков, Лукашев, Марков, Орехов, Петров

МПК: G05F 1/46

Метки: импульсный, постоянного, стабилизатор

...повторяется.Величина емкости конденсатора 12 выбрана иэ условиягЬэ Ти Сг ЮиШ ЪШМ (1)2 2где Ь - индуктивность накопительноэного дросселя 13;1, " токчерез накопительныйдроссель 13;С - емкость конденсатора 12входного фильтра;Н - напряжение на конденсатореЛ12,а значение индуктивности Ь определяется из условия перемагничиваниясердечника трансформатора 4.Поскольку перемагничивание сердечника трансформатора 4 осуществляется в режиме холостого хода, когдадиод 6 и транзистор 5 закрыты, тоэнергия, необходимая для перемагничивания, мала по сравнению с энергией,накопленной в дросселе 8 за времярабочего хода стабилизатора, поэтомувеличину индуктивности дросселя 13выбирают из условия1 7е. е ( .3 АЬ э 1 о 1 1 ю(2)2 2где 1 - ток через дроссель 13...

Номер патента: 1551551

Опубликовано: 23.03.1990

Авторы: Захарян, Каратаев, Лукашев

МПК: B28D 1/00

Метки: керамических, конденсаторов, пакетов, разрезания

.... ти за счет увеличения точности определения10 положения плоскости разрезания и автоматизации процесса.На чертеже представлена схема устройства для разрезания пакетов керамических конденсаторов. 15Устройство для разрезания пакетов керамических конденсаторов содержит станину 1, расположенный на ней рабочий стол 2 с приводом, шпиндель 3 с режущим инструментом (алмазным кругом) 4, взаимно изолированные электрические щупы 5, контактирующие с торцовой поверхностью пакета 6 конденсаторов, на которую выходят слои 7 металл изации.Для разрезания пакета 6 керамических конденсаторов между слоямиметаллиза ции, нанесенными между слоями керамики, необходимо точно определить плоскость разрезания пакета 6 режущим инструментом 4 так, чтобы слои 7...

Номер патента: 1548231

Опубликовано: 07.03.1990

Авторы: Дубенский, Ермаков, Лившец, Лукашев, Мамырин, Новокрещенов, Паринов, Цемехман, Щечка

МПК: C22B 15/06

Метки: меди, черновой

...в заключительный период доводки исключает необходимость,цополнительных повалок конвертерадля отбора проб расплава и оценкит 1 ттготовности черновои меди к сливуиз конвертера. На плавках 10-13 всреднем на оцну-две повалки конвертера меньше, чем на Остальных плавках.Сокращение числа промежуточных повалок увеличивает производительностьконвертера на 1-2 от.% (табл. 1).Предлагаемьй способ осуществляютследующим образом па примере плавки 13.Перед началом подачи кислорода иконцентрата подают на вход ФТИАН пробу кислорода дутья, выполняют измерения и получают следующие результаты: О = 96%, 1 т 1 = 2,7%, Послеэто-о В конвертер заливают 10 т штейна и начинают подачу концРнтратасовместно с кислородом. Через 54 минпосле набора жидкой ванны...

Номер патента: 1530991

Опубликовано: 23.12.1989

Авторы: Дионисьев, Лукашев

МПК: G01P 3/46

Метки: постоянного, тахометр

...с конической шестерней 14Постоянные магниты6 обращены один к другому разноименными полюсами. Конические шестерниб, 10 и 14 образуют реверсивный механизм, кинематически связывающийобе части ротора,Тахометр постоянного тока работает следующим образом,При вращении ведущего вала 9 ротора совместно с ним вращается постоянный магнит 6 вместе с полюснымнаконечником 11Благодаря наличиюреверсивного механизма. второй магнит6 с полюсными наконечниками 12 вращается в противоположном направлении. Магнитный поток, равномернораспределенный между зубцами полюс-,ных наконечников, пройдя концентрический воздушный зазор, пересекает витки обмотки 3 статора 2 и индуцирует в них ЭДС определенной величиныи направления, Через магнитопроводстатора 2...

Номер патента: 1528796

Опубликовано: 15.12.1989

Авторы: Лукашев, Новокрещенов, Одинцов, Чубей, Щечка

МПК: C21C 5/48

Метки: введения, веществ, газов, порошкообразных, расплав, твердых, фурма

...воды, Диаметр центральной трубы 50 мм, Конец централь" ного канала (сопло) выполнен в вид . сужающегося усеченного конусл высотой 40 мм. Угол Ы, между образующей онуса центрального канала и осью фурмю составляет 6,5 Конец газового кана 40 ла выполнен в виде полого усеченного конуса, причем угол, образованный внутренней образующей газового сопла с осью Фурмы, составляет 6,5 ф, а угол между наружной образующей и осью фурмы (М) 10 . Угол между внутренней и наружной образующими конусов газового канала составляет 3,5Примеры 1-16 приведены в таблице.Использование фурмы данной конструкции позволяет снизить пылевынос по сравнению с известной в 1,5 раза, стойкость Фурмы возросла с 180 плавок до 240. Формула изобретения Фурма для...

Номер патента: 1526837

Опубликовано: 07.12.1989

Авторы: Горлецкая, Дадашев, Лукашев, Фарберович

МПК: B04C 5/103

Метки: циклон

...11, расположенного напротив входного патрубка 2. Секции 10 соединены с внутренней полостью корпуса 1 при помощи вертикальных каналов 12, образованных кром 6 и криволинейными стенками 13, соединенными с перегородками 8 и обращенными выпуклостями друг к другу.Верхняя часть камеры 7 выполнена 40 в виде криволинейной стенки 14, а к нижней части камеры 7 прикреплен диФФузор 15, меньшее основание которого опущено в бункер 5.Циклон работает следующим об Крупные частицы пыли, двигаясь по инерции, достигают стенки 14 и далее стекают по боковой стенке камеры 7 в дифФузор 15 и далее в бункер 5.Газовый поток в секции 9 движетсяФвертикальной вниз и, поворачиваясь на угол 180 относительно нижних кромокоперегородок 8, поступает в секции 10. Гри...

Номер патента: 1515063

Опубликовано: 15.10.1989

Авторы: Беляков, Лукашев, Пафнутьев, Шипилов

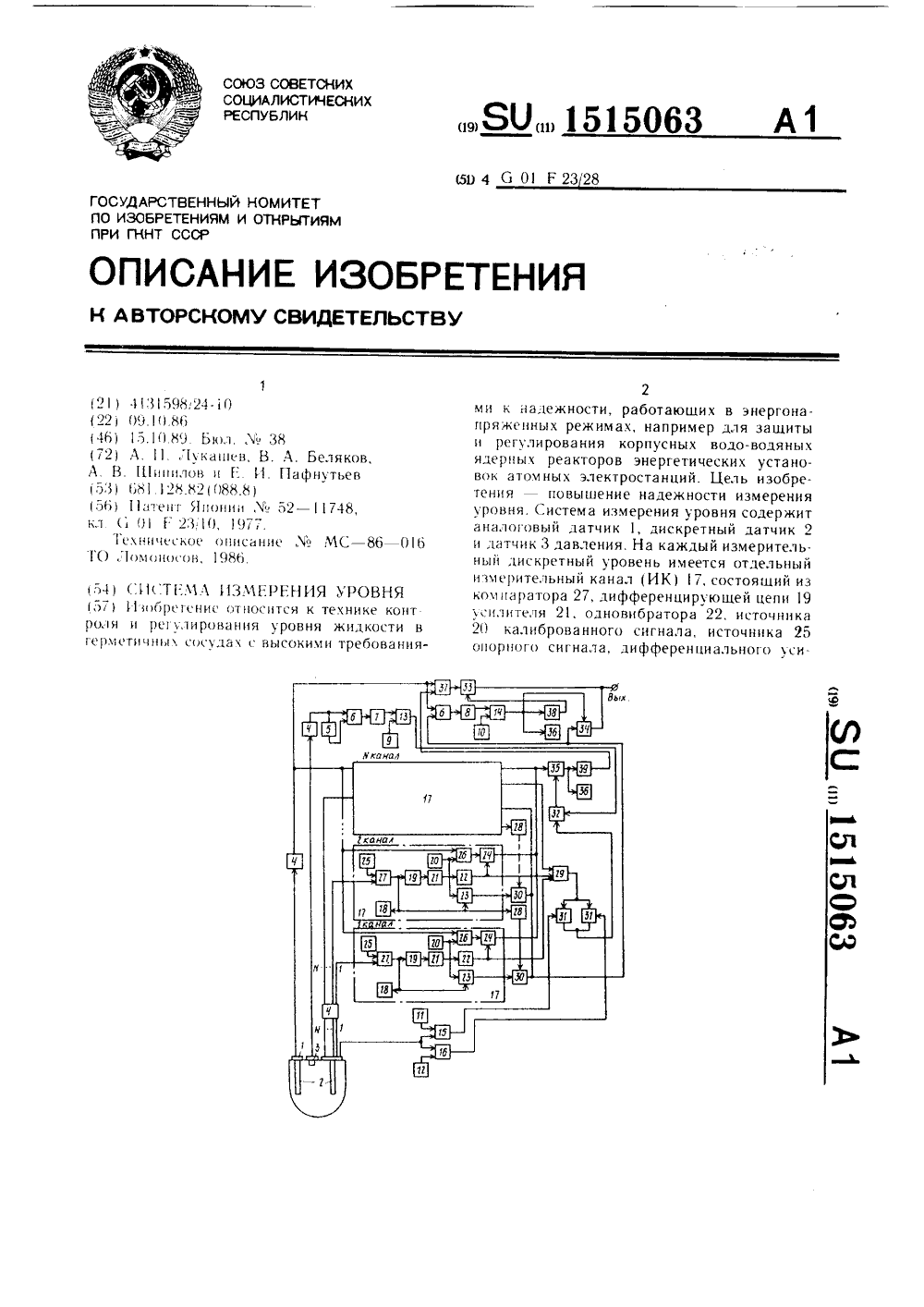

МПК: G01F 23/28

Метки: уровня

...с) НГ);). колИдраторы 15 и 6 и ключи 3 лискртно.и (чика, Обе( нечив Одбо) Оно(06 нос ь(и Г(чы В режилдх рдзогр( вд и рдсхо.)д.+ и В,ния рдкторд цутел форчирондния н си(- нд Ил нуг(Ного ЧЭ, (ронорИон(Гьцыл гч (1 Р)ТРЕ Т(Н,)О НОСИТЕ(151 Вн ТРИ Р(Ч)1 ТОР 1, и Излив .)знрстд или рдзрец(ения и; н,Н.1, си Налов корркпии В здцочиц(н)нч ) " 0)стве 35, нричеч н(5 ВыОд кол Ир 10. р ) 55 и 16 форм,(рл ю) ся си п(;), )ы, рдзч 1,)н, н,Н( бд клк)чд 31 Лискртного Л,гчик;Лько В Опрсл(леннон лидндзоне т(чр; Гч)н(ри )е)ктОр(1. Гл цр 1 Гискн ИО р. ь 1, ;м экснериментов н 16 н).1;н 1 и н-1 и Нцдя р(н)д лискртно(0 1,чик;я хч( :6 с)(ин)т (Ох;) )нни5 )1)11 11 ф)РЧ )1111111 ОО 1)ОВ 1 5 ) Ж 1) .50 ( ) и р)сО,)жи 5)ция р(длОр нрлж ц1 х 1 ) хк 1 1) х ( р (...

Номер патента: 1509808

Опубликовано: 23.09.1989

Авторы: Галушко, Лабковский, Лукашев, Рубцов

МПК: G02F 1/03

Метки: модулятора, режима, электрооптического

...возвратит рабочую точку30 модулятора на середину линейного участка. Средние уровни оптических сигналов на входах фотоприемников 6 и 7 станут равны. Выходной сигнал дифференциального усилителя 12 станет рав 5 ным О, компаратор 14 переключится, и . его выходной сигнал будет соответствовать уровню логического "О". Поступление импульсов через элемент И 10 17 на вход реверсивного счетчика 19 прекратится и на его выходах будет присутствовать цифровой код, соответствуюций корректирующему напряжению, необходимому для компенсации 15 термически наведенного двулучепреломления.При положительном выходном сигнале дифференциального усилителя 12, превышающем П компаратор 15 изменит 20 свое состояние и на его выходе появится сигнал, соответствующий...

Номер патента: 1509794

Опубликовано: 23.09.1989

Авторы: Гончаренко, Лукашев

МПК: G01L 11/02, G02B 6/28

Метки: волоконно-оптический, перемещений, усилий

...выход 6. Профи ли поверхности 7 катушки 3, обращенные к деформерам 1 и 2, выполнены волнистыми с образованием выступов и впадин, а на боковых поверхностях катушки закреплены упругие элементы 8. 30 Витки волоконного чувствительного элемента 4 расположены поперек волнистых профилей катушки 3. Внутренние противолежащие профили поверхности 9 деформеров 1 и 2.выполнены волнистыми с образованием выступов и впадин, при этом выступы деформеров 1 и 2 расположены соответственно против впадин катушки 3. Упругие элементы 8 способствуют плотной намотке волоконного 40 чувствительного элемента 4 и предотвращает его разрушение под действием нагрузки.Устройство работает следующим образом45Под действием нагрузки деформеры 1 и 2 прижимаются к катушке 3....

Номер патента: 1503037

Опубликовано: 23.08.1989

Авторы: Квасов, Лукашев

МПК: G02F 7/00

Метки: анализатор, оптический, спектра

...интегратора 1 О,25Р, =0,51-0,51, х0ох я 1 п( я )дс,К выходам первйх Я первых интеграторов 9, и первых 151 дополнительныхЗ 0 интеграторов 10, подключены входыпервых Х суммирующих усилителей 115и входы первых И дифференциальныхусилителей 12На переключающие входы коммутато 35 ров 8 подается положительное напря 3жение с выхода счетного триггера 14,которое управляет коммутацией так,что сигнал, поступающий на первыйвход коммутатора 8, проходит на егоР40 первый выход, а сигнал, поступающийна второй вход, - на второй выход,Таким образом в промежутке времениот 0 до Т через коммутатор 8 к вы 3ходу каждого первого интегратора 9,45 (из вторых И) оказываются подключенными первый вход суммирующего усилителя 11; и неинвертирующий вход дифференциального...

Номер патента: 1481676

Опубликовано: 23.05.1989

Авторы: Будейко, Волков, Лукашев

МПК: G01N 30/56

Метки: заполнения, колонок, хроматографических

...Объем растворителя,от объемаколонки 3 4 5 3 4 5 3 4 5 7 Метилэтилкетон 34 5 3 4 5 4 Метанол 5 н-Пропанол 6 н-Бутанол 8 Ацетон кондиционируют и проверяют эффективность, вводя тестовую смесь, и определяют критерий разделения,П р и м е р ы 1-3. Заполнение .колонки осуществляют, вводя между. порциями сорбента полисорбапорцииорганического растворителя в количестве 3-5 от объема колонки. В качестве растворителя используют этанол, Величины критерия разделениядля тестовой .смеси метан - пропанравны 6,2 для З ., 6,6 для .4 ., 6,4для 5 . При вводе порций этанола,объемом 0,5 и 10 от объема колонкивеличины критерия разделения равны3,4 и 6,1 соответственно.П р и м е р ы 4 - 8. Заполнениеколонки сорбентом осуществляют приобъеме, порций органического...

Номер патента: 1479810

Опубликовано: 15.05.1989

Авторы: Куроедов, Лапшин, Лещинер, Лукашев

МПК: F27D 1/16

Метки: ввода, индукционных, канальных, миксеров, печей, эксплуатацию

...наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 з 147981 прерывного литья. Миксер щ)едназначался под работу на меди. Футеровочная масса: молотый кварцит рекомендуемого гранулометрического состава и 1,5 Х борной кислоты, Средняя скорость подъема температуры медных шаблонов составляла 22 С/ч. Выдержка футеровки под сплавом Л 90 при 1160-1180 С 24 часа. После выдержки 10 миксер в течение суток производил слитки сплава Л 90, после чего был переведен на производство меди, Срок службы футеровки при этом составил 14 мес при средней стойкости футеров ки вводимых в эксплуатацию миксеров по известному способу 9 мес. Использование предлагаемого способа ввода печей и миксеров в эксплуатацию обеспечивает по...

Номер патента: 1454749

Опубликовано: 30.01.1989

Автор: Лукашев

МПК: B65G 47/80

Метки: многопозиционное, поворотное

...наб., д. 4/5 . зводственно-полиграфическое предприятие, г, Ужгород, ул. Проектн Изобретение относится к транспортирующим устройствам, в частности к многопозиционным поворотнымустройствам и может быть использованопреимущественно для перемещения грузов с позиции на позицию.Целью изобретения является повышение надежности работы и упрощениекснструкции устройства,10На фиг.1 схематично изображеноп едлагаемое многопозиционное пово"р тное устройство; на фиг. 2 - видА на фиг. 1 (ролик наехал на кула"ч к, фиксирующий элемент разжат, груз 15р сфиксирован),Многопозиционное поворотное устр йство включает смонтированные нао новании 1 поворотный от приводав ащения (не показан) стол 2, устан вленные на поворотном столе 2 фик"с рующие элементы 3 и...

Номер патента: 1443938

Опубликовано: 15.12.1988

Авторы: Абрамович, Ивашковский, Лукашев, Фарберович

МПК: B01D 45/00

Метки: водомаслоотделитель, инерционный

...перфорированные щиты 25 и 26, перекрывающие сечение камер 13 и 14. В нижней части резервуара размещено перфорированное днище 27, отделяющее камеру 28 сбора отсепарированной жидкости от камер 13 и 14.В нижней части резервуара имеется патрубок 29 с вентилем 30 для выпуска отсепарированной жидкости.ВодоМаслоотделитель работает следующим образом.Очищаемый воздух, содержащий капли воды и масла, поступает в короб 4 по патрубку 2, где, ударяясь о на-, клонную стенку 9, совершает. поворотона 90 в пространстве, ограниченном стенкой 9 и стенками 5. При этом крупные частицы жидкости сепарируются на стенке 9 и стекают по ней и далее по стенке 12 в камеру 28 сбора отсенарировайной жидкости. Одновременно пленка конденсата, движущегося по патрубку...

Номер патента: 1435795

Опубликовано: 07.11.1988

Авторы: Лукашев, Лукашов, Писляков, Сухоруков, Хан

МПК: E21D 23/00

Метки: крепи, механизированной, секция

...забоя) и 22 (со стороны закладочного массива) при изменении конфигурации многозвенников перемешаются одновременно в двух взаимно перпендикулярных направлениях: вдоль продольной оси секции и по ее высоте. Центральные шарниры 11 перемещаются постоянно по высоте секций крепи, Многозвенник имеет гидродомкрат 23, один конец (корпус) которого связан с перекрытием 3, а другой (шток) с центральным шарниром. Ограждение имеет окна 24 для монтажа и демонтажа закладочного трубопровода, контроля заполнения выработанного пространства твердею 5 О 15 20 25 30 35 40 45 50 55 щей смесикрепи.Механизированная крепь работает следующим образом.В исходном положении (фиг. 1) четные 1 и нечетные 2 секции механизированной крепи придвинуты к забою, закладка...

Номер патента: 1423802

Опубликовано: 15.09.1988

Авторы: Ивашковский, Лукашев, Лукашева, Фарберович

МПК: F04C 7/00

Метки: вакуумная, жидкостно-кольцевая

...разм щенным сепаратором 6, выполненнымв виде полутора 2 с центральным осевымк налом 13 подвода газа, нижняя часть кото ого размещена над поверхностью водян й ванны 7 и образует дополнительнуюв дяную ванну 14 очищенной жидкости,с которой соединена посредством трубопровода 15 рабочая полость вакуум-насоса 1,а отделитель 4 в донной части снабжен патрубком 16 для отвода шлама.Жидкостно-кольцевая вакуумная установка работает следующим образом,При прохождении загрязненного воздухачврез вакуум-насос 1 происходит поглощенне водой твердых аэрозолей, содержащихсяв удаляемом воздухе. Газожидкостная смесьинасоса 1 тангенциально поступает черезк нал 3 во внутреннюю полость 5 отделит ля 4. При входе газожидкостной смесип оисходит ее вращение...

Номер патента: 1413390

Опубликовано: 30.07.1988

Авторы: Ивашковский, Лукашев, Фарберович, Чернышев

МПК: F27B 1/00

Метки: вагранки, ваграночных, газов, дожигания, трубе

...вверх, при этом они направлены в зону наиболее подготовленной к поджиганию смеси,Природный газ к горелкам 3 подается от заводской газовой сети и поджигается эапальником. Регулирование процесса горения осуществляется регулировочной шайбой. Стабилизация процесса горения факела горелок происходит в горелочном туннеле, Контроль горения факела горелки осуществляется при помощи прибора контроля пламени.Факелы горелок 3, работающих на природном газе, поджигают смесь ваг- ф раночных газов с воздухом. Горящие ваграночные газы, проходя по трубе 1 вагранки, выбрасываются в атмосферу с содержанием окиси углерода 0,1-0,2 об.Ж.Факелы горелок 3 являются концентраторами и стабилизаторами горения смеси ваграночных газов с воздухом, Эффективность...

Номер патента: 1410991

Опубликовано: 23.07.1988

Авторы: Гайдук, Колесов, Лукашев, Праваторова

МПК: A61N 1/04

Метки: имплантации, миокардиального, электрода

...диафрагмы. Для удобства дальнейших манипуляций и улучшения ориентации операционную рану разводят малым винтовым ранорасширителем Янсона,и вводят в нее ту-. бус детского ректороманоскопа с осветительной системой (длина тубуса 15 см, внутренний диаметр 0,8 см), Тубусом аппарата оттесняют брюшину кзади и вниз, одновременно продвигая его кверху и освещая операционное поле в направлении к средостению. Диафрагму вскрывают поперечно непосредственно под мочевидным отростком разрезом до 2 см. Внеплеврально над областью перехода перикарда на диаф-рагму его прошивают шелковой лигатурой-держалкой, подтягивая которую, производят поперечное вскрытие перикарда разрезом до 1,5 см ниже дер" 15 жалки. В полученное отверстие вводят тубус аппарата и...

Номер патента: 1379579

Опубликовано: 07.03.1988

Авторы: Израевский, Кушнир, Лукашев, Лукашева, Фарберович

МПК: F24F 13/06, F24F 7/02

Метки: вентиляционное, приточно-вытяжное

...и является усовершенствованием изобретения по авт,св. 11 567035.Цель изобретения - улучшение аэродинамических хлрлктеристик, повышение устойчивости потоков приточного и вытяжного воздуха и увеличение глубины спектра всасывдния.11 л Фиг. изображено приточно-вытяжное устройство, вертикальный разрез; на фиг.2 - вид А нд фиг,1.Приточно-вытяжное устройство содержит двухконтурный осевой вентиляторс соосно размещенными один н другом входным патрубком 2 внутреннего контура 3 и выходным патруб - ком 4 внешнего контура 5. Входной плтрубок 2 внутреннего контура 3 выполнен коническим с образованием сужающихся воздушных каналов 6 и 7 обоих контуров 3 и 5.Во входном плтрубке 2 внутреннего контурл 3 расположен конический занихритель Я,...

Номер патента: 1340889

Опубликовано: 30.09.1987

Авторы: Кириченко, Лукашев, Радионов, Фарберович

МПК: B22C 9/14

Метки: литейных, стержней, сушки, форм

...образом, в холостой период вентсистема отвода очищенных газов (не показана) не производит отсоса газов, и этим экономятся энергозатраты на вентиляцию и очистку,Жидкость в водяной ванне 21 находится на некотором начальном статическом уровне Ь . При установке опоки 1 в рабочее положение срабатывают гидроцилиндры 14, и кожух 10 с газоходом 16 перемещается в верхнеерабочее положение. При этом верхниекромки 11 кожуха 10 прижимаются кладу .днища 9 опоки 1. При подъемеопоки 1 совместно с кожухом 10 верхний лад 5 опоки 1 прижимается к нижним кромкам колпака 6, Движение кожуха 10 вверх фиксируется датчиком28 положения кожуха 10 и выдаетсякоманда исполнительному механизму29 на открытие шибера 8. Открывается шибер 8 и горячие газы из системы...

Номер патента: 1326357

Опубликовано: 30.07.1987

Авторы: Абрамович, Белобров, Дадашев, Лукашев, Лукашева, Фарберович

МПК: B08B 15/00

Метки: вредных, выделений, удаления

...прорези 10 перекрыты пластинами 7, а зазор между кожухом 1 и корпусом 3 сопла перекрыт регулирующими заслонками 11. При увеличении скорости и объема удаляемого воздуха вследствие увеличения разрежения в сопле 2 пластины7 треугольной формы, поворачиваясь,сближаются к оси диффузора. При этомповорачиваются регулирующие заслонки 11, связанные с треугольными пластинами 7 гибкими связями 12. Удаляемый.воздух проходит при этом черезщели 10 и зазор между кожухом 1 икорпусом 3. Таким образом, за счет поворота пластин 7 и регулирующих заслонок 11 происходит газодинамическое саморегулирование сечений щелей и зазоров, что приводит к перераспределению скоростей и объемов центрального и периферийного потоков воздуха, что увеличивает эффективность...

Номер патента: 1303481

Опубликовано: 15.04.1987

Авторы: Зайков, Лукашев, Митин, Потапов

МПК: B63B 9/06, B63H 23/34

Метки: валопроводов, взаимного, задания, линий, осевых, положения, судовых

...в частности к способам задания и контроля взаимного положенияосевых линий судовых валопроводов,Цель изобретения - повышение точности задания и контроля взаимногоположения осевых линий судовых валопроводов.На чертеже изображена схема реализации предлагаемого способа. 10Осевые линии судовых валопроводов,расположенных асимметрично друг другу по отношению к диаметральной плоскости судна, задаются по точкам пред 1 1варительной разметки а-а и б-б спомощью протяженных световых пучков1 от двух излучателей 2,Путем поворота отражающих оптических приборов 3, снабженных угломерными устройствами 4, отраженныесветовые пучки сначала ориентируютсоосно друг другу и с помощью угломерных устройств 4 определяют значения углов Ю и р, ,...

Номер патента: 1302362

Опубликовано: 07.04.1987

Авторы: Анисимов, Лукашев, Милованов, Полякова

МПК: H02H 3/08, H02J 3/01

Метки: высших, гармоник, замыкания, землю, компенсации, токе

...последователь 5 1 О 15 20 25 30 35 40 45 50 55 ности выдает разрешающие сигналы одновременно на пусковой орган 14 и блок 7 выбора поврежденной линии, который автоматически определяет поврежденную линию 6 и на его выходе появляется напряжение, пропорциональное остаточному току замыкания, так как составляющая тока замыкания основной частоты в значительной степени (в частности, полностью скомпенсирована блоком 2. Напряжение с входа блока 7 поступает на вход запирающего фильтра 9, где отфильтровывается составляющая основной частоты и с выхода его снимается напряжение, пропорциональное только току высших гармоник в токе замыкания и повторяющее его спектральный состав с сохранением фазы каждой гармоники. Это напряжение подается на входы...

Номер патента: 1273144

Опубликовано: 30.11.1986

Авторы: Белобров, Лукашев, Лукашева, Фарберович, Холпанов

МПК: B01D 45/04

Метки: пленочный, сепаратор

...слой пленки жидкостипокрыт системой волн, выпуклость 5гребня которых обращена навстречу газовому потоку,Подходя по входному патрубку 5 кпросечкам 17, размещенным в шахматном порядке по винтовой линии, волнь 1 жидкости накатываются на криволинейные наружные поверхности кромок19, обращенные выпуклостью навстречу газовому потоку и, плавно обтекаяих, поворачивают в Б-образные щели20, Далее пленка жидкости по наружнымкриволинейным поверхностям кромок 8стекает вниз по кольцевому каналу10, Таким образом, происходит предварительный отвод части пленочной жидкости, торможение пленки и сглаживание волновой структуры ее поверхности.Далее пленка жидкости отсекаетсякольцевой обечайкой 13, двигаясь понаружной поверхности цилиндра 11 ивнутренней...

Номер патента: 1268354

Опубликовано: 07.11.1986

Авторы: Виниченко, Ивашковский, Израевский, Кондрашов, Лукашев, Лукашева, Фарберович

МПК: B23K 37/04

Метки: кантователь, сварки

...33 находятся в нормаль". но закрытом положении, штоки 38 электромагнитных фиксаторов 37 подняты в верхнее положение. Свариваемое иэделие устанавливают на раму и фйксируют зажимами.Для обеспечения избирательной работы одного или нескольких патрубков 22 производится включение звездочки 25 и соответствующих электромагнитных Фиксаторов 37. При этом укаэанные Фиксаторы 37 обесточиваются и их штоки опускаются и входят в зацепление со звеньями цепи 24, которая при своем перемещении перемещает и .заслонки до совмещения их окон 35 с отверстиями 36 патрубков 22, т.е. до нормально открытого положения.В этом положении заслонки 33 взаимодействуют с конечными выключателями 39, электромагнитный фиксатор 37 включается, втягивая шток 38, который...

Номер патента: 1266981

Опубликовано: 30.10.1986

Авторы: Калина, Кузнецов, Литвиненко, Лукашев, Ривкин, Руденко

МПК: E21C 27/32

Метки: забой, исследования, комплексов, параметров, подачи, системы, стенд, струговых

...жесткой балки со сквозными проходными отверстиями, оси которыхсовпадают с осями винтов,Для имитации работы крепи на неровностях под основания секций креписнизу могут подкладываться проставки3524, а сверху под прижимной брус 21соответственно прокладки 25.Упор 26 подается на забой с помощью механизма 2 подачи и снабжен тенэометрическим гидропатроном 27, жестко закрепленным на упоре 26 с помощью1266981 4 Формула изобретения гайки 28. Гидропатрон,имеет поршень29 со сферической поверхностью и отводы 30 для присоединения измери. Стенд для исследования параметтельных приборов (манометров, дат- ров системы подачи на забой струговыхчиков и др,). комплексов, включающий закрепленныеНа конвейере 7 установлена съем- на опорной плите комплекты крепи...

Номер патента: 1245576

Опубликовано: 23.07.1986

Авторы: Артюшин, Казанкова, Лажко, Лукашев, Луценко

МПК: C07F 9/50, C07F 9/535

Метки: 4-дионов-3, 5-дифосфор, дифосфациклогексадиен-1, замещенных

...раствор0,025 моль бутиллития в пентане приминус 10 С и перемешивают при этойтемпературе в течение 20 мин. Затемохлаждают до минус 20 С и медленнопо каплям прибавляют раствор 6,1 г(0,05 моль) диэтилхлорфосфина вЗО мл абсолютного диэтилового эфира.Температуру реакционной смеси повышают до комнатной и перемешиваютпри этой температуре в течение 4 ч,Затем эфир отгоняют, к остатку добавляют 75 мл абсолютного хлористого метилена, осадок отделяют центриФугированием, промывают 50 мл хлористого метилена, а растворительотгоняют в вакууме.После перекриствллизации из смеси хлористый метилен - диэтиловыйэфир получают 4,0 г 2,5 бис(диэтилФосфино)-1,1 ,4, 4 -тетраэтил4 1:дифосфациклогексадиен,4-диона 5(00044 моль) 2-этоксиэтинилдиизопропилфосфина в...
