Лукашев

Номер патента: 1013771

Опубликовано: 23.04.1983

Авторы: Лукашев, Смирнов

МПК: G01K 7/02

Метки: разности, температур

...широком диапазоне, осуществленнаясущественной зависимостью разности термо-ЭДС термопар от значениятемператур. Величина разности термо-ЭДС например, хромель-копелевыхтермопар, соответствующая разности температур в 1 ОС, в области 0 Сотличается от величины разноститермо-ЭДС, соответствующей 10 ОС, вобласти 400 С на 25., Целью изобретения является павышение точности измерения разноститемператур посредством термопар с электрически связанными горячиь спаями.Поставленная цель достигается . тем, что в устройство введены мультивибратор и соединенные последовательно линеаризатор, усилитель переменного тока, демодулятор, выход которого является выходом устройства, при этом выходы ключей, соединяющих одноименные выводы термопар, попарно соединены...

Номер патента: 982172

Опубликовано: 15.12.1982

Авторы: Викторов, Говорушин, Лукашев, Постников, Рыськов, Соколовский, Стасовский, Шустов

МПК: H02P 5/46

Метки: двухдвигательным, электроприводом

...содержит общий регулятор 1 скорости, индивидуальные для каждого электродвигателя регуляторы 2 и 3 тока, 25первый формирователь 4 напряжения смещения,второй формирователь 5 напряжения смешенияи нелинейный элемент 6, входы формирователей 4 и 5 напряжения смешения и нелинейного элемента 6 подключены к выходу регуля тора 1 скорости, выход каждого формирова.теля 4 и 5 подключен к первому входу соответствующего регулятора 2 и 3 тока, а выходнелинейного элемента 6 подключен к вторымвходам регуляторов 2 и 3 тока, выходы которых являются выходами устройства.Устройство работает следующим образом,Сигнал О регулятора 1 скорости, в статике . пройорциональный моменту нагрузкиМн, через формирователи 4 и 5 напряжениясмещения подается на входы...

Номер патента: 973207

Опубликовано: 15.11.1982

Авторы: Бубякин, Кузнецов, Лукашев, Нетесов, Ошеверов, Пивоваров, Смирнов, Суглубов, Тихоновский, Томас, Шичкин

МПК: B21B 45/02

Метки: избытка, полосы, смазки, удаления

...оси и несущихщелевые сопла, расположенные вдольоси коллектора и обращенные к полосе,каждый коллектор снабжен ребрами, выполненными в виде секторов круга,центр которого расположен на оси, коллектора, и установленными на немперпендикулярно щелевым соплам со стороны, обращенной к полосе, причемвысота ребер превышает высоту щелевыхсопел.Кроме того, радиус сектора кругаребер коллектора сос 1"вляет 0,4-0,49расстояния между осям.оллекторов,На фиг. 1 изображено устройство,общий вид; на фиг. 2 - сечение А-Ана фиг. 1,Устройство состоит из верхнего щелевого сопла 1 и нижнего 2 (фиг, 1и 2), установленных на коллекторах3 и 4. Коллекторы установлены с возможностью поворота относительно их,На коллекторах выполнены ребра 5 и 6.Щелевые сопла 7 и 8...

Номер патента: 967369

Опубликовано: 23.10.1982

Авторы: Исхаков, Лукашев, Садыков, Солдатов, Тургенбаев

МПК: A01D 34/00, A01D 75/00

Метки: жатка

...4 и 5 в сторону выгрузки семян и закреплены на раме 10 консольно в ограничителях 11 с обеспечением за счет этоговибрации лотка 6 относительно рамы 10 транспортеров 4 и 5, Лотки 6 снабжены направляющими 12, сходящимися к прорези 13, в них дно лотков 6 покрыто материалом 14 с малым коэффициентом трения скольжения, например фольгой. Для переключения всасывающего воздушного потока от одного лотка к другому служит автоматический регулятор 15.Жатка работает следующим образом. 15 Жатвенный агрегат движется загонным способом. При первом проходе агрегата растения скашиваются и поступают на поперечный реверсивный транспортер 1, а затем на продольный сепарирующий цепочно-планчатый транспортер 4 и укладываются им в валки. При этом...

Номер патента: 948575

Опубликовано: 07.08.1982

Авторы: Дмитриев, Лукашев, Миллер, Поляков, Танич

МПК: B23K 11/10

Метки: арматурных, контактной, сварки, сеток, точечной

...с возможностью вертикального пеоемещения, и пятишарнирного четырехзвенника,крайние шарниры 12 и 13 которого установле.ны на станине, средний шарнир 14 посредствомтяги 15 и поворотного рычага 16 связан с гайкой 9, один из промежуточных шарниров 17связан с шатуном 18 привода 7, а второй промежуточный шарнир 19 закреплен в серединеприлежащей к каретке стороны 20 параллело- ограмма, Тирнсторный злектропривод 6 связанс винтом 8 посредством конических шестерен21 и 22 и состоит из злектродвигателя 23, навалу которого установлен датчик 24, програм.матора 25 и тиристорной системы 26 управления. Механизм 2 сварки посредством шатуна27 связан с приводом 7 и имеет бункер 28для поштучной выдачи стержневых заготовок29.В процессе вращения привода...

Номер патента: 947760

Опубликовано: 30.07.1982

Авторы: Блинов, Лукашев, Мармаров, Миронюк, Фелоненко

МПК: G01N 33/00

Метки: аппаратах, вибрационных, состояний, сыпучих

...низкой чувствительности и точности получаемых результатов. Кроме того, способ позволяет лишь определить переход иэ состояния виброожижения в состояние виброкипения.Цель изобретения - повышение точности измерений и получение дополнительных сведений о различных состояниях сыпучего материала в вибрационном аппарате.30Поставленная цель достигается тем; что в способе контроля состояний сыпучих материалов в вибрационных аппаратах, основанном на воздействии газового потока на исследуемый мате риал и измерении аэродинамических параметров потока, в слой сыпучего материала вводят локальную газовую струю постоянного расхода и измеряют ее геометрические раэмеры 7 В отли чие от известного способа, вводят газ не на все сечение. а создают локальную...

Номер патента: 947593

Опубликовано: 30.07.1982

Авторы: Гончаров, Лукашев, Першин, Рудавский

МПК: F25D 3/10

Метки: криостат

...тонкие слоиотражательного материала, напримерперфорированной алюминизированнойполиэтилентерефталатной пленки толщиной 5-12 мкм, и прокладочного материала, например стеклонуали толщиной 40-60 мкм. Между пакетами изоляции, содержащими в зависимости отконструкции криостата 5-20 слоевотражательного и прокладочного материалов, расположены ленточные экраны 4. Они представляют собой ленты из высокотеплопроводного материала, например меди, латуни, толщиной 0,2-0,5 мм, расположенныевдоль образующей внутреннего сосуда2 на всю его длину и припаяны кгорловине друг над другом. Цля исключения обжатияизоляции и облегченияее вакуумиронания ленты экрана 425расположены на расстоянии 10-20 ммдруг от друга, В горловине установлены горизонтальные...

Номер патента: 944823

Опубликовано: 23.07.1982

Авторы: Гичан, Лукашев, Розман, Фраймович

МПК: B23F 5/22

Метки: зубофрезеровании, методу, обкатки, подачей

...изделия в оборотах фрезы или во времени);26 -длина участка врезания.В первом случае (фиг, 1) на участке врезания нагрузка изменяется следующим образом.Начиная с точки касания нагрузка возрастает по закону квадратной параболы, Если в точке ю 1 подачу выключить, то в этот момент установится и сохранится до конца первого оборота достигнутое значение нагрузки М 1. Если после завершения первого, отсчитанного начиная с момента касания, оборота заготовки подачу выключить, то нагрузка, в силу действия запаздывания с начала второго оборота, начинает падать Если далее, в момент, когда нагрузка упадет до уровня Иг, подачу включить, то нагрузка опять начнет возрастать, Остановить рост нагрузки может выключение подачи. Причем, если подачу выключить в...

Номер патента: 944139

Опубликовано: 15.07.1982

Авторы: Лукашев, Морозов, Пешков

МПК: H04L 11/08

Метки: искажений, преобладание, сигналов, телеграфных, типа

...3, причем отношение сопротивления резистора по цепи прохождения положительных посылок к сопротивлению резистора по цепи прохождения отрицательных посылок равно Н для интегратора 2и отношение сопротивления резистора поцепи прохождения отрицательных посылокк сопротивлению резистора по цели прохождения положительных посылок равнотоже Я для интегратора 3,35Х - больше или равно единице.Число М указывает, во сколько разплощадь отрицательных посылок может превышать площадь положительных посылок.40или наоборот и выбирается, исходя издопустимой величины преобладаний.Первый ключ 4 и второй ключ 5 размыкаются при поступлении на их входыуправляющего сигнала.Если за время анализа сумма площа 45,дей положительных посылок не превышаетбольше чем в Й раз...

Номер патента: 941119

Опубликовано: 07.07.1982

Авторы: Гаврилов, Дорофеев, Карпенко, Лукашев, Темир, Цветков

МПК: B23K 35/368

Метки: порошковой, проволоки, состав

...способность металла шва,12,0 - 15,0 5,0 - 6,0 1,1 - 1,50,9 в 1,12,5 - 3,2 Плавиковый шпатКриолитФерромарганецЦирконийАлюминий Три состава предлагаемой проволоки25 представлены в таблице,Состав Компоненты 13,5 15,0 Плавниковый шпатНатрий кремнефтористыйКриолитФерромарганецЦирконийАлюминийХром металлическийГрафит серебристыйЖелезный порошокМедная оболочка 12,0 4,0 5,5 1,2 1,0 2,8 7,0 7,058,0 Остальное 3,0 5,0 1,1 0,9 2,5 6,0 6,063,5 Остальное 5,0 6,0 1,3 1,1 3,2 8,0 8,052,4 Остальное Для изготовления проволоки применяли. ленту марки М 1 размером 0,8 х 15 мм, Опытными проволоками сваривали пластины из стали Ст. 3 и,меди М 1 толщиной 5 - 10 мм, Режим сварки изменяли в пределах: ток дуги 280 в 3 А, напряжение 26 - 30 В. Процесс...

Номер патента: 933012

Опубликовано: 07.06.1982

Авторы: Васильев, Курзов, Лукашев, Мордухович, Москаленко, Скоморохин, Шумихин

МПК: A01B 49/06

Метки: комбинированное, орудие, посева, почвы, предпосевной

...почву в зоне рядка. Лапы 18 присоединяются к нижним звеньям параллелограммных подвесок 16 и имеют возможность регулировки по углу вхождения в почву и глубине их хода. Задняя 3 часть рамы имеет опорные колеса 19, от которых осуществляется привод высевающих аппаратов 17. За рабочими органами высевающих аппаратов 17 установлены прикатывающие катки 20,Орудие работает следующим образом.Перед началом движения трактора 1 О передняя 2 и задняя 3 части рамы с помощью гидравлической системы (не показана) трактора 1 опускаются в рабочее положение и устанавливаются на опорные колеса 15 и 19. Трактор 1 начинает двигаться по полю.Нагнетаемый насосом (не показан) раствор гербицидов подается под ко 2 4жухи 4. Последние, благодаря...

Номер патента: 330785

Опубликовано: 07.06.1982

Авторы: Бабийчук, Есельсон, Лукашев, Медяник, Швец

МПК: F25B 27/00

Метки: сверхнизких, температур

...гелиевую ванну.Г 1 тобы смесь гелияи гелия, н 1 ступ 1- з) )ощая нз системы хранения в камеру испарения, а через теплообменник и в камеру смешения, не откачивалась через тснлоооменннк и лроссели адсорбцноннымн насосами 13 и 14, включают нагреватели 15 и 16 (в вакуумных рубашках прн этом хороший вакуум, поскольку теплообменный газ адсорбирован находяшимися в нижних холодных частях трубок 17 и 18 адсорбцнонными насосами 19 и 20). Затем вентиль 23 зп закрывают и открывают Вентиль 24. 15 лагодаря адсорбции паров адсорбционным насосом 10 температура жидкого гелия во второй гелиевой ванне становится ниже 1 К. 11 ри этой температуре смесь гелияз;, и гелияконденсируется и заполняет камеру смешения, тенлообменннк и камеру испарения, после чего...

Номер патента: 932251

Опубликовано: 30.05.1982

Авторы: Беляков, Гайдарь, Ковалев, Лукашев, Смирнов

МПК: G01F 23/10

Метки: двухканальная

...по амплитуде переменным током, Преобразователи 5 и 6преобразуют выходные сигналы датчиков1 и 2 представляющие собой. напряжениепеременного тока, в унифицированныесигналы постоянного тока. Выходные сигналы преобразователей5 и 6 поступают через ключи 12 - 15на входы устройства 8, которое осуществляет усреднение выходных сигналов измерительных каналов. Ключи 1215 работают таким образом, что в каждодый момент времени два ключа заперты,а два открыты. Управление работойключей осуществляется выходными сигналами компараторов 10 и 11, которыеизменяют свое состояние в зависимости от того превышают ли величины выходных сигналов выпрямителей 7 и 8величину выходного сигнала источника 9 или нет, Величина выходных сигналов выпрямителей...

Номер патента: 926592

Опубликовано: 07.05.1982

Авторы: Агасьев, Лукашев, Максиян

МПК: G01N 29/04

Метки: качества, ультразвуковое

...7 сравнения соединен со входом синхронизатора 1,Излучающий и приемные преобразователи 3 и 4 установлены с обеих сторон контролируемого материала 13.Устройство работает следующимобразом.Синхронизатор 1 вырабатывает импульс 14 (фиг, 2), длительность й к,оторого может изменяться с помощьюзнешнего воздейстия. Передним фронгом этого импульса запускается генератор 2 вырабатывающий импульс 15,который возбуждает излучающий преобразователь 3. Сигнал ультразвуковыхколебаний, прошедший контролируемыйматериал 13, поступает на приемныйпреобразователь 4, который преобразует его в электрицеские колебания.Эти кблебания 16 усиливаются усилителем 5 и поступают на пиковый детектор 11. С выхода усилителя 5 сигнал16 поступает на блок 6 задержки, который...

Номер патента: 926047

Опубликовано: 07.05.1982

Авторы: Коренев, Лукашев, Одинцов, Родин, Филиппов, Черкесов, Четвертков

МПК: C22B 7/04

Метки: медноникелевого, обеднения, производства, шлаков

...обеднения,Процесс ведут при температуре шлака 1200-13000 С, Повышение температу 47 фры свыше 13000 С нецелесообразно из-за ухудшения условий работы Футеровки печей; при снижении температуры ниже 1200 оС значительно повышается вязкость шлака и связанные с ней потери металлов в виде механической взвеси корольков сплава, Предлагаемый способ обеспечивает устойчивое протекание процесса обеднения при температуре расплава на 50 С ниже, чем в известном способе.Целесообразно вводить ферросилиций с содержанием кремния 50-75, например ФСили некондиционный Ферросилиций, содержащий 50-70 кремния, Последний имеет более низкую стоимость, цем марок ФСи ФС, и менее деФицитен. В связи с тем, что плотность Ферросилиция снижается при увеличении содержания в...

Номер патента: 922787

Опубликовано: 23.04.1982

Авторы: Гутов, Лукашев, Смирнов

МПК: G06G 7/20

Метки: извлечения, квадратного, корня

...сигналы, Открывающиеключи 3, 10 и запиракепие ключи 2, 9.. Входной сигнал, величина которого вэтом случае больше 1%, через второйкаоч 3 поступает на вход 4 блока извлечения квадратного корня и преобразуется им с точностью не ниже 0,5%,так как преобразование происходит натом участке характеристики, где его1 э .точность преобразования нормированаПреобразованный сигнал через четвертыйключ 10 поступает на второй вход блока 11 масштабщкаания, имеющего коэффициент масштабирования по этому входу,15 равный 1. Точность преобразования вход-.ного сигнала в этом случае будет опре)деляться в основном точностью бпока 4извлечения квадратного корня, так какв этом случае погрешность блока мас 2 штабирования 11 может быть не более0,1%. Если величина...

Номер патента: 918230

Опубликовано: 07.04.1982

Авторы: Жарков, Желтышев, Лукашев

МПК: B65H 81/06

Метки: заготовки, оплетки, цилиндрической

...виде фрикционных приводных роликов 13, 14, и диски 15, 16 с держателями катушек 17 для нитевидного материала 18, смонтированные на шпинделе 5 с воэмож 40 Приведение во вращение шприцующих приспособлений с наполнителем нитевиднымматериалом является причиной обрывови неравномерной укладки его на заготовку. 5Целью изобретения является повышение надежности работ, оборудования и,качества изделий,Осуществление указанной цели достигается за счет того, что шприцующее приОспособление жестко закреплено на шпинделе, а камера для наполнителя размещена со стороны его торца и соединена сошприцующим приспособлением продольными каналами, выполненными в шпинделе, при этом второй сепаратор по ходуПеремещения заготовки образован сквоз-.ными пазами,...

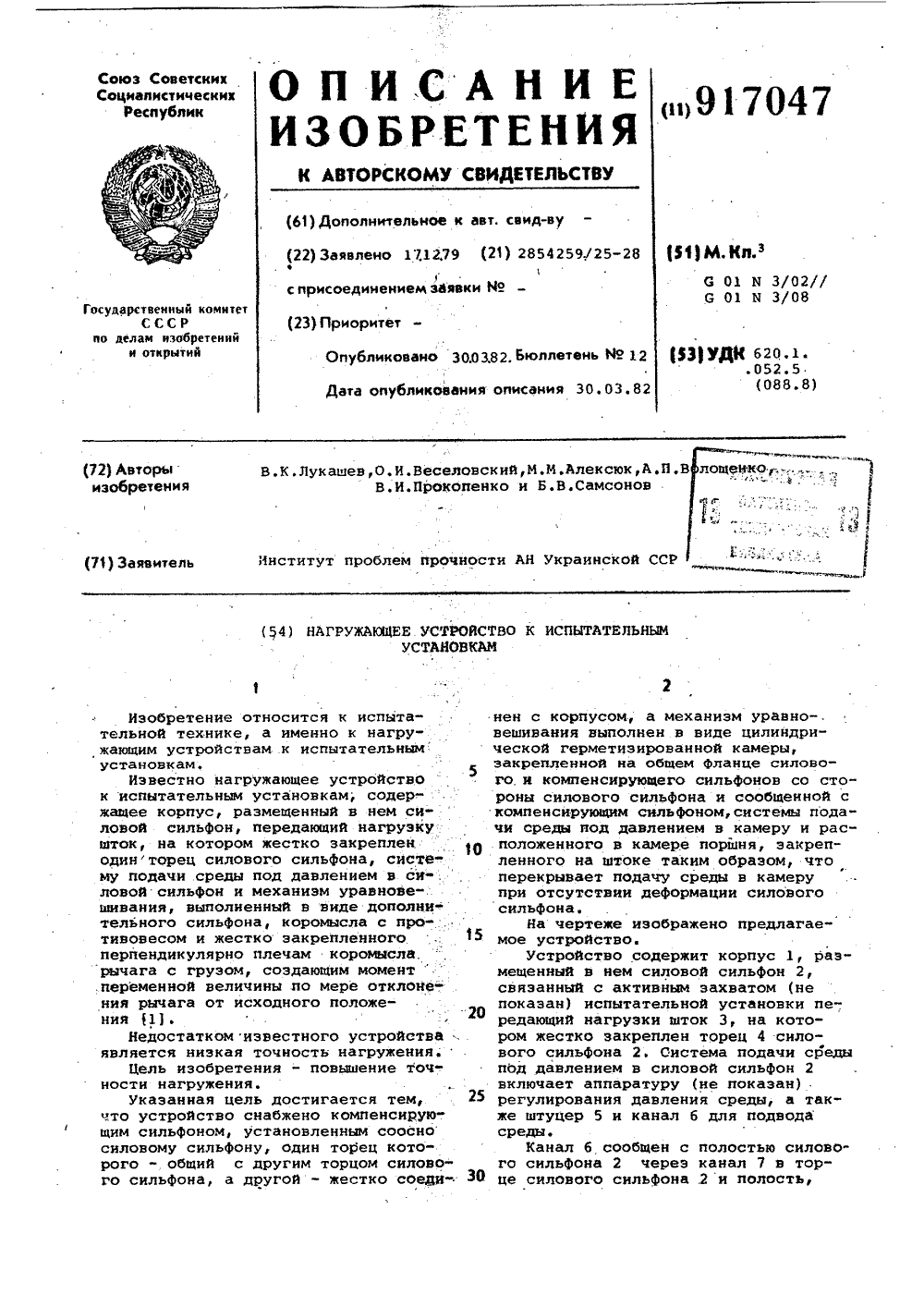

Номер патента: 917047

Опубликовано: 30.03.1982

Авторы: Алексюк, Веселовский, Волощенко, Лукашев, Прокопенко, Самсонов

МПК: G01N 3/02

Метки: испытательным, нагружающее, установкам

...с корпусом 1, Механизм уравновешивания выполнен в виде цилиндрической камеры 12, которая снабженагерметизирующими мембранами 13 изакреплена на общем торце 10 силового сильфона 2 и компенсирующегосильфона 9 со стороны силового сильфона 2. Через канал 14 камера 12сообщается с компенсирующим сильфоном 9. Подача среды под давлением вкамеру 12 осуществляется через штуцер 15, каналы 16 и 17. В камере 12расположен поршень 18, закрепленныйна штоке 3. В стенке камеры 12 выполнен канал 19, который служит дляснижения давления среды в компенсирующем сильфоне 9.устройство работает следующимобразом,Среда под заданным давлениемчерез штуцер 5 по каналу б поступает в полость, ограниченную сильфоном 8 и через канал 7 - в силовойсильфон 2, Одновременно...

Номер патента: 908882

Опубликовано: 28.02.1982

Авторы: Астафьев, Дворкин, Есипенко, Лукашев, Одинцов

МПК: C22B 7/02

Метки: окатышей, пылей, сульфатсодержащих, сухих, шихта

...шихте содержания грубых пылей(насыпной вес 1, 5-3, 0 г/см ) свыше701 влечет за собой снижение производительности (кривая 1) и резкоеувеличение выхода мелочи (кривая 2)а следовательно, увеличение потерьцветных металлов; уменьшение содержания в шихте грубых пылей ниже чО/ ведет к снижению производительности и к разрушению окатышей при сушке. Так, при содержании в шихте 1,2- 1,3 водорастворимой серы, по менее 10 пыли с насыпным весом 1,5-3,0 г/см резко возрастает разрушение окатышей при температуре сушки уже выше 1 ч 0 С. На фиг.2 представлена зависимость прочности ( кривая ,) и температуры "шока" (разрушения при сушке) ( кривая 2) от содержания в шихте воднорастворимой серы. Снижение содержания сульфатной серы в шихте ниже 0, 74...

Номер патента: 908309

Опубликовано: 28.02.1982

Авторы: Иванова, Лемаринье, Лукашев, Морозова, Савельев, Томчук, Хайрулина, Харузина

МПК: A23L 2/02

Метки: березового, напитка, основе, производства, сока

...28-21,3 кПа в течение 10-15 мин. После этого в нее добавляют экстракт шиповника, быстро нагревают до 70-75 С при остаточном давлении 48-41,3 кПа и, не повышая давления, задают расплавленный и профильтрованный через сито из нержавеющей стали пчелиный мед в количестве 15,0- 15,8 кг. Полученный полуфабрикат отфильтровывают на фильтр-прессе, расфасовывают в емкости-стеклянные банки укупоривают лакированными крышкамиои пастеризуют при 100 С в течение 20- 40 мин при противодавлении 15- 1,6 10 Па, затем охлаждают до 35- 40 С в течение 20-25 мин.о 55 4Раздробленный сухой шиповник в количестве 13,0 кг помещают в плотнозакрывающуюся емкость, имеющую термоизоляцию, заливают его кипящей водойв количестве 80 л и через полученную смесь...

Номер патента: 726745

Опубликовано: 23.12.1981

Авторы: Лукашев, Садыков, Фраймович, Черничкин, Шляхецкий

МПК: B23F 5/20

Метки: зубофрезерного, подач, приводом, станка

...интерпретируемоготангенсом угла подъема (Х) винтовой траектории, Известные системы управленияосуществляют изменение:щага винтовойтраектории за счет изменения ее угла подъема, что предполагает обязательное изменение отношения скоростей подачи йвращения заготовки (Я,Й,).Но шаг,винтовой траектории может изменяться и иначе. Если скорость подачипериодически,изменять по закону прямоуголнного импульса (в частном случае, периодически включать и "выключать скорость подач) при постоянных периоде, ширине и амплитуде и если эти измененияпроводить целое число раз за каждый оборот заготовки, например один,раз, то получим ломаную винтовую линию с постоянным шагом (фиг. 2),Шаг такой ломаной винтовой линииможно изменять путем изменения шириныимпульса,...

Номер патента: 726746

Опубликовано: 15.12.1981

Авторы: Гичан, Лукашев, Фраймович, Щляхецкий

МПК: B23F 5/22

Метки: зубофрезеровании, подачей

...на шпинделе изделия в паз БВК, включается муфта привода подачи и одновременно начинается отсчет работы резания, т. е, интегрирование сигнала мощности резания. В момент достижения интегралом заданного значения муфта привода подачи выключается и интегратор приводится в нулевое состояние. После поворота заготовки на 360 алюми ниевая пластина входит в паз БВК и процесс повторяется. Таким образом на каждом обороте происходит одно включение и одно выключение подачи,В качестве примера выполнения предлагаемого способа на зубофрезерном станке, привод подач которого содержит асинхронный электродвигатель и 15-ступенчатую коробку подач с электромагнитной муфтой, коммутирующей цепь рабочих подач, оснащенном предлагаемой системой управления,...

Номер патента: 880664

Опубликовано: 15.11.1981

Авторы: Кривошея, Лукашев, Миллер

МПК: B23K 11/32

Метки: арматурных, сварки, сеток

...длины шнура 5.Ось шарнира, соединяющего шатун 5 срычагом 7, установлена на конце рычага 11, длина которого равна длине тяги 8, а второй конец закреплен шарнирнона станине 1. Захват 12 установлен шарнирно на каретке 4 и выполнен в видедвуплечего рычага, один конец котороговзаимодействует с поперечным стержнем 13 сетки, а второй шарнирно соединен со штоком 14, который при пр.екращении взаимодействия захвата с поперечным стержнем имеет воэможность перемещаться на величину 1 под действиемпружийы 15. На захвате 12 с возможноств качания на оси установлен прижим 16, который при помощи тяги 17шарнирно соединен с кареткой 4,Машина работает следующим образом.В положении, указанном на чертеже,.производится сварка электродами 2 и 3,В это время...

Номер патента: 880660

Опубликовано: 15.11.1981

Авторы: Волков, Лукашев, Миллер, Поляков, Светлов

МПК: B23K 11/10

Метки: арматуры, подачи, поперечной

...8, имеющими возможностьсвободного вращения относительно вала9, на котором на шпонках установленызвездочки 10 обгонных муфт, подающийпроволоку ролик 11 и шестерня 12, сцепленная с шестерней 13, которая установ-лена на одном валу с подпружиненйымподающим роликом 14. Две ведомые конические шестерни 8 соединены с обоймами 15 обгонных муфт, Ролики 16 обгонных муфт являются передающим крутящий момент звеном.Устройство работает следующим образом.При вращении приводной шестерни 2через кулису 3 зубчатая рейка 4 совершает сложное движение, перемешаясь взависимости от положения кулисы 3 относительно центра вращения, то. в одну,то в другую сторону. Перемещаясь, рейка 4 вращает вал-шестерню 5 и черезсоединительную кулачковую муфту 6 -...

Номер патента: 729929

Опубликовано: 15.11.1981

Авторы: Лаврентьев, Лукашев, Фраймович, Шляхецкий

МПК: B23F 5/20

Метки: зубофрезерного, подач, приводом, станка

...подачи, значение которой может быть принято постоянным и обеспечивающим диапазон регулирования. Связь отноШения ширины импульса к периоду следования импульсов ( в данном случае период следования равен обороту заготовки) и действующего значения подачи на оборот заготовки отражается 5 1 О15 зависимостью: 4 О ние подачи на заданной скорости. Этаже команда проходит в логическую схе 5 О 55 6 О му, которая соединяет со входом исполнительного устройства соответст" вующий данному обороту выключающий путевой переключатель. В процессе вращения шпинделя иэделия другие нажимные упоры, установленные на нем, взаимодействуют последователь" но каждый со своим выключающим путевым переключателем. Однако команда на выключение исполнительного устройства...

Номер патента: 729928

Опубликовано: 15.11.1981

Авторы: Лукашев, Фраймович, Шляхецкий

МПК: B23F 5/20

Метки: зубофрезерного, подач, приводом, станка

...будет тем же,,если в соответствие с выбраннымдействующим значением подачи на оборот заготовки приводят скважность50 импульса, определяемую по формуле ва 5 оиах ЯоэТ Ворох-совмс (2) 55где Ь- длительность рг. ботыо в)пТаким образом, располагая всегодвумя постоянными значениями скорос ти подачи: максимальным и минимальным для принятого диапазона- можно получить любое действующее значение подачи на оборот заготовки внутри этого диапазона. А если совместить минимум с нулем, то можно обойтись лое число раэ за каждый оборот заготовки, то получим ломанную винтовую.траекторию полюса зацепления с постоянным шагЬм, (фиг.З). При этом, чем дольше будем работать на максимуме и чем меньше на минимуме, тем больше получим шаг этой винтовой траектории....

Номер патента: 868438

Опубликовано: 30.09.1981

Авторы: Алексюк, Волощенко, Кузема, Лукашев, Ляпин, Прокопенко, Самсонов

МПК: G01N 3/00

Метки: испытания, прочность

...Установка позволяет проводить иссле 1 О дования по излучению влияния реакторного облучения на сопротивление материае лов сложному деформированию и обеспечивает строгое поддержание заданногосоотношения скоростей деформированияс высокой точностью. нен полым, а конец винта установлен в нем на шариковых направляющих.На чертеже изображена предлагаемая установка.Установка содержит корпус 1, выполненный в виде трубы, устанавливаемой п испытании,в труднодоступном месте, например, закрепляемый на флание 2 канал реактора, ампулу 3, закрепленную на ко пусе 1, предназначенную для размещения образца 4. и используемую однократно, захват 5, жестко закрепленный на ампул 3, захват 6, связанный с одним концом винта 7 шариковинтового механизма, при вод,...

Номер патента: 863246

Опубликовано: 15.09.1981

Авторы: Лукашев, Миллер, Носенко

МПК: B23K 11/32

Метки: арматурных, сварки, сеток

...4,роликовые электроды 5, пружины 6,30трансформаторы 7, токоподводы 8 иременный вариатор 9,Устройство для сварки арматурныхсеток работает следующим образом.Продольная проволока подается несколькими параллельными рядами роликами механизма подачи (не показан), всварочное устройство, где она попадает между кольцевыми электродами 2 ироликовыми электродами 5, поджатымик пружине 6. Усилие, создаваемоепружиной 6, регулируется в зависимости от диаметров снариваемых проволок,Барабан 1 с кольцевыми электродами 2и пластинами 4 вращается от приводачерез ременный вариатор 9, позволяющий в процессе наладки и эксплуатацииустройства синхронизировать линейныескорости точек контактов роликов механизма подачи и кольцевых электродов 502 с проволокой,...

Номер патента: 861289

Опубликовано: 07.09.1981

Авторы: Лукашев, Силютин

МПК: B66F 7/08

Метки: подъемный, стол

...На фиг. 1 изображен подъемный стол; на фиг. 2 - то же, вид сбоку; на фиг. 3 - сечение А - А на фиг, 2,Подъемный стол содержит основание 1 и грузовую платформу 2, соединенную двумя парами шарнирно закрепленных рычагов 3, выполненных по типу нюрнбергских ножниц, с основанием 1, К основанию шарнирно прикреплен корпус силового цилиндра 4, шток которого соединен через ось 5 с рычагами 3. В месте перекрещивания пары рычагов 3 соединены между собой торсионом 6, на концах которого жестко закреплены поводки 7. На рычагах 3 выполнены гнезда 8, в которые при опускании подвижной платформы 2 входят упоры 9 поводков 7. При опускании платформы 2 подвием гидроцилиндров 4,рычаги 3 гн8 входят в контакт с упорами 9 по7, Поводки при вращении...

Номер патента: 861129

Опубликовано: 07.09.1981

Авторы: Домрачев, Лукашев, Смирнов

МПК: B60L 5/00

Метки: исследования, токоприемников

...расстояния между опорами задается изменением числа оборотов вала электродвигателя 22; жесткость и натяжение контактного провода - подбором соответствующих демпферу 18; высокочастотные колебания контактного провода от внешних воздействий - вращением вала электродвигателя 13; скорость скольжения о токоприемника по контактному проводу - вращением вала электропривода 5.Установка работает следующим образом,Вращение вала электропривода 22 передается кривошипно-шатунному механизму 21 и через тяги 19, 20 и демпфер 18 - нажимному ролику 17, который, перемещаясь в направляющей 16, вызывает изменение натяжения и жесткости кольца 1, являющегося толкателем токоприемника 23. Вращение вала электродвигателя передается кривошипно-шатунному механизму 12...
