Установка для усталостных испытаний длинномерных образцов материалов

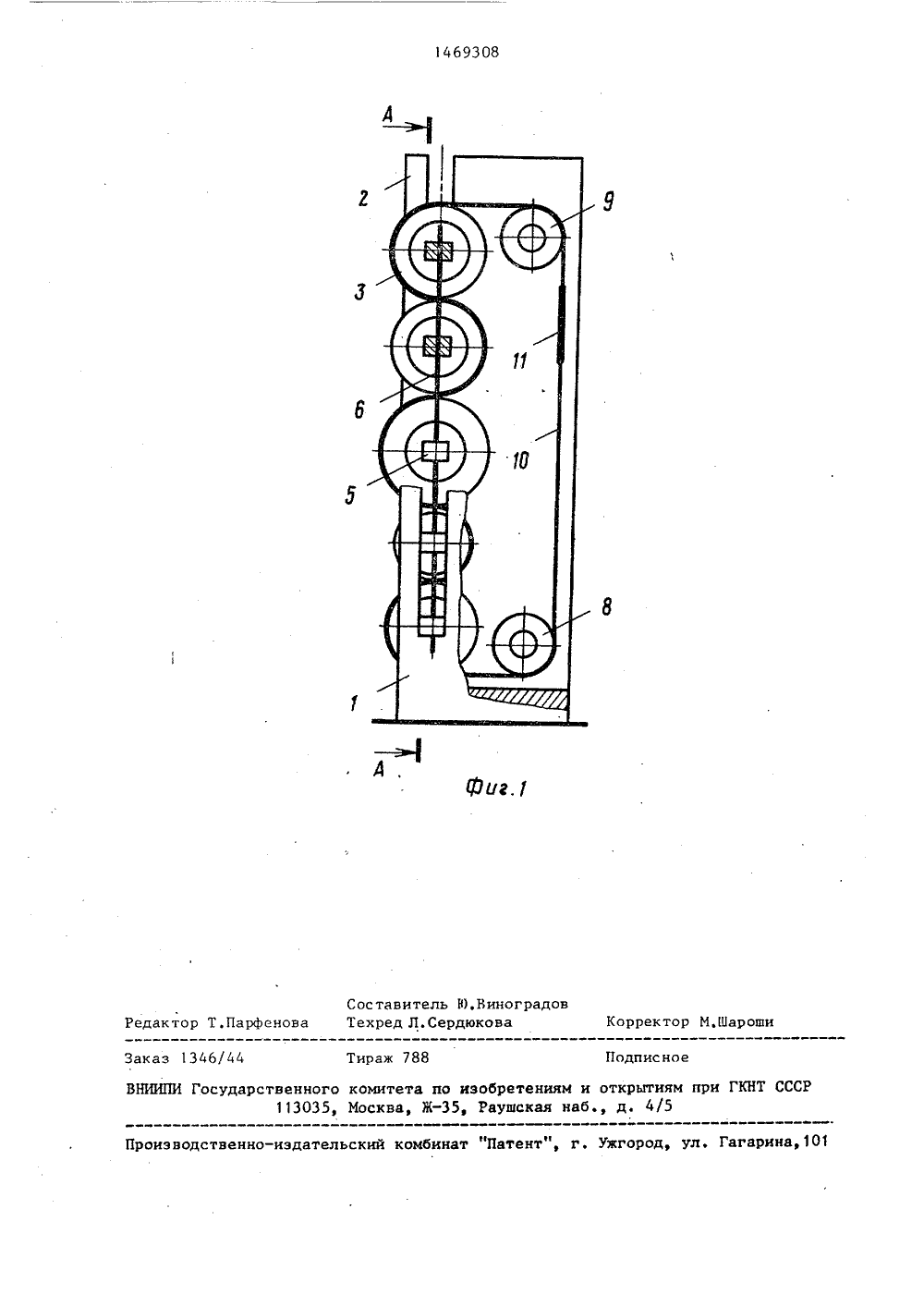

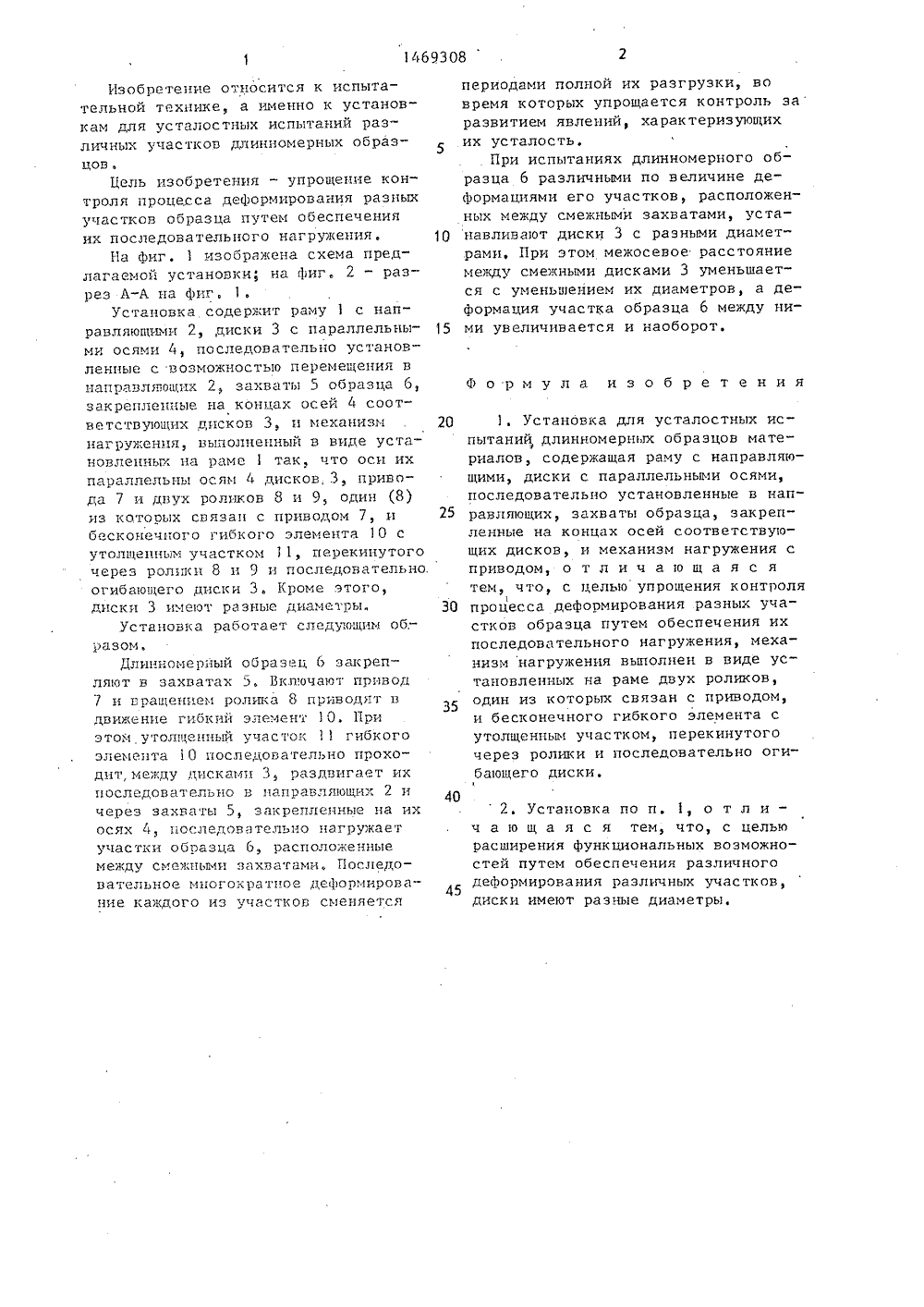

(21 (22 (46 (71 тел ки ОСУДАРСТБЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ВТОРИЧНОМУ СВИДЕТЕЛЬСТВУ) Всесоюзный научно-исследоваьский институт горной геомехании маркшейдерского дела (72) Е.В,Лодус(56) Авторское свицетельство СССР 9 1320705, кл. С 01 Б 3/34, 1986. (54) УСТАНОВКА ДЛЯ УСТАЛОСТНЫХ ИСПЫТАНРЛ ДЛИННОМЕРНЫХ ОБРАЗЦОВ МАТЕРИАЛОВ(57) Изобретение относится к испытательной технике и позволяет испытывать на усталость различные участки длинномерыых образцов. Цель изобретения - упрощение контроля процесормирования разных участкова путем обеспечения их после довательного нагружения, Длинномерный образец 6 захватами 5, расположенными на концах осей последовательно установленных в направляющих2 рамы 1 дисков 3, делится на участки, При прохождении между смежнымидисками 3 утолщенного участка 11бесконечного гибкого элемента 10они многократно раздвигаются в направляющих 2 и деформируют соответст.вующий участок образца 6. Последовательное многократное деформированиекаждого из участков сменяется периодами полной их разгрузки, во времякоторых упрощается контроль за развитием явлений, характеризующих ихусталость1 з.п. ф-лы, 1 ил.Изобретение относится к испытательной технике, а именно к установкам для усталостных испытаний различных участков длинномерных образцовЦель изобретения - упрощение контроля процесса деформирования разныхучастков образца путем обеспеченияих последовательного нагружения,На Фиг, 1 изображена схема предлагаемой установки; на Фиг. 2 - разрез А-А на фцг. 1,Установка содержит раму 1 с направляющими 2, диски 3 с параллельными осями 4, последовательно установленные с возможностью перемещения внаправляющих 2 захваты 5 образца 6,закрепленные на концах осей 4 соответствующих дисков 3, ц механизмнагруженця, выполненный в виде установленных на раме 1 так, что оси ихпараллельны осям 4 дисков, 3, привода 7 и двух роликов 8 и 9, один (8)из которых связан с приводом 7 ибесконечного гибкого элемента 10 сутолщенным участком 11, перекинутогочерез ролики 8 и 9 и госледовательноогибающего диски Э. Кроме этого,диски 3 имеют разные диаметры.Установка работает следующим об;разом.Длинномерный образец Г закрепляют в захватах 5 Вкл.очают привод7 и вращением ролика 8 приводят вдвижение гибкий элемент 10, Приэтой утолщенный участок 11 гибкогоэлемента 1 О поспедовательно проходит,между дискамц 3, раздвига.ет ихпоследовательно в направляющих 2 ичерез захваты 5, закрепленные на ихосях 4, последовательно нагружаетучастки образца 6, расположенныемежду смежньгмц захватами Последовательное мнсгократное деформирование каждого из участков сменяется периодами полной их разгрузки, вовремя которых упрощается контроль заразвитием явлений, характеризующихих усталость,. При испытаниях длинномерного образца 6 различными по величине деФормациями его участков, расположенных между смежными захватами, уста навливают диски 3 с разными диаметрами, При этом межосевое расстояниемежду смежными дисками 3 уменьшается с уменьшением их диаметров, а деФормация участка образца 6 между ни ми увеличивается и наоборот.Формула изобретения20 1. Установка для усталостных испытаний, длинномерных образцов материалов, содержащая раму с направляющими, диски с параллельными осями, последовательно установленные в нап равляющих, захваты образца, закрепленные на концах осей соответствующих дисков, и механизм нагружения с приводом, отличающаяся тем, что, с целью упрощения контроля 30 процесса деформирования разных участков образца путем обеспечения их последовательного нагружения, механизм нагружения выполнен в виде установленных на раме двух роликов, один из которых связан с приводом, и бесконечного гибкого элемента сутолщенным участком, перекинутогочерез ролики и последовательно огибающего диски.402. Установка по п. 1, о т л и -ч а ю щ а я с я тем, что, с цельюрасширения функциональных возможностей путем обеспечения различногодеформирования различных участков,диски имеют разные диаметры,1469308цг,Составитель 1 О,Виноградов Редактор Т,Парфенова Техред Л.Сердюкова Корректор М,Шарош Заказ 134 б/4Подписноеираж 788 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5роиэводственно-издательский комбинат Патент", г, Ужгород, ул, Гагарина
