Центробежная установка для испытания образцов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1478082
Автор: Лодус
Текст

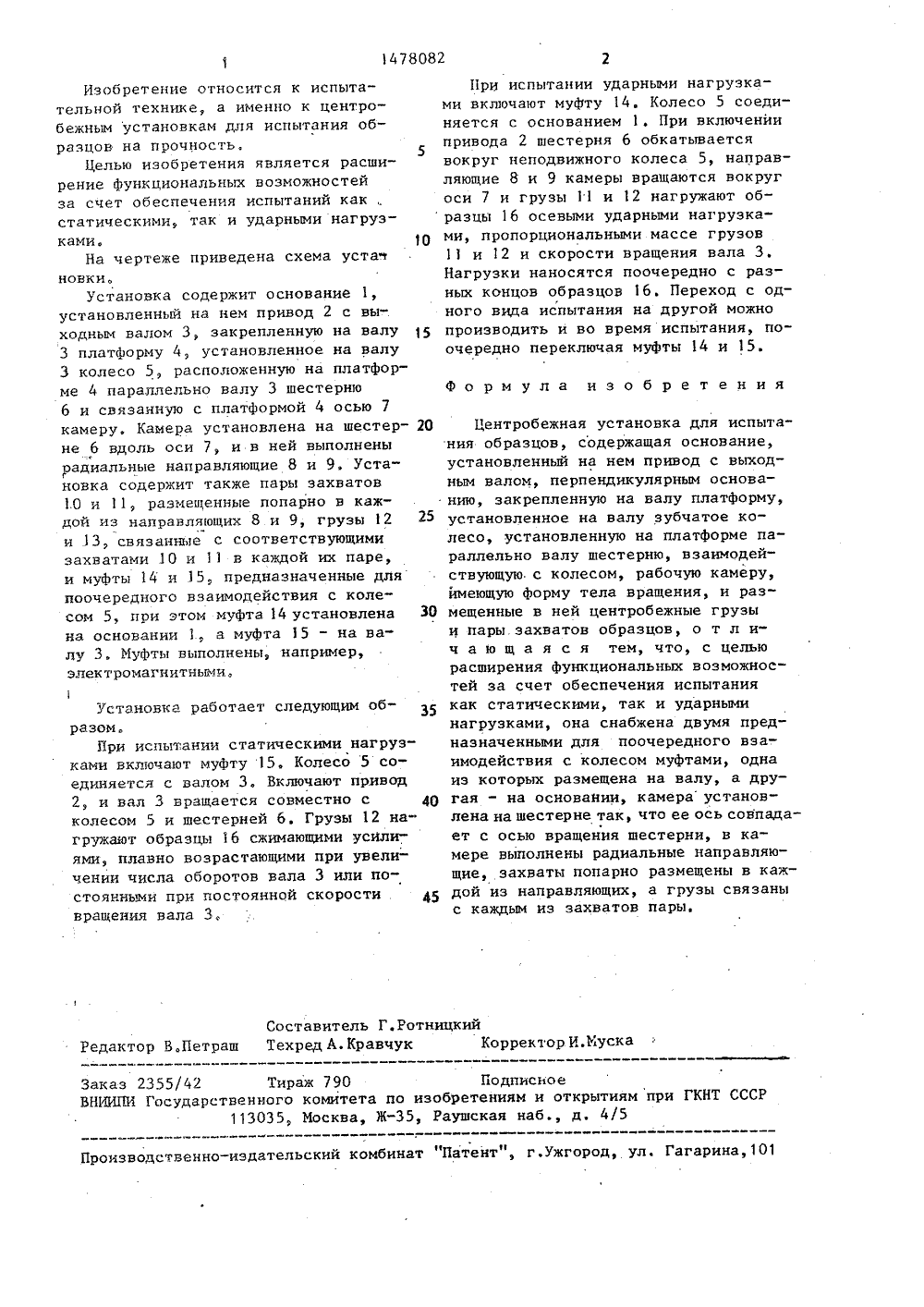

1478082 Формула изобретения Составитель Г,РотницкийРедактор В.Петраш Техред А.Кравчук Корректор И.Еуска Заказ 2355/42 Тираж 790 ПодписноеВНК 4 ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,Ужгород, ул. Гагарина,101 Изобретение относится к испытательной технике, а именно к центробежным установкам для испытания образцов на прочность,Целью изобретения является расширение Функциональных возможностейза счет обеспечения испытаний как,.статическими, так и ударными нагрузками,На чертеже приведена схема уста.тновки,Установка содержит основание 1,установленный на нем привод 2 с вы-.ходным валом 3, закрепленную на валу3 платформу 4, установленное на валу3 колесо 5, расположенную на платформе 4 параллельно валу 3 шестерню6 и связанную с платформой 4 осью 7камеру, Камера установлена на шестерне 6 вдоль оси 7, и в ней выполненырадиальные направляющие 8 и 9, Установка содержит также пары захватов1.0 и 11, размещенные попарно в каждой из направляющих 8 и 9, грузы 12и 13, связанные с соответствующимизахватами 10 и 11 в каждой их паре,и муфты 14 и 15, предназначенные дляпоочередного взаимодействия с колесом 5, при этом муфта 14 установленана основании 1, а муфта 15 - на валу 3. МуФты выполнены, например,электромагнитными,Установка работает следующим образом.При испытании статическими нагрузками включают муфту 15, Колесо 5 соединяется с валом 3, Включают привод 2, и вал 3 вращается совместно с колесом 5 и шестерней 6, Грузы 12 нагружают образцы 16 сжимающими усилиями, плавно возрастающими при увеличении числа оборотов вала 3 или постоянными при постоянной скорости вращения вала 3,При испытании ударными нагрузками включают муфту 14. Колесо 5 соединяется с основанием 1. При включениипривода 2 шестерня 6 обкатываетсявокруг неподвижного колеса 5, направляющие 8 и 9 камеры вращаются вокругоси 7 и грузы 11 и 12 нагружают образцы 16 осевыми ударными нагрузками, пропорциональными массе грузов11 и 12 и скорости вращения вала 3,Нагрузки наносятся поочередно с разных концов образцов 16. Переход с одного вида испытания на другой можно 15 производить и во время испытания, поочередно переключая муфты 14 и 15. 20 Центробежная установка для испытания образцов, содержащая основание,установленный на нем привод с выходным валом, перпендикулярным основанию, закрепленную на валу платформу, 25 установленное на валу зубчатое колесо, установленную на платформе параллельно валу шестерню, взаимодействующую. с колесом, рабочую камеру,имеющую Форму тела вращения, и раз мещенные в ней центробежные грузыи пары захватов образцов, о т л ич а ю щ а я с я тем, что, с цельюрасширения функциональных возможностей за счет обеспечения испытаниякак статическими, так и ударныминагрузками она снабжена двумя предназначенными для поочередного взаимодействия с колесом муфтами, однаиз которых размещена на валу, а друд гая - на основании, камера установлена на шестерне так, что ее ось совпадает с осью вращения шестерни, в камере выполнены радиальные направляющие, захваты попарно размещены в каждой из направляющих, а грузы связаныс каждым из захватов пары.
СмотретьЗаявка
4312801, 05.10.1988
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА
ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01N 3/08
Метки: испытания, образцов, центробежная
Опубликовано: 07.05.1989
Код ссылки
<a href="https://patents.su/2-1478082-centrobezhnaya-ustanovka-dlya-ispytaniya-obrazcov.html" target="_blank" rel="follow" title="База патентов СССР">Центробежная установка для испытания образцов</a>
