Центробежная установка для повторных ударных испытаний образцов

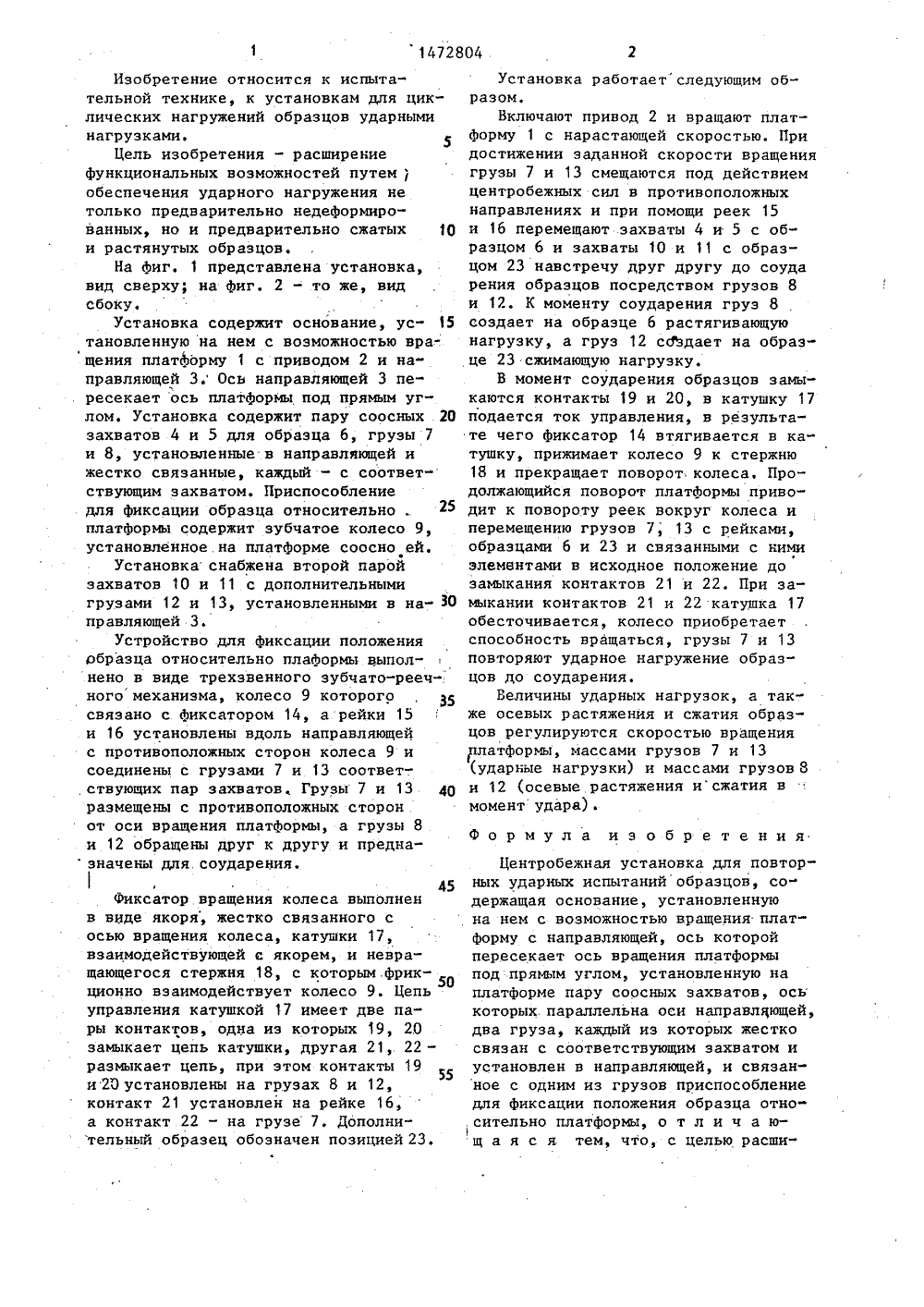

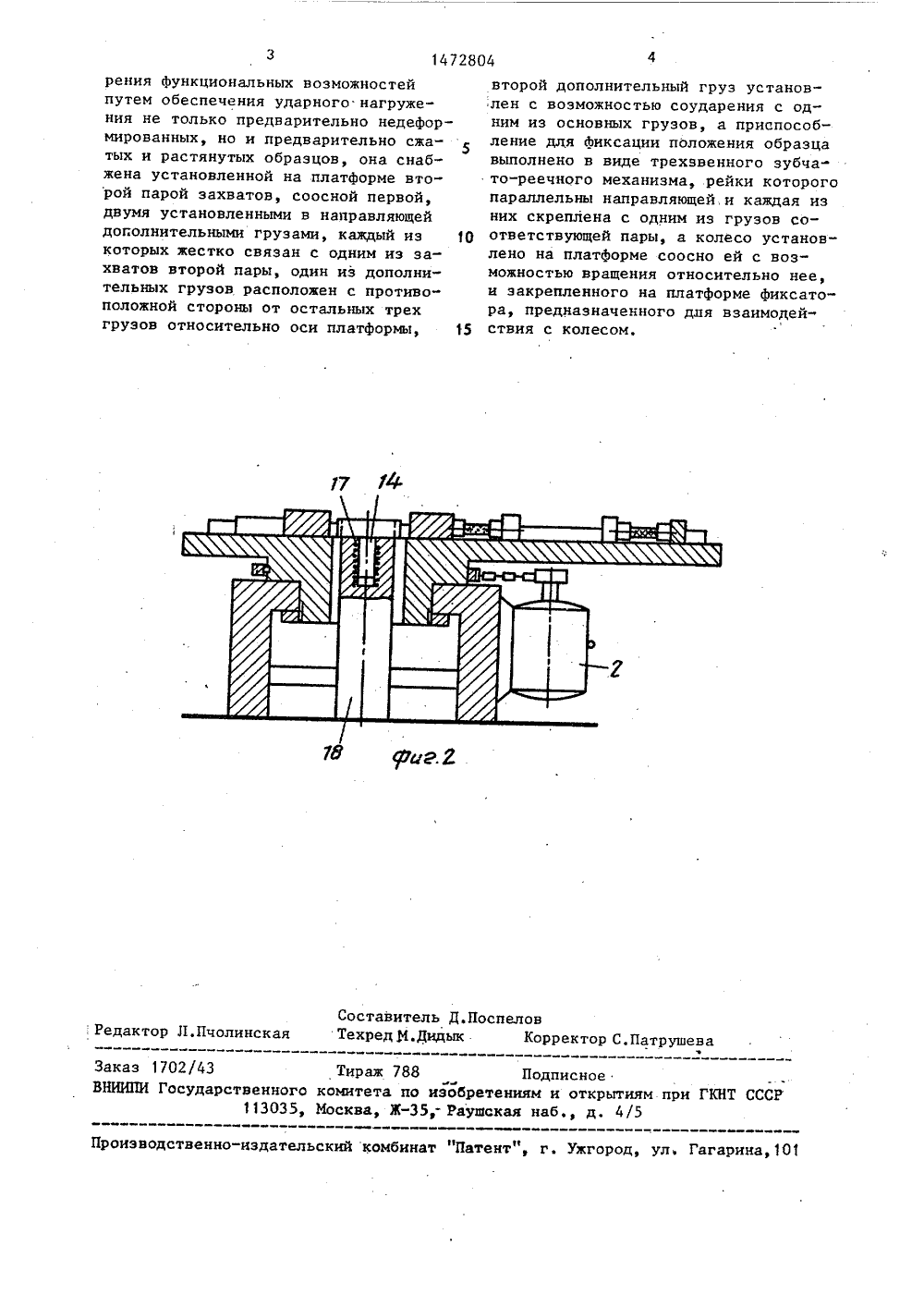

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 4 А 1 9) Ш) ц 4 С 01 из ЕНИ сследовательмеханики и ил в В ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ПНТ СССР САНИЕ ИЗО ТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Всесоюзный научно-иский институт горной геомаркшейдерского дела(56) Авторское свидетельство СССР У 1425523, кл, С 01 И 3/34, 1987.(54) ЦЕНТРОБЕЖНАЯ УСТАНОВКА ДЛЯ ПО,ВТОРНЫИ УДАРНЫХ ИСПЫТАНИЙ ОБРАЗЦОВ (57) Изобретение относится к испытательной технике, к установкам для ци лических нагружений образцов ударными нагрузками. Цель изобретения - рас ширение функциональных возможностей путем обеспечения ударного нагружения не только предварительно недефор мированных, но и предварительно сжатых и растянутых образцов. Образец 6 и дополнительный образец 23 установ" лены в соосных захватах 4,5 и 10, 11 соответственно, При вращении платформы 3 грузы 7 и 13 перемещают за хваты с образцами навстречу друг другу до соударения грузов 8 и 12. К моменту соударения груз 8 растягивает образец 6, а груз 12 сжимает образец 23. 2Изобретение относится к испытательной технике, к установкам для циклических нагружений образцов ударными нагрузками. 5Цель изобретения - расширение функциональных возможностей путемобеспечения ударного нагружения не только предварительно недеформированных, но и предварительно сжатых 10 и растянутых образцов.На Фиг. 1 представлена установка, вид сверху; на Фиг. 2 - то же, вид сбоку.Установка содержит основание, ус" 5 тановленную на нем с воэможностью вращения платформу 1 с приводом 2 и на" правляющей 3. Ось направляющей 3 пересекает ось платформы под прямым углом. Установка содержит пару соосных 20 захватов 4 и 5 для образца 6, грузы 7 и 8, установленные в направляющей и жестко связанные, каждый - с соответствующим захватом, Приспособление для фиксации образца относительно . платформы содержит зубчатое колесо 9, установленное.на платформе соосно ей.Установка снабжена второй парой захватов 10 и 11 с дополнительными грузами 12 и 13, установленными в на правляющей 3.Устройство для фиксации положения образца относительно плаформы выполнено в виде трехзвенного зубчато-реечногомеханизма, колесо 9 которого , 5 связано с Фиксатором 14, а рейки 15 и 16 установлены вдоль направляющей с противоположных сторон колеса 9 и соединены с грузамии 13 соответ-. ствующих пар захватов Грузы 7 и 13 4 О размещены с противоположных сторон от оси вращения платформы, а грузы 8 и 12 обращены друг к другу и предна значены для. соударения.45фиксатор вращения колеса выполнен в виде якоря, жестко связанного с осью вращения колеса, катушки 17, взаимодействующей а якорем, и невращающегося стержня 18, с которым.фрикционно взаимодействует колесо 9. Цепь управления катушкой 17 имеет две пары контактов, одна иэ которых 19, 20 замыкает цепь катушки, другая 21, 22 - размыкает цепь, при этом контакты 19 и 20 установлены на грузах 8 и 12, контакт 21 установлен на рейке 16, а контакт 22 - на грузе 7, Дополни" тельный образец обозначен позицией 23. Установка работает следуюшим образом.Включают привод 2 и вращают платФорму 1 с нарастающей скоростью, Придостижении заданной скорости вращениягрузы 7 и 13 смещаются под действиемцентробежных сил в противоположныхнаправлениях и при помощи реек 15и 16 перемещают захваты 4 и 5 с образцом 6 и захваты 10 и 11 с образцом 23 навстречу друг другу до соударения образцов посредством грузов 8и 12. К моменту соударения груз 8создает на образце 6 растягивающуюнагрузку, а груз 12 сдЬдает на образце 23 сжимающую нагрузку.В момент соударения образцов замыкаются контакты 19 и 20, в катушку 17подается ток управления, в результате чего Фиксатор 14 втягивается в ка"тушку, прижимает колесо 9 к стержню18 и прекращает поворот колеса. Продолжающийся поворот платформы приводит к повороту реек вокруг колеса иперемещению грузов 7; 13 с рейками,образцами 6 и 23 и связанными с нимиэлементами в исходное положение дозамыкания контактов 21 и 22. При замыкании контактов 21 и 22 катушка 17обесточивается, колесо приобретаетспособность вращаться, грузы 7 и 13повторяют ударное нагружение образцов до соударения,Величины ударных нагрузок, а также осевых растяжения и сжатия образцов регулируются скоростью вращенияплатформы, массами грузов 7 и 13(ударные нагрузки) и массами грузов 8и 12 (осевые растяжения исжатия вмомент удара).Формула изобретенияЦентробежная установка для повторных ударных испытаний образцов, содержащая основание, установленную на нем с возможностью вращения платформу с направляющей, ось которой пересекает ось вращения платформы под прямым углом, установленную на платформе пару соосных захватов, ось которых. параллельна оси направляющей, два груза, каждый из которых жестко связан с соответствующим захватом и установлен в направляющей, и связанное с одним из грузов приспособление для фиксации положения образца отно.сительно платформы, о т л и ч а ющ а я с я. тем, что, с целью расши: Редактор Л.Пчолинс Заказ 1702/43 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям пр 113035, Москва, Ж,- Раущская наб., д. 4/5 Гагарина, 101 роиэводственно-издательский комбинат "Патент", г. Ужго рения функциональных возможностейпутем обеспечения ударного нагружения не только предварительно недеформированных, но и предварительно сжатых и растянутых образцов, она снабжена установленной на платформе второй парой захватов, соосной первой,двумя установленными в направляющейдоголнительными грузами, каждый изкоторых жестко связан с одним из захватов второй пары, один из дополнительных грузов расположен с противоположной стороны от остальных трехгрузов относительно оси платформы, 15 второй дополнительный груз установлен с воэможностью соударения с одним из основных грузов, а приспособление для фиксации положения образцавыполнено в виде трехзвенного зубчато-реечного механизма, рейки которогопараллельны направляющей,и каждая изних скреплена с одним из грузов соответствующей пары, а колесо установлено на платформе соосно ей с возможностью вращения относительно нее,и закрепленного на платформе фиксатора, предназначенного для взаимодействия с колесом,
